Éléments d'un circuit hydraulique de climatisation

TIFCC
Thème : Climatisation
Le circuit hydraulique
1

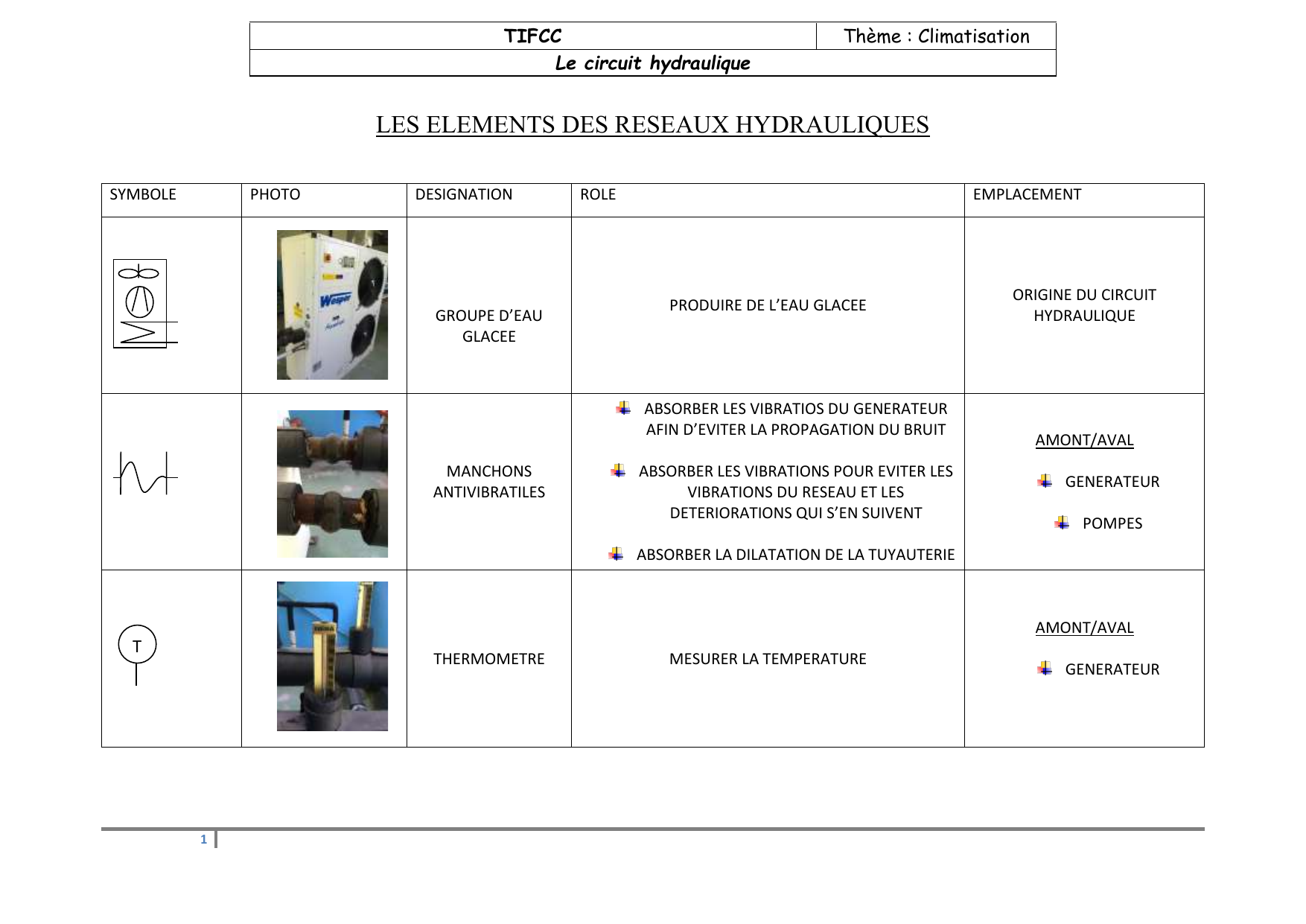

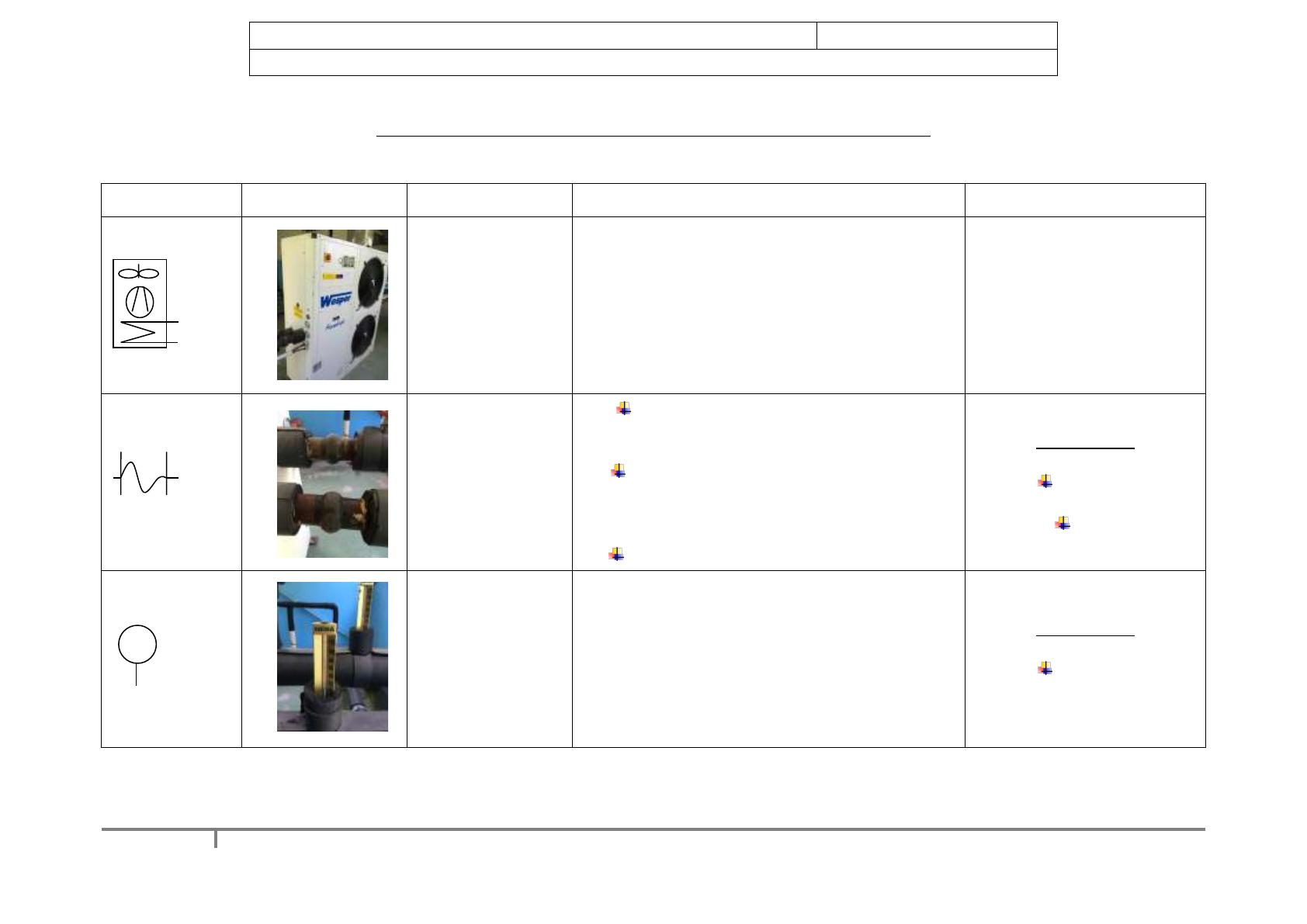

LES ELEMENTS DES RESEAUX HYDRAULIQUES
SYMBOLE
DESIGNATION
ROLE
EMPLACEMENT
GROUPE D’EAU
GLACEE
PRODUIRE DE L’EAU GLACEE
ORIGINE DU CIRCUIT
HYDRAULIQUE
MANCHONS
ANTIVIBRATILES
ABSORBER LES VIBRATIOS DU GENERATEUR
AFIN D’EVITER LA PROPAGATION DU BRUIT
ABSORBER LES VIBRATIONS POUR EVITER LES
VIBRATIONS DU RESEAU ET LES
DETERIORATIONS QUI S’EN SUIVENT
ABSORBER LA DILATATION DE LA TUYAUTERIE
AMONT/AVAL
GENERATEUR
POMPES
THERMOMETRE
MESURER LA TEMPERATURE
AMONT/AVAL
GENERATEUR
T

TIFCC
Thème : Climatisation
Le circuit hydraulique
2

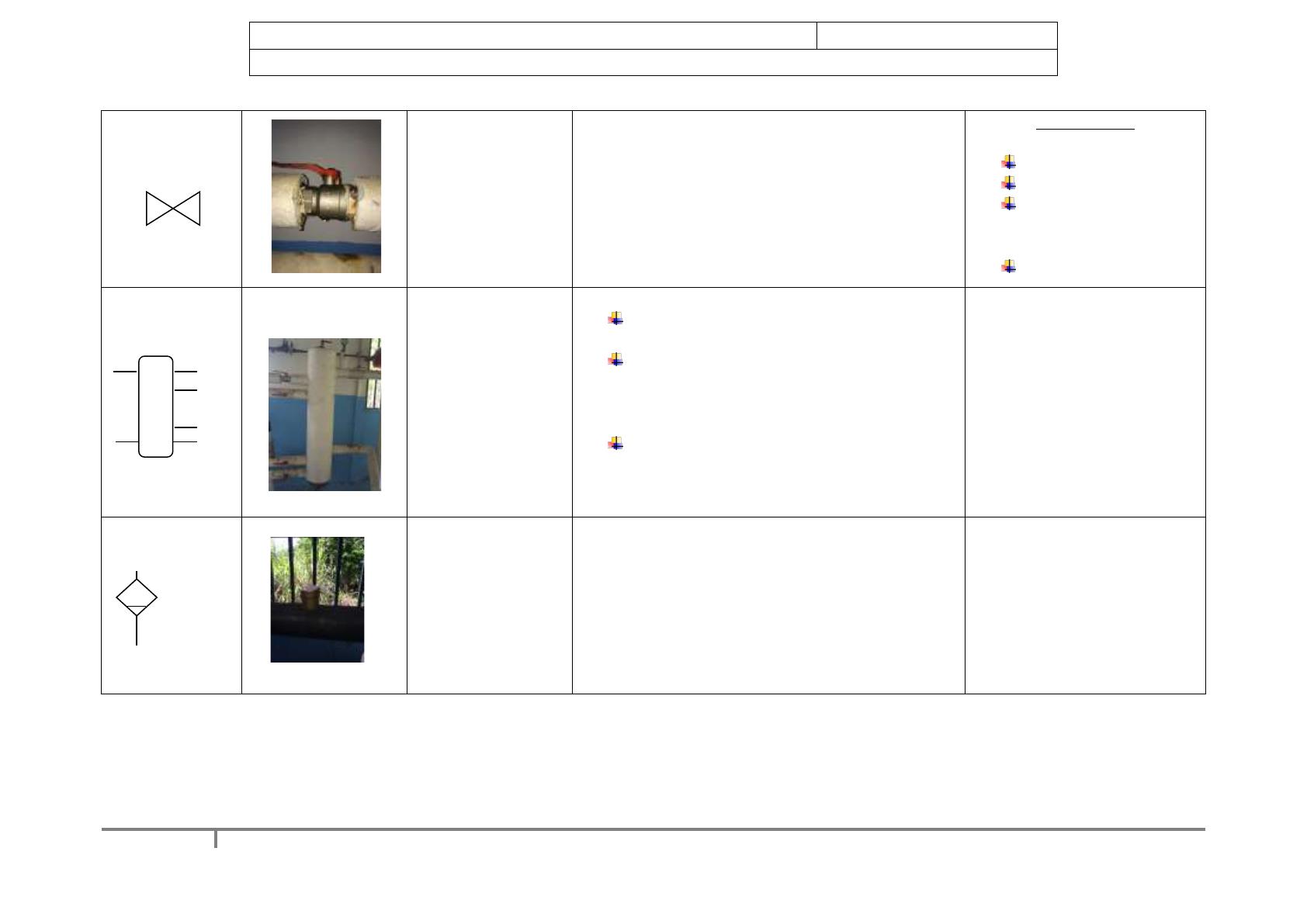

VANNE D’ARRÊT OU
D’ISOLEMENT
ISOLER UN ELEMENT DU CIRCUIT AFIN DE POUVOIR
INTERVENIR DESSUS SANS VIDANGER L’ENSEMBLE DU
RESEAU
AMONT/AVAL
GENERATEUR
POMPES
EMETTEURS (ventilo-
convecteur, CTA,
radiateur, etc .)
RESEAU SPECIFIQUE
BOUTEILLE CASSE
PRESSION
SEPARE LE RESEAU PRIMAIRE DU RESEAU
SECONDAIRE.
PERMET L’ADAPTATION AUTOMATIQUE DES
DEBITS EN CAS DE DESEQUILIBRE ENTRE LE
DEBIT AU PRIMAIRE ET LE DEBIT
SECONDAIRE.
ASSURE LA SEPARATIO HYDRAULIQUE DES
RESEAUX
ENTRE LE RESEAU PRIMAIRE ET
LE RESEAU SECONDAIRE
PURGEUR D’AIR
ENLEVER L’AIR DU RESEAU HYDRAULIQUE
EN PARTIE HAUTE DU RESEAU
B

TIFCC
Thème : Climatisation
Le circuit hydraulique
3

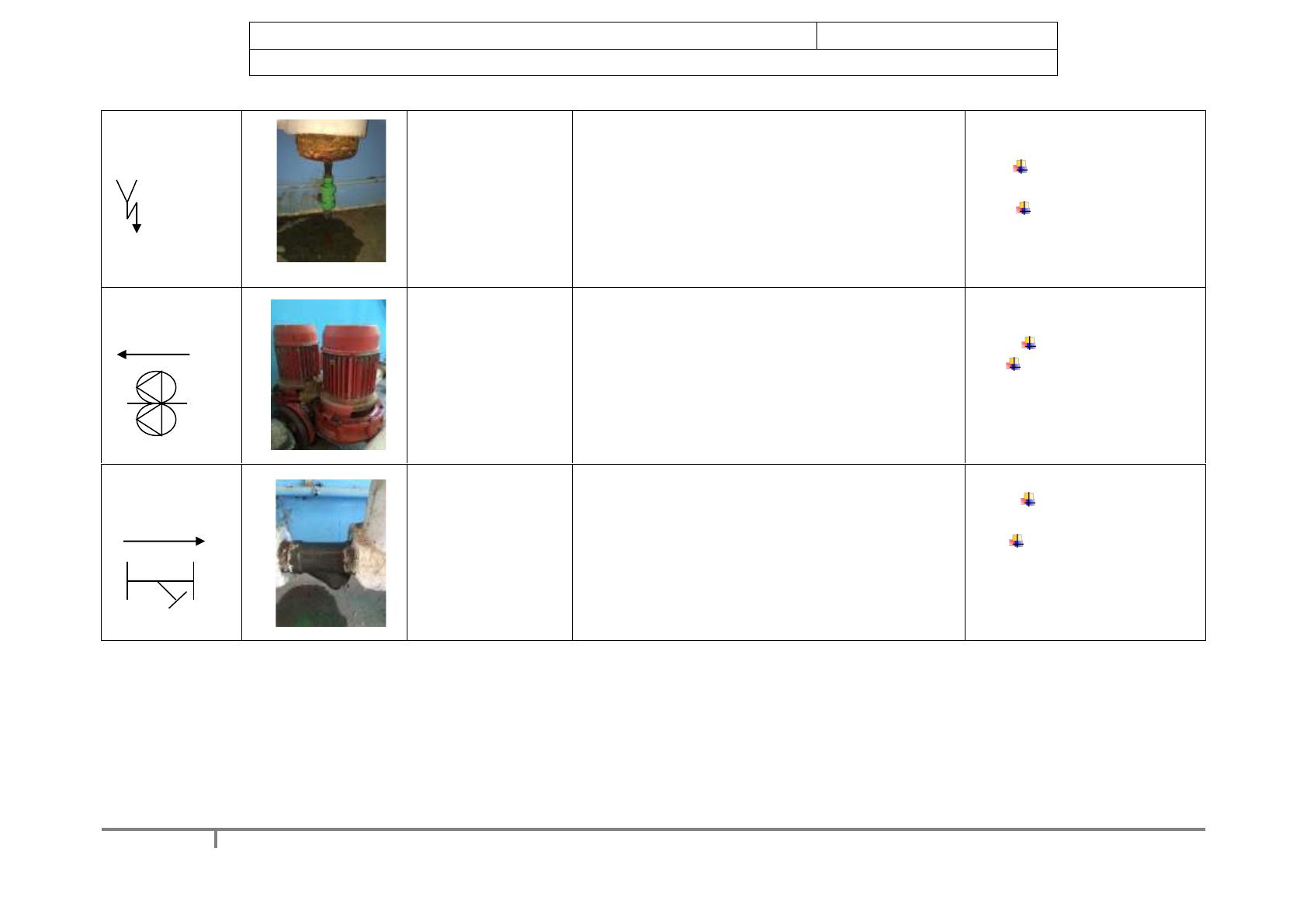

VIDANGE
SERT A VIDANGER LE RESEAU D’EAU GLACEE OU
D’EAU CHAUDE
EN PARTIE BASSE DU
RESEAU
SOUS LA BOUTEILLE
CASSE PRESSION
POMPE JUMELEE
ASSURE LE DEBIT DANS LES DIFFERENTS RESEAUX
RESEAU PRIMAIRE
A CHAQUE DEPART AU
SECONDAIRE (RESEAU
DE DISTRIBUTION)
FILTRE
RETENIR LES IMPURETES DU CIRCUIT HYDRAULIQUE
AFIN D’EVITER L’ENCRASSEMENT DES BATTERIES
ASPIRATION DE LA
POMPE
SUR L’ALIMENTATION
DE L’EAU DE VILLE
AVANT LE
DISCONNECTEUR

TIFCC
Thème : Climatisation
Le circuit hydraulique
4

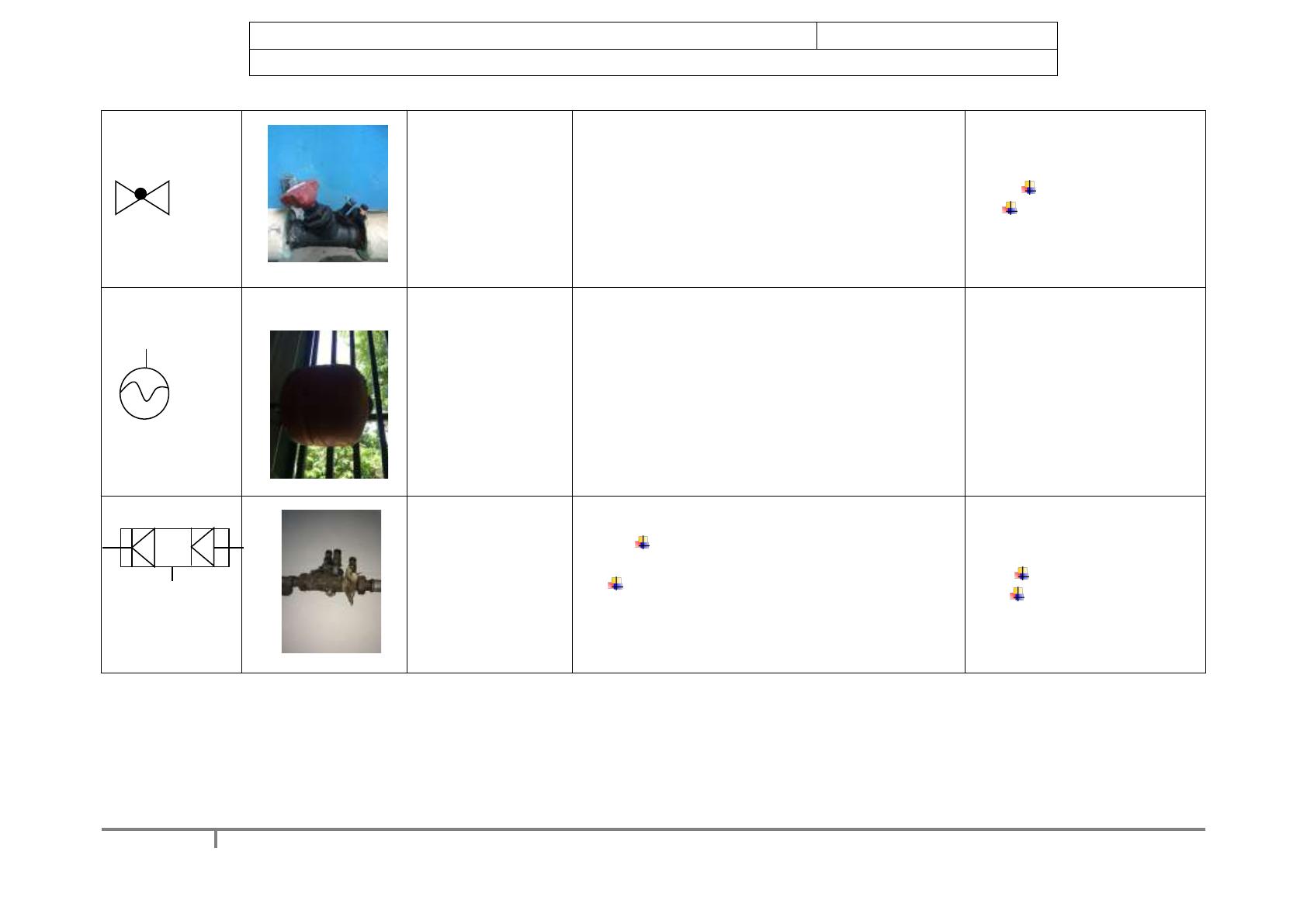

VANNE DE REGLAGE
OU VANNE TA
PERMET LA REGULATION ET L’EQUILIBRAGE DES
DEBITS DANS LES DIFFERENTS RESEAUX
RESEAU PRIMAIRE
RESEAUX SECONDAIRES
VASE D’EXPANSION
ABSORBER LA DILATATION DE L’EAU AFIN D’EVITER LA
DETERIORATION DU RESEAU
SUR LA TUYAUTERIE DE
RETOUR (aspiration de la
pompe)
DISCONNECTEUR
SEPARE LE RESEAU D’EAU DE VILLE DU
RESEAU DE PRODUCTION DE L’EAU GLACEE.
EVITE LA POLLUTION, LA CONTAMINATION DE
L’EAU DE VILLE PAR LE RESEAU DE
PRODUCTION DE L’EAU GLACEE.
SUR L’ALIMETATION
RESEAU EAU DE VILLE

TIFCC
Thème : Climatisation
Le circuit hydraulique
5

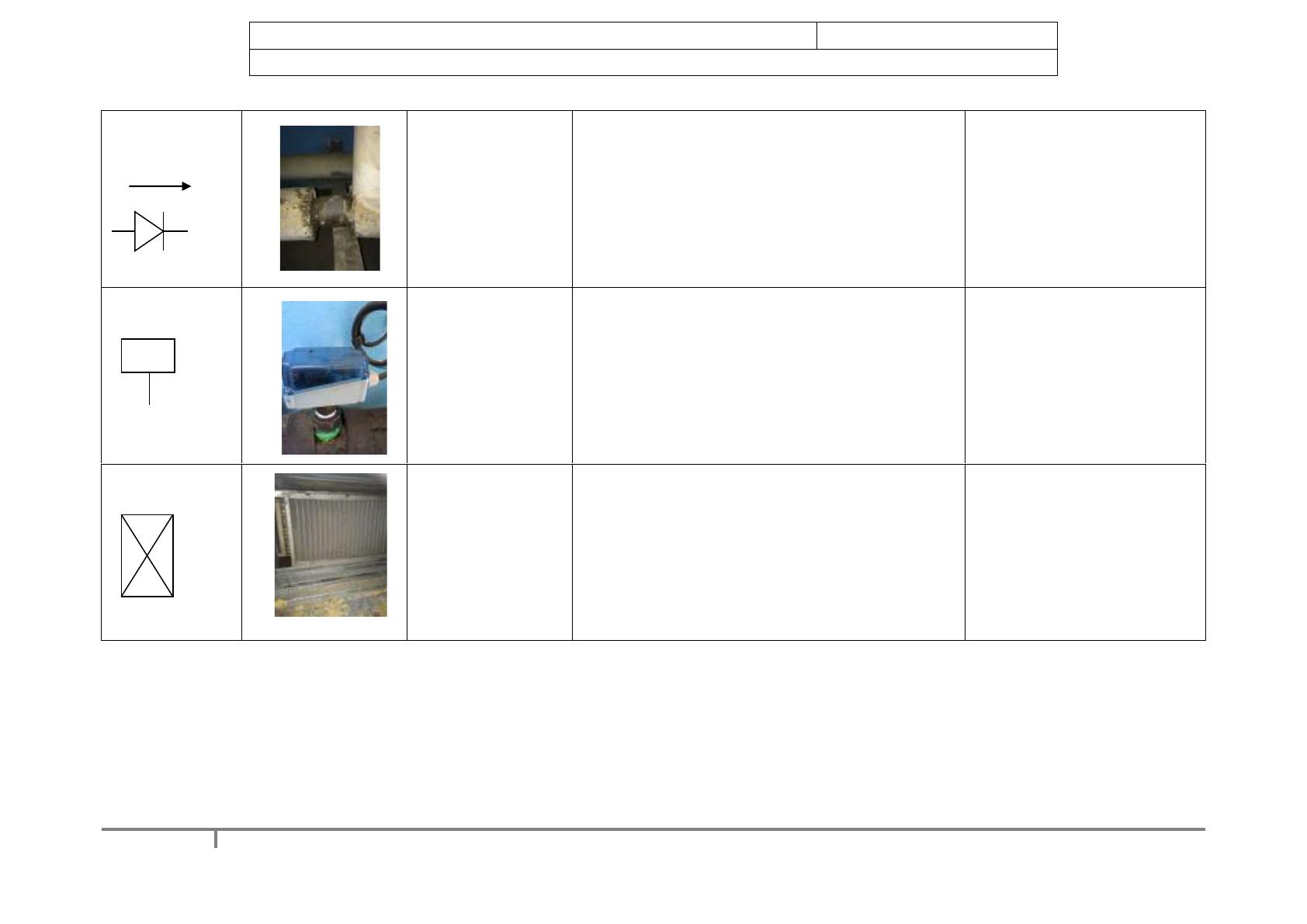

CLAPET ANTI-
RETOUR
FORCER L’EAU A ALLER DANS LA DIRECTION
SOUHAITEE
REFOULEMENT DES POMPES
CONTRÔLEUR DE
DEBIT
« FLOW SWITCH »
PROTEGER LE GENERATEUR E S’ASSURANT QUE L’EAU
CIRCULE PENDANT LE FONCTIONNEMENT DE CE
DERNIER.
AMONT OU AVAL GENERATEUR
BATTERIE FROIDE
SERT AU REFROIDISSEMENT DE L’AIR CIRCULANT
DANS LA Centrale de Traitement d’Air
A L’INTERIEUR DE LA CTA
D
-
