Réseau électrique: Production, Transport et Distribution - Cours
Telechargé par
Martinien Yawolo
Enseigné par: Dr ADEGBOLA Romaric
Licence 3 : Système industrie (SI)
Module: Réseau électrique: Production Transport et distribution
PARTIE I
COURS: RESEAU PRODUCTION
TRANSPORT ET DISTRIBUTION
Généralités sur un réseau d'énergie électrique
Chapitre I
I.1 Introduction
De nos jours et sans l’énergie électrique, la vie quotidienne serait difficilement envisageable, il est alors
nécessaire de savoir la produire de manière efficace et continue. Cette énergie électrique consommée dans
les installations domestiques et dans l'industrie est produite soit dans les centrales électriques ou dans les
sources de production locales à partir d'une énergie primaire. Dans un pays, le Transport et la Distribution
Publique assurent le transit de l’énergie électrique entre les points de production et les points de
consommation. Le but premier d'un réseau de Transport et la Distribution est de pouvoir alimenter la
demande des consommateurs.
I.2 Organisation du réseau électrique
I.2.1 Réseau électrique simple

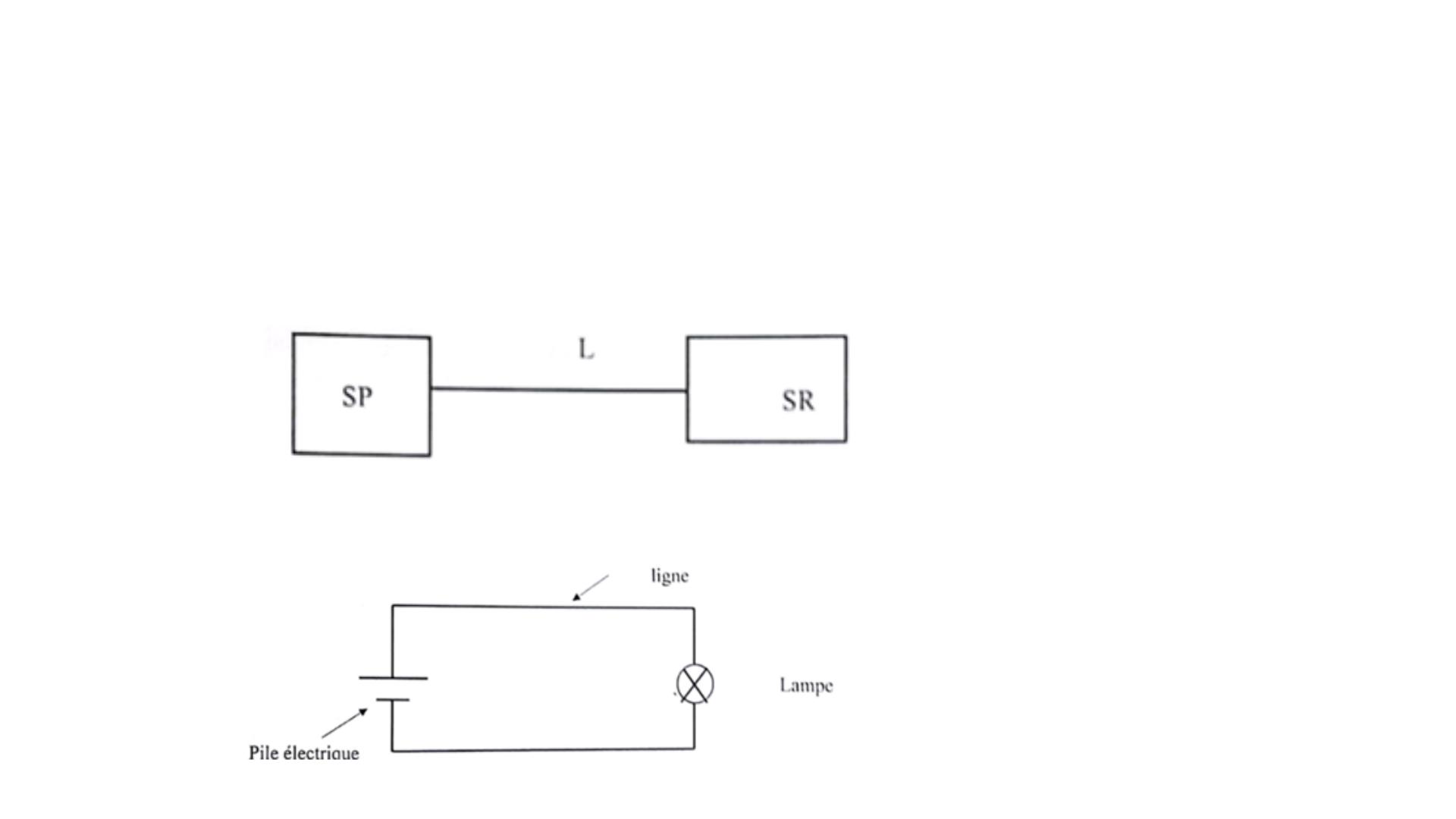

Un réseau électrique simple comprend une source de production SP et une source de réception SR reliées
par une ligne électrique L.
Exemple

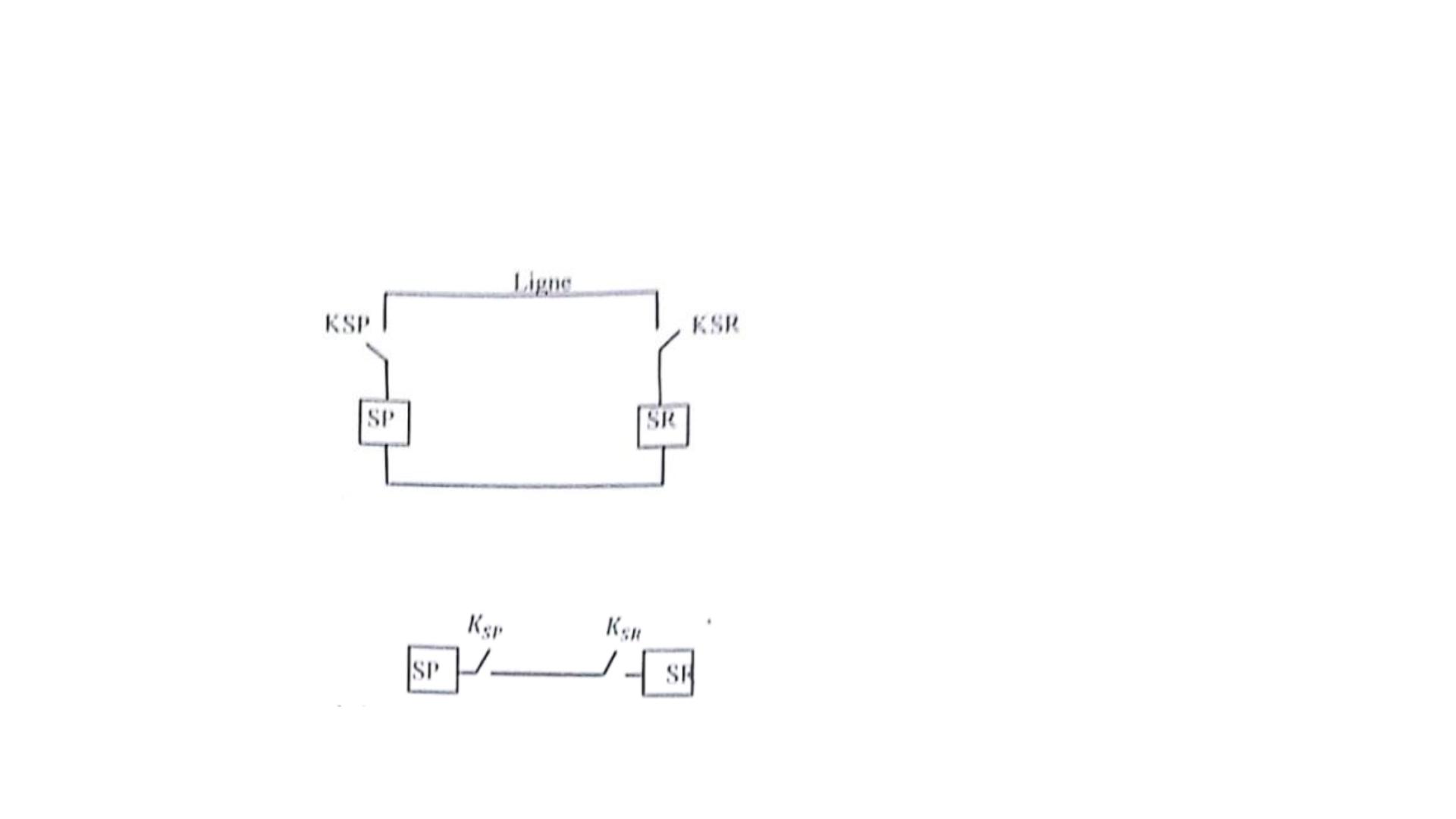

En cas d’un problème survenu au niveau de la SP ou la SR le réseau local simple ne sera plus fonctionnel. Un
système d'interruption K est nécessaire pour isoler la SP de la SR et dépanner l'une ou l'autre. La maintenance de la
SP ou de la SR est nécessaire aussi.
Après la maintenance de la SP ou de la SR ou leur dépannage les deux sources peuvent être reliées par l'intermédiaire
de l'interrupteur K
On peut adopter une représentation simplifiée
Ksp: Interrupteur de la source de production
KSR: Interrupteur de la source de réception
