Dimensionnement hydraulique : Spécifications techniques EVC

1

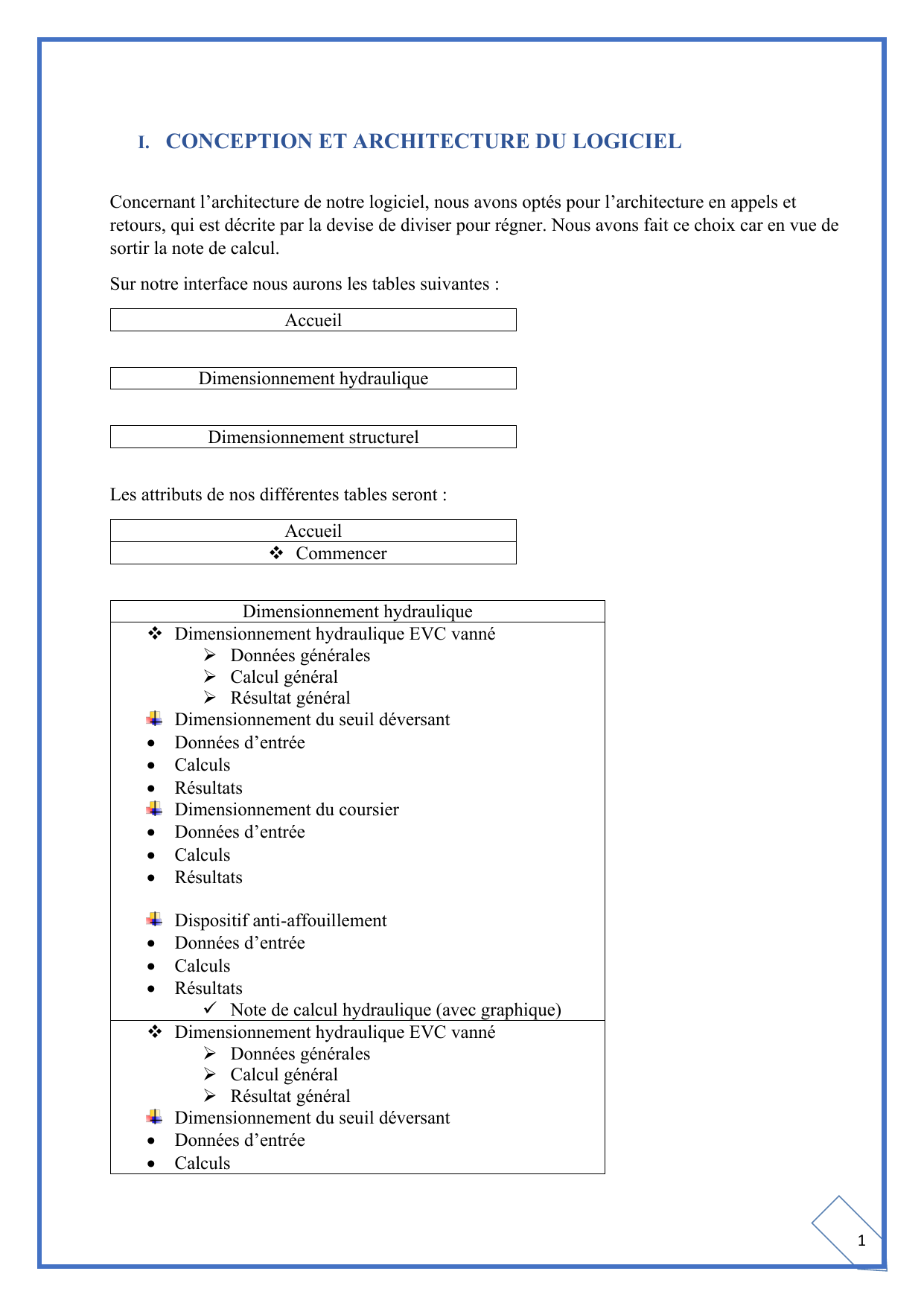

I. CONCEPTION ET ARCHITECTURE DU LOGICIEL
Concernant l’architecture de notre logiciel, nous avons optés pour l’architecture en appels et
retours, qui est décrite par la devise de diviser pour régner. Nous avons fait ce choix car en vue de
sortir la note de calcul.
Sur notre interface nous aurons les tables suivantes :
Accueil
Dimensionnement hydraulique
Dimensionnement structurel
Les attributs de nos différentes tables seront :
Accueil
❖ Commencer
Dimensionnement hydraulique
❖ Dimensionnement hydraulique EVC vanné
➢ Données générales
➢ Calcul général
➢ Résultat général
Dimensionnement du seuil déversant
• Données d’entrée
• Calculs
• Résultats
Dimensionnement du coursier
• Données d’entrée
• Calculs
• Résultats
Dispositif anti-affouillement
• Données d’entrée
• Calculs
• Résultats
✓ Note de calcul hydraulique (avec graphique)
❖ Dimensionnement hydraulique EVC vanné
➢ Données générales
➢ Calcul général
➢ Résultat général
Dimensionnement du seuil déversant
• Données d’entrée
• Calculs

2
• Résultats
Dimensionnement du coursier
• Données d’entrée
• Calculs
• Résultats
Dimensionnement du bassin à ressaut hydraulique
• Données d’entrée
• Calculs
• Résultats
• Note de calcul hydraulique (avec graphique)
Dimensionnement structurel
❖ Dimensionnement structurel EVC vanné
• Données d’entrée
• Calcul général
• Résultats
Note de calcul structurel (avec graphique)
❖ Dimensionnement structurel EVC Libre
• Données d’entrée
• Calcul général
• Résultats
• Note de calcul structurel (avec graphique)
Dimensionnement structurel culée
• Données d’entrée
• Calcul général
• Résultats
• Note de calcul structurel (avec graphique)
II. SPECIFICATIONS TECNIQUES DIMENSIONNEMENT HYDRAULIQUE
✓ Dimensionnement hydraulique
▪ Dimensionnement hydraulique d’un EVC vanné
➢ Données générales :
• Débit crue maximale probable  
• Débit écologique  
• Débit crue ouvrage de prise d'eau ( 
• Pesanteur 
• Cote TN du seuil  
• Cote du niveau d'eau PHE  
• Cote du niveau d'eau RN  
• Cote du seuil  
• Profil du déversoir (creager, profilé)

3
• Coefficient du débit (
• Nombre de passes 
➢ Calcul général :
• Charge sur seuil    ()
• Débit évacué  ( 
• Longueur déversant   
• Débit évacué par passe la PHE    ( 
➢ Résultat général :
• Charge sur seuil 
• Longueur déversant 
• Débit évacué  à la PHE ( 
• Nombre de passes 
• Débit évacué par passe  à la PHE ( 
Dimensionnement hydraulique du seuil déversant
➢ Données d’entrée :
• Fetch 
➢ Calculs :
• Hauteur seuil sur TN   
• Abscisse du profil creager  
• Longueur du seuil   
• Hauteur des vagues  
• Vitesse des vagues  
• Revanche du seuil déversant   
➢ Résultats :
• Hauteur seuil sur TN 
• Longueur du seuil déversant 
• Revanche du seuil déversant 
Dimensionnement du coursier
➢ Données d’entrée :
• Coefficient de strickler 
• Cote TN du seuil  
• Cote inférieur profil creager  
➢ Calculs:
• Débit évacué   à la PHE ( 
• Largeur déversante 
• Largeur approximative coursier  

4
• Largeur approximative coursier  
• Vitesse d'entrée de l'eau 
• Charge spécifique amont     
• Charge spécifique entrée coursier 
• Tirant d'eau  
• Profondeur critique
• Vitesse critique
• Pente critique 
• Pente du coursier  
• Profondeur normale   
• Vitesse de l'eau dans le coursier  
• 
• Hauteur mur du coursier  
• Hauteur du coursier   
• Longueur du coursier  
➢ Résultats :
• Largeur coursier 
• Longueur coursier 
• Hauteur coursier 
• Pente coursier 
• Angle d'inclinaison du coursier  
• Vérification régime d'écoulement (     
• Type de remous sur seuil
(  
Dispositif anti-affouillement
➢ Données d’entrée :
• Cote du terrain naturel 

5
• Longueur minimale du dispositif 
• profondeur minimale du dispositif 
➢ Calculs:
• Longueur du dispositif    
• profondeur du dispositif  
❖ Hauteur du seuil profilé   
➢ Résultats :
➢ Longueur du dispositif 
➢ profondeur du dispositif 
➢ Hauteur du seuil profilé 
✓ Note de calcul du dimensionnement hydraulique Vanné
❖ charge sur le seuil 
❖ Largeur déversante 
❖ Nombre de passes 
❖ Largeur d'une passe 
❖ Débit évacué à PHE  ( 
❖ Hauteur seuil sur TN 
❖ Hauteur du seuil 
❖ Débit évacué par passe à PHE  ( 
❖ Longueur du seuil profilé 
❖ Revanche du seuil profilé 
❖ Largeur coursier 
❖ Longueur seuil
❖ Longueur coursier 
❖ Longueur du dispositif 
❖ Hauteur coursier 
❖ Pente du coursier 
❖ Angle d'inclinaison du coursier 
❖ graphique
