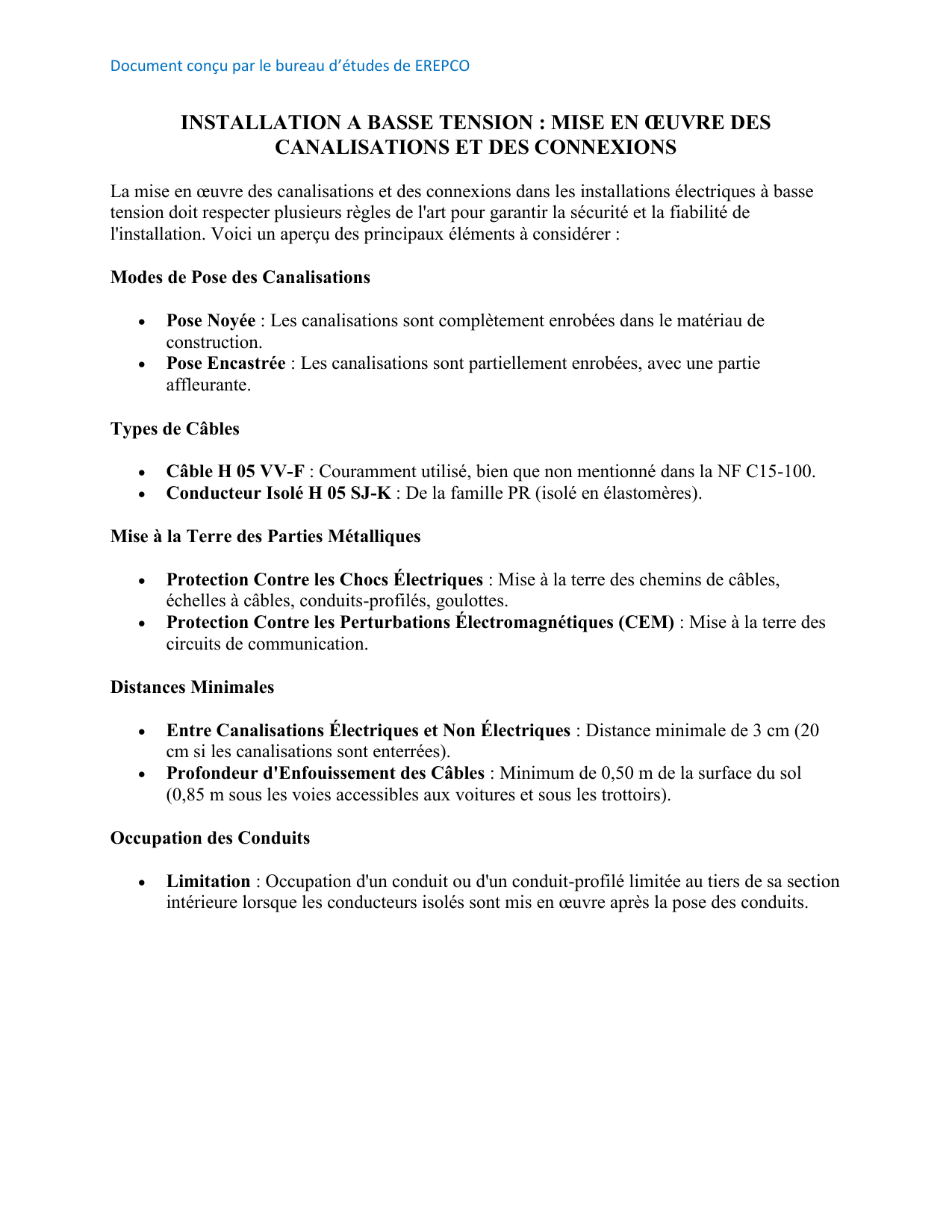

INSTALLATION A BASSE TENSION : MISE EN ŒUVRE DES
CANALISATIONS ET DES CONNEXIONS
La mise en œuvre des canalisations et des connexions dans les installations électriques à basse
tension doit respecter plusieurs règles de l'art pour garantir la sécurité et la fiabilité de
l'installation. Voici un aperçu des principaux éléments à considérer :
Modes de Pose des Canalisations
 Pose Noyée : Les canalisations sont complètement enrobées dans le matériau de
construction.
 Pose Encastrée : Les canalisations sont partiellement enrobées, avec une partie
affleurante.
Types de Câbles
 Câble H 05 VV-F : Couramment utilisé, bien que non mentionné dans la NF C15-100.
 Conducteur Isolé H 05 SJ-K : De la famille PR (isolé en élastomères).
Mise à la Terre des Parties Métalliques
 Protection Contre les Chocs Électriques : Mise à la terre des chemins de câbles,
échelles à câbles, conduits-profilés, goulottes.
 Protection Contre les Perturbations Électromagnétiques (CEM) : Mise à la terre des
circuits de communication.
Distances Minimales
 Entre Canalisations Électriques et Non Électriques : Distance minimale de 3 cm (20
cm si les canalisations sont enterrées).
 Profondeur d'Enfouissement des Câbles : Minimum de 0,50 m de la surface du sol
(0,85 m sous les voies accessibles aux voitures et sous les trottoirs).
Occupation des Conduits
 Limitation : Occupation d'un conduit ou d'un conduit-profilé limitée au tiers de sa section
intérieure lorsque les conducteurs isolés sont mis en œuvre après la pose des conduits.

Document conçu par le bureau d’études de EREPCO
Installation à Basse Tension : Mise en Œuvre des Canalisations et des Connexions
Aspect
Description
Modes de Pose des
Canalisations
- Pose Noyée : Canalisations complètement enrobées dans le matériau de
construction. <br> - Pose Encastrée : Canalisations partiellement
enrobées, avec une partie affleurante.
Types de Câbles
- Câble H 05 VV-F : Couramment utilisé, bien que non mentionné dans la
NF C15-100. <br> - Conducteur Isolé H 05 SJ-K : De la famille PR (isolé
en élastomères).
Mise à la Terre
des Parties
Métalliques
- Protection Contre les Chocs Électriques : Mise à la terre des chemins
de câbles, échelles à câbles, conduits-profilés, goulottes. <br> - Protection
Contre les Perturbations Électromagnétiques (CEM) : Mise à la terre
des circuits de communication.
Distances
Minimales
- Entre Canalisations Électriques et Non Électriques : Distance
minimale de 3 cm (20 cm si les canalisations sont enterrées). <br> -
Profondeur d'Enfouissement des Câbles : Minimum de 0,50 m de la
surface du sol (0,85 m sous les voies accessibles aux voitures et sous les
trottoirs).
Occupation des
Conduits
Occupation d'un conduit ou d'un conduit-profilé limitée au tiers de sa
section intérieure lorsque les conducteurs isolés sont mis en œuvre après la
pose des conduits.
Installation Moyenne Tension : Mise en Œuvre des Canalisations et des
Connexions
La mise en œuvre des canalisations et des connexions dans les installations électriques à
moyenne tension doit respecter plusieurs règles de l'art pour garantir la sécurité et la fiabilité de
l'installation. Voici un aperçu détaillé des principaux éléments à considérer :
Modes de Pose des Canalisations
 Pose Noyée : Les canalisations sont complètement enrobées dans le matériau de
construction.
 Pose Encastrée : Les canalisations sont partiellement enrobées, avec une partie
affleurante.
Types de Câbles

Document conçu par le bureau d’études de EREPCO
 Câble H 05 VV-F : Couramment utilisé, bien que non mentionné dans la NF C15-100.
 Conducteur Isolé H 05 SJ-K : De la famille PR (isolé en élastomères).
Mise à la Terre des Parties Métalliques
 Protection Contre les Chocs Électriques : Mise à la terre des chemins de câbles,
échelles à câbles, conduits-profilés, goulottes.
 Protection Contre les Perturbations Électromagnétiques (CEM) : Mise à la terre des
circuits de communication.
Distances Minimales
 Entre Canalisations Électriques et Non Électriques : Distance minimale de 3 cm (20
cm si les canalisations sont enterrées).
 Profondeur d'Enfouissement des Câbles : Minimum de 0,50 m de la surface du sol
(0,85 m sous les voies accessibles aux voitures et sous les trottoirs).
Occupation des Conduits
 Limitation : Occupation d'un conduit ou d'un conduit-profilé limitée au tiers de sa section
intérieure lorsque les conducteurs isolés sont mis en œuvre après la pose des conduits.
Pour plus de détails, vous pouvez consulter des ressources spécialisées comme Promotelec. Si
vous avez des questions spécifiques ou besoin de plus de détails, n'hésitez pas à demander !
TABLEAU
Installation Moyenne Tension : Mise en Œuvre des Canalisations et des
Connexions
Aspect
Description
Modes de Pose des
Canalisations
- Pose Noyée : Canalisations complètement enrobées dans le matériau de
construction. <br> - Pose Encastrée : Canalisations partiellement
enrobées, avec une partie affleurante.
Types de Câbles
- Câble H 05 VV-F : Couramment utilisé, bien que non mentionné dans la
NF C15-100. <br> - Conducteur Isolé H 05 SJ-K : De la famille PR (isolé
en élastomères).
Mise à la Terre
des Parties
Métalliques
- Protection Contre les Chocs Électriques : Mise à la terre des chemins
de câbles, échelles à câbles, conduits-profilés, goulottes. <br> - Protection
Contre les Perturbations Électromagnétiques (CEM) : Mise à la terre
des circuits de communication.
Distances
Minimales
- Entre Canalisations Électriques et Non Électriques : Distance
minimale de 3 cm (20 cm si les canalisations sont enterrées). <br> -
Profondeur d'Enfouissement des Câbles : Minimum de 0,50 m de la

Document conçu par le bureau d’études de EREPCO
Aspect
Description
surface du sol (0,85 m sous les voies accessibles aux voitures et sous les
trottoirs).
Occupation des
Conduits
Occupation d'un conduit ou d'un conduit-profilé limitée au tiers de sa
section intérieure lorsque les conducteurs isolés sont mis en œuvre après la
pose des conduits.
Pour plus de détails, vous pouvez consulter des ressources spécialisées comme Promotelec. Si
vous avez des questions spécifiques ou besoin de plus de détails, n'hésitez pas à demander !
