Institut Supérieur des Systèmes Industriels de Gabès (ISSIG) 2009 / 2010
TP Capteurs N°1 -- Mesure de Force--
1

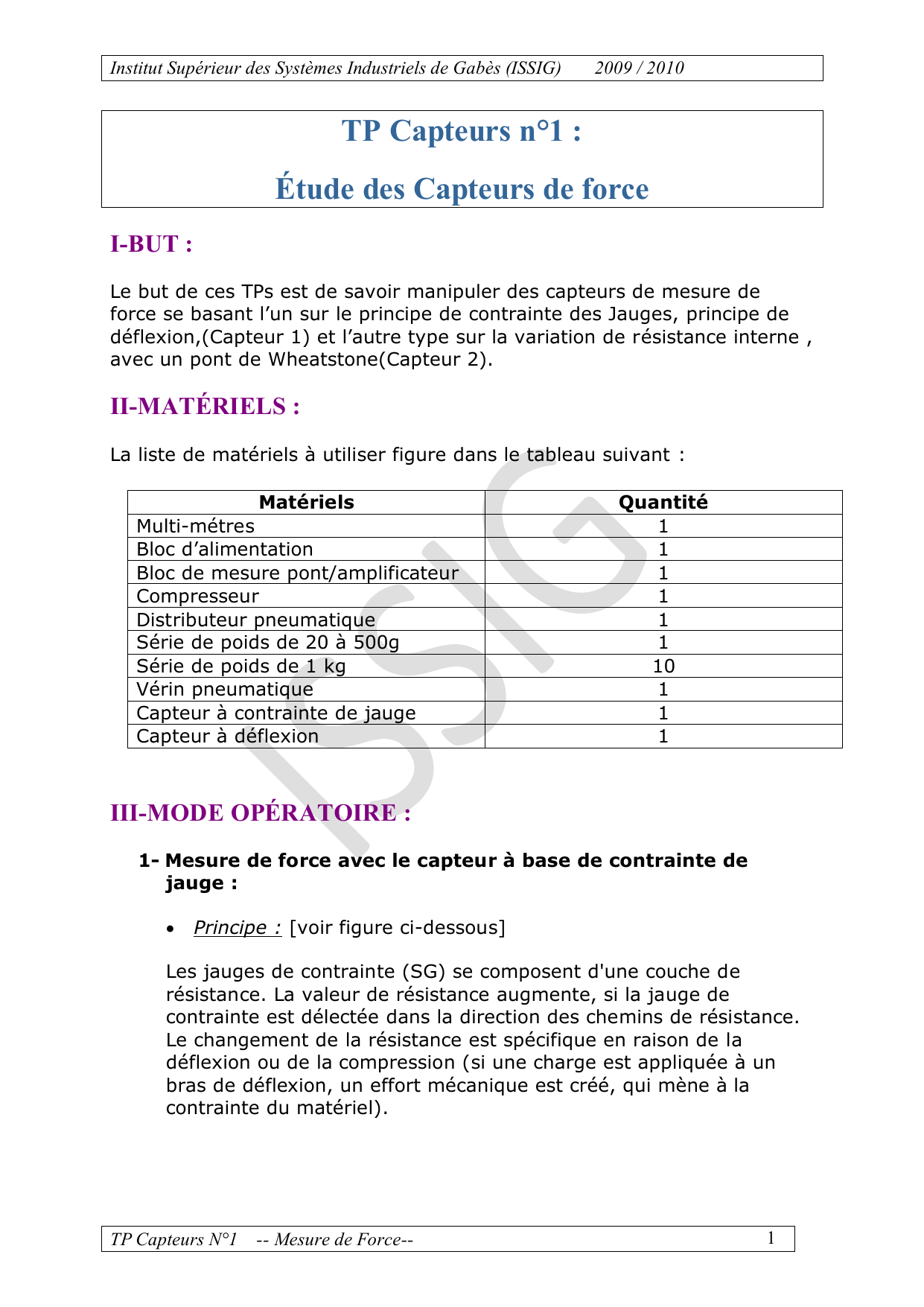

TP Capteurs n°1 :
Étude des Capteurs de force
I-BUT :
Le but de ces TPs est de savoir manipuler des capteurs de mesure de
force se basant l’un sur le principe de contrainte des Jauges, principe de
déflexion,(Capteur 1) et l’autre type sur la variation de résistance interne ,
avec un pont de Wheatstone(Capteur 2).
II-MATÉRIELS :
La liste de matériels à utiliser figure dans le tableau suivant :
III-MODE OPÉRATOIRE :
1- Mesure de force avec le capteur à base de contrainte de
jauge :

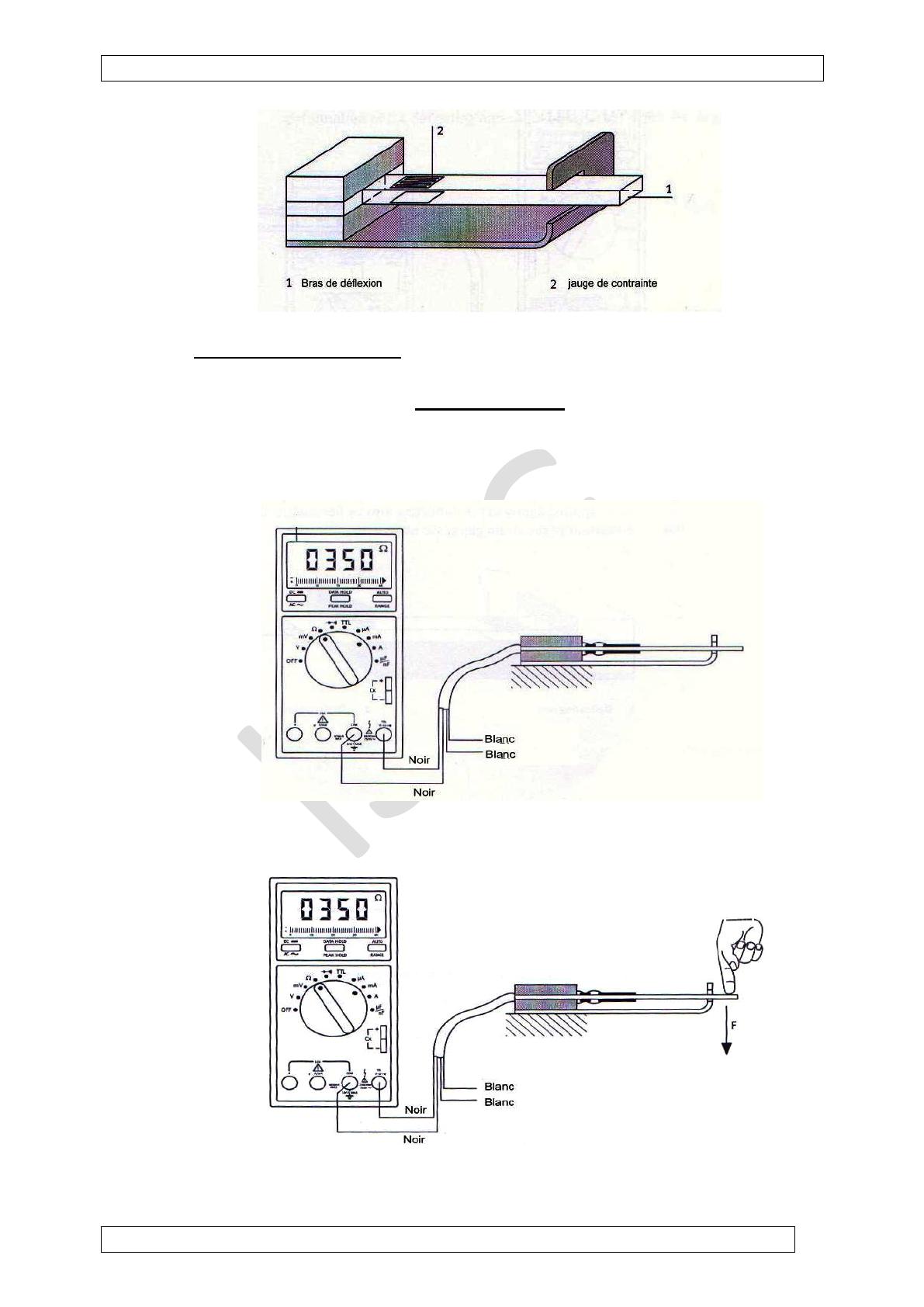

 Principe : [voir figure ci-dessous]
Les jauges de contrainte (SG) se composent d'une couche de
résistance. La valeur de résistance augmente, si la jauge de
contrainte est délectée dans la direction des chemins de résistance.
Le changement de la résistance est spécifique en raison de la
déflexion ou de la compression (si une charge est appliquée à un
bras de déflexion, un effort mécanique est créé, qui mène à la
contrainte du matériel).
Matériels
Quantité
Multi-métres
1
Bloc d’alimentation
1
Bloc de mesure pont/amplificateur
1
Compresseur
1
Distributeur pneumatique
1
Série de poids de 20 à 500g
1
Série de poids de 1 kg
10
Vérin pneumatique
1
Capteur à contrainte de jauge
1
Capteur à déflexion
1

Institut Supérieur des Systèmes Industriels de Gabès (ISSIG) 2009 / 2010
TP Capteurs N°1 -- Mesure de Force--
2
 TRAVAIL A FAIRE :
PARTIE A :
a) Mesurer la résistance du capteur. Vérifier que la valeur est
égale à 350 Ω.
b) Appliquer une déflexion sur le capteur.
Y-a-t’il une variation de la valeur de résistance ? Calculer ∆R%=(∆Rs/Rs)*100.

Institut Supérieur des Systèmes Industriels de Gabès (ISSIG) 2009 / 2010
TP Capteurs N°1 -- Mesure de Force--
3
PARTIE B :

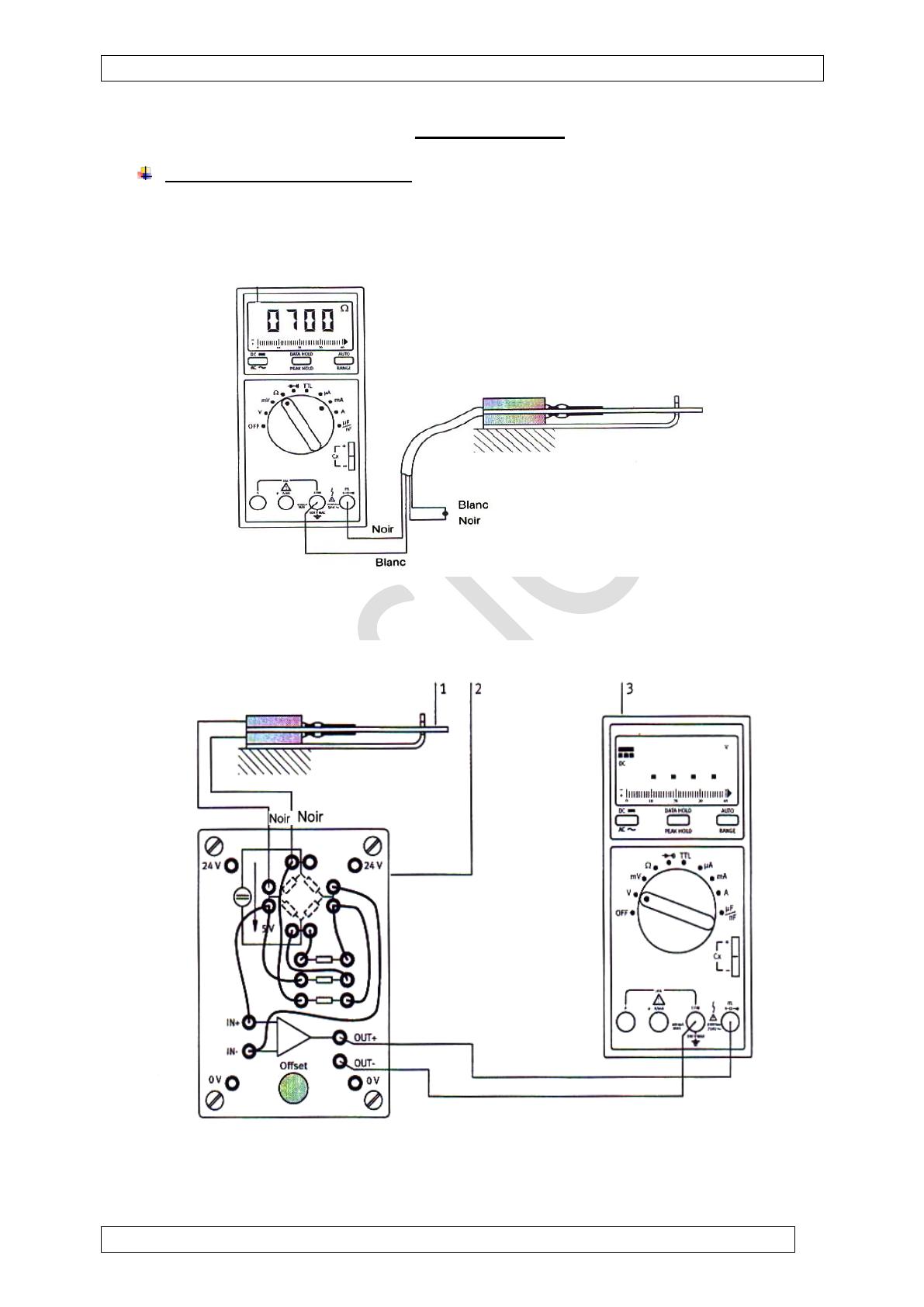

Montage à pont Complet :
a) Refaire le même travail de la partie A en se basant sur la figure
suivante :
b) Câbler le montage suivant :

Institut Supérieur des Systèmes Industriels de Gabès (ISSIG) 2009 / 2010
TP Capteurs N°1 -- Mesure de Force--
4

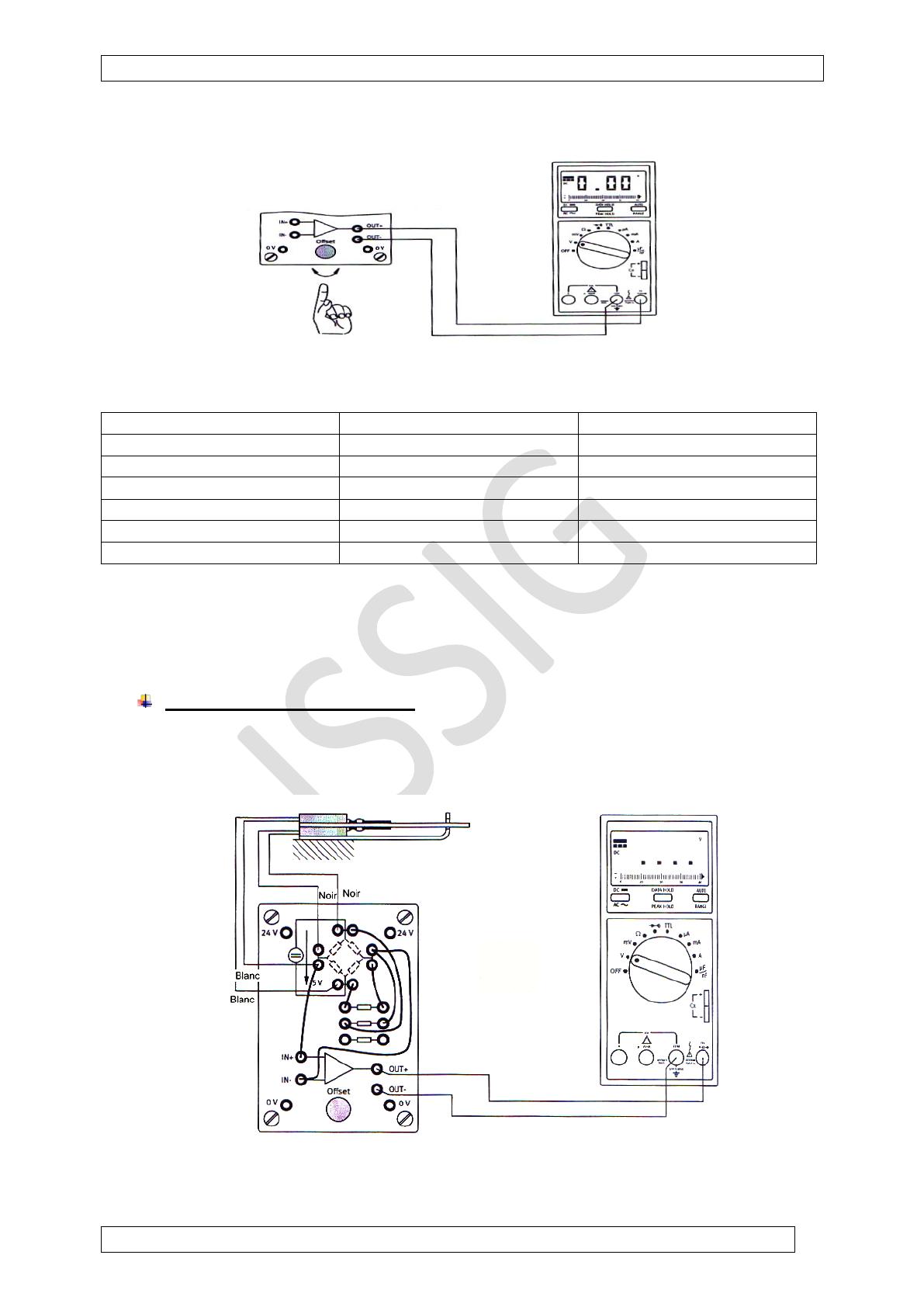

- Faire le calibrage de montage (mise à zéro : voir figure ci-dessous).
- Avec les séries des poids, remplir le tableau suivant :
Poids (g)
Force (N)
Tension (V)
0
0
………
20
0.2
………
50
0.5
………
100
1
………
200
2
………
500
5
………
- Refaire le même travail dans le sens décroissant (500g20g)
- Tracer la caractéristique : Tension(V)=f (Force(N)) sur le même graphique
pour les deux cas.
- Conclure.
Montage avec demi-pont :
- Refaire le même travail que la partie B (b) avec le montage
suivant :
 Conclure en montrant la différence entre les 2 montages ?

Institut Supérieur des Systèmes Industriels de Gabès (ISSIG) 2009 / 2010
TP Capteurs N°1 -- Mesure de Force--
5
2- Mesure de force avec le capteur à base de pont :
PARTIE A
 Principe :
Les capteurs industriels de force contiennent un circuit de pont complet. Avec
cette conception, le circuit auxiliaire sous forme de résistances fixes n'est pas
exigé. Le circuit interne de pont complet est complété à l'aide des résistances
dépendantes de température et des résistances fixes équilibrées. Avec ce type
de circuit, qui est en grande partie indépendant de la température, une bonne
caractéristique linéaire est réalisée.

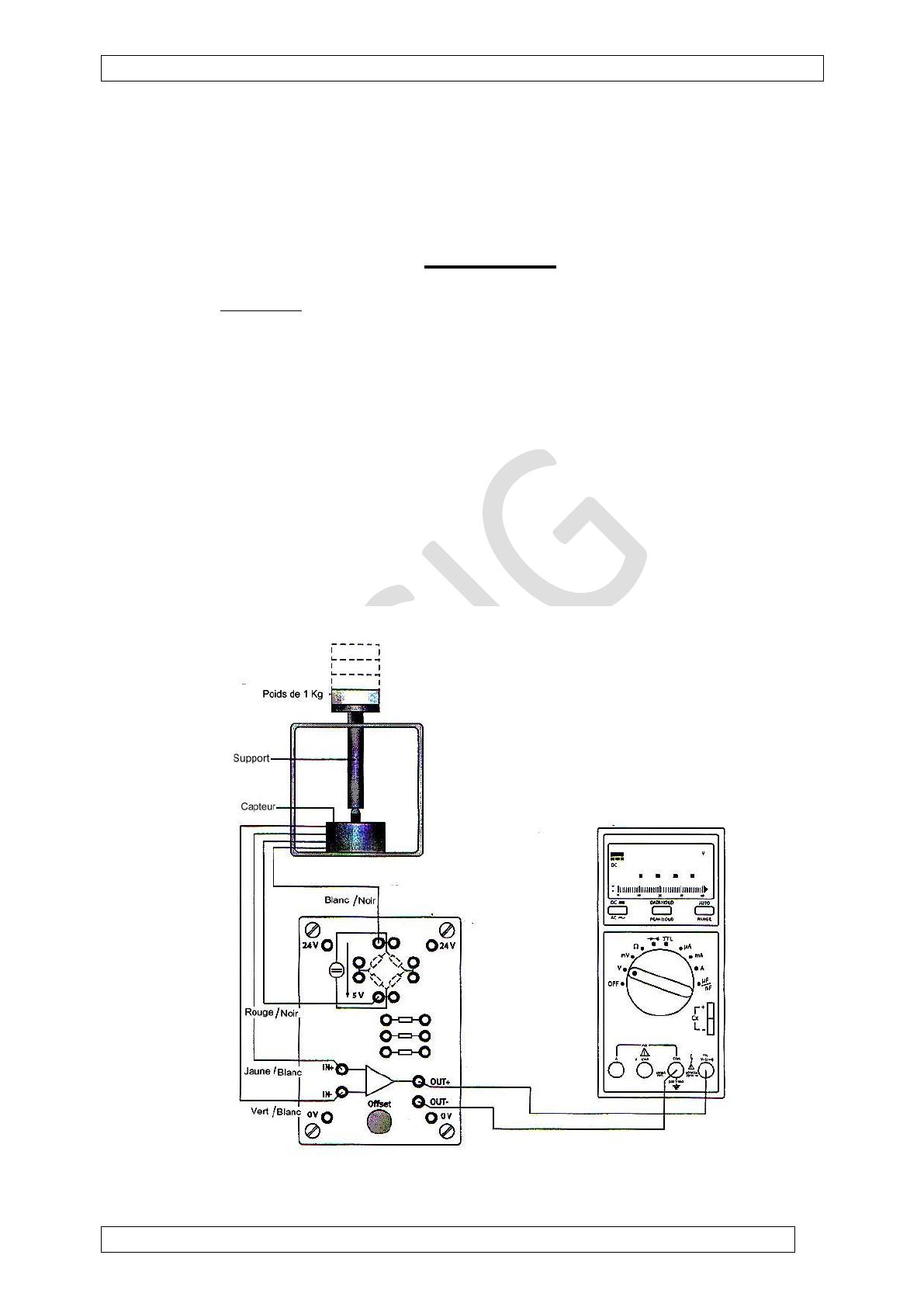

a) Câbler le montage suivant :
