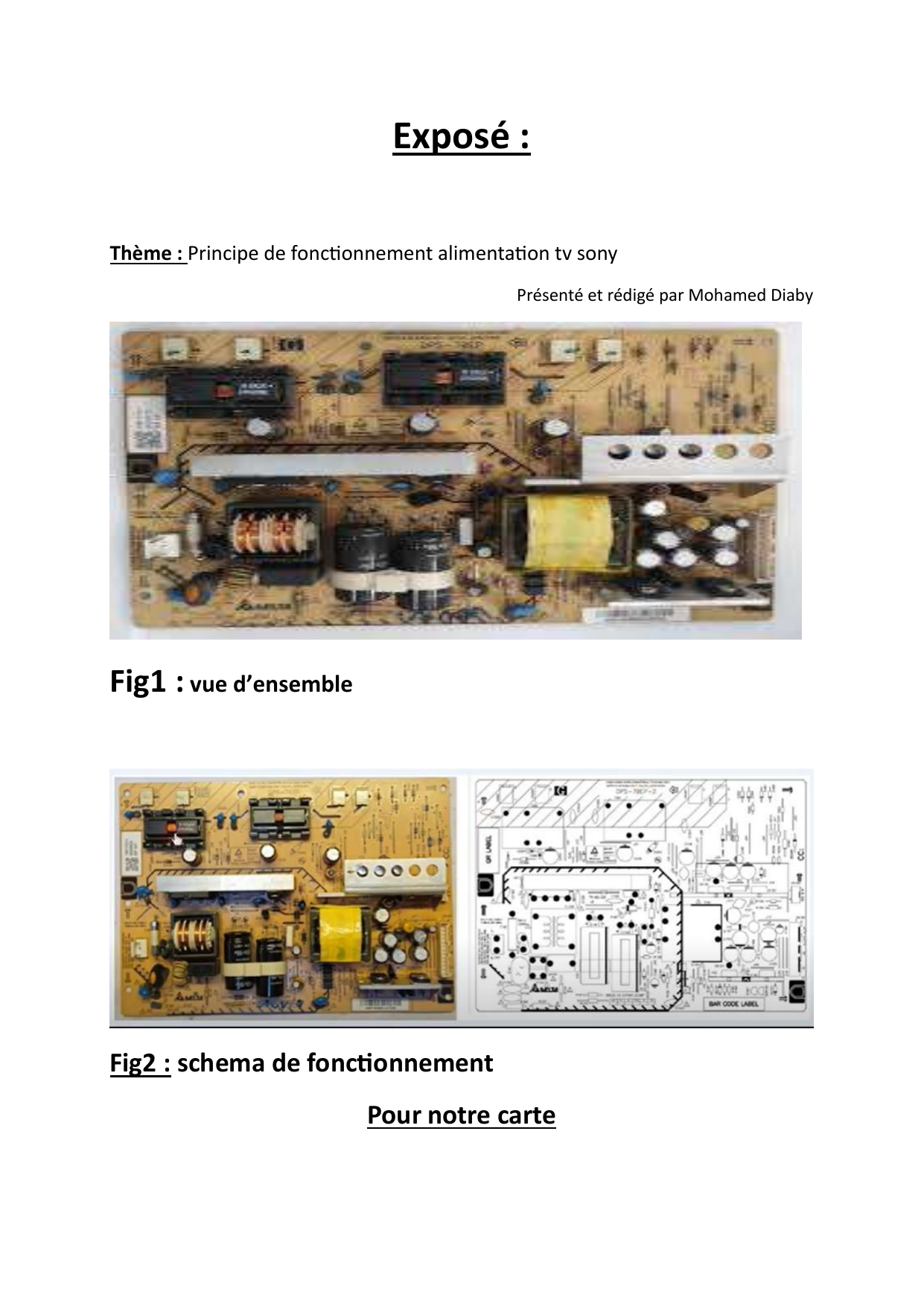

Exposé :
Thème : Principe de fonconnement alimentaon tv sony
Présenté et rédigé par Mohamed Diaby
Fig1 : vue d’ensemble
Fig2 : schema de fonconnement
Pour notre carte
🔧 1. Vue d’ensemble du fonconnement
Cee alimentaon transforme la tension secteur AC 230V en diérentes tensions connues
DC nécessaires pour alimenter la carte mère, le rétroéclairage, les circuits audio/vidéo de la
TV, etc.
Elle suit le schéma classique suivant :
1. Filtrage EMI et Protecon
2. Redressement et ltrage haute tension
3. Oscillateur à découpage (PWM)
4. Transformateur haute fréquence
5. Redressement secondaire et ltrage
6. troacon (feedback) pour la régulaon de tension
2. Analyse par blocs
🔌 Entrée secteur + Filtrage EMI
Fusible (T4A 250V) : Protecon contre les courts-circuits.
Thermistance (TNR14SE621K) : Limite le courant d’appel au démarrage.
Selfs (Beads ou L) et condensateurs X/Y (ex: 0.1 µF, 220 pF/Y1) : Suppriment les
interférences EMI (parasites électromagnéques).
Rôle : Protéger l’équipement et limiter le bruit électrique vers le réseau.
Redressement + Filtrage primaire
Pont de diodes (ex : D3SB60 ou 4 diodes 1N5408) : Redresse le secteur en DC haute
tension (~310V).
Condensateurs électrolyques (100 µF / 450V) : Filtrent cee haute tension DC.
Rôle : Produire une tension connue stable pour l’étage de découpage.
🔁 Oscillateur PWM + Transistor de puissance
IC de contrôle PWM (non explicitement idené mais intégré typiquement dans les
alimentaons de ce type — souvent UC3842, STR ou autre).
Transistor de découpage (ex : STPS20H100CFP ou MOSFET 2SKxxxx) : Interrompt
rapidement le courant vers le transformateur.
Petes résistances de détecon (0.68 Ω, 0.36 Ω) : Contrôlent le courant et la
sécurité.
Rôle : Créer un signal haute fréquence (20-60 kHz) pour le transformateur.
🔄 Transformateur à découpage
Transformateur principal (marqué "T" ou "LF") : Convert la tension DC en plusieurs
tensions secondaires via couplage inducf.
Rôle : Assure l’isolaon galvanique et adapte les tensions aux besoins.
🔁 Redressement secondaire + ltrage
Diodes rapides Schoky (ex: SB240, RGP10D) : Redressent les tensions secondaires.
Condensateurs (470 µF / 25V, 680 µF / 25V) : Filtrent chaque rail de tension.
Sores typiques :
+5V ou +3.3V (logique)
+12V (amplicateur audio ou moteur)
24V ou +BL (rétroéclairage LED)
🔄 Boucle de régulaon (feedback)
Optocoupleur (PS2561BL-1-V) : Transmet les variaons de la tension de sore vers
l’IC PWM côté primaire.
Zener ou TL431 (référence de tension) : Compare la sore réelle à la tension cible.
Circuits de compensaon (résistances, condensateurs) : Stabilisent la boucle de
rétroacon.
Rôle : Maintenir les tensions de sore constantes malgré les variaons de charge.
🔐 Foncons de protecon
Résistances fusibles : Se coupent en cas de surintensité.
Zener de clamping (TZX15B, PDZ18B, etc.) : Limite les surtensions.
Circuits de démarrage doux et d’arrêt thermique.
📌 Exemple de chemin d’alimentaon du +12V
1. Le secteur est redressé et ltré : ~310VDC.
2. Un transistor MOSFET découpe cee tension à haute fréquence.
3. Le transformateur produit une tension secondaire.
4. Une diode rapide redresse cee tension.
5. Un condensateur ltre pour obtenir une sore propre.
6. La tension est surveillée par un optocoupleur et régulée.
📋 Conclusion
Ce schéma suit le principe d’une alimentaon à découpage isolée, largement ulisée dans
les téléviseurs modernes pour son ecacité et sa compacité. Voici un résudes foncons
par blocs :
Bloc
Foncon
principale
EMI/Protecon
Sécurité et
ltraon
Redressement
DC haute tension
Découpage
Conversion haute
fréquence
Transformateur
Isolement et
adaptaon
Sores
Alimentaon des
circuits
Bloc
Foncon
principale
Feedback
Régulaon de
tension
Les Blocs Fonconnels Clés d'une Alimentaon à Découpage Sony
Bien que les détails spéciques puissent varier d'un modèle Sony à l'autre, une alimentaon
à découpage typique pour une télévision couleur comprend généralement les étapes
suivantes :
1. Filtrage d'Entrée et Redressement :
o Filtrage CEM (Compabilité Électromagnéque) : À l'entrée de l'alimentaon,
on trouve souvent des composants comme des inductances et des
condensateurs qui ont pour rôle de réduire les interférences
électromagnéques (EMI) produites par l'alimentaon elle-même et de la
protéger contre les perturbaons venant du réseau électrique.
o Redressement : Le courant alternaf (AC) du secteur (par exemple, 220V en
Europe ou 110V aux États-Unis) est conver en courant connu (DC)
pulsatoire à l'aide d'un pont de diodes redresseur.
o Filtrage DC Primaire : Un ou plusieurs condensateurs de grande capacité
lissent ce courant connu pulsatoire pour obtenir une tension DC plus stable.
Cee tension DC brute est souvent appelée la tension du bus DC.
2. L'Étage de Découpage (Switching Stage) :
