Appareillage en électrotechnique : Fonctions et protection

1

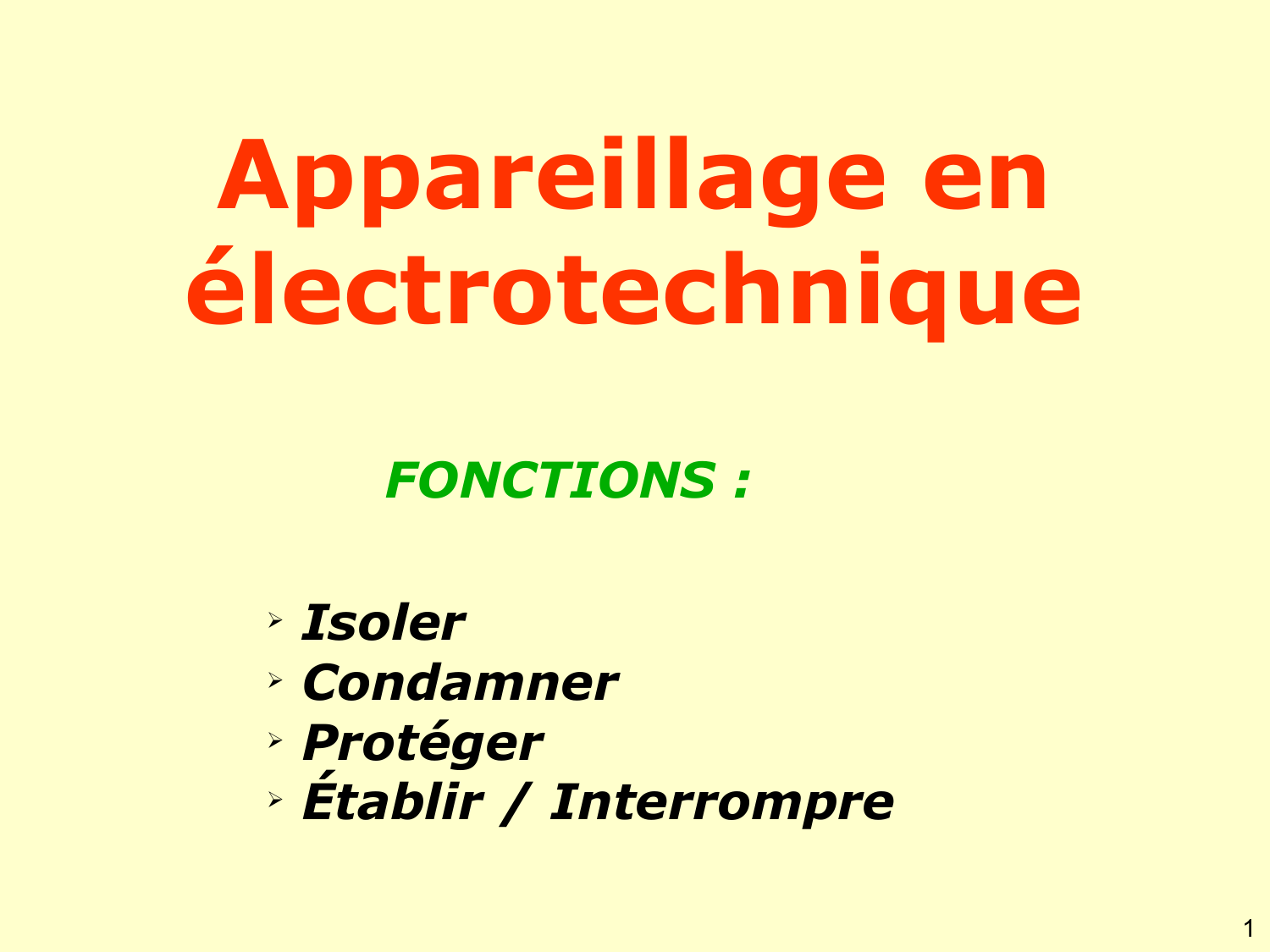

Appareillage en
électrotechnique
 Isoler
 Condamner
 Protéger
 Établir / Interrompre
FONCTIONS :

2

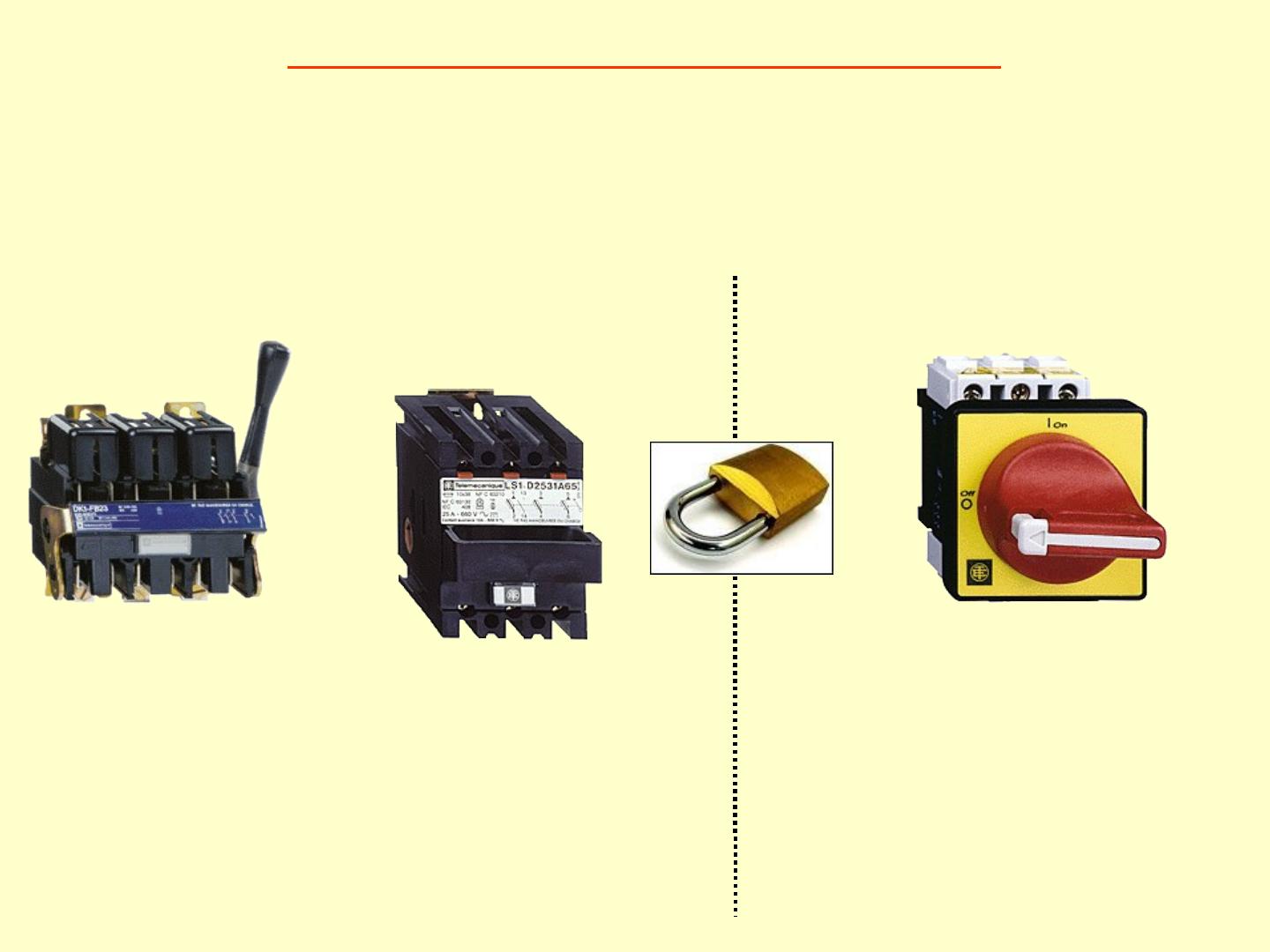

Séparer et Condamner
Il n'a pas de pouvoir de coupure Il a un pouvoir de coupure
égal à In

3

4
Exemple

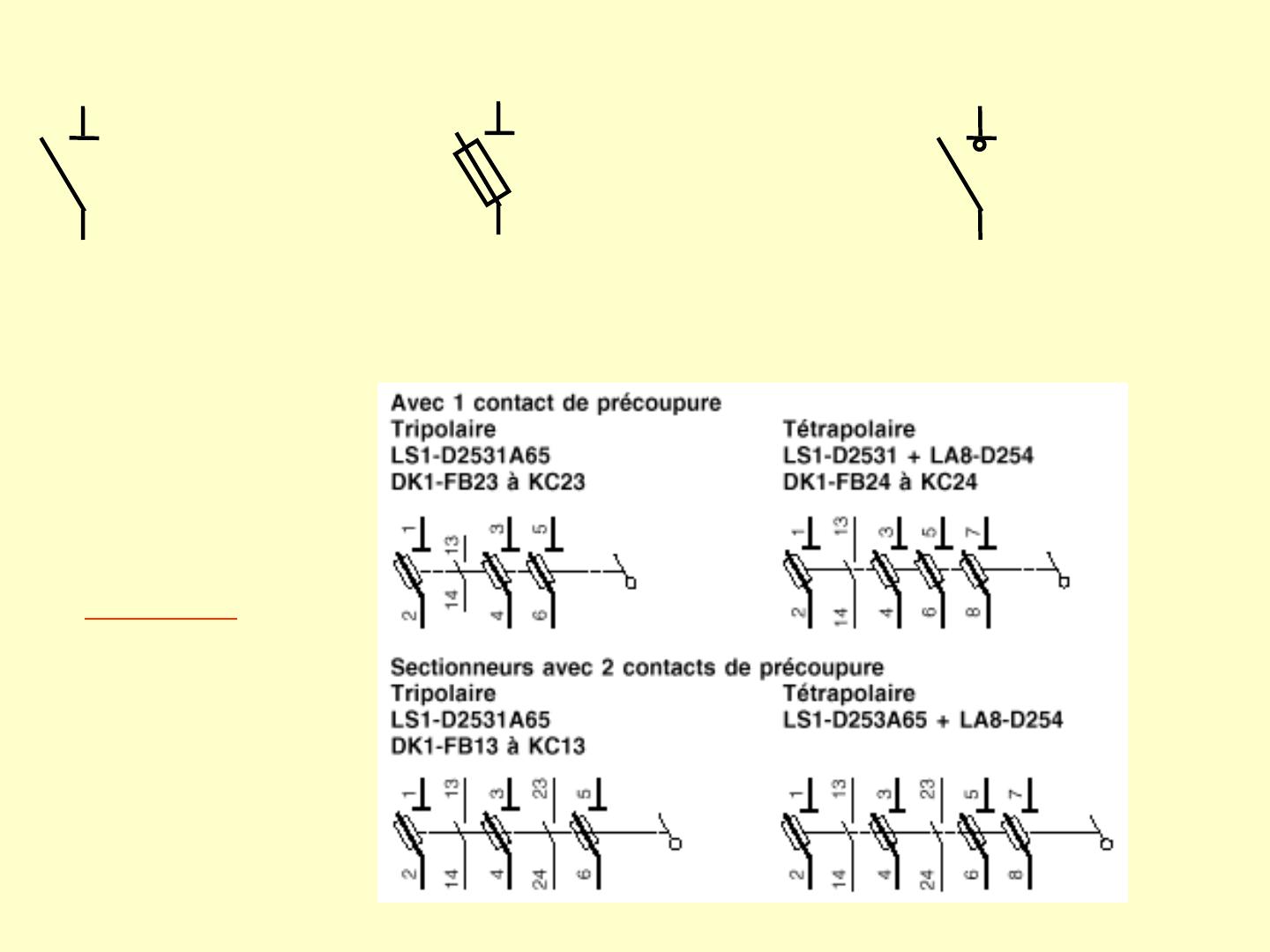

Symboles de
sectionneurs
porte fusibles

5

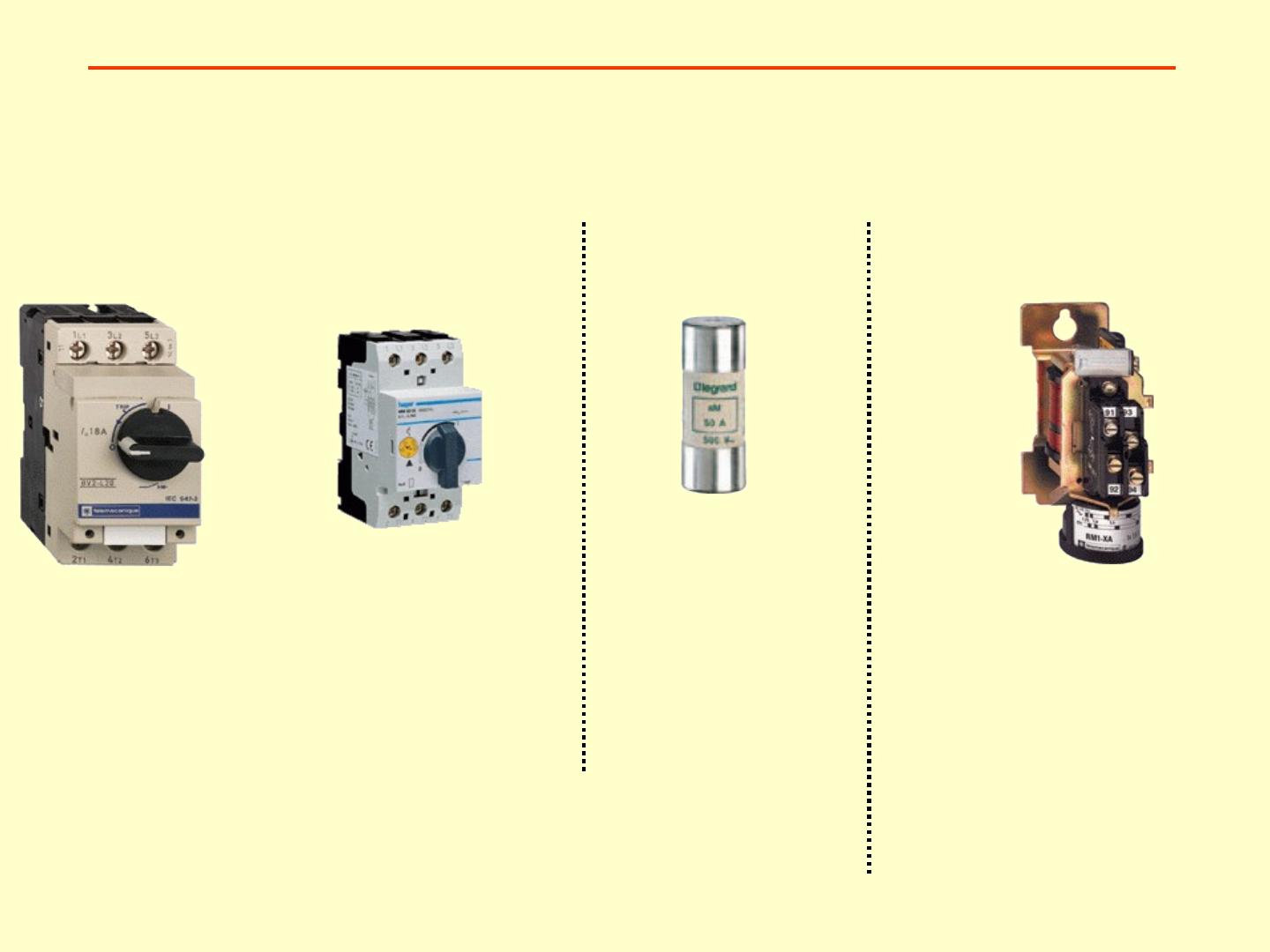

Protéger contre les courts-circuits
Disjoncteurs et fusibles ont un pouvoir de coupure
Le relais magnétique
n'a pas de
pouvoir de coupure
( mise du contact →
en série avec
la bobine
du contacteur)
Le magnétique protège
contre les courts-circuits
! "
Magnétothermique
#$
Magnétique
Le thermique protège
contre les surcharges
