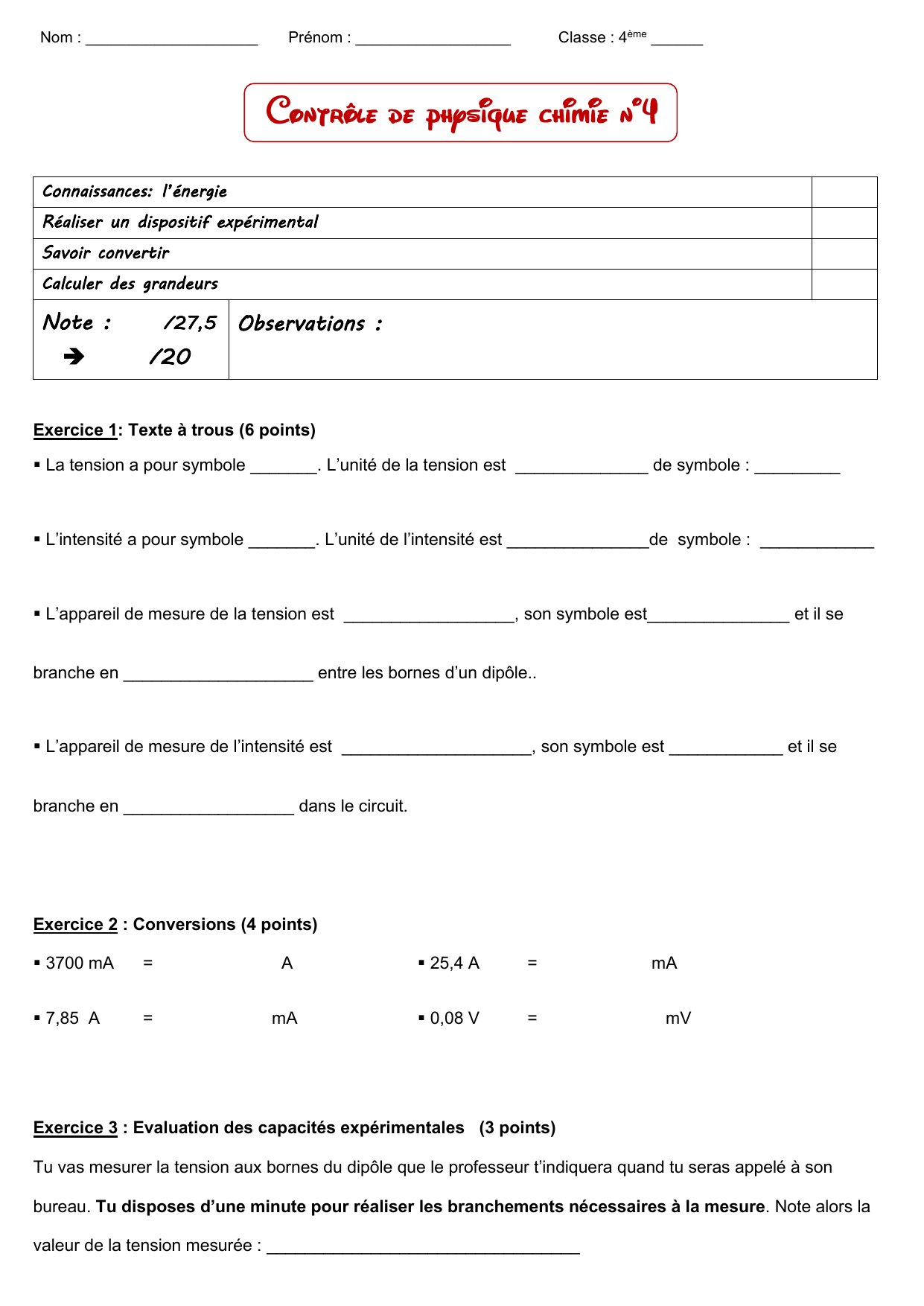

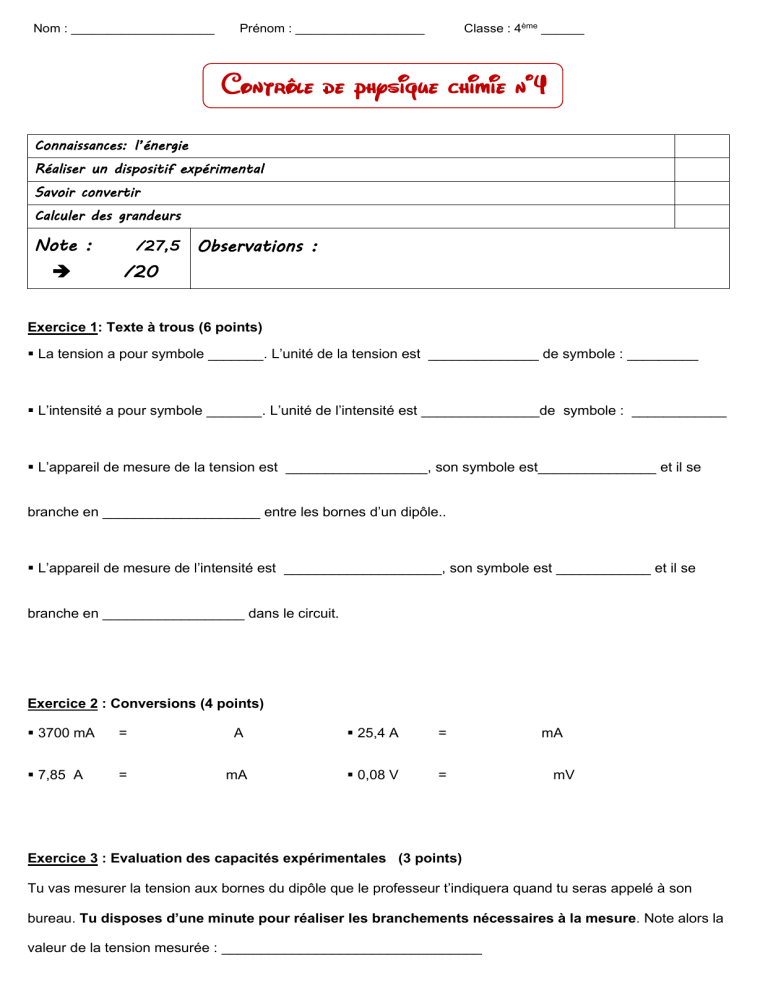

Nom : ____________________ Prénom : __________________ Classe : 4ème ______
Connaissances: l’énergie
Réaliser un dispositif expérimental
Savoir convertir
Calculer des grandeurs
Note : /27,5
➔ /20
Observations :
Exercice 1: Texte à trous (6 points)
▪ La tension a pour symbole _______. L’unité de la tension est ______________ de symbole : _________
▪ L’intensité a pour symbole _______. L’unité de l’intensité est _______________de symbole : ____________
▪ L’appareil de mesure de la tension est __________________, son symbole est_______________ et il se
branche en ____________________ entre les bornes d’un dipôle..
▪ L’appareil de mesure de l’intensité est ____________________, son symbole est ____________ et il se
branche en __________________ dans le circuit.
Exercice 2 : Conversions (4 points)
▪ 3700 mA = A ▪ 25,4 A = mA
▪ 7,85 A = mA ▪ 0,08 V = mV
Exercice 3 : Evaluation des capacités expérimentales (3 points)
Tu vas mesurer la tension aux bornes du dipôle que le professeur t’indiquera quand tu seras appelé à son
bureau. Tu disposes d’une minute pour réaliser les branchements nécessaires à la mesure. Note alors la
valeur de la tension mesurée : _________________________________

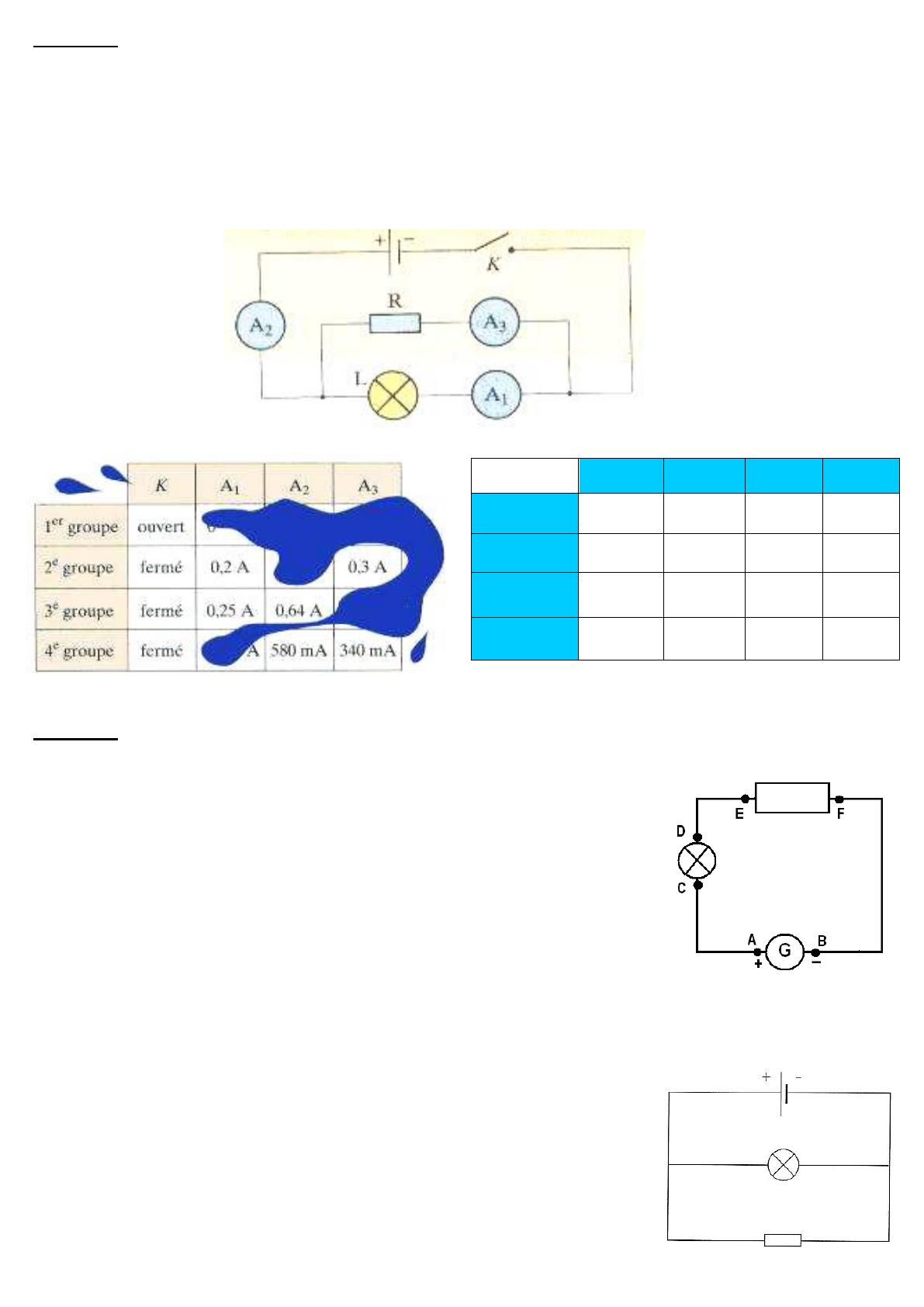

Exercice 4: Les bêtises de Carole (7 points)
Au cours d’une séance de travaux pratiques, quatre groupes d’élèves ont réalisé l’expérience de la figure ci-
dessous avec des lampes et des résistances différentes.
Le tableau de mesure est passé entre les mains de Carole qui a fait une tache…
Complétez les cases recouvertes par l’encre en indiquant pour chaque case la loi utilisée et en expliquant les
calculs.
Exercice 5 : Tension (7,5 points)
1. La tension aux bornes du générateur vaut U générateur = 12 V et la
tension aux bornes de la résistance R vaut UR=8,5 V.
On cherche à calculer la valeur de la tension aux bornes de la
lampe : UL
a. Placer les appareils qui permettent de mesurer les 3 tensions
(N’oublie pas d’indiquer les bornes des appareils).
b. Quelle est la relation entre les trois tensions UL, UR et UGénérateur.
c. Déduis-en la valeur de la tension aux bornes de la lampe.
2. Dans le circuit ci contre, la tension aux bornes de la lampe vaut 10 V.
a. Quelle est la tension entre les bornes de la résistance ? Justifie ta
réponse.
b. Quelle est la tension entre les bornes du générateur ? Jusfie ta réponse.
K
A1
A2
A3
1er groupe
Ouvert
0
0
0
2ème groupe
Fermé
0,2 A
0,3 A
3ème groupe
Fermé
0,25 A
0,64 A
4ème groupe
Fermé
A
580 mA
340 mA
1
/
2
