Guide de l'orthophoto numérique: Préparation, prise de vue et utilisation

Le guide indispensable
de l’orthophoto numérique
Copyright InterAtlas 2008 - (33) 1 46 30 63 63 - www.interatlas.fr - www.urbimap.com

Copyright InterAtlas 2008 - (33) 1 46 30 63 63 - www.interatlas.fr - www.shockymap.com
Le Guide indispensable
de la Photographie Aérienne
1- La préparation du vol
a) Le plan de vol
b) Les autorisations
c) L’équipement
3- Après le vol
a) Le post-processing
b) Level 00 à level 3
c) Le contrôle des clichés
5- De l’image à l’information
a) Photogrammétrie
b) Classication - IA-Topo
c) Modèle 3D
7- La diffusion
a) Poste local
b) L’intranet - extranet
c) ShockyMap
2- La prise de vue
a) Les conditions atmosphériques
b) Les heures de vol
c) Les difcultés durant le vol
4- L’orthophoto
a) L’ aérotriangulation
b) Le MNT - Le traitement
c) La mosaïque - La radiométrie
6- L’utilisation
a) La compression
b) Le IA-Viewer
c) Les S.I.G

1- La préparation du vol
a) Le plan de vol

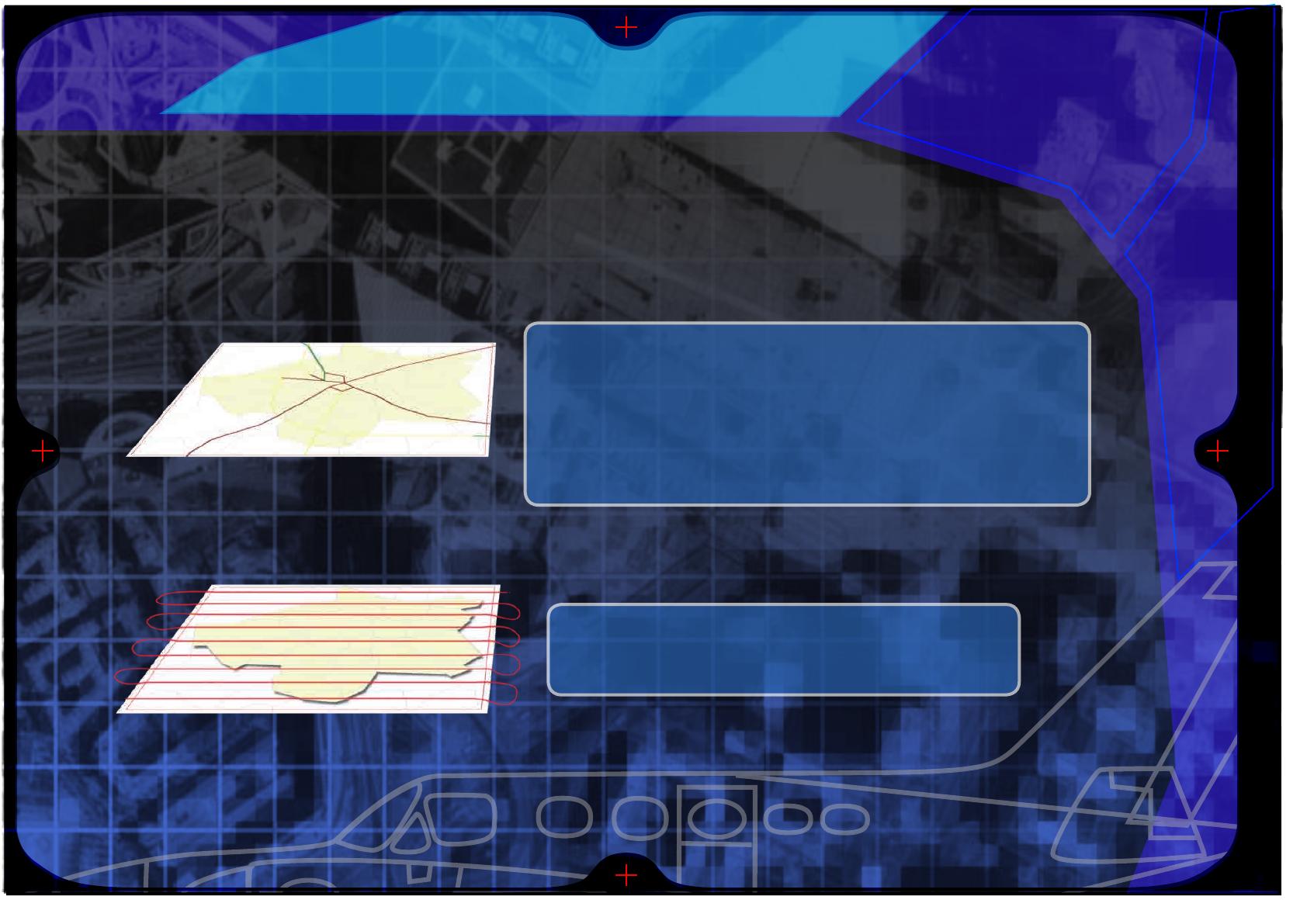

La première étape consiste à déterminer la zone à photographier
Il s’agira souvent d’une zone administrative, commune,
communauté de communes, communauté d’aggloméra-
tion, communauté urbaine, entourée d’un rectangle en-
globant esthétique...
Pour ce faire nous couplerons nos données démographi-
ques à notre base de données cartographique.
Un expert transformera cette zone en lignes de
vol suivant les paramètres requis altitude, fo-
cale, recouvrement...

1- La préparation du vol
La caméra numérique d’InterAtlas a une focale de 105mm. Le
recouvrement standard utilisé est de 80% dans l’axe du vol
est de 60% au minimum entre les lignes de vol. Cela permet
de minimiser ainsi la dénivellation et de diposer de plus de 12
angles diférents pour chaque objet photographié ...
a) Le plan de vol

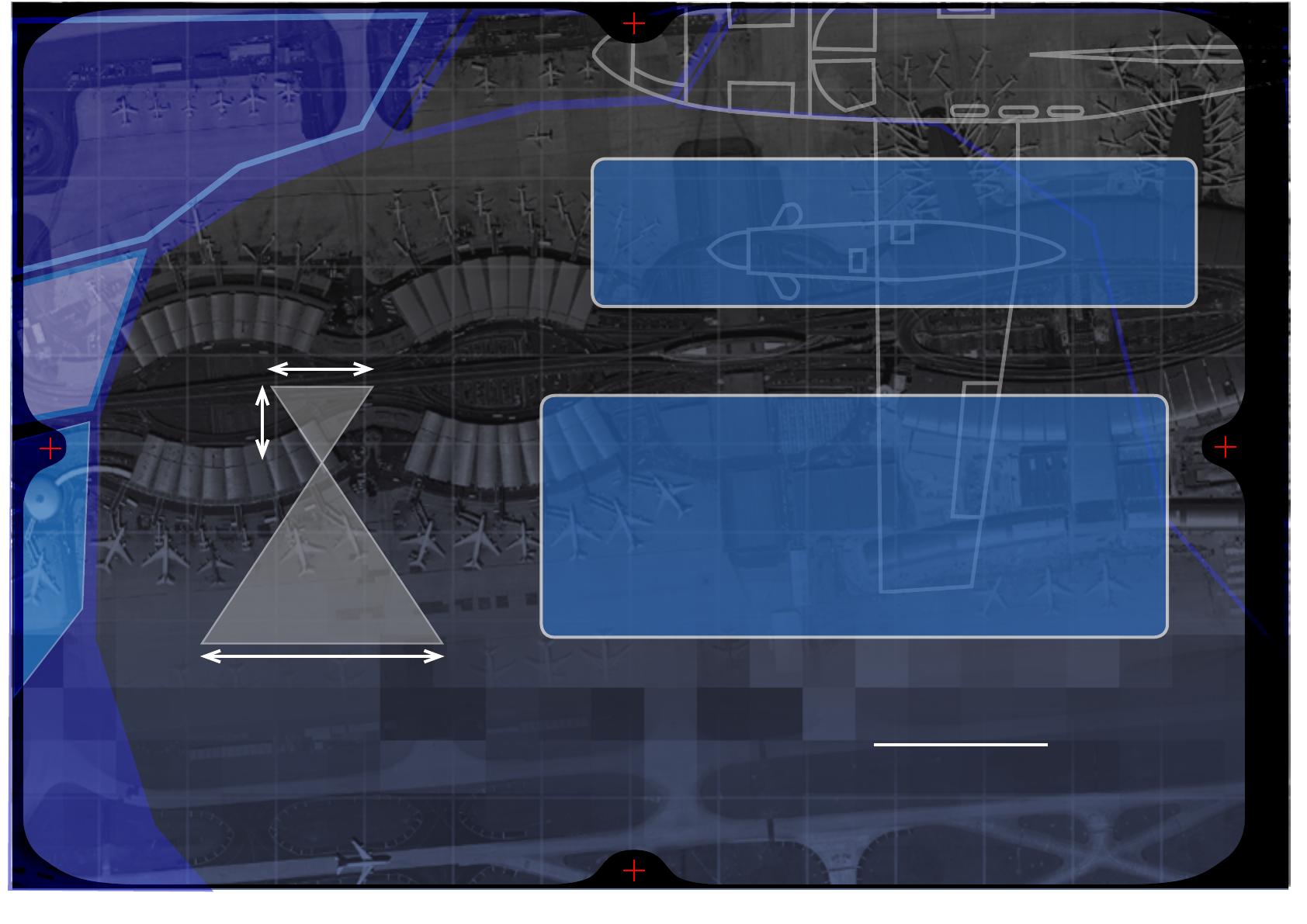

Focale
Taille du cliché 11500x7500 pixel
Echelle =
Hauteur de vol
Focale de prise de vue
Calcul d’une échelle analogique pour info :
Taille terrain = pixel terrain x taille du cliché
0,15 x 7500 = 1125 m
La caméra numérique UltraCam numérise à 9 µm, soit 0,0001
cm. le pixel requis par InterAtlas est de 10 cm ré-échantillonné
à partir d’un pixel vrai de 15cm numérique...
pseudo-échelle = 15 / 9µm soit 1/15000°
L’altitude de vol est donc de :
focale x pseudo-échelle = altitude de vol
105 x 15000 = 1 500 000 mm soit 1575 m.
Calcul d’une échelle numérique
Numérisation @ 9µ (micron)
Copyright InterAtlas 2008 - (33) 1 46 30 63 63 - www.interatlas.fr - www.shockymap.com

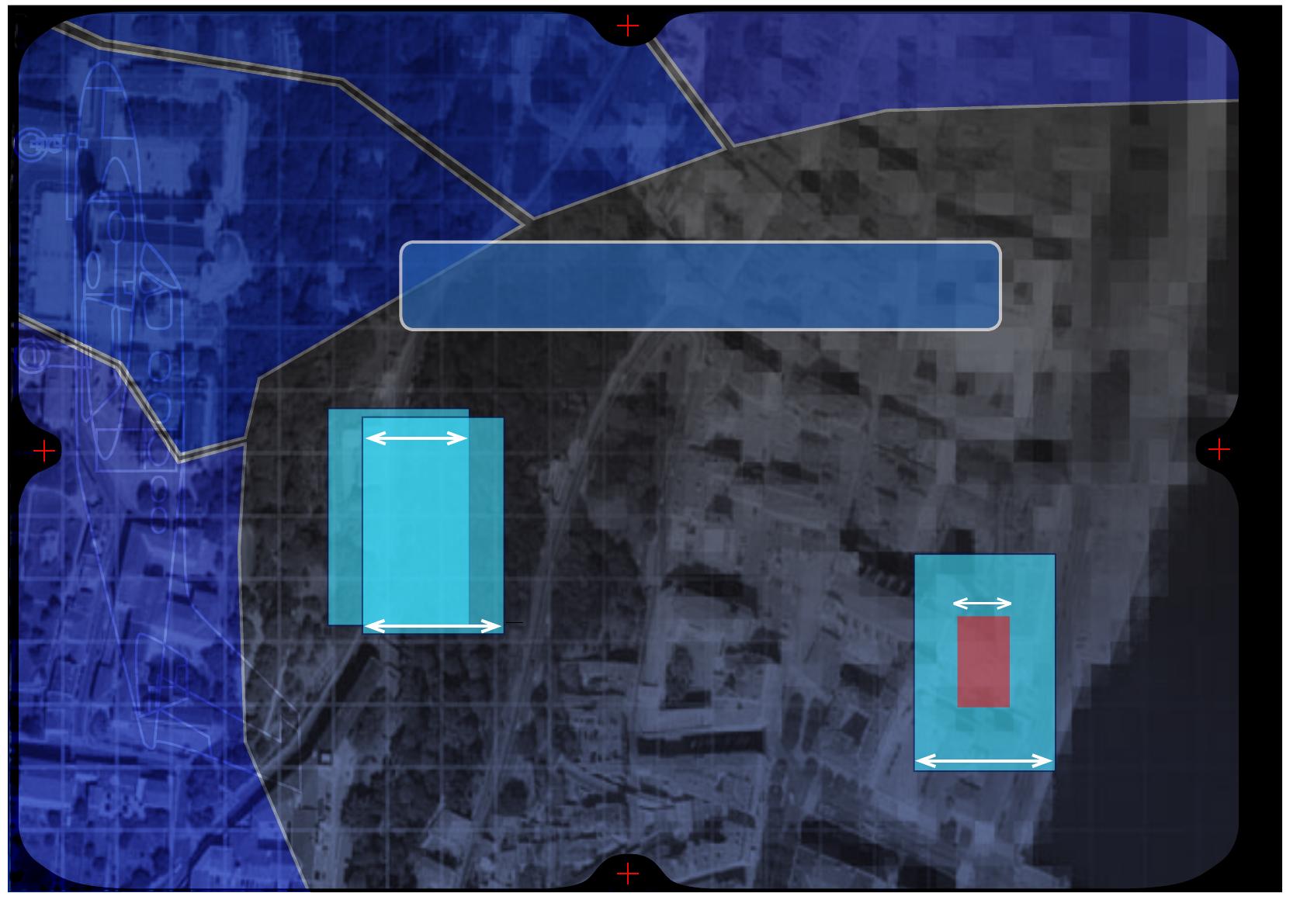

Pour un recouvrement standard de 70% longitudinalement
la taille de la zone de recouvrement est de :
1125 x 0.70 = 787,5 m
1125 m
Taille terrain du cliché
787,5 m La taille nette utilisée sur un cliché
est de 1125 - 787,5 = 337,5 m
(c’est à dire 1125x 0.30)
Zone utile
337,5 m
1125 m
1- La préparation du vol
a) Le plan de vol
