Exercices puissance et énergie électrique – Première BAC PRO

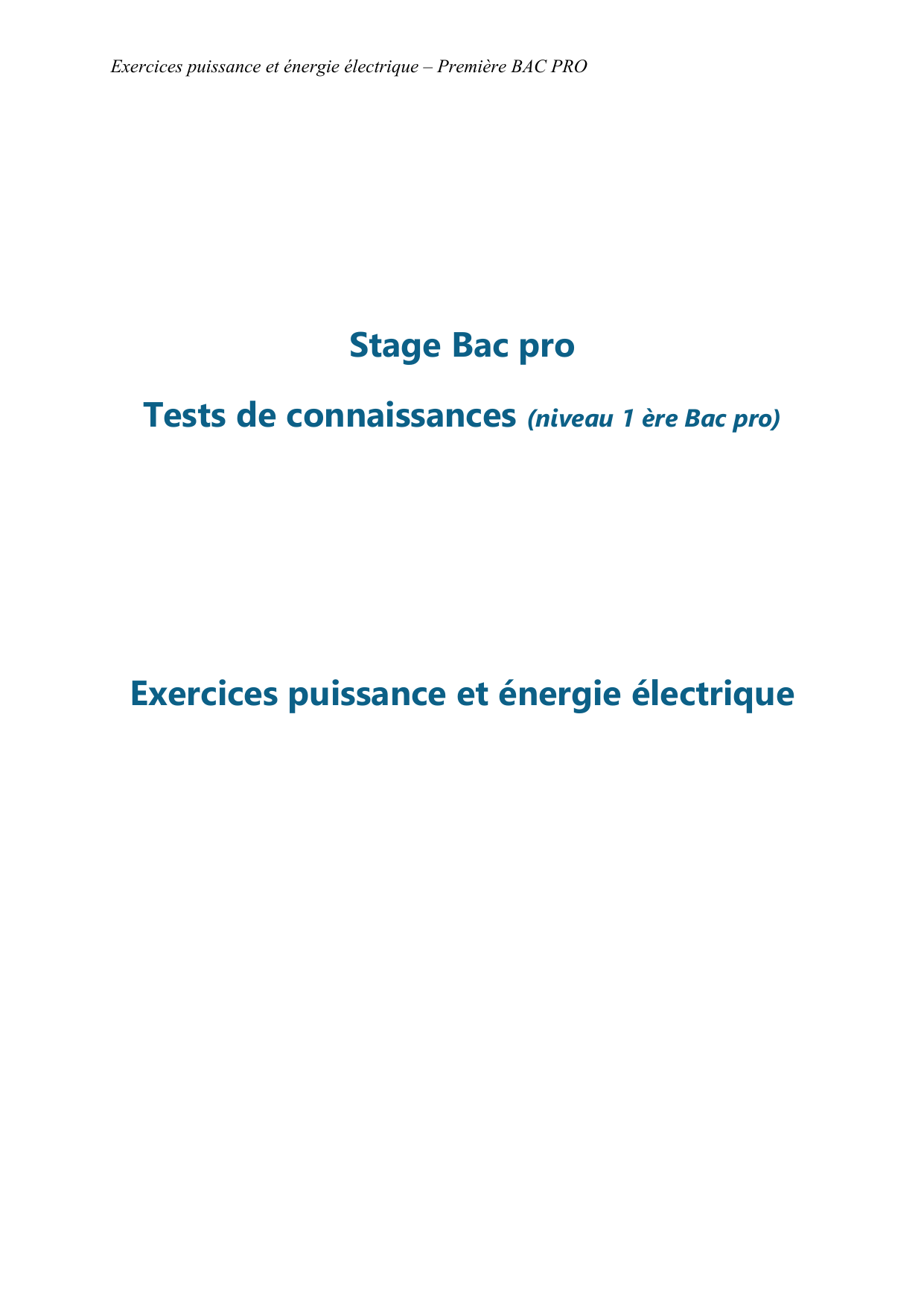

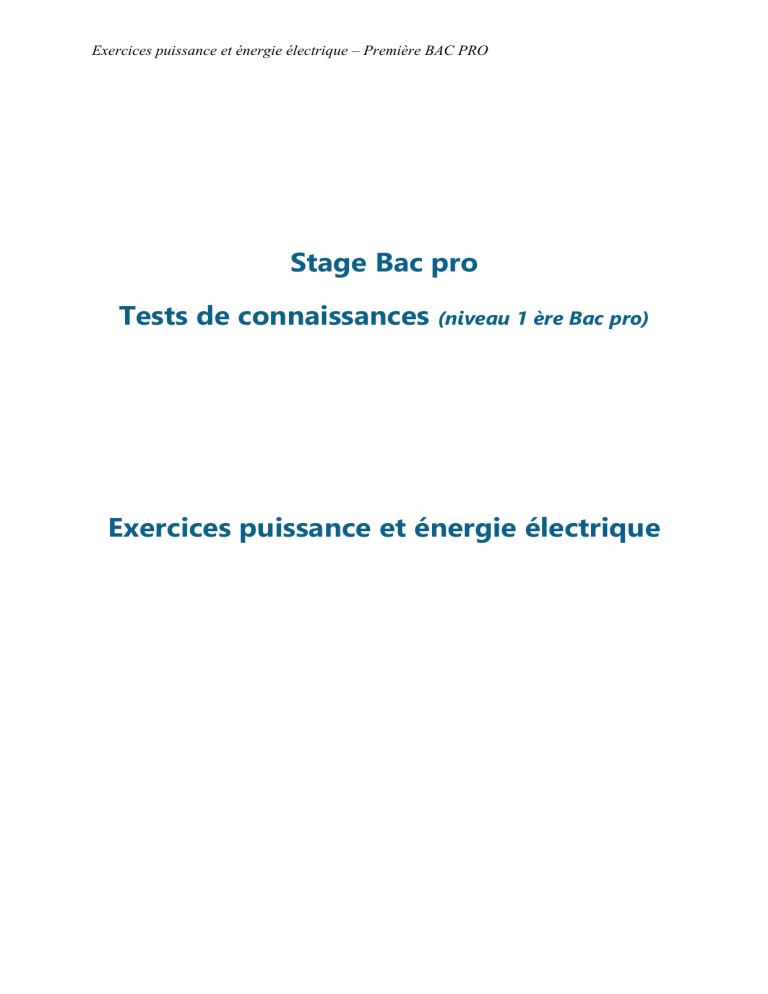

Stage Bac pro
Tests de connaissances (niveau 1 ère Bac pro)
Exercices puissance et énergie électrique

Exercices puissance et énergie électrique – Première BAC PRO
Exercice 1 : puissance et énergie d’un lave-
vaisselle.

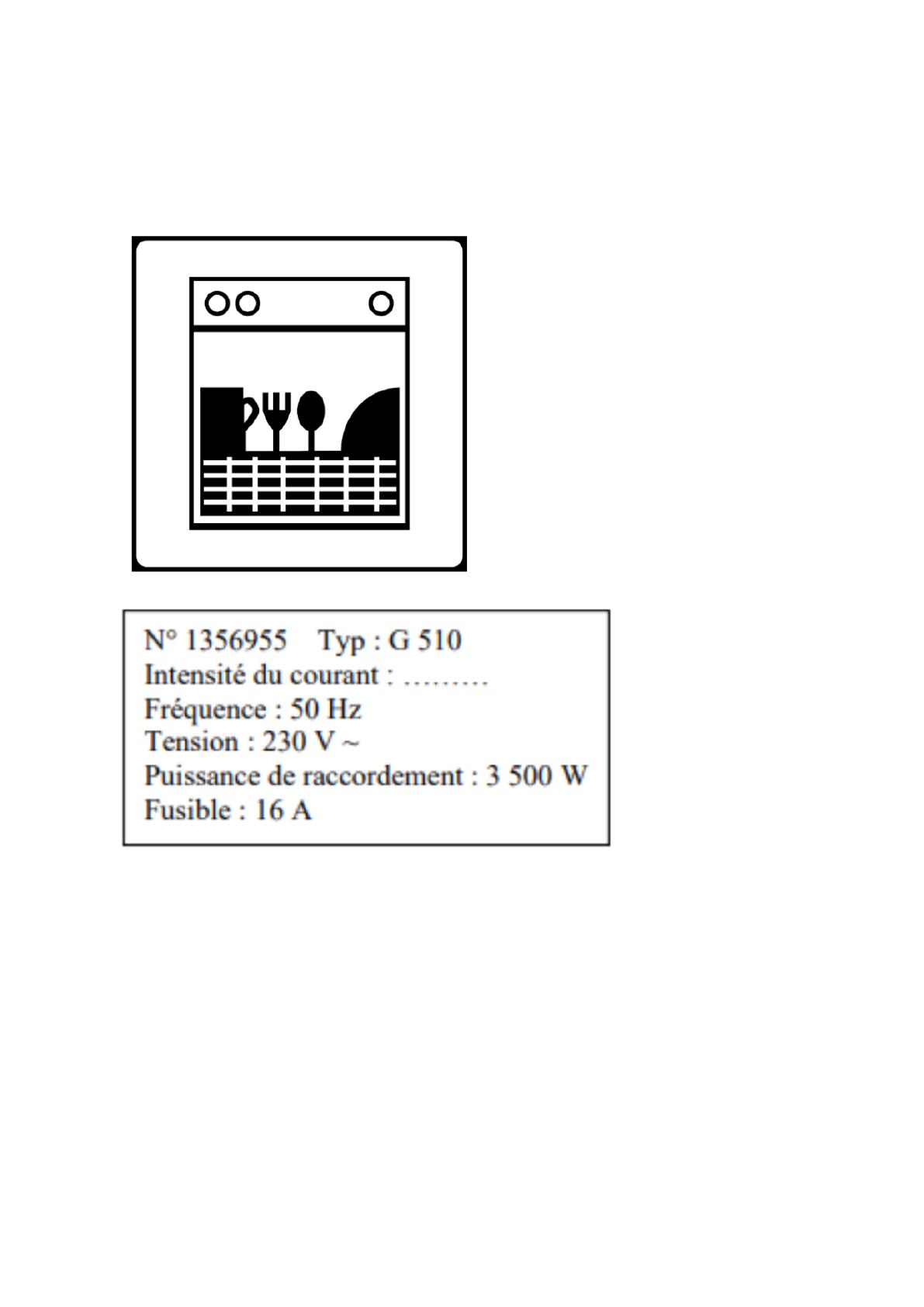

Sur la plaque signalétique d’un lave-vaisselle, on peut lire ces indications.
1. Donner la puissance de raccordement en kW.
…………………………………………………………………………………………
….
2. Calculer l’énergie consommée par cet appareil quand il
fonctionne pendant 2 heures. Donner le résultat en kWh
puis en joules.
…………………………………………………………………………………………
…………………………………………………………………………………………
…………..

Exercices puissance et énergie électrique – Première BAC PRO
3. Calculer, en A, arrondi à 0,01, l’intensité nominale du
lave-vaisselle :
…………………………………………………………………………………………
…………………………………………………………………………………………
…………..
4. Quel est le rôle du fusible de 16 A ?
…………………………………………………………………………………………
…………………………………………………………………………………………
…………..
5. L’installation comporte le lave-vaisselle précédent, un
lave-linge de puissance 2,3 kW, des appareils
électroménagers d’une puissance totale de 2 000 W.
Quelle est la puissance totale de cette installation ?
…………………………………………………………………………………………
…………………………………………………………………………………………
…………..
6. Dans le cas où tous les appareils fonctionnent en même
temps, la proposition d’un abonnement de 6 kW est-elle
correcte ? Justifier la réponse.
…………………………………………………………………………………………
…………………………………………………………………………………………
…………..

Exercices puissance et énergie électrique – Première BAC PRO

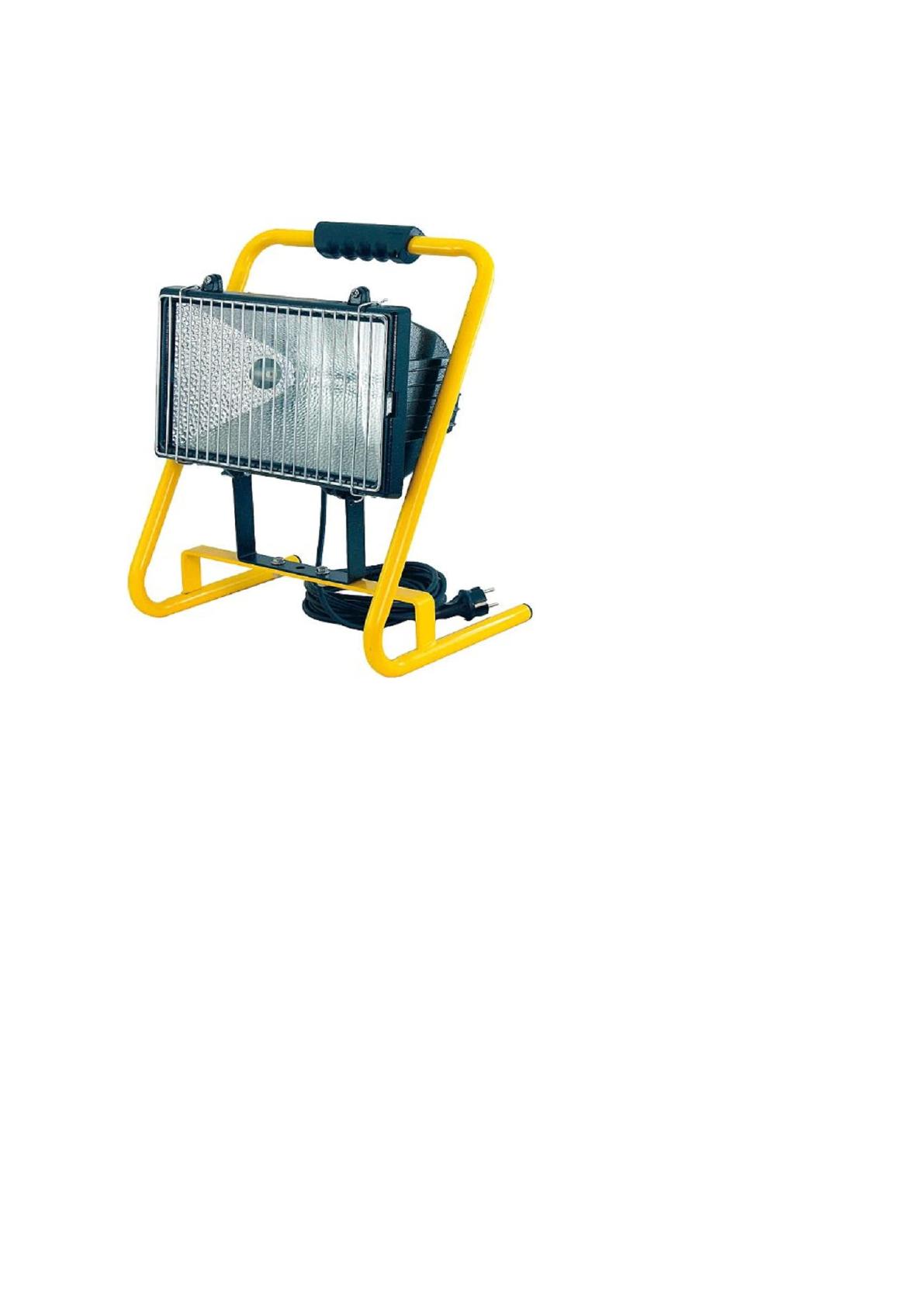

Exercice 2 : puissance et énergie d’un projecteur
halogène.
Votre atelier est équipé d’un projecteur qui porte les indications suivantes : 230 V ; 1,2
kW.
1. Calculer, en A, l’intensité I absorbée par le projecteur.
Arrondir le résultat au dixième.
……………………………………………………………………………………..……
………………………………………………………………………………………
2. Calculer, en kWh, arrondi à l’unité, l’énergie consommée
par ce projecteur lorsqu’il fonctionne durant 3 h et 45
min.
……………………………………………………………………………………..……
………………………………………………………………………………………
3. Calculer le coût de fonctionnement de ce projecteur si le
kWh est facturé 0,14 €.
……………………………………………………………………………………..……
………………………………………………………………………………………
D’après sujet examen

Exercices puissance et énergie électrique – Première BAC PRO
Exercice 3 : puissance et énergie du circuit
d’éclairage d’une voiture.
« Fais péter les watts frérot! »
Le circuit d’éclairage d’une voiture est alimenté en 12V par une batterie. Il se compose de
2 lampes portant chacune les indications 45 W / 12 V, 4 lampes portant chacune les
indications 21 W / 12 V, 10 lampes portant chacune les indications 5 W / 12 V.
1. Que signifient les indications 45 W et 12 V écrites sur chacune
des deux premières lampes ?
…………………………………………………………………………………………………
…………………………………………………………………………………………………
………………………..
2. Toutes ces lampes fonctionnent en même temps ; calculer la
puissance totale absorbée.
…………………………………………………………………………………………………
…………………………………………………………………………………………………
………………………..
3. Si la puissance absorbée est de 224 W, calculer l’intensité I
absorbée. Arrondir à 0,1 A.
…………………………………………………………………………………………………
…………………………………………………………………………………………………
………………………..
4. Calculer, en Wh, arrondie à 0,1 Wh, l’énergie consommée si les
lampes sont allumées pendants 2 h 23 min :
…………………………………………………………………………………………………
