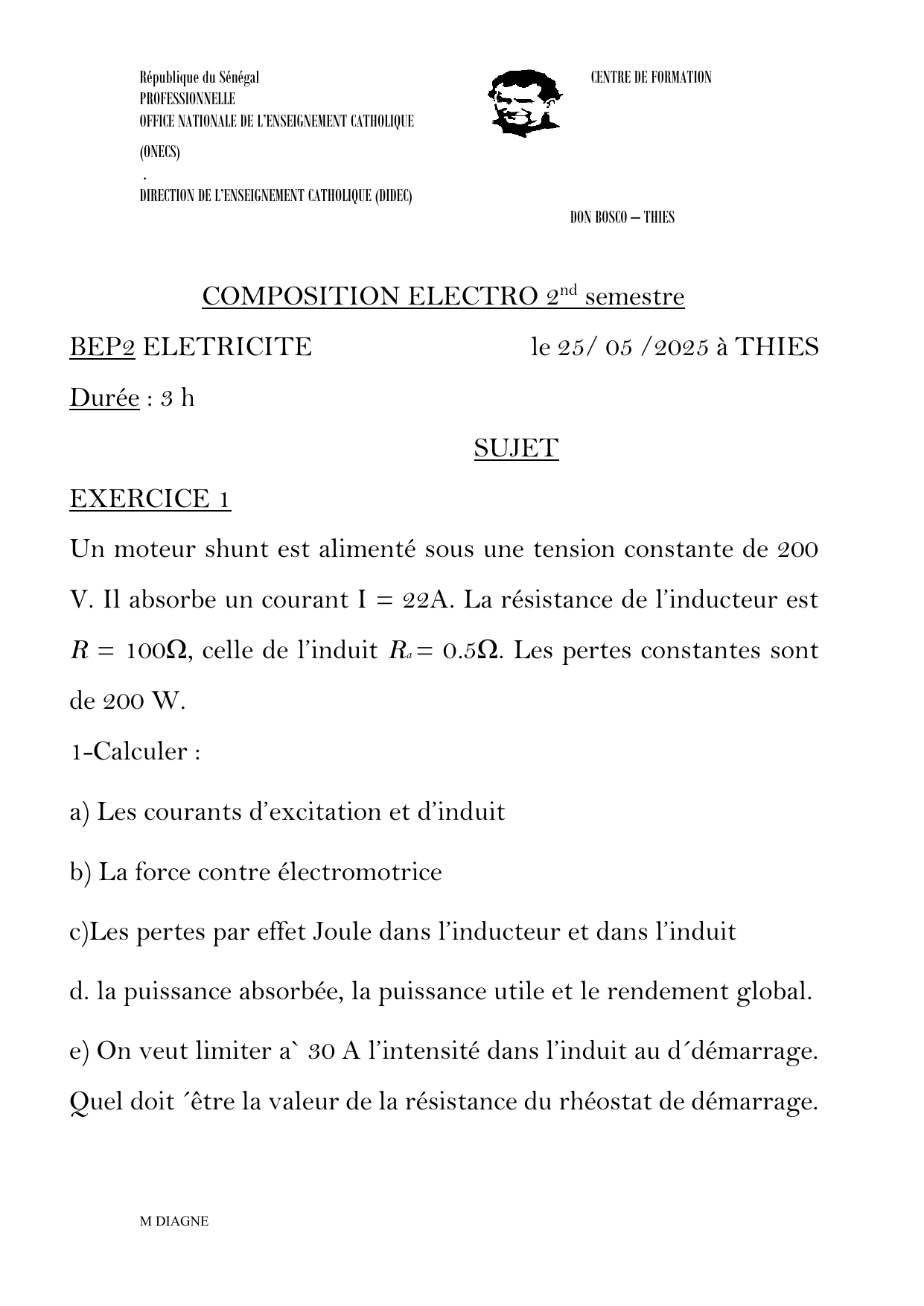

COMPOSITION ELECTRO 2nd semestre
BEP2 ELETRICITE le 25/ 05 /2025 à THIES
Durée : 3 h
SUJET
EXERCICE 1
Un moteur shunt est alimenté sous une tension constante de 200
V. Il absorbe un courant I = 22A. La résistance de l’inducteur est
R = 100Ω, celle de l’induit Ra = 0.5Ω. Les pertes constantes sont
de 200 W.
1-Calculer :
a) Les courants d’excitation et d’induit
b) La force contre électromotrice
c)Les pertes par effet Joule dans l’inducteur et dans l’induit
d. la puissance absorbée, la puissance utile et le rendement global.
e) On veut limiter a` 30 A l’intensité dans l’induit au d´démarrage.
Quel doit ´être la valeur de la résistance du rhéostat de démarrage.

République du Sénégal CENTRE DE FORMATION
PROFESSIONNELLE
OFFICE NATIONALE DE L’ENSEIGNEMENT CATHOLIQUE
(ONECS)
.
DIRECTION DE L’ENSEIGNEMENT CATHOLIQUE (DIDEC)
DON BOSCO – THIES
M DIAGNE
b) On ´équipe le moteur d’un rhéostat de champ. Indiquer son rôle.
Dans quelle position doit se trouver le rhéostat de champ au
démarrage ? Justifier votre réponse.
Exercice 2
Un générateur à courant continu de force électromotrice 220 V et
de résistance interne
Rg = 0,2Ω d´débite un courant de 50 A lorsqu’il alimente un réseau
compose d’une résistance R connectée en parallèle avec un moteur. Ce
dernier, de résistance interne Rm = 0,2Ω, absorbe une puissance
´électrique de 8400 Calculer :
a) La puissance ´électrique fournie par le générateur au
circuit extérieur
b) la tension commune entre les bornes du générateur,
de la résistance R et du moteur
c)L’intensité du courant dans le moteur
d)La force contre-électromotrice du moteur

République du Sénégal CENTRE DE FORMATION
PROFESSIONNELLE
OFFICE NATIONALE DE L’ENSEIGNEMENT CATHOLIQUE
(ONECS)
.
DIRECTION DE L’ENSEIGNEMENT CATHOLIQUE (DIDEC)
DON BOSCO – THIES
M DIAGNE
e) L’intensité du courant dans la résistance R
f) La valeur de la résistance R
Exercice 3
Un moteur asynchrone triphasé tétrapolaire est alimenté par
un réseau 380V-50hz. La résistance du stator mesurée entre
deux fils de phase est de 0.9Ω. En fonctionnement a` vide
, le moteur absorbe un courant de 9.1A et une puissance de
420W
1- D´exterminer les pertes fer du stator et les pertes
m´mécaniques en les supposant ´égales. 2- En charge
nominale, la puissance utile sur l´arbre du rotor est
de 4KW, le facteur de puissance est 0.85 et le
rendement est ´égale a` 0.87.
2- Déterminer :
a) L’intensité de courant absorbe
b) Les pertes joule au stator

République du Sénégal CENTRE DE FORMATION
PROFESSIONNELLE
OFFICE NATIONALE DE L’ENSEIGNEMENT CATHOLIQUE
(ONECS)
.
DIRECTION DE L’ENSEIGNEMENT CATHOLIQUE (DIDEC)
DON BOSCO – THIES
M DIAGNE
c) Les pertes joule au rotor
d) Le glissement et la vitesse de rotation
e) Le couple utile
BONNE CHANCE !!!
