Qualité de l'énergie électrique : Perturbations et amélioration

17/03/2025
1

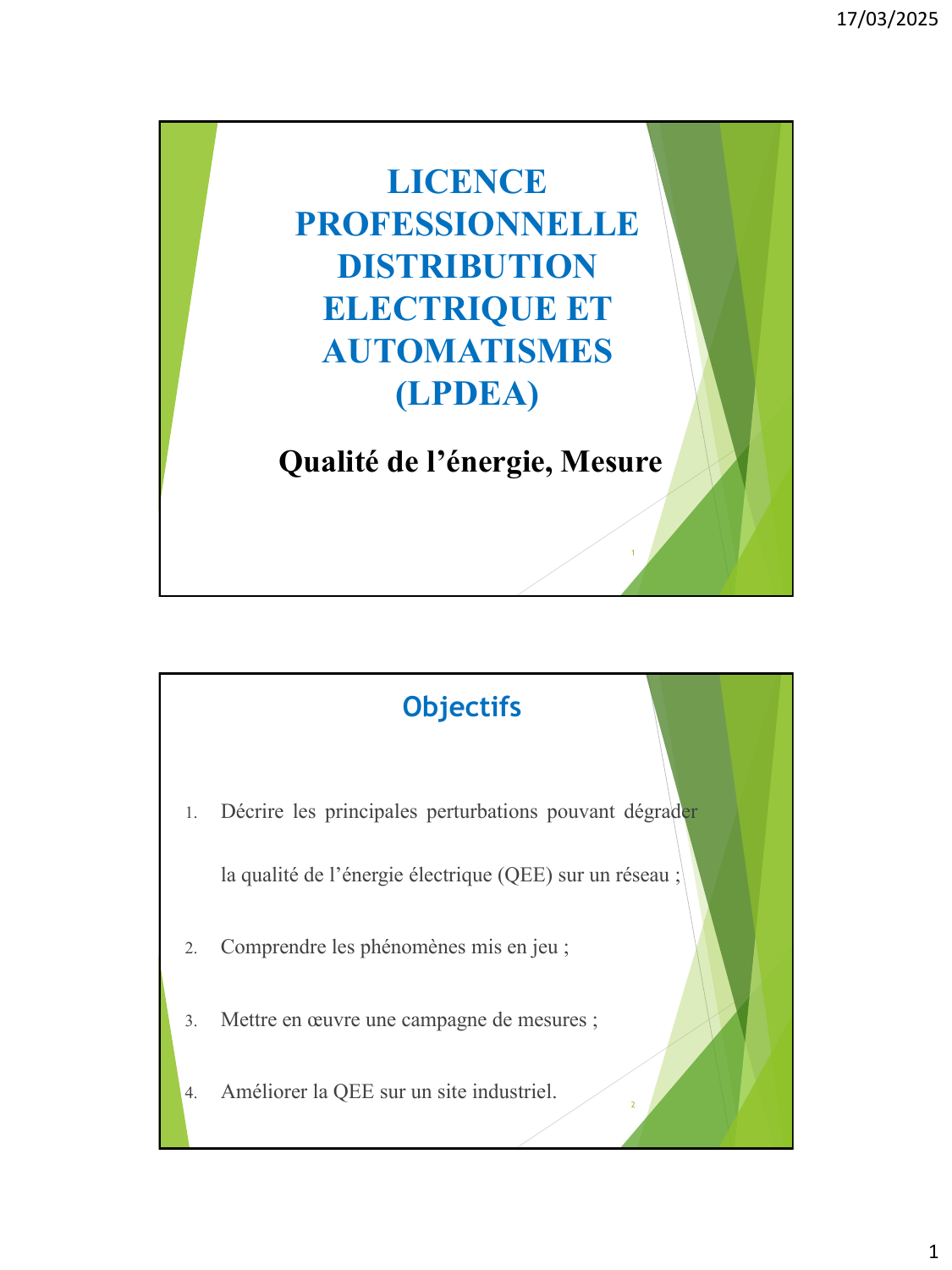

LICENCE
PROFESSIONNELLE
DISTRIBUTION
ELECTRIQUE ET
AUTOMATISMES
(LPDEA)
Qualité de l’énergie, Mesure
1
Objectifs
1. Décrire les principales perturbations pouvant dégrader
la qualité de l’énergie électrique (QEE) sur un réseau ;
2. Comprendre les phénomènes mis en jeu ;
3. Mettre en œuvre une campagne de mesures ;
4. Améliorer la QEE sur un site industriel. 2

17/03/2025
2
Contenu
1. Dégradation de la QEE : origines –caractéristiques –
définitions
2. Influence de la QEE sur le fonctionnement des charges
3. Niveau de QEE : exigences –contrôle –analyse
4. Les méthodes et moyens techniques pour améliorer la
QEE 3
3/17/202
54
Qualité de l’énergie
En quoi ça consiste?
Onde de tension sinusoïdale d’amplitude
et de fréquence préétablies (constantes)
Qualité de
l’énergie
électrique QEE ??
Absorption sinusoïdale, bon
facteur de puissance,…..etc
Axe
multidisciplinaire
Capacité, Régime du neutre, Protection,
Sécurité, flexibilité, contrôle…etc
Puissance, caractéristique de
démarrage, protection,…etc
Respect des contrats fournisseur-client

17/03/2025
3
Chapitre I
Dégradation de la QEE:
définitions-origines –caractéristiques
5
Introduction
Les perturbations dégradant la qualité de la tension peuvent résulter des :
1. Défauts dans le réseau électrique
2. Equipements perturbateurs :
6

17/03/2025
4

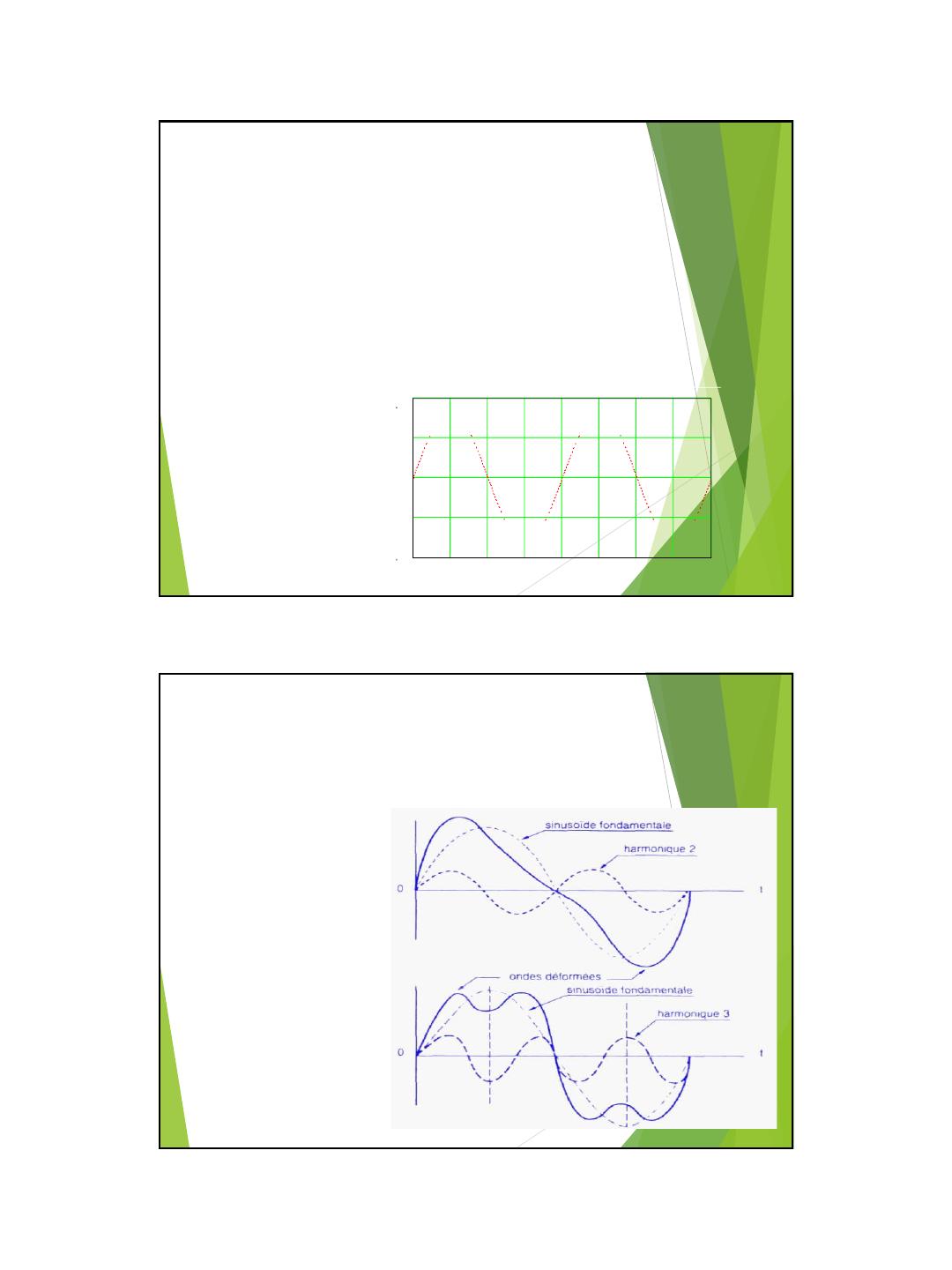

Introduction
La fourniture d’énergie électrique est satisfaisante
7
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04
400
200
0
200
400
325.269
325.269-
u t( )
0.040 t
8
Distorsions

17/03/2025
5
Harmonique
Les harmoniques
sont des tensions et des courants dont les fréquences sont des
multiples entiers de la fréquence fondamentale de l'alimentation.
Les inter-harmoniques
sont des tensions et des courants dont les fréquences sont des
multiples non entiers de la fréquence fondamentale de l'alimentation
9

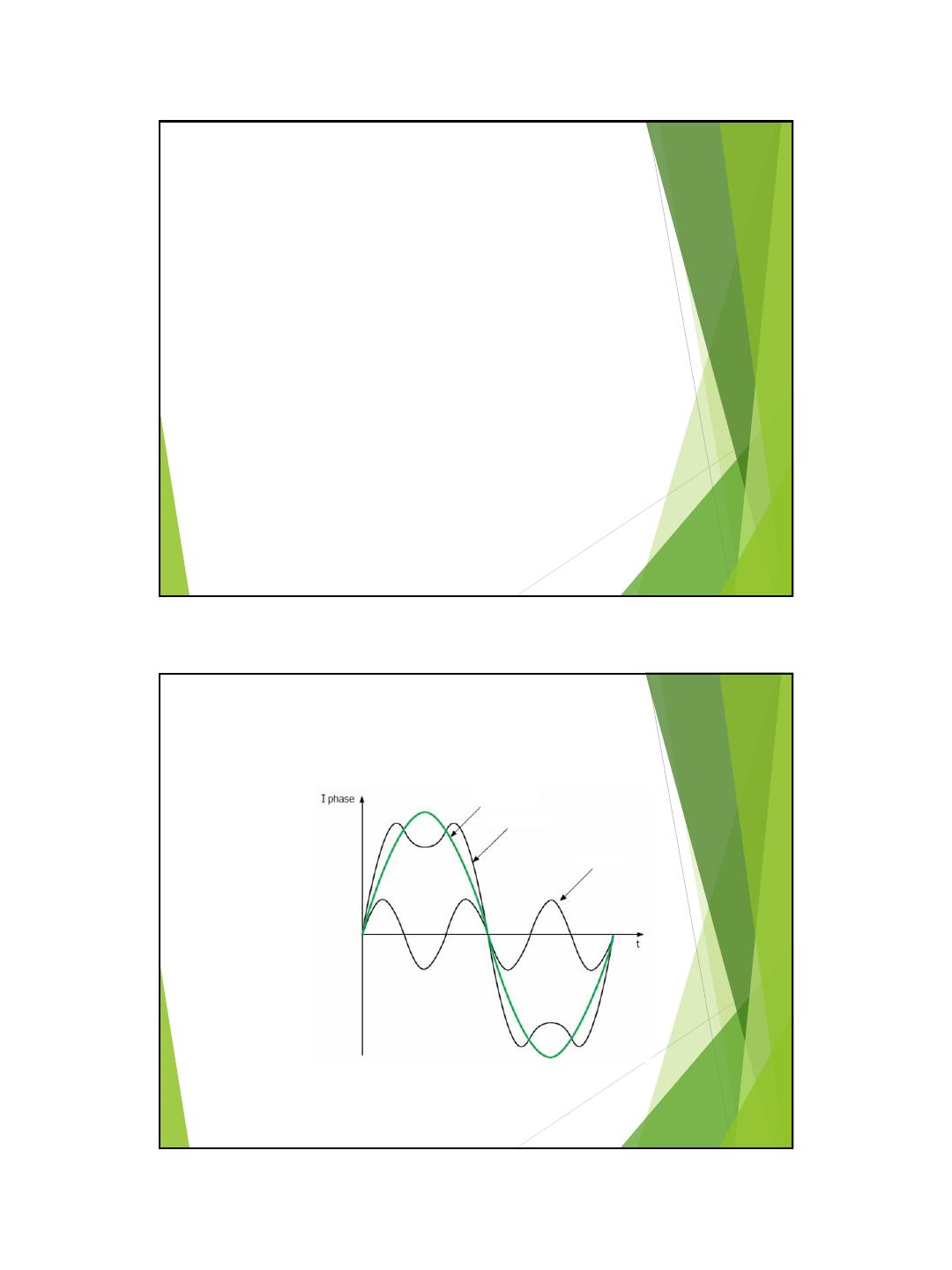

Harmonique
10
