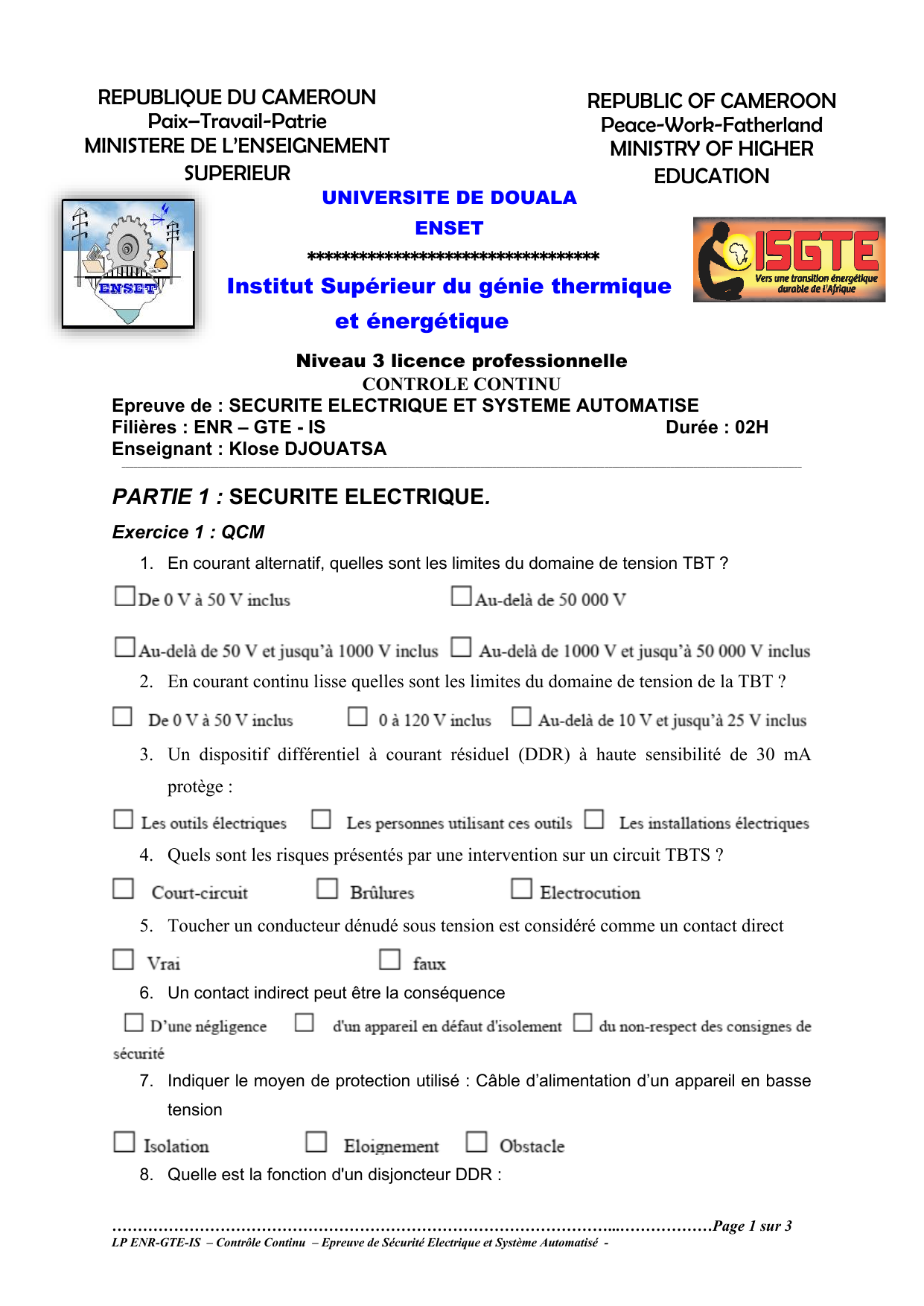

Sécurité Électrique et Systèmes Automatisés - Contrôle Continu

……………………………………………………………………………………...………………Page 1 sur 3
LP ENR-GTE-IS – Contrôle Continu – Epreuve de Sécurité Electrique et Système Automatisé -
Niveau 3 licence professionnelle
CONTROLE CONTINU
Epreuve de : SECURITE ELECTRIQUE ET SYSTEME AUTOMATISE
Filières : ENR – GTE - IS Durée : 02H
Enseignant : Klose DJOUATSA
________________________________________________________________________________________________________________________________________________________________________________
PARTIE 1 : SECURITE ELECTRIQUE.
Exercice 1 : QCM
1. En courant alternatif, quelles sont les limites du domaine de tension TBT ?
2. En courant continu lisse quelles sont les limites du domaine de tension de la TBT ?
3. Un dispositif différentiel à courant résiduel (DDR) à haute sensibilité de 30 mA
protège :
4. Quels sont les risques présentés par une intervention sur un circuit TBTS ?
5. Toucher un conducteur dénudé sous tension est considéré comme un contact direct
6. Un contact indirect peut être la conséquence
7. Indiquer le moyen de protection utilisé : Câble d’alimentation d’un appareil en basse
tension
8. Quelle est la fonction d'un disjoncteur DDR :
UNIVERSITE DE DOUALA
ENSET
**********************************
Institut Supérieur du génie thermique
et énergétique
REPUBLIQUE DU CAMEROUN
Paix–Travail-Patrie
MINISTERE DE L’ENSEIGNEMENT
SUPERIEUR
REPUBLIC OF CAMEROON
Peace-Work-Fatherland
MINISTRY OF HIGHER
EDUCATION

……………………………………………………………………………………...………………Page 2 sur 3
LP ENR-GTE-IS – Contrôle Continu – Epreuve de Sécurité Electrique et Système Automatisé -
9. Un boitier dont le degré de protection est IP20 signifie qu’il est :
10. Parmi les 3 degrés de protection d’un appareil électrique suivants lequel est le plus
efficace :
Exercice 2 : QRO
1. Quelles sont les normes de réalisation du matériel électrique ?
2. Quelles les 03 composantes du triangle du feu ?
3. Quelles les procédures de consignation d’une installation électrique ?
4. Citer 03 types de propagation du feu.
5. Citer les types de protection contre le contact direct ?

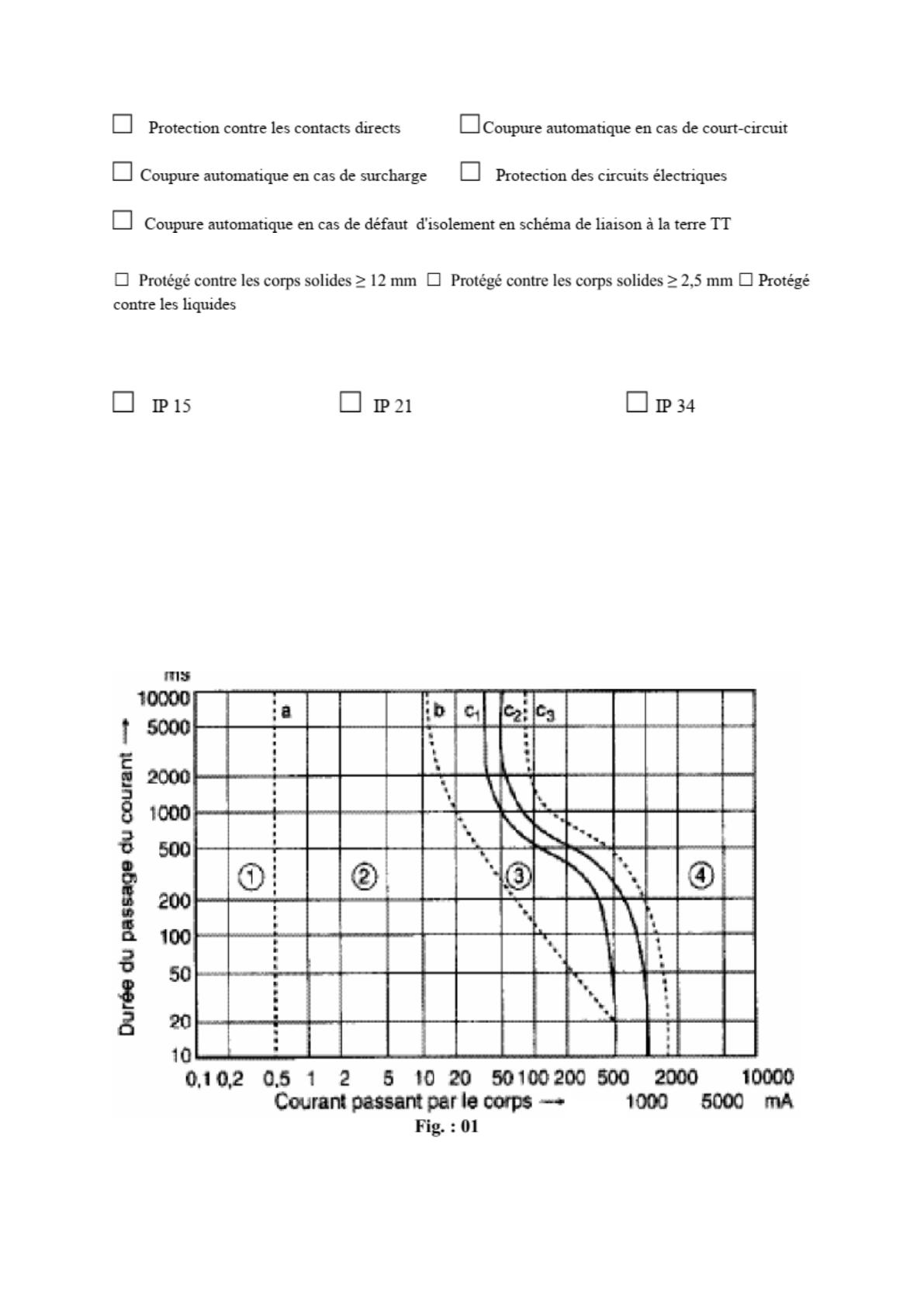

6. Sur la courbe suivante. Fig. 01, Pour chaque zone, donnez les risques
encourus. (Zone 1, Zone 2, Zone 3, Zone 4).
PARTIE 2 : Système Automatisé

……………………………………………………………………………………...………………Page 3 sur 3
LP ENR-GTE-IS – Contrôle Continu – Epreuve de Sécurité Electrique et Système Automatisé -

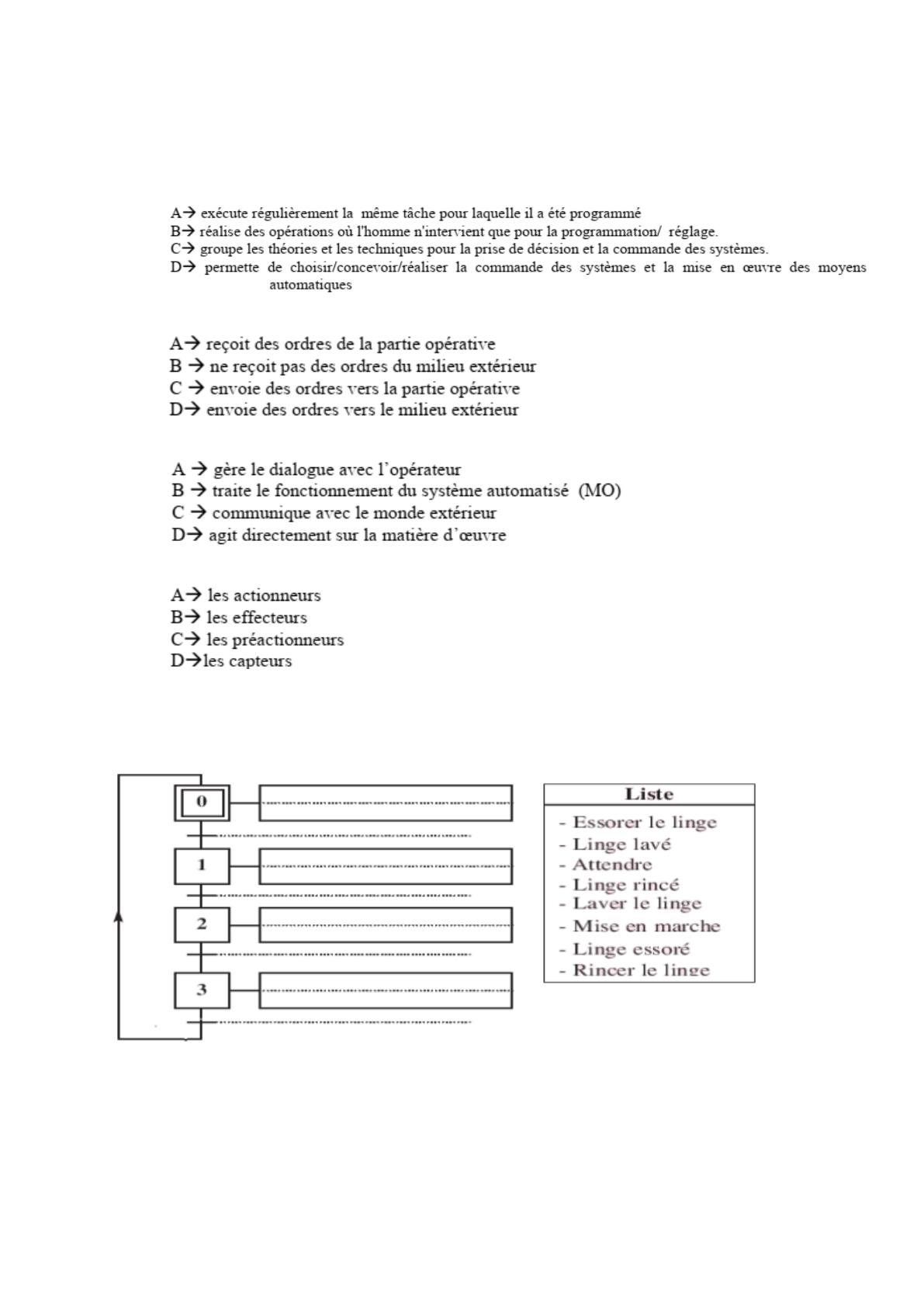

Exercice 3 : QCM
Parmi les différents choix de ceux qui suit, sélectionner le (les) convenable(s) :
i) Un Système Automatisé est un système qui :
ii) La partie commande (PC) d'un système automatisé
iii) La partie opérative (PO) d'un système automatisé
iv) Le dialogue PC-PO fait apparaître
Exercice 4 : Application
Compléter le GRAFCET d’un point de vue du système « Machine à laver » ci-
dessous, à partir de la liste suivante des tâches et des évènements fournis.
« Soigner votre présentation »
