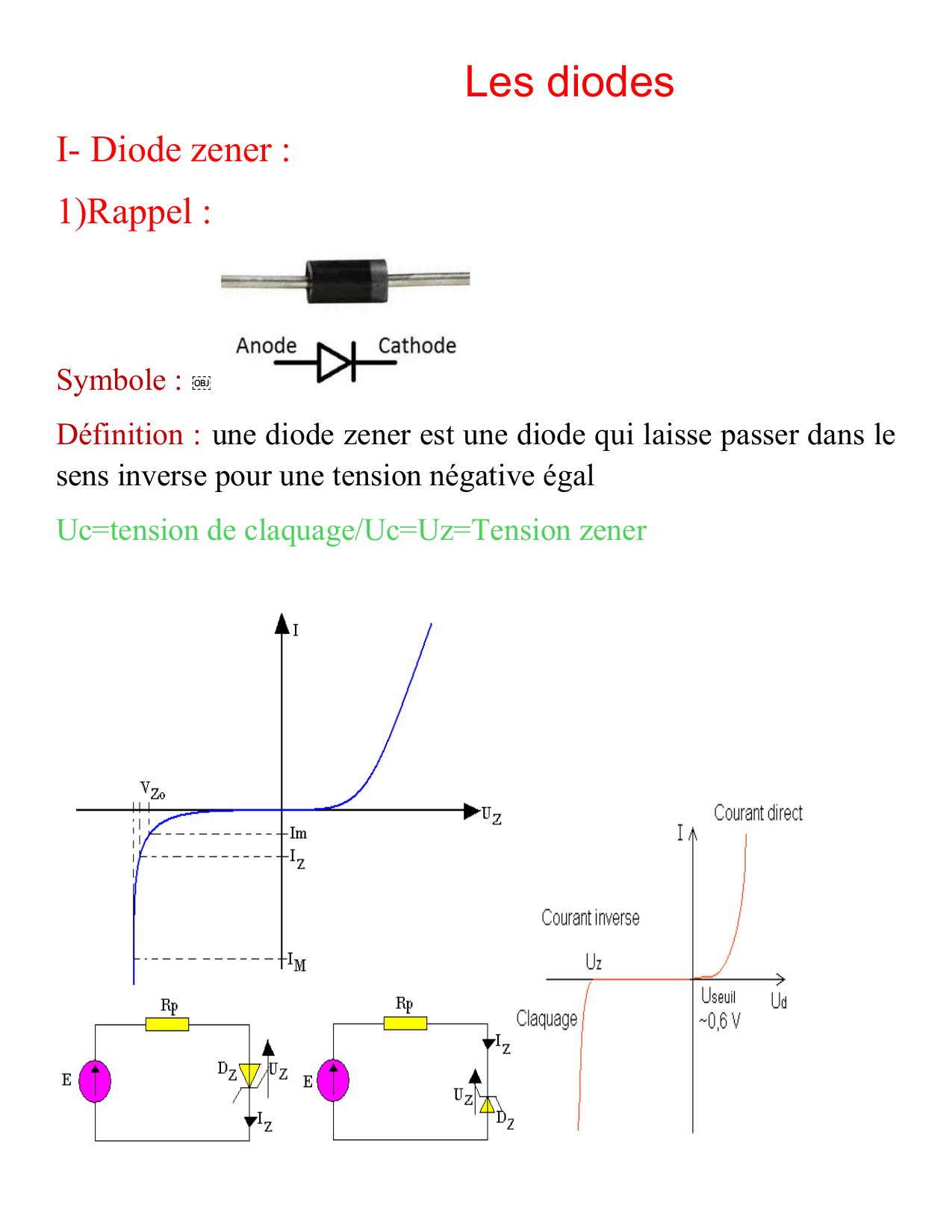

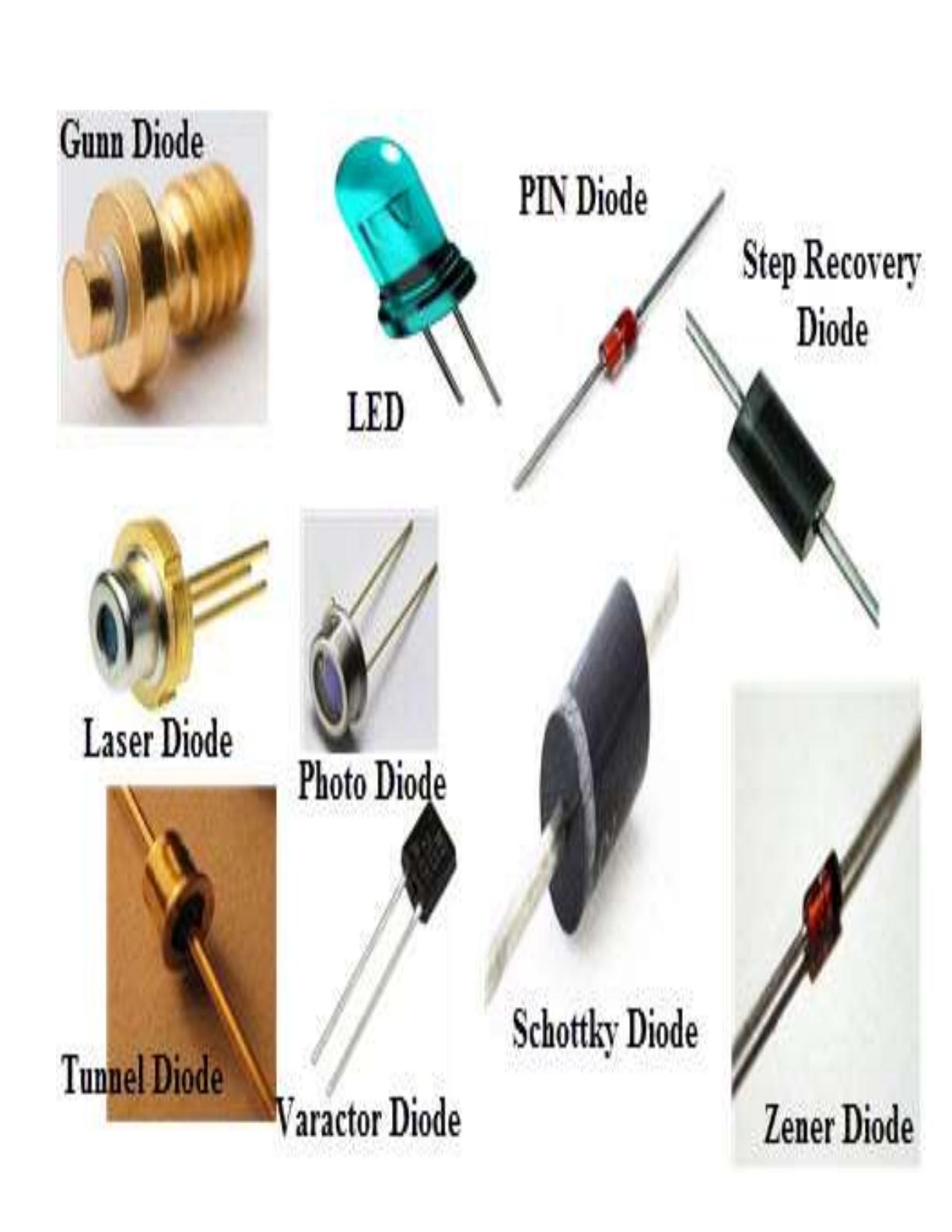

I- Diode zener :
1)Rappel :

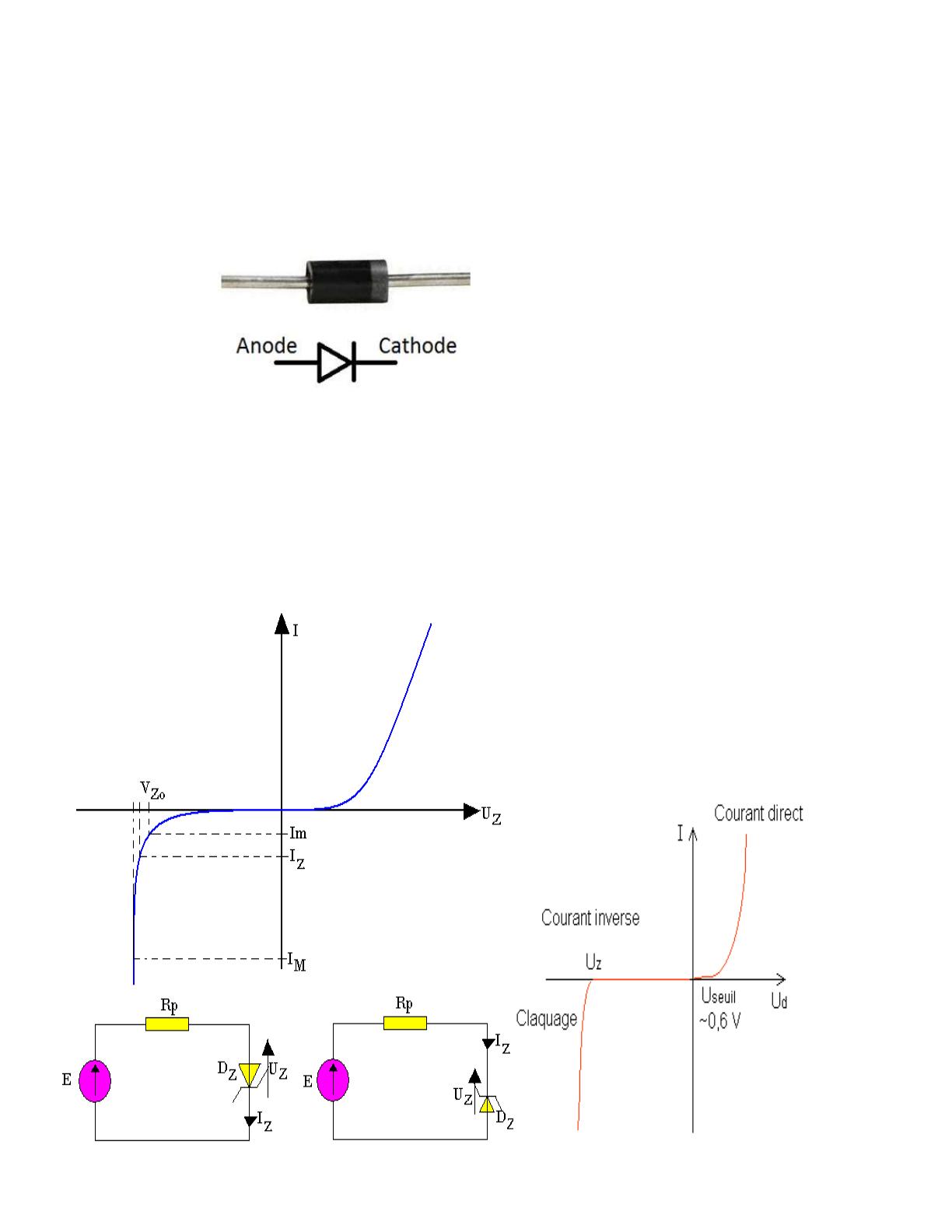

Symbole : 
Définition : une diode zener est une diode qui laisse passer dans le
sens inverse pour une tension négative égal
Uc=tension de claquage/Uc=Uz=Tension zener

Rq : linéariser la caractéristique tension intensité et calculer
2) caractéristique tension intensité d’une diode zener :
La diode Zener conduit en direct dès 0,7 V comme une diode
classique. En inverse, elle reste bloquée jusqu’à sa tension
Zener (Vz), puis laisse passer le courant tout en maintenant
une tension stable, ce qui permet de l’utiliser comme
régulateur de tension.
3) Utilisation d’une diode stabilisation des tensions :
Une diode zener peut être utiliser pour la stabilisation des
tensions électriques. En désire obtenir une tension stabilisé
(6v;10mA) à partir d’une tension source générateur 12v est
une diode zener.
On réalise le circuit suivant :
I2=20mA ; R1=Rq : Résistance de protection
R2=Rc : résistance de charge

Sachant que l’intensité du courant électrique se traverse la
diode zener est Iz=20mA.
1) Calculer le vecteur de résistance de R1?
UG-Uz-U1=0 or Uz=U2 et U1=R1xI2
D’ou R1xI1-UG-U2=0 donc R1xI2=UG-U2 donc R=
2) Calculer la valeur de la résistance de charge R2?
P=Uz x I2= R1 x I2
D’après la loi des mailles UG-U1-U2=0.
