Elektrik Devreleri I: Temel Kavramlara Giriş

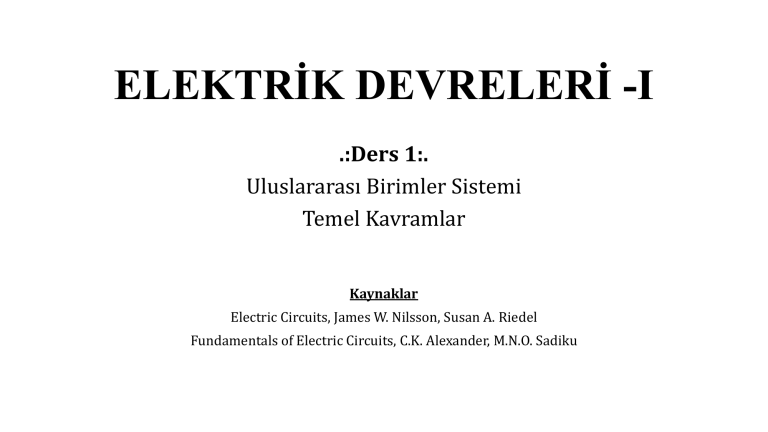

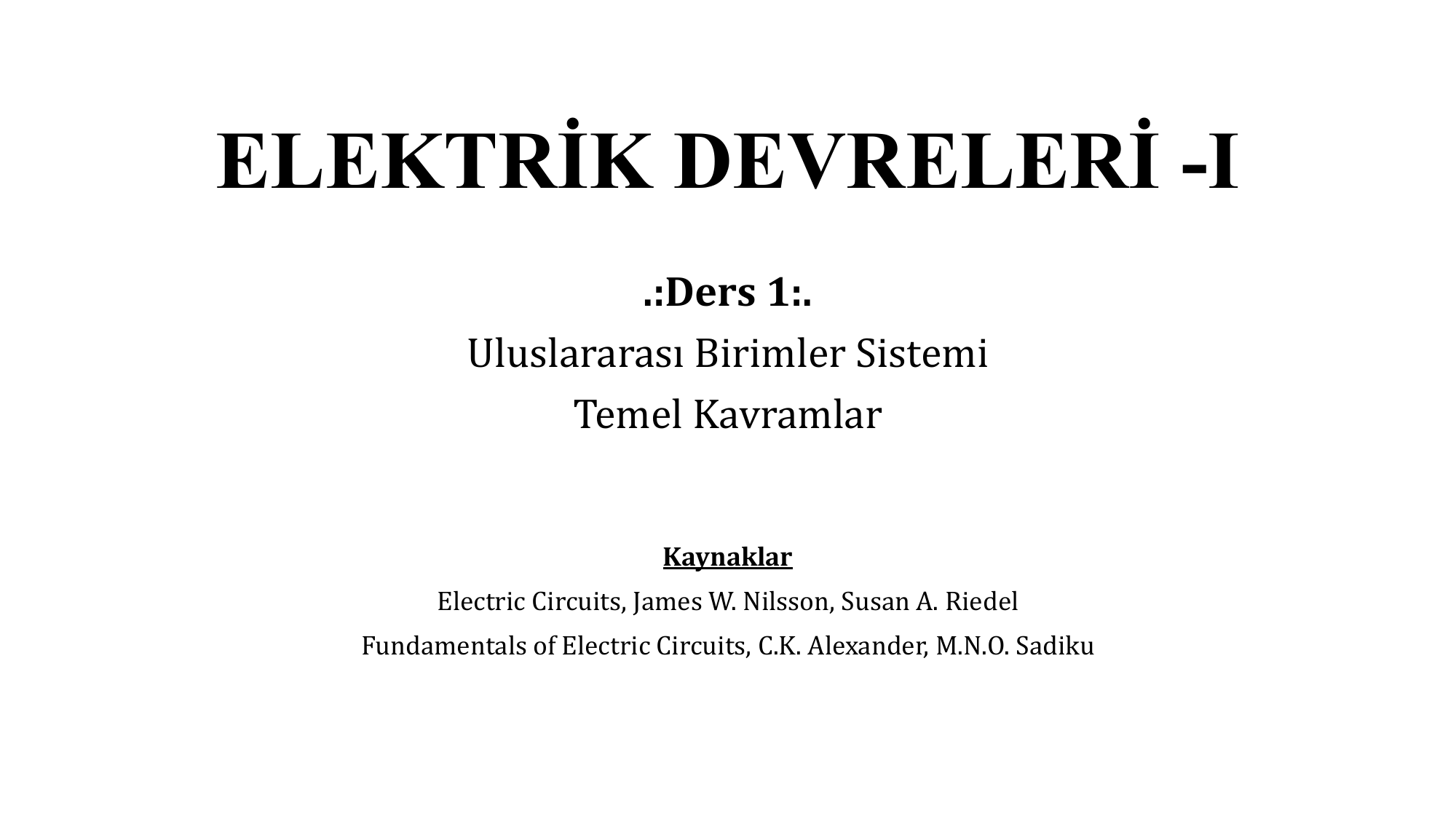

ELEKTRİK DEVRELERİ -I
.:Ders 1:.
Uluslararası Birimler Sistemi
Temel Kavramlar
Kaynaklar
Electric Circuits, James W. Nilsson, Susan A. Riedel
Fundamentals of Electric Circuits, C.K. Alexander, M.N.O. Sadiku

Uluslararası Birimler Sistemi
Elektrik-Elektronik Mühendisleri olarak ölçülebilir büyüklüklerle
uğraşırız. Ancak yapılan ölçümler yapıldığı ülkenin neresi olduğuna
bakılmaksızın herkesin anlayabileceği standart bir dille nakledilmelidir. Bunun
için Uluslararası Birimler Sistemi (SI) kullanılmaktadır.
SI birimler aşağıdaki yedi tanımlı niceliğe dayanır :
•Uzunluk
•Kütle
•Zaman
•Elektrik akımı
•Termodinamik sıcaklık
•Madde miktarı
•Işık şiddeti
2
Büyüklük Birimi Birim Sembolü
Uzunluk metre m
Kütle kilogram kg
Zaman saniye s
Elektrik Akımı amper A
Termodinamik Sıcaklık Kelvin K
Madde Miktarı mole mol
Işık Şiddeti kandela cd

Uluslararası Birimler Sistemi
Bu tanımlı nicelikler birleştirilerek çıkarılan birimler oluşturulur.
3
Terim Formülü Birimi Birim Sembolü
Frekans s-1 hertz Hz
Kuvvet kg∙m/s2newton N
Enerji veya İş N.m joule J
Elektrik yükü A.s coloumb C
Elektrik Potansiyel J/C volt V
Manyetik Akı V.s weber Wb
Güç J/s watt W
Elektrik Direnç V/A ohm Ω
Elektrik İletkenlik A/V siemens S
Elektrik Kapasite C/V farad F
Endüktans Wb/A henry H

Uluslararası Birimler Sistemi
Çoğu durumda SI birimi uygun şekilde kullanmak için ya çok küçük ya da
çok büyüktür.Bu durumda birimle birlikte 10’un kuvvetlerini gösteren
standart ön ekler kullanılır.
4
 Sembol Kuvvet
atto a 10-18
femto f 10-15
piko p 10-12
nano n 10-9
mikro 10-6
mili m 10-3
senti c 10-2
desi d 10-1
deka da 10
hekto h 102
kilo k 103
mega M 106
giga G 109
tera T 1012

5
Kısaltma Değeri
T1012
G109
M106
k103
m10-3
µ10-6
n10-9
p10-12
Sayı mili mikro nano
0,0568 56,8m
0,000325
0,00000245
0,000000002
Sayı kilo mega giga
120 0,12k
1595
1236000
1200000000
Uluslararası Birimler Sistemi
Alıştırma :
