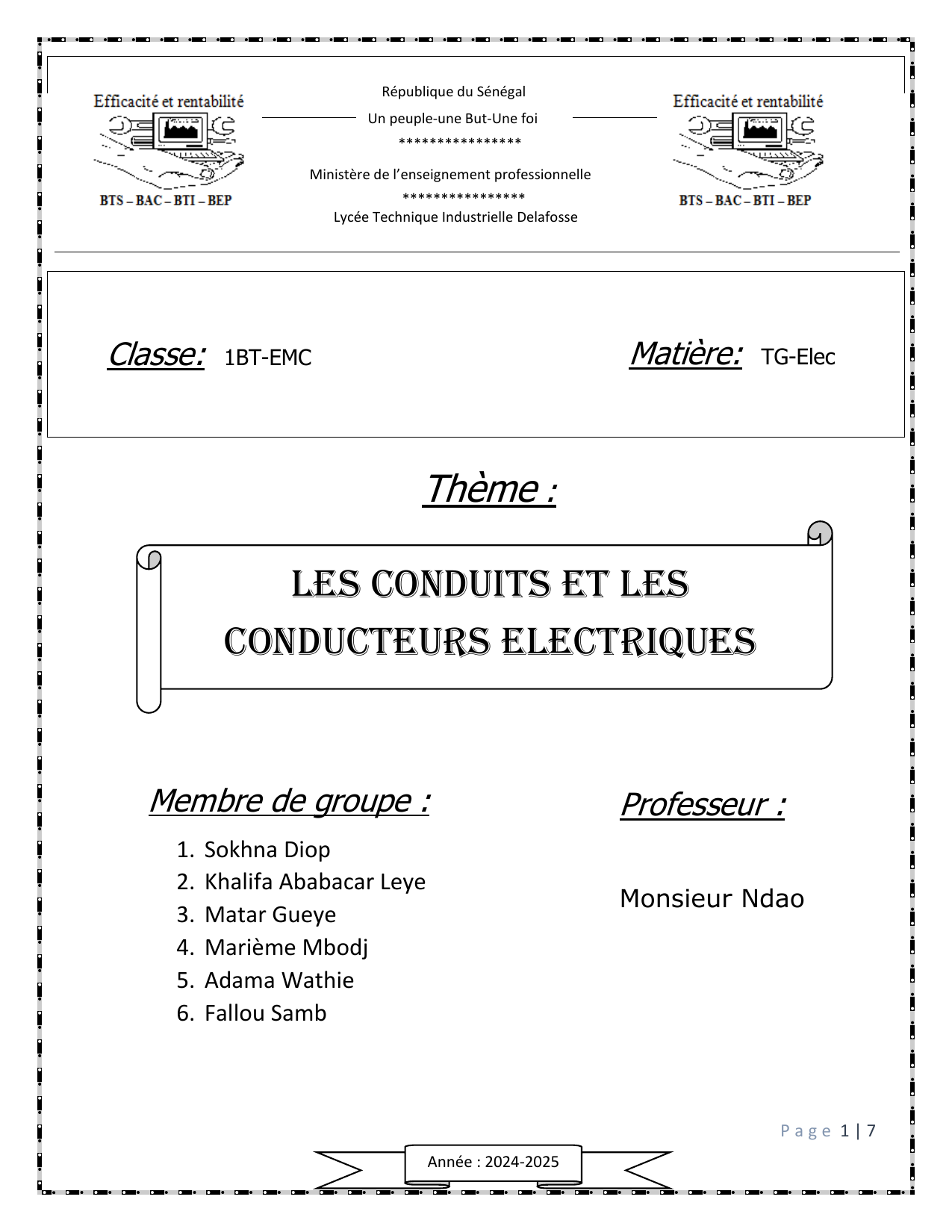

Les Conduits Et les
conducteurs Electriques
Professeur :
Monsieur Ndao
Année : 2024-2025
P a g e 2 | 7
Table des matières
I. Introduction .............................................................................................................................................................. 3
II. La différence entre les conduits et les conducteurs ........................................................................... 3
a. Pour les conduits : .................................................................................................................................................... 3
b. Pour les conducteurs : ......................................................................................................................................... 3
III. Les différents types de conduit et conducteur .................................................................................... 4
A. Les types de conduits sont : ................................................................................................................................... 4
B. Les types de conducteurs sont : ............................................................................................................................ 4
IV. Déterminer ou choisir une section de conduit ........................................................................................ 5
1. Pour les conducteurs : ............................................................................................................................................. 5
2. Pour les conduits : .................................................................................................................................................... 6
V. Conclusion .................................................................................................................................................................. 7
P a g e 3 | 7
I. Introduction
Les conduits et les conducteurs sont fondamentaux dans le domaine de
l’électricité. Les conduits servent à protéger les câbles électriques des
dommages physiques des intempéries et des risques de surchauffe. Il
facilite également une organisation optimale réduisant les risques de
confusion et assurant une installation sécurisée.
Les conducteurs, quant à eux, sont les matériaux qui acheminent
l’électricité grâce à leur excellente conductivité. Ils sont fabriqués
principalement en cuivre ou en aluminium, choisi pour leur efficacité et leur
résistance. Ces conducteurs sont conçus pour minimiser les pertes et
garantir un transfert énergétique fiable.
II. La différence entre les conduits et les
conducteurs
La différence entre les conduits et les conducteurs réside principalement
dans leurs fonctions et leurs caractéristiques dans les installations
électriques :
a. Pour les conduits :
Ce sont des enveloppes ou des tubes utilisés pour protéger et guider les
câbles électriques. Ils peuvent être rigides ou flexibles. Leur rôle principal
est de garantir la sécurité des installations en isolant les câbles et en les
protégeant contre les dommages mécaniques, l'humidité, et d'autres
agressions extérieures. Les matériaux courants sont : le PVC, le métal
(acier ou aluminium), polyéthylène, etc.
Exemples : Tuyaux électriques en PVC, conduits métalliques pour des
environnements industriels.
b. Pour les conducteurs :
Ce sont les parties actives des câbles électriques, conçues pour transporter
le courant électrique d'un point à un autre. Ils permettent la transmission
P a g e 4 | 7
d'énergie électrique ou de signaux dans une installation. Les matériaux
courants sont le cuivre, l’aluminium, et parfois des alliages spécifiques.
Exemples : Les fils de cuivre ou d'aluminium utilisés dans les câbles
électriques.
Les conduits sont des structures protectrices, tandis que les conducteurs
sont les éléments qui assurent la transmission de l'électricité. Ils sont
complémentaires dans une installation électrique, garantissant à la fois
efficacité et sécurité.
III. Les différents types de conduit et
conducteur
A. Les types de conduits sont :
Les conduits électriques rigides : fabriqués en métal (acier galvanisé,
aluminium) ou en PVC. Ils sont utilisés pour protéger les câbles électriques
dans les installations industrielles ou résidentielles.
Les conduits électriques flexibles: souvent fabriqués en matériau plastique
ou métallique flexible. Ils sont employés dans les installations nécessitant
une grande adaptabilité (par ex. des machines en mouvement).
Les conduits hydrauliques : ils sont utilisés pour le transport de fluides
comme l'eau ou l'huile. Disponibles en acier, cuivre, ou matériaux
synthétiques.
Les conduits pneumatiques : ils sont conçus pour transporter de l'air ou des
gaz. Elles sont souvent en plastique ou en acier inoxydable.
Les conduits enterrés : résistants à la pression et à la corrosion (ex. en
béton ou PVC renforcé). Ils sont employés pour la protection des câbles
sous terre.
B. Les types de conducteurs sont :
P a g e 5 | 7
Les conducteurs solides : composés de monofilament en cuivre ou
aluminium. Utilisés dans les circuits électriques simples.
Les conducteurs multibrins : qui sont constitués de plusieurs fils torsadés.
Il Fournit plus de flexibilité et est adapté aux installations dynamiques.
Les conducteurs isolés : qui sont recouverts d'un matériau isolant (PVC,
caoutchouc, etc.). Ils protègent contre les courts-circuits et les chocs
électriques.
Les conducteurs nus : qui sont sans isolation, comme les fils de terre ou de
mise à la masse. Ils sont très souvent utilisés dans les systèmes de
transmission d'énergie à haute tension.
Les conducteurs supraconducteurs : qui permettent de transporter
l'électricité sans perte de résistance, à très basse température.
Les conduits, tels que les rigides, flexibles, hydrauliques, pneumatiques ou
enterrés, servent à protéger ou transporter des câbles, fluides ou gaz,
tandis que les conducteurs, comme les solides, multibrins, isolés, nus ou
supraconducteurs, permettent la transmission de l’électricité ou de signaux
selon les besoins spécifiques des installations.
IV. Déterminer ou choisir une section de
conduit
Le choix de la section d’un conduit ou d’un conducteur dépend de plusieurs
critères techniques et pratiques :
1. Pour les conducteurs :
Intensité du courant électrique (en ampères) : Plus l’intensité est élevée,
plus la section doit être importante pour éviter la surchauffe.
