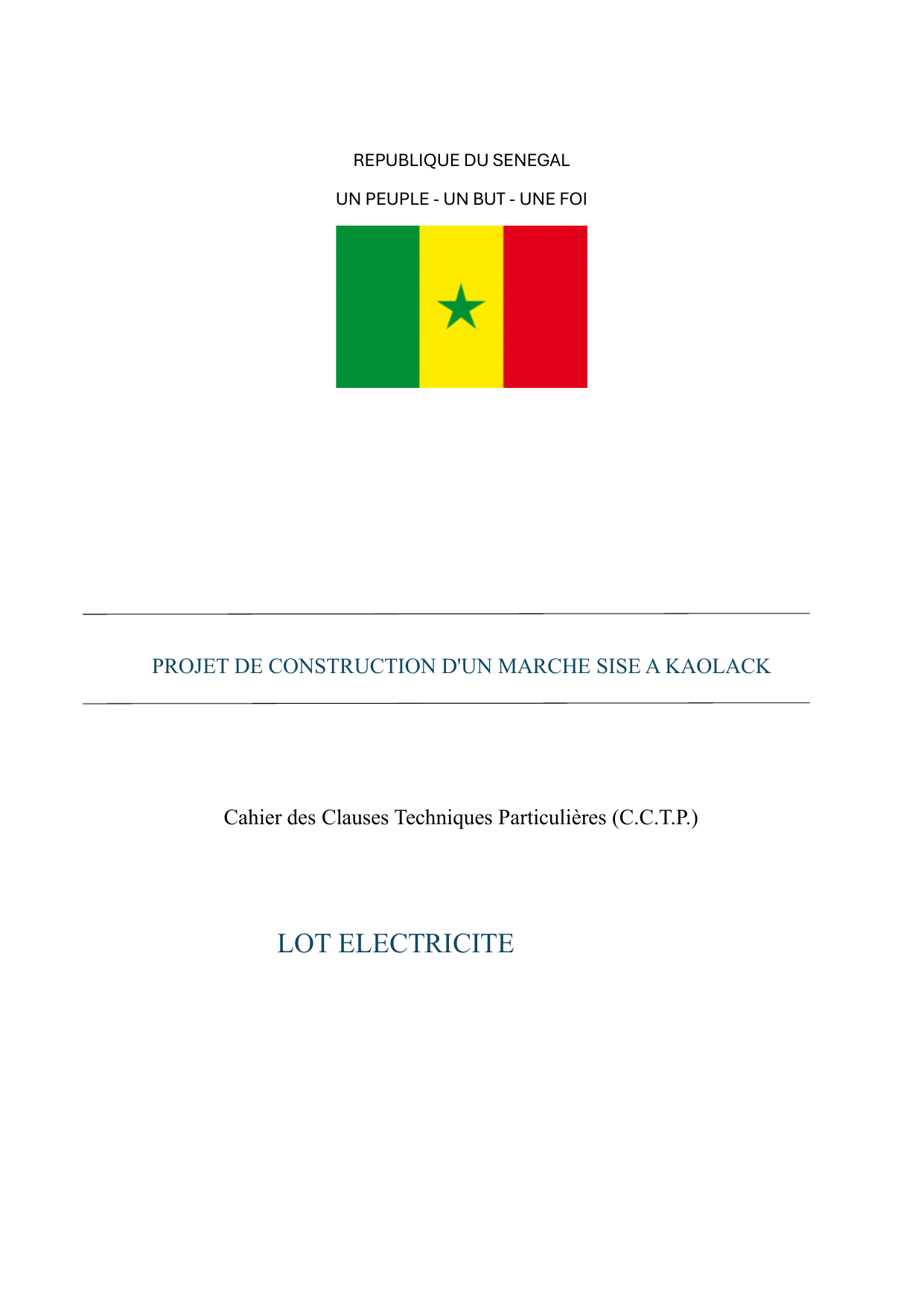

REPUBLIQUE DU SENEGAL
UN PEUPLE - UN BUT - UNE FOI
PROJET DE CONSTRUCTION D'UN MARCHE SISE A KAOLACK
Cahier des Clauses Techniques Particulières (C.C.T.P.)
LOT ELECTRICITE

Table des matières
PROJET DE CONSTRUCTION D'UN MARCHE SISE A KAOLACK ............................. 1
LOT ELECTRICITE CFA&CFO ................................................................................. 1
I. Préceptes généraux .............................................................................................. 3
1. OBJECTIF DES TRAVAUX ................................................................................ 3
1.1. Description des ouvrages de courant fort ............................................................. 3
1.1.1. BASE DES CALCULS ................................................................................. 3
1.1.2. Nature du courant électrique .......................................................................... 3
1.1.3. Chute de tension .......................................................................................... 4
1.1.4. Protection contre les contacts directs ............................................................... 4
1.1.5. Protection contre les contacts indirects ............................................................ 4
1.1.6. Mise à la terre .............................................................................................. 4
2. ALIMENTATION EN ENERGIE ELECTRIQUE.................................................... 4
2.1. Principe des installations .................................................................................. 4
2.2. Alimentation Moyenne Tension (MT) et Poste de transformation (le cas échéant) ..... 5
2.3. Filerie et raccordement ..................................................................................... 5
2.4. Chemins de câbles - canalisations - protection ..................................................... 5
2.4.1. Chemins de câbles........................................................................................ 5
2.4.2. Réseaux électriques ...................................................................................... 5
2.4.3. Conducteurs de protection ............................................................................. 6
II. Cahier des charges visant notre projet .................................................................... 7
3. Répartition des différents locaux ........................................................................... 7
3.1. Plan de mise à la terre ...................................................................................... 7
3.2. Plan des prises et forces .................................................................................... 7
3.3. Plan d’éclairage............................................................................................... 7
3.4. Plan des canalisations et distribution .................................................................. 8
3.5. Fiche de dimensionnement des bilans de puissance ............................................... 8
3.6. Plan – modèle schéma ...................................................................................... 8
3.7. Plan-modèle visualisation ................................................................................. 8

I. Préceptes généraux
1. OBJECTIF DES TRAVAUX
Le présent document a pour objectif de définir les spécifications du matériel ainsi que les
prestations à fournir dans le cadre du lot Électricité CFA&CFO relatif au projet de
construction d'un marché public composé de plusieurs secteurs répartis comme suit :
• Des cantines pour des achats et des ventes des produits
• Des locaux pour des chambres froides (de conservation et de production de glace)
• D’un bâtiment à usage administratif
Ce présent dossier sera complété par : le cadre quantitatif, les plans, les schémas de
distributions électrique.
1.1. Description des ouvrages de courant fort
1.1.1. BASE DES CALCULS
Il est rappelé que lors du dimensionnement les coefficient, d’utilisation (Ku), de simultanéité
(Ks) ainsi d’extension seront définis suivant les normes NF C 15-100.
1.1.2. Nature du courant électrique
La distribution dans le marché sera eectuée à partir du réseau SENELEC à travers un
poste de transformation positionné à côté du local de poste de police, la tension au
secondaire sera de «400 Volts triphasée »
Le régime du Neutre sera le suivant : Neutre mis directement à la terre - schéma T.T.

1.1.3. Chute de tension
La chute de tension admissible entre les bornes du disjoncteur général de branchement de
chaque comptage et l'appareil le plus défavorisé de la distribution n'excédera pas, en tenant
compte d'un fonctionnement à 100 % :
• 3% pour l’éclairage
• 5% pour les usages autres que l’éclairage
1.1.4. Protection contre les contacts directs
Les usagers seront protégés des parties actives sous tension, par un isolement total des
équipements. Après enlèvement de toutes les pièces qui peuvent se retirer sans outil, des
essais au doigt d'épreuve seront effectués, et aucune partie sous tension ne devra être
accessible. Pour ce faire, toutes les parties actives de l'appareillage, connexions, protections,
seront de conception pourvue d'une isolation. De même, les canalisations pénétrant dans les
divers matériels le feront en conservant la continuité entre l'isolement du câble, ou des
conduits, et l'isolement fonctionnel de l'appareil considéré.
1.1.5. Protection contre les contacts indirects
L'installation devra répondre aux prescriptions de la Norme concernant la protection contre
les contacts indirects par coupure automatique de l'installation.
Une interconnexion de toutes les masses métalliques du bâtiment permettra de protéger les
occupants contre les contacts directs. De même, seront mises à la terre des masses, tous les
éléments conducteurs accessibles simultanément, associés à des dispositifs de détection, des
défauts d'isolement compatibles avec le neutre.
1.1.6. Mise à la terre
Tous les ouvrages métalliques seront mis à la terre par le Titulaire du présent lot,
conformément aux normes en vigueur, notamment la NFC 15.100. L’Entreprise s’assurera de
la continuité de la terre pour ses réseaux et équipements, jusqu'à la borne de terre générale.
2. ALIMENTATION EN ENERGIE ELECTRIQUE
2.1. Principe des installations
L’origine de l’alimentation électrique du bâtiment sera le réseau public de Senelec. Le
raccordement se fera en basse tension à partir d’un poste MT/BT voisin si existant ou bien à
partir d’un réseau aérien. Dans les deux cas la distribution au niveau du marché sera issue
d’un tableau regroupant un ensemble de compteurs qui sera positionné au bout des mûres de
chaque lot de cantine. A partir des différents coffrets, on alimente les charges électriques
suivant les plans qui sont donnés en complément de ce descriptif.

2.2. Alimentation Moyenne Tension (MT) et Basse tension (BT)
Le poste sera de type préfabriqué dont les caractéristiques techniques seront établies dans la
fiche de dimensionnement.
2.3. Filerie et raccordement
• Les raccordements sur jeu de barres cuivre se feront directement en câble U1000R2V.
• Les raccordements vers les borniers se feront en fils H07VK.
• Les connexions des départs de puissance se feront directement pour les sections
supérieures à 6 mm² d’une part, et 10 mm² pour d’autre part ; dépendamment du local
à alimenter.
2.4. Chemins de câbles - canalisations - protection
2.4.1. Chemins de câbles
Les chemins de câbles seront dimensionnés pour recevoir 2/3 de canalisations en plus de
celles prévues au descriptif. Ils seront apparents, les éclisses auront une longueur au moins
égale à deux fois la largeur du chemin de câble et se fixeront sur les trois faces des dalles. Les
chemins de câbles autorisés sont :
• Les chemins de câbles type « Cablofil plus » de Métal Déployé agréés uniquement pour les
courants forts : il est constitué de ronds d’acier d’un diamètre minimum de 50/10 mm, Il a une
hauteur d’aile de 54 mm. Les fils sont soudés de telle manière qu’aucune partie saillante ne
puisse être dangereuse. Protection par zingage électrolytique Z275.
• Les chemins de câbles type tablette métallique perforée à bord rabattu ou dalle marine
agréés aussi pour les courants faibles : La hauteur d’aile desdits chemins de câbles est au
minimum de 48 mm. Protection par zingage électrolytique Z275.
• Pour les cheminements à l’extérieur, les mêmes types de chemins de câbles pourront être
utilisés mais en solution galvanisée à chaud.
2.4.2. Réseaux électriques
Tous les câbles force alimentant des équipements des services généraux seront de la série U
1000 R2V. Les câbles seront repérés comme indiqué ci-avant, à leur origine et à leur
aboutissement. Le présent lot aura à sa charge les alimentations nécessaires aux autres corps
d'état, telles que définies sur les plans, schémas joints au présent dossier. Tous les terminaux
(boites de jonction) situés dans des locaux humides seront obligatoirement étanches et seront
soumis à l'approbation de la Maîtrise d'Œuvre avant installation. Les connecteurs éventuels
seront d'un modèle soumis à l'approbation de la Maîtrise d'Œuvre.
