EGT : Support de cours sur les éléments généraux de transmission

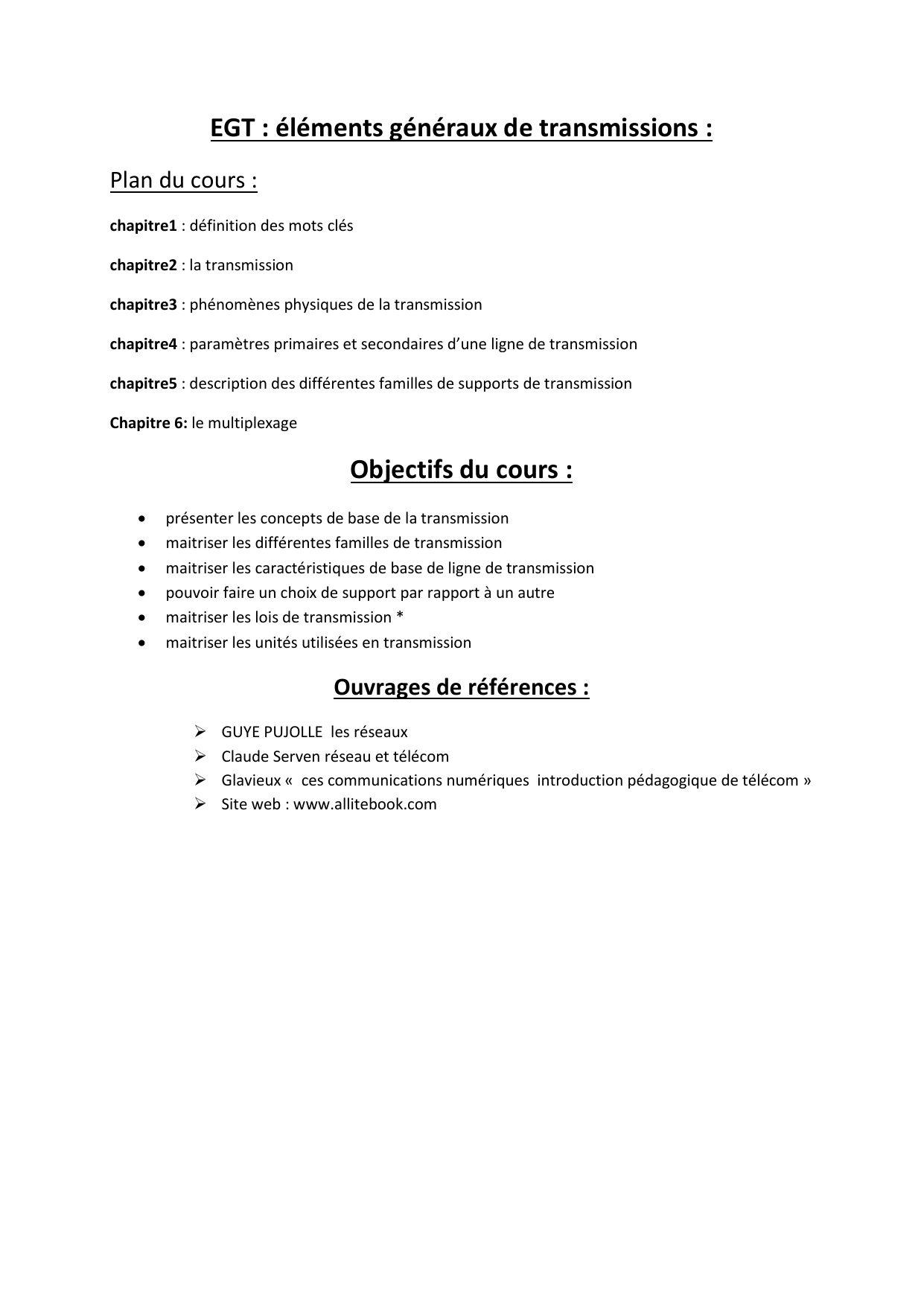

EGT : éléments généraux de transmissions :
Plan du cours :
chapitre1 : définition des mots clés
chapitre2 : la transmission
chapitre3 : phénomènes physiques de la transmission
chapitre4 : paramètres primaires et secondaires d’une ligne de transmission
chapitre5 : description des différentes familles de supports de transmission
Chapitre 6: le multiplexage
Objectifs du cours :
• présenter les concepts de base de la transmission
• maitriser les différentes familles de transmission
• maitriser les caractéristiques de base de ligne de transmission
• pouvoir faire un choix de support par rapport à un autre
• maitriser les lois de transmission *
• maitriser les unités utilisées en transmission
Ouvrages de références :
➢ GUYE PUJOLLE les réseaux
➢ Claude Serven réseau et télécom
➢ Glavieux « ces communications numériques introduction pédagogique de télécom »
➢ Site web : www.allitebook.com

Chapitre I : Définition des termes de base
1- Signal :
C’est une grandeur variable dans le temps et qui porte un message
Exemples :
Signal électrique : le message transporté est sous forme d’electricité
Signal électro magnétique : le signal envoyé est sous forme d’onde
Mathématiquement nous pouvons le définir :
S(t)=SoCOS(Ωt+β)
S(t) : signal variant dans le temps
So : le signal a l’origine ou l’amplitude à l’origine
Ω : la pulsation
Β : la phase ou l’angle
2- Signal analogique :
C’est une grandeur variant de manière continue. Cest un signal dont il est possible
théoriquement de trouver en cours du temps toute valeur. Il est représenté comme illustré
par le schéma suivant : (à faire)
3- Signal numérique :
C’est une grandeur ne prenant que des valeurs discrètes. Dans un tel signal il est possible de
prendre la valeur à un instant t donné.
La figure 2 l’illustre (à faire schéma)
✓ Inconvénients de la transmission analogique :
Taux d’erreur est élevé : nombre de bits requis x100
Nombre de bits total émis
- La limitation des types d’informations à envoyer
- -affaiblissement des signaux sur de longues distances
- Temps de traitement élevé
✓ Avantages de la transmission numérique :
-taux d’erreur très faible
-temps de traitement très faible
-variétés de types d’informations
-grande capacité de système
✓ Inconvénients :
-Utilisation de générateurs sur de longues distances
4-Canal de transmission :

C’est une voie de transmission on parle également de support de transmission .Il permet de
relier des éléments du réseau.
5-Multiplexage :
Technique permettant de transmettre plusieurs signaux sur le même support de
transmission de façon instantanée.
6-Modulation :
Technique permettant d’adapter le signal au support de transmission utilisé.
NB : Un signal analogique ou numérique est caractérisé par :
• une fréquence
• une phase
• une amplitude
• une tension.

Chapitre2 : LA transmission et ses caractéristiques
1-Definition :
La transmission de donnée en informatique et en télécom est l’ensemble des techniques relatives
aux échanges d’information entre dispositifs électroniques. Dans les systèmes complexes tels que les
ordinateurs, les serveurs …ces échanges de données s’effectuent d’une part entre les parties d’un
même dispositif et d’autre part entre les composants de dispositifs distants.
Lorsque les échanges s’effectuent entre plusieurs dispositifs dans un temps réel on parle de
transmission dans les réseaux télécom au sens le plus large la transmission de données concernent
toute communication d’un signal électrique lumineux ou électro magnétique analogique ou
numérique
DE manière générale la transmission s’effectue entre deux entités au minimum. L’entité émettrice
du message ou source de message. Dans la pratique surtout dans le réseau de télécom plusieurs
autres équipements peuvent être utilisés entre l’émetteur et le récepteur.
La figure1 suivante illustre une liaison simple de transmission :
MESSAGE Emetteur récepteur message
Source canal destination
Figure1 : une liaison simple de transmission
2-Situation de la transmission dans le réseau de télécommunication :
Techniquement un réseau de télécom est organisé en trois grandes parties qui sont :
➢ le réseau d’accès
➢ la transmission
➢ la commutation
Dans le cas du réseau fixe RTC on parle de :
• Distribution générale ou réseau d’accès fixe ou dernier kilomètres (réseau d’accès)
• la transmission
• la commutation
Dans les réseaux mobiles on parle de :
▪ Réseaux d’accès ou boucle locale radio ou sous système radio
▪ transmission
▪ commutation ou sous système réseau

Même s’il existe une partie qualifiée de transmission qui représente le réseau de transmission on
trouve également dans les autres parties, la transmission entre les entités .LA figure2 suivante
montre ses aspects :
Poste
(Schéma à faire)
3-Moyens de transmission :
On distingue trois grandes familles de transmission :
-les supports électroniques (supports guidés)
-supports lumineux (support guide)
-support électro magnétique
3.1-Support électrique :
Dans le type de support, le signal transmis est sous forme d’électricité on retrouve dans cette famille
-les supports, câble de cuivre
-les supports, câble coaxiaux
-les supports câbles aux paires torsadées
3.2- les supports lumineux :
Le signal transmis dans ce support est sous forme de lumière .On y trouve la fibre optique
3.3-supports électro magnétique :
Le signal transmis est sous forme d’ondes électro magnétiques. On y trouve
-Les faisceaux hertziens
-les satellites
-l’air pour les réseaux mobiles et réseaux sans fil
-etc.
4) Systèmes de transmission :
Un système de transmission est un ensemble d’équipements permettant de véhiculer des
informations entre deux ou plusieurs points. Dans un tel système on distingue de manière générale :
-la partie émission : composé d’un ou de plusieurs équipements
-la partie réception : également composé d’un ou de plusieurs équipements
