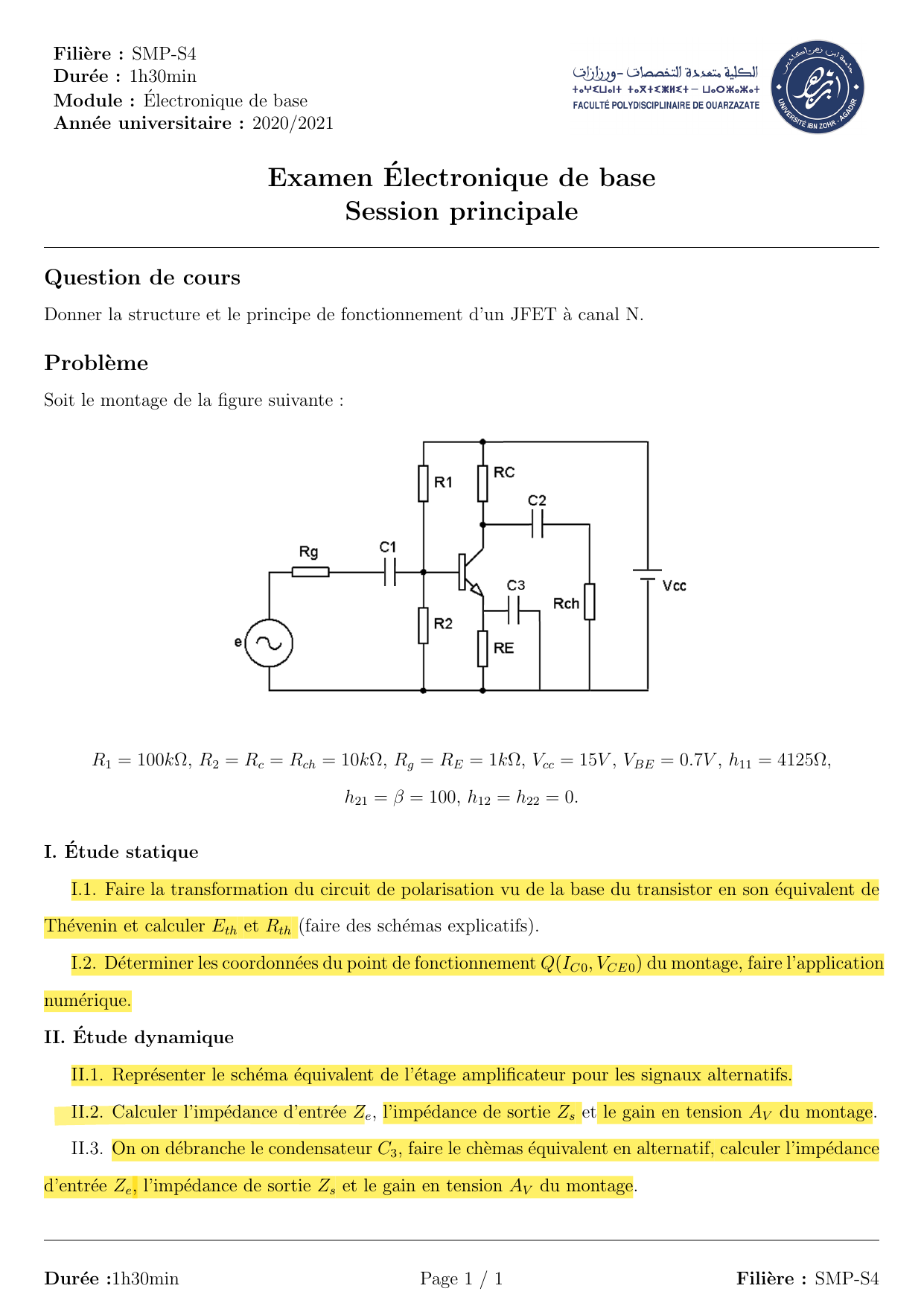

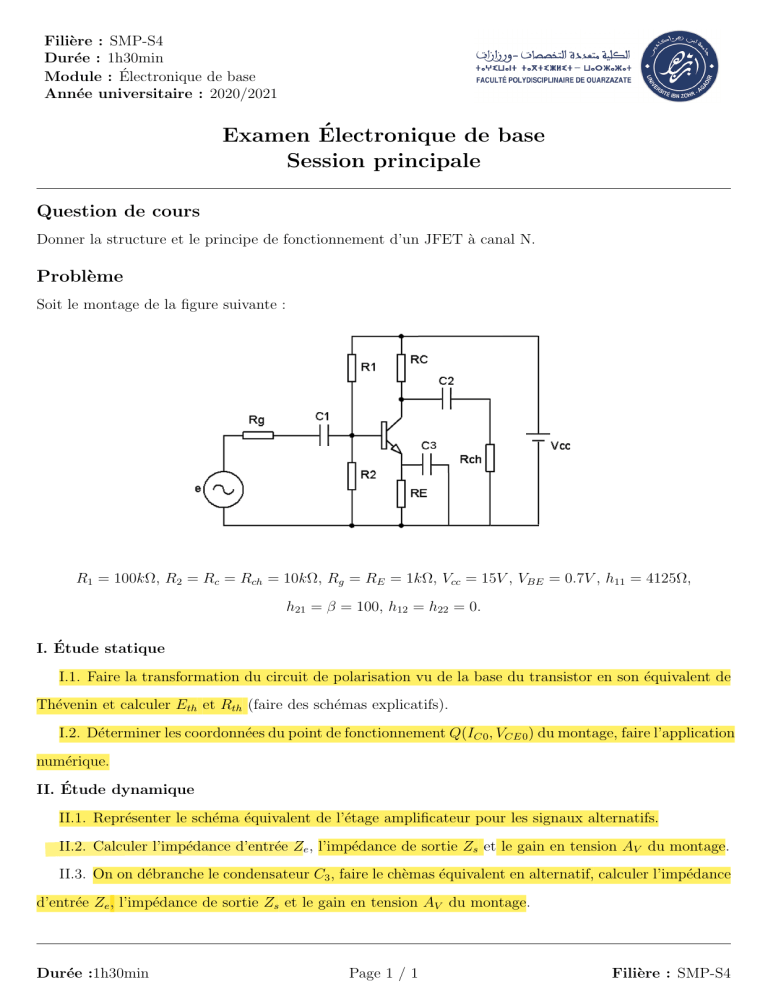

Examen Électronique de base SMP-S4: JFET et Amplificateur

Fili`ere : SMP-S4
Dur´ee : 1h30min
Module : ´ Electronique de base
Ann´ee universitaire : 2020/2021
Examen ´ Electronique de base
Session principale
Question de cours
Donner la structure et le principe de fonctionnement d’un JFET `a canal N.
Probl`eme
Soit le montage de la figure suivante :
R1= 100kΩ, R2=Rc=Rch = 10kΩ, Rg=RE= 1kΩ, Vcc = 15V,VBE = 0.7V,h11 = 4125Ω,
h21 =β= 100, h12 =h22 = 0.
I. ´ Etude statique

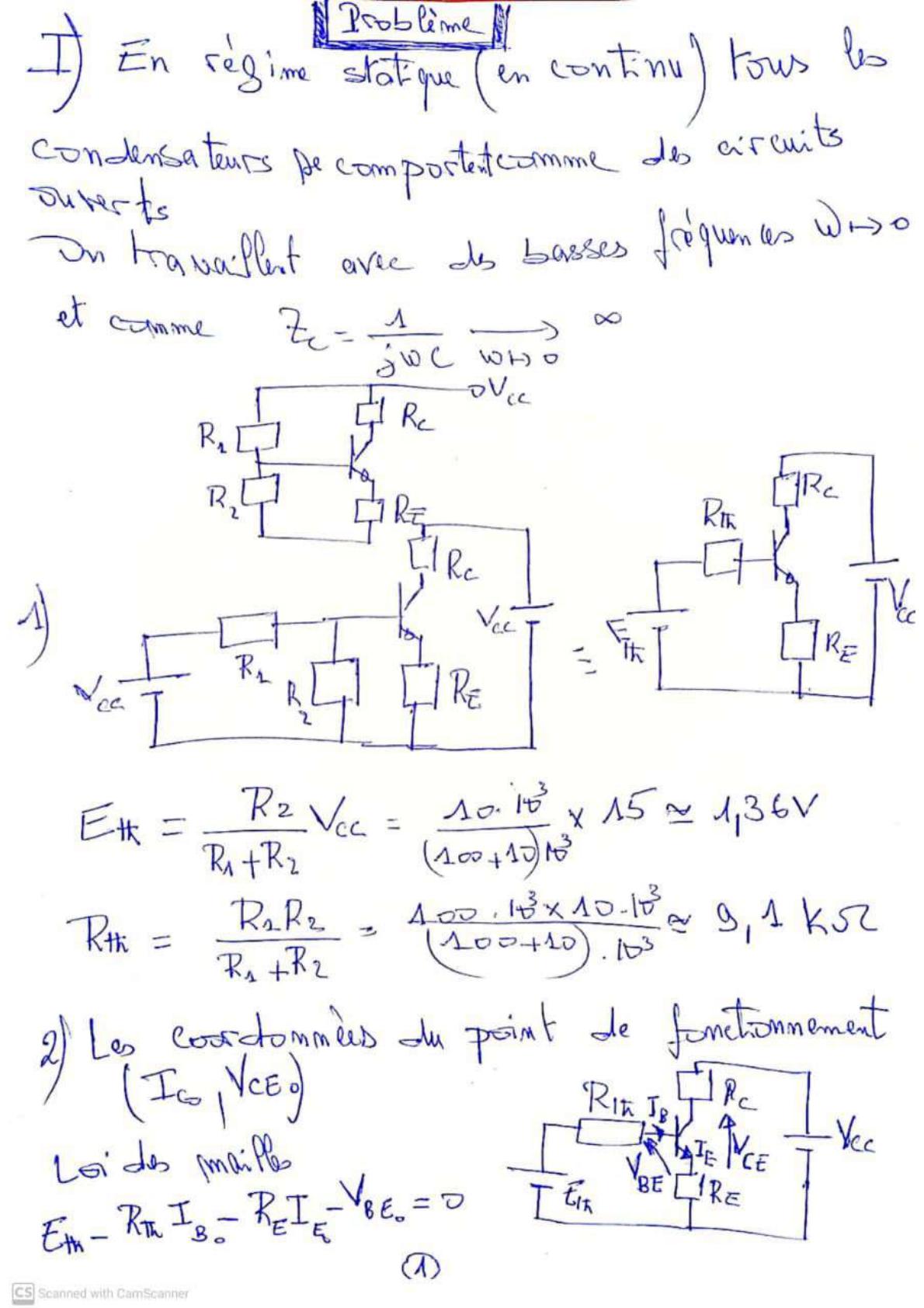

I.1. Faire la transformation du circuit de polarisation vu de la base du transistor en son ´equivalent de
Th´evenin et calculer Eth et Rth (faire des sch´emas explicatifs).

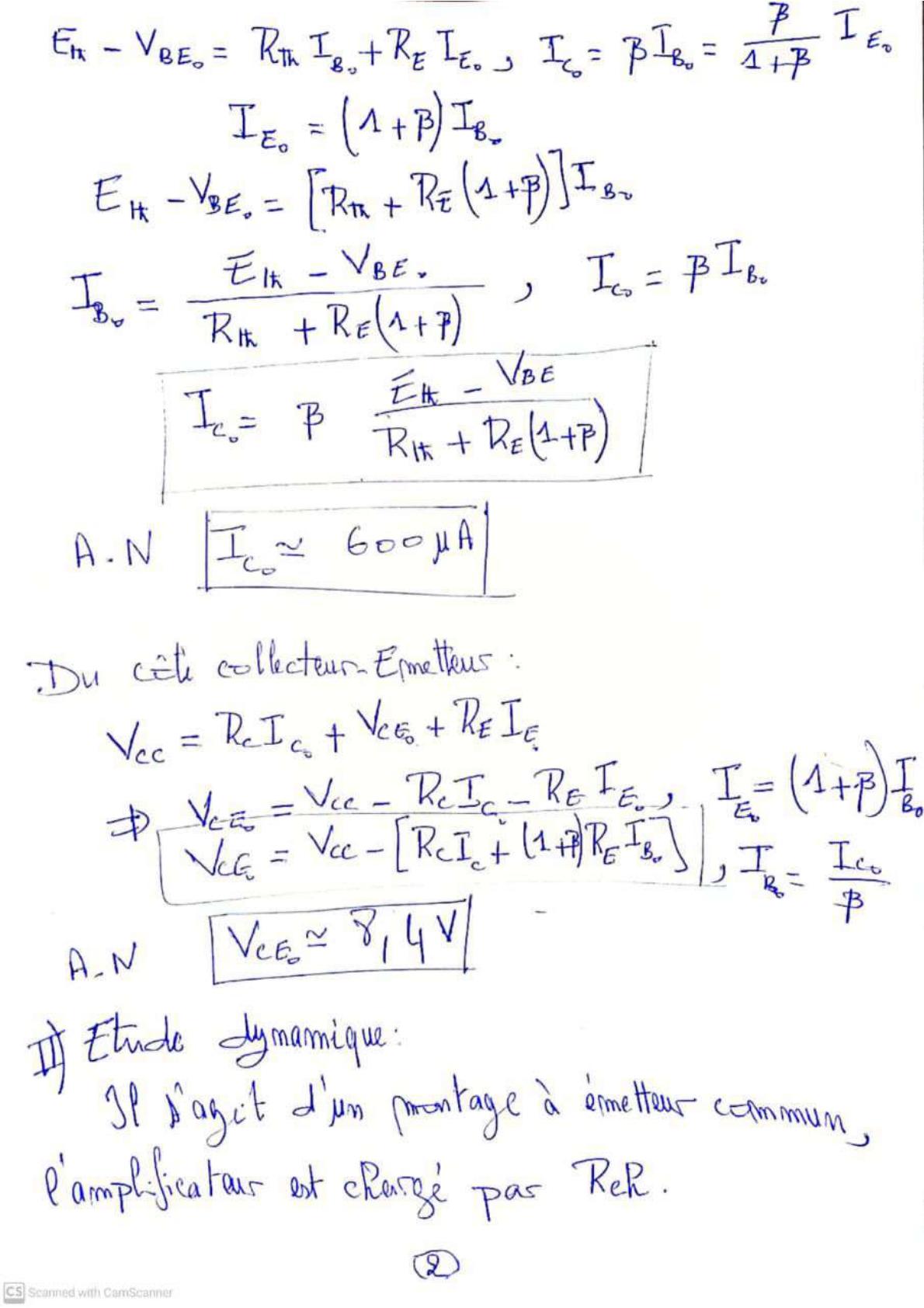

I.2. D´eterminer les coordonn´ees du point de fonctionnement Q(IC0, VCE 0) du montage, faire l’application
num´erique.
II. ´ Etude dynamique
II.1. Repr´esenter le sch´ema ´equivalent de l’´etage amplificateur pour les signaux alternatifs.

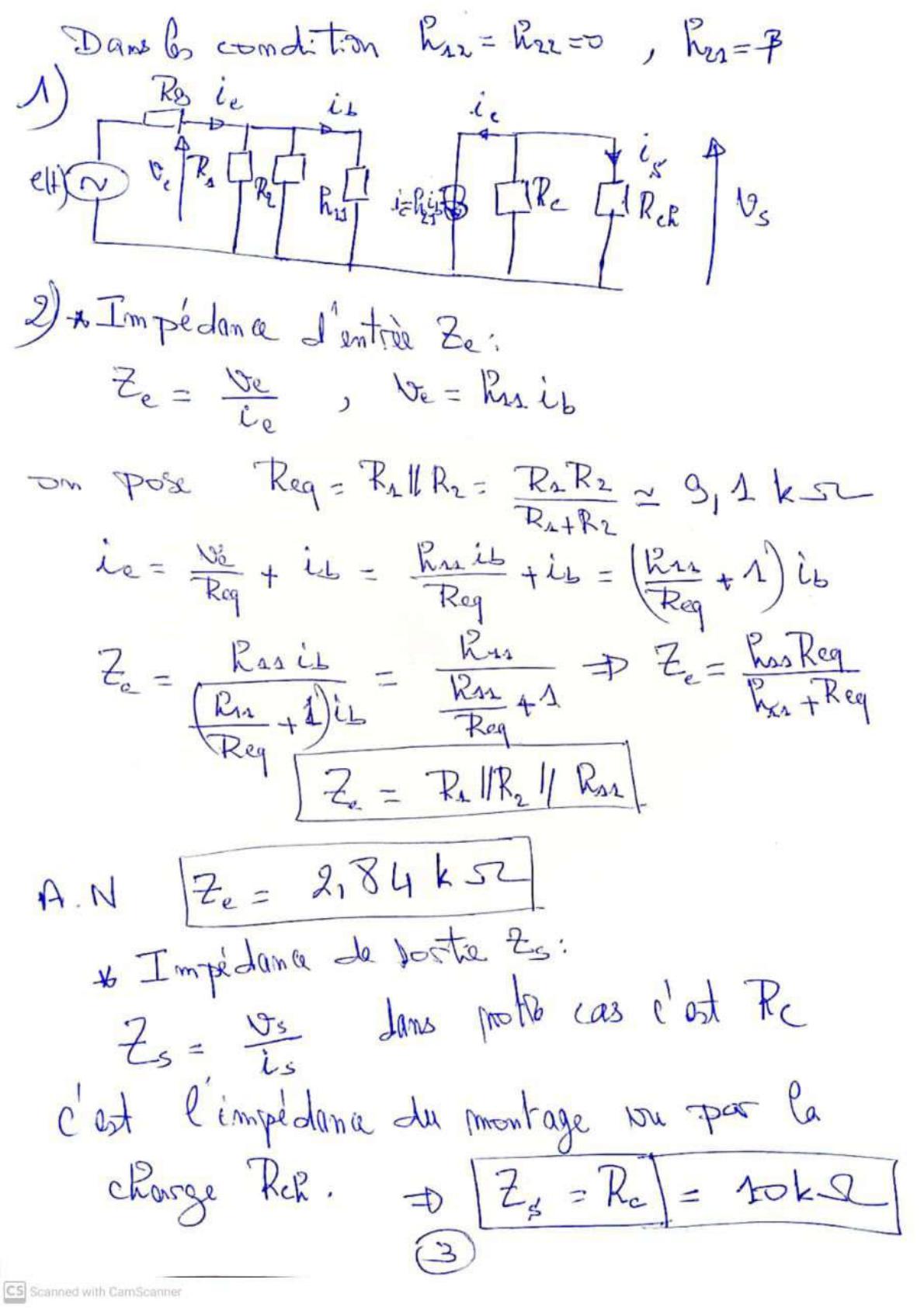

II.2. Calculer l’imp´edance d’entr´ee Ze, l’imp´edance de sortie Zset le gain en tension AVdu montage.

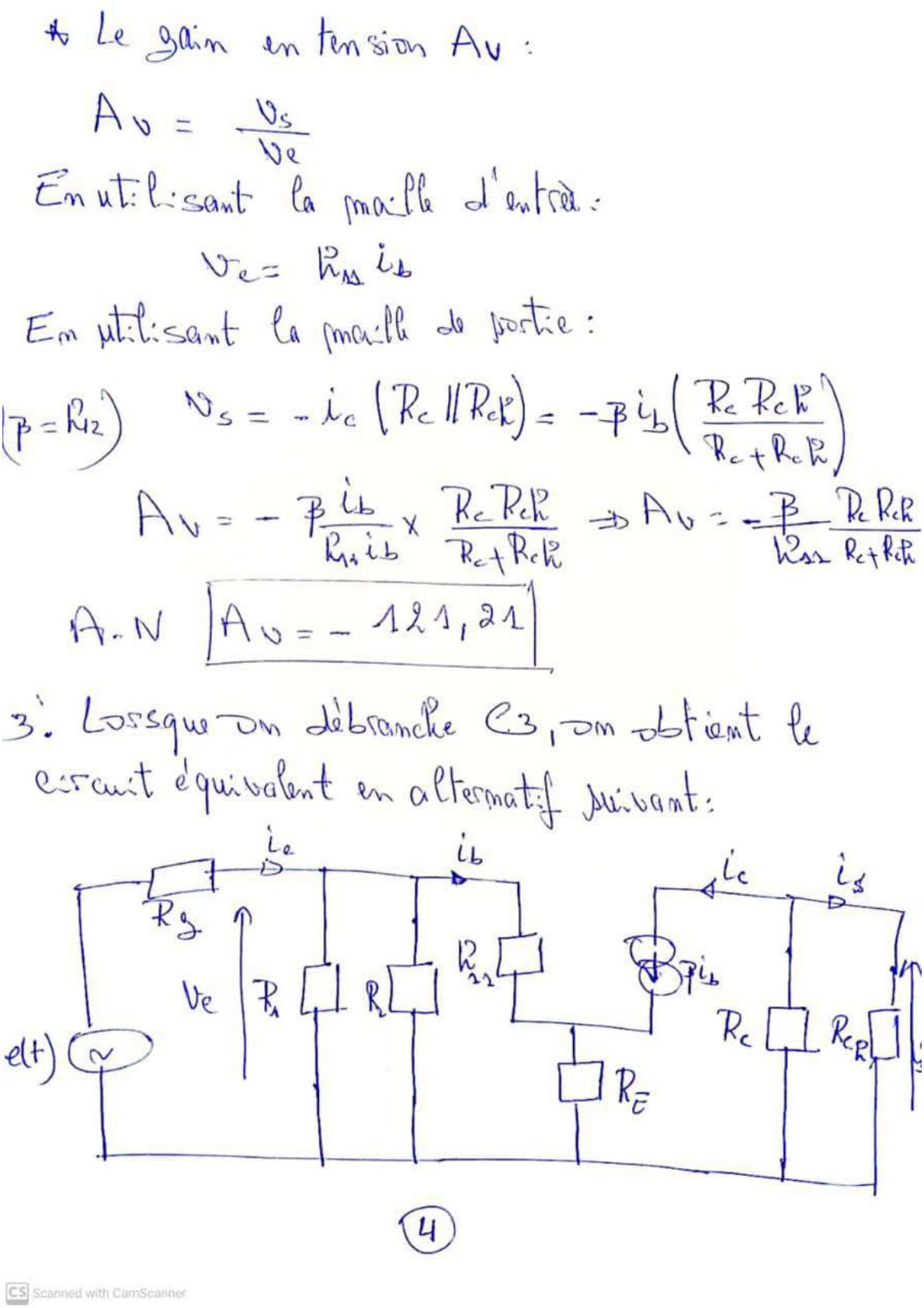

II.3. On on d´ebranche le condensateur C3, faire le ch`emas ´equivalent en alternatif, calculer l’imp´edance
d’entr´ee Ze, l’imp´edance de sortie Zset le gain en tension AVdu montage.
Dur´ee :1h30min Page 1 / 1 Fili`ere : SMP-S4
