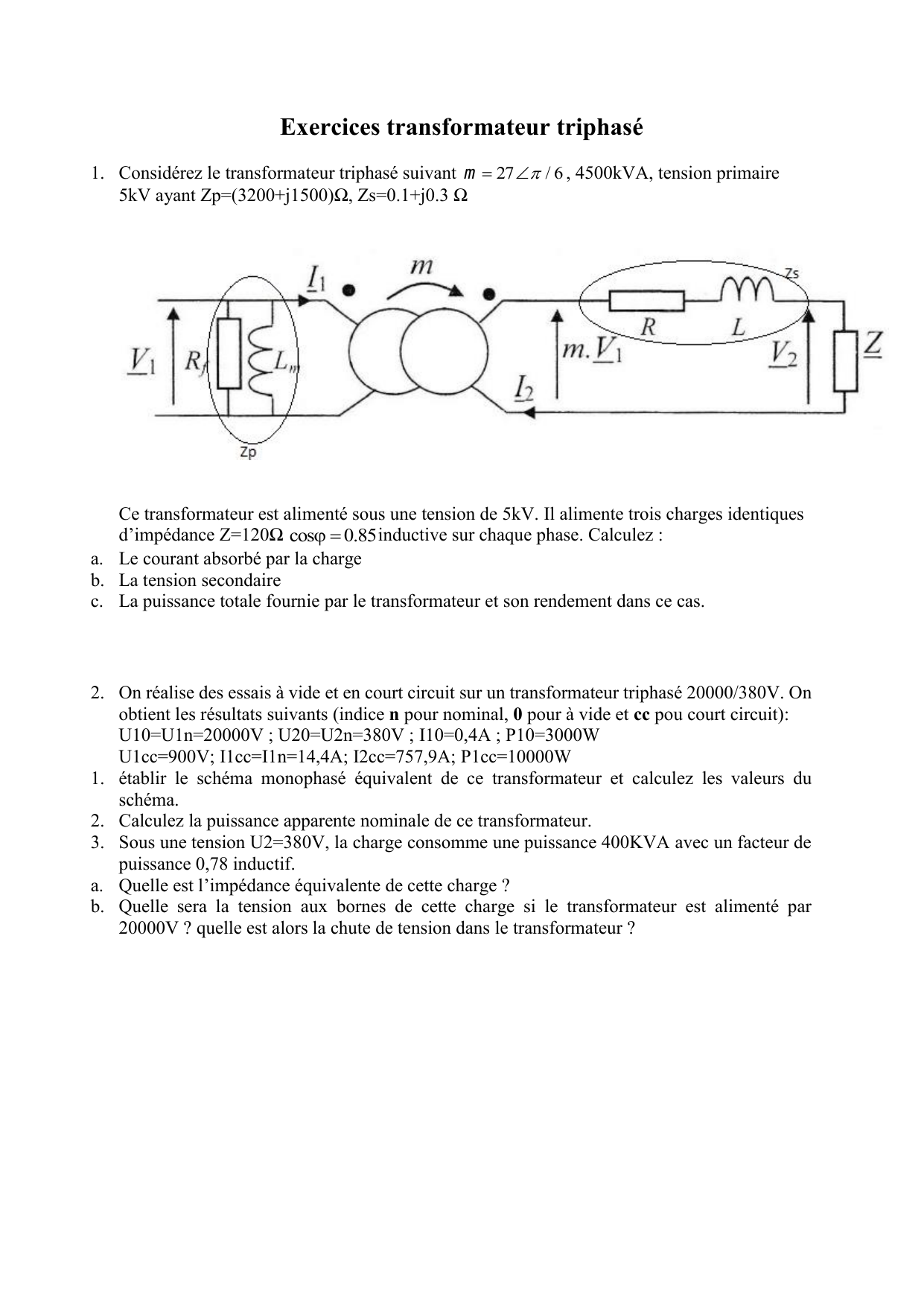

Exercices transformateur triphasé
1. Considérez le transformateur triphasé suivant
6/27
=m
, 4500kVA, tension primaire
5kV ayant Zp=(3200+j1500)Ω, Zs=0.1+j0.3 Ω
Ce transformateur est alimenté sous une tension de 5kV. Il alimente trois charges identiques
d’impédance Z=120Ω
cos = 0.85
inductive sur chaque phase. Calculez :
a. Le courant absorbé par la charge
b. La tension secondaire
c. La puissance totale fournie par le transformateur et son rendement dans ce cas.
2. On réalise des essais à vide et en court circuit sur un transformateur triphasé 20000/380V. On
obtient les résultats suivants (indice n pour nominal, 0 pour à vide et cc pou court circuit):
U10=U1n=20000V ; U20=U2n=380V ; I10=0,4A ; P10=3000W
U1cc=900V; I1cc=I1n=14,4A; I2cc=757,9A; P1cc=10000W
1. établir le schéma monophasé équivalent de ce transformateur et calculez les valeurs du
schéma.
2. Calculez la puissance apparente nominale de ce transformateur.
3. Sous une tension U2=380V, la charge consomme une puissance 400KVA avec un facteur de
puissance 0,78 inductif.
a. Quelle est l’impédance équivalente de cette charge ?
b. Quelle sera la tension aux bornes de cette charge si le transformateur est alimenté par
20000V ? quelle est alors la chute de tension dans le transformateur ?
