Manuel d'électricité et d'électrotechnique

ELECTRICITE-ELECTROTECHNIQUE
ISIC GAROUA MIP-1
M. ASSIWAKA ARMAND

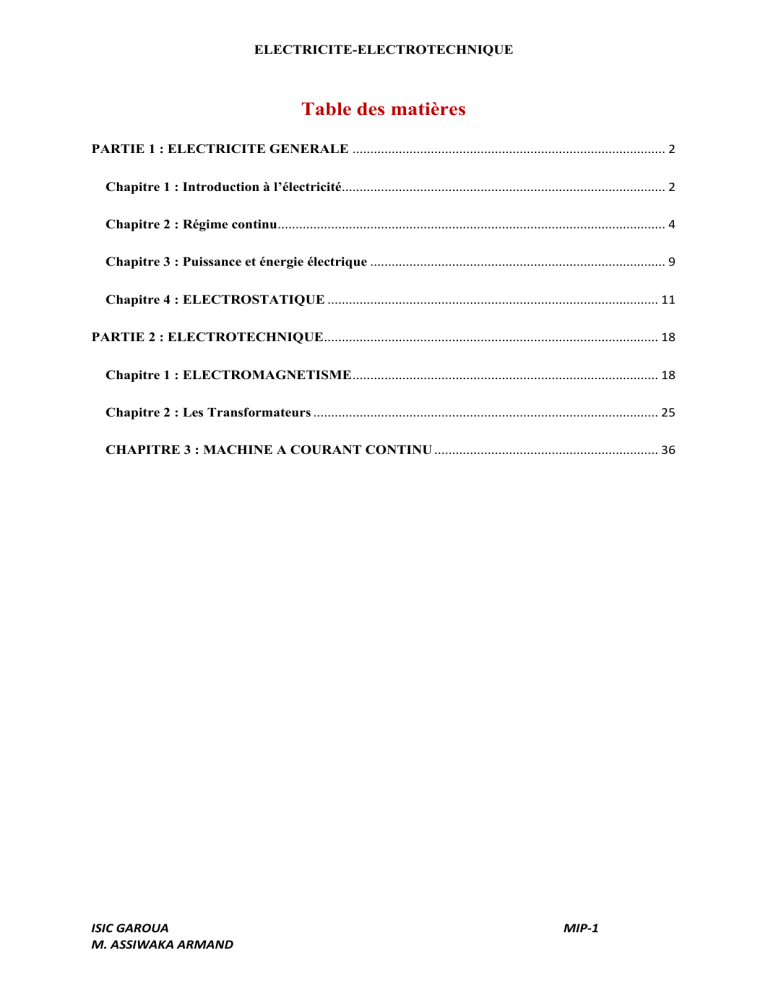

Table des matières
PARTIE 1 : ELECTRICITE GENERALE ........................................................................................ 2
Chapitre 1 : Introduction à l’électricité ........................................................................................... 2
Chapitre 2 : Régime continu ............................................................................................................. 4
Chapitre 3 : Puissance et énergie électrique ................................................................................... 9
Chapitre 4 : ELECTROSTATIQUE ............................................................................................. 11
PARTIE 2 : ELECTROTECHNIQUE .............................................................................................. 18
Chapitre 1 : ELECTROMAGNETISME ...................................................................................... 18
Chapitre 2 : Les Transformateurs ................................................................................................. 25
CHAPITRE 3 : MACHINE A COURANT CONTINU ............................................................... 36

ELECTRICITE-ELECTROTECHNIQUE
ISIC GAROUA MIP-1
M. ASSIWAKA ARMAND
PARTIE 1 : ELECTRICITE GENERALE
Chapitre 1 : Introduction à l’électricité
1.1 Rappels
- Conducteur : partie du circuit
- Nœuds : connexion de plusieurs conducteurs
- Circuit : ensemble de conducteurs et de matériels alimentés à partir de la même origine et
protégés contre les surintensités par le ou les mêmes dispositifs de protection.
- Masse : partie conductrice d'un matériel électrique susceptible d'être touchée par une
personne, qui pas normalement sous tension mais peut le devenir en cas de défaut d'isolement
des parties actives de ce matériel"
- Point froid ou potentiel de référence : potentiel par rapport auquel on va mesurer les diverses
tensions du circuit.
1.2 Les lois de Kirchhoff

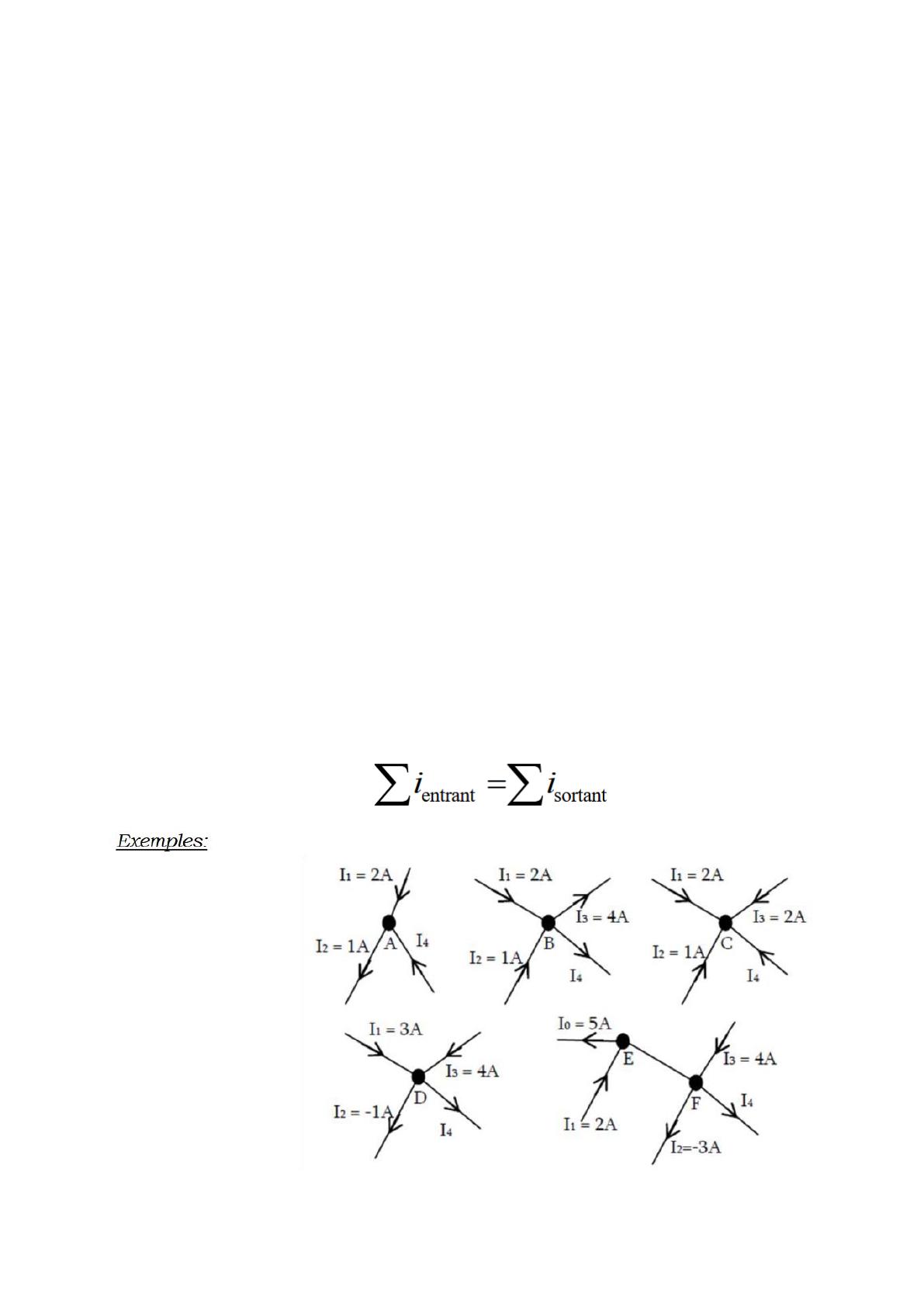

1.2.1 Lois des nœuds
Un courant électrique est une circulation de porteurs de charges électriques (électrons
ou ions) L'intensité du courant électrique est la grandeur qui quantifie le débit de charge en un
point du circuit.
La somme de toutes les intensités des courants entrant dans une portion de circuit est
nulle.

ELECTRICITE-ELECTROTECHNIQUE
ISIC GAROUA MIP-1
M. ASSIWAKA ARMAND
1.2.2 Lois des mailles
La somme des tensions effectuée en parcourant une maille est nulle.
1.3 Conventions
On flèche la tension à côté du dipôle et le courant sur le fil le parcourant avec :
 la tension et le courant dans le même sens pour une convention générateur
 la tension et le courant dans le sens opposés pour une convention récepteur

ELECTRICITE-ELECTROTECHNIQUE
ISIC GAROUA MIP-1
M. ASSIWAKA ARMAND
Chapitre 2 : Régime continu

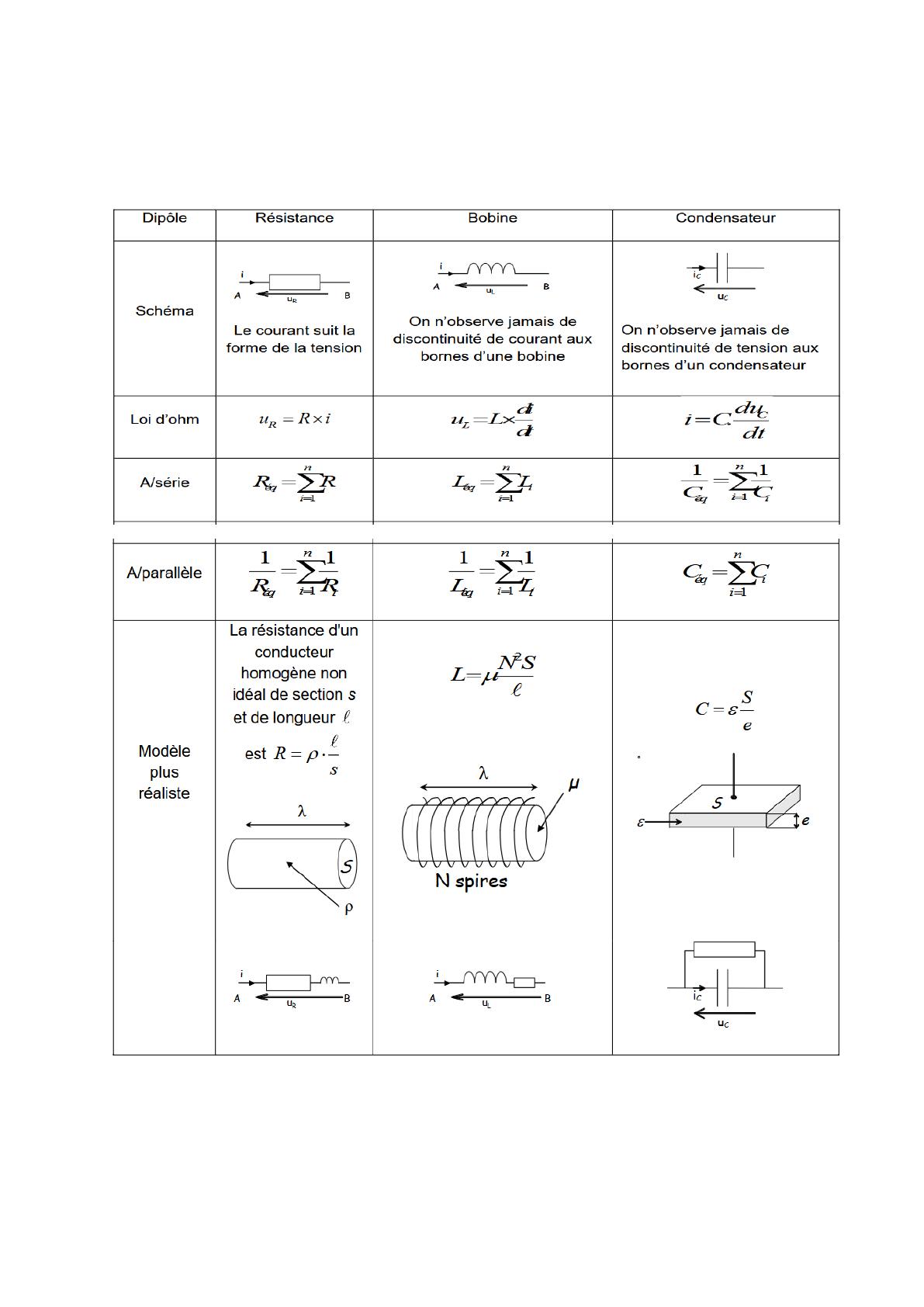

2.1 Dipôles
2.1.1 Dipôles passifs

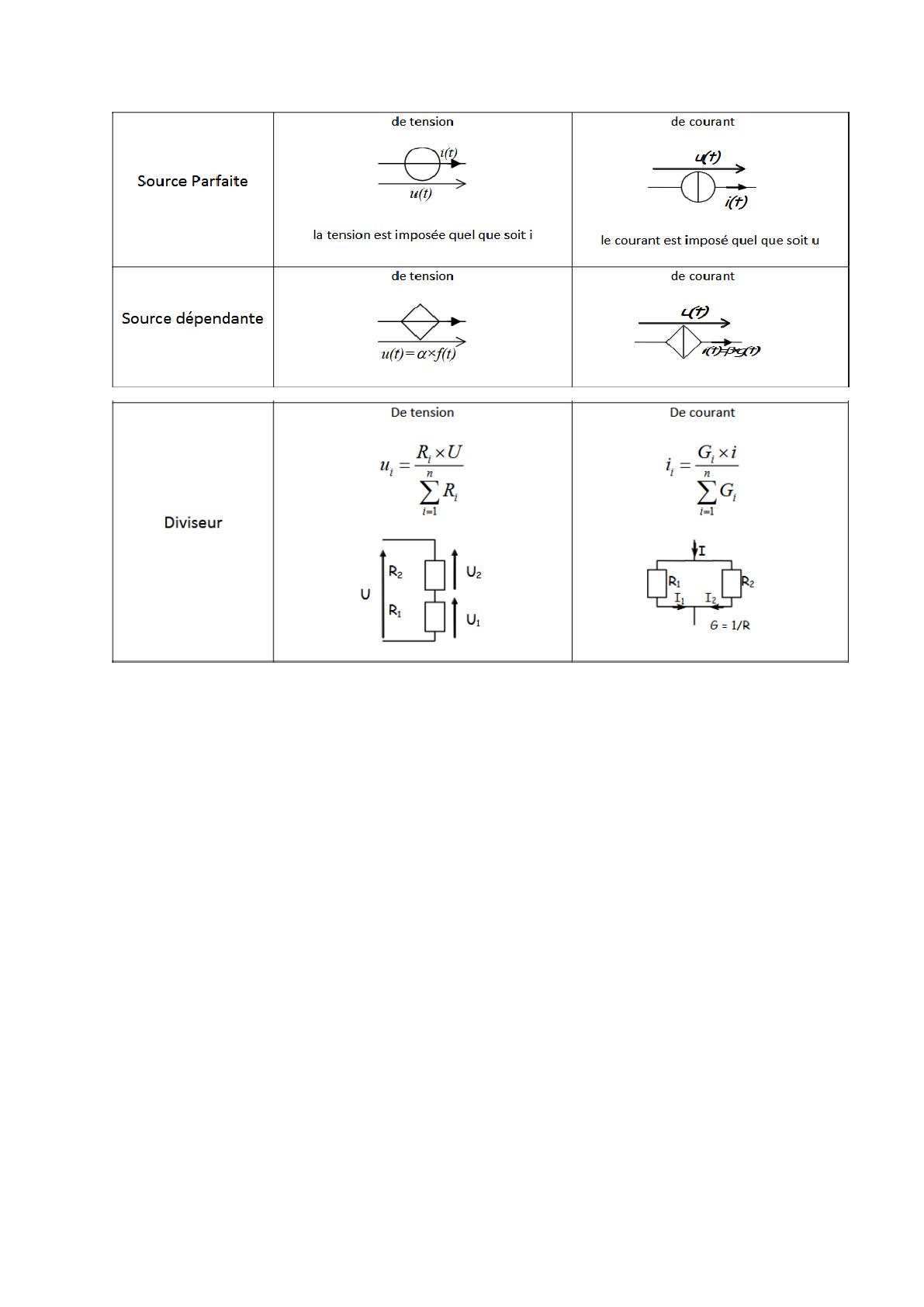

2.1.2 Dipôles actifs

ELECTRICITE-ELECTROTECHNIQUE
ISIC GAROUA MIP-1
M. ASSIWAKA ARMAND
2.2 Théorème de superpositions
C'est un théorème qui s'applique aux circuits comportant des sources indépendantes (au
moins 2 sources indépendantes de tension et/ou de courant).
- La tension entre deux points A et B (ou bien le courant dans la branche AB) d'un circuit
électrique linéaire comportant plusieurs générateurs est égale à la somme des tensions
(courants) obtenues entre ces deux points lorsque chaque source agit seule.
- La source de tension étant remplacée par un fil conducteur et la source de courant étant enlevée
(circuit ouvert).
- La tension 𝑉 (le courant 𝐼) est la somme algébrique des tensions 𝑉𝑖 (des courants 𝐼𝑖)
