Ascenseurs : Connaissance, Fonctionnement et Désincarcération

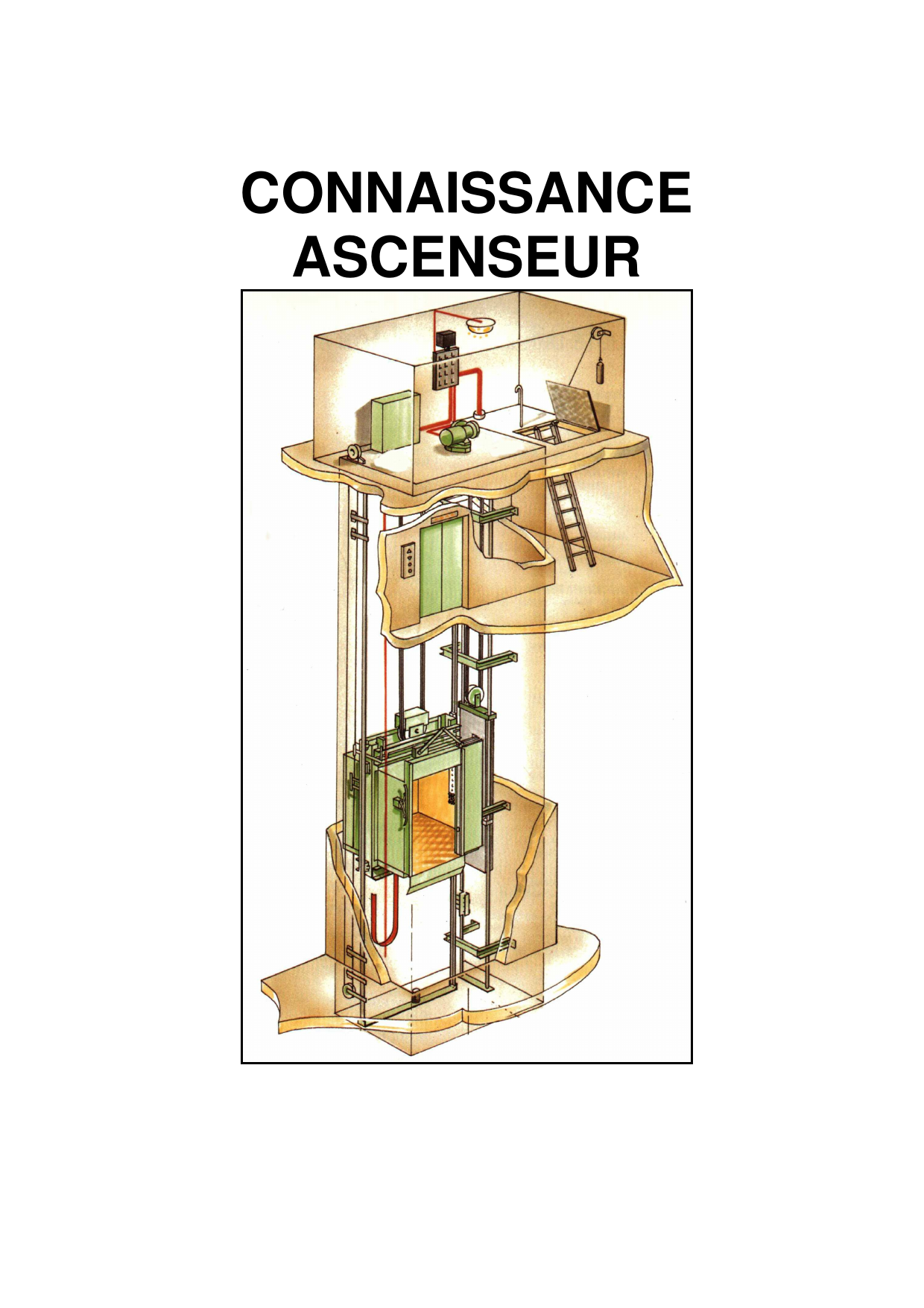

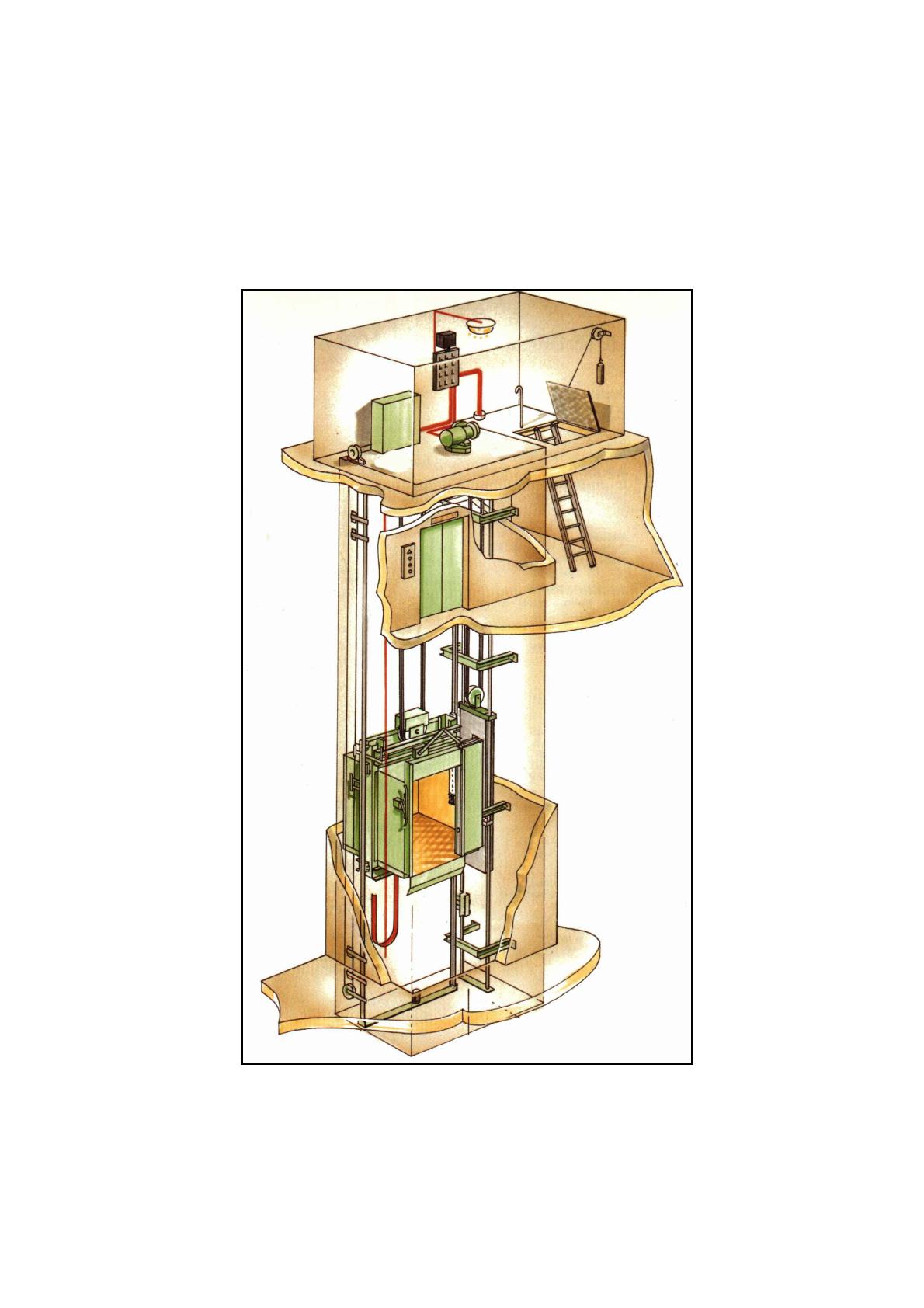

CONNAISSANCE
ASCENSEUR

SOMMAIRE
1 INTRODUCTION .......................................................................................................................................... 3
2 APPELLATIONS ........................................................................................................................................... 3
3 DÉFINITION DES TERMES......................................................................................................................... 4
4 SYNOPTIQUE DE L’ASCENSEUR ............................................................................................................. 6
5 LA MACHINERIE ......................................................................................................................................... 7
5.1 Position de la machinerie.......................................................................................................................... 7
5.2 LES ACCES ............................................................................................................................................. 8
5.3 LE CONTROLEUR.................................................................................................................................. 9
5.4 LA MACHINE ....................................................................................................................................... 10
5.5 LIMITEUR ............................................................................................................................................. 11
6 LA TREMIE ................................................................................................................................................. 12
6.1 LES PORTES ......................................................................................................................................... 12
6.1.1 LES PORTES BATTANTES........................................................................................................ 12
6.2 LES SERRURES.................................................................................................................................... 13
6.3 LA CAME MOBILE .............................................................................................................................. 14
6.4 LES PORTES AUTOMATIQUES......................................................................................................... 14
6.5 LES SERRURES.................................................................................................................................... 15
6.6 LES GUIDES ......................................................................................................................................... 16
6.7 LA CUVETTE........................................................................................................................................ 17
6.7.1 AMORTISSEURS ........................................................................................................................ 17
6.7.2 LA POULIE TENDEUSE............................................................................................................. 17
7 LE CONTREPOIDS ..................................................................................................................................... 18
7.1 CONTREPOIDS et EQUILIBRAGE ..................................................................................................... 18
8 LA CABINE ................................................................................................................................................. 19
8.1 LE PARACHUTE .................................................................................................................................. 19
8.2 LA BOITE D’INSPECTION.................................................................................................................. 20
8.3 BOITE ERO ........................................................................................................................................... 20
9 ASCENSEUR HYDRAULIQUE ................................................................................................................. 21
9.1 Centrale hydraulique............................................................................................................................... 22
10 ASCENSEUR SANS LOCALE MACHINERIE ................................................................................... 22
10.1 Le GEN2 d’OTIS............................................................................................................................... 23
11 METHODES DE DESINCARCERATION ........................................................................................... 24
11.1 Les consignes..................................................................................................................................... 24
11.2 Les clés de déverrouillages ................................................................................................................ 27
11.3 Manœuvre désincarcération ascenseur GeN2 .................................................................................... 28
11.4 Séquence d’une intervention.............................................................................................................. 31
11.5 Risques lors d’une intervention.......................................................................................................... 31
11.5.1 Pour les intervenants ..................................................................................................................... 31
11.5.2 Pour les usagers............................................................................................................................. 31
11.6 Règles de sécurité .............................................................................................................................. 31
11.7 Actualité :........................................................................................................................................... 31

1 INTRODUCTION
L’évacuation ou la désincarcération des passagers bloqués dans une cabine
d’ascenseur est du ressort des installateurs, mais les Sapeurs-Pompiers doivent en
maîtriser les techniques de dégagement car c’est à eux qu’il est fait appel le plus
souvent. Ce type d’intervention est catégorisé parmi les opérations diverses et est
considéré comme faisant partie des dangers particuliers.
Cette intervention peut s’effectuer avec un équipage VT.U. ou un équipage F.P.T.L. ou
F.P.T. en premier appel et voire avec un équipage V.S.R./ F.S.R. s’il y a des
complications. Au cours de ce type d’intervention la communication avec les
passagers est très importante, il en va de même pour le respect des règles de sécurité
ainsi que de la bonne coordination entre les sauveteurs.
Les ascenseurs peuvent de plusieurs types. Les plus répandus sont les ascenseur à
treuil et à vérin hydraulique mus par un moteur électrique. Les 4 principales
compagnies sont OTIS, KONÉ, SCHINDLER et THYSSEN ainsi que leurs
nombreuses filiales. Mais les règles de sécurités sont communes à toutes ces
compagnies.
Sur le plan juridique, depuis 1980, une normalisation des clés de déverrouillages des
portes d’ascenseur est en vigueur avec l’utilisation du triangle d’ouverture. Depuis
2003, la « LOI DE ROBIEN » avec le décret 590-2003 intitulé « Mise en sécurité du
parc existant », il est fait obligation aux gestionnaire de bâtiments possédant un
ascenseur de le mettre aux normes actuelles de sécurité.
2 APPELLATIONS
Le terme d'ascenseur est réservé aux appareils qui permettent de transporter
verticalement des personnes entre différents niveaux.
Lorsqu'il s'agit de déplacer des produits, des matériaux, des objets, etc... on emploie
le terme général de monte-charge.
Suivant la nature de la charge transportée on rencontre :
 les monte-voitures (garages).
 les monte-chariots (usines).
 les monte-décors (théâtres).
 les monte-scories (aciéries).
 les monte-fûts (magasins), etc...
NOTA : Certains de ces appareils peuvent également transporter en même temps des
personnes :
 les monte-charges accompagnés.
 les monte-malades.

3 DÉFINITION DES TERMES
Amortisseur.
Organe constituant butée déformable en fin de course, et comportant un
système de freinage par fluide ou ressort (ou autre dispositif analogue).
Ascenseur.
Appareil élévateur installé à demeure, desservant des niveaux définis,
comportant une cabine, dont les dimensions et la constitution permettent
manifestement l'accès à des personnes, se déplaçant, au moins
partiellement, le long de guides verticaux ou dont l'inclinaison sur la verticale
est inférieure à 15°.
Cabine.
Organe de l'ascenseur ou du monte-charge, destiné à recevoir les personnes
et/ou les charges à transporter.
Charge nominale.
Charge pour laquelle l'appareil a été construit et pour laquelle un
fonctionnement normal est garanti par le fournisseur.
Cuvette.
Partie de la gaine située en contrebas du niveau d'arrêt inférieur desservi par
la cabine.
Etrier.
Ossature métallique portant la cabine ou le contrepoids, attelée aux organes
de suspension. Cette ossature peut faire partie intégrante de la cabine elle-
même.
Gaine.
Volume dans lequel se déplace la cabine et le contrepoids, s'il en existe un.
Ce volume est matériellement délimité par le fond de la cuvette, les parois et
le plafond.
Garde-pieds.
Tablier comportant une partie verticale lisse à l'aplomb du bord d'un seuil
palier ou de cabine et au-dessous de celui-ci.
Guides.
Organes assurant le guidage de l'étrier de cabine ou de contrepoids, s'il en
existe un.
Limiteur de vitesse.
Organe qui, au-delà d'une vitesse de réglage prédéterminée, commande
l'arrêt de la machine et, si nécessaire, provoque la prise de parachute.
Local des machines.
Local où se trouvent la ou (les) machine(s) et/ou son (leur) appareillage.

Local des poulies.
Local ne comportant pas de machine, où se trouvent des poulies et où
peuvent se trouver éventuellement le(s) limiteur(s) de vitesse et de
l'appareillage électrique.
Machine.
Ensemble des organes moteur assurant le mouvement et l'arrêt de
l'ascenseur.
Monte-charge.
Appareil élévateur installé à demeure, desservant des niveaux définis,
comportant une cabine inaccessible aux personnes par ses dimensions et
sa constitution.
Parachute.
Organe mécanique destiné à arrêter et maintenir à l'arrêt la cabine ou le
contrepoids sur ses guides en cas de survitesse à la descente (et à la montée
sur certains appareils et bientôt tous, avec la « loi DE ROBIEN »ou de rupture
des organes de suspension.
Zone de déverrouillage.
Zone, de part et d'autre du niveau d'arrêt, dans laquelle doit se trouver le
plancher de la cabine pour que la porte de ce niveau puisse être déverrouillée.
