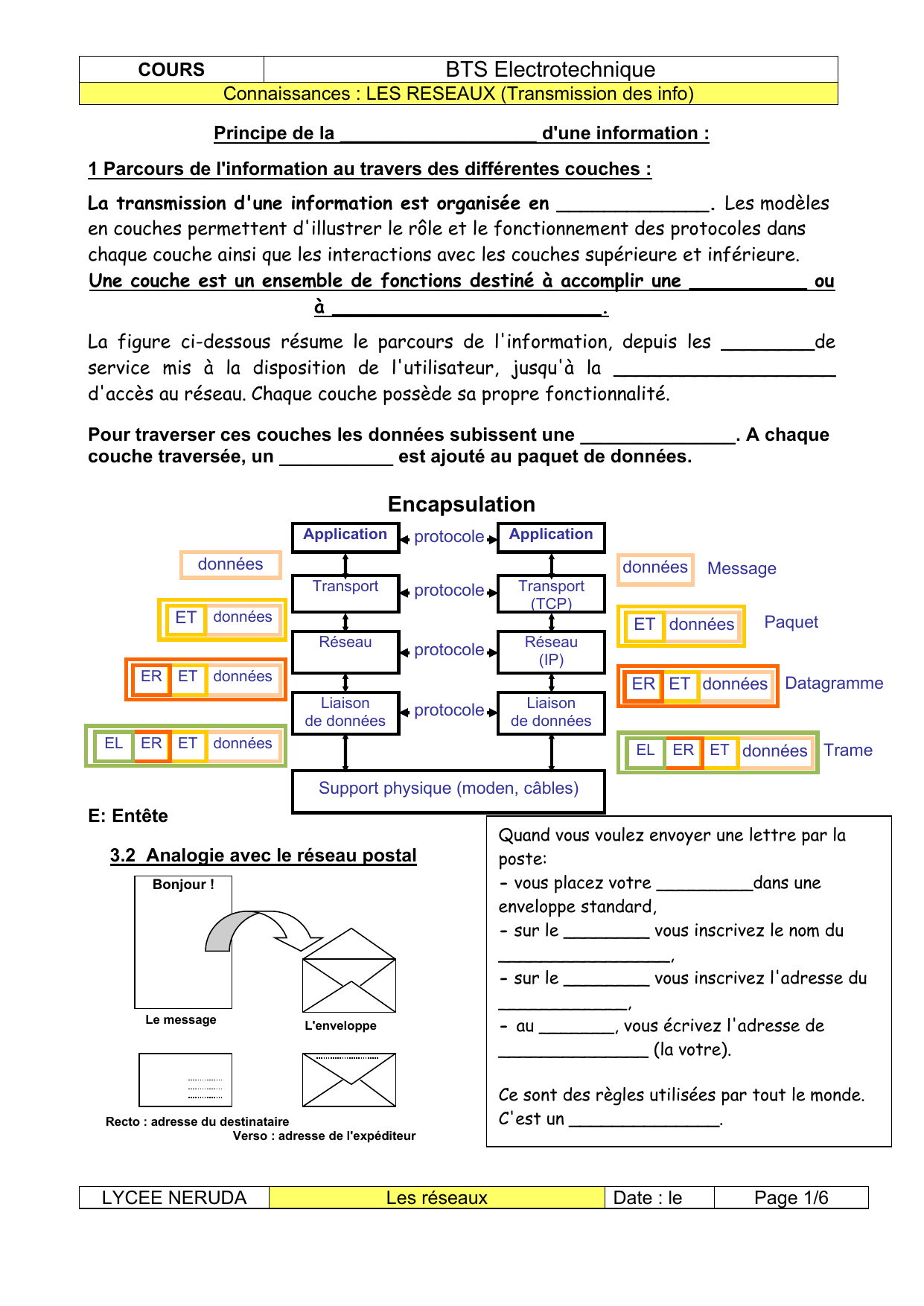

Principe de la ___________________ d'une information :
1 Parcours de l'information au travers des différentes couches :
La transmission d'une information est organisée en _____________. Les modèles
en couches permettent d'illustrer le rôle et le fonctionnement des protocoles dans
chaque couche ainsi que les interactions avec les couches supérieure et inférieure.
Une couche est un ensemble de fonctions destiné à accomplir une __________ ou
à _______________________.
La figure ci-dessous résume le parcours de l'information, depuis les ________de
service mis à la disposition de l'utilisateur, jusqu'à la ___________________
d'accès au réseau. Chaque couche possède sa propre fonctionnalité.
Pour traverser ces couches les données subissent une _______________. A chaque
couche traversée, un ___________ est ajouté au paquet de données.

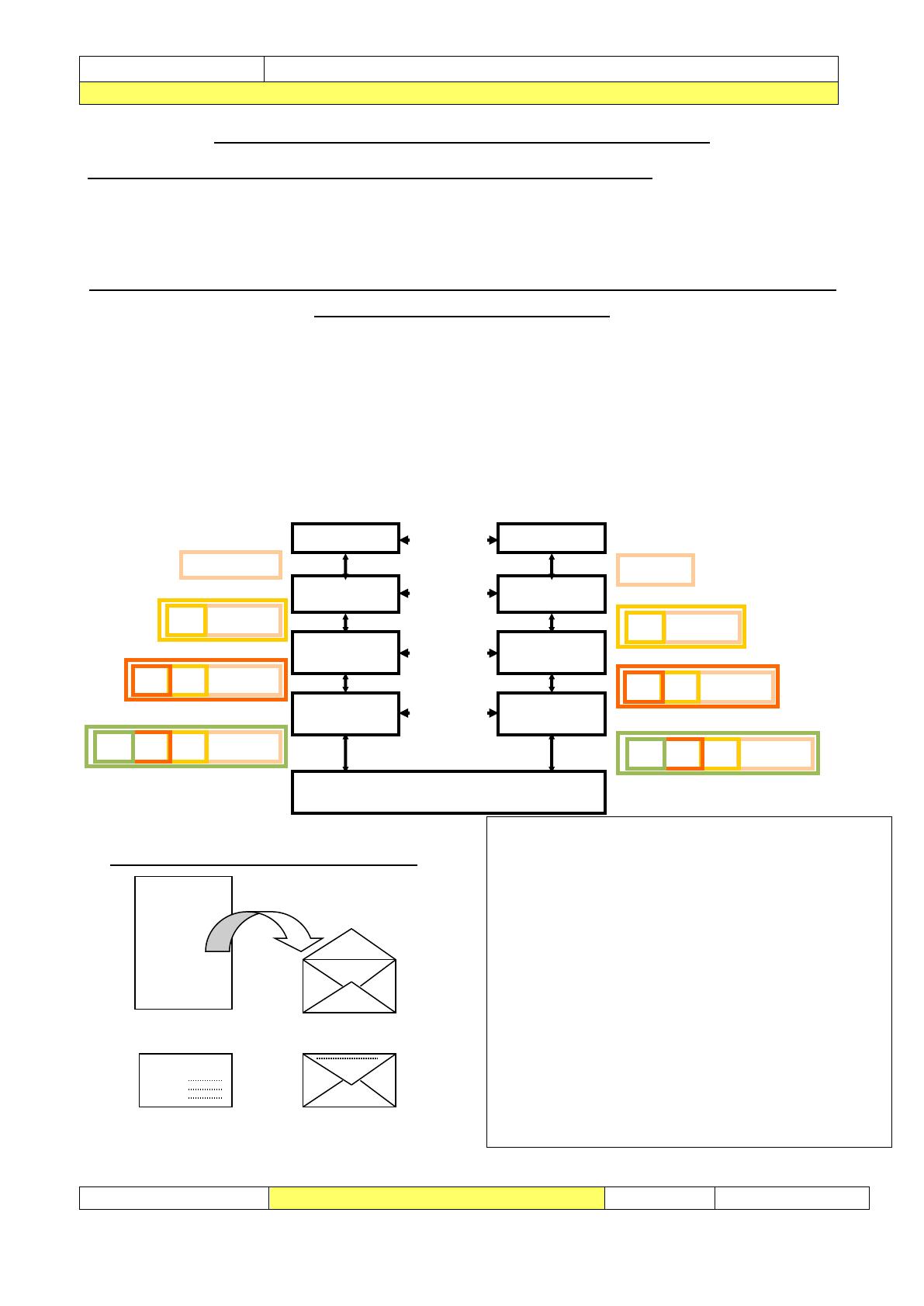

Encapsulation
E: Entête
3.2 Analogie avec le réseau postal
Quand vous voulez envoyer une lettre par la
poste:
- vous placez votre _________dans une
enveloppe standard,
- sur le ________ vous inscrivez le nom du
________________,
- sur le ________ vous inscrivez l'adresse du
____________,
- au _______, vous écrivez l'adresse de
______________ (la votre).
Ce sont des règles utilisées par tout le monde.
C'est un ______________.
Bonjour !
Recto : adresse du destinataire
Verso : adresse de l'expéditeur
Le message
L'enveloppe
Datagramme
Trame
Support physique (moden, câbles)
Liaison
de données
Liaison
de données
Réseau
Réseau
(IP)
Transport
Transport
(TCP)
Application
Application
protocole
protocole
protocole
protocole
données
données
ET
données
ET
ER
données
ET
ER
EL
données
données
ET
ER
données
ET
données
ET
ER
EL
Paquet
Message

COURS
BTS Electrotechnique
Connaissances : LES RESEAUX (Transmission des info)
LYCEE NERUDA
Les réseaux
Date : le
Page 2/6

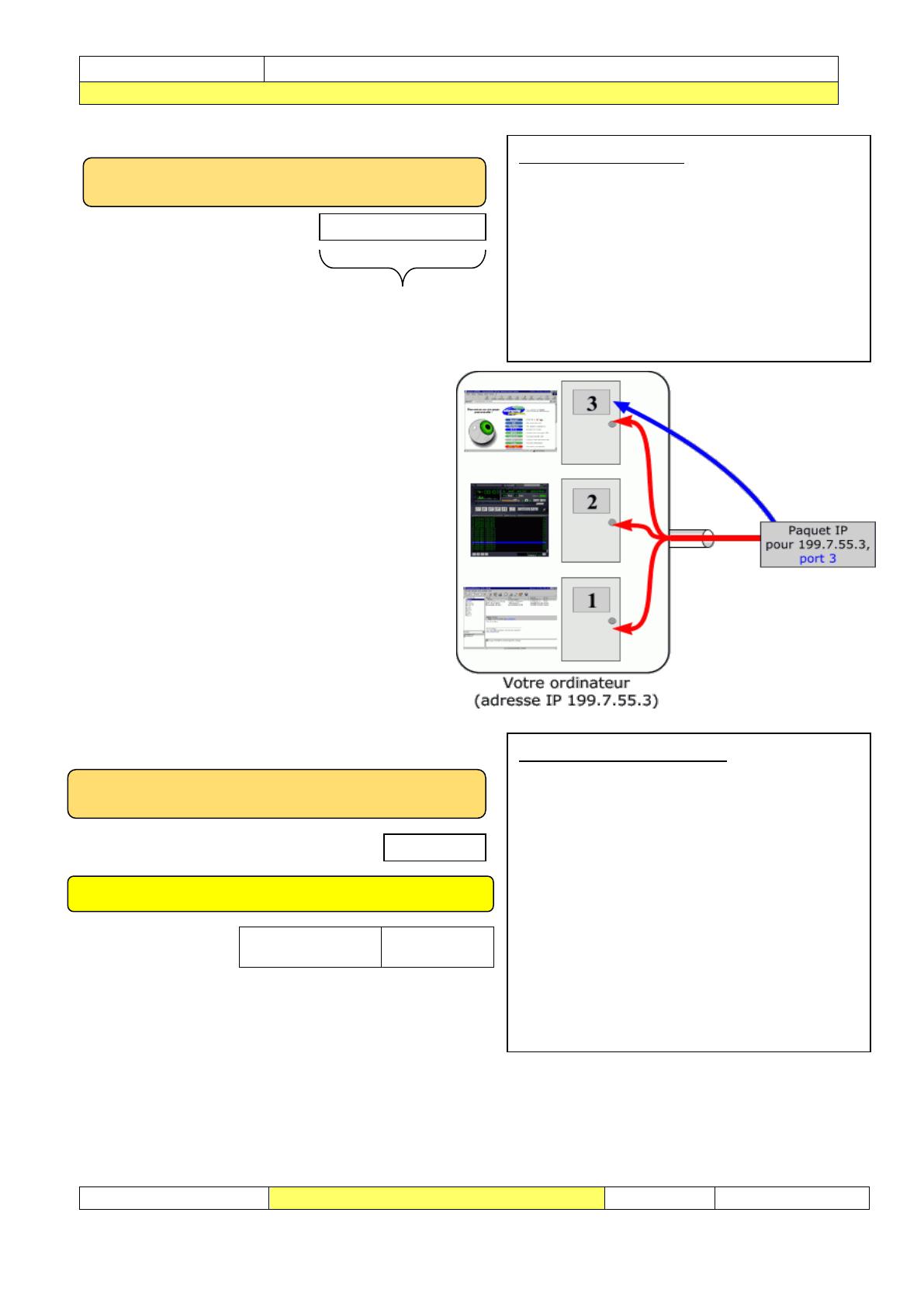

Imaginons maintenant que nous ayons
___________________ qui
fonctionnent en même temps sur le
même ordinateur: un navigateur, un
logiciel d'_________et un logiciel pour
écouter la ________ sur Internet.
Comment savoir à quel logiciel est
destiné le message ? Le navigateur, le
logiciel de radio ou le logiciel d'email ?
Pour cela, on attribue un numéro unique
à chaque logiciel dans l'ordinateur
appelé numéro de ___________
Le protocole TCP/IP est un protocole qui permet d'utiliser des numéros de ________
en plus des adresses IP : IP s'occupe des adresses IP et TCP s'occupe entre autre
des ports.
Couche application :
Comme on place une _________dans une
enveloppe standard, chaque message sur
internet (chaque petit paquet de données)
est adapté au protocole de communication
utilisé.
C'est la fonction de la couche application
COUCHE Application
Bonjour !
COUCHE TCP (Transport)
Couche TCP (transport):
Sur votre enveloppe vous indiquez le nom
du ____________et votre nom au verso
(il peut y avoir plusieurs destinataires à
une même adresse). Sur internet c'est la
______________.
Un destinataire est identifié par ______.
C'est la fonction de la couche
_______d'ajouter au message le port
source et le port de destination
port source:1057
port destination :80
Bonjour !
COUCHE Application
Mise en forme du message
Bonjour !

COURS
BTS Electrotechnique
Connaissances : LES RESEAUX (Transmission des info)
LYCEE NERUDA
Les réseaux
Date : le
Page 3/6
L'adresse IP est une adresse attribuée à chaque ___________ sur Internet de
façon à identifier sans ambigüité cet ordinateur.
De même, l'adresse postale (nom, prénom, rue, numéro, code postal et ville) permet
d'identifier de manière unique un _______________.
Tout comme avec l'adresse postale, il faut connaître au préalable l'____________de
l'ordinateur avec lequel vous voulez _______________.
L'adresse IP se présente le plus souvent sous forme de _______ nombres (entre 0 et
255) séparés par des ________. Par exemple: 204.35.129.3
Couche réseau IP
Comme vous indiquez sur votre enveloppe
l'adresse du destinataire et votre adresse
La couche IP se charge d'indiquer :
• l'adresse de l'_______ (vôtre
adresse IP),
• l'adresse IP du __________,
• différentes _____supplémentaires
(qui permettent de bien contrôler
l'acheminement du message).
COUCHE TCP (Transport)
Bonjour !
port source:1057
port destination :80
Bonjour !
COUCHE IP (Réseau)
IP source: 199.7.55.3
IP destination:204.66.224.82
port source:1057
port destination :80
Bonjour !
COUCHE Application
Informations ajoutées par la couche IP
(adresse IP de l'expéditeur, adresse IP du
destinataire, informations diverses … )
Couche physique
Il faut maintenant _________ votre
message.
C'est la fonction de la couche _________
et liaison de données.
Elle assure physiquement (__________,
connexions physiques et transmission sur
le support des données) le transfert de
blocs de données entre équipements
directement connectés.
Elle gère les conflits de transmission.
COUCHE TCP (Transport)
Bonjour !
port source:1057
port destination :80
Bonjour !
COUCHE IP (Réseau)
IP source: 199.7.55.3
IP destination:204.66.224.82
port source:1057
port destination :80
Bonjour !
COUCHE Application
COUCHE physique et liaison de données

COURS
BTS Electrotechnique
Connaissances : LES RESEAUX (Transmission des info)
LYCEE NERUDA
Les réseaux
Date : le
Page 4/6

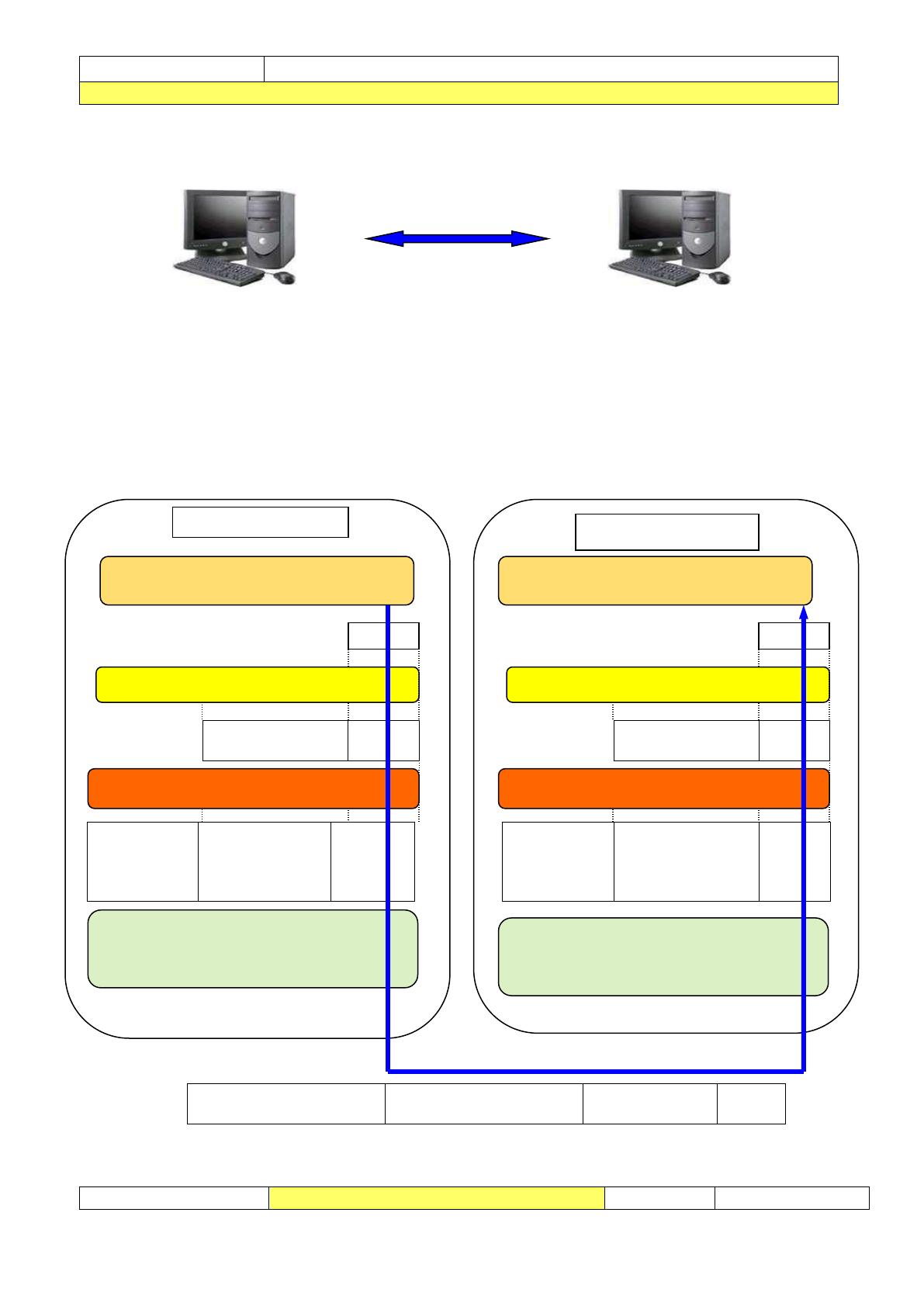

Par exemple, votre navigateur peut envoyer un message à un serveur HTTP (un serveur Web):
Chaque couche va ajouter ses informations.
Les informations de ______ vont permettre d'acheminer le paquet à destination du bon
__________. Une fois arrivé à l'ordinateur en question, la couche ___________ va délivrer
le paquet au bon l___________ (ici: au serveur HTTP).
Les deux logiciels se contentent d'émettre et de recevoir des données ("Bonjour !").
204.66.224.82
199.7.55.3
COUCHE TCP (Transport)
Bonjour !
port source:1057
port destination :80
Bonjour !
COUCHE IP (Réseau)
IP source:
199.7.55.3
IP destination:
204.66.224.82
port source:1057
port destination :80
Bonjour !
Navigateur Port 1057
Ordinateur 199.7.55.3
COUCHE TCP (Transport)
Bonjour !
port source:1057
port destination :80
Bonjour !
COUCHE IP (Réseau)
IP source:
199.7.55.3
IP destination:
204.66.224.82
port source:1057
port destination :80
Bonjour !
Seveur HTTP Port 80
Ordinateur 204.66.224.82
Adresse MAC source
Adresse MAC destination
IP source:199.7.55.3
IP destination:204.66.224.82
port source:1057
port destination :80
Bonjour !
COUCHE Application
COUCHE Application
COUCHE physique et liaison de
données
COUCHE physique et liaison de
données

COURS
BTS Electrotechnique
Connaissances : LES RESEAUX (Transmission des info)
LYCEE NERUDA
Les réseaux
Date : le
Page 5/6

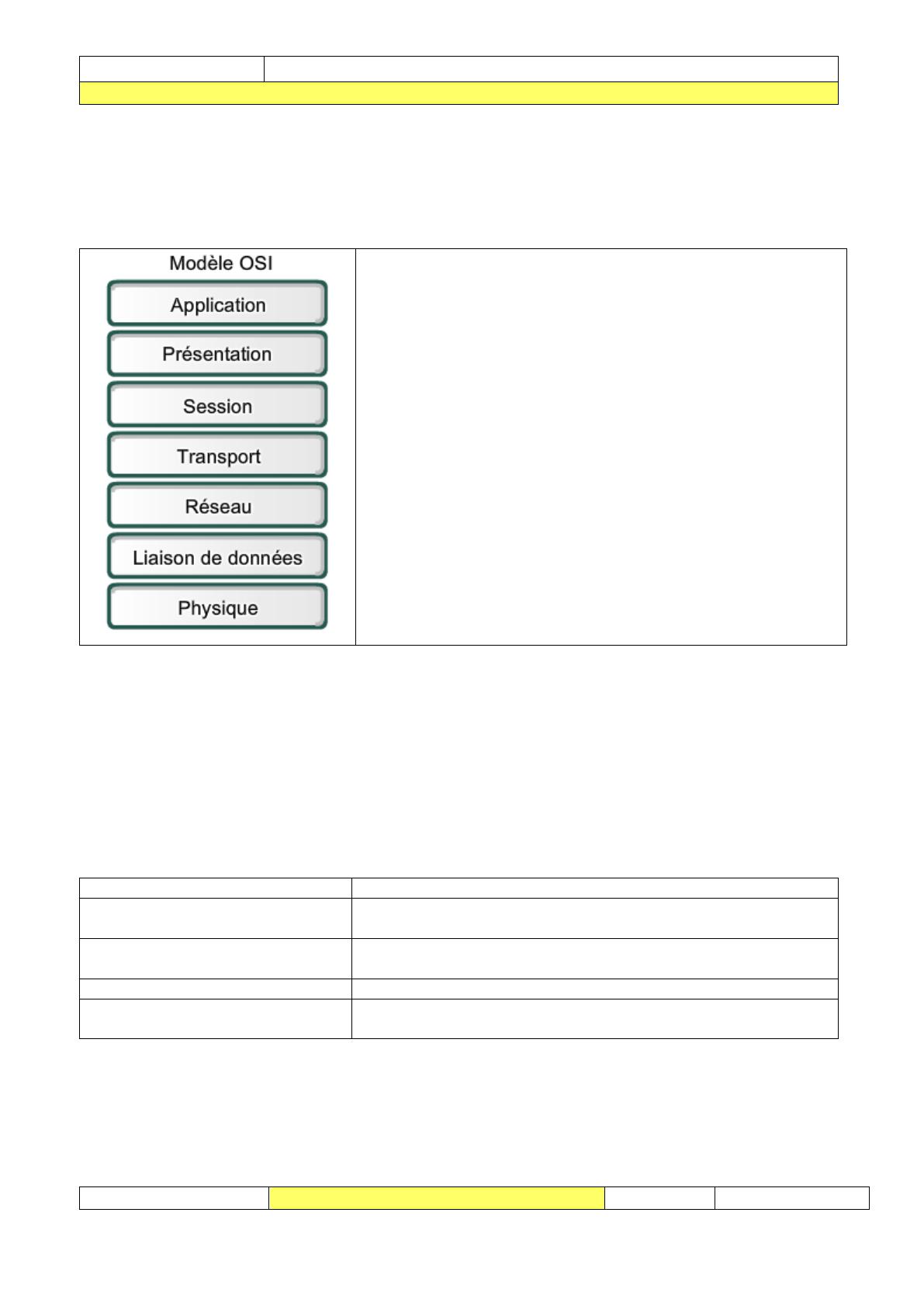

MODEL OSI et modèle TCP/IP
Le modèle de référence inter-réseau le ____________ est le modèle ___________ (Open
Systems Interconnection) défini par l'ISO (Organisation internationale de normalisation).
Il compte ___________ couches différentes :
Rôle de chaque couche
7 : définit le point d'accès aux services réseaux pour
l'utilisateur
6 : fournit une représentation commune des données
transférées entre des services de couche application
5 : fournit des services à la couche présentation pour
organiser son dialogue et gérer l'échange de données
4 : permet de segmenter, transférer et ré-assembler des
données de communication entre les périphériques finaux.
3 : détermine un chemin permettant de relier les deux
périphériques finaux afin d'échanger les morceaux de
données de communication
2 : gère les communications entre deux machines
directement reliées par un même support physique
1 : permet la transmission effective des signaux sur le
support physique.
Le modèle ______________ quant à lui ne compte que __________couches. Ce fut le
premier modèle de protocole en couche. Il fut créé au début des années 70. Il définit un
ensemble de protocoles régissant le mode de communication sur internet.
On parle de «pile de protocoles TCP/IP».
Modèle TCP\IP
Couche
Fonction
Application
Représente des __________pour l'utilisateur, ainsi que du
codage et un contrôle du dialogue
Transport
Prend en charge la communication entre différents
_________ à travers divers réseaux
Internet
Détermine le _____________ à travers le réseau
Accès réseau
Contrôle les périphériques matériels et les supports qui
constituent le réseau
