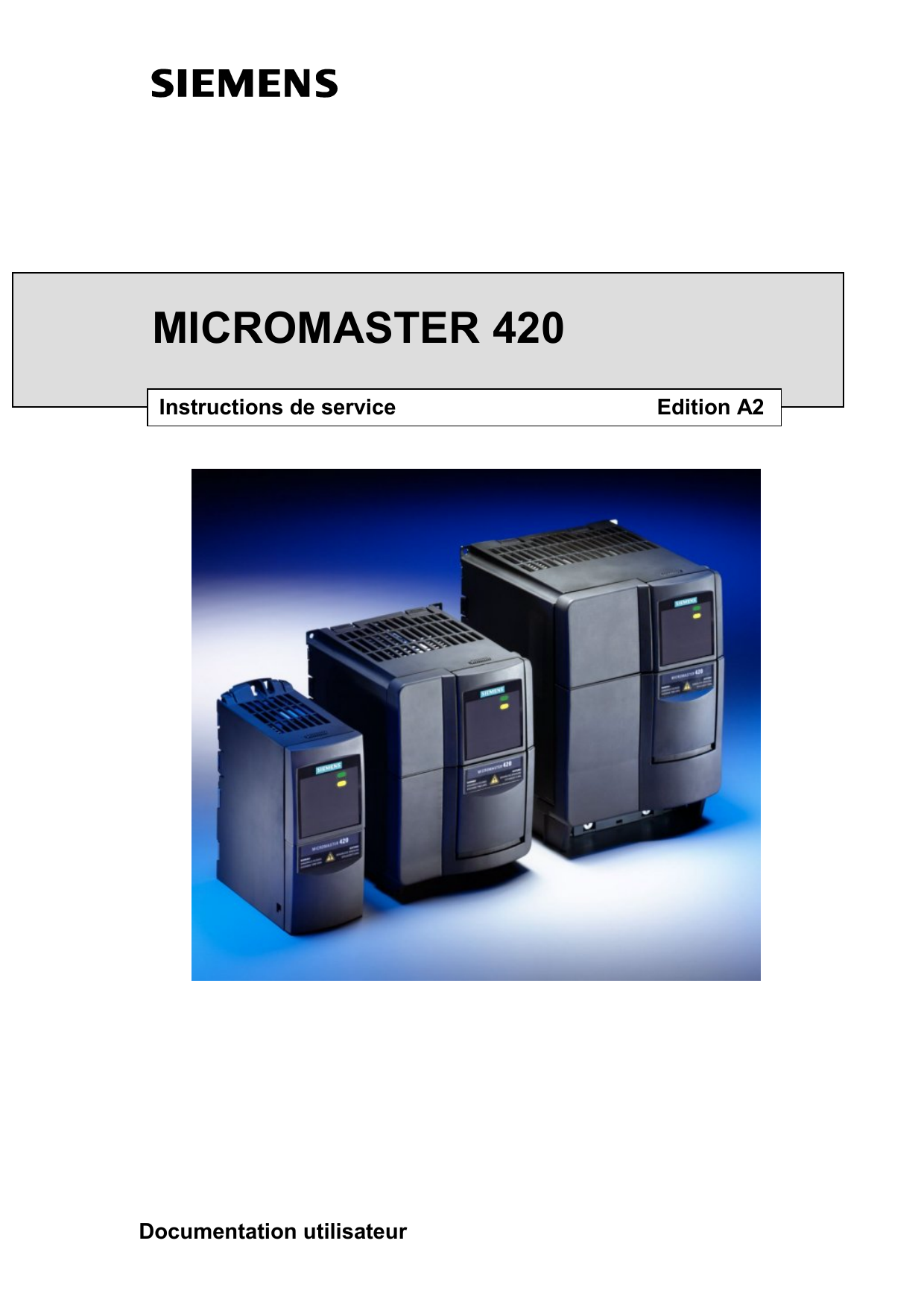

MICROMASTER 420. Instructions de service. Documentation utilisateur

MICROMASTER 420
Instructions de service
Documentation utilisateur
Edition A2

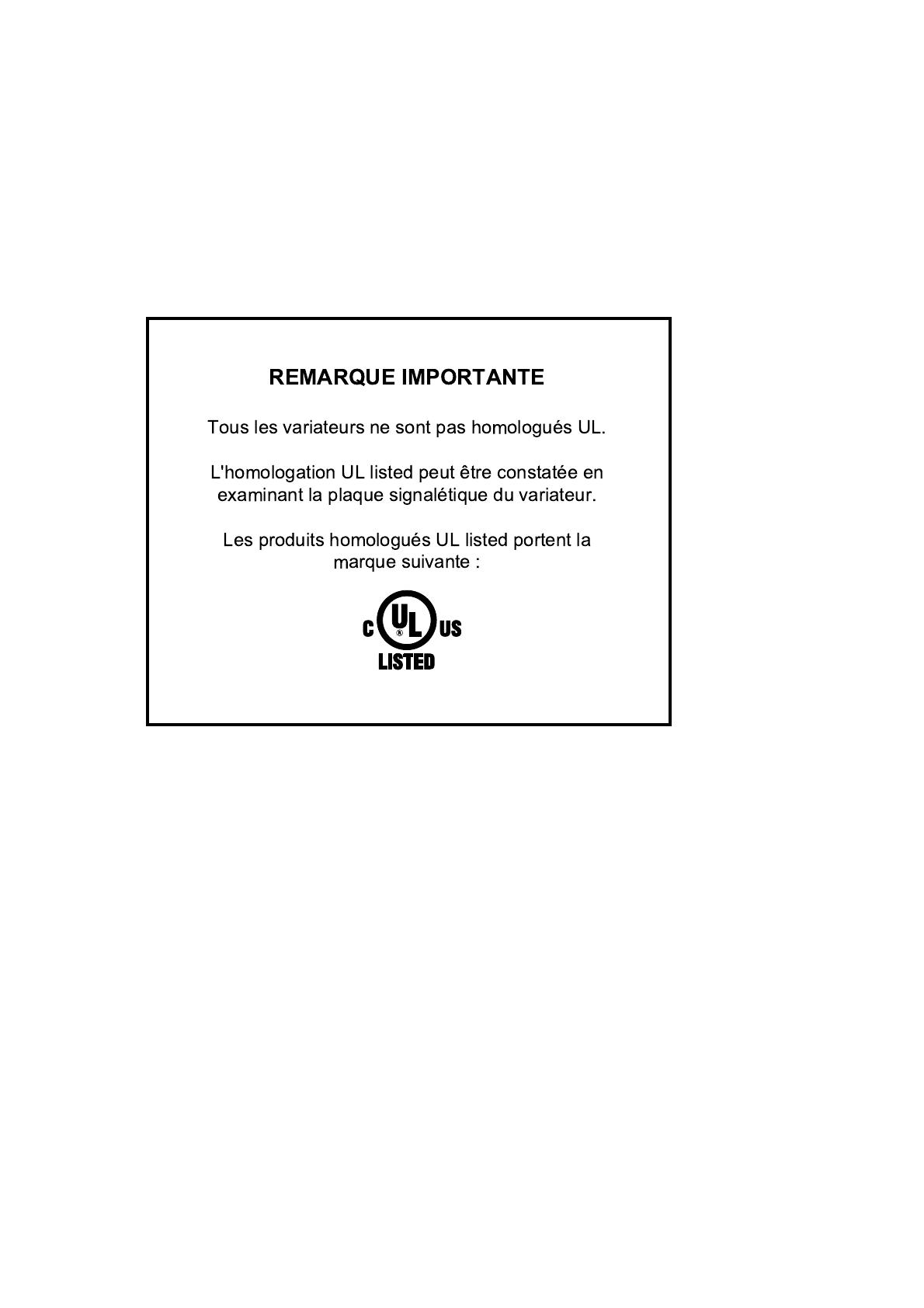

REMARQUE IMPORTANTE
Tous les variateurs ne sont pas homologués UL.
L'homologation UL listed peut être constatée en
examinant la plaque signalétique du variateur.
Les produits homologués UL listed portent la
marque suivante :
MICROMASTER 420
Vue d'ensemble
1
Installation
2
Mise en service
3
Utilisation
4
Paramètres système
5
Dépannage
6
Spécifications
7
Informations
8
Instructions de service
Documentation utilisateur
complémentaires
Annexes
Valable pour
Variateur de type
MICROMASTER 420
Version de régulation
10.2000
Index
Version A2
A
B
C
D
E
F
G
H
De plus amples informations sont disponibles sur Internet :
http://www.siemens.de/micromaster
Qualité Siemens des logiciels et formations certifiée
conforme à ISO 9001, n° d'enreg. 2160-01
Sauf autorisation écrite, la reproduction, la communication et
l'usage du présent document ou de son contenu sont interdits.
Tout manquement à cette règle expose son auteur au
versement de dommages et intérêts. Tous nos droits sont
réservés, y compris ceux découlant de la délivrance d'un
brevet ou de l'enregistrement d'un modèle d'utilité.
© Siemens AG 2000. Tous droits réservés.
MICROMASTER® est une marque déposée de Siemens AG.
Des fonctions autres que celles décrites dans le présent
document peuvent être disponibles. Il n'en découle cependant
aucune obligation de notre part de fournir ces fonctions avec
une nouvelle commande ou dans le cadre du service aprèsvente.
Nous avons vérifié la conformité du contenu du présent
document avec le matériel et le logiciel qui y sont décrits. Des
divergences n'étant cependant pas exclues, nous ne pouvons
nous porter garants d'une conformité intégrale. Les
informations fournies dans ce document sont révisées
régulièrement et les corrections nécessaires seront insérées
dans l'édition suivante. N'hésitez pas à nous faire part de vos
suggestions d'amélioration.
Les manuels Siemens sont imprimés sur du papier blanchi
sans chlore, produit à partir de bois issu d'exploitations
forestières contrôlées. Aucun solvant n'est utilisé au cours du
processus d'impression ou de reliure.
Document susceptible de modifications sans avis préalable.
N° de référence 6SE6400-5AA00-0DP0
Imprimé au Royaume-Uni
4
Siemens Aktiengesellschaft.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
AVANT-PROPOS
Français
Avant-propos
Documentation utilisateur
!
Attention
Avant l'installation et la mise en service, veuillez lire attentivement les instructions
de sécurité et les avertissements figurant dans le présent manuel, ainsi que
toutes les étiquettes d'avertissement fixées sur l'équipement. Veillez à ce que les
étiquettes d'avertissement demeurent toujours lisibles et remplacez les étiquettes
manquantes ou abîmées.
La documentation MICROMASTER est structurée en trois niveaux distincts :
♦
Guide "Premiers Pas"
Le Guide "Premiers Pas" est conçu pour vous permettre d'accéder rapidement à
toutes les informations de base nécessaires à l'installation et au réglage de votre
MICROMASTER 420 en vue de son utilisation.
♦
Instructions de service
Les instructions de service fournissent des informations détaillées sur l'installation et
l'utilisation de votre MICROMASTER 420, ainsi que des descriptifs détaillés des
paramètres disponibles pour en personnaliser les fonctions.
♦
Manuel de référence
Le Manuel de référence contient des informations approfondies sur toutes les
questions techniques relatives au variateur MICROMASTER 420.
Pour de plus amples informations sur les publications MICROMASTER 420 et les autres
publications de la gamme MICROMASTER, prenez contact avec votre agence Siemens
ou consultez notre site Web : http://www.siemens.de/micromaster.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
5
Français
AVANT-PROPOS
Définitions et avertissements
!
Danger
!
Attention
!
Prudence
Dans la présente documentation et sur les étiquettes d'avertissement apposées
sur le produit, "Danger" signifie que la non-application des mesures de sécurité
appropriées entraînera la mort, des blessures graves ou d'importants dommages
matériels.
Dans la présente documentation et sur les étiquettes d'avertissement apposées
sur le produit, "Attention" signifie que la non-application des mesures de sécurité
appropriées peut entraîner la mort, des blessures graves ou d'importants
dommages matériels.
Dans la présente documentation et sur les étiquettes d'avertissement apposées
sur le produit, "Prudence" signifie que la non-application des mesures de sécurité
appropriées peut entraîner des blessures ou des dommages matériels
mineur(e)s.
Remarque
Dans la présente documentation, "Remarque" sert à attirer tout particulièrement
votre attention sur des informations importantes concernant le produit ou sur une
partie de la documentation.
Personnel qualifié
Dans le présent manuel et sur les étiquettes apposées sur le produit, une
"personne qualifiée" désigne une personne familiarisée avec l'installation, le
montage, la mise en route et l'utilisation de l'équipement, ainsi qu'avec les
risques encourus.
Il ou elle doit être :
1. formé(e) et habilité(e) à mettre sous/hors tension, consigner, relier à la terre
et baliser les équipements et circuits électriques conformément aux règles de
sécurité en vigueur,
2. formé(e) au bon usage de l'équipement de protection conformément aux
règles de sécurité en vigueur,
3. formé(e) au secourisme.
Utilisation de l'équipement conformément à sa destination
L'équipement ne doit être utilisé que pour les applications spécifiées dans le manuel et
conjointement avec des appareils et composants recommandés et agréés par Siemens.
Adresse de contact
Si des questions ou des problèmes se posaient durant votre lecture, veuillez contacter
l'agence Siemens concernée à l'aide du formulaire figurant au dos de ce manuel.
6
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
AVANT-PROPOS
Français
Consignes de sécurité
Les avertissements et remarques ci-après sont destinés à assurer votre sécurité et à
éviter tout endommagement du produit ou des composants dans les machines
connectées. Cette section recense les avertissements et les remarques qui s'appliquent
généralement à la manipulation des variateurs MICROMASTER 420 selon une
classification en six catégories : Généralités, Transport & Stockage, Mise en service,
Utilisation, Réparation et Désassemblage & Elimination.
Les avertissements et remarques spécifiques qui s'appliquent à des opérations
particulières sont listés au début des chapitres correspondants et répétés ou complétés
aux endroits critiques tout au long de ces chapitres.
Lisez attentivement ces informations, elles sont destinées à assurer votre sécurité
et vous aideront à prolonger la durée de vie de votre variateur MICROMASTER 420
et de l'équipement que vous lui raccorderez.
Généralités
!
Attention
♦
♦
♦
!
Cet équipement est le siège de tensions dangereuses et pilote des pièces
mécaniques rotatives potentiellement dangereuses. Le non-respect des
avertissements ou l'inobservation des instructions contenues dans le
présent manuel peut entraîner la mort, des blessures graves ou d'importants
dommages matériels.
Seul est habilité à travailler sur cet équipement du personnel qualifié et
parfaitement familiarisé avec l'ensemble des règles de sécurité, ainsi qu'avec
les procédures d'installation, d'exploitation et de maintenance contenues
dans ce manuel. Le fonctionnement correct et sûr de cet équipement
présuppose une manipulation, une installation, une utilisation et une
maintenance conformes aux règles de l'art.
Risque de choc électrique. Les condensateurs du circuit intermédiaire restent
chargés pendant cinq minutes après la mise hors tension. Il est interdit
d'ouvrir l'équipement dans les 5 minutes qui suivent la mise hors
tension.
Prudence
♦
♦
L'accès à cet équipement doit être interdit aux enfants et au public !
Cet équipement doit exclusivement être utilisé aux fins spécifiées par son
constructeur. Les modifications non autorisées ainsi que l'usage de pièces de
rechange et d'accessoires ni vendus ni recommandés par le constructeur de
l'équipement risquent d'être à l'origine d'incendies, de chocs électriques et de
blessures.
Remarques
♦
♦
♦
Le présent manuel doit être conservé à portée de main près de l'équipement
et remis à chaque utilisateur.
Toute opération de mesure ou d'essai à effectuer sur l'équipement actif
impose d'observer les règlements sur la sécurité du travail applicables dans
les pays respectifs. Il est recommandé d'utiliser des outils électroniques
appropriés.
Avant l'installation et la mise en service, veuillez lire attentivement les
consignes de sécurité et les avertissements figurant dans le présent manuel,
ainsi que toutes les étiquettes d'avertissement fixées sur l'équipement.
Veillez à ce que les étiquettes d'avertissement demeurent toujours lisibles et
remplacez les étiquettes manquantes ou abîmées.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
7
Français
AVANT-PROPOS
Transport & Stockage
!
Attention
!
Prudence
♦
♦
Il est essentiel, pour son fonctionnement correct et sûr, de transporter,
stocker, monter et installer l'équipement dans les règles de l'art, ainsi que
d'en assurer une utilisation et une maintenance soigneuses.
Protégez le variateur contre les chocs physiques et les vibrations durant le
transport et le stockage. Veillez également à le protéger de l'eau (pluie) et
des températures excessives (voir tableau page 95).
Mise en service
!
Attention
♦
♦
♦
♦
♦
!
8
Toute intervention effectuée sur l'appareil/le système par du personnel non
qualifié et le non-respect des avertissements peuvent entraîner des
blessures graves ou d'importants dommages matériels. Seul du personnel
possédant les qualifications adéquates et formé au montage, à l'installation, à
la mise en service et à l'utilisation du produit est habilité à intervenir sur
l'appareil/le système.
Seuls des câbles d'alimentation fixés à demeure sont autorisés. Cet
équipement doit être mis à la terre (CEI 536 classe 1 et autres normes
applicables).
Si un dispositif de protection à courant différentiel-résiduel (DDR) doit être
utilisé, il sera du type B.
Les machines à alimentation triphasée équipées de filtres CEM ne doivent
pas être branchées au réseau par l'intermédiaire d'un disjoncteur différentiel
(voir DIN VDE 0160, section 6.5).
Les bornes suivantes peuvent être portées à une tension dangereuse même
si le variateur est inopérant :
- bornes d'arrivée réseau L/L1, N/L2, L3.
- bornes de départ moteur U, V, W, DC+, DC-
Prudence
Il est impératif de raccorder les câbles réseau, moteur et de commande, au
variateur de la manière présentée à la figure 2-4 à la page 25, afin d'éviter qu'un
parasitage par couplage inductif et capacitif affecte le bon fonctionnement du
variateur.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
AVANT-PROPOS
Français
Utilisation
!
Attention
♦
♦
♦
♦
♦
♦
♦
♦
Les variateurs MICROMASTER mettent en jeu des tensions élevées.
Le fonctionnement d'appareils électriques implique nécessairement la
présence de tensions dangereuses sur certaines de leurs parties.
Les dispositifs d'arrêt d'urgence suivant EN 60204 CEI 204 (VDE 0113)
doivent rester actifs dans tous les modes de fonctionnement du variateur. Le
réarmement du dispositif d'arrêt d'urgence ne doit pas conduire à un
redémarrage incontrôlé ou indéfini.
Dès que des défauts survenant dans le variateur risquent d'entraîner des
dommages matériels importants voire des blessures graves (défauts
potentiellement dangereux), il est impératif de prendre des précautions
externes supplémentaires ou de prévoir des dispositifs pour assurer ou
renforcer la sûreté de fonctionnement même en cas de défaut (p.ex. fins de
course indépendants, verrouillages mécaniques, etc.).
Certains réglages de paramètres sont susceptibles de provoquer le
redémarrage automatique du variateur après une panne de réseau.
Cet équipement est capable d'assurer une protection interne du moteur
contre les surcharges conformément à UL508C section 42. Voir P0610 et
P0335. Cette protection peut également être assurée au moyen d'une sonde
thermométrique CTP externe via une entrée TOR.
Cet équipement convient pour un usage dans un circuit capable de délivrer
au plus 10 000 ampères symétriques (eff.) pour une tension maximale de
230/460 V lorsqu'il est protégé par un fusible temporisé (voir tableau page
93).
Cet équipement ne doit pas être utilisé comme "dispositif d'arrêt d'urgence"
(voir EN 60204, 9.2.5.4).
Réparation
!
Attention
♦
♦
♦
Les réparations sur l'équipement doivent exclusivement être confiées au
Service après-vente Siemens, à des centres de réparation agréés par
Siemens ou à du personnel qualifié parfaitement familiarisé avec l'ensemble
des procédures et des avertissements contenus dans le présent manuel.
Les pièces et les composants défectueux doivent être remplacés par des
pièces figurant dans la liste des pièces de rechange appropriées.
Isolez impérativement le variateur de sa source d'alimentation avant de
l'ouvrir pour accéder à l'intérieur.
Désassemblage & Elimination
Remarques
♦
♦
L'emballage du variateur est réutilisable. Vous pouvez le conserver pour un
usage ultérieur ou le renvoyer au constructeur.
Des assemblages vissés et clipsés facilement desserrables vous permettent
de démonter l'unité. Vous pouvez ensuite recycler ses différents éléments
constitutifs, les éliminer conformément aux exigences locales ou les
renvoyer au constructeur.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
9
Français
10
AVANT-PROPOS
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
SOMMAIRE
Français
Sommaire
1 Vue d'ensemble ...................................................................................................................... 15
1.1
La gamme MICROMASTER 420 ................................................................................ 16
1.2
Spécificités ................................................................................................................. 16
2 Installation............................................................................................................................... 17
2.1
Généralités ................................................................................................................. 18
2.2
Conditions ambiantes de fonctionnement................................................................... 19
2.3
Installation mécanique ................................................................................................ 20
2.4
Installation électrique .................................................................................................. 21
3 Mise en service ....................................................................................................................... 27
3.1
Panneaux de commande du variateur MICROMASTER 420 ..................................... 29
3.2
Commande générale .................................................................................................. 34
4 Utilisation ................................................................................................................................ 37
4.1
Consigne de fréquence............................................................................................... 38
4.2
Sources de commande (P0700) ................................................................................. 38
4.3
Fonctions d'arrêt (OFF) et de freinage........................................................................ 39
4.4
Modes de régulation (P1300) ..................................................................................... 40
4.5
Défauts et alarmes...................................................................................................... 40
5 Paramètres système............................................................................................................... 41
5.1
Aperçu des paramètres système du MICROMASTER ............................................... 42
5.2
Introduction aux paramètres système du MICROMASTER ........................................ 43
5.3
Descriptifs des paramètres du système...................................................................... 48
6 Dépannage ............................................................................................................................. 91
6.1
Dépannage avec le panneau d'affichage standard..................................................... 92
6.2
Dépannage avec le panneau de commande basique................................................. 93
6.3
Codes de défauts du MICROMASTER 420................................................................ 94
7 Caractéristiques techniques ................................................................................................... 99
8 Informations complémentaires.............................................................................................. 103
8.1
Options disponibles .................................................................................................. 104
8.2
Compatibilité électromagnétique (CEM) ................................................................... 104
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
11
Français
SOMMAIRE
A - Remplacement du panneau de commande ......................................................................... 109
B - Dépose des couvercles, taille A ........................................................................................... 111
C - Dépose des couvercles, tailles B et C ................................................................................. 113
D - Déconnexion du condensateur "Y", taille A ......................................................................... 115
E - Déconnexion du condensateur "Y", tailles B et C ................................................................ 117
F - Réglages utilisateur .............................................................................................................. 119
G - Normes applicables ............................................................................................................. 121
H - Liste des abréviations .......................................................................................................... 123
Index .......................................................................................................................................... 125
12
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
SOMMAIRE
Français
Liste des figures
Figure 2-1
Figure 2-2
Figure 2-3
Figure 2-4
Figure 3-1
Figure 3-2
Figure 3-3
Figure 3-4
Figure 3-5
Figure 3-6
Plans de perçage pour MICROMASTER 420 ................................................................... 20
Bornes de branchement du variateur MICROMASTER 420............................................. 23
Connexions du réseau et du moteur ................................................................................. 23
Directives de câblage visant à limiter les perturbations électromagnétiques ................... 25
Panneaux disponibles pour le variateur MICROMASTER 420......................................... 29
Commande de base avec le SDP ..................................................................................... 30
Boutons du panneau de commande basique.................................................................... 31
Modification des paramètres avec le BOP ........................................................................ 32
Exemple type de plaque signalétique ............................................................................... 33
Schéma bloc du variateur.................................................................................................. 36
Liste des tableaux
Tableau 3-1
Tableau 3-2
Tableau 6-1
Tableau 6-2
Tableau 6-3
Tableau 7-1
Tableau 7-2
Tableau 8-1
Tableau 8-2
Tableau 8-3
Tableau 8-4
Tableau F-1
Réglages usine pour une utilisation avec le panneau d'affichage standard .................... 29
Réglages usine pour une utilisation avec le BOP ............................................................ 30
Etats du variateur signalés par les LED du SDP ............................................................. 92
Codes de défauts du MICROMASTER 420..................................................................... 94
Codes d'alarmes du MICROMASTER 420 ...................................................................... 96
Caractéristiques techniques du MICROMASTER 420 .................................................... 99
Caractéristiques fonctionnelles des variateurs MICROMASTER .................................. 101
Classe 1 - Milieu industriel général ................................................................................ 105
Classe 2 - Milieu industriel avec filtre............................................................................. 105
Classe 3 - Avec filtre pour secteur résidentiel, commercial et industrie légère ............. 106
Tableau de conformité .................................................................................................. 107
Réglages utilisateur........................................................................................................ 119
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
13
Français
14
SOMMAIRE
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
1. VUE D'ENSEMBLE
1
Français
Vue d'ensemble
Ce chapitre contient :
une présentation des principales spécificités de la gamme MICROMASTER 420.
1.1
La gamme MICROMASTER 420 ................................................................................ 16
1.2
Spécificités ................................................................................................................. 16
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
15
Français
1.1
1. VUE D'ENSEMBLE
La gamme MICROMASTER 420
La gamme MICROMASTER 420 est une gamme de variateurs de fréquence conçus pour
réguler la vitesse de moteurs triphasés. Elle comprend différents modèles allant du
modèle 120 W à entrée monophasée au modèle 11 kW à entrée triphasée.
Les variateurs sont commandés par microprocesseur et intègrent une technologie IGBT
(Insulated Gate BipoIar Transistor) de pointe, ce qui garantit leur polyvalence et leur
fiabilité. Un procédé spécial de modulation de largeur d'impulsions à fréquence de
découpage réglable assure le silence de fonctionnement du moteur. Des fonctions de
protection étendues garantissent une excellente protection du moteur et du variateur.
Le variateur MICROMASTER 420 tel qu'il a été réglé en usine convient pour une vaste
série d'applications simples de commande de moteur. Il peut également servir pour des
applications plus pointues grâce à ses larges possibilités de paramètrage.
Le variateur MICROMASTER 420 peut aussi bien être mis en oeuvre dans des
applications "autonomes" qu'être intégré à des "systèmes d'automatisation".
1.2
Spécificités
Propriétés générales
♦
♦
♦
♦
♦
♦
♦
Facile à installer, à paramétrer et à mettre en service.
Temps de réponse rapide et répétable aux signaux de commande.
Série complète de paramètres permettant d'adapter la configuration du variateur aux
applications les plus variées.
Connexion par câble simple.
Conception modulaire pour une extrême flexibilité de configuration.
Hautes fréquences de commutation pour un fonctionnement silencieux du moteur.
Options externes pour communication avec PC, panneau de commande basique
(BOP), panneau de commande avancé (AOP) et module de communication Profibus.
Propriétés de comportement
♦
♦
♦
♦
♦
♦
Régulation du courant d'excitation (FCC) améliorant la réponse dynamique et la
commande du moteur.
Limitation rapide du courant (FCL) pour un fonctionnement sans coupure.
Freinage intégré par injection de courant continu.
Freinage combiné pour un comportement de freinage amélioré.
Temps d'accélération/décélération à lissage programmable.
Régulation à action proportionnelle et intégrale (PI).
Propriétés de protection
♦
♦
♦
♦
♦
♦
16
Protection complète du moteur et du variateur.
Protection contre les surtensions/sous-tensions.
Protection du variateur contre la surchauffe.
Protection contre les défauts à la terre.
Protection contre les courts-circuits.
2
Protection thermique du moteur par calcul de la valeur I t.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
2. INSTALLATION
2
Français
Installation
Ce chapitre contient :
♦
♦
♦
♦
des informations générales relatives à l'installation ;
les cotes d'encombrement du variateur ;
des directives de câblage visant à réduire les perturbations électromagnétiques ;
des détails concernant l'installation électrique.
2.1
Généralités ................................................................................................................. 18
2.2
Conditions ambiantes de fonctionnement................................................................... 19
2.3
Installation mécanique ................................................................................................ 20
2.4
Installation électrique .................................................................................................. 21
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
17
Français
2. INSTALLATION
!
Attention
♦
♦
♦
♦
♦
♦
!
2.1
Toute intervention effectuée sur l'appareil/le système par du personnel non qualifié
et le non-respect des avertissements peuvent entraîner des blessures graves ou
d'importants dommages matériels. Seul du personnel possédant les qualifications
adéquates et formé au montage, à l'installation, à la mise en service et à l'utilisation
du produit est habilité à intervenir sur l'appareil/le système.
Seuls des câbles d'alimentation fixés à demeure sont autorisés. Cet équipement
doit être mis à la terre (CEI 536 classe 1 et autres normes applicables).
Si un dispositif de protection à courant différentiel-résiduel (DDR) doit être utilisé, il
sera du type B.
Les machines à alimentation triphasée équipées de filtres CEM ne doivent pas être
branchées au réseau par l'intermédiaire d'un disjoncteur différentiel (EN50178,
section 5.2.11.1).
Les bornes suivantes peuvent être portées à une tension dangereuse même si le
variateur est inopérant :
- bornes d'arrivée réseau L/L1, N/L2, L3.
- bornes de départ moteur U, V, W, DC+, DCAvant toute opération d'installation, attendez toujours 5 minutes pour permettre à
l'unité de se décharger après sa mise hors tension.
Prudence
Il est impératif de raccorder les câbles réseau, moteur et de commande, au variateur de
la manière présentée à la figure 2-4 à la page 25, afin d'éviter qu'un parasitage par
couplage inductif et capacitif affecte le bon fonctionnement du variateur.
Généralités
Installation après une certaine durée de stockage
A la suite d'une durée de stockage prolongée, les condensateurs du variateur doivent
subir l'opération de formation. Les actions requises sont listées ci-dessous.
Durée de
stockage
Action requise
Temps de
préparation
1 an ou moins
Formation inutile
Pas de
préparation
1 à 2 ans
Alimentez le variateur pendant une heure avant d'émettre l'ordre
de marche
1 heure
2 à 3 ans
Utiliser une source de tension alternative variable
Appliquer pendant 30 minutes une tension de 25%
de la tension d'entrée assignée
Augmenter la tension à 50% pendant 30 minutes
Augmenter la tension à 75% pendant 30 minutes
Augmenter la tension à 100% pendant 30 minutes
Le variateur est prêt au démarrage
2 heures
3 ans et plus
Utiliser une source de tension alternative variable
Appliquer pendant 2 heures une tension de 25% de
la tension d'entrée assignée
Augmenter la tension à 50% pendant 2 heures
Augmenter la tension à 75% pendant 2 heures
Augmenter la tension à 100% pendant 2 heures
Le variateur est prêt au démarrage
8 heures
18
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
2. INSTALLATION
2.2
Français
Conditions ambiantes de fonctionnement
Température
min. en service = -10°C
max. en service = 50°C
Humidité de l'air
95 % sans condensation
Altitude
Si le variateur doit être installé à une altitude > 1000 m, un déclassement est nécessaire.
(Voir manuel de référence MM420)
Chocs
Le variateur ne doit ni tomber ni être soumis à des chocs.
Vibrations
Le variateur ne doit pas être installé dans un endroit où il serait susceptible d'être exposé
à des vibrations constantes.
Rayonnement électromagnétique
N'installez pas le variateur à proximité de sources de rayonnement électromagnétique.
Pollution atmosphérique
N'installez pas le variateur dans un environnement chargé en pollution atmosphérique
(poussière, gaz corrosifs, etc.).
Eau
Veillez à installer le variateur à l'écart de toute source d'infiltration potentielle, p.ex. ne
l'installez pas sous des conduites sujettes à la condensation. Evitez d'installer le variateur
à un endroit pouvant être soumis à une humidité ou une condensation excessive. Les
modèles IP54 et IP56 offrent une protection supplémentaire.
Surchauffe
Pour un refroidissement optimal, montez le variateur à la verticale. Une ventilation
supplémentaire peut s'avérer nécessaire en cas de montage horizontal.
Veillez à ce que les fentes d'aération du variateur ne soient pas obstruées. Laissez un
espace de 100 mm au-dessus et au-dessous du variateur.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
19
Français
2.3
2. INSTALLATION
Installation mécanique
!
Attention
CET APPAREIL DOIT ETRE MIS A LA TERRE.
♦
La sûreté de fonctionnement de cet appareil exige qu'il soit installé et mis en
service par du personnel qualifié dans le respect des avertissements figurant dans
le présent manuel.
♦
Observez en particulier les règlements généraux et nationaux en matière
d'installation et de sécurité concernant les travaux sur les installations utilisant des
tensions dangereuses (p.ex. EN 50178), ainsi que les règlements en vigueur relatifs
au bon usage des outils et des dispositifs de protection personnels.
♦
Les bornes réseau, CC et moteur peuvent être portées à une tension dangereuse
même si le variateur est inopérant. Avant toute opération d'installation, attendez
donc 5 minutes pour permettre aux condensateurs de se décharger après la mise
hors tension.
4
Taille A :
Fixation avec
2 vis M4
2 écrous M4
2 rondelles M4
55 mm
0.22"
160 mm
173 mm
6.30"
6.81"
160 mm
6.30"
Couple de serrage
avec rondelles en
place : 2,5 Nm
73 mm
149 mm
2.87"
5.87"
Fixation sur rail DIN
Ø 4.5 mm
0.17"
Taille B :
Ø 4.8 mm
0.19"
202 mm
174 mm
7.95"
6.85"
Fixation avec
4 vis M4
4 écrous M4
4 rondelles M4
Couple de serrage
avec rondelles en
place : 2,5 Nm
149 mm
172 mm
138 mm
5.87"
6.72"
5.43"
Taille C :
Fixation avec
4 vis M5
4 écrous M5
4 rondelles M5
Ø 5.5 mm
0.22"
204 mm
8.03"
245 mm
9.65"
185 mm
195 mm
7.28"
7.68"
Figure 2-1
20
Couple de
serrage avec
rondelles en
place : 3 Nm
174 mm
6.85"
Plans de perçage pour MICROMASTER 420
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
2. INSTALLATION
2.4
Français
Installation électrique
!
2.4.1
Attention
CET APPAREIL DOIT ETRE MIS A LA TERRE.
♦
La sûreté de fonctionnement de cet appareil exige qu'il soit installé et mis en
service par du personnel qualifié dans le respect des avertissements figurant dans
le présent manuel.
♦
Observez en particulier les règlements généraux et nationaux en matière
d'installation et de sécurité concernant les travaux sur les installations utilisant des
tensions dangereuses (p.ex. EN 50178), ainsi que les règlements en vigueur relatifs
au bon usage des outils et des dispositifs de protection personnels.
♦
Les bornes réseau, CC et moteur peuvent être portées à une tension dangereuse
même si le variateur est inopérant. Avant toute opération d'installation, attendez
donc 5 minutes pour permettre aux condensateurs de se décharger après la mise
hors tension.
♦
Les variateurs peuvent être installés côte à côte, mais une distance de 100 mm
(3,94 pouces) doit être maintenue s'ils sont superposés.
Généralités
!
Attention
Le variateur doit toujours être mis à la terre. Le fait qu'il ne soit pas correctement mis
à la terre risque de générer des conditions extrêmement dangereuses susceptibles
d'avoir des conséquences fatales.
Fonctionnement sur réseau à neutre isolé (régime IT)
Le variateur MICROMASTER fonctionnera sur le réseau à neutre isolé et continuera à
fonctionner si une phase d'entrée présente un défaut à la terre. Si une phase de sortie
présente un défaut à la terre, il se coupera et signalera F0001.
Sur un réseau à neutre isolé, il faut retirer le condensateur "Y" présent à l'intérieur du
variateur. La procédure de dépose du condensateur est exposée aux annexes E et F.
Fonctionnement avec un dispositif de protection à courant différentiel-résiduel (DDR)
S'ils sont équipés d'un DDR (ou "disjoncteur différentiel"), les variateurs MICROMASTER
fonctionneront sans déclenchement intempestif, à condition que :
le DDR utilisé soit du type B,
la sensibilité du DDR soit égale à 300 mA,
le neutre du réseau soit mis à la terre,
un seul variateur soit alimenté à partir de chaque DDR,
les câbles de sortie mesurent moins de 50 m (blindés) ou de 100 m (non blindés).
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
21
Français
2. INSTALLATION
Fonctionnement avec des câbles longs
!
Prudence
Les câbles réseau, moteur et de commande doivent être posés séparément. Ils ne
doivent en aucun cas cheminer dans le même conduit / la même goulotte. Ne procédez
jamais à un contrôle d'isolement sous haute tension sur les câbles connectés au
variateur.
Tous les variateurs fonctionneront suivant leurs spécifications du moment que la
longueur des câbles n'excède pas 50 m (blindés) ou 100 m (non blindés).
2.4.2
Connexions du réseau et du moteur
!
Attention
♦
♦
♦
!
Avant d'effectuer ou de modifier des connexions sur le variateur, isolez-le du
réseau.
Assurez-vous que le moteur est configuré pour la tension réseau qui convient : les
MICROMASTER 230 V monophasés/triphasés ne doivent pas être raccordés à un
réseau 400 V triphasée.
Lors du branchement de machines synchrones ou du couplage de plusieurs
moteurs en parallèle, le variateur doit fonctionner avec une caractéristique de
régulation tension/fréquence (P1300 = 0, 2 ou 3).
Prudence
Après avoir connecté le réseau et le moteur aux bornes correspondantes, assurez-vous
que les capots ont été correctement remis en place avant de mettre le variateur sous
tension !
Remarque
♦
♦
♦
Veillez à ce qu'un disjoncteur ou des fusibles du type et du calibre appropriés soient
montés sur l'arrivée réseau au variateur (voir tableau page 93).
o
Utilisez exclusivement des conducteurs de cuivre de classe 1 60/75 C (conformité
UL). Couple de serrage des bornes réseau : 1,1 Nm.
Utilisez un tournevis cruciforme 4 - 5 mm pour serrer les vis des bornes réseau.
Accès aux bornes réseau et aux bornes moteur
La procédure d'accès aux bornes réseau et aux bornes moteur du variateur
MICROMASTER 420 est illustrée aux annexes B et C. Reportez-vous également aux
photos des borniers réseau et de commande figurant sur la 3ème de couverture à la fin
de ce manuel.
Après avoir enlevé les capots pour libérer l'accès aux bornes, établissez les connexions
du réseau et du moteur de la manière représentée à la page suivante.
22
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
2. INSTALLATION
Français
L3
U
N/L2
V
L/L1
W
PE
PE
Figure 2-2
Bornes de branchement du variateur MICROMASTER 420
L3
L2
L1
N
CONTACTOR
FUSE
OPTIONAL
FILTER
(Class B only)
MICROMASTER
L/L1
PE
SINGLE PHASE
U
U
V
V
W
W
PE
TYPICAL INSTALLATION
L3
L2
L1
FUSE
PE
N/L2
MOTOR
CONTACTOR
THREE PHASE
Figure 2-3
PE
OPTIONAL
FILTER
PE
MICROMASTER
MOTOR
L3
U
U
L2
V
V
L1
W
W
PE
Connexions du réseau et du moteur
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
23
Français
2.4.3
2. INSTALLATION
Directives de câblage visant à limiter les perturbations
électromagnétiques
Les variateurs sont conçus pour fonctionner dans un environnement industriel
susceptible de présenter un niveau élevé de perturbations électromagnétiques. En
général, une installation en bonne et due forme permet d'obtenir un fonctionnement sûr et
sans perturbations. En cas de problèmes, suivez les directives exposées ci-dessous.
Mesures à prendre
♦
♦
♦
♦
♦
♦
♦
♦
♦
!
24
Veillez à ce que tout l'équipement logé dans l'armoire soit mis à la terre par des
conducteurs de mise à la terre courts et de forte section raccordés à une barre ou un
point central de terre.
Veillez à ce que tout équipement de commande raccordé au variateur (p.ex. un API)
soit relié au même circuit de terre ou au même point de terre que le variateur au
moyen d'un câble court de forte section.
Le conducteur de terre allant au moteur doit être relié directement à la connexion de
terre (PE) du variateur correspondant.
Il est préférable d'utiliser des conducteurs plats car leur impédance est plus faible à
fréquence élevée.
Raccordez proprement les extrémités des câbles et limitez autant que possible la
longueur des câbles non blindés.
Dans la mesure du possible, séparez les câbles de commande des câbles d'énergie
en les posant dans des goulottes distinctes et, si nécessaire, faites en sorte qu'ils se
croisent à angle droit (90°).
Dans la mesure du possible, utilisez du câble blindé pour les circuits de commande.
Veillez à ce que les bobines des contacteurs logés dans l'armoire soient équipés de
circuits d'antiparasitage (circuits RC pour contacteurs à courant alternatif ou diodes
"de roue libre" pour contacteurs à courant continu). Un antiparasitage par varistances
est également possible. Cette mesure présente une importance particulière lorsque
les contacteurs sont commandés à partir du relais de variateur.
Utilisez des câbles blindés ou armés pour raccorder le moteur et connectez les deux
extrémités du blindage à la terre.
Attention
Les règlements de sécurité doivent impérativement être respectés lors de
l'installation des variateurs !
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
2. INSTALLATION
Français
1
5
1
L1
L2
L3
1
2
3
4
6
2
3
Figure 2-4
Directives de câblage visant à limiter les perturbations électromagnétiques
Repère
Signification dans les schémas ci-dessus
1
2
3
4
5
6
Câble d'arrivée réseau
Câble de commande
Câble moteur
Filtre rapporté à la face inférieure
Panneau arrière métallique
Utilisez des colliers appropriés pour appliquer le blindage des câbles de
moteur et de commande au panneau arrière métallique.
Remarque
La plaque d'entrée de câbles disponible en option peut être utilisée pour renforcer l'effet
de blindage des câbles de moteur et de commande (non représentée sur la figure 2-4).
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
25
Français
26
2. INSTALLATION
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
3. MISE EN SERVICE
3
Français
Mise en service
Ce chapitre contient :
♦
♦
♦
un descriptif des éléments de commande en face avant ;
un bref descriptif des panneaux de commande disponibles en option et une
explication de l'utilisation du panneau de commande basique (BOP) ;
un guide en 8 étapes en fin de chapitre présentant une procédure simple de
modification des paramètres.
3.1
Panneaux de commande du variateur MICROMASTER 420 ..................................... 29
3.2
Utilisation générale ..................................................................................................... 34
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
27
Français
!
3. MISE EN SERVICE
Attention
♦
♦
♦
♦
♦
♦
♦
♦
!
Les variateurs MICROMASTER mettent en jeu des tensions élevées.
Le fonctionnement d'appareils électriques implique nécessairement la présence de
tensions dangereuses sur certaines de leurs parties.
Les dispositifs d'arrêt d'urgence suivant EN 60204 CEI 204 (VDE 0113) doivent
rester actifs dans tous les modes de fonctionnement du variateur de commande. Le
réarmement du dispositif d'arrêt d'urgence ne doit pas conduire à un redémarrage
incontrôlé ou indéfini.
Dès que des défauts survenant dans le variateur risquent d'entraîner des
dommages matériels importants voire des blessures graves (défauts
potentiellement dangereux), il est impératif de prendre des précautions externes
supplémentaires ou de prévoir des dispositifs pour assurer ou renforcer la sûreté de
fonctionnement même en cas de défaut (p.ex. fins de course indépendants,
verrouillages mécaniques, etc.).
Certains réglages de paramètres sont susceptibles de provoquer le redémarrage
automatique du variateur après une panne de réseau.
Cet équipement est capable d'assurer une protection interne du moteur contre les
surcharges conformément à UL508C section 42. Voir P0610 et P0335. Cette
protection peut également être assurée au moyen d'une sonde thermométrique
CTP externe via une entrée TOR.
Cet équipement convient pour un usage dans un circuit capable de délivrer au plus
10 000 ampères symétriques (eff.) pour une tension maximale de 230/460 V
lorsqu'il est protégé par un fusible temporisé (voir tableau page 93).
Cet équipement ne doit pas être utilisé comme "dispositif d'arrêt d'urgence"
(voir EN 60204, 9.2.5.4).
Prudence
Seul du personnel qualifié est habilité à effectuer les réglages sur les panneaux de
commande, en tenant compte des mesures de précaution et des avertissements.
Le variateur MICROMASTER 420 est livré avec un panneau d'affichage standard (SDP)
et des réglages usine répondant aux exigences suivantes :
♦ Les caractéristiques de puissance assignée du moteur, de tension, de courant et de
fréquence sont compatibles avec les caractéristiques du variateur. (Un moteur
Siemens standard est recommandé).
♦ Caractéristiques de vitesse U/f linéaire, contrôlée par un potentiomètre analogique.
♦ Vitesse maximale 3000 tr/min pour 50 Hz (3600 tr/min pour 60 Hz), réglable par
potentiomètre via les entrées analogiques du variateur
♦ Temps de montée/descente = 10 s
Pour les applications requérant un paramétrage plus complexe, reportez-vous à la liste
des paramètres ci-après.
Pour modifier des paramètres, vous aurez besoin de l'option "Panneau de commande
basique" (BOP) ou "Panneau de commande avancé" (AOP) décrits ci-après.
Par ailleurs, les paramètres peuvent être modifiés à l'aide d'options de communication
(voir manuel de référence).
Pour savoir comment échanger/remplacer les panneaux de commande, voir annexe A.
Remarque
♦
♦
28
Le même BOP/AOP peut être utilisé pour chaque MICROMASTER 420. Après avoir
modifié les paramètres, remplacez à nouveau le BOP/AOP par le SDP.
L'affectation des bornes de commande et de départ moteur est visible sur les
photos figurant sur la 3ème de couverture à la fin de ce manuel.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
3. MISE EN SERVICE
3.1
Français
Panneaux de commande du variateur MICROMASTER 420
Panneaux de commande
Les panneaux de commande présentés ci-dessous peuvent être utilisés avec les
variateurs MICROMASTER 420. Celui de gauche est fourni en standard avec le variateur
et désigné par "panneau d'affichage standard" (SDP). Le panneau de commande
basique (BOP) et le panneau de commande avancé (AOP) sont disponibles en option.
RUNNING
150.00
F= 50.0 HZ
fl
I = 4.8
RPM=1500
p
V=400v
v
Hz
Hz
Fn
1
fn
P000
Fn
1
menu
0
jog
P
0
jog
P
Status Display Panel
Basic Operator Panel
Advanced Operator Panel
(Standard)
(Option)
(Option)
Figure 3-1
Panneaux disponibles pour le variateur MICROMASTER 420
Remplacement du panneau de commande
La procédure de remplacement du SDP par un BOP/AOP est exposée à l'annexe A.
3.1.1
Mise en service avec le panneau d'affichage standard (SDP)
Le SDP est fourni en standard avec votre variateur
MICROMASTER 420. Il comporte deux LED servant à indiquer
l'état de fonctionnement du variateur.
Le variateur muni du SDP peut être utilisé avec ses réglages
usine pour couvrir de nombreuses applications. Les réglages
usine sont présentés au tableau 3.1
L'affectation des bornes apparaît sur la photo du bornier de
commande figurant sur la 3ème de couverture à la fin de ce
manuel.
Tableau 3-1 Réglages usine pour une utilisation avec le panneau d'affichage standard
Bornes
Paramètre
Action par défaut
Entrée TOR 1
5
P0701 = 1
MARCHE à droite
Entrée TOR 2
6
P0702 = 12
Inversion de marche
Entrée TOR 3
7
P0703 = 9
Acquittement de défaut
Relais de sortie
10/11
P0731 = 52.3
Signalisation de défaut
Sortie analogique
12/13
P0771 = 21
Fréquence de sortie
Entrée analogique
3/4
P0700 = 0
Consigne de fréquence
1/2
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
Alimentation entrée analogique
29
Français
3. MISE EN SERVICE
Alarmes et états de défaut sur le panneau d'affichage standard
Les deux LED du panneau d'affichage standard indiquent l'état de fonctionnement du
variateur. Elles signalent également des alarmes ou des états de défaut. Vous trouverez
au chap. 6.2 des explications sur les états du variateur indiqués par ces deux LED.
3.1.2
Commande de base avec le SDP
Le SDP autorise les opérations suivantes :
♦ mise en marche et mise à l'arrêt du moteur
♦
inversion du sens de marche du moteur
♦ acquittement des défauts
Commande de la vitesse du moteur
Connectez les bornes comme indiqué sur la figure ci-dessous.
DIN1
5
DIN2
6
DIN3
7
24V+
8
0V
9
10V+
1
0V
2
AIN+
3
AIN4
•
•
•
•
5.0 kW
Start/Stop Rev
Ack
Digital Inputs
Figure 3-2
Analogue Inputs
Commande de base avec le SDP
Remarque
L'affectation des bornes réseau et des bornes de commande apparaît sur les photos
figurant sur la 3ème de couverture à la fin de ce manuel.
3.1.3
Mise en service avec le panneau de commande basique (BOP)
Hz
150.00
Fn
1
0
Jog
P
Le panneau de commande basique (BOP) disponible en option
donne accès aux paramètres du variateur et permet de
personnaliser les réglages du MICROMASTER 420. Le BOP
peut servir à configurer plusieurs variateurs MICROMASTER420. Il est inutile d'acquérir un BOP séparé pour chaque
variateur.
Notez que, par défaut, le BOP est désactivé. Pour permettre la
commande du moteur à l'aide du BOP, le paramètre P0700 doit
être réglé sur 1.
Le tableau 3-2 présente les réglages usine pour une utilisation
avec le panneau de commande basique.
Tableau 3-2 Réglages usine pour une utilisation avec le BOP
Paramètre
P0100
P0307
P0310
P0311
P1082
30
Signification
Mode de fonct. Europe/E.U
Puissance moteur (assignée)
Fréquence moteur assignée
Vitesse moteur assignée
Fréquence moteur maximale
Réglage usine Europe (Amér. Nord)
50 Hz, kW (60 Hz, hp)
kW (hp)
50 Hz (60 Hz)
1395 (1680) tr/min [suivant exécution]
50 Hz (60 Hz)
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
3. MISE EN SERVICE
Français
Touches du panneau de commande basique
Champ/Touche
r0000
Fonction
Effets
P(1)
Hz
Visu d'état
Mise en marche du
variateur
Mise à l'arrêt du
variateur
Le LCD indique les réglages actuels du variateur.
Cette touche permet de démarrer le variateur. Par
défaut, elle est bloquée. Pour l'activer, réglez P0700 = 1.
OFF1 L'actionnement de cette touche entraîne l'arrêt du
variateur selon la rampe paramétrée. Par défaut,
cette touche est bloquée. Pour l'activer, réglez
P0700 = 1.
OFF2 Le double actionnement de la touche deux fois
(ou son maintien enfoncé) entraîne l'arrêt du
moteur en ralentissement naturel.
Inversion du sens
de marche
Marche par à-coups
Cette touche inverse le sens de rotation du moteur.
L'inversion est indiquée par le signe moins (-) ou un
point décimal clignotant. Par défaut, cette touche est
bloquée. Pour l'activer, réglez P0700 = 1.
L'actionnement de cette touche alors que le variateur est
arrêté provoque la mise en marche du moteur et sa
rotation à la fréquence de marche par à-coups
prédéfinie. Le variateur s'arrête dès que la touche est
relâchée. Cette touche est inopérante lorsque le
variateur/moteur est en marche.
Cette touche permet de visualiser des informations
supplémentaires. Voir également section 5.1.2 à la page
44.
Fonctions
Accès aux
paramètres
Figure 3-3
Maintenu enfoncé, cette touche permet de visualiser les
informations suivantes au départ de n'importe quel
paramètre en cours de fonctionnement :
1. tension du circuit intermédiaire (symbolisée par
un d)
2. courant de sortie (A)
3. fréquence de sortie (Hz)
4. tension de sortie (o)
5. la valeur (choisie sous P0004)
Cette touche permet d'accéder aux paramètres.
Incrémentation
valeur
Cette touche augmente la valeur affichée. Pour modifier
la consigne de fréquence via le BOP, réglez P1000 = 1.
Décrémentation
valeur
Cette touche diminue la valeur affichée. Pour modifier la
consigne de fréquence via le BOP, réglez P1000 = 1.
Boutons du panneau de commande basique
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
31
Français
3. MISE EN SERVICE
Modification des paramètres avec le BOP
La description ci-après montre comment modifier le paramètre P1082. Elle vous servira
de guide pour régler n'importe quel paramètre à l'aide du "BOP".
Etape
1
2
3
Appuyez sur
paramètres
pour accéder aux
Appuyez sur
s'affiche
jusqu'à ce que P0010
Appuyez sur
pour accéder à la
Résultat sur l'afficheur
Hz
P(1)
Hz
valeur du paramètre P0010
r0000
P0010
0
P(1)
P(1)
Hz
P(1)
4
Appuyez sur
pour régler P0010 = 1
Hz
5
6
7
8
9
Appuyez sur
pour sauvegarder le
réglage et quitter le paramètre
Appuyez sur
s'affiche
jusqu'à ce que P1082
Appuyez sur
pour choisir la
fréquence maximale souhaitée
Appuyez sur
pour sauvegarder le
réglage et quitter le paramètre
P0010
P1082
P(1)
Hz
P(1)
Hz
Appuyez sur
pour accéder à la
valeur du paramètre P1082
1
P(1)
50.00
Hz
P(1)
35.00
Hz
P1082
P0010
P(1)
Hz
P(1)
10 Appuyez sur
pour revenir à P0010
Hz
11
12
13
Appuyez sur
pour accéder à la
valeur du paramètre P0010
pour revenir à la
Appuyez sur
valeur P0010 = 0
Appuyez sur
pour sauvegarder le
réglage et quitter le paramètre
P(1)
Hz
1
0
P0010
r0000
P(1)
Hz
P(1)
Hz
P(1)
14 Appuyez sur
pour revenir à r0000
Hz
15
Appuyez sur
paramétrage
pour quitter le
L'afficheur alternera entre la mesure et
la consigne de fréquence.
Figure 3-4
P(1)
35.00
Hz
00.00
P(1)
Hz
Modification des paramètres avec le BOP
La fréquence maximale voulue est alors enregistrée. Mettez le variateur en marche en
appuyant sur la touche "I". Il montera à la fréquence définie sous le paramètre P1082.
Pour l'arrêter, appuyez sur la touche "0".
Remarque - Message perdu
Dans certains cas - lors de la modification de valeurs de paramètres – le BOP affiche
" - - - -". Cela signifie que le variateur est occupé par des tâches de plus haute priorité.
32
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
3. MISE EN SERVICE
Français
Caractéristiques du moteur pour le paramétrage
P0308 P0310
P0304
3_Mot
IEC 56
IM B3
230-400V
0.61 0.35 A
0.12kW
2800 / min
50 Hz
Cos j0.81
95.75%
P0309
Figure 3-5
Nr. ED510 3053
IP54 Rot KL 16
60 Hz 440V Y
0.34A
0.14 kW
Cos j0.81
3310 /min
S.F. -- 1.15
12.022
I.CI.F
P0305 P0311 P0307
Exemple type de plaque signalétique
Remarque
♦
♦
Il n'est possible de modifier les paramètres du moteur que si P0010 = 3.
Veillez à ce que le variateur soit correctement configuré en fonction du moteur.
L'exemple ci-dessus est valable pour la connexion en triangle en 230 V.
Protection thermique externe du moteur
8
Motor
PTC
5, 6
or 7
Inverter Control
Terminals
1 kΩ
9
Figure 3-8
Montage pour protection thermique
par sonde CTP
En cas de fonctionnement sous la
vitesse assignée, l'effet de
refroidissement des ventilateurs fixés
sur l'arbre du moteur est réduit. En
conséquence, la plupart des moteurs
exigent une réduction de puissance
s'ils sont appelés à fonctionner en
permanence à bas régime. Pour
assurer la protection du moteur
contre la surchauffe dans de telles
conditions, il convient d'équiper le
moteur d'une sonde de température
CTP et de la raccorder au bornier de
commande du variateur comme
représenté sur la figure 3-8.
Remarque
Pour activer la fonction de déclenchement, réglez P0701, P0702 ou P0703 = 29.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
33
Français
3.1.4
3. MISE EN SERVICE
Mise en service avec le panneau de commande avancé (AOP)
Le panneau de commande avancé (AOP) est disponible en
option. Il offre, entre autres, les fonctionnalités suivantes :
RUNNING
fn
P000
F= 50.0 HZ
fl
I = 4.8
RPM=1500
p
V=400v
v
Fn
1
menu
0
Jog
affichage en clair multilingue
téléchargement de plusieurs jeux de paramètres
programmable par PC
capacité multipoint permettant de piloter jusqu'à 30
variateurs MICROMASTER 4
P
Pour plus de détails, reportez-vous au manuel de l'AOP ou
contactez votre agence Siemens.
3.2
Commande générale
Pour une description complète des paramètres standard et étendus, reportez-vous à la
section 6.
3.2.1
Généralités
1. Le variateur ne comporte pas d'interrupteur secteur et est sous tension dès qu'il est
relié au réseau. Il reste en position d'attente, sortie désactivée, jusqu'à ce que
l'opérateur actionne la touche MARCHE "I" ou qu'un signal numérique de marche
(ON) soit délivré sur la borne 5 (marche à droite).
2. Si le variateur est équipé d'un BOP/AOP et si la fréquence de sortie est sélectionnée
comme grandeur affichée (P0004 = 2), la consigne correspondante s'affiche environ
toutes les secondes lorsque le variateur est arrêté.
3. Le variateur est programmé en usine pour des applications types avec moteurs
Siemens standard à quatre pôles de même puissance assignée. L'utilisation d'autres
moteurs impose d'entrer les caractéristiques inscrites sur la plaque signalétique du
moteur. Pour plus de détails sur la manière de relever les caractéristiques du moteur,
voir figure 3-5.
Remarques
♦
♦
3.2.2
Il n'est possible de modifier les paramètres du moteur que si P0010 = 3.
Vous devez remettre P0010 à 0 pour pouvoir démarrer le moteur.
Commande de base avec le SDP
Conditions préalables
Le raccordement aux bornes est établi comme indiqué sur la figure 3-2.
♦
♦
♦
34
Faites démarrer et arrêtez le moteur à l'aide d'un interrupteur entre les bornes 5 et 8.
Inversez le sens de marche à l'aide d'un interrupteur entre les bornes 6 et 8.
Réglez la vitesse du moteur à l'aide du potentiomètre relié aux bornes 1 à 4.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
3. MISE EN SERVICE
3.2.3
Français
Commande de base avec le BOP
Conditions préalables
P0010 = 0 (afin d'émettre correctement l'instruction de marche).
P0700 = 1 (active les touches marche/arrêt sur le BOP).
P1000 = 1 (valide les consignes du potentiomètre motorisé).
1. Appuyez sur la touche verte (Marche) pour mettre le moteur en marche.
2. Alors que le moteur tourne, appuyez sur la touche d'incrémentation. La vitesse du
moteur passe à 50 Hz.
3. Lorsque le variateur atteint 50 Hz, appuyez sur la touche de décrémentation. La
vitesse du moteur et l'affichage diminueront.
4. Inversez le sens de marche du moteur à l'aide de la touche d'inversion.
5. La touche rouge (Arrêt) permet d'arrêter le moteur.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
35
Français
3. MISE EN SERVICE
Schéma bloc
1/3 AC 200 - 240V
3 AC 380V - 480V
Analogue Input Source
Input Voltage: 0 - 10V
(monitoring possible, P0756)
Input Current: 0 - 4 mA
(on 500 W external resistor)
PE
PE
Optional - Operator Panel
1
2
>5.0k
FS1
AIN +
3
AIN -
4
W
+10V
0V
Hz
A/D
DIN1
5
6
DIN3
7
Min
-1
V
A
kWh
Fn
l
O
DIN2
L, N (L1,L2)
or
L1, L2,L3
Jog
~
P
+ DC
- Link
+
8
24V
9
–
External Power
Supply.
+24V(100mA max)
0V(Isolated)
Opto isolated *1
CPU
RL1
Output Relay (RL1) Contacts
250V AC, 2A (inductive load)
30V DC, 5A (resistive load)
Analogue Output.
0-20mA
RL1B
10
RL1C
11
3
~
AOUT + 12
13
D/A
P+
14
Serial
N-
15
AOUT -
Link
(RS485)
PE
The Analogue input circuit can be alternatively
configured to provide an additional digital input (DIN4) as shown.
M
2
DIN4
0V
3
4
24V
+
–
9
Figure 3-6
36
0V (Isolated)
Schéma bloc du variateur
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
4. UTILISATION
4
Français
Utilisation
Ce chapitre contient :
♦ une explication des différentes méthodes de commande de votre variateur.
4.1
Consigne de fréquence............................................................................................... 38
4.2
Sources de commande (P0700) ................................................................................. 38
4.3
Fonctions d'arrêt (OFF) et de freinage........................................................................ 39
4.4
Modes de régulation (P1300) ..................................................................................... 40
4.5
Défauts et alarmes...................................................................................................... 40
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
37
Français
!
UTILISATION
Attention
♦
♦
♦
♦
♦
♦
♦
♦
4.1
Le fonctionnement d'appareils électriques implique nécessairement la présence de
tensions dangereuses sur certaines de leurs parties.
Les dispositifs d'arrêt d'urgence suivant EN 60204 CEI 204 (VDE 0113) doivent
rester actifs dans tous les modes de fonctionnement du variateur de commande.
Le réarmement du dispositif d'arrêt d'urgence ne doit pas conduire à un
redémarrage incontrôlé ou indéfini.
Dès que des défauts survenant dans le variateur risquent d'entraîner des
dommages matériels importants voire des blessures graves (défauts
potentiellement dangereux), il est impératif de prendre des précautions externes
supplémentaires ou de prévoir des dispositifs pour assurer ou renforcer la sûreté de
fonctionnement même en cas de défaut (p.ex. fins de course indépendants,
verrouillages mécaniques, etc.).
Les variateurs MICROMASTER mettent en jeu des tensions élevées.
Certains réglages de paramètres sont susceptibles de provoquer le redémarrage
automatique du variateur après une panne de réseau.
Cet équipement est capable d'assurer une protection interne du moteur contre les
surcharges conformément à UL508C section 42. Voir P0610 et P0335. Cette
protection peut également être assurée au moyen d'une sonde thermométrique
CTP externe via une entrée TOR.
Cet équipement convient pour un usage dans un circuit capable de délivrer au plus
10 000 ampères symétriques (eff.) pour une tension maximale de 230/460 V
lorsqu'il est protégé par un fusible temporisé (voir tableau page 93).
Cet équipement ne doit pas être utilisé comme "dispositif d'arrêt d'urgence" (voir EN
60204, 9.2.5.4).
Consigne de fréquence
Standard
Options
Borne 3/4 (AIN+/ AIN -)
Voir P1000
Remarques
Pour USS, voir manuel de configuration ; pour PROFIBUS, voir manuel de configuration
et instructions Profibus.
4.2
Sources de commande (P0700)
Remarques
Les fonctions temps de rampe et lissage de rampe influencent aussi le moteur en
phase de démarrage et de ralentissement. Pour plus de détails sur ces fonctions; voir les
paramètres P1120, P1121, P1130 – P1134 au chapitre Paramètres système, page 43.
Mise en marche du moteur
Standard Borne 5 (DIN 1)
Options Voir P0700 à P0704
Mise à l'arrêt du moteur
Le moteur peut être arrêté de différentes manières :
Standard
♦ ARRET1
Borne 5 (DIN 1)
♦ ARRET2
Touche ARRET sur le BOP/AOP, action maintenue sur la touche
Arrêt (deux secondes) ou double actionnement (avec réglages usine
impossible sans BOP/AOP)
♦ ARRET 3
Pas de réglage standard
Options
Voir P0700 à P0704
38
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
4. UTILISATION
Français
Inversion du sens de marche
Standard
Options
Borne 6 (DIN 2)
Voir P0700 à P0704
4.3
Fonctions d'arrêt (OFF) et de freinage
4.3.1
ARRET1
Cet ordre (produit par l'annulation de l'ordre Marche ON) entraîne l'arrêt du variateur à la
vitesse de descente sélectionnée.
Paramètre servant à modifier le temps de rampe
Voir P1121
Remarques
L'ordre MARCHE et l'ordre ARRET 1 subséquent doivent avoir la même source.
Si l'ordre MARCHE / ARRET 1 est affecté à plusieurs entrées TOR, seule la dernière
entrée TOR p.ex. DIN3 est active.
L'ordre Arrêt1 peut être associé au freinage par courant continu ou au freinage
combiné.
4.3.2
ARRET2
Cet ordre entraîne l'arrêt du moteur par ralentissement naturel.
Remarque
L'ordre ARRET 2 peut avoir une ou plusieurs sources. Il est affecté par défaut au
BOP/AOP. Cette source est maintenue même si d'autres sources sont définies par un
des paramètres suivants : P0700, P0701, P0702 et P0703.
4.3.3
ARRET3
Un ordre ARRET 3 entraîne la décélération rapide du moteur.
Pour permettre le démarrage du moteur en présence d'un ordre ARRET 3, l'entrée TOR
doit être à "1" (état haut). Si Arrêt3 est à l'état haut, le moteur peut être démarré et mis et
à l'arrêt par ARRET 1 ou ARRET2.
Si ARRET 3 est à l'état bas, le moteur ne peut pas être mis en marche.
Temps de descente : voir P1135
Remarque
L'ordre ARRET 3 peut être associé au freinage par courant continu ou au freinage
combiné.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
39
Français
4.3.4
UTILISATION
Freinage par courant continu
Le freinage par courant continu peut être associé à ARRET1 et ARRET3. Un courant
continu est appliqué pour mettre le moteur à l'arrêt rapidement et maintenir l'arbre
stationnaire jusqu'à la fin de la durée de freinage.
Activation du freinage par courant continu :
voir P0700 à P0704
Réglage de la durée de freinage :
voir P1233
Réglage du courant de freinage :
voir P1232
Remarque
Si aucune entrée TOR n'est affectée au freinage CC et si P1233 ≠ 0, le freinage CC est
actif à chaque ordre ARRET1.
4.3.5
Freinage combiné
Le freinage combiné est possible en mode ARRET1 et ARRET3. Une composante
continue est alors superposée au courant alternatif.
Réglage du courant de freinage : voir P1236
4.4
Modes de régulation (P1300)
Les différents modes de fonctionnement du variateur MICROMASTER 420 gèrent la
relation entre la vitesse du moteur et la tension délivrée par le variateur. Il existe quatre
modes de fonctionnement :
Régulation U/f linéaire
Ce mode peut être utilisé pour des applications à couple variable ou constant comme
des convoyeurs ou des pompes.
Régulation du courant d'excitation (FCC)
Ce mode peut servir à améliorer le rendement et la réponse dynamique du moteur.
Régulation U/f quadratique
Ce mode peut être utilisé pour des charges à couple variable comme des ventilateurs
et des pompes.
Régulation U/f polygonale
Pour de plus amples informations sur ce mode de fonctionnement, consultez le
manuel de référence MM420.
4.5
Défauts et alarmes
Avec SDP
Si le variateur est équipé d'un SDP, les défauts et les alarmes sont signalés par deux
LED en face avant, voir chap. 6.1 pour de plus amples informations.
Avec BOP
Si le variateur est équipé d'un BOP, voir la liste des défauts et des alarmes au chap. 6.3
pour de plus amples informations.
40
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5
5. PARAMETRES SYSTEME
Paramètres système
Ce chapitre contient :
♦ un aperçu des fonctions des paramètres disponibles pour personnaliser votre
variateur MICROMASTER MM420 ;
♦ une liste détaillée des paramètres utilisés
(y compris plage de valeurs et réglages par défaut) ;
♦ une description approfondie du rôle de chaque paramètre.
5.1
Aperçu des paramètres système du MICROMASTER ............................................... 42
5.2
Introduction aux paramètres système du MICROMASTER ........................................ 43
5.3
Descriptifs des paramètres système........................................................................... 48
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
41
Français
5. PARAMETRES SYSTEME
5.1
Aperçu des paramètres système du MICROMASTER
5.1.1
Configuration usine
Le variateur MM420 est fourni avec un panneau d'affichage standard (SDP). Pour
modifier les paramètres, il est nécessaire d'utiliser un panneau de commande basique
(BOP), un panneau de commande avancé (AOP) ou une interface série externe. Le
variateur MM420 est livré avec les réglages usine suivants :
5.1.2
♦
Paramètres du moteur correspondant à un moteur Siemens 4 pôles, adaptaté en
tension et en puissance d'entraînement
♦
Transmission de la consigne par l'entrée analogique ; 0 – 10 V correspondant à 0 –
50 Hz ou 0 – 60 Hz (Etats-Unis)
♦
Entrées TOR :
DIN 1 Marche à droite
DIN 2 Inversion
DIN 3 Acquittement des défauts
♦
Interrupteur DIP 2
Position Off : réglages usine Europe (50 Hz, kW etc.)
Position On : réglages usine Amérique du Nord (60 Hz, hp etc.). Voir P0100 pour
plus de détails.
♦
L'interrupteur DIP 1 n'est pas destiné à l'usage du client.
♦
Relais – Défauts en service.
♦
Sortie analogique – Fréquence de sortie
Touche de fonction (Fn) du panneau de commande basique
Utilisation de la touche de fonction.
La touche de fonction permet de visualiser des informations supplémentaires. Pour ce
faire, procédez comme suit :
A partir de n'importe quel paramètre en cours de fonctionnement, appuyez sur la touche
de fonction et maintenez-la enfoncée.
1. L'affichage passe à la tension du circuit intermédiaire (symbolisée par d).
2. Appuyez une nouvelle fois sur la touche de fonction pour visualiser le courant de
sortie (A).
3. Appuyez une nouvelle fois sur la touche de fonction pour visualiser la fréquence de
sortie (Hz).
4. Appuyez une nouvelle fois sur la touche de fonction pour visualiser la tension de
sortie (indiquée par o).
5. Appuyez une nouvelle fois sur la touche de fonction pour visualiser la fonction choisie
sous P0004. (Si P0004 est réglé pour afficher une des grandeurs ci-dessus (3, 4 ou
5), celle-ci ne sera pas réaffichée.)
Remarque
En continuant à appuyer sur la touche de fonction, vous naviguerez entre les affichages
ci-dessus.
Appuyez sur la touche de fonction et maintenez-la enfoncée à n'importe quelle étape du
cycle pour visualiser le numéro de paramètre auquel vous avez commencé (p.ex. r0000),
en relâchant la touche, vous retournez à cet affichage.
42
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Fonction de défilement
Lorsque l'utilisateur veut modifier la valeur d'un paramètre, les touches
et
du BOP
permettent respectivement d'augmenter et de diminuer la valeur.
Modification chiffre par chiffre des valeurs de paramètres
Pour modifier rapidement la valeur d'un paramètre, il est possible de se positionner sur
un chiffre et de la modifier de la façon suivante :
Vérifiez que vous vous trouvez au niveau de modification des paramètres (voir section
"Modification des paramètres avec le BOP").
1. Appuyez sur la touche de fonction , le chiffre de droite clignote.
2. Modifiez éventuellement le chiffre de droite en appuyant sur
/ .
3. Appuyez une nouvelle fois sur la touche de fonction , le chiffre suivant clignote.
4. Exécutez les étapes 2 à 4 jusqu'à ce que la valeur souhaitée s'affiche.
5. Appuyez sur
pour quitter le niveau de modification des paramètres.
Remarque
La touche de fonction peut également servir à acquitter un défaut en service.
Fonction de retour par saut
A partir de n'importe quel paramètre (rXXXX ou PXXXX), il vous suffit d'appuyer
brièvement sur la touche Fn pour revenir instantanément à r0000. Si nécessaire, vous
pouvez alors modifier un autre paramètre. Une fois revenu à r0000, l'actionnement de la
touche Fn vous ramène à votre point de départ.
5.2
Introduction aux paramètres système du MICROMASTER
Il n'est possible de modifier les paramètres qu'à l'aide du panneau de commande
basique (BOP), du panneau de commande avancé (AOP) ou de l'interface série.
Le BOP/AOP vous permet de modifier et de régler les paramètres en vue d' adapter les
propriétés du variateur telles que les temps de rampe, les fréquences minimale et
maximale, etc. Le numéro du paramètre choisi et la valeur correspondante sont
visualisés sur l'afficheur LCD à cinq chiffres du panneau de commande.
Remarques
♦
Si vous appuyez brièvement sur la touche ∆ ou ∇, les valeurs changent pas-à-pas. Si
vous maintenez la touche enfoncée, les valeurs défilent rapidement.
♦ Dans les tableaux de paramètres :
''
Indique que les paramètres peuvent uniquement être modifiés en phase de
mise en service rapide, p.ex. si P0010 = 0.
'•'
Indique que les paramètres peuvent être modifiés en cours de
fonctionnement.
'***'
Indique que la valeur de ce réglage usine dépend des caractéristiques du
variateur.
Les autres paramètres ne peuvent être modifiés que lorsque le variateur est à l'arrêt.
♦
Les paramètres à lecture seule (paramètres d'observation) sont signalés par un r à la
place d'un P.
♦
P0010 lance la "mise en service rapide".
♦
Le variateur ne se met en marche que si P0010 est remis à 0 après son appel. Cette
fonction s'exécute automatiquement si P3900 > 0.
♦
P0004 fait office de filtre, autorisant l'accès aux paramètres suivant leur
fonctionnalité.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
43
Français
5. PARAMETRES SYSTEME
♦
Si l'opérateur tente d'intervenir sur un paramètre qui, par exemple, ne peut pas être
modifié en cours de fonctionnement ou ne peut être modifié qu'en mise en service
s'affiche.
rapide,
♦
Message perdu
Dans certains cas - lors de la modification de paramètres - le BOP affiche
pendant cinq secondes au plus. Cela signifie que le variateur est occupé
par des tâches de plus haute priorité.
5.2.1
Niveaux d'accès
Il existe quatre niveaux d'accès utilisateur - standard, étendu, expert et service sélectionnables à l'aide du paramètre P0003. Les niveaux standard et étendu sont
suffisants pour la plupart des applications.
Le nombre de paramètres apparaissant dans chaque groupe fonctionnel dépend du
niveau d'accès défini dans le paramètre P0003. Le présent document traite des niveaux
d'accès 1 et 2 (standard et étendu), les autres réglages sont décrits dans le manuel de
référence.
5.2.2
Mise en service rapide (P0010 = 1)
Il est important que le paramètre P0010 soit utilisé pour la mise en service et que le
paramètre P0003 soit utilisé pour choisir le nombre de paramètres accessibles. Ce
paramètre permet de choisir un groupe de paramètres pour activer la mise en service
rapide. Parmi eux figurent les paramètres pour les réglages de moteur et de rampe.
A la fin de la séquence de mise en service rapide, il est recommandé d'appeler le
paramètre P3900 qui, lorsqu'il est mis à 0001, effectue les calculs requis pour le moteur
et rétablit les valeurs par défaut de tous les autres paramètres (non inclus dans
P0010 = 1). Ceci n'a lieu qu'en mode de mise en service rapide.
5.2.3
Restauration des réglages usine
Pour réinitialiser tous les paramètres sur leur réglage usine, réglez les paramètres ciaprès comme suit :
1. P0010 = 30.
2. P0970 = 1.
Remarque
Le processus de réinitialisation prend environ 10 secondes.
44
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5.2.4
5. PARAMETRES SYSTEME
Aperçu des paramètres des niveaux 1 et 2
Vous trouverez ci-après un aperçu des paramètres des niveaux 1 et 2. Pour un descriptif
complet, voir section 5.3.
Mise en service rapide P0010 = 1
P 0100 Europe / North America P 0300 Sélection du type de moteur P 0304 Tension assignée du moteur P 0305 Courant assigné du moteur P 0307 Puissance assignée du moteur P 0308 cos Phi assigné du moteur P 0309 Rendement assigné du moteur P 0310 Fréquence moteur assignée P 0311 Vitesse assignée du moteur P 0335 Refroidissement du moteur P 0640 Facteur de surcharge du moteur
P 0700 Sélection de la source de cde.
P 1000 Sélection consigne de fréquence
P 1080 Fréquence min.
P 1082 Fréquence max.
P 1120 Temps de montée
P 1121 Temps de descente
P 1300 Mode de commande
P 3900 Fin de mise en service rapide Variateur P0004 = 2
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
r 0018 Version de microprogramme
r 0026 CO: tension circ. intermédiaire
r 0039 CO: compteur d'énergie
P 0040 Remise à zéro compteur d'énergie
r 0206 Puissance assignée du variateur
r 0207 Courant assigné du variateur
r 0208 Tension d'entrée du variateur
P 1800 Fréquence de découpage
P 1820 Inversion ordre phases de sortie
Caractéristiques moteur P0004 = 3
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
2
r 0034 CO: prot. thermique moteur (I t)
P 0300 Sélection du type de moteur
P 0304 Tension assignée du moteur P 0305 Courant assigné du moteur P 0307 Puissance assignée du moteur P 0308 cos Phi assigné du moteur P 0309 Rendement assigné du moteur P 0310 Fréquence moteur assignée P 0311 Vitesse assignée du moteur P 0335 Refroidissement du moteur P 0340 Calcul des paramètres moteur
P 0350 Résistance statori. entre phases
2
P 0611 Constante de temps I t du moteur
2
P 0614 Alarme surchauffe I t moteur
P 0640 Facteur de surcharge du moteur
P 1910 Identification données moteur
r 1912 Résistance statorique identifiée
Ordres et E/S TOR P0004 = 7
r 0002 Etat de l'entraînement
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
r 0052 CO/BO: mot d'état 1
r 0053 CO/BO: mot d'état 2
P 0700 Sélection de la source de cde.
P 0701 Fonction de l'entrée TOR 1
P 0702 Fonction de l'entrée TOR 2
P 0703 Fonction de l'entrée TOR 3
P 0704 Fonction de l'entrée TOR 4
r 0722 CO/BO: valeurs des entrées TOR
P 0731 BI: Fonction de la sortie TOR
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
45
Français
5. PARAMETRES SYSTEME
E/S analogiques P0004=8
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
r 0752 Tension d'entrée analogique
r 0754 Tension entrée analogique lissée
r 0755 CO: valeur d'EA normalisée
P 0756 Surveillance d'entrée analogique
P 0757 Valeur x1 normalisation de l'EA
P 0758 Valeur y1 normalisation de l'EA
P 0759 Valeur x2 normalisation de l'EA
P 0760 Valeur y2 normalisation de l'EA
P 0761 Largeur de zone morte
P 0771 CI: fonction sortie analogique
r 0774 Valeur de sortie analogique
P 0777 Valeur x1 caractéristique SA
P 0778 Valeur y1 caractéristique SA
P 0779 Valeur x2 caractéristique SA
P 0780 Valeur y2 caractéristique SA
P 0781 Zone morte sortie analogique
Canal de consigne & Géné. de rampe P0004=10
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
P 1000 Europe / Amérique du Nord
P 1001 Fréquence fixe 1
P 1002 Fréquence fixe 2
P 1003 Fréquence fixe 3
P 1004 Fréquence fixe 4
P 1005 Fréquence fixe 5
P 1006 Fréquence fixe 6
P 1007 Fréquence fixe 7
P 1031 Sauvegarde consigne POM
P 1040 Consigne potentiomètre motorisé
P 1058 Fréquence marche à-coups droite
P 1059 Fréquence marche à-coups gauche
P 1060 Temps montée marche par à-coups
P 1061 Temps descente marche à-coups
P 1080 Fréquence min.
P 1082 Fréquence max.
P 1120 Temps de montée
P 1121 Temps de descente
P 1130 Temps de lissage initial montée
P 1131 Temps de lissage final montée
P 1132 Temps de lissage initial descente
P 1133 Temps de lissage final descente
P 1134 Type de lissage
Caractéristiques de l'entraînement P0004 = 12
P 0003 Niveau d'accès utilisateur
P 0004 Filtres des paramètres
P 0010 Filtre paramètres mise en serv.
P 1200 Reprise au vol
P 1210 Redémarrage automatique
P 1215 Validation de frein de maintien
P 1216 Temporisation desserrage frein
P 1217 Temps de maintien après descente
P 1232 Courant de freinage CC
P 1233 Durée du freinage CC
P 1236 Courant de freinage combiné
Commande du moteur P0004 = 13
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
r 0021 CO: fréquence sortie variateur
r 0025 CO: fréquence sortie variateur
r 0027 CO: courant moteur
r 0056 CO/BO: mot d'état 1 pour U/f
P 1300 Mode de commande
P 1310 Surélévation permanente
P 1311 Surélévation à l'accélération
P 1312 Surélévation au démarrage
P 1333 Fréquence de démarrage pour FCC
P 1335 Compensation du glissement
P 1336 Limitation du glissement
Communication P0010 = 20
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
P 0918 Adresse PROFIBUS
P 0927 Paramètres modifiables via
P 2000 Fréquence de référence
P 2010 Vitesse de transmission USS
P 2011 Adresse USS
Alarmes & surveillance P0010 = 21
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
r 0947 Dernier code de défaut
r 2110 Historique des alarmes
r 2197 CO/BO: mot d'état 1 du moniteur
46
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
Régulateur PI P0004 = 22
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
P 2200 BI: activation du régulateur PI
P 2201 Consigne fixe 1
P 2202 Consigne fixe 2
P 2203 Consigne fixe 3
P 2204 Consigne fixe 4
P 2205 Consigne fixe 5
P 2206 Consigne fixe 6
P 2207 Consigne fixe 7
r 2224 CO: consigne fixe PI
P 2231 Sauvegarde consigne POM PI
P 2232 Inhibition sens inverse POM PI
P 2240 Consigne POM PI
r 2250 CO: source consigne PI
P 2253 CI: consigne PI
P 2257 Temps de montée pour consigne PI
P 2258 Temps descente pour consigne PI
r 2260 CO: consigne PI
P 2264 CI: source mesure PI
P 2265 Constante temps filtre mesure PI
r 2266 CO: mesure PI
P 2271 PI: type de capteur
P 2272 CO: signal mesure normalisée PI
r 2273 CO: écart consigne - mesure PI
P 2280 PI: gain proportionnel
P 2285 PI: temps de dosage d'intégration
P 2291 PI: limite supérieure régulation
P 2292 PI: limite inférieure limitation
r 2294 CO: sortie régulateur PI
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
5. PARAMETRES SYSTEME
Réglages usine P0010 = 30
P 0003 Niveau d'accès utilisateur
P 0010 Filtre paramètres mise en serv.
P 0970 Réinitialisation
47
Français
5.3
5. PARAMETRES SYSTEME
Descriptifs des paramètres du système
Numéro de
paramètre
r0000
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Visualisation de grandeurs
Affiche la sortie sélectionnée par l'utilisateur sous P0005.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
-
1
7
0
5
[-]
-
2
7
0
4
[1]
-
1
Tous
Remarque
En appuyant sur la touche "Fn" pendant 2 secondes, l'utilisateur peut visualiser les valeurs
de tension du circuit intermédiaire, courant de sortie, fréquence de sortie, tension de sortie,
ainsi que la grandeur choisie pour r0000 (défini sous P0005).
r0002
Etat de l'entraînement
Affiche l'état actuel de l'entraînement.
Valeurs possibles :
0
"Mode mise en service – (P0010 ≠ 0)”
1
"Prêt à fonctionner"
2
"Défaut"
3
"Démarrage – précharge du circuit intermédiaire"
4
"En fonctionnement"
5
"Ralentissement – (suivant rampe)"
Remarque
L'état 3 ne peut être visualisé que pendant la précharge du circuit intermédiaire et lorsque
le variateur est équipé d'une carte de communication alimentée par une source externe.
P0003
Niveau d'accès utilisateur
Définit le niveau d'accès aux jeux de paramètres. Le réglage usine (standard) est suffisant
pour la plupart des applications simples.
'•'
Réglages possibles :
0
48
"Liste de paramètres définie par l'utilisateur – voir P0013 (niveau 3) pour détails”
1
"Standard" :
autorise l'accès aux paramètres les plus fréquemment utilisés.
2
"Etendu" :
autorise un accès étendu aux fonctions des E/S du variateur.
3
"Expert" :
pour utilisateurs "experts" uniquement.
4
"Service" :
à l'usage exclusif du personnel de maintenance autorisé –protégé par
mot de passe.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0004
Désignation du paramètre
Filtres des paramètres
Filtre les paramètres disponibles suivant leur fonctionnalité pour une approche plus ciblée
de la mise en service. P0004 = 22 permet par exemple de visualiser uniquement les
paramètres de régulateur.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
22
[0]
-
1
Tous
'•'
0
4000
[0]
-
2
12
'•'
0
30
[0]
-
1
Tous
Réglages possibles :
0
2
3
7
8
10
12
13
20
21
22
"Tous les paramètres"
"Variateur"
"Moteur"
"Ordres & E/S TOR"
"E/S analogiques"
"Canal de consigne & Générateur de rampe"
"Caractéristiques de l'entraînement"
"Commande du moteur"
"Communication"
"Alarmes & surveillance"
"Régulateur PI"
Remarque
Il est possible de mettre le variateur en marche quel que soit le réglage de P0004.
Certains paramètres sont des paramètres de "mise en service seule" qui peuvent être
visualisés dans ce paramètre "filtre" mais ne peuvent être réglés qu'avec P0010 = 1 (mise
en service rapide). Ils sont identifiés par le symbole '' dans la colonne de droite.
P0005
Sélection de la grandeur visualisée
Sélectionne la grandeur visualisée sous le paramètre r0000.
Réglages les plus courants :
21
25
26
27
Fréquence mesurée
Tension de sortie
Tension du circuit intermédiaire
Courant de sortie
Remarque
Ces réglages se rapportent aux numéros des paramètres d'observation. Pour plus de
détails, voir les descriptifs des paramètres "rXXXX" correspondants.
P0010
Groupes de paramètres de mise en service
Ce réglage permet de filtrer les paramètres de manière à ce que seuls soient sélectionnés
ceux relatifs à un groupe de fonctions, comme présenté dans le tableau ci-dessous.
Réglages possibles :
0
Prêt à fonctionner
1
Mise en service rapide
30
Réglages usine
Remarques
1
Ce paramètre doit être remis à 0 avant de pouvoir démarrer le variateur (RAZ
automatique pour P3900 ≠ 0 (par défaut)).
2
Les paramètres accessibles dépendent également du paramètre "Niveau d'accès
utilisateur" (P0003).
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
49
Français
Numéro de
paramètre
r0018
5. PARAMETRES SYSTEME
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
[0]
-
Version de microprogramme
Affiche le numéro de version du microprogramme installé.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
1
2
r0021
Fréquence de sortie du variateur (sans compensation du glissement)
[-]
Hz
2
13
r0025
CO: tension sortie variateur
[-]
V
2
13
Affiche la valeur efficace de tension appliquée au moteur.
r0026
CO : tension circ. intermédiaire
r0027
CO: courant moteur
[-]
V
[-]
A
Affiche la valeur efficace du courant moteur (A).
r0034
CO: prot. thermique moteur (I2t)
2
2
2
13
[-]
%
2
3
0
[0]
kWheure
2
2
0
1
[0]
-
2
2
Affiche la température calculée du moteur sous forme de pourcentage de la valeur
maximale admise.
Remarque
Une valeur de 100 % signifie que le moteur a atteint sa température de service maximale
admise. Dans ce cas, le variateur tente de réduire la température du moteur comme défini
par le paramètre P0610 (niveau 3).
r0039
CO: compteur d'énergie
Affiche l'énergie consommée par l'entraînement depuis la dernière mise à zéro de
l'affichage (voir P0040).
Remarque
La valeur est remise à zéro lorsque P3900 = 1 (durant la mise en service rapide) ou lorsque
P0970 = 1 (réinitialisation sur les réglages usine) ou à l'aide du paramètre P0040.
P0040
Remise à zéro compteur d'énergie
Remet à zéro l'affichage de consommation d'énergie.
Réglages possibles :
0 = pas de remise à zéro
1 = remise à zéro de r0039
Remarque
L'affichage est remis à zéro lorsque vous appuyez sur "P".
50
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
r0052
Désignation du paramètre
CO/BO: mot d'état 1
Ce paramètre affiche le premier mot d'état actif du variateur (format de bits) et peut servir
au diagnostic d'état du variateur. Les segments d'affichage du mot d'état sont décrits dans
l'introduction à ces paramètres et peuvent être interprétés comme suit.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
-
2
7
Valeurs possibles :
Bit 00
Entraînement prêt
Bit 01
Entraînement prêt à fonctionner
Bit 02
Entraînement en fonctionnement
Bit 03
Présence défaut entraînement
Bit 04
ARRET2 actif
Bit 05
ARRET3 actif
Bit 06
Inhibition de mise sous tension
Bit 07
Présence alarme entraînement
Bit 08
Ecart consigne/mesure
Bit 09
Commande PZD (Process Data Control)
Bit 10
Fréquence maximale atteinte
Bit 11
Alarme : limitation du courant moteur
Bit 12
Frein de maintien actif
Bit 13
Surcharge du moteur
Bit 14
Marche du moteur vers la droite
Bit 15
Surcharge du variateur
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
NON
OUI
NON
OUI
NON
OUI
OUI
NON
OUI
NON
OUI
NON
NON
OUI
NON
OUI
OUI
NON
NON
OUI
NON
OUI
OUI
NON
OUI
NON
OUI
NON
NON
OUI
OUI
NON
51
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
r0053
Désignation du paramètre
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
-
2
7
[-]
-
2
13
CO/BO: mot d'état 2
Ce paramètre affiche le deuxième mot d'état du variateur (format de bits). Il peut servir à
diagnostiquer l'état du variateur en se référant aux informations fournies dans l'introduction.
Valeurs possibles :
r0056
Bit 00
Frein CC actif
Bit 01
Fréquence du variateur < seuil de mise hors tension
Bit 02
Fréquence du variateur < fréquence minimale
Bit 03
Courant ≥ limite
Bit 04
Fréquence mesurée > fréquence de référence
Bit 05
Fréquence mesurée > fréquence de référence
Bit 06
Fréquence mesurée ≥ consigne
Bit 07
Tension < seuil
Bit 08
Tension > seuil
Bit 09
réservé
Bit 10
Fréquence PI < seuil
Bit 11
Saturation PI
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
NON
OUI
OUI
NON
OUI
NON
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
CO/BO: mot d'état 1 pour U/f
Affiche sous forme de bits le mot d'état (U/f) pouvant servir à diagnostiquer l'état du
variateur. Voir schéma sous r0052 pour la disposition de l'affichage.
Valeurs possibles :
52
Bit 00
Initialisation commande achevée
Bit 01
Démagnétisation moteur achevée
Bit 02
Impulsions libérées
Bit 03
Rampe de tension sélectionnée
Bit 04
Excitation moteur achevée
Bit 05
Surélévation de tension au démarrage
Bit 06
Surélévation de tension à l'accélération
Bit 07
Fréquence négative
Bit 08
Réduction du champ
Bit 09
Consigne de tension limitée
Bit 10
Fréquence de glissement limitée
Bit 11
Régulateur I-max actif
Bit 12
Régulateur Vcc-max actif
Bit 15
Régulateur Vcc-min actif
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0100
Désignation du paramètre
Europe / Amérique du Nord
Détermine si les réglages de puissance (p.ex. puissance assignée du moteur – P0307)
doivent être exprimés en kW ou en hp. Les réglages par défaut de la fréquence assignée
(P0310) et de la fréquence maximale (P1082) du moteur sont définis automatiquement
sous ce paramètre en plus de la fréquence de référence (P2000).
Min.
Max.
[Réglage
usine]
Unité
0
2
[0]
-
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
1
1
''
Réglages possibles :
0
1
2
=
=
=
puissance en kW ; fréquence par défaut 50 Hz (utiliser interr. DIP2).
puissance en hp ; fréquence par défaut 60 Hz (utiliser interr. DIP2)
puissance en kW ; fréquence par défaut 60 Hz
Attention
LE REGLAGE DE L'INTERRUPTEUR DIP kW / HP SOUS LE PANNEAU DE COMMANDE
ECRASE LE REGLAGE 0 OU 1 A LA MISE SOUS TENSION. Le réglage 2 n'est pas
écrasé.
Remarque
Ce paramètre ne peut être modifié que lorsque P0010 = 1 (mode de mise en service).
r0206
Puissance assignée du variateur
Affiche la puissance moteur assignée susceptible d'être délivrée par le variateur.
Remarque
[-]
-
2
2
[-]
A
2
2
[-]
V
2
2
1
2
[1]
-
2
3
La valeur est affichée en kW ou en hp suivant le réglage de P0100.
r0207
Courant assigné du variateur
Affiche le courant de sortie maximal en service continu du variateur.
r0208
Tension d'entrée du variateur
Affiche la tension assignée d'arrivée réseau au variateur.
Valeurs possibles :
230 = 200-240 V ± 10 %
400 = 400-480 V ± 10 %
P0300
Sélection du type de moteur
Sélectionne le type de moteur.
''
Réglages possibles :
1
=
moteur asynchrone
2
=
moteur synchrone
Remarque 1
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
Il est nécessaire durant la mise en service pour choisir le type de moteur et optimiser le
comportement du variateur. La plupart des moteurs sont asynchrones. En cas de doute,
utilisez la formule ci-dessous.
(P0310 x 60) / P0311
Si le résultat est un nombre entier, le moteur est synchrone.
Remarque 2
Si l'on sélectionne un moteur synchrone, les fonctions suivantes ne sont pas disponibles :
facteur de puissance (P0308), rendement du moteur (P0309), temps de magnétisation
(P0346, niveau 3), temps de démagnétisation (P0347, niveau 3), reprise au vol (P1200,
P1202, niveau 3, P1203, niveau 3), freinage CC (P1230, niveau 3, P1232, P1233),
compensation du glissement (P1335), limitation du glissement (P1336).
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
53
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0304
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
10
2000
[***]
V
Tension assignée du moteur
Tension assignée du moteur (V) inscrite sur la plaque signalétique.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
1
3
''
Le schéma ci-dessous vous indique où trouver les caractéristiques de votre moteur.
P0305
P0310
P0304
3~Mot
1LA7130-4AA10
No UD 0013509-0090-0031
50 Hz
5.5kW
P0307
Cos ϕ=0.81
TICI F
230-400 V
19.7/11.A
1455/min
1325
IP 55
60 Hz
460 V
6.5kW
10.9 A
Cos ϕ=0.82
1755/min
==∆/Υ
==∆/Υ=
∆/Υ=220-240/380-420 V
Υ=440-480
19.7-20.6/11.4-11.9 A
11.1-11.3 A
P0308
EN 60034
IM B3
P0311
95.75%
45kg
P0344
P0309
Remarque
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
P0305
Courant assigné du moteur
Courant assigné du moteur (A) inscrit sur la plaque signalétique – voir schéma sous P0304.
0,12
10000
[***]
A
1
3
''
Remarque
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
La valeur maximale est définie comme étant 2 * le courant assigné du variateur (r0207)
La valeur minimale est définie comme étant 1/32 * le courant assigné du variateur (r0207)
P0307
Puissance assignée du moteur
Puissance assignée du moteur (kW) inscrite sur la plaque signalétique. Si P0100 = 1, les
valeurs seront indiquées en hp - voir schéma sous P0304.
0,01
2000
[***]
-
1
3
''
Remarque
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
P0308
cos Phi assigné du moteur
Facteur de puissance assigné du moteur (cos φ) inscrit sur la plaque signalétique - voir
schéma sous P0304
0
1
[0]
-
2
3
''
Remarque
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
Il n'est visible que lorsque P0100 = 0 ou 2, c.-à-d. lorsque la puissance du moteur est
entrée en kW.
Remarque
Un réglage 0 entraîne le calcul interne de la valeur.
54
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0309
Désignation du paramètre
Rendement assigné du moteur
Rendement assigné du moteur (%) inscrit sur la plaque signalétique - voir schéma sous
P0304.
Remarque
Min.
Max.
[Réglage
usine]
Unité
0
100
[0]
%
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
3
''
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
Il n'est visible que lorsque P0100 = 1, c.-à-d. lorsque la puissance du moteur est entrée en
hp.
Remarque
Un réglage 0 entraîne le calcul interne de la valeur.
P0310
Fréquence moteur assignée
Fréquence assignée du moteur (Hz) inscrite sur la plaque signalétique - voir schéma sous
P0304.
P0311
Vitesse assignée du moteur
Remarque 1
Vitesse assignée du moteur (tr/min) inscrite sur la plaque signalétique - voir schéma sous
P0304.
12
650
[50]
Hz
0
40000
[***]
tr/min
1
3
''
1
3
''
Remarque 2
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
Remarque 3
Ce paramètre doit être correct pour une bonne compensation du glissement.
Remarque 4
Un réglage 0 entraîne le calcul interne de la valeur.
P0335
Refroidissement du moteur
Spécifie le système de refroidissement du moteur utilisé.
0
1
[0]
-
2
3
0
1
[0]
-
2
3
Réglages possibles :
0 autoventilé – par ventilateur fixé à l'arbre du moteur
1 motoventilé – par motoventilateur séparé
P0340
Calcul des paramètres moteur
Réglages possibles :
0
1
"Pas de calcul"
"Calcul des paramètres du moteur à partir des données de la plaque signalétique"
Calcule toute une série de paramètres moteur, dont P0344 (niveau 3) (poids du moteur),
P0350 (résistance statorique), P0346 (niveau 3) (temps de magnétisation) et P0347
(niveau 3) (temps de démagnétisation), P2000 (fréquence de référence), P2002 (niveau 3)
(courant de référence).
Remarque
Ce paramètre est nécessaire durant la mise en service pour optimiser le comportement du
variateur.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
55
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0350
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Résistance statori. entre phases
Valeur de résistance statorique du moteur connecté, exprimée en ohms.
Trois méthodes permettent de déterminer la valeur de ce paramètre :
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
300
[***]
ohm
2
3
'•'
0
16000
[***]
s
2
3
0
400
[100]
%
2
3
'•'
0
400
[150]
%
2
3
'•'
0
6
[0]
-
1
7
1. calcul à l'aide de P0340 = 1
2. mesure à l'aide de P1910 = 1
3. mesure manuelle à l'aide d'un ohmmètre.
Remarque
La valeur affectée à P0350 est celle obtenue avec la dernière méthode utilisée.
P0611
Constante de temps I2t du moteur
Définit la constante de temps thermique du moteur et est automatiquement calculé à partir
des données moteur (P0340).
Remarque
Un nombre élevé augmente le temps nécessaire pour que la température calculée du
moteur change.
P0614
Alarme surchauffe I2t moteur
Le calcul I2t du moteur est une estimation de la durée pendant laquelle le moteur peut être
surchargé sans surchauffe. Lorsque la durée maximale admise a été atteinte, le calcul I2t
du moteur est de 100 % (voir r0034). Ce paramètre définit en % la valeur I2t calculée à
laquelle une alarme (A0511) est générée.
Remarque
Une coupure pour cause de surchauffe du moteur (F0011) est provoquée à 110 % de ce
niveau.
P0640
Facteur de surcharge du moteur
Définit la limite de courant instantané sous forme de % du courant assigné du moteur.
Cette valeur est limitée à 150 % du courant assigné du variateur (r0207) ou à 400 % du
courant du moteur (la valeur la moins élevée des deux prévaut).
P0700
Sélection de la source de cde.
Paramètre de sélection de la source de commande numérique. Lorsque ce paramètre est
modifié, des valeurs raisonnables sont affectées à tous les paramètres d'entrées TOR.
Réglages possibles :
0
1
2
4
5
6
"Réglages usine"
"Clavier"
"Bornier"
"USS1 sur liaison BOP"
"USS2 sur liaison COMM"
"PROFIBUS / bus de terrain sur liaison COMM"
Remarque
La modification de ce paramètre restaure les réglages usine sur l'entité sélectionnée, p.ex.
si vous passez de 1 à 2, toutes les entrées TOR retrouveront leurs réglages par défaut.
56
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
Numéro de
paramètre
P0701
5. PARAMETRES SYSTEME
Désignation du paramètre
Fonction de l'entrée TOR 1
Sélectionne la fonction de l'entrée TOR 1.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
99
[1]
-
2
7
0
99
[12]
-
2
7
0 Entrée TOR désactivée
1 MARCHE à droite
2 MARCHE à gauche" (MARCHE + Inversion)
3 ARRET2 – arrêt en roue libre
4 ARRET3 – arrêt rapide contrôlé (temps de descente défini sous P1135)
9 Acquittement des défauts
10 MARCHE PAR A-COUPS, à droite
11 MARCHE PAR A-COUPS, à gauche
12 Inversion
13 Augmentation de la fréquence (consigne principale/additionnelle = clavier (P1000))
14 Diminution de la fréquence (consigne principale ou additionnelle = clavier)
15 Fréquence fixe 1 (voir P1001)
16 Fréquence fixe 1 + MARCHE (voir P1001)
17 Fréquences fixes 1 à 7 (codées binaire) (voir P1001)
25 Frein CC activé (voir P1230 à P1233)
29 Coupure de l'extérieur
33 Désactivation de la consigne additionnelle (définie sous P1000)
99 Activation du paramétrage FCOM – pour utilisateurs "experts" uniquement
Annulation uniquement via P0700 ou P3900 = 1, 2 ou réglage usine P0970 = 1
P0702
Fonction de l'entrée TOR 2
Sélectionne la fonction de l'entrée TOR 2.
0 Entrée TOR désactivée
1 MARCHE à droite
2 MARCHE à gauche" (MARCHE + Inversion)
3 ARRET2 – arrêt en roue libre
4 ARRET3 – descente rapide (temps de descente défini sous P1135)
9 Acquittement des défauts
10 MARCHE PAR A-COUPS, à droite
11 MARCHE PAR A-COUPS, à gauche
12 Inversion
13 Augmentation de la fréquence (consigne principale/additionnelle = clavier (P1000))
14 Diminution de la fréquence (consigne principale ou additionnelle = clavier)
15 Fréquence fixe 2 (voir P1002)
16 Fréquence fixe 2 + MARCHE (voir P1002)
17 Fréquences fixes 1 à 7 (codées binaire) (voir P1002)
25 Frein CC activé (voir P1230 à P1233)
29 Coupure de l'extérieur
33 Désactivation de la consigne additionnelle (définie sous P1000)
99 Activation du paramétrage FCOM – pour utilisateurs "experts" uniquement
Annulation uniquement via P0700 ou P3900 = 1, 2 ou réglage usine P0970 = 1.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
57
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0703
Désignation du paramètre
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
99
[9]
-
2
7
0
99
[0]
-
2
7
Fonction de l'entrée TOR 3
Sélectionne la fonction de l'entrée TOR 3.
0
1
2
3
4
9
10
11
12
13
14
15
16
17
25
29
33
99
P0704
Entrée TOR désactivée
MARCHE à droite
MARCHE à gauche" (MARCHE + Inversion)
ARRET2 – arrêt en roue libre
ARRET3 – descente rapide (temps de descente défini sous P1135)
Acquittement des défauts
MARCHE PAR A-COUPS, à droite
MARCHE PAR A-COUPS, à gauche
Inversion
Augmentation de la fréquence (consigne principale/additionnelle = clavier (P1000))
Diminution de la fréquence (consigne principale ou additionnelle = clavier)
Fréquence fixe 3 (voir P1003)
Fréquence fixe 3 + MARCHE (voir P1003)
Fréquences fixes 1 à 7 (codées binaire) (voir P1003)
Frein CC activé (voir P1230 à P1233)
Coupure de l'extérieur
Désactivation de la consigne additionnelle (définie sous P1000)
Activation du paramétrage FCOM – pour utilisateurs "experts" uniquement
Annulation uniquement via P0700 ou P3900 = 1, 2 ou réglage usine P0970 = 1.
Fonction de l'entrée TOR 4
Sélectionne la fonction de l'entrée TOR 4 (via l'entrée analogique - AIN).
0
1
2
3
4
9
10
11
12
13
14
15
16
17
25
29
33
99
"Entrée analogique non utilisée comme entrée TOR"
"MARCHE/ARRET1"
"MARCHE/ARRET1 + Inversion"
"ARRET2"
"ARRET3"
Acquittement des défauts
"MARCHE PAR A-COUPS, à droite"
"MARCHE PAR A-COUPS, à gauche"
"Inversion"
"Augmentation de la fréquence"
"Diminution de la fréquence"
"Fréquence fixe ?"
"Fréquence fixe ? + MARCHE"
"Fréquences fixes ? à ? (codées binaire) voir P1001
"Frein CC activé"
"Coupure de l'extérieur"
"Désactivation de la consigne additionnelle"
Activation du paramétrage FCOM – pour utilisateurs "experts" uniquement
Annulation uniquement via P0700 ou P3900 = 1, 2 ou réglage usine P0970 = 1
Remarque
Les signaux > 4 V sont actifs ; ceux < 1, 6 V sont inactifs
58
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
Numéro de
paramètre
r0722
5. PARAMETRES SYSTEME
Désignation du paramètre
CO/BO: valeurs des entrées TOR
Affichage de bits montrant l'état des entrées TOR.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
-
2
7
Valeurs possibles :
Bit 00 "Entrée TOR 1"
Bit 01 "Entrée TOR 2"
Bit 02 "Entrée TOR 3"
Bit 03 "Entrée TOR 4 (via AIN)"
0
1
0
1
0
1
0
1
inactive
active
inactive
active
inactive
active
inactive
active
Remarque
Lorsque le signal est actif, le segment est allumé.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
59
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0731
Désignation du paramètre
BI: Fonction de la sortie TOR
52.0
Variateur prêt
52.1
Variateur prêt à fonctionner
52.2
Variateur en fonctionnement
52.3
Présence défaut variateur
52.4
ARRET2 actif
52.5
ARRET3 actif
52.6
Inhibition de mise sous tension
52.7
Présence alarme variateur
52.8
Ecart consigne/mesure
52.9
Commande PZD (Process Data Control)
52.A
Fréquence maximale atteinte
52.b
Alarme : limitation du courant moteur
52.C
Frein de maintien actif
52.d
Surcharge du moteur
52.E
Marche du moteur vers la droite
52.F
Surcharge du variateur
53.0
Frein CC actif
53.1
Fréq. variateur inférieure à la limite de coupure
53.2
Fréq. variateur inférieure à la fréq. minimale
53.3
Courant supérieur ou égal à la limite
53.4
Fréq. mes. supérieure à la fréq. de référence
53.5
Fréq. mes. inférieure à la fréq. de référence
53.6
Fréq. mes. supérieure/égale à la consigne
53.7
Tension inférieure au seuil
53.8
Tension supérieure au seuil
53.9
Réservé
53.A
Sortie régulateur à la limite inférieure (P2292)
53.b
Sortie régulateur à la limite supérieure (P2291)
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
ouvert
fermé
ouvert
fermé
fermé
ouvert
fermé
ouvert
ouvert
fermé
fermé
ouvert
fermé
ouvert
ouvert
fermé
ouvert
fermé
ouvert
fermé
fermé
ouvert
ouvert
fermé
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
fermé
ouvert
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
2197.F
[52.3]-
2
7
'•'
[-]
V
2
8
Remarque
Il s'agit là des réglages les plus courants. D'autres sont possibles en mode Expert.
r0752
Tension d'entrée analogique
Affiche la valeur de l'entrée analogique filtrée en volts en amont du bloc de caractéristique.
60
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
r0754
Désignation du paramètre
Tension entrée analogique lissée
Affiche la valeur lissée de l'entrée analogique en % en aval du bloc de caractéristique.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
2
8
%
Remarque
100 % = 10 V.
r0755
Min.
Max.
[Réglage
usine]
Unité
CO: valeur d'EA normalisée
Affiche la valeur de l'entrée analogique normalisée à l'aide des consignes analogiques
CsgAmin et CsgAmax.
[-]
-
2
8
0
1
[0]
-
2
8
La consigne analogique obtenue avec la fonction de normalisation analogique (voir
paramètres P0757 à P0760) peut varier de CsgAmin à CsgAmax comme représenté sur les
graphiques correspondants.
La plus grande valeur absolue de CsgAmin et CsgAmax définit la normalisation à 16384.
Exemples :
Si CsgAmin = 300 % et CsgAmax = 100 %, alors 16384 représente 300 %. Ce paramètre
pourra varier de 5461 à 16384.
Si CsgAmin = - 200 % et CsgAmax = 100 %, alors 16384 représente 200 %. Ce paramètre
pourra varier de –16384 à +8192.
Remarque
Cette valeur sert de valeur d'entrée aux connecteurs analogiques FCOM.
P0756
Surveillance d'entrée analogique
Active la surveillance de l'entrée analogique.
Réglages possibles :
0
1
=
=
surveillance désactivée
surveillance activée
Lorsque la surveillance est activée et qu'une zone morte est définie (P0761), un défaut est
généré (F0080) si la tension de l'entrée analogique chute sous 50 % de la tension de zone
morte.
Remarque
Cette fonction est désactivée si le bloc de normalisation analogique (voir P0757 – P0760)
est programmé pour sortir des consignes négatives.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
61
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0757
Désignation du paramètre
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
10
[0]
-
2
8
'•'
-99999
99999
[0]
%
2
8
'•'
0
10
[10]
V
2
8
'•'
-99999
99999
[100]
%
2
8
'•'
Valeur x1 normalisation de l'EA
Les paramètres P0757 – P0760 servent à configurer la normalisation de l'entrée
analogique comme représenté ci-après.
Consigne (%)
CsgAmax
(%) P0760 Y2
P2
Entrée
analogique
(V)
(V) P0757 X1
0V
P0759 X2
(%) P0758 Y1
10V
P1
CsgAmin
Les graphiques ci-dessous présentent les alternatives possibles.
CsgAmax
P1
CsgAmax
10V
0V
P2
0V
P1
10V
CsgAmin
P2
CsgAmin
Remarques
Les consignes analogiques sont données en % de la fréquence de référence (P2000).
Elles peuvent être supérieures à 100 %.
CsgAmax représente la consigne analogique la plus élevée (pouvant être égale à 0 V).
CsgAmin représente la consigne analogique la plus basse (pouvant être égale à 10 V).
Les valeurs par défaut produisent une normalisation de 0 V = 0 % et 10 V = 100 %.
P0758
Valeur y1 normalisation de l'EA
Fixe la valeur de Y1 de la manière décrite sous P0757.
P0759
Valeur x2 normalisation de l'EA
Fixe la valeur de X2 de la manière décrite sous P0757.
P0760
Valeur y2 normalisation de l'EA
Fixe la valeur de Y2 de la manière décrite sous P0757.
62
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0761
Désignation du paramètre
Largeur de zone morte
Définit la zone morte sur l'entrée analogique.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
10
[0]
V
2
8
'••'
Voir graphiques ci-après pour plus d'explications.
Exemple 1 – 2 à 10 V ; 0 à 50 Hz
Consigne (%)
P0760 Y2 (100%)
CsgAmax
P0758 Y1 (0%)
CsgAmin
Entrée
analogique
(V)
P0761
(2V)
P0757 X1 (2V)
P0759 X2 (10V)
L'exemple ci-dessus produit une tension d'entrée analogique de 2 à 10 V, 0 à 50 Hz.
P0757 = 2 V
P0761 = 2 V
P2000 = 50 Hz
Exemple 2 – Zéro central (0 à 10 V = - 50 à + 50 Hz)
Consigne (%)
CsgAmax
P0760 Y2 (100%)
Entrée
analogique
(V)
0V
P0759 X2 (10V)
P0761 (0,1V)
CsgAmin
P0758 Y1 (-100%)
P0757 X1 (0%)
L'exemple ci-dessus donne 0 à 10 V, - 50 Hz à + 50 Hz avec zéro central et une "zone
morte" de 0,2 V de large.
P0758 = - 100 %
P0761 = 0,1 (0,1 V de part et d'autre du milieu)
P2000 = 50 Hz
Remarque
La fréquence minimale (P1080) devrait être égale à zéro dans le cas d'un réglage avec
zéro central.
Il n'y a pas d'hystérésis aux extrémités de la zone morte.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
63
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0771
Désignation du paramètre
CI: fonction sortie analogique
Définit la fonction de la sortie analogique 0 –20 mA.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
2248,0
[21]
-
2
8
'•'
[-]
%
2
8
-99999
99999
[0]
%
2
8
'•'
0
4
[0]
-
2
8
'•'
-99999
99999
[100]
%
2
8
'•'
0
20
[20]
-
2
8
'•'
0
20
[0]
-
2
8
'•'
Réglages possibles :
Les valeurs les plus courantes sont les suivantes :
21
24
25
26
27
Fréquence mesurée (normalisée par rapport à P2000)
Fréquence de sortie (normalisée par rapport à P2000)
Tension de sortie (normalisée par rapport à 1000 V)
Tension du circuit intermédiaire (normalisée par rapport à P2001 1000 V)
Courant de sortie (normalisé par rapport à P2002 niveau 3)
Autres valeurs : voir descriptif des différents paramètres.
r0774
Valeur de sortie analogique
Affiche la valeur lissée de la sortie analogique en mA.
P0777
Valeur x1 caractéristique SA
Définit la valeur x1 de la caractéristique de sortie.
Les paramètres P0777 – P0780 opèrent de la manière suivante :
Signal de sortie (mA)
20
20 mA
P0780 Y2
P0778 Y1
0
(-100%)
P0777
X1
P0779
X2
100%
Les points (x1, y1) , (x2,y2) peuvent être choisis librement.
P0778
Valeur y1 caractéristique SA
Définit la valeur y1 de la caractéristique de sortie
P0779
Valeur x2 caractéristique SA
Définit la valeur x2 de la caractéristique de sortie
P0780
Valeur y2 caractéristique SA
Définit la valeur y2 de la caractéristique de sortie
P0781
Zone morte sortie analogique
Définit la largeur de la zone morte en mA pour la sortie analogique.
64
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P0918
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Adresse PROFIBUS
Définit l'adresse PROFIBUS ou l'adresse de cartes optionnelles. L'adresse peut être définie
selon deux méthodes :
1
2
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
127
[3]
-
2
20
0
15
[15]
-
2
20
via les commutateurs DIP du module PROFIBUS,
via une valeur entrée par l'utilisateur.
Réglage possible pour PROFIBUS :
1... 125
0, 126, 127 sont interdits
P0927
Paramètres modifiables via
Définit la manière dont l'utilisateur peut modifier les paramètres.
Réglages possibles :
Réglage
RS485 USS
RS232 USS
BOP
Module COMM
0
0
0
0
0
1
0
0
0
1
2
0
0
1
0
3
0
0
1
1
4
0
1
0
0
5
0
1
0
1
6
0
1
1
0
7
0
1
1
1
8
1
0
0
0
9
1
0
0
1
10
1
0
1
0
11
1
0
1
1
12
1
1
0
0
13
1
1
0
1
14
1
1
1
0
15
1
1
1
1
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
65
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
r0947
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Dernier code de défaut
Affiche l'historique des défauts.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
-
2
21
0
1
[0]
-
1
30
Sur le schéma ci-après :
1
F1
2
F1e
3
4
DERNIERS CODES
DE DEFAUTS
F2
F1e
DERNIERS CODES
DE DEFAUTS - 1
F1e
5
F1e
DERNIERS CODES
DE DEFAUTS - 2
6
F1e
7
F1e
DERNIERS CODES
DE DEFAUTS - 3
8
"F1" est le 1er défaut survenu après l'acquittement de défauts ou une mise sous tension.
"F2" est le 2ème défaut survenu après l'acquittement de défauts ou une mise sous tension.
"F1e" est l'occurrence de F1, c.-à-d. quand F1 survient.
Les défauts les plus récents sont consignés sous les indices 0 et 1.
Par exemple :
Si le variateur se coupe pour cause de sous-tension et qu'il reçoit un ordre de coupure de
l'extérieur avant que la sous-tension ait été acquittée, vous obtiendrez :
Indice 0 =
Indice 1 =
3
85
Sous-tension
Coupure de l'extérieur
A chaque fois qu'un défaut est consigné sous l'indice 1 (F1e), l'historique des défauts se
décale comme représenté sur le schéma.
Remarque
Voir liste des codes de défauts à la section 6.
L'indice 2 n'est utilisé que si un 2ème défaut survient avant l'acquittement du 1er.
P0970
Réinitialisation
Restaure la valeur par défaut de tous les paramètres. Pour ce faire, vous devez régler
P0010 = 30, puis P0970 = 1.
P0100 est réglé en fonction de la position de l'interrupteur DIP.
66
MICROMASTER 420
''
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
Désignation du paramètre
Sélection consigne de fréquence
Sélectionne la source de la consigne de fréquence. Dans le tableau des réglages possibles
figurant ci-dessous, la consigne principale est sélectionnée à partir des chiffres les moins
significatifs (0 à 6) et l'éventuelle consigne additionnelle à partir des chiffres les plus
significatifs (x0 à x6). A titre d'exemple, le réglage 12 sélectionne la consigne principale (2)
dérivée de l'entrée analogique et la consigne additionnelle (1) provenant du clavier.
0
66
[2]
-
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
1
10
Les chiffres simples représentent des consignes principales sans consigne additionnelle.
Pas de consigne principale
Consigne clavier (potent. motorisé)
Entrée analogique
Fréquence fixe
USS via RS232
USS via RS485
Carte de communication (opt.)
0
1
2
3
4
5
6
10
11
12
13
14
15
16
20
21
22
23
24
25
26
30
31
32
33
34
35
36
40
41
42
43
44
45
46
50
51
52
53
54
55
56
Carte de communication (opt.)
USS via RS485
USS via RS232
Fréquence fixe
Entrée analogique
Consigne principale
Consigne clavier (potent. motorisé)
Consigne additionnelle
Pas de consigne additionnelle
P1000
Min.
Max.
[Réglage
usine]
Unité
60
61
62
63
64
65
66
Les réglages les plus courants sont les suivants :
1
2
3
4
5
6
Consigne clavier (potentiomètre motorisé)
Entrée analogique
Consigne de fréquence fixe
USS via RS232
USS via bornier RS485
Carte de communication optionnelle
Le tableau ci-dessus vous permet de sélectionner d'autres réglages comprenant une
consigne additionnelle.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
67
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1001
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Fréquence fixe 1
Définit la consigne de fréquence fixe 1.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
-650
650
[0]
Hz
2
10
'•'
-650
650
[5]
Hz
2
10
'•'
-650
650
[10]
Hz
2
10
'•'
Comment utiliser les fréquences fixes :
Pour utiliser les fréquences fixes, il faut les activer à l'aide du paramètre P1000.
Les fréquences fixes peuvent être sélectionnées au moyen des entrées TOR et être
combinées à un ordre marche (ON).
Il existe trois types de fréquences fixes.
1) Sélection directe
2) Sélection directe + ordre marche (ON)
3) Sélection codée binaire + ordre marche (ON)
1. Sélection directe (P0701 – P0703 = 15)
Dans ce cas, 1 entrée TOR sélectionne 1 fréquence fixe. Si plusieurs entrées sont actives
simultanément, les fréquences sélectionnées sont additionnées. Par exemple :
(FF1 + FF2 + FF3).
Remarque
Une ordre marche (ON) est également nécessaire pour démarrer le variateur p.ex. depuis
le clavier, par l'interface série, etc.
2. Sélection directe + ordre marche ON (P0701 – P0703 = 16)
Ce mode de sélection combine les fréquences fixes à un ordre marche (ON).
Dans ce cas, 1 entrée TOR sélectionne 1 fréquence fixe. Si plusieurs entrées sont actives
simultanément, les fréquences sélectionnées sont additionnées. Par exemple :
(FF1 + FF2 + FF3).
3. Sélection codée binaire + ordre marche ON (P0701 – P0703 = 17)
Cette méthode permet de sélectionner jusqu'à 7 fréquences fixes. Les fréquences fixes
sont sélectionnées selon le tableau ci-dessous :
P1002
DIN3
DIN2
DIN1
OFF (arrêt)
inactive
inactive
inactive
P1001
FF1
inactive
inactive
active
P1002
FF2
inactive
active
inactive
P1003
FF3
inactive
active
active
P1004
FF4
active
inactive
inactive
P1005
FF5
active
inactive
active
P1005
FF6
active
active
inactive
P1007
FF7
active
active
active
Fréquence fixe 2
Définit la consigne de fréquence fixe 2.
Voir descriptif de P1001.
P1003
Fréquence fixe 3
Définit la consigne de fréquence fixe 3.
Voir descriptif de P1001.
68
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1004
Désignation du paramètre
Fréquence fixe 4
Définit la consigne de fréquence fixe 4.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
-650
650
[15]
Hz
2
10
'•'
-650
650
[20]
Hz
2
10
'•'
-650
650
[25]
Hz
2
10
'•'
-650
650
[30]
Hz
2
10
'•'
0
1
[0]
-
2
10
'•'
0
1
[1]
-
2
10
-650
650
[5]
Hz
2
10
'•'
Voir descriptif de P1001.
P1005
Fréquence fixe 5
Définit la consigne de fréquence fixe 5.
Voir descriptif de P1001.
P1006
Fréquence fixe 6
Définit la consigne de fréquence fixe 6.
Voir descriptif de P1001.
P1007
Fréquence fixe 7
Définit la consigne de fréquence fixe 7.
Voir descriptif de P1001.
P1031
Sauvegarde consigne POM
Sauvegarde la dernière consigne clavier (potentiomètre motorisé) qui était active avant
l'émission d'un ordre d'arrêt ou avant la coupure d'alimentation.
Réglages possibles :
0 =
pas de sauvegarde
1 =
sauvegarde (actualisation du paramètre P1040)
Remarque
A l'émission de l'ordre marche suivant, la consigne clavier (potentiomètre motorisé) sera la
valeur sauvegardée sous P1040
P1032
Inhibition sens inverse POM
Inhibe la sélection de la consigne d'inversion de marche lorsque le clavier (potentiomètre
motorisé) est sélectionné soit comme consigne principale soit comme consigne
additionnelle (avec P1000).
Réglages possibles :
0
1
P1040
Inversion de marche autorisée – il est possible d'inverser le sens de marche du
moteur avec la consigne clavier (augmentation/diminution de la fréquence à l'aide
des entrées TOR ou des touches d'incrémentation/décrémentation sur le clavier)
Inversion de marche inhibée
Consigne potentiomètre motorisé
Consigne de fréquence réglée au clavier (potentiomètre motorisé) (P1000=1).
Remarque
Si vous choisissez la consigne clavier comme consigne principale ou consigne
additionnelle, l'inversion du sens de marche sera inhibée par défaut dans P1032. Pour
réactiver l'inversion du sens de marche, vous devrez régler P1032 = 1.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
69
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1058
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Fréquence marche à-coups droite
La marche par à-coups sert à faire tourner le moteur par fractions de tour. Elle est
commandée par la touche JOG ou par un poussoir à rappel automatique connecté sur l'une
des entrées TOR.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
650
[5]
Hz
2
10
'•'
0
650
[5]
Hz
2
10
'•'
0
650
[10]
s
2
10
'•'
0
650
[10]
s
2
10
'•'
Lorsque la marche par à-coups à droite est activée, ce paramètre détermine la fréquence
de fonctionnement du variateur. Les temps de montée et de descente utilisés en marche
par à-coups sont respectivement réglés sous P1060 et P1061.
P1059
Fréquence marche à-coups gauche
Lorsque la marche par à-coups à gauche est activée, ce paramètre détermine la fréquence
de fonctionnement du variateur.
Temps montée marche par à-coups
P1060
Temps de rampe utilisé en marche par à-coups ou lorsque la fonction "Utilisation temps de
rampe de marche par à-coups" est activée.
f (Hz)
f max
(P1082)
0
P1061
Temps de montée à-coups (P1060)
temps
Temps descente marche à-coups
Temps de rampe utilisé en marche par à-coups ou lorsque la fonction "Utilisation temps de
rampe de marche par à-coups" est activée.
f (Hz)
f max
(P1082)
0
70
Temps de descente P1061
temps
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1080
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Fréquence min.
Fréquence minimale (Hz) de fonctionnement du moteur indépendamment de la consigne de
fréquence.
La valeur fixée ici est valable pour les deux sens de rotation.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
650
[0]
Hz
1
10
'•'
0
650
[50]
Hz
1
10
0
650
[10]
s
1
10
'•'
Remarque
Dans certaines conditions (p.ex. rampe, limitation de courant), le variateur peut fonctionner
sous la fréquence minimale.
P1082
Fréquence max.
Fréquence maximale (Hz) de fonctionnement du moteur indépendamment de la consigne
de fréquence.
La valeur fixée ici est valable pour les deux sens de rotation.
Remarques
La vitesse maximale de fonctionnement du moteur est soumise à des restrictions
mécaniques. En général, la fréquence moteur maximale ne devrait pas dépasser 3 x la
fréquence assignée inscrite sur la plaque signalétique du moteur.
La fréquence maximale peut être dépassée si l'une des fonctions suivantes est active :
compensation du glissement (fmax + fcomp glis max)
ou
redémarrage avec reprise au vol
(fmax + fglis nom)
P1120
Temps de montée
Temps nécessaire au moteur pour accélérer de 0 à la fréquence maximale définie par
P1082 en l'absence de lissage.
f (Hz)
f max
(P1082)
0
temps
P1120
Le réglage d'un temps de montée trop court peut provoquer la coupure du variateur
(surintensité).
Remarques
Si vous utilisez une consigne de fréquence externe avec des temps de rampe prédéfinis
(p.ex. à partir d'un API), vous obtiendrez un comportement d'entraînement optimal en
réglant les temps de rampe sous P1120 et P1121 sur des valeurs légèrement inférieures à
celles de l'API.
Les modifications apportées au temps de montée ou de descente ne prennent effet
qu'après avoir été validées à l'aide de la touche P.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
71
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1121
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Temps de descente
Temps nécessaire au moteur pour décélérer de la fréquence maximale définie par P1082
jusqu'à l'arrêt, en l'absence de lissage.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
650
[10]
s
1
10
'•'
0
40
[0]
s
2
10
'•'
0
40
[0]
s
2
10
'•'
f (Hz)
f max
(P1082)
temps
0
P1121
Remarques
Le réglage d'un temps de descente trop court peut provoquer la coupure du variateur
(surtension (F0002) / surintensité (F0001)).
Les modifications apportées au temps de montée ou de descente ne prennent effet
qu'après avoir été validées à l'aide de la touche P.
P1130
Temps de lissage initial montée
Temps de lissage initial en secondes comme représenté sur le graphique ci-dessous.
P1130
On a :
Tmont total
=
=
Tdesc total
X est défini par ∆f= x*Fmax
P1131
P1131
P1132
P1133
½ P1130 + X * P1120 + ½ P1131
½ P1132 + X * P1121 + ½ P1133
Temps de lissage final montée
Définit le temps de lissage en fin de montée comme représenté sous P1130.
72
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1132
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Temps de lissage initial descente
Temps de lissage en début de descente comme représenté sous P1130.
P1133
Temps de lissage final descente
Temps de lissage en fin de descente comme représenté sous P1130.
P1134
Type de lissage
Définit un lissage continu (par défaut) ou discontinu en réponse aux ordres d'arrêt ou à la
réduction de la consigne.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
40
[0]
s
2
10
'•'
0
40
[0]
s
2
10
'•'
0
1
[0]
-
2
10
'•'
Le temps de lissage total doit être réglé sur une valeur > 0 s pour que ce paramètre prenne
effet.
Réglages possibles :
0
=
continu
1
=
discontinu
Fréq.
continu
discontinu
0
arrêt
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
Temps
73
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1200
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
0
6
[0]
-
Reprise au vol
Permet de resynchroniser le variateur sur un moteur en rotation.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
12
'•'
S'il est possible que le moteur continue à tourner, p.ex. après une brève panne de réseau,
ou s'il peut être entraîné par la charge, il est nécessaire de recourir à un redémarrage avec
reprise au vol – faute de quoi une coupure se produira pour cause de surintensité.
Cette fonction est utile surtout pour les moteurs entraînant des charges à forte inertie.
Réglages possibles :
0
1
2
"Reprise au vol inactive"
"Reprise au vol toujours active”, démarrage en direction de la consigne
"Reprise au vol à la mise sous tension, sur défaut, ARRET2”, démarrage en
direction de la consigne
"Reprise au vol, sur défaut, ARRET2”, démarrage en direction de la consigne
"Reprise au vol toujours active.
Recherche UNIQUEMENT en direction de la consigne."
"Reprise au vol à la mise sous tension, défaut, ARRET2.
Recherche UNIQUEMENT en direction de la consigne".
"Reprise au vol après défaut, ARRET2.
Recherche UNIQUEMENT en direction de la consigne."
3
4
5
6
(F max + 2
fglis nom
)
'montée à la consigne suivant
rampe standard'
vitesse définie par P1203
F sortie
temps
P1202
I sortie
l entrée
La fonction opère en modifiant rapidement la fréquence de sortie du variateur jusqu'à ce
que la vitesse effective du moteur soit trouvée. Le moteur est alors amené à sa vitesse de
consigne suivant le temps de rampe standard.
Remarque
Pour les réglages 1 à 3, la recherche s'effectue dans les deux sens. Pour une recherche
uniquement en direction de la consigne, il est nécessaire de choisir les réglages 4 à 6.
74
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1210
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Redémarrage automatique
Active le redémarrage automatique à la suite d'une panne de réseau ou d'un défaut.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
5
[1]
-
2
12
'•'
0
1
[0]
-
2
12
Réglages possibles :
0
1
=
=
2
3
4
5
=
=
=
=
désactivé
aquittement des défauts à la mise sous tension – le variateur ne démarre pas. Il
est nécessaire d'émettre l'ordre marche pour le mettre en marche.
Redémarrage après panne de réseau / remise sous tension
Redémarrage après défaut / panne de réseau (ou creux de tension)
Redémarrage après panne de réseau creux de tension
Redémarrage après panne de réseau / défaut, sans tenir compte de l'historique
Attention
Les réglages 2 à 5 peuvent entraîner un redémarrage intempestif du moteur.
Remarque
Le redémarrage automatique ne peut avoir lieu que si l'ordre marche est permanent. Emis
p.ex. via une liaison filaire à l'entrée TOR.
Le redémarrage avec reprise au vol doit également être activé (P1200) si le moteur risque
de continuer à tourner ou d'être entraîné par la charge.
P1215
Validation de frein de maintien
Active/désactive la fonction de frein de maintien.
Vous pouvez utiliser cette fonction pour faire suivre au variateur le profil ci-dessous. Il est
également possible de faire commuter un relais aux points 1 et 2 si P0731 = 52.C pour
commander un frein.
Point 1
Point 2
f min
(P1080)
P1216
P1217
Réglages possibles :
0
1
=
=
désactivé
activé
Remarque
Le relais de frein s'ouvre au point 1 si le frein de maintien est activé sous P0731. Il se ferme
au point 2.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
75
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1216
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Temporisation desserrage frein
Durée pendant laquelle le variateur fonctionne à fmin avant d'accélérer au point 1 (comme
représenté sur le graphique sous P1215).
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
20
[1]
s
2
12
0
20
[1]
s
2
12
0
250
[100]
%
2
12
'•'
0
250
[0]
s
2
12
'•'
0
250
[0]
%
2
12
'•'
Remarque
Selon ce profil, le variateur démarre à fmin , c.-à-d. qu'il n'utilise pas de rampe.
Si cette fonction est utilisée pour faire fonctionner le moteur à une certaine fréquence à
l'encontre d'un frein mécanique (c.-à-d. si vous utilisez un relais pour commander un frein
mécanique), il est important que fmin < 5 Hz, faute de quoi le courant prélevé risque d'être
trop élevé et le relais de ne pas s'ouvrir alors que le variateur se trouve en limitation de
courant.
La fréquence de glissement du moteur constitue une valeur type de fmin pour ce genre
d'application.
La formule suivante permet de calculer la fréquence assignée de glissement :
n syn – n nom
__________________
n syn
P1217
x f nom
Temps de maintien après descente
Durée pendant laquelle le variateur continue à fonctionner à fmin au terme de la décélération
au point 2 (comme représenté sur le graphique sous P1215).
P1232
Courant de freinage CC
Valeur du courant continu de freinage en % du courant assigné du moteur (P0305).
P1233
Durée du freinage CC
Durée pendant laquelle le freinage par injection de courant continu devra être actif à la suite
d'une ordre ARRET1.
Réglages possibles :
0
=
non actif après OFF1
1 – 250 =
actif pendant la durée spécifiée
Remarque
La fonction de freinage CC produit l'arrêt rapide du moteur par injection de courant continu
(le courant appliqué maintient également l'arbre stationnaire). Lorsque le signal de freinage
CC est délivré, les impulsions de sortie du variateur sont bloquées et le courant continu
n'est injecté qu'une fois le moteur suffisamment démagnétisé. (Le temps de
démagnétisation est automatiquement calculé à partir des données moteur).
Attention
L'usage fréquent de longues durées de freinage CC peut provoquer une surchauffe du
moteur.
P1236
Courant de freinage combiné
Superposition d'une composante continue définie au courant alternatif. Ce freinage devient
actif à la suite d'un ordre ARRET1 / ARRET2.
Généralement, l'augmentation de cette valeur améliore les performances de freinage, mais
une valeur trop élevée peut provoquer une coupure pour cause de surtension.
Réglages possibles :
0
= freinage combiné désactivé
1 – 250 = valeur du courant de freinage CC en % du courant assigné du moteur (P0305)
76
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
Numéro de
paramètre
P1300
5. PARAMETRES SYSTEME
Désignation du paramètre
Mode de commande
Définit la relation entre la vitesse du moteur et la tension fournie par le variateur.
Min.
Max.
[Réglage
usine]
Unité
0
3
[1]
-
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
13
Valeurs possibles
0 =
U/f linéaire (par défaut)
1 =
FCC – régulation du courant d'excitation du moteur pour un meilleur rendement
2 =
U/f quadratique – mode adapté aux ventilateurs et aux pompes centrifuges
3 =
U/f polygonale (programmable – en mode Expert uniquement).
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
77
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1310
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Surélévation permanente
Définit un niveau de surélévation de la tension applicable à la fois aux courbes U/f linéaire
et quadratique selon le graphique ci-après.
U/f linéaire
e
al
m )
or = 0
n
f
0
U/ 130
(P
U
0
250
[50]
%
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
13
'•'
U max
U nom
(P0304)
100%
50%
0
F surél min
(P1316)
F nom
(P0310)
F max
(P1082)
quadratique
V
U max
U max
U nom
(P0304)
U surél,100
50%
0
quadratique normale
(P1300 = 2)
F surél min
(P1316, Level 3)
F nom
(P0310)
F max
(P1082)
0
Vsurél.,100 = tension donnée par le courant moteur assigné (P0305)
1
* résistance statorique (P0350)
Remarques
♦
♦
♦
♦
♦
78
Si vous associez le paramètre P1310 (surélévation permanente) à d'autres
paramètres de surélévation P1311 (surélévation à l'accélération) & P1312
(surélévation au démarrage), toutes les valeurs sont combinées. Des priorités sont
toutefois affectées à ces paramètres :
P1310 > P1311>P1312
La valeur de surélévation possible est limitée par le paramètre P0640.
Une augmentation des degrés de surélévation entraîne un échauffement accru du
moteur, surtout à l'arrêt.
Σ surélévation < 300/Imot* RS
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
P1311
Surélévation à l'accélération
Applique une surélévation à la suite d'une variation positive de la consigne et retombe une
fois la consigne atteinte. Cette fonction peut être utile pour améliorer la réponse aux
légères variations positives de la consigne.
0
250
[0]
%
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
13
'•'
U
U max
U max
no
rm
al
e
U nom
(P0304)
100%
U/
f
50%
F surél min
(P1305 - expert)
F nom
(P0310)
F max
(P1082)
Remarque
♦
♦
♦
L'augmentation des niveaux de surélévation accroît l'échauffement du moteur.
Voir remarque sous P1310 concernant les priorités de surélévation.
La valeur de surélévation possible est limitée par le paramètre P0640.
♦
Σ surélévations < 300/Imot* RS
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
79
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1312
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Surélévation au démarrage
Applique un décalage linéaire constant à la courbe U/f active (linéaire ou quadratique)
après l'émission d'un ordre marche et jusqu'à ce que la consigne soit atteinte pour la 1ère
fois. Cette fonction est utile pour le démarrage de charges à forte inertie.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
250
[0]
%
2
13
'•'
0
600
[0]
%
2
13
'•'
0
600
[250]
%
2
13
'•'
U
U max
U max
U nom
(P0304)
U/f normale
P1312
0
F nom
(P0310)
F max
(P1082)
Remarques
Le réglage d'un surélevation au démarrage trop élevée entraîne le passage du variateur en
limitation de courant, ce qui restreint la fréquence de sortie à une valeur inférieure à la
fréquence de consigne.
L'augmentation des niveaux de surélévation accroît l'échauffement du moteur.
Voir remarque sous P1310 concernant les priorités de surélévation.
La valeur de surélévation possible est limitée par le paramètre P0640.
Σ surélévations < 300/Imot* RS
P1335
Compensation du glissement
Ajuste dynamiquement la fréquence de sortie du variateur afin de maintenir le moteur à
vitesse constante indépendamment de sa charge.
0%
=
100 % =
compensation du glissement désactivée
utilise les données et le modèle du moteur de manière à ce que la
fréquence assignée de glissement soit ajoutée au courant assigné et à la
vitesse assignée du moteur.
Remarque
Si nécessaire, le gain peut être ajusté pour un réglage fin de la vitesse effective du moteur.
P1336
Limitation du glissement
Limite le glissement ajouté à la consigne de fréquence lorsque la compensation du
glissement est active.
80
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1800
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Fréquence de découpage
Fixe la fréquence de découpage des semi-conducteurs du variateur. La fréquence est
réglable par pas de 2 kHz.
2
16
[4]
kHz
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
2
'•'
Si un fonctionnement silencieux n'est pas absolument nécessaire, il est possible de réduire
les pertes dans le variateur et le rayonnement de perturbations à haute fréquence en
sélectionnant une basse fréquence de découpage.
Le courant maximum permanent du moteur peut être réduit par la sélection de fréquences
de découpage > 4kHz sur les variateurs 380-480 V. La limitation de puissance requise
apparaît dans le tableau ci-dessous.
Courant maximal permanent du moteur (A) pour variateurs 380-480 V
4 kHz
6 kHz
8 kHz
10 kHz
12 kHz
14 kHz
16 kHz
0.37
1,2
1,2
1,2
1,2
1,2
1,2
1,1
0.55
1,6
1,6
1,6
1,6
1,6
1,6
1,1
0.75
2,1
2,1
2,1
2,1
1,6
1,6
1,1
1,1
3.0
3.0
2,7
2,7
1,6
1,6
1,1
1.5
4.0
4.0
2,7
2,7
1,6
1,6
1,1
2.2
5,9
5,9
5.1
5.1
3.6
3.6
2.6
3
7,7
7,7
5.1
5.1
3.6
3.6
2.6
4
10,2
10,2
6.7
6.7
4,8
4,8
3.6
5,5
13,2
13,2
13,2
13,2
9,6
9,6
7,5
7,5
18,4
18,4
13,2
13,2
9,6
9,6
7,5
11
26.0
26.0
17.9
17.9
13.5
13.5
10,4
Puissance
du
variateur
Remarque
Dans certaines circonstances, il est possible que le variateur réduise sa fréquence de
découpage pour assurer la protection contre la surchauffe (voir P0290, niveau 3).
La fréquence de découpage minimale dépend de la fréquence maximale (P1082) et de la
fréquence assignée du moteur (P0310)
P1820
Inversion ordre phases de sortie
Inverse le sens de rotation du moteur sans changer la polarité de la consigne.
0
1
[0]
-
2
2
Valeurs possibles :
0
=
normal
1
=
ordre inversé
Non modifiable en fonctionnement.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
81
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P1910
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Identification données moteur
Effectue une mesure de la résistance statorique.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
2
[0]
-
2
3
[-]
ohm
2
3
1
650
[***]
Hz
2
20
3
9
[6]
-
2
20
' '
0
31
[0]
-
2
20
'•'
Valeurs possibles :
0= Pas de mesure – (utilisation du réglage de P0350)
1= Mesure de la résistance statorique - (écrase le réglage de P0350)
2= Mesure de la résistance statorique. La valeur déjà calculée n'est pas
écrasée – (utilisation du réglage d'origine de P0350).
Remarques
Il importe d'entrer correctement les données moteur avant de lancer la mesure de la
résistance statorique.
Une fois la fonction activée (P1910 = 1), une alarme A0541 est générée, signalant que la
mesure de la résistance statorique aura lieu à l'émission du prochain ordre marche.
Si vous choisissez le réglage 1, la valeur de résistance statorique manuelle/calculée (voir
P0350) est écrasée.
Si vous choisissez le réglage 2, les valeurs déjà calculées ne sont pas écrasées.
r1912
Résistance statorique identifiée
Affiche la valeur de résistance statorique (entre phases) mesurée en ohms (mesurée avec
P1910 = 1 ou 2).
P2000
Fréquence de référence
Réglage de fréquence maximum utilisé par la liaison série, l'E/S analogique.
Correspond à 4000 hexa.
P2010
Vitesse de transmission USS
Vitesse de transmission à utiliser pour la communication via le protocole USS.
Indice
0
1
=
=
USS2 = liaison COMM (RS485) (bornier)
USS1 = clavier (RS232)
Réglages possibles :
3
4
5
6
7
8
9
P2011
=
=
=
=
=
=
=
1200 bauds
2400 bauds
4800 bauds
9600 bauds
19200 bauds
38400 bauds
57600 bauds
Adresse USS
Affecte une adresse unique au variateur.
Vous pouvez raccorder jusqu'à 31 variateurs via la liaison série et les commander à l'aide
du protocole de bus série USS. Ce paramètre affecte une adresse unique au variateur.
Indice
0
=
1
=
82
USS2 = liaison COMM (RS485)
USS1 = clavier (RS232)
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
Numéro de
paramètre
r2110
5. PARAMETRES SYSTEME
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Historique des alarmes
Affiche les informations concernant les alarmes.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
[-]
-
2
21
[-]
-
2
21
Il est possible de visualiser jusqu'à 2 alarmes actives (indices 0 et 1) et 2 alarmes
anciennes (indices 2 et 3).
Remarque
En présence d'une alarme, le clavier clignote : les LED signalent l'état d'alarme. Si vous
utilisez un AOP, l'afficheur indique le numéro de l'alarme et le texte correspondant.
Les indices 0 et 1 ne sont pas mémorisés.
r2197
CO/BO: mot d'état 1 du moniteur
Affiche le premier mot d'état actif des fonctions de surveillance.
[Comment lire les valeurs des bits sur l'afficheur]
Bit 01 "| n,filtré | < n,2"
Bit 02 "| n,filtré | > n,2"
Bit 03 "| n,filtré | < n,3"
Bit 04 "| n,filtré | > n,3"
Bit 05 "| n,csg | < n,min"
Bit 06 "n,csg > 0"
Bit 07 "Blocage du moteur"
Bit 08 "Décrochage du moteur"
Bit 09 "| I,mes | < I,seuil"
Bit 10 "| T,mesSansAcc | > T,seuil"
Bit 11 "| T,mes | > T,seuil"
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
NON
OUI
83
Français
Numéro de
paramètre
P2200
5. PARAMETRES SYSTEME
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
0
2197.F
[0]
-
BI: Activation du régulateur PI
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
2
22
'•'
Mode PI
Permet à l'utilisateur d'activer ou de désactiver le régulateur PI.
Réglages possibles :
0
=
débloqué
1
=
bloqué
Remarque 1
Vous pouvez débloquer le régulateur PI en mettant ce binecteur à 1.
Une fois le régulateur PI débloqué, les temps de rampe standard réglés sous P1120 et
P1121 sont automatiquement désactivés, de même que les consignes de fréquence
standard. A la suite d'un ordre ARRET1 ou ARRET3, la fréquence de sortie du variateur
sera cependant ramenée à zéro suivant le temps de rampe réglé sous P1121 (P1135 pour
ARRET3).
Remarque 2
La source de la consigne est sélectionnée à l'aide du paramètre P2253. La consigne et la
mesure sont interprétées comme des valeurs en % (et non en Hz). La sortie du régulateur
PI est affichée sous forme de pourcentage, puis normalisée en Hz via P2000 lorsque le
régulateur PI est débloqué.
Remarque 3
Les fréquences minimale et maximale du moteur (P1080 et P1082) ainsi que les
fréquences occultées (P1091 à P1094) continuent à être actives sur la sortie du variateur.
L'activation des fréquences occultées en régulation PI risque toutefois de provoquer des
instabilités.
Remarque 4
Le déblocage du régulateur PI peut également provenir des entrées TOR avec DIN1 –
DIN3 réglées à 722.0 – 722.2 ou de toute autre source de binecteur au niveau 3.
84
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P2201
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
Consigne fixe PI 1
Définit la consigne fixe 1.
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
-130
130
[0]
%
2
22
-130
130
[10]
%
2
22
-130
130
[20]
%
2
22
-130
130
[30]
%
2
22
-130
130
[40]
%
-
2
22
Au niveau d'accès utilisateur 2, vous devez régler P2200 pour activer la source de
consigne. Vous pouvez également régler n'importe lequel des paramètres des entrées
TOR sur la consigne fixe via les entrées TOR (P0701 – P0703).
Il existe trois modes de sélection de la consigne fixe.
1
Sélection directe (P0701 = 15 ou P0702 = 15, etc)
Dans ce cas, 1 entrée TOR sélectionne 1 consigne fixe.
Si plusieurs entrées sont programmées sur des consignes fixes et sélectionnées
simultanément, les consignes choisies sont additionnées.
Pour faire démarrer le moteur (déblocage des impulsions), la transmission d'un ordre
marche est nécessaire à partir du clavier, des entrées TOR ou du protocole USS.
2
Sélection directe + ordre marche ON (P0701 = 16 ou P0702 = 16, etc)
Description identique à 1), exception faite que ce mode de sélection génère un ordre
marche en même temps que la sélection de consigne.
Remarque
Vous pouvez combiner différents types de fréquences fixes, mais n'oubliez pas qu'elles
seront additionnées en cas de sélection simultanée.
3
Sélection décimale codée binaire P0701 – P0703 = 17
Ce mode de sélection permet de choisir jusqu'à 7 consignes fixes différentes. Les
consignes sont sélectionnées selon le tableau ci-dessous :
P2202
DIN3
DIN2
DIN1
OFF (ARRET)
inactive
inactive
inactive
P2201
CF. 1
inactive
inactive
active
P2202
CF. 2
inactive
active
inactive
P2203
CF. 3
inactive
active
active
P2204
CF. 4
active
inactive
inactive
P2205
CF. 5
active
inactive
active
P2205
CF. 6
active
active
inactive
P2207
CF. 7
active
active
active
Consigne fixe PI 2
Voir descriptif de la consigne fixe 1 sous P2201.
P2203
Consigne fixe PI 3
Voir descriptif de la consigne fixe 1 sous P2201.
P2204
Consigne fixe PI 4
Voir descriptif de la consigne fixe 1 sous P2201.
P2205
Consigne fixe PI 5
Voir descriptif de la consigne fixe 1 sous P2201.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
85
Français
Numéro de
paramètre
P2206
5. PARAMETRES SYSTEME
Min.
Max.
[Réglage
usine]
Unité
Désignation du paramètre
-130
130
[50]
%
-
2
22
-130
130
[60]
%
-
2
22
-130
130
[60]
%
-
2
22
0
1
[0]
-
2
22
0
1
[1]
-
2
10
-130
130
[10,00]
%
2
22
'•'
-130
130
[10,00]
%
2
22
'•'
Consigne fixe PI 6
Voir descriptif de la consigne fixe 1 sous P2201.
P2207
Consigne fixe PI 7
Voir descriptif de la consigne fixe 1 sous P2201.
r2224
CO: consigne fixe PI
Affiche la valeur cumulée des consignes fixes sélectionnées.
P2231
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
Sauvegarde consigne POM PI
0 = sauvegarde consigne désactivée.
1 = sauvegarde consigne activée.
Si vous choisissez 0, la consigne revient à la valeur réglée sous P2240 après une ordre
d'arrêt. Si vous choisissez 1, la consigne variable sélectionnée est mémorisée et P2240 est
actualisé avec la valeur actuelle. Voir P2240.
P2232
Inhibition sens inverse POM PI
Inhibe la sélection de la consigne lors d'une inversion de marche lorsque le clavier est
sélectionné soit comme consigne principale soit comme consigne additionnelle (avec
P1000).
Réglages possibles :
0
Inversion de marche autorisée – il est possible d'inverser le sens de marche du
moteur avec la consigne clavier (augmentation/diminution de la fréquence à l'aide
des entrées TOR ou des touches d'incrémentation/décrémentation sur le clavier).
1
Inversion de marche inhibée
P2240
Consigne POM PI
Permet à l'utilisateur de fixer une consigne numérique en %. Il peut ensuite la modifier soit
avecles touches ∆ du BOP soit en sélectionnant la fonction 13 ou 14 pour l'entrée TOR3.
r2250
CO: source consigne PI
Affiche la consigne numérique variable en %.
86
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
Désignation du paramètre
P2253
CI: consigne PI
Temps de montée consigne
P2257
+
Source de mesure
P2264
KK
0
2248,0
[0]
-
2
22
'•'
Consigne
P2260
Source de consigne
P2253
KK
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
Min.
Max.
[Réglage
usine]
Unité
Ramp down time for
Setpoint
P2258
Type de
capteur
P2271
y
Seuil de mesure maximale
P2267
+
Erreur
P2273
Gain P
P2280
Gain I
P2285
Kp
Tn
Limite sup./limite inf. PID
P53.10/P53.11
y
x
x
-
Seuil de mesure minimale
P2268
Sortie PID
r2294
Limite sup. sortie PID
P2291
Limite inf. sortie PID
P2292
P2293
Temps accél./décél. limites PID
Le paramètre P2253 permet à l'utilisateur de sélectionner la source de la consigne. Habituellement, une consigne numérique est sélectionnée
à l'aide d'une consigne fixe ou d'une consigne variable. Les réglages les plus courants sont les suivants :
755
=
entrée analogique 1
2224
=
consigne fixe (voir P2201 à P2207)
2250
=
consigne variable (voir P2240)
P2257
Temps de montée pour consigne
0
650
[1]
s
Fixe le temps de montée pour la consigne du régulateur PI.
Consigne PI (%)
2
22
'•'
100 %
Temps
0
Temps de montée
(P2257)
Le réglage d'un temps de montée trop court peut provoquer la coupure du variateur, par
exemple pour cause de surintensité.
Remarque
Si la régulation PI est activée, le temps de montée standard (P1120) est désactivé.
Le temps de rampe agit uniquement sur la consigne et n'est actif que lorsque la consigne
est modifiée ou lorsqu'une instruction de marche RUN est donnée (si PI utilise cette rampe
pour atteindre sa valeur à partir de 0 %).
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
87
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P2258
Désignation du paramètre
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
650
[1]
s
2
22
'•'
[-]
%
2
22
0
2294,0
[755]
-
2
22
'•'
0
60
[0]
s
2
22
'•'
[-]
%
2
22
Temps descente pour consigne PI
Fixe le temps de descente pour la consigne du régulateur PI.
Consigne (%)
100 %
0
Temps
Temps de descente
(P1121)
Le réglage d'un temps de descente trop court peut provoquer la coupure du variateur
(surtension (F0002) / surintensité (F0001)).
Remarque
Si le régulateur est débloqué, le temps de descente standard (P1121) est désactivé.
La rampe fixée agit uniquement sur les variations de la consigne. Les temps de rampe
utilisés après ARRET1 / ARRET3 sont définis respectivement sous P1121 et P1135.
r2260
CO: consigne PI
Affiche la consigne variable totale en %.
P2264
CI: source mesure PI
Sélectionne la source de la mesure appliquée à l'entrée du régulateur. Le réglage le plus
courant est le suivant :
755
=
entrée analogique 1
Remarque 1
Lorsque l'entrée analogique est sélectionnée, il est possible d'appliquer un décalage et un
gain à l'aide des paramètres P756 – P760.
Remarque 2
Reportez-vous à l'utilisation de la technique FCOM pour plus de détails sur les autres
réglages.
P2265
Constante temps filtre mesure PI
Définit la constante de temps du filtre de la mesure.
r2266
CO: mesure PI
Affiche la valeur de la mesure.
88
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P2271
Désignation du paramètre
PI: type de capteur
Permet à l'utilisateur de sélectionner le type de capteur de mesure.
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
1
[0]
-
2
22
'•'
0: = [par défaut] si la mesure est inférieure à la consigne, le régulateur PI aura une action
corrective allant dans le sens de l'augmentation de la vitesse du moteur
1: = si la mesure est inférieure à la consigne, le régulateur PI aura une action corrective
allant dans le sens de la diminution de la vitesse du moteur
Remarque
Il est très important que le type de capteur sélectionné soit correct. En cas de doute, vous
pouvez le déterminer de la manière suivante :
Désactivez la fonction PI (P2200 = 0). Augmentez la fréquence du moteur tout en relevant
la mesure. Si la mesure augmente avec la fréquence du moteur, ce paramètre doit être
réglé sur 0.
Si au contraire la mesure diminue alors que la fréquence du moteur augmente, ce
paramètre doit être réglé sur 1.
r2272
CO: signal mesure normalisée PI
[-]
%
2
22
r2273
CO: écart consigne - mesure PI
[-]
%
2
22
0
125
[3]
-
2
22
'•'
0
100
[0]
s
2
22
'•'
Affiche le signal de l'erreur exprimée en pourcentage entre la consigne et les mesures.
P2280
PI: gain proportionnel
Permet à l'utilisateur de fixer le gain de l'action proportionnelle du régulateur PI.
Le régulateur PI qui équipe le MM420 est mis en oeuvre suivant le modèle standard :
erreur
+
P
sortie
+
I
On obtient généralement les meilleurs résultats en activant à la fois les actions P et I. Si le
système est sujet à des changements brusques affectant la mesure, il est recommandé de
régler l'action P sur une valeur faible (L 0,5) et de lui associer une action I plus rapide pour
un comportement optimal.
Si l'action P est réglée sur 0, l'action I agit sur le carré du signal de l'erreur.
P2285
PI: temps de dosage d'intégration
Permet à l'utilisateur de fixer le temps de dosage d'intégration du régulateur PI.
Voir P2280 ci-dessus pour plus de détails.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
89
Français
5. PARAMETRES SYSTEME
Numéro de
paramètre
P2291
Désignation du paramètre
PI: limite supérieure régulation
Fixe la limite supérieure de la sortie du régulateur PI.
Remarque
Min.
Max.
[Réglage
usine]
Unité
♦P0003 Niveau
d'accès utili.
♦Réglage requis
de P0004
♦Modificabilité
0
200
[100]
%
2
22
'•'
-200
200
[0]
%
2
22
'•'
-250
250
[-]
%
2
22
0
2
[0]
-
1
1
La valeur par défaut 100 % est définie par P2000. Si Fmax (P1082) est supérieure à
P2000, il convient de modifier P2000 ou P2291 pour obtenir Fmax.
P2292
PI: limite inférieure limitation
Permet à l'utilisateur de fixer la limite inférieure de la sortie du régulateur PI. Une valeur
négative autorise le fonctionnement bipolaire du régulateur PI.
r2294
CO: sortie régulateur PI
Affiche la sortie du régulateur PI en %.
P3900
Fin de mise en service rapide
Effectue les calculs nécessaires à un fonctionnement optimal du moteur.
' '
Réglages possibles :
0
1
2
3
Pas de calcul – l'utilisateur DOIT régler manuellement P0010 = 0
Fin de mise en service rapide - avec réinitialisation des paramètres et réglages
d'E/S n'appartenant pas au groupe Mise en service rapide (P0010 = 1) – voir
Remarque 1
Fin de mise en service rapide avec réinitialisation des seuls réglages d'E/S – voir
Remarque 2 ci-dessous
Fin de mise en service rapide avec seulement calcul du moteur
Une fois les calculs achevés, le paramètre P3900 est également remis sur sa valeur
d'origine 0.
Remarque 1
En sélectionnant 1, vous perdrez toutes les modifications de paramètres à l'exeption de
celles concernant des paramètres du menu "Mise en service rapide".
Remarque 2
En sélectionnant 2, seuls les paramètres dépendant des paramètres du menu "Mise en
service rapide" (P0010 = 1) seront recalculés.
Remarque 3
En sélectionnant 3, seuls sont calculés les paramètres du moteur comme mentionné à la
Remarque 5.
Remarque 4
Ce paramètre ne peut être modifié que lorsque P0010 = 1.
Remarque 5
Calcule toute une série de paramètres moteur – écrasant les valeurs précédentes –
notamment P0344 (poids du moteur), P0350 (niveau 3, résistance statorique), P0346
(niveau 3, temps de magnétisation) et P0347 (niveau 3, temps de démagnétisation),
P2000 (fréquence de référence), P2002 (courant de référence).
90
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
6. DEPANNAGE
6
Français
Dépannage
Ce chapitre contient :
♦
♦
♦
un aperçu des états du variateur signalés par les LED du panneau d'affichage
standard ;
des informations générales sur un certain nombre de mesures de dépannage ;
une liste des codes de défauts pouvant apparaître sur l'afficheur du BOP, avec
indication de la cause et de l'action corrective recommandée.
6.1
Dépannage avec le panneau d'affichage standard................................................... 100
6.2
Dépannage avec le panneau de commande basique............................................... 100
6.3
Codes de défauts du MICROMASTER 420.............................................................. 102
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
91
Français
!
6. DEPANNAGE
Attention
♦
♦
♦
6.1
Les réparations sur l'équipement doivent exclusivement être confiées au Service
après-vente Siemens, à des centres de réparation agréés par Siemens ou à du
personnel qualifié parfaitement familiarisé avec l'ensemble des procédures et des
avertissements contenus dans le présent manuel.
Les pièces et les composants défectueux doivent être remplacés par des pièces
figurant dans la liste des pièces de rechange appropriées.
Débranchez impérativement le variateur de sa source d'alimentation avant de
l'ouvrir pour accéder à l'intérieur.
Dépannage avec le panneau d'affichage standard
Le tableau 6-1 expose la signification des différents états signalés par les LED du
panneau d'affichage standard (SDP).
Tableau 6-1 Etats du variateur signalés par les LED du SDP
LED
Priorité
Verte
Jaune
éteinte
ARRET
1
Pas de réseau
ARRET
allumée
8
Défaut du variateur – autre que
ceux listés ci-dessous
allumée
ARRET
13
Variateur en fonctionnement
allumée
allumée
14
Prêt à fonctionner – en attente
ARRET
clignotante – R1
4
Défaut – surintensité
clignotante – R1
ARRET
5
Défaut – surtension
clignotante – R1
allumée
7
Défaut – échauffement du moteur
allumée
clignotante – R1
8
Défaut – échauffement du variateur
clignotante – R1 clignotante – R1
9
Alarme de limitation de courant (les
deux LED clignotent en phase)
clignotante – R1 clignotante – R1
11
Autre alarme (les deux LED
clignotent en alternance)
clignotante – R1 clignotante – R2
6/10
clignotante – R2 clignotante – R1
12
Le variateur n'est pas opérationnel
– affichage > 0
clignotante – R2 clignotante – R2
2
Défaillance mémoire ROM (les
deux LED clignotent en phase)
clignotante – R2 clignotante – R2
3
Défaillance mémoire RAM (les
deux LED clignotent en alternance)
R1 – ½ période 900 ms
92
Etat du variateur
Coupure sous-tension/Alarme
sous-tension
R2 – ½ période 300 ms
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
6. DEPANNAGE
6.2
Français
Dépannage avec le panneau de commande basique
Si l'afficheur signale un défaut ou une alarme, reportez-vous au chap. 6.3 et aux codes
de défauts MM420 ci-après.
Si le moteur ne démarre pas après transmission de l'ordre Marche a été émise :
• vérifiez que P0010 = 0 ;
• vérifiez la validité du signal Marche émis ;
• vérifiez que P0700 = 2 (commande via les entrées TOR) ou
que P0700 = 1 (commande via le BOP) ;
• vérifiez que la consigne est présente (0 à 10 V sur la borne 3) ou qu'elle a été entrée
sous le paramètre approprié, suivant la source de la consigne sélectionnée (P1000).
Voir chap. 5.3 à la page 66.
S'il est impossible de mettre le moteur en marche après avoir modifié les paramètres,
réglez P0010 = 30 puis P0970 = 1 et appuyez sur P pour réinitialiser le variateur sur ses
paramètres par défaut (restauration des réglages usine).
Branchez ensuite un interrupteur entre les bornes 5 et 8. L'entraînement devrait alors
fonctionner à la consigne définie par l'entrée analogique.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
93
Français
6.3
6. DEPANNAGE
Codes de défauts du MICROMASTER 420
En cas de défaillance, le variateur se coupe et un code de défaut est affiché.
Tableau 6-2 Codes de défauts du MICROMASTER 420
Code de
défaut
Description
Causes possibles
Diagnostic & Remède
F0001
Surintensité
1. La puissance du moteur
ne correspond pas à celle
du variateur.
2. Court-circuit
3. Défaut à la terre
1. Vérifiez que la puissance du moteur
correspond à celle du variateur.
2. Vérifiez que les limites de longueur
de câbles n'ont pas été dépassées.
3. Vérifiez l'absence de courts-circuits
et défauts à la terre sur moteur et
câble moteur.
4. Vérifiez que les paramètres moteur
correspondent au moteur utilisé.
5. Vérifiez la résistance statorique
(P0350).
6. Augmentez le temps de montée
(P1120).
7. Diminuez la surélévation réglée
sous P1310, P1311 et P1312.
8. Vérifiez que le moteur n'est pas calé
ni surchargé.
F0002
Surtension
Tension réseau hors tolérances. Le
moteur charge fonctionne en
génératrice.
1. Vérifiez que la tension réseau est
comprise dans les limites indiquées
sur la plaque signalétique.
2. Vérifiez que le régulateur de tension
de circuit intermédiaire (P1240) est
activé et correctement parametré.
3. Augmentez le temps de descente
(P1121).
F0003
Sous-tension
Coupure de l'alimentation réseau
en cours de fonctionnement.
1. Vérifiez que la tension réseau est
comprise dans les limites indiquées
sur la plaque signalétique.
2. Vérifiez que le réseau ne présente
pas de creux de tension ni de
coupures temporaires.
F0004
Surchauffe du variateur
Température ambiante hors limites,
1. Vérifiez que le ventilateur intégré
tourne lorsque le variateur est en
soustension.
2. Vérifiez si la fréquence de
découpage a sur sa valeur par
défaut.
3. Vérifiez que la température
ambiante n'est pas supérieure à
celle spécifiée pour le variateur.
4. Vérifiez que les fentes d'entrée et
de sortie d'air ne sont pas
obstruées.
Ventilateur en panne
F0005
I2T variateur
Le variateur est surchargé.
1. Vérifiez si le cycle de charge est
compris dans les limites spécifiées.
2. Vérifiez que la puissance du
moteur correspond à celle du
variateur
F0011
Surchauffe moteur I2t
1. Surchauffe du moteur.
2. Données moteur incorrectes.
3. Vérifiez le paramètre de
constante de temps thermique
du moteur.
4. Vérifiez le paramètre de niveau
d'alarme I2t du moteur.
5. Fonctionnement prolongé à
basse vitesse
1. Vérifiez les données moteur.
2. Vérifiez la charge du moteur.
3. Surélévation trop grande (P1310,
P1311, P1312)
94
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
6. DEPANNAGE
Code de
défaut
Français
Description
Causes possibles
Diagnostic & Remède
F0041
Erreur de mesure de la
résistance statorique
Erreur de mesure de la résistance
statorique
1. Vérifiez si le moteur est connecté au
variateur
2. Vérifiez si les données du moteur
ont été entrées correctement.
F0051
Défaut mémoire
EEPROM des
paramètres
La lecture ou l'enregistrement de
paramètres en mémoire rémanente
a échoué.
1. Restauration des réglages usine et
reparamétrage.
2. Remplacez le variateur.
F0052
Défaut Powerstack
La lecture des informations du
Powerstack a échoué ou les
données sont invalides.
Remplacez le variateur.
F0060
Timeout ASIC
Erreur de logiciel
1. Acquittez le défaut.
2. Remplacer le variateur si le défaut
se présente.
F0070
Erreur de consigne de
la carte de
communication
Aucune consigne n'a été reçue de
la carte de communication durant
le délai de télégramme
1. Vérifier les connexions de la carte
de communication.
2. Vérifier le maître
F0071
Pas de données pour
USS (liaison RS232)
pendant le délai TOT
Pas de réponse pendant le délai
TOT
1. Vérifier les connexions de la carte
de communication.
2. Vérifier le maître
F0072
Pas de données de
USS (liaison RS485)
pendant le délai TOT
Pas de réponse pendant le délai
TOT
1. Vérifier les connexions de la carte
de communication.
2. Vérifier le maître
F0080
Signal d'entrée
analogique perdu
Signal d'entrée analogique perdu
Vérifier la connexion à l'entrée
analogique
F0085
Défaut externe
Défaut externe déclenché via les
entrées du bornier
Désactivez l'entrée de déclenchement
de défaut.
F0101
Débordement de pile
Erreur logicielle ou défaillance du
processeur
1. Exécutez les routines d'auto-test.
2. Remplacer le variateur
F0221
Mesure inférieure à la
valeur minimale
Mesure inférieure à la valeur
minimale P2268
1. Modifiez la valeur de P2268.
2. Ajustez le gain de la boucle de
réaction.
F0222
Mesure supérieure à la
valeur maximale
Mesure supérieure à la valeur
maximale P2267
1. Modifiez la valeur de P2268.
2. Ajustez le gain de la boucle de
réaction.
F0450
Echec tests intégrés
(BIST)
Valeur de défaut
1. Il est possible que le variateur
fonctionne mais fonctionne mais
certaines actions n'opèreront pas
correctement.
2. Remplacez le variateur.
(Mode service
uniquement)
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
1 - Certains tests de la partie
puissance ont échoué.
2 - Certains tests du tableau de
commande ont échoué.
4 - Certains tests fonctionnels
ont échoué
8 - Certains tests du module d'E/S
ont échoué. Vectoriel
uniquement.
16 - Le contrôle de RAM interne a
échoué à la mise sous tension.
95
Français
Tableau 6-3
Code
d'alarme
6. DEPANNAGE
Codes d'alarmes du MICROMASTER 420
Description
A0501
Limitation de courant
active
A0502
Limitaton de surtension
Causes possibles
Diagnostic & Remède
1. Vérifiez que la puissance du moteur
correspond à celle du variateur.
2. Vérifiez que les limites de longueur
de câble n'ont pas été dépassées.
3. Vérifiez l'absence de courts-circuits
et défauts à la terre sur moteur et
câble moteur.
4. Vérifiez que les paramètres moteur
correspondent au moteur utilisé.
5. Vérifiez la résistance statorique.
6. Augmentez le temps de montée.
7. Diminuez la surélévation.
8. Vérifiez que le moteur n'est pas calé
ni surchargé.
Tension réseau trop élevée,
1. Vérifier si la tension réseau est dans
les limites
2. Augmenter le temps de descente
Moteur en génératrice
Temps de descente trop court
A0503
Limitation sous-tension
Remarque
Le régulateur Vcc-max est actif, les
temps de descente sont
automatiquement augmentés.
Tension réseau trop basse
Vérifier si la tension réseau est dans les
limites
Coupure réseau temporaire
A0504
Echauffement du
variateur
Le niveau d'alarme de surchauffe
du radiateur est dépassé, d'où une
réduction de la fréquence de
découpage et/ou de la fréquence
de sortie (suivant paramétrage).
1. Vérifiez que la température
ambiante est comprise dans les
limites spécifiées.
2. Vérifiez les conditions de charge et
le cycle de charge.
3. Vérifiez que le ventilateur tourne
lorsque le variateur est sous tension
A0505
Variateur I2t
Le niveau d'alarme est dépassé,
d'où une réduction du courant
(suivant paramétrage).
Vérifiez que le cycle de charge est
compris dans les limites spécifiées.
A0506
Cycle de charge du
variateur
Température du radiateur et
modèle thermique sont hors limites
Vérifiez que le cycle de charge est
compris dans les limites spécifiées.
A0511
Surchauffe du moteur
I2t
Moteur surchargé.
1. Vérifiez le paramètre de constante
de temps thermique du moteur.
2. Vérifiez le paramètre de niveau
d'alarme I2t du moteur.
3. Veiller à ne pas fonctionner trop
longtemps à basse vitesse
4. Vérifier si le degré de surélévation
n'est pas trop grand
A0600
Alarme de
dépassement du
système d'exploitation
en temps réel
Erreur de logiciel
Contacter Siemens
A0700
Alarme CB 1 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0701
Alarme CB 2 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0702
Alarme CB 3 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0703
Alarme CB 4 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0704
Alarme CB 5 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
96
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
6. DEPANNAGE
Code
d'alarme
Français
Description
Causes possibles
Diagnostic & Remède
A0705
Alarme CB 6 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0706
Alarme CB 7 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0707
Alarme CB 8 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0708
Alarme CB 9 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0709
Alarme CB 10 – voir
détails dans manuel
CB
Spécifique à la carte de
communication
Voir manuel utilisateur de la CB
A0710
Erreur de
communication CB
Plus de communication avec la
carte de communication.
Vérifiez les composantes matérielles de
la CB.
A0711
Erreur de configuration
CB
La carte de communication signale
une erreur de configuration
Vérifiez les paramètres de la CB.
A0910
Régulateur Vcc-max
désactivé.
Le régulateur Vcc-max a été
désactivé.
Vérifiez le paramètre de tension
d'entrée du variateur.
A0911
Régulateur Vcc-max
désactivé
Les temps de descente ont été
allongés pour empêcher la coupure
par surtension et maintenir la
tension du circuit interm. dans les
limites spécifiées.
1. Vérifiez le paramètre de tension
d'entrée du variateur.
2. Vérifier le temps de descente.
A0920
Paramètres d'entrée
analogiques incorrects.
Paramétrage incorrect des entrées
analogiques
Les paramètres des entrées
analogiques ne doivent pas être réglés
sur la même valeur.
A0921
Paramètres de sortie
analogiques incorrects.
A0922
Aucune charge
appliquée au variateur.
Les paramètres des sorties analogiques
ne doivent pas être réglés sur la même
valeur
Courant de sortie inférieur à la
valeur attendue.
Faible tension de sortie p. ex. pour
surélévation 0 pour 0Hz
A0923
Signaux de marche par
à-coups à droite et à
gauche actifs.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
Ordres de marche par à-coups à
droite et à gauche actifs en même
temps.
1. S'assurer que la charge est
raccordée au variateur.
2. Vérifier si les paramètres du moteur
correspondent à ceux du moteur
raccordé.
3. Il se peut que certaines fonctions ne
fonctionnent pas correctement
parce que l'état de charge est
anormal.
S'assurer que les ordres de marche par
à-coups à droite et à gauche ne soient
pas donnés en même temps.
97
Français
98
6. DEPANNAGE
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
7. SPECIFICATIONS
7
Français
Caractéristiques techniques
Tableau 7-1
Caractéristiques techniques du MICROMASTER 420
Variateurs MICROMASTER 230 V monophasés (avec filtre de classe A intégré)
N° de référence (6SE6420-2AB)
Tension d'entrée
Puissance assignée du moteur kW (hp)
11-2AA0
12-5AA0
13-7AA0
15-5AA0
17-5AA0 21-1BA0
1ph. 200 V - 240 V +/- 10 %
21-5BA0
22-2BA0
23-0CA0
0,12 (0,16)
0,25 (0,33)
0,37 (0,5)
0,55 (0,75)
0,75 (1)
1,1 (1,5)
1,5 (2)
2,2 (3)
3 (4)
Puissance de sortie kVA
0,4
0,7
1
1,3
1,7
2,4
3,2
4,6
6
Courant de sortie max. A
0,9
1,7
2,3
3
3,9
5,5
7,4
10,4
13,6
2
4
5,5
7,5
9,9
14,4
19,6
26,4
35,5
4 (11)
6 (9)
Courant d'entrée A
Câble d'entrée min. mm2 (awg)
Câble d'entrée max.
mm2
1 (17)
(awg)
2,5 (13)
2,5 (13)
6 (9)
Câble de sortie min. mm2 (awg)
10 (7)
1 (17)
Câble de sortie max. mm2 (awg)
1,5 (15)
2,5 (13)
6 (9)
10 (7)
Dimensions [l x h x p] mm (pouces)
73 x 173 x 149 (2,87 x 6,81 x 5,87)
149 x 202 x 172 (5,87 x 7,95 x 6,77)
185 x 245 x 195
(7,28 x 9,65 x
7,68)
Poids kg (lbs)
1,2 (2,6)
1,3 (2,9)
3,3 (7,3)
3,6 (7,9)
5,2 (11,4)
Variateurs MICROMASTER 230 V triphasés (avec filtre de classe A intégré)
N° de référence (6SE6420-2AC)
Tension d'entrée
Puissance assignée du moteur kW (hp)
23-0CA0
24-0CA0
3ph. 200 V - 240 V +/- 10 %
25-5CA0
3 (4)
4 (5)
5,5 (7,5)
9,6
Puissance de sortie kVA
6
7,7
Courant de sortie max. A
13,6
17,5
22
Courant d'entrée A
15,6
19,7
26,3
Câble d'entrée min. mm2 (awg)
2,5 (13)
2,5 (13)
4 (11)
Câble d'entrée max. mm2 (awg)
10 (7)
10 (7)
10 (7)
1,5 (15)
2,5 (13)
4 (11)
10 (7)
10 (7)
10 (7)
Câble de sortie min.
mm2
(awg)
Câble de sortie max. mm2 (awg)
Dimensions [l x h x p] mm (pouces)
185 x 245 x 195 (7,28 x 9,65 x 7,68)
Poids kg (lbs)
5,2 (11,4)
5,7 (12,5)
5,7 (12,5)
Variateurs MICROMASTER 230 V mono/triphasés (sans filtre)
N° de référence (6SE6420-2UC)
11-2AA0
12-5AA0
13-7AA0
15-5AA0
Tension d'entrée
17-5AA0
21-1BA0
21-5BA0
22-2BA0
23-0CA0
3 (4)
1/3ph. 200 V - 240 V +/- 10 %
Puissance assignée du moteur kW (hp)
0,37 (0,5)
0,55 (0,75)
0,75 (1)
1,1 (1,5)
1,5 (2)
2,2 (3)
Puissance de sortie kVA
0,4
0,7
1
1,3
1,7
2,4
3,2
4,6
6
Courant de sortie max. A
0,9
1,7
2,3
3
3,9
5,5
7,4
10,4
13,6
0,7
(2 1CA)
1,7
(4 1CA)
2,4
(5,5 1CA)
6,2
(14,4 1CA)
8,3
(19,6 1CA)
11,3
(26,4 1CA)
15,6
(35,5 1CA)
Courant d'entrée A
0,12 (0,16) 0,25 (0,33)
3,1
4,3
(7,5 1CA) (9,9 1CA)
Câble d'entrée min. mm2 (awg)
Câble d'entrée max.
mm2
1 (17)
(awg)
2,5 (13)
Câble de sortie min. mm2 (awg)
6 (9)
10 (7)
1 (17)
Câble de sortie max. mm2 (awg)
Dimensions [l x h x p] mm (pouces)
2,5 (13)
1,5 (15)
2,5 (13)
6 (9)
10 (7)
73 x 173 x 149 (2,87 x 6,81 x 5,87)
149 x 202 x 172 (5,87 x 7,95 x 6,77)
185 x 245 x 195
(7,28 x 9,65 x 7,68)
Poids kg (lbs)
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
1,2 (2,6)
2,9 (6,4)
2,9 (6,4)
3,1 (6,8)
5,2 (11,4)
99
Français
7. SPECIFICATIONS
Variateurs MICROMASTER 230 V triphasés (sans filtre)
N° de référence (6SE6420-2UC)
24-0CA0
Tension d'entrée
25-5CA0
3ph. 200 V - 240 V +/- 10 %
Puissance assignée du moteur kW (hp)
4 (5)
5,5 (7,5)
Puissance de sortie kVA
7,7
9,6
Courant de sortie max. A
17,5
22
Courant d'entrée A
19,7
26,3
Câble d'entrée min. mm2 (awg)
2,5 (13)
4 (11)
Câble d'entrée max. mm2 (awg)
10 (7)
10 (7)
Câble de sortie min. mm2 (awg)
2,5 (13)
4 (11)
Câble de sortie max. mm2 (awg)
Dimensions [l x h x p] mm (pouces)
10 (7)
10 (7)
185 x 245 x 195 (7,28 x
9,65 x 7,68)
185 x 245 x 195 (7,28 x 9,65 x
7,68)
5,5 (12,1)
5,5 (12,1)
Poids kg (lbs)
Variateurs MICROMASTER 400 V triphasés (avec filtre de classe A intégré)
N° de référence (6SE6420-2AD)
Tension d'entrée
22-2BA0
23-0BA0
2,2 (3)
3 (4)
4 (5)
4,5
5,9
7,8
Courant de sortie max. A
5,9
7,7
10,2
13,2
18,4
26
Courant d'entrée A
7,5
10
12,8
17,3
23,1
33,8
1 (17)
1 (17)
1,5 (15)
2,5 (13)
4 (11)
6 (9)
1,5 (15)
2,5 (13)
Puissance assignée du moteur kW (hp)
Puissance de sortie kVA
Câble d'entrée min. mm2 (awg)
Câble d'entrée max.
mm2
(awg)
6 (9)
Câble de sortie min. mm2 (awg)
1 (17)
Câble de sortie max. mm2 (awg)
6 (9)
Dimensions [l x h x p] mm (pouces)
24-0BA0
25-5CA0
3ph. 380 V - 480 V +/- 10 %
3,1 (6,8)
31-1CA0
5,5 (7,5)
7,5 (10)
11 (15)
10,1
14
19,8
10 (7)
4 (11)
10 (7)
149 x 202 x 172 (5,87 x 7,95 x 6,77)
Poids kg (lbs)
27-5CA0
3,3 (7,3)
185 x 245 x 195 (7,28 x 9,65 x 7,68)
3,3 (7,3)
5,4 (11,9)
5,7 (12,5)
5,7 (12,5)
Variateurs MICROMASTER 400 V triphasés (sans filtre)
N° de référence (6SE6420-2UD)
137AA0
155AA0
175AA0
211AA0
2122235AA0
2BA0
0BA0
3 ph. 380 V - 480 V +/- 10 %
240BA0
255CA0
275CA0
311CA0
Puissance assignée du moteur kW (hp)
0,37
(0,5)
0,55
(0,75)
0,75 (1)
1,1 (1,5)
1,5 (2)
2,2 (3)
3 (4)
4 (5)
5,5 (7,5)
7,5 (10)
11 (15)
Puissance de sortie kVA
0,9
1,2
1,6
2,3
3
4,5
5,9
7,8
10,1
14
19,8
Courant de sortie max. A
1,2
1,6
2,1
3
Courant d'entrée A
1,6
2,1
2,8
4,2
4
5,9
7,7
10,2
13,2
18,4
26
5,8
7,5
10
12,8
17,3
23,1
33,8
1,5 (15)
2,5 (13)
4 (11)
6 (9)
1,5 (15)
2,5 (13)
Tension d'entrée
Câble d'entrée min. mm2 (awg)
Câble d'entrée max.
mm2
(awg)
1 (17)
2,5 (13)
Câble de sortie min. mm2 (awg)
Câble de sortie max. mm2 (awg)
Dimensions [l x h x p] mm (pouces)
Poids kg (lbs)
6 (9)
10 (7)
1 (17)
2,5 (13)
73 x 173 x 149 (2,87 x 6,81 x 5,87)
1,3 (2,9)
6 (9)
4 (11)
10 (7)
149 x 202 x 172 (5,87 x 7,95 x 185 x 245 x 195 (7,28 x 9,65 x
6,77)
7,68)
3,1 (6,8) 3,3 (7,3) 3,3 (7,3)
5,2
(11,4)
5,5
(12,1)
5,5
(12,1)
Remarques
a) Moteur Siemens 4 pôles
b) Le variateur 3 kW 230 nécessite une inductance externe (p.ex. 4EM6100-3CB) et
un fusible côté réseau de 30 A pour fonctionner sur réseau monophasé.
100
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
7. SPECIFICATIONS
Français
Tableau 7-2 Caractéristiques fonctionnelles des variateurs MICROMASTER
Caractéristiques
Tension réseau
Plages de puissance
Dimensions (sans plaque
d'entrée de câbles)
Spécifications
200 à 240 V ± 10 % 1 ph.
200 à 240 V ± 10 % 3 ph.
380 à 480 V ± 10 % 3 ph.
200 à 240 V ± 10 % 1 ph.
200 à 240 V ± 10 % 3 ph.
380 à 480 V ± 10 % 3 ph.
Taille A [L*H*P]
mm (pouces)
73
(2,87)
Degré de protection
Température de service
Température de stockage
Humidité relative
Altitude
Modes de commande
Capacité de surcharge
Compatibilité électromagnétique
Fonctions de protection
Fréquence d'entrée
Résolution de la consigne
Fréquence de découpage
Entrées TOR
Fréquences fixes
Fréquences occultées
Sorties à relais
Entrée analogique
Sortie analogique
Interfaces série
Conception/Fabrication
Normes
Marquage CE
Facteur de puissance
Rendement du variateur
Courant de démarrage
Freinage
173
(6,81)
149
(5,87)
0,12 kW – 3,0 kW
0,12 kW – 5,5 kW
0,37 kW – 11,0 kW
Taille B [L*H*P]
mm (pouces)
149
(5,87)
202
(7,95)
172
(6,77)
Taille C [L*H*P]
mm (pouces)
185
(7,28)
245
(9,65)
195
(7,68)
IP20
-10°C à +50°C
-40°C à +70°C
95 % – sans condensation
Jusqu'à 1000 m sans déclassement
U/f linéaire ; U/f quadratique ; régulation du courant d'excitation (FCC)
1,5 * courant assigné de sortie pendant 60 s. (toutes les 300 s.)
Filtres CEM optionnels selon EN55011, de classe A ou B ; filtres internes
de classe A également disponibles
Sous-tension, surtension, défauts à la terre, courts-circuits, décrochage
du moteur, calage du moteur, surchauffe du moteur, surchauffe du
variateur
47 à 63 Hz
0,01 Hz analogique, 0,01 Hz série, 10 bits numérique
2 kHz à 16kHz (pas de 2 kHz)
3 entrées programmables isolées, commutables active à l'état haut /
active à l'état bas (PNP/NPN)
7 programmables
4 programmables
1 programmable 30 V CC / 5 A (résistive), 250 V CA 2 A (résistive)
1 (0/2 à 10 V) utilisée pour la consigne ou la mesure
1 (0/4 à 20mA) programmable
RS-232 et RS-485
Conformément à ISO 9001
UL, cUL, CE, C-tick
Conformité à la directive basse tension 73/23/CEE
et à la directive compatibilité électromagnétique 89/336/CEE
≥0,7
96 à 97 %
Inférieur au courant assigné d'entrée
Freinage par injection de courant continu, freinage combiné
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
101
Français
102
7. SPECIFICATIONS
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
8. INFORMATIONS COMPLÉMENTAIRES
8
Français
Informations complémentaires
Ce chapitre contient :
des informations complémentaires.
8.1
Options disponibles .................................................................................................. 106
8.2
Compatibilité électromagnétique (CEM) ................................................................... 106
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
103
Français
8. INFORMATIONS COMPLÉMENTAIRES
Remarques
•
•
8.1
Les variateurs MICROMASTER sont exclusivement destinés à des usages
professionnels. Par conséquent, ils n'entrent pas dans le champ d'application de
la norme EN 61000-3-2 sur les émissions de courants harmoniques.
La tension réseau maximale est de 460 V pour les variateurs équipés de filtres.
Options disponibles
Les accessoires suivants sont disponibles en option pour votre variateur MICROMASTER
MM420. Pour plus de détails, reportez-vous au manuel de référence ou contactez votre
bureau de vente Siemens.
8.2
•
Filtre d'antiparasitage RFI supplémentaire
•
Affichage en clair toutes langues (AOP)
•
Module PROFIBUS (PRO)
•
Logiciel DriveMonitor pour commande par PC
•
Inductances de sortie et inductances réseau
•
Jeu d'accessoires IP20 (NEMA 1) (pour la taille A uniquement)
Compatibilité électromagnétique (CEM)
Tous les constructeurs / assembleurs d'appareils électriques "remplissant une fonction
intrinsèque complète et commercialisés sous la forme d'unités uniques destinées à
l'utilisateur final" doivent satisfaire aux exigences de la directive CEM CEE/89/336.
Le constructeur/assembleur dispose des trois méthodes exposées ci-dessous pour
prouver la conformité de son matériel.
Auto-certification
Il s'agit d'une déclaration par laquelle le constructeur certifie le respect des normes
européennes applicables à l'environnement électrique auquel est destiné l'appareil.
Seules les normes officiellement publiées au Journal officiel de la Communauté
européenne peuvent être citées dans la déclaration du constructeur.
Dossier technique de conception
Le constructeur peut également constituer un dossier technique décrivant les
caractéristiques CEM de l'appareil. Ce dossier doit recevoir l'approbation d'un "organisme
compétent" désigné par l'autorité gouvernementale européenne habilitée. Cette approche
autorise l'usage de normes en cours de préparation.
Certificat d'essai de type
Cette approche ne vaut que pour les appareils de radiocommunications. Tous les
variateurs MICROMASTER sont certifiés conformes à la directive CEM lorsqu'ils sont
installés suivant les recommandations de la section 2.
104
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
8. INFORMATIONS COMPLÉMENTAIRES
Français
Les trois classes de performances CEM existantes sont détaillées ci-après.
Classe 1 : milieu industriel général
Conformité à la norme CEM "produit" EN 68100-3 se rapportant aux systèmes
d'entraînement de puissance utilisés en environnement secondaire (industriel) et en
distribution restreinte.
Tableau 8-1 Classe 1 - Milieu industriel général
Phénomène CEM
Standard
Niveau
Rayonnées
EN 55011
Niveau A1
Conduites
EN 68100-3
Limites à l'étude
Décharges électrostatiques
EN 61000-4-2
Décharge dans l'air 8 kV
Impulsions perturbatrices
EN 61000-4-4
Câbles d'énergie 2 kV,
Câble de commande 1 kV
Emission de perturbations :
Immunité :
Champ électromagnétique haute fréquence CEI 1000-4-3
26-1000 MHz, 10 V/m
Classe 2 : milieu industriel avec filtre
Ce niveau de performances permet au constructeur/assembleur d'auto-certifier la
conformité de son appareil à la directive CEM applicable aux environnements industriels
en ce qui concerne les caractéristiques de performances CEM du système
d'entraînement de puissance. Les limites de performances sont celles spécifiées dans les
normes génériques sur l'émission de perturbations et l'immunité en environnement
industriel EN 50081-2 et EN 50082-2.
Tableau 8-2 Classe 2 - Milieu industriel avec filtre
Phénomène CEM
Standard
Niveau
Rayonnées
EN 55011
Niveau A1
Conduites
EN 55011
Niveau A1
Emission de perturbations :
Immunité :
Distorsion de la tension réseau
CEI 1000-2-4 (1993)
Fluctuations de tension, creux de tension,
dissymétries, variations de fréquence
CEI 1000-2-1
Champs magnétiques
EN 61000-4-8
50 Hz, 30 A/m
Décharges électrostatiques
EN 61000-4-2
Décharge dans l'air 8 kV
Impulsions perturbatrices
EN 61000-4-4
Câbles d'énergie 2 kV,
Câble de commande 2 kV
Champ électromagnétique haute
fréquence, modulation d'amplitude
ENV 50 140
80-1000 MHz, 10 V/m,
modulation MA 80 %, câbles
d'alimentation et de signaux
Champ électromagnétique haute
fréquence ,
modulation d'impulsions
ENV 50 204
900 MHz, 10 V/m, rapport
cyclique 50 %, fréquence de
répétition 200 Hz
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
105
Français
8. INFORMATIONS COMPLÉMENTAIRES
Classe 3 : avec filtre - résidentiel, commercial et industrie légère
Ce niveau de performances permet au constructeur/assembleur d'auto-certifier la
conformité de son appareil à la directive CEM applicable aux environnements résidentiels
et commerciaux ainsi qu'à l'industrie légère en ce qui concerne les caractéristiques de
performances CEM du système d'entraînement de puissance. Les limites de
performances sont celles spécifiées dans les normes génériques sur l'émission de
perturbations et l'immunité en environnement industriel EN 50081-1 et EN 50082-1.
Tableau 8-3 Classe 3 - Avec filtre pour secteur résidentiel, commercial et industrie légère
Phénomène CEM
Standard
Niveau
Rayonnées*
EN 55011
Niveau B
Conduites
EN 55011
Niveau B
Emission de perturbations :
Immunité :
Distorsion de la tension réseau
CEI 1000-2-4 (1993)
Fluctuations de tension, creux de tension,
dissymétries, variations de fréquence
CEI 1000-2-1
Champs magnétiques
EN 61000-4-8
50 Hz, 30 A/m
Décharges électrostatiques
EN 61000-4-2
Décharge dans l'air 8 kV
Impulsions perturbatrices
EN 61000-4-4
Câbles d'alimentation 2 kV,
commande 2 kV
Champ électromagnétique haute
fréquence, modulation d'amplitude
ENV 50 140
80-1000 MHz, 10 V/m,
modulation MA 80 %, câbles
d'énergie et de signaux
Champ électromagnétique haute
fréquence,
modulation d'impulsions
ENV 50 204
900 MHz, 10 V/m, rapport
cyclique 50 %, fréquence de
répétition 200 Hz
* Ces limites dépendent d'une installation correcte du variateur sous enveloppe métallique. Elles ne
seront pas respectées si le variateur n'est pas sous enveloppe.
Remarques
•
•
•
106
Pour atteindre ces niveaux de performances, vous ne devez ni dépasser la
fréquence de découpage réglée en usine ni utiliser des câbles de plus de 25 m de
long.
Les variateurs MICROMASTER sont exclusivement destinés à des usages
professionnels. Par conséquent, ils n'entrent pas dans le champ d'application de
la norme EN 61000-3-2 sur les émissions de courants harmoniques.
La tension réseau maximale est de 460 V pour les variateurs équipés de filtres.
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
8. INFORMATIONS COMPLÉMENTAIRES
Tableau 8-4
Français
Tableau de conformité
Modèle
Commentaires
Classe 1 – Milieu industriel général
6SE6420-2U***-**A0
Variateurs sans filtres, toutes tensions et puissances.
Classe 2 – Milieu industriel avec filtre
6SE6420-2A***-**A0
Tous variateurs avec filtres de classe A intégrés
6SE6420-2A***-**A0 avec
Variateurs de taille A, 400-480 V, avec filtres de classe A rapportés
à la face inférieure
6SE6400-2FA00-6AD0
Classe 3 – Avec filtre pour secteur résidentiel, commercial et industrie légère
6SE6420-2U***-**A0 avec
6SE6400-2FB0*-***0
Variateurs sans filtres intégrés, avec filtres de classe B rapportés à
la face inférieure
* signifie que toutes les valeurs sont admises.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
107
Français
108
8. INFORMATIONS COMPLÉMENTAIRES
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE A
Français
A - Remplacement du panneau de commande
2
1
Fn
1
P
0
4
3
Fn
1
P
Fn
0
1
P
0
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
109
Français
110
ANNEXE A
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE B
Français
B - Dépose des couvercles, taille A
1
2
3
4
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
111
Français
112
ANNEXE B
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE C
Français
C - Dépose des couvercles, tailles B et C
1
2
3
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
113
Français
ANNEXE C
4
5
6
114
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE D
Français
D - Déconnexion du condensateur "Y", taille A
1
2
LK 700
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
115
Français
116
ANNEXE D
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE E
Français
E - Déconnexion du condensateur "Y", tailles B et C
1
2
3
LK700
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
117
Français
118
ANNEXE E
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE F
Français
F - Réglages utilisateur
Entrez dans le tableau suivant les réglages de paramètres que vous avez définis.
Tableau F-1
Numéro de
paramètre
r0000
r0002
P0003
P0004
P0010
r0018
r0021
r0025
r0026
r0027
r0034
r0039
P0040
r0052
r0053
r0056
P0100
r0206
r0207
r0208
P0300
P0304
P0305
P0307
P0308
P0309
P0310
P0311
P0335
P0340
P0350
P0611
P0614
P0640
P0700
P0701
P0702
P0703
P0704
r0722
P0731
r0752
r0754
r0755
P0756
P0757
P0758
P0759
P0760
P0761
P0771
Réglages utilisateur
Réglage
utilisateur
Réglage
usine
1
21
0
0
0
1
***
***
***
0
0
50
0
0
0
***
100
100
150
2
1
12
9
0
52:3
0
0
0
10
100
0
21
Numéro de
paramètre
r0774
P0777
P0778
P0779
P0780
P0781
P0918
P0927
r0947 i 0
r0947 i 1
r0947 i 2
r0947 i 3
r0947 i 4
r0947 i 5
r0947 i 6
r0947 i 7
P0970
P1000
P1001
P1002
P1003
P1004
P1005
P1006
P1007
P1016
P1017
P1018
P1031
P1040
P1058
P1059
P1060
P1061
P1080
P1082
P1120
P1121
P1130
P1131
P1132
P1133
P1134
P1200
P1210
P1215
P1216
P1217
P1232
P1233
P1236
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
Réglage
utilisateur
Réglage
usine
0
0
100
20
0
3
15
0
2
0
5
10
15
20
25
30
1
1
1
0
5
5
5
10
10
0
50
10
10
0
0
0
0
0
0
1
0
1
1
100
0
0
Numéro de
paramètre
P1300
P1310
P1311
P1312
P1333
P1335
P1336
P1800
P1820
P1910
r1912
P2000
P2010 i 0
P2010 i 1
P2011 i 0
P2011 i 1
r2110 i 0
r2110 i 1
r2110 i 2
r2110 i 3
r2197
P2200
P2201
P2202
P2203
P2204
P2205
P2206
P2207
P2216
P2217
P2218
r2224
P2231
P2240
r2250
P2253
P2257
P2258
r2260
P2264
P2265
r2266
P2271
r2272
r2273
P2280
P2285
P2291
P2292
r2294
P3900
Réglage Réglage
utilisateur
usine
1
50
0
0
10
0
250
4
0
0
50
6
6
0
0
0
0
10
20
30
40
50
60
1
1
1
0
10
0
1
1
755
0
0
3
0
100
0
0
119
Français
120
ANNEXE F
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE G
Français
G - Normes applicables
Directive européenne Basse tension
La gamme de produits MICROMASTER obéit aux exigences de la directive Basse
tension 73/23/CEE modifiée par la directive 98/68/CEE. Les variateurs sont certifiés
conformes aux normes suivantes :
EN 60146-1-1 Convertisseurs à semi-conducteurs - Spécifications communes et
convertisseurs commutés par le réseau
EN 60204-1
Sécurité des machines - Equipement électrique des machines
Directive européenne Machines
La gamme de variateurs MICROMASTER n'entre pas dans le champ d'application de
la Directive Machines. Néanmoins, les produits ont fait l'objet d'une évaluation
complète de conformité aux exigences fondamentales de santé & sécurité de cette
directive dans le cadre d'une mise en oeuvre dans des applications types. Une
Déclaration d'enregistrement est disponible sur demande.
Directive européenne CEM
Lorsqu'il est installé suivant les recommandations exposées dans le présent manuel,
le variateur MICROMASTER satisfait à toutes les exigences de la directive CEM telle
que définies par la norme CEM "produit" se rapportant aux systèmes d'entraînement
de puissance EN 68100-3.
Underwriters Laboratories
EQUIPEMENT DE CONVERSION DE PUISSANCE AGREE UL et CUL, type 5B33,
pour une mise en oeuvre dans les environnements à degré de pollution 2
ISO 9001
Siemens plc gère un système d'assurance qualité conforme aux exigences de la
norme ISO 9001.
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
121
Français
122
ANNEXE G
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
ANNEXE H
Français
H - Liste des abréviations
AOP
Panneau de commande avancé
CA
Courant alternatif
BI
Binecteur d'entrée
BO
Binecteur de sortie
BOP
Panneau de commande basique
CC
Courant continu
CI
Connecteur d'entrée
CO
Connecteur d'entrée
CEE
Communauté Economique Européenne
CEM
Compatibilité électromagnétique
IEM
Interférences électromagnétiques
FCC
Régulation du courant d'excitation
FCL
Limitation rapide du courant
IGBT
Transistor bipolaire à grille isolée
LCD
Afficheur à cristaux liquides
LED
Diode électroluminescente
PI
Proportionnel et intégral
API
Automate programmable industriel
CTP
Coefficient de température positif
DDR
Dispositif de protection à courant différentiel-résiduel
tr/min
Tours par minute
SDP
Panneau d'affichage standard
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
123
Français
124
ANNEXE H
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
INDEX
Français
Index
A
D
Altitude .......................................................... 19
Applications spécifiées.................................... 6
Attention, prudence et remarques
définitions .................................................... 6
désassemblage et élimination ..................... 9
généralités ................................................... 7
mise en service ........................................... 8
réparation .................................................... 9
transport et stockage................................... 8
utilisation...................................................... 9
Défauts et alarmes
BOP approprié ........................................... 44
SDP approprié ........................................... 44
Dépannage.................................................... 97
Descriptifs des paramètres du système........ 53
B
Bornes réseau et moteur
procédure d'accès ..................................... 22
C
Câbles longs
fonctionnement avec ................................. 22
CEM ............................................................ 110
Chocs ............................................................ 19
Codes de défauts
dépannage avec le panneau d'affichage
standard ................................................. 98
dépannage avec le panneau de commande
de base .................................................. 99
Commande
démarrage et arrêt du moteur ............. 42, 43
Commande basique
protection thermique externe du moteur ... 35
Commande de base
générale..................................................... 37
Commande de base
avec BOP .................................................. 38
avec le SDP......................................... 31, 37
modification des paramètres avec le BOP 34
protection thermique externe du moteur ... 35
Compatibilité électromagnétique
auto-certification ...................................... 110
certificat d'essai de type CE .................... 110
dossier technique de conception............. 110
généralité................................................. 110
Conditions ambiantes de fonctionnement..... 19
Connexion du réseau et du moteur
monophase................................................ 23
Connexions du moteur.................................. 22
Connexions du réseau .................................. 22
Connexions du réseau et du moteur............. 22
Consignes de sécurité .................................... 7
Courant différentiel-résiduel
fonctionnement avec ................................. 21
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
E
Eau ................................................................ 19
F
Fonctionnement avec
câbles longs............................................... 22
courant différentiel-résiduel ....................... 21
Fonctionnement sur
régime IT à neutre isolé ............................. 21
I
Installation
après une certaine durée de stockage ...... 18
Installation électrique..................................... 21
Installation mécanique................................... 20
M
MICROMASTER 420
caractéristiques........................................ 105
codes de défauts ..................................... 100
géneral....................................................... 16
options disponibles .................................. 110
propriétés de comportement...................... 16
propriétés de protection............................. 16
propriétés générales .................................. 16
Mise en service ............................................. 27
N
Normes applicables
directive européenne Basse tension ....... 127
Directive européenne CEM ..................... 127
directive européenne Machines............... 127
ISO 9001.................................................. 127
Underwriters Laboratories ....................... 127
125
Français
P
Panneau d'affichage standard
alarmes et états de défaut......................... 31
commande avec SDP................................ 29
Panneau de commande
panneau d'affichage standard(SDP) ......... 29
panneau de commande basique (BOP).... 31
remplacement du panneau de commande
............................................................. 115
remplacer le pannneau.............................. 29
Panneau de commande avancé
commande avec AOP ............................... 37
Panneau de commande basique
commande avec BOP ............................... 31
touches disponibles................................... 32
Panneau de commande SDP
réglage usine avec le BOP........................ 31
Panneaux de commande .............................. 29
panneau de commande avancé................ 37
panneaux disponibles................................ 29
Paramètres
aperçu des paramètres système du
MICROMASTER.................................... 46
descriptifs des paramètres du système..... 53
modification des paramètres avec le BOP 34
paramètres système.................................. 45
réglages utilisateur .................................. 125
PE ................................................................. 24
Performances CEM
avec filtre - résidentiel, commercial et
industrie légère .................................... 112
milieu industriel avec filtre ....................... 111
126
INDEX
milieu industriel général........................... 111
Personnel qualifié............................................ 6
Perturbations électromagnétiques ................ 24
limiter les PE.............................................. 24
Pollution atmosphérique................................ 19
Propriétés de comportement......................... 16
Propriétés de protection ................................ 16
Propriétés générales ..................................... 16
R
Rayonnement électromagnétique ................. 19
régime IT à neutre isolé
fonctionnement sur .................................... 21
S
Surchauffe ..................................................... 19
T
Taille
déconnexion du condensateur Y tailles B et
C........................................................... 123
Tailles
déconnexion du condensateur Y taille A . 121
Température.................................................. 19
V
Variateur
schéma bloc............................................... 39
Vibrations ...................................................... 19
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
Suggestions et/ou corrections
Destinataire : Responsable de la
documentation technique
Division Automatisation &
Entraînements (A&D)
Siemens plc
Automation & Drives
Varey Road, Congleton, CW12 1PH
Suggestions
Corrections
Concernant la brochure/le manuel :
Télécopie : +44 (0)1260 283603
E-mail : [email protected]
User Documentation
Expéditeur
Nom :
Numéro de référence : P0
Date de publication :
Entreprise/Service
Si, à la lecture de cet imprimé, vous
deviez relever des fautes d'impression,
nous vous serions très obligés de nous
en faire part en vous servant de ce
formulaire.
Nous vous remercions également de
toute suggestion et proposition
d'amélioration.
Adresse:
Téléphone : __________ /
Télécopie : ________ /
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
127
128
MICROMASTER 420
Instructions de service
6SE6400-5AA00-0DP0
VUE DES VARIATEURS
Vue du variateur
Français
Taille A
Tailles B & C
Avec panneau
d'affichage
standard
Bornes de
puissance
Borniers de
commande
Accès au
condensateur "Y"
MICROMASTER 420 Instructions de service
6SE6400-5AA00-0DP0
129
Numéro de référence
*6SE6400-5AA00-0DP0*
Numéro de plan
*G85139-K1790-U203-A2*
A&D SD VM 4
© Siemens AG, 2000
Susceptible de modifications sans avis
préalable
Siemens Aktiengesellschaft
N° de référence : 6SE6400-5AA00-0DP0
Operating Instructions
Imprimé au Royaume-Uni.
Date : 10.2000
