Un lave-linge en panne peut vite devenir très ennuyeux. Que ce soit la pompe de
vidange qui ne vide plus l’eau ou les charbons du moteur qui sont usés, il faut vite
trouver une solution pour remédier au problème.
Si vous n’avez pas le budget pour remplacer votre machine à laver, pourquoi ne pas
vous assurer de la pièce à changer avec l’aide au diagnostic et vous procurer la
pièce détachée à remplacer ?
Panne de machine à laver : Le linge sale s’accumule jour après jour et vous ne
savez pas laver votre linge à la main. Il y a bien une laverie en centre-ville, mais c’est
à 20 km et les 90 minutes de solitude pendant le lavage ne vous aideront pas à
oublier que le lave-linge a lâché juste après la fin de la garantie. Difficile de changer
de machine, vous n’aviez pas prévu une telle dépense.
Lors d’un problème avec une machine à laver, il vaut parfois mieux identifier la
panne avec le code erreur affiché et faire le choix de la réparer soi-même. D’autant
qu’il est très difficile de se passer d’une machine à laver, contrairement à d’autres
appareils électroménagers.
A nos femmes, nos enfants et ceux qui démontent leurs machines.
« Tous droits de traduction, d’adaptation et de reproduction réservés pour tous pays.
© Laurent Bourot, Jean-Marie Humbert, 2017. »

© L. Bourot, J.M. Humbert 2017 - Tous droits réservés
Page 3
Fonctionnement!
d’un!lave-linge!
Vous avez compris que les roulements de la cuve sont cassés, que l’électrovanne
n’alimente plus la machine en eau ou que le joint du hublot n’est plus étanche.
Mais avant d’acheter la pièce, vous voulez vérifier comment elle marche et si elle est
facile à remplacer. Ou encore vous voulez connaître les conséquences sur le
fonctionnement de la machine à laver si le pressostat ou le programmateur ne
marchent plus.

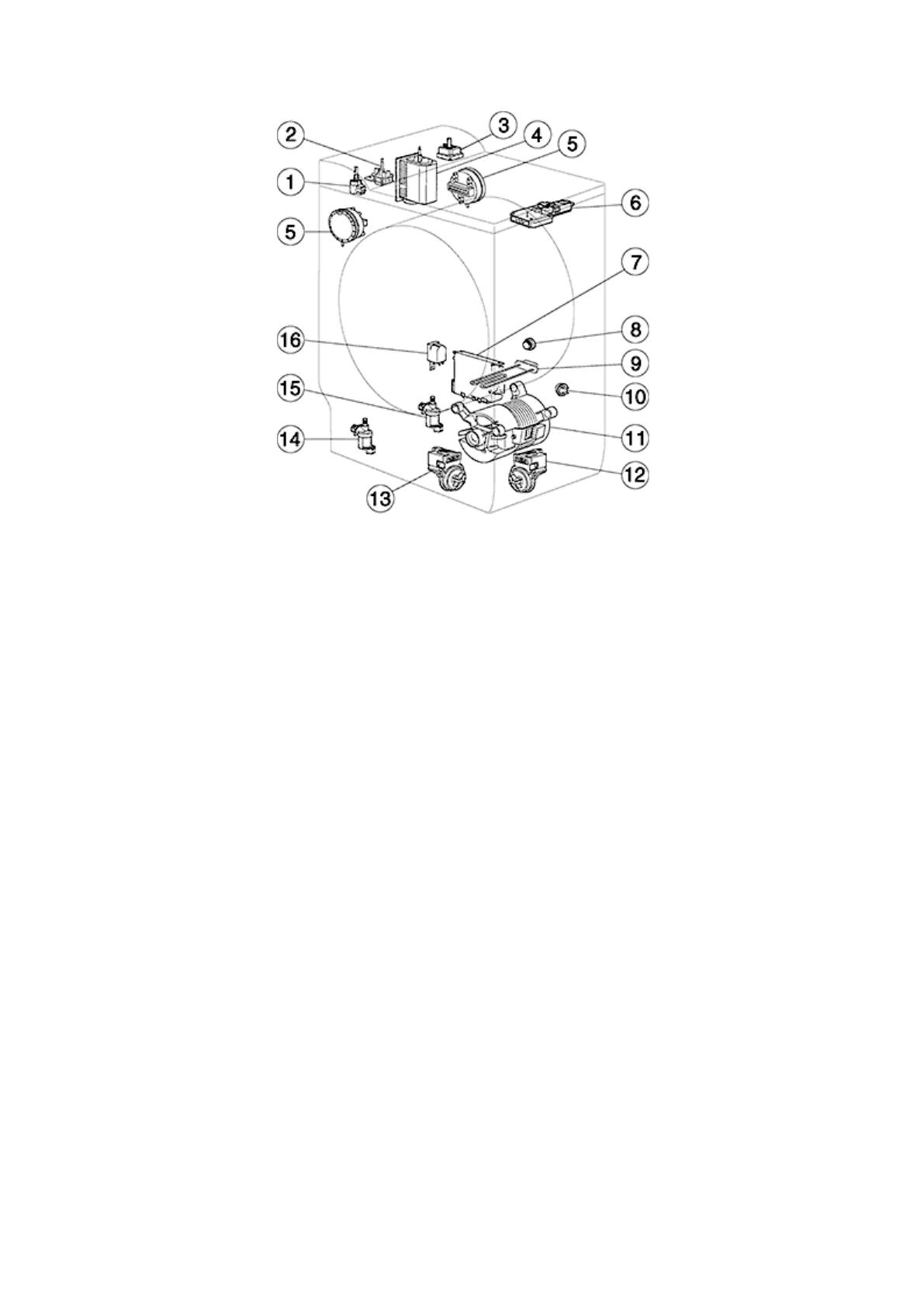

Le schéma suivant permet de voir l’emplacement et la forme des principales pièces :
Pour votre sécurité : chaque fois que vous intervenez sur le lave-linge :
•débranchez le câble d’alimentation électrique ;
•fermez le robinet d’arrivée d’eau, dévissez le tuyau d’eau et retirez le
tuyau d’évacuation ;
•demandez l’aide d’une autre personne pour déplacer le lave-linge
avant d’intervenir dessus.

© L. Bourot, J.M. Humbert 2017 - Tous droits réservés
Page 4
1. Interrupteur et touches
2. Potentiomètre de modulation ou thermostat réglable si appareil équipé́ d’une
horloge "Départ différé́"
3. Potentiomètre de modulation ou thermostat réglable ou horloge "Départ
différé́"
4. Boite à produits
5. Pressostat
6. Verrou et sécurité́ de porte
7. Programmateur
8. Thermostat
9. Résistance
10. Thermistance
11. Moteur
12. Pompe de circulation
13. Pompe de vidange
14. Electrovanne eau froide
15. Electrovanne eau chaude (uniquement sur certains modèles avec
branchement eau chaude)
16. Condensateur ou antiparasite

© L. Bourot, J.M. Humbert 2017 - Tous droits réservés
Page 5
Fonctionnement d’un lave-linge
La plupart des lave-linge fonctionnent de la même manière.
Avant tout chose
Le lave-linge est branché à l’eau courante sur un robinet d’arrêt via un tuyau
d’alimentation. Parfois, ce tuyau est équipé d’une électrovanne dite aquastop qui
limite le risque de fuite d’eau. Le tuyau d’évacuation permet de rejeter l’eau sale vers
les égouts.
L’alimentation électrique de la machine à laver est en tout premier lieu filtrée par un
condensateur, dit antiparasite. Il évite que le courant ne laisse passer des
perturbations générées par le moteur. Le courant alimente ensuite les différentes
pièces du lave-vaisselle.
Étape n° 1 : Programmation du lavage/essorage du
linge
Pour bien laver le linge et pour qu’il ressorte propre, il faut respecter les consignes
du programme : le type de linge et la quantité maximale à mettre dans le tambour. Il
faut ensuite mettre la lessive dans la boîte à produits ou directement dans le tambour
s’il s’agit d’une tablette ou d’une dosette et enfin fermer le portillon ou le hublot.
Une fois la machine à laver allumée en appuyant sur l’interrupteur, il faut initialiser le
lavage à partir des manettes du bandeau. Les ordres sont transmis au
programmateur ou à la carte électronique qui gère les différentes étapes du
lavage/essorage.
Étape n° 2 : Remplissage en eau
Un robinet électrique, appelé l’électrovanne, permet de remplir la cuve en eau.
Lorsqu’elle est intégrée au tuyau d’alimentation en eau, l’électrovanne s’appelle un
aquastop, cela permet d’éviter des fuites d’eau qui pourraient survenir entre le tuyau
et la machine à laver.
Le lave-linge se remplit, faisant couler l’eau dans le bac à produits pour prendre la
lessive.
Pour vérifier la quantité d’eau présente dans la cuve, les machines à laver sont
équipés d’un des dispositifs suivants :
§ un pressostat qui stoppe l’arrivée d’eau lorsqu’une certaine pression est
obtenue dans la chambre de compression,
