Examens en Télédétection Radar Posés Par le Prof. Jean Paul Examens en Télédétection Radar Posés Par le Prof. Jean Paul
Rudant à l'Université de Douala. (Mars 2015)Rudant à l'Université de Douala. (Mars 2015)
Omar El kharki (1) & Mechbouh Jamila (2)
Coordinateurs de la correction des examens IASIG 2010 - 2015
(1) Professeur Habilité, Faculté des Sciences et Techniques, Tanger, Maroc.
(2) : Expert en Télédétection, SIG & Informatique
Email : [email protected] ; [email protected]
SVP, Ne supprimez pas le contenu
Remarque 01 : Propriété intellectuelle
Ceux sont les examens posés par le professeur Jean Paul Rudant à l'Université de Douala.
NB :
- Vous pouvez répondre ici à n'importe quelle question.
- Vous répondez en ligne (c’est à dire ici).
- Vous n’avez pas besoin d’enregistrer le document. L’enregistrement
est automatique en temps réel.
- Toute contribution est visible en temps réel par tout le monde.
- Si par hasard, vous n’êtes pas d’accord avec une réponse donnée,
vous pouvez ajouter votre contribution avec une autre couleur.
- Pour insérer une image dans un document en ligne (exemple ici), il
faut la enregistrer dans votre disque dur (bureau) puis il faut
utiliser le menu insérer / image.
- Ce document est en modification permanente. La version du mois
prochain sera mieux que celle-ci.
- Voir la webographie en bas
- Vous profiter au maximum de cette expérience si vous avez un compte
de messagerie GMAIL (envoyez-moi votre GMAIL(****@gmail.com))
- La solution sera très détailléeLa solution sera très détaillée
Q1-  Pourquoi dit-on que les images radar et optiques sont complémentaires.
(On pourra s’appuyer sur des exemples pour traiter cette question).
Réponse :
Les images RADAR ET OPTIQUE sont complémentaires parce que pour une même zone urbaine l’imagerie RADAR met en
évidence les hauteurs de bâtiment et les images Optique met en évidence les formes et les contours.
L’image RADAR est sensible est à la géométrie, à l’humdité rugosité,, l’imagerie Optique est sensible à la surface.
Q2- Expliquer en quoi consiste l’effet Doppler.
Pouvez vous quantifier cet effet en fonction de la fréquence de l’onde, de la vitesse de propagation des ondes et de la vitesse
relative entre la source et le récepteur.
Réponse :
L'effet Doppler désigne le décalage de fréquence d’une onde (onde centimétrique ) observé entre les mesures à l'émission et à la
réception, lorsque la distance entre l'émetteur et le récepteur varie au cours du temps.

Distance aller retour entre source et cible
Q3 : Paramètres de surface influençant la réponse radar
Quels sont les différents paramètres caractérisant la surface terrestre qui influencent la mesure enregistrée pour un pixel radar.
L’influence de certains de ces paramètres dépend-t-elle des caractéristiques de l’onde
(on precisera de quelles sont les caractéristiques de l’onde utiles à connaitre)
Rappel : Bande C, λ= 6 cm, Bande L, λ=25 cm, bandeX ; λ=3 cm
Réponse :
Solution :
Paramètres « surface » : rugosité, humidité, relief, (pente), l’heure de prise de l’image…… etc.
Paramètres « onde radar» : longueur d’onde, polarisation, …. etc.
oui l’influence de certains de ces paramètres dépend des caractéristique de l’ondes.
La rugosité dépend de la caractéristique de l’onde.
Q4-: Un radar aeroporté vole selon un azimut70 ° par rapport au Nord et acquière une image latéralement en visant à sa
droite.
Une fois l’image initiale enregistrée, on la visualise sur un écran d’ordinateur. Le premier pixel acquis est placé en haut à
gauche de l’écran, la première ligne acquise étant en haut de l’ecran. Quelle transformation doit on effectuer sur l’image
numérique pour la mettre dans une géométrie cartographique (Nord en haut, Est à Droite)
Comment est modifié le résultat si l’antenne vise sur sa gauche.
Réponse :
Q4.1: On fait une permutation NORD-SUD suivie d’une rotation de 70° dans le sens des aiguilles d’une montre
Q4.2:On fait une rotation d’un angle de 110° dans le sens trigonométrique

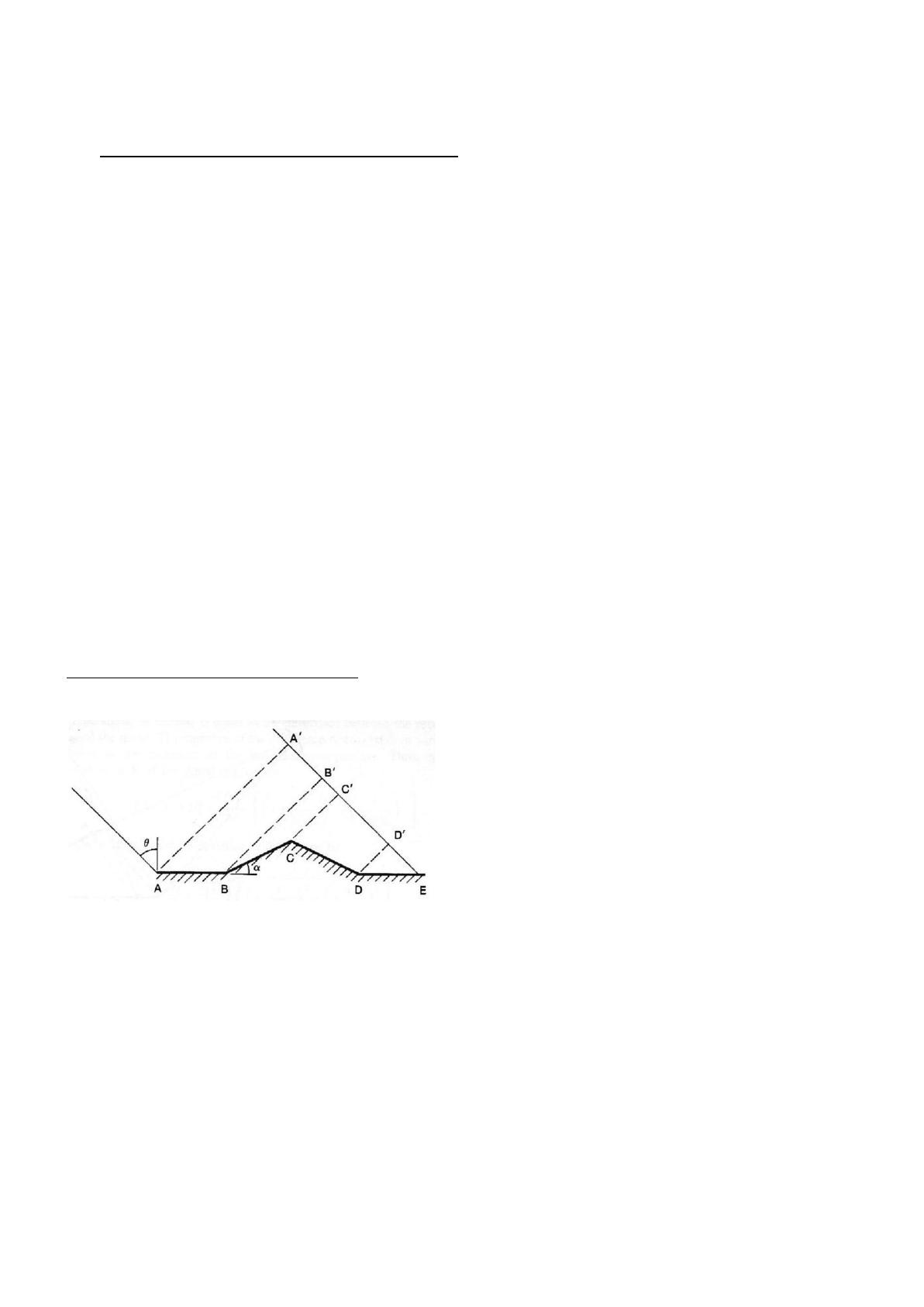

Q5 : Propriétés géométriques de l’image radar
Quel est l’intérêt de la figure suivante pour expliquer les propriétés géométriques des images radar
Réponse :
Influence du relief sur l’image radar; cette image montre que le relief a une forte incidence sur la géométrie radar

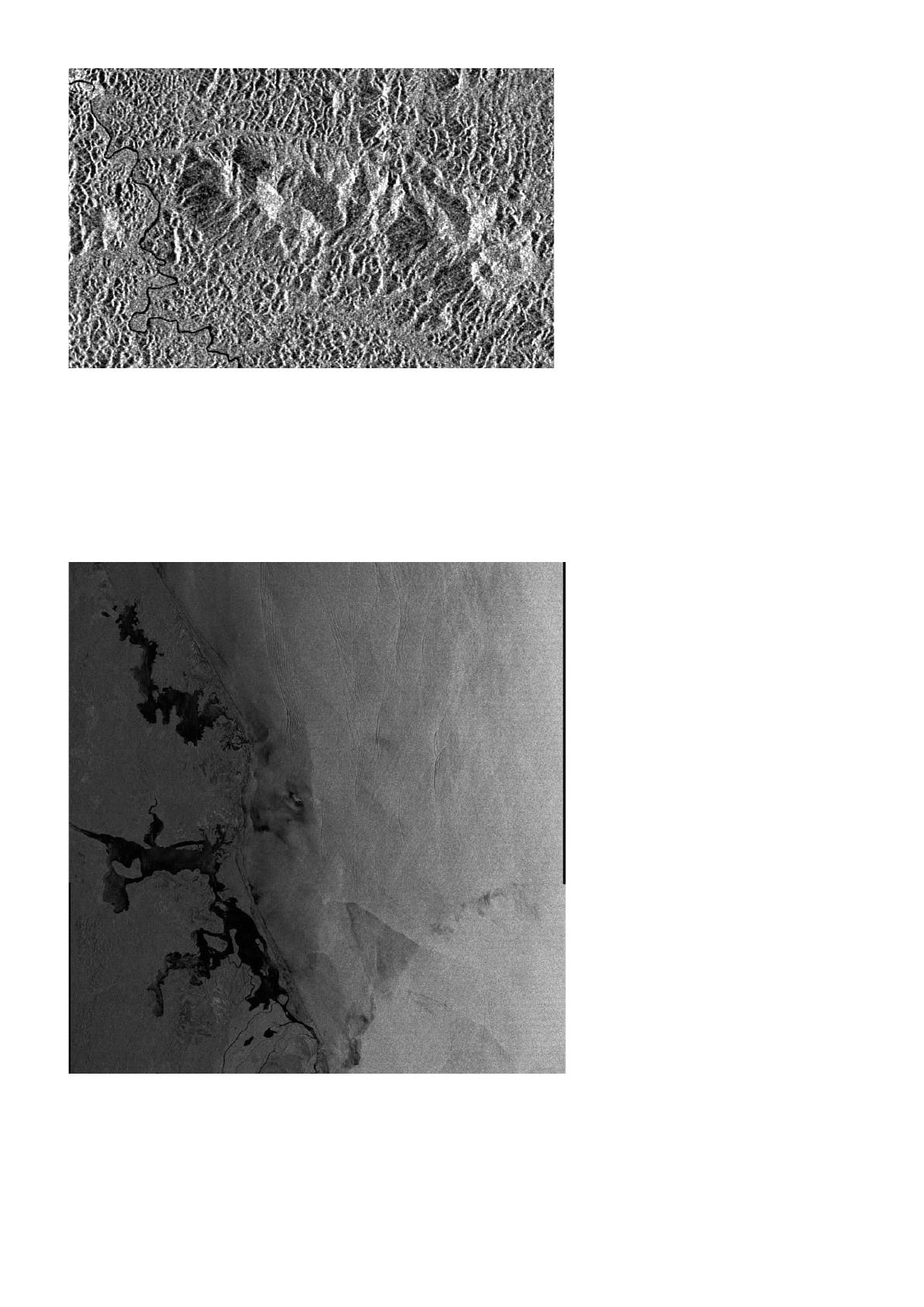

Q6–Donner une courte légende explicative pour l’image radar suivante, sachant qu’elle correspond à de la forêt dense dans une
région de reliefs modérés. Pourquoi l’image restitue t’elle une impression de relief bien marquée.

Réponse :

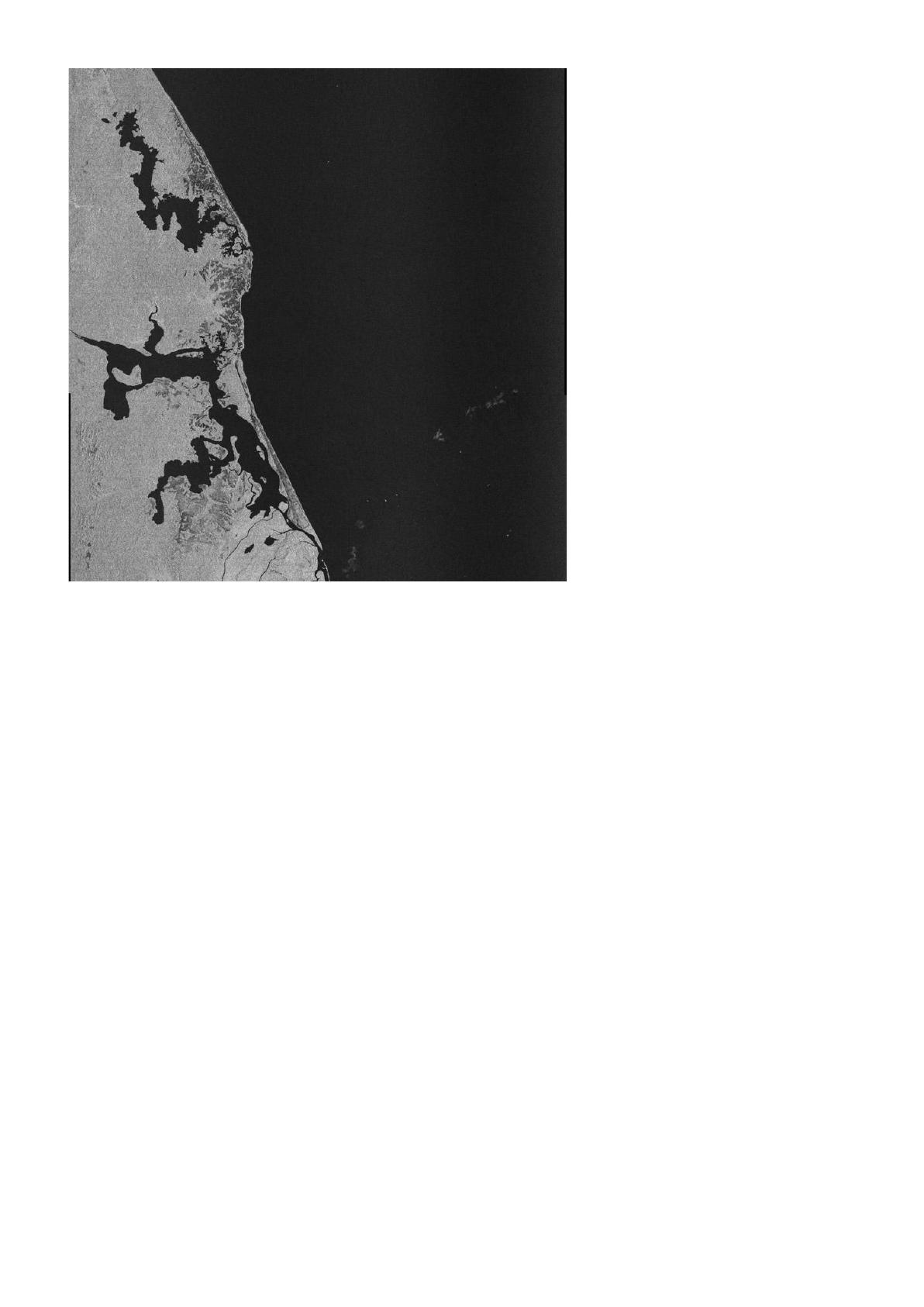

Q7-:- quel enseignement peut on tirer de cette illustration. Expliquez vous de manière détaillée .
Bande C polarisation VV
Bande C polarisation HV

REPONSE
explication :
Polarisaion VV : on dira que la polarisation VV donne une réponse forte sur la mer( rugueuse ) ainsi que sur le continent par
conséquent n'arrive pas a séparer le continent et la mer.
Polarisaion HV : donne une réponse faible sur la mer (mer rugueuse) par contre donne une réponse forte sur la végétation ( le
continent ) conséquent bonne séparation de la végétation (surface élevé) et la mer.

Examen en TélédétectionExamen en Télédétection
Radar (Mars 2014)Radar (Mars 2014)
Exercice 01:Exercice 01:
Une source émet une onde de fréquence f0 . On l’exprime sous la forme Acos (2 ** f0 t +** 0)
Un récepteur situé à une distance x reçoit le signal avec un retard dû à la durée de propagation. On note V
la vitesse de propagation de l’onde.
Expliquer comment un éventuel mouvement du récepteur modifie la fréquence reçue par celui-ci.
Application numérique :
f0= 1000hz, V=100m/s, le récepteur se rapproche de l’émetteur avec une vitesse de 5m/s
En quoi ce phénomène présente t’il de l’intérêt pour le traitement des signaux radar bruts.
Correction de l’exercice 2
On suppose qu’un radar aéroporté émet des impulsions de durée t. En l’absence de traitement de signal
spécifique calculer la résolution spatiale transversale du capteur par rapport à l’antenne.
Résolution spatiale transversale par rapport à l'antenne= c t / 2
AN :
Le faisceau atteint le sol plat avec une incidence i.
Exprimer la résolution spatiale transversale par rapport au sol.
Résolution spatiale transversale par rapport au sol c t / 2 sin (i).
AN :
Le même faisceau atteint un sol de pente p face au radar. Exprimer la résolution spatiale transversale par
rapport au sol.
Même question pour une pente p’ , coté opposé au radar.
AN t= 10-7 sec ( la vitesse de la lumière est supposée connue), i=30°, p=p’=20°
Dans le cas d’un radar spatial, la durée t est plus longue (de l’ordre de 10-5 sec) pour que l’energie envoyée
lors d’une impulsion soit suffisamment élevée. Les résolutions calculées précédemment deviennent alors
médiocres
Quel traitement particulier peut on effecteur sur le signal enregistré pour améliorer la situation ?
Compression d’impulsion
Résolution spatiale transversale par rapport au sol c t / 2 sin (i).
Dans la direction transversale : la technique utilisée est la Compression d’impulsion.
Les propriétés sont les suivantes (nous prenons appui ici sur des connaissances en traitement du
signal). :
L’impulsion émise de durée
