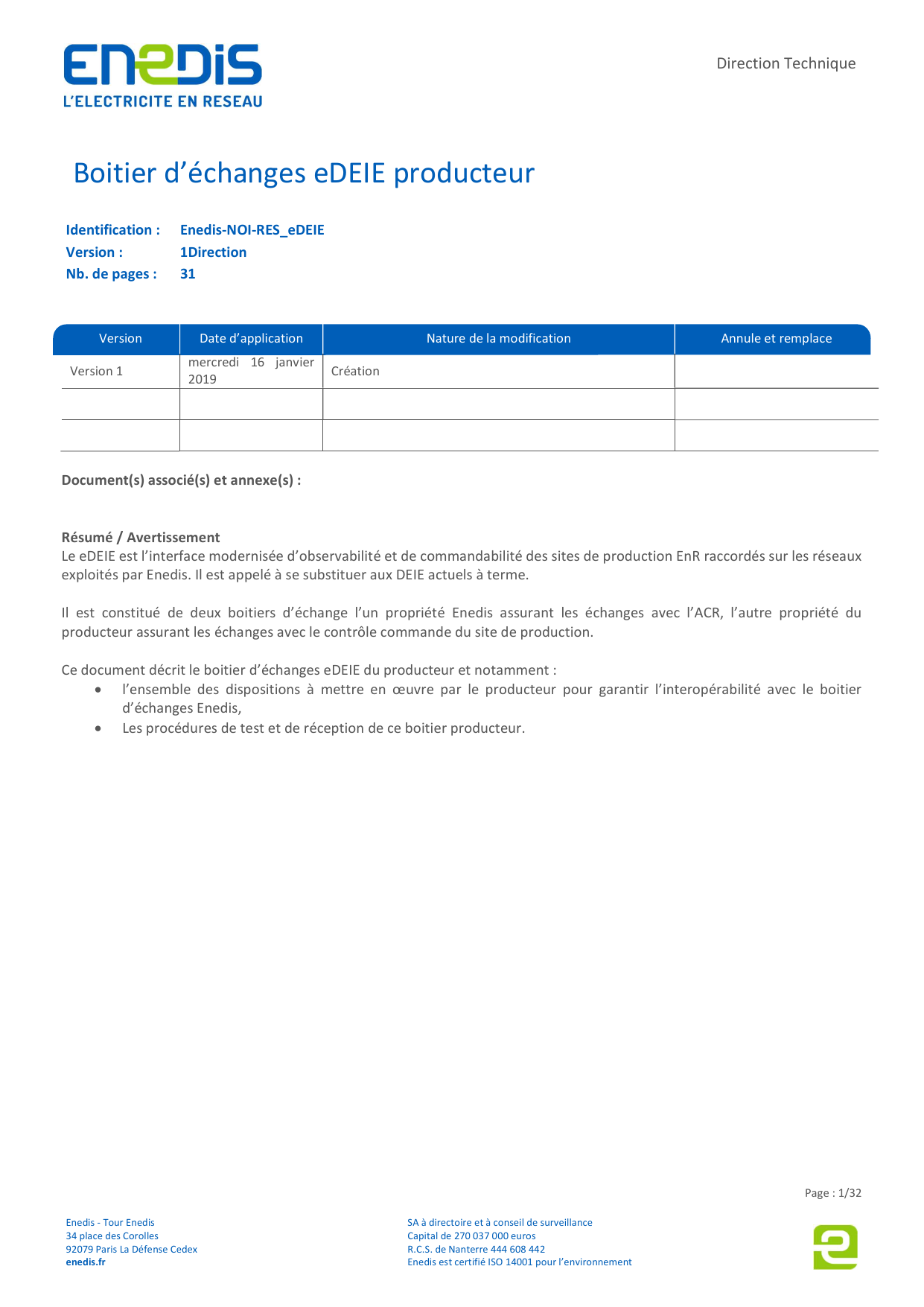

Spécification eDEIE Producteur Enedis

Page : 1/32
Enedis - Tour Enedis
34 place des Corolles
92079 Paris La Défense Cedex
enedis.fr
SA à directoire et à conseil de surveillance
Capital de 270 037 000 euros
R.C.S. de Nanterre 444 608 442
Enedis est certifié ISO 14001 pour l’environnement
Boitier
d’échanges
eDEIE
producteur
Identification : Enedis-NOI-RES_eDEIE
Version : 1Direction
Nb. de pages : 31
Version Date d’application Nature de la modification Annule et remplace
Version 1 mercredi 16 janvier
2019 Création
Document(s) associé(s) et annexe(s) :
Résumé / Avertissement
Le eDEIE est l’interface modernisée d’observabilité et de commandabilité des sites de production EnR raccordés sur les réseaux
exploités par Enedis. Il est appelé à se substituer aux DEIE actuels à terme.
Il est constitué de deux boitiers d’échange l’un propriété Enedis assurant les échanges avec l’ACR, l’autre propriété du
producteur assurant les échanges avec le contrôle commande du site de production.
Ce document décrit le boitier d’échanges eDEIE du producteur et notamment :
 l’ensemble des dispositions à mettre en œuvre par le producteur pour garantir l’interopérabilité avec le boitier
d’échanges Enedis,
 Les procédures de test et de réception de ce boitier producteur.
Direction Technique

Boitier d’échanges eDEIE producteur
Page : 2/32
Enedis-NOI-RES_eDEIE
1Direction
17/01/2019
SOMMAIRE
1. Introduction .................................................................................................................................. 4
2. Références ..................................................................................................................................... 5
3. Définitions ..................................................................................................................................... 6
4. Présentation du eDEIE ................................................................................................................... 7
4.1. Domaines d’application................................................................................................................................... 7
4.2. Périmètre fonctionnel de l’eDEIE .................................................................................................................... 7
4.3. Caractéristiques générales du eDEIE ............................................................................................................... 8
4.4. Atelier d’énergie .............................................................................................................................................. 8
5. Interopérabilité entre le boitier eDEIE Enedis et le boitier eDEIE producteur ................................... 8
5.1. Liaison entre le boitier Enedis et le boitier producteur .................................................................................. 8
5.1.1. Description des échanges ................................................................................................................................ 8
5.1.2. Exécution des commandes ............................................................................................................................... 9
5.1.3. Réception des « reports » du boitier producteur vers le boitier Enedis ............................................................ 9
5.1.4. Recommandations de tests de validation de la CEI 61850 ................................................................................ 9
5.2. Synchronisation horaire .................................................................................................................................. 9
6. Procédures d’essais du boitier producteur .................................................................................... 10
Annexe A............................................................................................................................................ 11
Informations échangées .......................................................................................................................... 11
Description des données à échanger .................................................................................................................. 11
Autorisation de couplage pour reprise de service suite à une coupure d’alimentation / Consigne Temps minimal de
reconfiguration réseau ................................................................................................................................. 11
Demandes de découplage .......................................................................................................................................... 11
Commande de mise en/hors service du mode local de la régulation du réactif ........................................................ 12
Commandes de mise en/hors service du mode local de la régulation Q=f(U) ........................................................... 12
Consigne TVC-P / Début-fin de limitation à TVC-P ...................................................................................................... 13
Consigne TVC-Q .......................................................................................................................................................... 13
Consigne de limitation de l’apport PCC des machines couplées du site .................................................................... 13
Scheduling (fonction prospective) .............................................................................................................................. 14
Puissance installée de la totalité des machines sur le site ......................................................................................... 14
Apport de PCC des machines couplées ....................................................................................................................... 14
Centrale indisponible .................................................................................................................................................. 14
Centrale couplée / découplée..................................................................................................................................... 15
Manque tension .......................................................................................................................................................... 15
Disponibilité à la gestion du réactif centralisée .......................................................................................................... 15
Poste en local .............................................................................................................................................................. 15
Productible maximal pendant une période de limitation du producteur .................................................................. 15
Annexe B ............................................................................................................................................ 16
Annexe C ............................................................................................................................................ 17

Boitier d’échanges eDEIE producteur
Page : 3/32
Enedis-NOI-RES_eDEIE
1Direction
17/01/2019
Annexe D ........................................................................................................................................... 22

Boitier d’échanges eDEIE producteur
Page : 4/32
Enedis-NOI-RES_eDEIE
1Direction
17/01/2019
1. Introduction
Le eDEIE est une version modernisée du DEIE1 et constituera l’interface de téléconduite future des sites de production raccordés
aux réseaux HTA d’Enedis.
Le eDEIE reprend l’ensemble des fonctionnalités du DEIE (cf. Enedis- NOI-RES_14E V4) et les enrichit de nouvelles fonctions
relatives :
 A la Cybersécurité,
 A la gestion de la puissance de court circuit des sites de production,
 A l’observabilité du site, notamment en matière :
o de disponibilité des machines sur le site (en pourcentage de la puissance installée),
o de puissance maximum potentiellement productible en temps réel (en période de limitation d’injection)
L’eDEIE est constitué de deux éléments principaux :
- un boitier Enedis
- un boitier producteur propriété du producteur.
Le boitier Enedis et le boitier producteur sont représentés dans le schéma fonctionnel de la figure 1 ci-dessous :

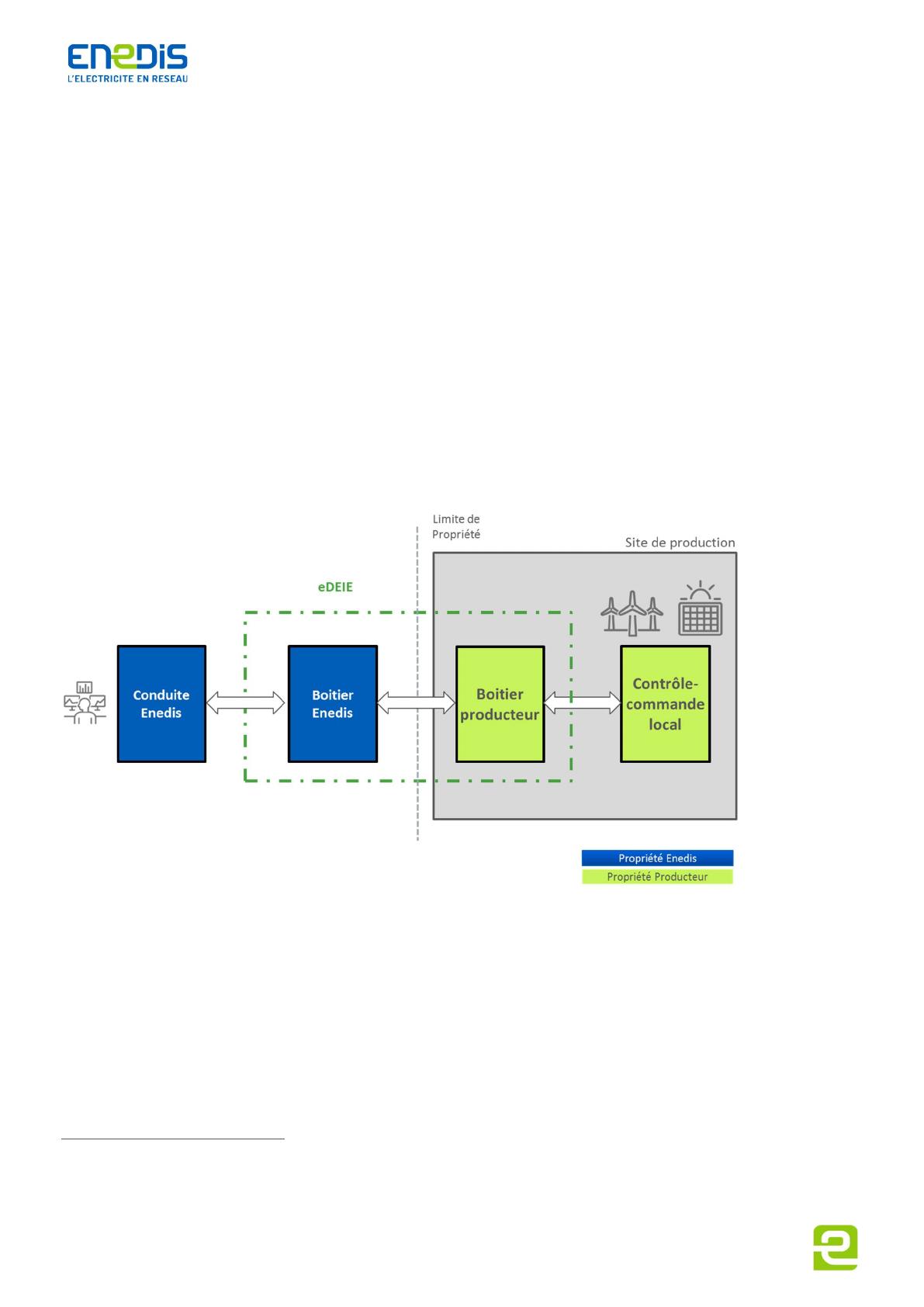

Figure 1 : Schéma de principe de l’eDEIE
Ce document définit l’interface à mettre en œuvre par les producteurs au niveau du boitier producteur pour assurer
l’interopérabilité entre le contrôle commande de leur site de production et le boitier Enedis du eDEIE.
Il est organisé de la manière suivante :
- le § 2 décrit les documents de référence,
- le § 3 définit les acronymes utilisés,
- le § 4 présente le eDEIE,
- le §5 décrit l’interopérabilité entre le boitier Enedis et le boitier producteur,
- le § 6 présente la procédure d’essais et de qualification du boitier producteur.
1 Dispositif d’Echange d’Information d’Exploitation

Boitier d’échanges eDEIE producteur
Page : 5/32
Enedis-NOI-RES_eDEIE
1Direction
17/01/2019
2. Références
Normes
[1] NF EN 60870-5-104 Matériels et systèmes de téléconduite - Partie 5-104 : protocoles de
transmission - Accès aux réseaux utilisant des profils de transport
normalisés pour la CEI 60870-5-101
[2] NF EN 61850 (série) Réseaux et systèmes de communication dans les postes
