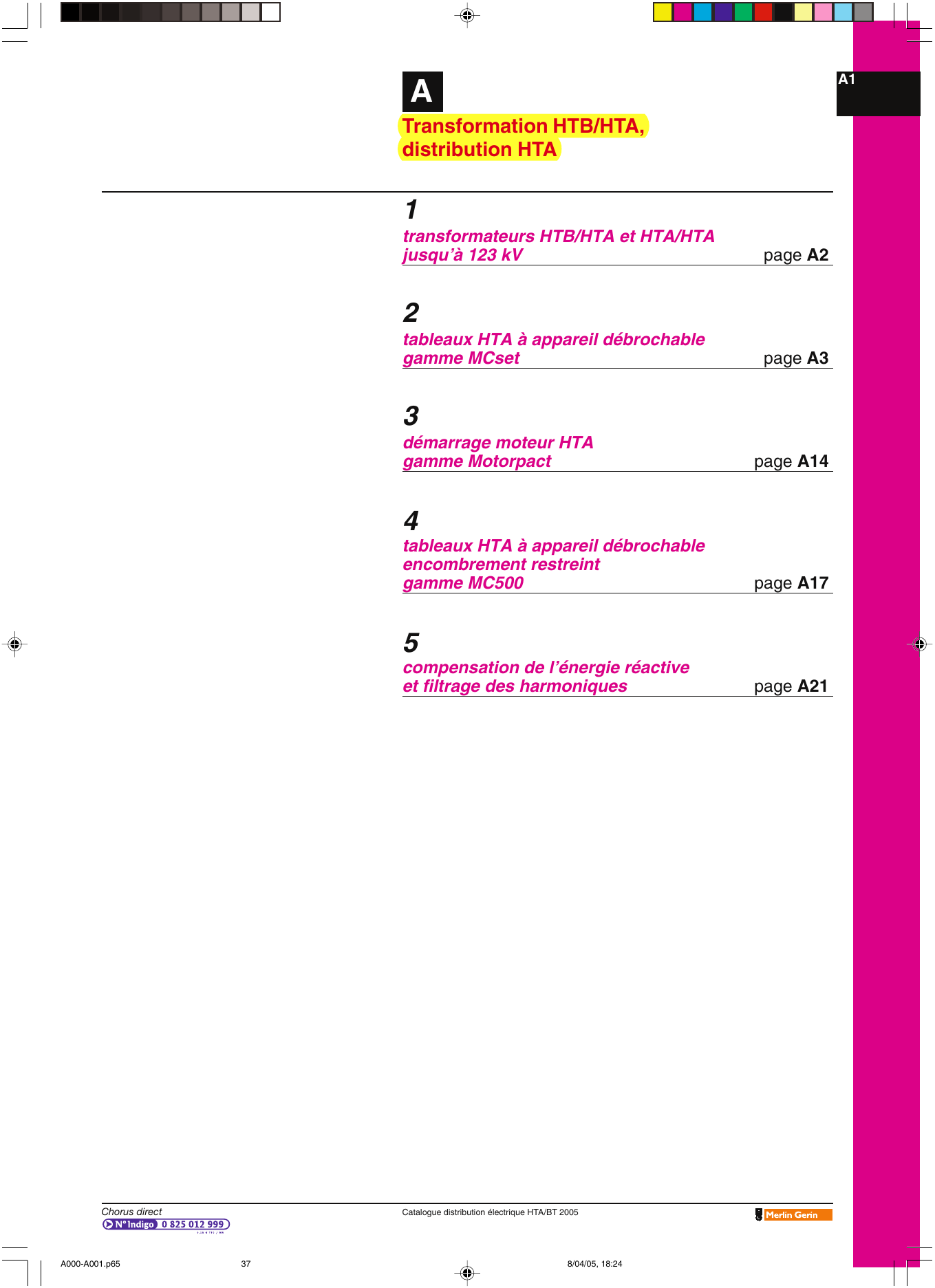

HTA

Chorus direct Catalogue distribution électrique HTA/BT 2005
A1
1
transformateurs HTB/HTA et HTA/HTA
jusqu’à 123 kV page A2
2
tableaux HTA à appareil débrochable
gamme MCset page A3
3
démarrage moteur HTA
gamme Motorpact page A14
4
tableaux HTA à appareil débrochable
encombrement restreint
gamme MC500 page A17
5
compensation de l’énergie réactive
et filtrage des harmoniques page A21
Transformation HTB/HTA,
distribution HTA
A
A000-A001.p65 8/04/05, 18:2437

Catalogue distribution électrique HTA/BT 2005
A2 Transformation HTB/HTA Transformateurs HTB/HTA et
HTA/HTA jusqu’à 123 kV
Transformateurs immergés de 5 à 60 MVA
Application
Les transformateurs HTB/HTA immergés sont utilisés sur les réseaux HTB
jusqu'à 123 kV.
Installés généralement à l'extérieur, ils mettent en œuvre :
c des puissances de 5 à60MVA pour les tensions de 7,2 à 36 kV
c des puissances de 5 à25MVA pour les tensions de 7,2 à 123 kV.
Technologie
La grande spécificité de ces transformateurs impose une conception « sur mesure »,
et une réalisation souvent unique et originale.
Ces appareils, triphasés, sont immergés dans l'huile minérale et peuvent être :
c étanches à remplissage total ou respirants avec conservateur jusqu'à 10 MVA,
voire 20 MVA
c respirants avec conservateur au-delà de 10 MVA.
Accessoires
Ces transformateurs sont équipés des accessoires traditionnels.
Selon leur conception mécanique et hydraulique, ils peuvent être complétés, en
option, par des dispositifs de protection et une grande diversité d'accessoires de
contrôle et de signalisation.
Normes
Les transformateurs immergés répondent aux spécifications suivantes :
c norme NF C 52-100
c recommandation IEC 60076.
refroidissement type :
ONAN ONAF OFAF ODAF OFWF ODWF
de l'huile naturel par thermosiphon cc
forcé par une pompe cc
dirigé par une pompe dans cc
les enroulements
des naturel par convection d'air c
échangeurs forcé par ventilateurs ccc
forcé par circulation d'eau cc
tension assignée (kV) 7,2 12 17,5 24 36 52 72,5 90 123
niveau d'isolement kV eff 50 Hz-1 min 20 28 38 50 70 95 140 185 230
d'isolement kV choc 1,2/50 µs 60 75 95 125 170 250 325 450 550
Niveau d'isolement
Mode de refroidissement
Transformateurs secs enrobés Trihal de 5 à 10 MVA
Application
Les transformateurs "Trihal" HTA/HTA sont des appareils triphasés pour l'intérieur,
de type sec avec enroulements enrobés.
Utilisés sur les réseaux HTA jusqu'à 36 kV, ils mettent en œuvre des puissances
de 5à10 MVA.
Ils sont conçus pour faire face à des contraintes d'environnement et de sécurité
particulières extrêmement sévères.
Technologie
Les enroulements sont enrobés et moulés sous vide dans une résine époxyde chargée
d'alumine trihydratée. Cette technologie destine les transformateurs Trihal aux
utilisations intérieures exigeant en particulier l'élimination de tout risque de pollution :
La protection thermique est réalisée à l'aide de sondes associées à un convertisseur
électronique Z.
Selon le degré de protection recherché, les Trihal sont présentés en 2 versions :
c appareils nus
c appareils équipés d'un habillage dont le degré de protection peut être adapté au
besoin (IP 21, IP 23, IP 31, IP 35).
Refroidissement
Les Trihal sont à refroidissement naturel dans l'air.
Avec l'option AF (air forcé), la puissance assignée peut être augmentée de 40 %
par l'adjonction de ventilateurs destinés au refroidissement des enroulements.
Normes
Outre les normes habituelles propres aux transformateurs de puissance, les Trihal
répondent à la norme NF C 52-726 définissant les essais particuliers suivants :
c classe C2 (climatique)
c classe E2 (environnement)
c classe F1 (comportement au feu).
Ces essais sont effectués sur un seul et même appareil.
Ces transformateurs HTB/HTA et HTA/HTA sont fabriqués suivant un système qualité
certifié par l’AFAQ selon ISO 9001 - V 2000.

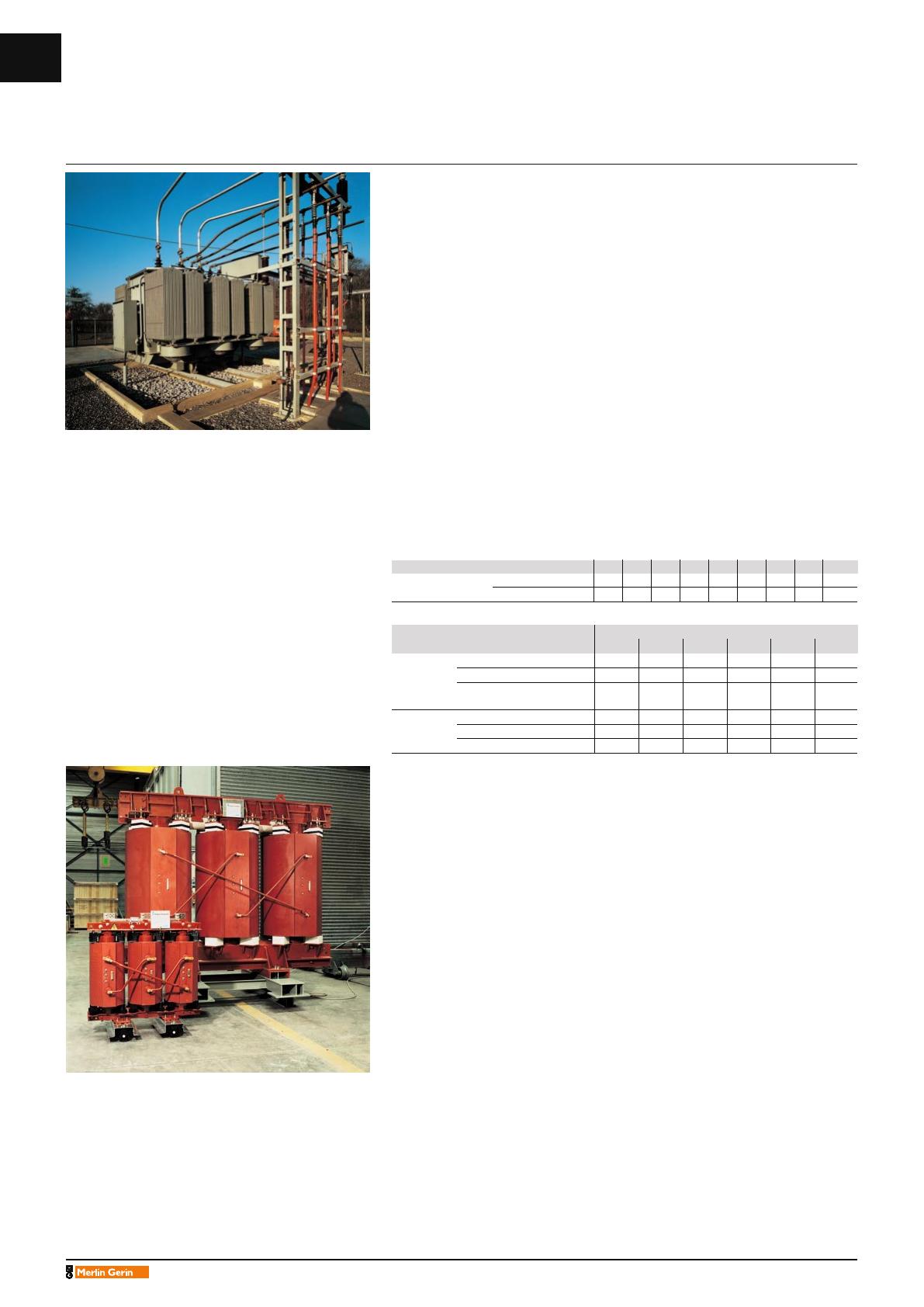

Transformateur 20/25 MVA, 65/20 kV, avec réglage en charge,
refroidissement type ONAN/ONAF
Transformateur Trihal nu, 7 MVA, 34500/12800 V
(en premier plan : Trihal 100 kVA, 20000/410 V)
A002-A003.p65 12/04/05, 10:382

Chorus direct Catalogue distribution électrique HTA/BT 2005
A3
3
3
tableaux HTA à appareil débrochable
gamme MCset page
domaine d’application A4
présentation A6
choix des unités fonctionnelles et des cellules A8
installation A12
A002-A003.p65 7/04/05, 18:383

Catalogue distribution électrique HTA/BT 2005

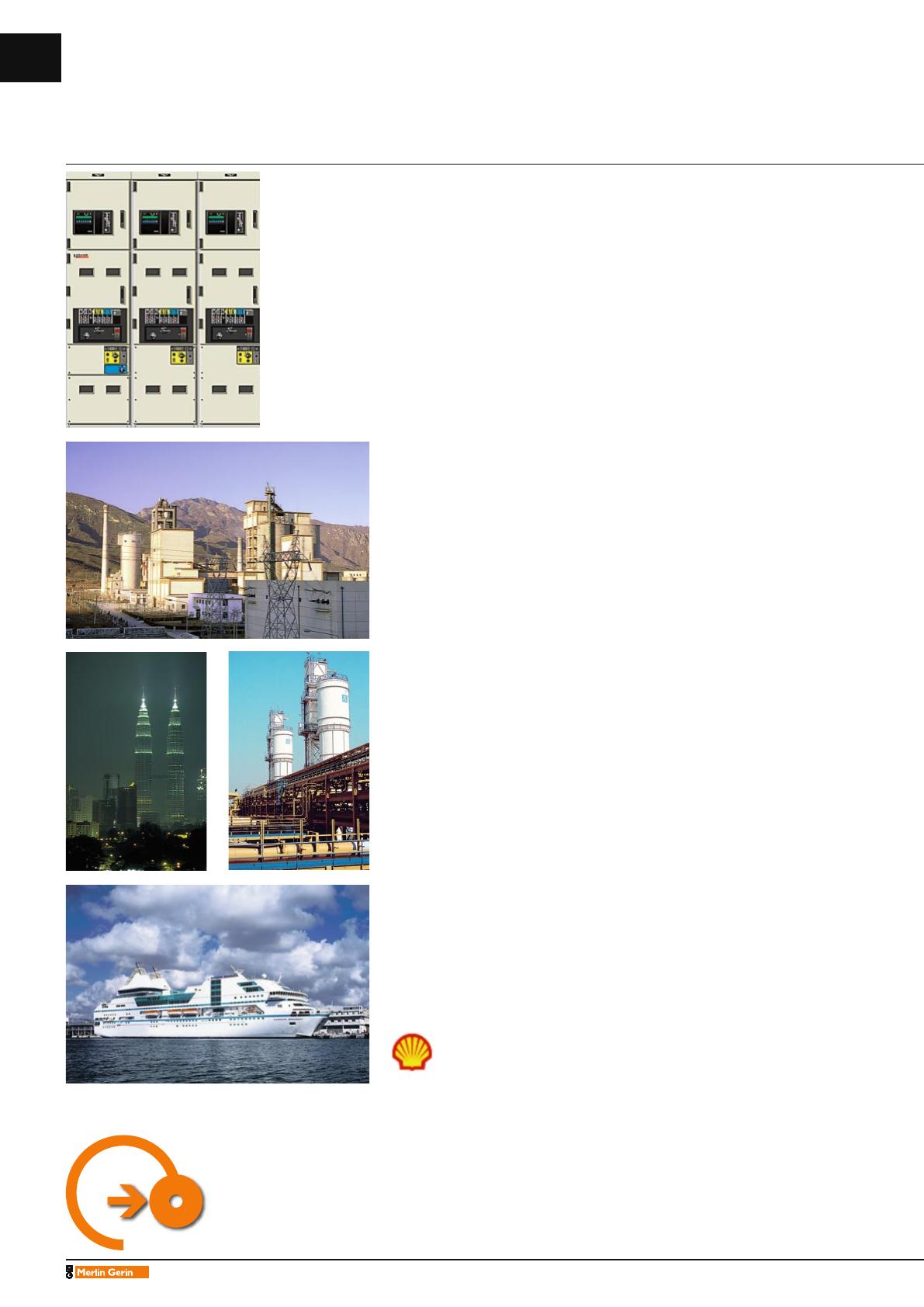

A4 Distribution HTA
Tableau HTA à appareil débrochable Gamme MCset
Domaine d’application
MCset s’adapte à tous les besoins pour la distribution de l’énergie électrique
de 1 à 24 kV.
MCset est un appareillage sous enveloppe métallique à appareils débrochables pour
une installation d’intérieur.
MCset est destiné à réaliser la partie moyenne tension des postes HTB/HTA et des
postes HTA/HTA de forte puissance.
La gamme MCset trouve son application dans toutes les installations pour lesquelles
les besoins de continuité de service sont primordiaux et qui exigent :
c sécurité des personnes et du matériel
c facilité d’installation
c simplicité et rapidité de maintenance
c possibilités d’extension et de modification.
Application
Centrales électriques
Postes auxiliaires.
Industrie
Pétrole, industrie chimique, métallurgie, automobile, mines, cimenteries…
Infrastructures
Aéroports, ports, hôpitaux, traitement de l’eau…
Marine
Bateaux de croisière, porte-conteneurs, tankers, plates-formes offshore…
Normes
La gamme MCset répond aux normes internationales CEI suivantes :
CEI 60694 : clauses communes pour l’appareillage haute tension
CEI 62271-200 (60298) : appareillage sous enveloppe métallique pour courant
alternatif de tensions assignées comprises entre 1 et 52 kV
CEI 62271-100 (60056) : disjoncteurs à courant alternatif haute tension
CEI 60470 : contacteurs à courant alternatif haute tension
CEI 60265-1 : interrupteurs à haute tension
CEI 60282-2 : fusibles à haute tension
CEI 62271-102 (60129) : sectionneurs et sectionneurs de terre à courant alternatif
CEI 60255 : relais de mesure et dispositif de protection
CEI 60044-1 et -7 : transformateurs de courant
CEI 60044-2 et -8 : transformateurs de tension.
Certifications
La version MCset Marine est approuvé par :
c Lloyds Register (LR)
c Registro Italiano Navale (RINA)
c Det Norske Veritas (DNV)
c Bureau Veritas (BV)
c Germanischer Lloyd (GL).
Zones sismiques
MCset répond aux principales spécifications internationales sur la tenue sismique.
Les essais sont réalisés suivant la norme CEI 60068-3-3.
MCset est qualifié suivant les normes :
c UBC 97,
c IBC 2000,
c MSK 64,
c ENDESA.
Les tableaux MCset sont certifiés par Shell, conformément à la spécification
DEP 33.67.51.31 Gen (juillet 1998) pour les équipements HTA (amendement
de la CEI 62271-200).
Mot clé >
MCset
A004-A005.p65 25/03/05, 19:354

Chorus direct Catalogue distribution électrique HTA/BT 2005
A5
2
Gamme MCset
La continuité de service en toute
sécurité
MCset, fruit d’une expérience acquise dans le monde entier, fait bénéficier vos
réseaux d’un haut niveau de disponibilité et de sécurité.
MCset intègre un ensemble de solutions novatrices conçues à partir de techniques
éprouvées : appareils de coupure à hautes performances (SF6 ou vide), chaîne de
protection et contrôle commande numériques, enveloppes capables de résister à
l’arc interne.

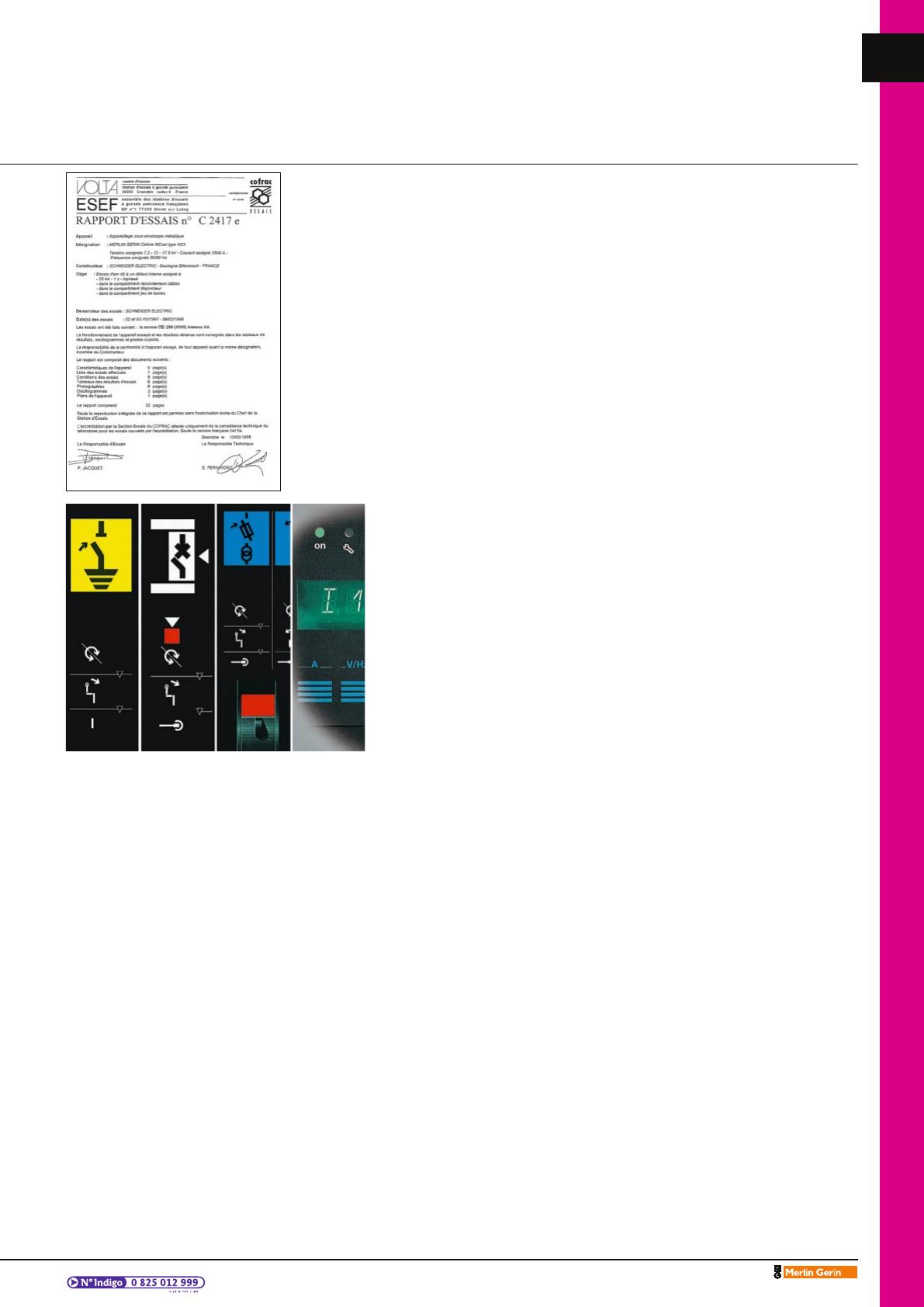

Dès la conception, MCset a pris en compte trois demandes de la part des
utilisateurs :
La sécurité
c toutes les manoeuvres sont effectuées en face avant, y compris l’accès aux
raccordements et aux jeux de barres
c les manœuvres "embrochage/débrochage" ne sont permises que porte fermée
c un ensemble de verrouillages intrinsèques interdit toute possibilité de fausse
manœuvre
c l’indicateur de présence de tension est situé en face avant
c le sectionneur de mise à la terre est doté d’un pouvoir de fermeture
c une seule manivelle avec fonction "antiréflexe" est utilisée pour toutes les
manœuvres de MCset
c une tenue à l’arc interne (option 3 ou 4 côtés) est développée pour toutes les
unités fonctionnelles.
La simplicité
c un synoptique d’utilisation compréhensible par tous
c des verrouillages et condamnations empêchant les fausses manœuvres
c des unités de protection type Sepam permettant la lecture des informations sur le
site sans appareil annexe
c un entretien se limitant à un contrôle de fonctionnement simple périodique et à un
nettoyage graissage suivant une périodicité de 5 à 10 ans
c une installation facilitée par des dimensions de génie civil identiques pour toutes
les cellules et permettant une installation des cellules contre un mur.
La fiabilité
c des essais de type ont été réalisés pour chaque performance de la gamme MCset
c la conception, la fabrication et les essais de MCset ont été réalisés selon la norme
de qualité ISO 9001: 2000
c des techniques de modélisation informatique en trois dimensions ont été utilisées
pour l’étude des champs électriques.
A004-A005.p65 11/04/05, 12:025
