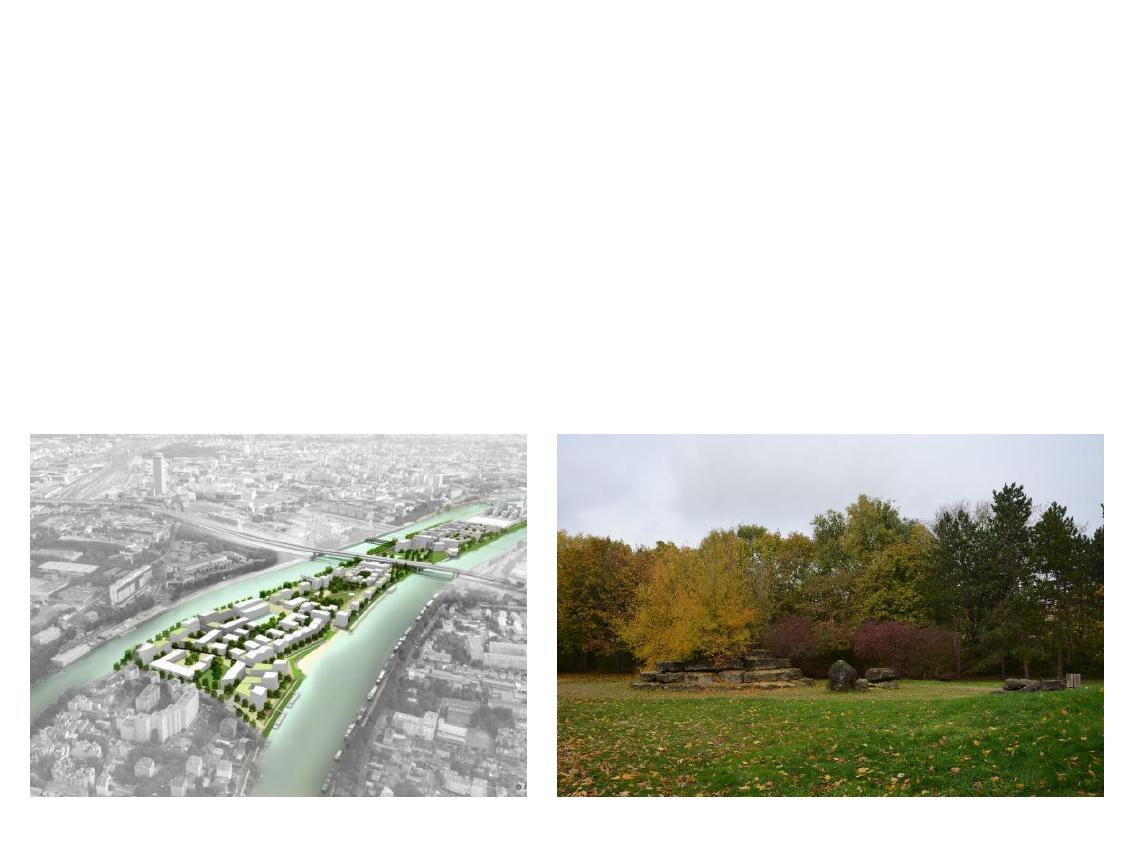

Carnet d’ itinérance La seine et la pollution Réaliser par Mohammed Chems Eddine HEZLA Encadrée par Nadine ROUDIL ATELIER , espaces public et agriculture urbaine 2020-2021 5 Inondation 1 La seine 4 Pollution 2 Le sol en contact avec la seine 3 Les déchets souterrains La seine Ile seine saint denis Photo prise par l’auteur La seine Ile seine saint denis Photo prise par l’auteur Dès le 1er contact avec le site d’intervention, l’eau a marqué notre attention soit par sa présence dans le site comme élément très important dans la structuration de ville, soit par sa position qui limite l’ile de touts les côtés, soit par son utilisation dans le transport vers le port ou une zone de stationnement des péniches et les bateaux ou soit par son impact sur l’avenir de la ville Apres le contact avec les acteurs de la ville nous avons constaté que la ville est fondé sur un passé industriel caché dans le souterrain et la démarche de ville s’oriente vers une démarche environnementale a travers la création des infrastructures écologiques tel que le Eco-quartier fluviale, le parc départemental éco-quartier fluviale, plainecommune.fr Parc départemental Photo prise par l’auteur Durant une discussion avec le directeur du parc départemental ou il nous a parler sur un sujet qui a attiré mon attention vers la pollution souterraine ‘’Malgré que c’est un parc écologique mais on ne peut pas faire de l’agriculture potagère a cause des résidus chimiques souterrains qui peut être dangereuse sur la santé humaine’’ Ces paroles ont était confirmer par M, Stéphane Berdoulet , directeur de l’association HALAGE qui travaille sur le sujet d’agriculture urbain Ces déchets tant qu'ils sont enterrés ne provoquent aucun problème pour les usagers des espaces ou pour la ville en général, mais avec la présence de l’eau sur les deux bras de la seine autour de l’ile Saint-Denis le danger sera présent plus grave ( risque d’inondation + déchets ) La seine et les ruptures La seine et les aménagements La seine et l’accessibilité La seine et la pollution Urbain La seine Transport Eau Déchets aléas Pollution Industrie Enjeux ile limite Écologie Risque Inondation Environnement Résidus Le pont ferroviaire pont d’Epinay La seine et les ruptures La seine est une limite physique de l’ile seine Saint Denis L’ile est relier par les autre commune par 5 ponts (ferroviaire viaduc,,,,,) qui travers les deux bras de la seine Pont de l'île Saint-Denis Viaduc autoroutier de L'Île-Saint-Denis pont de saint Ouen La seine et les aménagements Les berges de la seine et la berge du bras nord en particulier sont aménagées comme des espaces publics pour accueilleront les gens; Des terrasses, des transats et des restaurants sont mise en place afin de profiter des vues sur la seine Veolia - Déchetterie Professionnelle de Gennevilliers La seine et l’accessibilité Le bras sud Le bras sud est le bras mort de la seine, il s’agit de la partie non utilisé par les moyens de transport maritimes sauf les bateaux de transport des déches de la société VEOLIA ainsi pour le port de Gennevilliers La déchetterie professionnelle de Gennevilliers optimise la collecte, le traitement et la valorisation des déchets et participe au respect de l'environnement Encombrants, gravats, D3E, végétaux, bois,DIB, déchets industriels banals, verre, déchets non dangereux en mélange. Cimetière des bateaux La seine et l’accessibilité Le bras sud cette partie de la seine est aussi une cimetière des bateaux et des péniches ainsi est un endroit pour les gens qui vis au bord des bateaux La seine et l’accessibilité Le bras nord Le bras nord est accessible par les bateaux et les péniches Le paysage urbain sur cette partie est bien animé par rapport la partie sud de la seine Pollution / SITE / EAU _Quelle est la nature de pollution dans notre site d’intervention ? _Quelle est l’origine de ces déchets ? _Quel est impacté de ces résidus polluants sur les activités dans le site? _Quel est le rapport entre l’eau et ces déchets souterraines ? _Basant sur le Diagnostic environnemental du milieu souterrain et plan de gestion (Rapport Réf : CESIIF161752 / RESIIF06105-01 MO-VHU / VL / XR) élaboré le 25/11/2016 par COLAS IDFN dans le terrain 80 rue Epinay sur seine ( en face le parc départementale ) _Ainsi d'âpres nos visites de site et les rencontre avec les acteurs et nos recherche faite autours du sujet de pollution souterraine nous avons constaté que les infrastructures réalisé actuellement sont fondés sur des carcasses des voitures, des déchets industrielles et chimiques ainsi des remblais d’autre projets ECOLOGIQUE des carcasses de voitures et des bateaux des déchets industrielles Des résidus chimiques du remblais des projets Parc écologique environnementale Des Eco-quartiers POLLUTION CONFIRMATION DES DONNEES 1 - le Diagnostic environnemental du milieu souterrain (COLAS IDFN) 2 - historique des vocations économiques 1 - le Diagnostic environnemental du milieu souterrain (COLAS IDFN) La nature des déchets 1 - le Diagnostic environnemental du milieu souterrain Dans le cadre de la cession d’un terrain sis 80 rue du pont d’EPINAY à l’ILE ST DENIS (93) au Conseil Départemental de Seine Saint-Denis, la société COLAS IDFN souhaite disposer d’informations approfondies sur la qualité environnementale des terrains. Une étude historique et documentaire et un diagnostic de recherche de pollution ont été réalisés en 2004. Ces études ont mis en évidence la présence d’installations potentiellement polluantes et d’impacts en Hydrocarbures, HAP, BTEX et métaux dans les sols. Dans ce contexte, la société COLAS IDFN a missionné BURGEAP pour la réalisation d’un diagnostic environnemental complémentaire du milieu souterrain, Données disponibles sur l’état des milieux Trois études environnementales ont été réalisées au droit du site : • une étude de diagnostic environnemental du milieu souterrain (milieu sol), réalisée par le bureau d’études TAUW Environnement (référence : « R.6005159.V02 - Diagnostic environnemental », datée d’octobre 2004) ; • une étude historique et documentaire, réalisée par le bureau d’études TAUW Environnement (référence : R/6006140.V04, datée de janvier 2007) ; • une étude de diagnostic environnemental du milieu souterrain (milieux sol et eaux souterraines), réalisée par le bureau d’études Hydrogéotechnique (référence : C/D/09/G/351/J/185, datée du 26/01/2010). Historique : • La Société Nouvelle des Paveurs Réunis (SNPR) a exploité le site depuis au moins 1962. Cette société a exploité de façon intermittente une unité de stockage et production d’enrobés bitumineux, des installations de stockage et distribution de carburants, des activités de garage de véhicules (lavage, entretien et réparation) et un parc de ferrailles. Selon les archives préfectorales, des brûlages de déchets ont également eu lieu sur le site (dans les années 1980). Par ailleurs, entre septembre 1961 et août 1962, deux plaintes d’habitants d’Epinay-sur-Seine font part à la préfecture de police de nuisances (odeurs et fumées) provenant du site. Enfin, selon la société COLAS, une partie du site a été remblayée avec des boues de dragage (zone précise concernée par ce remblaiement non disponible). Diagnostics environnementaux : LE SOL Les investigations réalisées sur site lors du diagnostic réalisé par le bureau d’études TAUW en 2004 (référence : « R.6005159.V02 - Diagnostic environnemental ») ont permis de mettre en évidence les éléments suivants : • dans la partie est du site, à partir de 2 mètres de profondeur, plusieurs impacts ont été identifiés : • HAP et HCT au droit de la zone de lavage ; • HCT au droit de la zone de carburants ; • métaux lourds et benzo(a)pyrène dans la zone du parking des engins et poids lourds. • métaux lourds, HAP et HCT dans la zone de stockage de matériaux divers. • BTEX entre les dépôts de sables et le parc matériel. • dans la partie ouest du site, un impact diffus en métaux lourds et HAP a été identifié. La localisation des sondages réalisés dans le cadre de ce diagnostic Les eau souterraines Des analyses ont été réalisées sur les eaux souterraines (3 piézomètres ont été posés au droit du site dans le cadre de cette étude). Il est à noter que la profondeur des eaux souterraines prélevées n’est pas disponible. Un impact en HCT, HAP et benzène a été identifié au droit de l’un des ouvrages situé à proximité de la station-service. Les composés identifiés dans les eaux souterraines sont identiques à ceux identifiés dans les sols. Cependant, les impacts identifiés dans les eaux souterraines sont modérés. Ce constat est à rapprocher de la présence d’une couche d’argile sableuse entre 6 et 11 mètres de profondeur sousjacente à la couche de remblais mis en œuvre au droit de l’ensemble du site. Par ailleurs, les impacts les plus importants identifiés dans les sols concernent les HAP, composés peu mobiles. Enfin, au vu de la proximité du site avec la Seine, les eaux souterraines au droit du site sont en relation directe avec la Seine. Le débit de ce cours d’eau étant important, l’effet de dilution de l’impact observé est important. La problématique à prendre en compte au droit du site est donc uniquement la problématique liée aux impacts identifiés dans le milieu so 2 - historique des vocations économiques Historiques des déchets industrielles Histoire des activités XVIIe et XVIIIe siècles Territoire à caractère rural avec dominance de l’activité agricole sur les berges de la Seine et le Canal XIXe et XXe siècles Territoire à caractère industriel, industrialisation et développement des industrie lourde ( navale, chimique, métallurgique, pharmaceutique, automobile, gazière…) A partir de 1956 Désindustrialisation du territoire, délocalisation des industrie et fermeture des entrepôts, requalification des friches et installation de l’activité tertiaire b) Territoire à vocation industrielle XIXe et XXe siècles : L’évolution récente du machinisme industriel incitait de nombreux artisans installés dans Paris à chercher de nouveaux emplacements sur des terrains plus grands et meilleurs marché. Nos communes possédaient un avantage certain : des nappes phréatiques souterraines facilement exploitables, la proximité de la seine et le canal de la seine qui permettaient d’alimenter les machines à vapeur. Durant cette période le territoire été connu sous la banlieue industrielle de Paris avec l’installation d’un nombre important d’usine souvent sous forme d’entreprise familiale. Il s’agissait principalement d’industrie lourde 1 Une industrie navale à partir de 1850 localisée à Saint-Denis, Saint-Ouen et Villeneuve-la-Garenne : Établissements RARCHAERT spécialisés dans la construction et la réparation de bateaux de tous types, les Chantiers navals du Nord, les Chantiers Vandenbossche et les Chantiers navals francobelges. Maquette d’un bateau du chantier naval Rarchaer Source : Site officiel de la mairie de Villeneuve-la-Garenne b-2 Une industrie chimique et pharmaceutique à partir de 1890 des usines chimiques et pharmaceutiques commencent à s’implanter à Saint-Denis, Villeneuve la Garenne et Épinay-sur-Seine tel que : Les laboratoires pharmaceutiques POINTET, la Pharmacie Centrale de France (la plus importante fabrique de produits chimiques en France), l’entreprise pharmaceutique des MENIER… b-3 Une industrie gazière à partir de 1900 : ECFM Villeneuve-la-Garenne localisée d’une manière importante à Saint-Denis et Villeneuve- la- Garenne constituant ainsi les plus grands gazomètres d’Europe : le gazomètre de Saint-Denis, géré par la société du Gaz de Paris à l'emplacement de l'actuel Stade de France et (ECFM) devenant Gaz de France Source : Plaine Commune, projet de territoire mars 2014 Source : office de tourisme plaine commune Le gazomètre de Saint-Denis b -4 Une industrie métallurgique et automobile à partir de 1902 elle constituait le secteur industriel le plus important dans les cinq communes du territoire. En 1902, Saint-Denis comptait 18 usines métallurgiques, localisées sur la rive gauche du canal, des entreprises métallurgiques s’installaient également à Villeneuve-la-Garenne, Epinay-sur-Seine et l’île Saint-Denis. Parmi les usines importantes de ce domaine : l'entreprise DAVUM, les usines ARIES, La Manufacture de Saint-Denis. Les usines ARIES Villeneuve-la-Garenne L’installation d’industries lourdes et d’équipement au service de la capitale ont donné au territoire une forte identité de banlieue ouvrière. De ce fait, avant la désindustrialisation, le territoire comptait plus de 67% de la population active constituée d’ouvriers L’usines DAVUM Villeneuve-la-Garenne Source : Plaine Commune projet de territoire mars 2014 D'après les résultats obtenu de ces études faite sur l’ile saints dénis ainsi l’étude historique des vocations économiques du site on peut confirmer que l’ile actuellement est fondée sur des déchets industriels et chimiques qui provoquent des dangers sur l'usager de site Le risque d’inondation peut révéler ce danger pour l’ile ; d’après les recherches sur la remontée d’eau, la seine actuellement présente un danger pour l’ile de France en général et pour l’ile seine saint Denis en particulier car elle est entourée par l’eau de la seine, Ces inondations avec les déchets industriels et chimiques sont le grand soucis pour les acteurs et les responsables dans cette commune à cause de conséquences provoquées en cas d’inondation L’eau et la pollution Risque d’inondation + la présence des déchets Aléas Enjeux Les déchets souterraines La remonté d’eau ‘’inondation’’ Risque Pollution de l’ile Une crue centennale en Ile-de-France «Un jour la Seine débordera», écrit l’Institut d’aménagement et d’urbanisme (IAU) et ce jour-là, fini de rire. Dans deux films de simulation 3D, l’organisme montre quelles seraient les conséquences de l’inondation du siècle sur deux territoires particulièrement exposés : le Val-de-Marne et le nord des Hauts-de-Seine. Journale de libération Par Sibylle Vincendon — 23 février 2016 à 17:47 Historiquement l’ile saint Denis a vécu en 1910 une inondation La crue de la Seine de 1910, souvent qualifiée de crue centennale, est le plus important débordement connu de la Seine après celui de 1658. Il a touché la plus grande partie de sa vallée et, bien qu'il n'ait pas été très meurtrier, a causé d'importants dommages à l'économie régionale, en particulier à Paris. La Seine a atteint son niveau maximal, 8,62 mètres sur l'échelle hydrométrique du pont d'Austerlitz à Paris le 28 janvier. Saint Denis Saint Denis rue brise Echalas Crue de a seine prévu D’après l’Institut d’aménagement et d’urbanisme (IAU) l’ile de France est face un risque d’inondation provoqué par la remonté d’eau de la seine EU squana 2016 Les conséquences de l’inondation L’ile de France un territoire fortement exposé a une inondation centrale 435000 logement exposé 830000 personne exposé 100000 établissements exposé 750000 emplois exposée La boucle nord des hautes de seine l’un des territoire les plus exposé aux inondation 46 du territoire exposé a une crue centrale EU squana 2016 Gennevilliers 566 ha du terrain inondées 53 du terrain communal 12600 logements exposé 28500 personnes exposées 1700 établissement exposées 19500 emplois exposées Villeneuve-la-Garenne 227 ha du terrain inondés 75 du terrain communal 8450 logements exposé 21750 personnes exposées 1170 établissements exposées 7300 emplois exposées Saint Denis et l’ile saint Denis Une zone inondable urbanisée ( habitat, activités et équipement infrastructure ,etc ,,,) à plus de 95 dans les département de la petites couronne activités Habitat collectif équipements Habitat individuel saint Denis Ile saint denis Zone d’activité du val-de-seine ( VILLENEUVE-LA-GARANNE) La présence de plusieurs établissements classée au titre de la protection de l environnement ICPE avec des risque de pollutions aggravées 120établissements 3300 emplois Le port de Gennevilliers 1er plateforme portuaire d’ile de France a 401ha et 51000m² de bâtiments (entrepôts industries bureau et divers) 3,4millions de tonnes de trafic fluvial et 275 entreprise principales et 8000 emplois 51000m² de bâtiments 8000 emplois La boucle de Gennevilliers Un territoire particulièrement vulnérable a une inondation majeurs 1330ha du territoire inondé 45 du territoire Ile saint denis 50150 logements exposé 111500 personnes exposées 6950 établissements exposées 54700 emplois exposées habitat Le conséquence sur habitat et sur plusieurs centaines de bateau logements sur les rives de seine seront inaccessible Accessibilité aux immeubles Absence d’alimentation électrique et d’alimentation en eau potable Accès au étages élevés Difficulté d’évacuation des eaux sanitaire Absence de chauffage Etc. ,,,, ? Activités économique Des impacts multiples et variés sur les activité économique : Des dommages directes aux bâtiments au stocks, aux outils de production Des dommages indirects , des pertes d’activités liées à des cause multiples Approvisionnements logistique Accessibilité des salariés a l’entreprise Déficience des réseau ( électricité , communication etc,,,) Fonctionnement urbain l’inondation ou la non accessibilité au dépôts pétroliers du port de Gennevilliers : Des conséquence lourdes sur l’approvisionnement en hydrocarbures de la métropoles francilienne Conclusion Malgré les mesures prises par les auteurs dans la commune afin de dépolluer le sol ainsi les mesures préventives face au risque d’inondation , le danger menace toujours l’ile de saint Denis A travers ce carnet on peut dire que l’ile de saint Denis est face aux deux risques majeurs successives qui peut détruire les infrastructures et la vie écologique et environnementale sur l’ile ; les conséquences de risque d’inondation qui cause le deuxièmes danger c’est la remontés des déchets industriels et les résidus chimiques Ces dangers peuvent être la cause d’un disfonctionnement urbain économique et social au niveau de l’ile
