Guide d'utilisation
Pompe à chaleur aireau
6 720 644 816-00.1I
Logatherm
6 720 645 116(2010/10)
WPLs 8-16
AW/AW E 8-16
Pour l’utilisateur
Lire attentivement avant la
mise en service SVP
Sommaire
Sommaire
1
Explication des symboles et mesures de sécurité . 3
2
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.1
Généralités . . . . . . . . . . . . . . . . . . . . . . . . 4
3
Composants . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4
L'unité de commande . . . . . . . . . . . . . . . . . . . . . 6
4.1
L'appoint apporte un complément de
puissance . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.2
L'eau chaude sanitaire a la priorité sur l'eau
de chauffage . . . . . . . . . . . . . . . . . . . . . . . . 6
4.3
Le dégivrage automatique . . . . . . . . . . . . . 6
4.4
Les modes de commande du chauffage et du
refroidissement . . . . . . . . . . . . . . . . . . . . . 6
4.5
Les différents modes de fonctionnement de
l'unité de commande . . . . . . . . . . . . . . . . . 6
1.1
1.2
Explication des symboles . . . . . . . . . . . . . 3
Mesures de sécurité . . . . . . . . . . . . . . . . . 3
5
La Rego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1
Les différentes parties de la Rego . . . . . .
5.2
Utilisation du Rego . . . . . . . . . . . . . . . . . .
5.3
Onglets menu . . . . . . . . . . . . . . . . . . . . . .
7
7
7
7
6
Menu
6.1
6.2
6.3
6.4
6.5
6.6
8
8
8
9
9
9
9
7
Menu avancé . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1
Aperçu général . . . . . . . . . . . . . . . . . . . .
7.2
Chauffage/refroidissement . . . . . . . . . . .
7.3
ECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4
Horloges . . . . . . . . . . . . . . . . . . . . . . . . .
7.5
Réglage horloge . . . . . . . . . . . . . . . . . . . .
7.6
Alarme . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.7
Niveau accès . . . . . . . . . . . . . . . . . . . . . .
7.8
Rétablir valeurs d'usine . . . . . . . . . . . . . .
7.9
Désactiver alarme sonore . . . . . . . . . . . .
7.10 Version programme . . . . . . . . . . . . . . . . .
2
..................................
Températures . . . . . . . . . . . . . . . . . . . . . .
Blocage . . . . . . . . . . . . . . . . . . . . . . . . . . .
Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Paramétrer le chauffage . . . . . . . . . . . . . .
Eau Chaude supplémentaire . . . . . . . . . . .
Bloquer refroidissement circuit 2 . . . . . . .
8
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.1
Enlever la saleté et les feuilles . . . . . . . . .
8.2
Les tôles de protection . . . . . . . . . . . . . .
8.3
L'évaporateur . . . . . . . . . . . . . . . . . . . . . .
8.4
Neige et givre . . . . . . . . . . . . . . . . . . . . . .
8.5
Humidité . . . . . . . . . . . . . . . . . . . . . . . . .
8.6
Contrôle d’étanchéité . . . . . . . . . . . . . . .
8.7
Contrôlez les soupapes de sécurité . . . . .
8.8
Le filtre à particules . . . . . . . . . . . . . . . . .
15
15
15
15
15
15
15
16
16
9
Fonctions d’alarme . . . . . . . . . . . . . . . . . . . . . .
9.1
Exemple d'alarme . . . . . . . . . . . . . . . . . .
9.2
Fenêtre de menu noire . . . . . . . . . . . . . .
9.3
Protection anti-surchauffe . . . . . . . . . . . .
9.4
Alarmes et fenêtres d'avertissement . . . .
9.5
Fenêtres d'alarme . . . . . . . . . . . . . . . . . .
9.6
Fenêtres d'alarme . . . . . . . . . . . . . . . . . .
9.7
Fenêtre Informations . . . . . . . . . . . . . . . .
17
17
17
17
18
18
20
21
10 Valeurs d'usine . . . . . . . . . . . . . . . . . . . . . . . . . 22
10
10
10
13
13
14
14
14
14
14
14
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Explication des symboles et mesures de sécurité
1
Explication des symboles et mesures de sécurité
1.1
Explication des symboles
Avertissements
Dans le texte, les avertissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.
Pour les risques liés au courant électrique, le
point d’exclamation dans le triangle de signalisation est remplacé par un symbole d’éclair.
Les mots de signalement au début d’un avertissement
caractérisent le type et l’importance des conséquences
éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.
• AVIS signale le risque de dégâts matériels.
• PRUDENCE signale le risque d’accidents corporels
légers à moyens.
• AVERTISSEMENT signale le risque d’accidents
corporels graves.
• DANGER signale le risque d’accident mortels.
Informations importantes
Les informations importantes ne concernant
pas de situations à risques pour l’homme ou
le matériel sont signalées par le symbole cicontre. Elles sont limitées par des lignes
dans la partie inférieure et supérieure du
texte.
1.2
1
Mesures de sécurité
Généralités
B Lisez attentivement ce guide et conservez-le pour pouvoir vous y référer ultérieurement.
Installation et mise en service
B L'installation et la mise en service du produit doivent
impérativement être effectuées par un installateur qualifié.
Dégâts dus à une erreur d’utilisation !
Les erreurs de commande peuvent entraîner des dommages personnels et/ou matériels.
B S’assurer que les enfants ne jouent pas avec l’appareil
et ne l’utilisent pas sans surveillance.
B S’assurer que les utilisateurs savent manier l’appareil
de manière conforme.
Entretien et réparations
B Seul le personnel qualifié est autorisé à effectuer des
réparations. Les réparations mal faites peuvent nuire
gravement à la sécurité de l'utilisateur et réduire les
économies d'énergie.
B N'utilisez que des pièces de rechange d'origine.
B Il est recommandé de faire réviser l'appareil une fois
par an par un agent de maintenance agréé.
Autres symboles
Symbole
Signification
B
Étape à suivre
Æ
Renvois à d’autres passages dans le
document ou dans d’autres documents
•
Énumération/Enregistrement dans la
liste
–
Énumération/Enregistrement dans la
liste (2e niveau)
Tab. 1
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
3
2
Utilisation
2
Utilisation
2.1
Généralités
Les pompes à chaleur Logatherm WPLs 8-16 sont des
appareils qui extraient de l'énergie de l'air extérieur pour
alimenter un chauffage hydraulique. Elles permettent également de rafraîchir la maison afin de créer un climat intérieur agréable.
La pompe à chaleur est reliée à un module AW ou AW E
et éventuellement à une chaudière électrique, fioul ou gaz,
pour former une installation de chauffage complète. Il est
également possible de choisir un module AW E comprenant un appoint électrique, de façon à ce que l'installation
soit totalement autonome. Le module AW ou la chaudière
électrique, fioulfioul ou gaz fait fonction d'appoint si la
pompe à chaleur ne suffit pas, par exemple si la température extérieure devient trop basse.
L'installation de chauffage est gérée par une unité de
commande située dans le module AW ou AW E. L'unité
de commande gère et surveille le système à l'aide de différents paramètres: chauffage, eau chaude sanitaire et
autres paramètres d'exploitation. Les paramétrages sont
effectués par l'installateur et l'utilisateur sur un panneau
de commande.
Lorsque la pompe à chaleur est installée et mise en service, il existe un certain nombre de points qui doivent être
contrôlés à intervalles réguliers. Il peut s'agir par exemple
d'une alarme qui s'est déclenchée ou d'opérations
d'entretien simples qui doivent être effectuées. C'est en
premier lieu à l'utilisateur lui-même de prendre les mesures qui s'imposent et ce guide en décrit chacune des étapes. Si le problème persiste, il convient de prendre
contact avec le revendeur.
4
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Composants
3
3
Composants

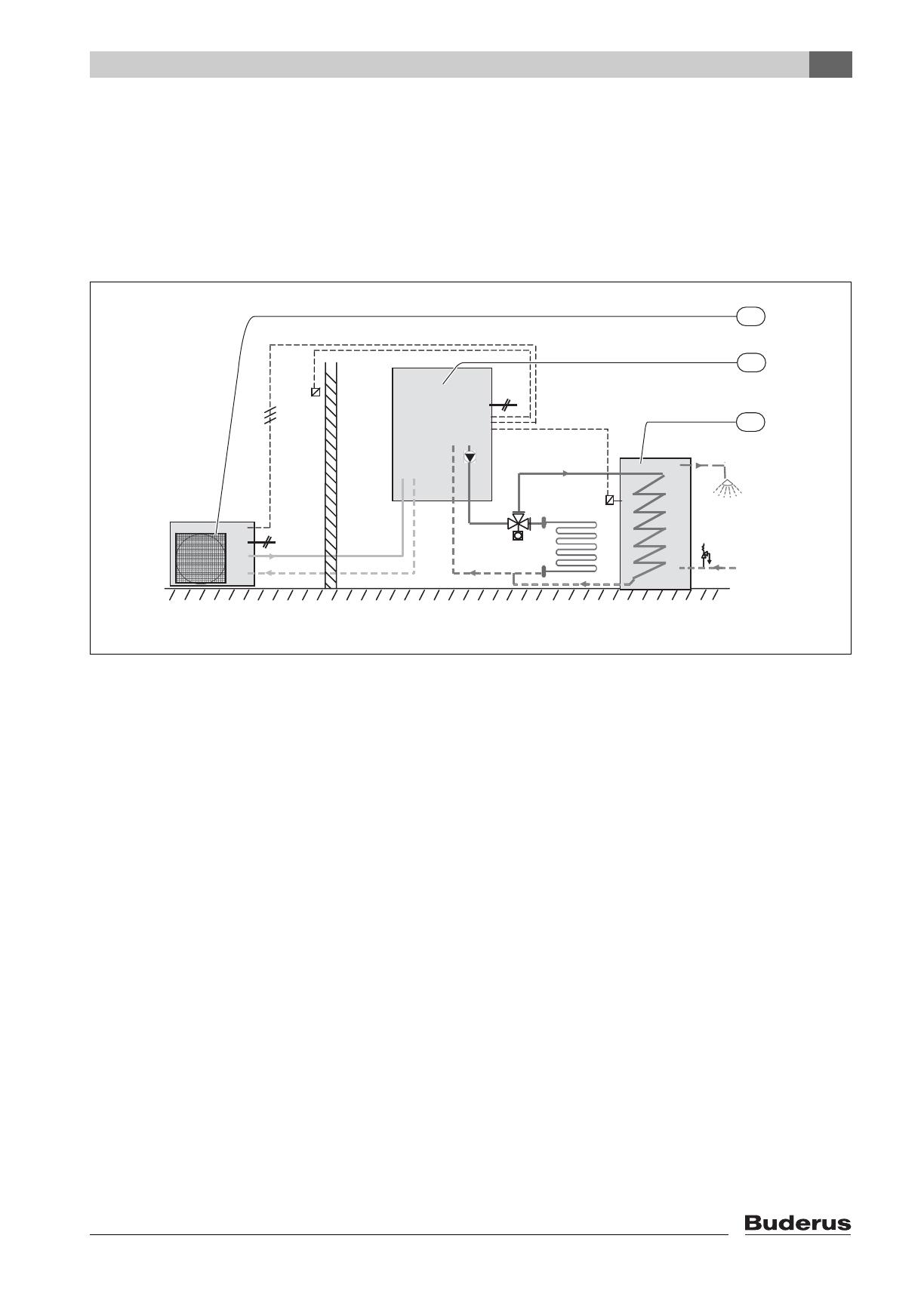

L'installation de chauffage comprend deux composants:
la pompe à chaleur, qui s'installe à l'extérieur, et le module
AW ou AW E, qui s'installe à l'intérieur. L'unité de commande est située dans le module AW ou AW E. L'installation peut être combinée avec la chaudière électrique,
fioul ou gaz en place.
1
2
T2
θ
230 V.
3
G2
DV
T3
θ
HF
M
SV
230 V.
6 720 644 817-01.1I
Fig. 1
1
2
3
T2
T3
G2
THC
HF
DV
SV
Pompe à chaleur, module AW E avec ballon ECS et plancher chauffant
Pompe à chaleur
Module AW E
Eau chaude sanitaire
Sonde de température extérieure
Sonde de température ballon ECS
Circulateur circuit de chauffage
Thermostat de sécurité
Plancher chauffant
Vanne de basculement
Soupape de sécurité
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
5
4
4
L'unité de commande
L'unité de commande
L'unité de commande gère et surveille la production de
chaleur et d'eau chaude sanitaire par la pompe à chaleur
et l'appoint de chauffage, ainsi que la production éventuelle de froid en été. La fonction de surveillance arrête la
pompe à chaleur en cas de trouble de fonctionnement
afin qu'aucune pièce vitale ne soit endommagée.
4.1
L'appoint apporte un complément
de puissance
Si la pompe à chaleur ne suffit pas pour chauffer correctement la maison ou si elle s'est arrêtée du fait que la température extérieure est trop basse, l'apport d'un appoint
est nécessaire. Cet appoint est apporté par le module
AW E ou la chaudière électrique, fioul ou gaz associée à
un module AW. Il est à noter que lorsque la pompe à chaleur est en service, l'appoint donne seulement la puissance que la pompe à la chaleur n'arrive pas à produire.
Lorsque la pompe à chaleur est de nouveau capable
d'assurer seule le chauffage, l'appoint est coupé.
4.2
L'eau chaude sanitaire a la priorité
sur l'eau de chauffage
Dans une maison chauffée par un circuit d'eau chaude, on
fait la distinction entre l'eau de chauffage et l'eau chaude
sanitaire. L'eau de chauffage est utilisée par les radiateurs
et les planchers chauffants tandis que l'eau chaude sanitaire est utilisée pour les douches et les robinets d'eau
courante.
L'unité de commande fait en sorte le chauffage de l'eau
chaude sanitaire passe avant le chauffage de l'eau de
chauffage. Le réservoir est équipé d'une sonde qui
mesure la température de l'eau chaude sanitaire.
4.3
Le dégivrage automatique
Si la température extérieure tombe en dessous de
+10°C, du givre risque de se former sur l'évaporateur.
Lorsque le dépôt de givre finit par gêner le flux d'air à travers l'évaporateur, le dégivrage automatique commence.
Le dégivrage est commandé par une vanne à quatre
voies. La vanne inverse le sens d'écoulement du fluide frigorigène dans le circuit de façon à ce que le gaz chaud
provenant du compresseur fasse fondre le givre déposé
sur les ailettes de l'évaporateur.
4.4
Les modes de commande du chauffage et du refroidissement
L'unité de commande gère le chauffage en se basant sur
les informations fournies par des sondes placées à l'extérieur et à l'intérieur. Une sonde est placée sur le mur extérieur de la maison (le mur le plus froid et le moins exposé
au soleil). Une autre sonde est placée au centre de la maison. Les deux sondes communiquent la température extérieure et la température ambiante à l'unité de commande.
La pompe à chaleur règle automatiquement le chauffage
de la maison en fonction de la température extérieure.
L'utilisateur choisit lui-même la température de chauffage
en fonction de la température extérieure, à l'aide de la
sonde d'ambiance et de la courbe de chauffe dans l'unité
de commande. La courbe montre la température de
départ de l'eau de chauffage en fonction de la température extérieure. Une courbe plus basse donne une température de départ plus basse et par conséquent des
économies d'énergie plus importantes.
Le signal de la sonde d'ambiance influe sur la température
de départ de la courbe de chauffe. Par exemple, celle-ci
est diminuée lorsque la sonde d'ambiance indique une
température plus élevée que celle qui a été demandée.
Seule la pièce dans laquelle se trouve la sonde d'ambiance peut influer sur le changement de température.
4.5
Les différents modes de fonctionnement de l'unité de commande
Lorsqu'une pompe à chaleur est installée, celle-ci doit
être paramétrée selon un mode de fonctionnement spécifique. Le mode de fonctionnement est le comportement
de la pompe à chaleur en fonction du contexte technique,
par exemple la présence d'une chaudière électrique,
mazout ou gaz.
C'est à l'installeur de configurer la pompe à chaleur de
façon à ce qu'elle soit correctement paramétrée pour le
mode de fonctionnement prévu et autres conditions techniques.
4.5.1 Pompe à chaleur avec appoint électrique
Lorsque la pompe à chaleur est utilisée avec le module
AW E, cela implique que le module inclut un appoint électrique pour le chauffage et que le circuit ne produit pas
d'eau chaude sanitaire.
4.5.2
Pompe à chaleur avec vanne mélangeuse
d'appoint
Lorsque la pompe à chaleur est utilisée avec le module
AW, cela implique que la PAC travaille avec un appoint
fournit par une chaudière électrique/fioul/gaz pour le
chauffage et que le circuit ne produit pas d'eau chaude
sanitaire.
6
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
La Rego
5
5
La Rego
Le panneau de commande permet d'effectuer tous les
paramétrages et affiche les alarmes.
5.2
Le panneau de commande est situé en façade du module
hydraulique AW ou AW E.
B Tournez le bouton dans le sens anti-horaire pour descendre dans les menus.
B Tournez le bouton dans le sens horaire pour monter
dans les menus.
B Appuyez sur le bouton pour valider la sélection lorsque
la ligne souhaitée a été sélectionnée.
5.1
Les différentes parties de la Rego
1
2
3
4
6 720 644 817-02.1I
Fig. 2
1
2
3
4
Utilisation du Rego
Le bouton sélecteur permet de parcourir les menus.
En haut et en bas de chaque sous-menu se trouvent des
flèches de retour pour revenir au menu précédent.
B Appuyez sur le bouton sélecteur lorsque la flèche de
retour est sélectionnée.
5.2.1 Symboles
Dans la partie inférieure de la fenêtre de menu s'affichent
des symboles correspondant aux différentes fonctions et
composants en service.
Voyant indicateur
Interrupteur
Fenêtre menu
Bouton sélecteur
Voyant indicateur
• Le voyant luit en vert : Interrupteur en position ON.
• Le voyant clignote en vert :Interrupteur en position
OFF.
• Voyant éteint : Pas de tension à l'unité de commande.
• Le voyant clignote en rouge : Une alarme s'est
déclenchée et n'a pas été validée (Æ Chapitre 9).
• Le voyant luit en rouge : Une panne s'est produite.
Voir (Æ 9.1)
Bouton sélecteur
Le bouton sélecteur sert à parcourir les menus et à changer les valeurs des paramètres. Le bouton sélecteur permet aussi de valider les sélections.
Interrupteur
L'interrupteur a pour fonction de mettre en marche et
d'arrêter l'installation de chauffage.
Fenêtre menu
1
2
3
4
5
6
7
8
9
10
11
12
6 720 644 816-35.3I
Fig. 4
1
2
3
4
5
6
7
8
9
10
11
12
5.3
Compresseur
Refroidissement
Appoint
Entrée externe
Mode eau chaude sanitaire
Pic d'eau chaude sanitaire
ECS supplémentaire
Programmation
Chauffage
Alarme
Mode vacances
Dégivrage
Onglets menu
Les menus sont divisés en quatre niveaux différents suivant les fonctions.
6 720 614 543-04.1I
Fig. 3
• Température Niveau client, vue d'ensemble des
réglages du chauffage
• Blocage Niveau client, fonctions pour les blocages
• Menu Niveau client : les fonctions les plus courantes
• Menu avancé Niveau client : autres fonctions.
Les utilisateurs de l'installation de chauffage n'ont accès
qu'aux niveaux client.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
7
6
Menu
6
Menu
La fenêtre de réglage pour le refroidissement
apparaît uniquement si le mode de fonctionnement chauffage/refroidissement a été
choisi.
6.1
La fenêtre Températures affiche également
les valeurs V et H. Dans l'exemple, V est de
20,0°C et H de 35°C. Pour des explications
concernant les valeurs V et H, voir ÆChapitre 7.2.
Les menus du circuit hydraulique 2 ne s'affichent que si un module de gestion d‘un
deuxième circuit a été installé.
6.2
Après avoir augmenté ou diminué la température de chauffage, attendez au minimum 24
heures avant de modifier à nouveau la température.
6.2.1 Bloquer l'appoint ?
Cette fonction permet d'autoriser ou de bloquer l'appoint
électrique ou par vanne mélangeuse. Bloqué (Non) est la
valeur réglée en usine.
Blocage
Les options de blocage suivantes sont disponibles dans
l'unité de commande :
Pour bloquer l'appoint :
Températures
Sous Températures s'affichent les températures communiquées par les sondes les plus importantes pour la
gestion du chauffage et de l'eau chaude sanitaire.
B Sélectionner Températuresdans le menu
1
2
3
4
B Sélectionner Bloquer l'appoint?
B Sélectionner Oui
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
6.2.2 Bloquer eau chaude
Cette fonction permet d'autoriser ou de bloquer l'eau
chaude. Bloqué (Non) est la valeur réglée en usine.
Pour bloquer l'eau chaude sanitaire :
Fig. 5
B Sélectionner Bloquer eau chaude
B Sélectionner Oui
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
1
2
3
4
6.2.3 Bloquer chauffage
Cette fonction permet d'autoriser ou de bloquer le chauffage. Bloqué (Non) est la valeur réglée en usine.
6 720 645 116-05.1I
Sonde d'ambiance
Sonde de température extérieure
Sonde de température de départ
Sonde de température eau chaude sanitaire (accessoire)
Sonde d'ambiance apparaît uniquement si une sonde
d'ambiance a été installée. La sonde communique la température de la pièce où elle se trouve.
Sonde de température extérieure: indique la température extérieure.
Sonde de départ: indique la température de départ de
l'installation de chauffage, autrement dit la température de
l'eau de chauffage qui part alimenter le circuit de chauffage.
Sonde ECS: indique la température dans la partie inférieure du réservoir extérieur du réservoir eau chaude sanitaire. Cette température est d'environ 5°C inférieure à la
température de l'eau chaude sanitaire contenue dans le
réservoir intérieur.
8
Pour bloquer le chauffage :
B Sélectionner Bloquer chauffage
B Sélectionner Oui
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
6.2.4 Bloquer refroidissement
La fonction permet d'autoriser ou de bloquer le mode
refroidissement. Bloqué (Oui) est la valeur réglée en
usine.
Pour autoriser le mode refroidissement :
B Sélectionnez Bloquer refroidissement dans le
menu.
B Sélectionnez Non.
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Menu
6.3
6
Menu
Dans le Menu apparaissent les fonctionnalités pour lesquelles l'installation de chauffage est configurée. Par
exemple ECS supplémentaire n'apparaît que si un balloneau chaude sanitaire est raccordé.
6 720 645 116-06.1I
Fig. 6
6.4
Paramétrer le chauffage
6 720 645 116-07.1I
Fig. 7
B Sélectionner Paramétrage température ambiantedans le menu.
B Indiquez la température ambiante souhaitée. Min =
+10°C,
max = +35°C.
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
Sous Menu avancé, vous pouvez définir l'influence de la
sonde d'ambiance sur le chauffage (Æ Chapitre 7.2.2).
Le paramétrage du circuit de chauffage 2 s'effectue de la
même manière.
6.5
Eau Chaude supplémentaire
La fonction ECS supplémentaire s'utilise pour élever
temporairement la température de l'eau chaude sanitaire
à 65°C. La pompe à chaleur fait alors appel au chauffage
d'appoint.
B Sélectionnez ECS supplémentaire dans le menu.
B Indiquez le nombre d'heures en tournant le bouton
sélecteur: dans le sens horaire pour augmenter, dans
le sens contraire pour diminuer.
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
6.6
Bloquer refroidissement circuit 2
La fonction s'utilise pour bloquer ou autoriser le mode
refroidissement pour un éventuel deuxième circuit hydraulique. Le paramétrage s'effectue de la même manière
qu'au paragraphe 6.2 précédent.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
9
7
7
Menu avancé
Menu avancé
Sous Menu avancé se trouvent plusieurs fonctions supplémentaires qui peuvent être utilisées afin de modifier le
comportement de l'installation de chauffage.
Pour accéder à Menu avancé:
B Enfoncez le bouton sélecteur pendant environ 5 secondes.
7.2
Chauffage/refroidissement
Ce chapitre décrit une manière plus précise de paramétrer le chauffage et le refroidissement par rapport à celle
décrite sous Menu.
7.2.1
Température de chauffage
T1(˚C)
7.1
Aperçu général
80
Menu avancé
Sous-menus
70
Chauffage/refroidissement
Température du circuit de
chauffage
60
Paramétrage sonde
d'ambiance
50
40
Programmes horaires
30
Saison de chauffage
20
Chauffage, durée max. de
service si demande ECS
10
20
15
10
5
0
-5
-10
-15
-20
-25
-30
-35
T2(˚C)
Paramètres de refroidissement
6 720 614 789-16.3I
Température chauffage 2
Eau chaude sanitaire
(si ballon ECS installé)
ECS supplémentaire
Pic d'eau chaude sanitaire
Température ECS
Programmation ECS
Horloges
Démarrage compresseur
Réglage horloge
Réglage date
Réglage heure
Alarme
Journal des alarmes
Journal des avertissements
Niveau accès
Rétablir valeurs d'usine
Désactiver alarme
sonore
Version programme
Tab. 2 Menu avancé
10
Fig. 8
T1
T2
Courbe de chauffe, chauffage au sol
Température de départ
Température extérieure
La courbe de chauffe détermine la relation entre la température extérieure et la température de départ. Il est possible de modifier les valeurs extrême gauche V et extrême
droite H ou les valeurs intermédiaires, à intervalle de cinq
degrés.
À la livraison de la pompe à chaleur, la courbe
est définie comme suit: V=20 et H=35.
V=22, H=30: plancher chauffant, revête
ment carrelage.
V=22, H=35: plancher chauffant, revêtement
parquet.
V=20, H=55: radiateurs.
L'inclinaison de la courbe et la valeur extrême droite
varient en fonction de la température minimale extérieure
définie par l'installateur.
Pour définir la courbe de chauffe :
B Sélectionner Courbe de chauffe dans le menu Température de chauffage.
B Sélectionnez le paramètre que vous voulez modifier en
tournant le bouton.
B Validez votre sélection en appuyant une fois sur le bouton.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Menu avancé
7
6 720 614 543-14.1I
6 720 614 543-11.3I
Fig. 9
Fig. 13
B Modifiez la valeur en tournant le bouton.
B Appuyez une fois sur le bouton et sélectionnez. Enregistrer en tournant le bouton.
Pour régler l'influence de la sonde d'ambiance sur le
chauffage, il faut augmenter ou diminuer le Facteur de
changement.
B Sélectionner Influence de la sonde d'ambiancedans le menu.
B Sélectionner Facteur de changement dans le sousmenu.
B Indiquez la valeur souhaitée en tournant le bouton. Min
= 0, Max = 10.
B Appuyez une fois sur le bouton et sélectionnez. Enregistrer en tournant le bouton.
6 720 614 543-12.1I
Fig. 10
Pour terminer la fonction Courbe de chauffe:
B Tournez le bouton jusqu'à ce qu'une flèche de retour
s'affiche.
6 720 614 543-13.2I
Fig. 11
Délai de blocage: l'influence de la sonde d'ambiance
sur le chauffage est bloquée pendant une durée définie
après une période de baisse du chauffage pour permettre
à la pompe à chaleur d'augmenter la température de
départ à un rythme moins rapide.
7.2.3 Programmes horaires
Programme chauffage permet d'augmenter ou de diminuer la température en fonction du jour de la semaine et
de l'heure.
La programmation est déconseillée dans les
conditions normales d'exploitation en raison
de l'effet négatif sur la consommation énergétique.
B Appuyez une fois sur le bouton.
7.2.2
Paramétrage sonde d'ambiance
6 720 614 543-07.1I
Fig. 12
Pour paramétrer la température ambiante souhaitée :
B Sélectionner Paramétrage température ambiantedans le menu.
B Indiquez la température ambiante souhaitée. Min =
+10°C,
max = +35°C.
B Sélectionner Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
B
B
B
B
B
B
Sélectionner Programme chauffage dans le menu.
Sélectionner Jour et heure.
Indiquez le jour de la semaine et l'heure.
Sélectionnez le mode Marche.
Sélectionner Enregistrer.
Sélectionner Changement de température et attribuez la valeur souhaitée. Min = -20°C, Max = +20°C.
B Sélectionner Enregistrer.
Pour supprimer une programmation :
B Rappelez la programmation comme précédemment.
B Sélectionnez le mode Arrêt.
Intervalle sonde d'ambiance concerne uniquement les
sondes d'ambiance à bus CAN. Ce paramètre permet de
modifier les valeurs maximum et minimum de la sonde
d'ambiance. Un intervalle de 6 °C signifie que la sonde
d'ambiance est réglable de +/-3 °C.
Influence de la sonde d'ambiance: indique que
l'influence de la sonde sur le chauffage est réglable.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
11
7
Menu avancé
Refroidissement programmé jour/heure
B Sélectionner Refroidissement programmé jour/
heure dans le menu.
B Sélectionner Jour et heure.
B Indiquez le jour de la semaine et l'heure.
B Sélectionnez le mode Marche.
B Sélectionner Enregistrer.
Pour supprimer une programmation :
B Rappelez la programmation comme précédemment.
B Sélectionnez le mode Arrêt.
• Arrêt appoint chauffage options de l'appoint, vanne
mélangeuse appoint
• Arrêt appoint ECS options de l'appoint, vanne mélangeuse appoint
• Réponse ventilateur
• Thermostat de sécurité
Seuls les choix activés s'affichent. Tous les
choix sont activés en même temps par l'entrée externe.
7.2.5
Saison de chauffage
Vacances permet de diminuer (ou d'augmenter) la température entre deux dates définies.
B Sélectionner Vacances dans le menu.
B Sélectionnez les dates de début et de fin selon le format année-mois-jour.
B Sélectionner Enregistrer.
B Sélectionner Changement de température et attribuez la valeur souhaitée. Min = -20°C, Max = +20°C.
Pour annuler la fonction :
B Sélectionner Vacances.
B Changez la date de fin en une date avant la date de
début.
7.2.4 Entrée externe 1/Entrée externe 2
Lorsque Entrée externe 1/Entrée externe 2 est activé,
l'unité de commande exécute les fonctions choisies. Lorsque l'entrée externe n'est plus active, l'unité de commande retourne en mode normal.
Sélectionnez la ou les fonctions à exécuter lorsque
Entrée externe 1/Entrée externe 2 est activé :
B Changement de température, paramétrez le nombre de degrés de changement de la température de
départ.
B Bloquer refroidissement, sélectionnez Oui si le
mode refroidissement doit être bloqué.
Réglages installateur
Outre Changement de température et Bloquer
refroidissementl'installateur peut avoir effectué plusieurs choix concernant l'entrée externe. Ceux-ci s'affichent dans ce menu mais ne peuvent être modifiés au
niveau client.
• Arrêter le chargement d'eau chaude sanitaire
signifie que la production d'eau chaude sanitaire par la
pompe à chaleur est inhibée.
• Arrêt production chauffage
• Appoint seulement? signifie que le fonctionnement
de la pompe à chaleur est inhibé.
• Limiter à la puissance électrique à signifie que la
puissance maximale de l'appoint est limitée à la valeur
prédéfinie. Ce choix est utilisé pour la gestion tarifaire,
options d'appoint appoint électrique 3 étages.
12
6 720 645 116-13.1I
Fig. 14
La pompe à chaleur et l'appoint produisent de la chaleur
uniquement lorsque la température extérieure est inférieure à la valeur du paramètre Limite saison de chauffage.
Pour éviter que la pompe à chaleur ne démarre et ne
s'arrête trop fréquemment lorsque la température extérieure est proche de la valeur limite, l'activation de cette
fonction est retardée grâce au paramètre Retard.
Limite démarrage direct: le retardement est ignoré et
la production de chaleur démarre aussitôt que la température extérieure tombe en dessous de la limite définie.
7.2.6
Chauffage, durée max. de service si
demande ECS
Cette fonction assure la demande d'eau chaude sanitaire
lors du chauffage. La durée est paramétrable entre 0 et
60 minutes.
7.2.7 Paramètres de refroidissement
Modification température ambiante est le nombre de
degrés de changement de température que la sonde
d'ambiance doit enregistrer pour que le mode refroidissement soit activé.
Paramètres saison refroidissement
Délai saison de refroidissement
Le basculement en mode refroidissement est retardé pour
éviter que la pompe à chaleur ne démarre et ne s'arrête
(trop) fréquemment lorsque la température extérieure est
proche de la limite pour la saison de refroidissement.
Lorsque le refroidissement est distribué par le sol, il est
déconseillé d'avoir un retardement inférieur à 7heures.
7.2.8 Température circuit 2
B Le paramétrage s'effectue de la même manière qu'au
chapitre 7.2.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Menu avancé
7.3
ECS
Les menus concernant le paramétrage de l'eau chaude
sanitaire permettent de modifier les réglages du mode
-'eau chaude sanitaire et n'apparaissent que lorsqu'un
chauffe-eau est installé.
La fonction ECS supplémentaire s'utilise pour élever
temporairement la température de l'eau chaude sanitaire
à 65°C. La pompe à chaleur fait alors appel au chauffage
d'appoint.
7
ECS, durée max. de service si demande de chauffage permet de paramétrer la durée maximale de service
d'eau chaude sanitaire en cas de demande de chauffage.
La durée est paramétrable entre 5 et 60 minutes.
Programmation ECS permet d'arrêter complètement le
chargement d'eau chaude sanitaire afin d'économiser de
l'énergie. La mesure est surtout intéressante en période
tarifaire pleine mais pénalise l'approvisionnement en eau
chaude sanitaire. La procédure est identique aux autres
programmations.
7.4
Horloges
6 720 614 543-08.1I
Fig. 15
B Sélectionnez ECS supplémentaire dans le menu.
Indiquez le nombre d'heures en tournant le bouton
sélecteur: dans le sens horaire pour augmenter, dans
le sens contraire pour diminuer.
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
Lorsque vous sélectionnez Enregistrer, la fonction
prend effet aussitôt.
6 720 645 116-14.1I
Fig. 18
Le régulateur est équipé de plusieurs horloges. Leur statut est affiché dans le menu Horloges.
ECS supplémentaire
Affiche le temps restant avant l'obtention de l'ECS supplémentaire.
Enclenchement appoint
Affiche le compte à rebours avant l’enclenchement du
chauffage d’appoint.
6 720 614 543-16.1I
Fig. 16
B Paramétrez la Température d'arrêt souhaitée.
B Sélectionnez Enregistrer pour sauvegarder la modification ou Annuler pour retourner sans sauvegarder.
Pour consulter le temps qui reste pour ECS supplémentaire, allez au menu Horloges.
Pic d'eau chaude sanitaire permet de programmer un
intervalle périodique d'augmentation de la température de
l'eau chaude sanitaire. Par exemple, si on attribue au paramètre la valeur 7 jours, la température monte à 65°C environ tous les 7 jours. Le paramètre Heure de début
indique à quelle heure l'augmentation de température doit
commencer.
Retardement vanne mélangeuse
Affiche le temps restant avant l’activation de la vanne
mélangeuse, une fois le compte à rebours du chauffage
d’appoint terminé.
Retard mode alarme
Après l’enclenchement d’une alarme, affi che le temps
restant avant l’activation du chauffage d’appoint.
Démarrage compresseur
Affiche le temps restant avant le démarrage du compresseur.
Chauffage, temps de service si demande ECS
Affiche le temps restant avant la désactivation du mode
chauffage en cas de demandes concurrentes de production d’eau chaude.
ECS, temps de service si demande de chauffage
Affiche le temps restant avant l’arrêt de la production
d’eau chaude en cas de demandes concurrentes de production de chaleur.
6 720 614 543-17.1I
Fig. 17
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
13
7
7.5
Menu avancé
Réglage horloge
7.7
Niveau accès
La pompe à chaleur a des fonctions qui sont dépendantes
de la date et de l'heure. Il est donc essentiel que ces données soient correctes.
Ce menu est utilisé par l'installateur et l'agent de maintenance. Niveau 0 = client, c'est la valeur par défaut.
Pour régler la date et l'heure :
B Sélectionner Réglage horloge dans le menu avancé.
7.8
Rétablir valeurs d'usine
6 720 614 543-19.1I
6 720 614 488-24.1I
Fig. 19
B Sélectionner Réglage date pour ajuster. Veuillez
noter l'ordre Année-Mois-Jour.
Fig. 22
Pour annuler tous les changement et rétablir les valeurs
d'usine :
B Sélectionner Rétablir valeurs d'usine.
B Sélectionner Oui.
B Sélectionner Enregistrer.
Ceci n'a aucun effet sur les paramétrages effectués au
niveau Installateur/Maintenance.
6 720 614 488-25.1I
Fig. 20
B Sélectionner Réglage heure pour modifier le réglage
au moyen du bouton sélecteur.
7.6
Alarme
Toutes les alarmes et mises en garde qui sont enregistrées sont horodatées. S'il y a un symbole d'alarme dans
la fenêtre menu, cela signifie que l'alarme est toujours
active et nécessite une action. (Æ Chapitre 9).
7.9
Désactiver alarme sonore
Lorsqu'une alarme se produit, une fenêtre d'alarme s'affiche et un signal d'avertissement se fait entendre. Ce
signal d'avertissement s'arrête si l'alarme est acquittée ou
si elle disparait (Æ Chapitre 9).
Pour désactiver l'alarme sonore :
B Sélectionner Désactiver alarme sonore.
B Sélectionner Oui.
B Sélectionner Enregistrer.
7.10 Version programme
La version du programme de l'unité de commande s'affiche. Si vous devez contacter l'installateur ou le revendeur,
il peut être utile d'avoir ce renseignement sous la main.
6 720 614 543-18.1I
Fig. 21
Pour accéder à la fonction :
B Sélectionner Alarme.
B Sélectionner Journal des alarmes.
14
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Entretien
8
Entretien
Bien que la pompe à chaleur exige très peu d'entretien,
elle nécessite néanmoins un minimum d'attention pour
fonctionner de manière optimale. Contrôlez les points suivants deux ou trois fois par an:
8.4
• Enlever la saleté et les feuilles
• Les tôles de protection
• L'évaporateur
B Avec une brosse, enlevez doucement la neige des
lamelles.
DANGER : La pompe à chaleur est alimentée en courant 220V.
B Coupez l'alimentation électrique principale avant toute intervention.
8.1
Afin de prévenir le dépôt de givre, la pompe à chaleur est
équipée d'un dégivreur automatique. En cas de problème,
celui-ci peut nécessiter un réglage. Contactez votre
revendeur.
8.5
Les tôles de protection
Avec le temps, la poussière et d'autres particules salissantes s'accumulent sur la pompe à chaleur.
8.3
L'évaporateur
Si un dépôt s'est formé (de poussière ou de saleté) sur la
surface de l'évaporateur (lamelles de batterie), celui-ci
doit être nettoyé.
AVERTISSEMENT : Les lamelles en aluminium sont fines et fragiles. Attention à ne pas
les endommager. Ne passez jamais un chiffon sur les lamelles.
B Pour éviter tout risque de coupure, portez
des gants.
B La puissance du jet d'eau ne doit pas être
excessive.
Humidité
AVIS : Si de l'humidité apparaît souvent près
du module AW ou AW E, du ventilo-convecteur ou du mélangeur, cela peut signifier que
l'isolation contre la condensation est défectueuse.
B Coupez la pompe à chaleur et contactez
le revendeur si de l'humidité apparaît près
d'un des composants du circuit de chauffage.
Enlever la saleté et les feuilles
B Au besoin, nettoyez l'extérieur avec un chiffon humide.
B Les rayures et les dommages sur les tôles extérieures
doivent être recouverts de peinture antirouille.
B Protégez la peinture avec de la cire de carrosserie
automobile ordinaire.
Neige et givre
Dans certaines zones géographiques ou pendant les
périodes fortement neigeuses, de la neige risque de rester bloquée à l'intérieur de la grille de protection au dos.
B Utilisez une brosse pour enlever les saletés et les
feuilles de la pompe à la chaleur.
8.2
8
8.6
Contrôle d’étanchéité
Conformément à la législation française en vigueur
(Décret n° 2007-737 du 7 mai 2007 relatif à certains fluides frigorigènes utilisés dans les équipements frigorifiques et climatiques), une pompe à chaleur contenant plus
de 2 kg de fluide frigorigène R410A doit être vérifiée
périodiquement par un opérateur agréé.
C'est donc une obligation pour le propriétaire d'un
modèle Logatherm WPLs de faire contrôler son circuit de
refroidissement par un technicien agréé. Le contrôle
d'étanchéité doit être effectué lors de l'installation et
ensuite répété tous les 12 mois.
B Veuillez contacter votre installateur.
Pour nettoyer l'évaporateur :
B Vaporisez du produit nettoyant sur les lamelles de l'évaporateur au dos de la pompe à chaleur.
B Rincez les dépôts et le produit nettoyant à l'eau.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
15
8
8.7
Entretien
Contrôlez les soupapes de sécurité
8.8
Le filtre à particules
Le contrôle de la soupape de sécurité doit
être effectué 1 à 2 fois par an.
De l'eau peut suinter de la sortie de la soupape de sécurité. La soupape de sécurité ne
doit jamais être fermée.
Le filtre à particules s'installe sur le tuyau de
retour du condensateur/de la vanne de basculement.
Le filtre à particules empêche que des particules ou des
saletés n'entrent dans le condensateur/la vanne de basculement. La filtre finit par se colmater et doit être nettoyé.
B Contrôlez le fonctionnement de la soupape de sécurité
pour l'eau chaude sanitaire en appuyant sur la commande de la soupape. (on atteint la commande en passant la main sur le dessous du module AW ou AW E)
B Vérifiez que le flexible de trop-plein de la soupape de
sécurité n'est pas obstrué.
8.7.1
1
Emplacement de la soupape de sécurité sur
le module AW avec vanne mélangeuse
d'appoint
2
3
6 720 614 050-34.1D
Fig. 24
1
2
3
Crible
Bague d'arrêt
Couvercle d'étanchéité
Pour nettoyer le filtre à particules :
B Arrêtez la pompe à chaleur à l'aide du bouton ON/OFF.
B Fermez la vanne et dévissez le couvercle d'étanchéité.
B Desserrez la bague d'arrêt qui maintient le crible dans
la vanne. Utilisez la pince spéciale fournie.
B Sortez le crible de la vanne et rincez-le à l'eau.
B Reposez le crible, la bague d'arrêt et le couvercle
d'étanchéité.
B Ouvrez la vanne et démarrez la pompe à chaleur en
appuyant sur ON/OFF.
1
6 720 644 817-04.1I
Fig. 23 Soupape de sécurité module AW avec vanne
mélangeuse appoint
1
16
Emplacement de la soupape de sécurité
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
9
Fonctions d’alarme
9
Fonctions d’alarme
L'unité de commande a une fonction de surveillance avancée qui donne l'alarme en cas d'imprévu. La plupart des
alarmes sont remédiables par l'utilisateur lui-même. On ne
court jamais le risque de provoquer des dommages si une
alarme se déclenche une ou deux fois. Si l'alarme persiste, contactez le revendeur ou l'agent de maintenance.
9.3
9.1
B Réarmez la protection antisurchauffe en enfonçant le
bouton avec force.
Exemple d'alarme
Lorsqu'une alarme se produit, une fenêtre d'alarme s'affiche et un signal d'avertissement se fait entendre. La fenêtre d'alarme indique la cause ainsi que l'heure et la date
où elle est survenue.
Protection anti-surchauffe
Un bouton de réarmement de la protection antisurchauffe
du thermoplongeur est placé sur l'armoire électrique du
module AW E (ne concerne pas le module AW avec
vanne mélangeuse appoint). Cette protection ne doit normalement pas se déclencher.
Si la protection antisurchauffe se déclenche fréquemment, appelez immédiatement un agent de maintenance.
6 720 614 543-22.1I
Fig. 25
Appuyant sur le bouton sélecteur lorsque Valider est
sélectionné, le symbole d'alarme disparaît de la fenêtre
menu et du journal des alarmes, et le signal sonore
s'arrête. La pompe à chaleur redémarre au bout de 15
minutes existant toujours une demande de chauffage.
Si la panne n'est pas corrigée, le symbole d'alarme (Æ 10,
figure 4) reste allumé et le voyant rouge passe du mode
clignotant au mode continu. Chaque alarme qui survient
est enregistrée dans le journal des alarmes où toutes les
alarmes sont répertoriées. Les alarmes actives se reconnaissent au fait que le symbole d'alarme est allumé.
1
Le symbole d'alarme apparaît aussi bien pour les alarmes
dans la pompe à chaleur que pour les alarmes dans le
module AW. Si une alarme est survenue dans les deux
unités, deux symboles d'alarme s'affichent.
9.2
Fenêtre de menu noire
Cause probable 1: Problème de fusible. Vérifier
dans l'armoire à fusibles de la maison.
B Vérifier que les fusibles sont intacts.
B Remplacer le fusible ou réarmer le disjoncteur automatique au besoin.
6 720 644 817-07.1I
Fig. 26 Module AW avec appoint électrique
1
Protection antisurchauffe
La pompe à chaleur se remet automatiquement en marche 15 minutes après que le problème ait été réglé.
9.2.1
Cause probable 2: Le fusible du module AW
a sauté.
B Contactez le revendeur.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
17
9
9.4
Fonctions d’alarme
Alarmes et fenêtres d'avertissement
Une alarme peut se déclencher pour différentes raisons.
Toutefois, il n'y a aucun risque à réarmer une alarme.
Cette section décrit l'ensemble des alarmes qui peuvent
se présenter dans la fenêtre menu. La description donne
une idée générale du caractère de l'alarme et de ce qui
peut être fait pour y remédier.
9.5
Descriptions des fenêtres d'alarme.
9.5.1
Le journal des alarmes contient les alarmes et les avertissements qui se sont produits.
9.4.1 Liste exhaustive des alarmes:
• Panne de sonde / Court-circuit sonde
• Erreur élément électrique
• T8 Température trop élevée
• Erreur carte relais, circuit de chauffage
• Erreur carte accessoire
• Erreur carte sonde d'ambiance
• Alarme pompe à chaleur
• Température départ max. chauffage
• Thermostat de protection déclenché
• Échangeur de protection antigel T9 activé
• Interrupteur humidité déclenché
• Transformateur surchargé
• Tension d'alimentation faible
9.4.2 Liste exhaustive des avertissements:
• La pompe à chaleur est-elle protégée par un fusible adéquat?
• Par ce paramètre, l'appoint peut assurer le service
• Trop grand delta T eau condenseur
• L'appoint fournit maint. sa temp. max. admissible
• Température de service max. pompe à chaleur
• Délai de transition trop court pour chauffage sol
• Risque de condensation
• Trop froid pour fonctionnement pompe à chaleur
• Température de départ trop basse
• Température retour refroidissement trop élevée
• Trop chaud pour fonctionnement pompe à chaleur
• Trop froid pour fonctionnement pompe à chaleur
9.4.3 Liste exhaustive des informations
• Blocage externe circuit 2
• Tension d'alimentation faible
Fenêtres d'alarme
Panne de sonde / Court-circuit sonde
6 720 614 543-22.1I
Fig. 27
Toutes les sondes raccordées à l'installation de chauffage
peuvent signaler en cas de panne. Dans l'exemple, c'est
la sonde T3 (eau chaude sanitaire) qui a donné l'alarme.
Toutes les sondes signalent de la même manière.
Cause probable 1: Défaut intermittent.
B Ne rien faire.
Cause probable 2: Panne du capteur ou mauvaise
connexion.
B Si l'alarme persiste, contactez le revendeur.
9.5.2
Erreur élément électrique (Module AW ou
AW E avec appoint électrique)
6 720 614 543-25.1I
Fig. 28
Cause probable 1: la protection antisurchauffe de
l'appoint s'est déclenchée.
B Sélectionnez Valider.
B Réarmez la protection antisurchauffe de l'appoint
(Æ Chapitre 9.3).
B Si l'alarme persiste, contactez le revendeur.
9.5.3
Erreur appoint circuit de chauffage (chaudière électrique/fioul/gaz)
6 720 614 543-31.1I
Fig. 29
Cause probable 1: la protection antisurchauffe de
l'appoint s'est déclenchée.
B Sélectionnez Valider.
B Rétablissez la protection antisurchauffe de l'appoint en
vous référant au manuel.
B Si l'alarme persiste, contactez le revendeur.
18
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Fonctions d’alarme
9.5.4
T8 Température trop élevée
9
9.5.10 Thermostat de protection déclenché
Le thermostat de sécurité s'est déclenché.
B Valider le thermostat et l'alarme
B Si l'alarme persiste, contactez le revendeur.
6 720 614 543-26.1I
Fig. 30
Le module AW comporte une sonde (T8) qui, par mesure
de sécurité, arrête la pompe à chaleur si la température de
départ dépasse la valeur définie.
Cause probable 1: Débit insuffisant à travers la
pompe à chaleur.
B Sélectionnez Valider.
B Vérifiez que toutes les vannes sont ouvertes. Dans les
circuits de chauffage équipés de vannes thermostatiques, celles-ci doivent être ouvertes à 100%. Dans les
planchers chauffants, au moins la moitié des boucles
doivent être entièrement ouvertes.
B Si l'alarme persiste, contactez le revendeur.
9.5.11 Échangeur de protection antigel T9 activé
Une panne s'est produite avec l'échangeur de protection
antigel.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
9.5.12 Interrupteur humidité déclenché
L'interrupteur humidité s'est déclenché.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
9.5.13 Transformateur surchargé
Le transformateur est surchargé.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
Cause probable 2: Le filtre tamis est bouché.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
9.5.14 Tension d'alimentation faible
L'alarme est déclenchée si le module AW ou AW E reçoit
une tension insuffisante.
9.5.5 Erreur carte relais, circuit de chauffage
Une anomalie s'est produite dans la communication entre
le module AW et la pompe à chaleur.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
B Si l'alarme persiste, contactez le revendeur.
9.5.6 Erreur carte accessoire
Une erreur s'est produite dans le module de gestion du
circuit de chauffage 2.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
9.5.7 Erreur carte sonde d'ambiance
Erreur dans une sonde d'ambiance reliée au bus CAN et
dans la communication avec celle-ci.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
9.5.8 Alarme pompe à chaleur
Une anomalie s'est produite dans la pompe à chaleur.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
9.5.9 Température départ max. chauffage
La température de départ a atteint sa valeur maximale
admissible.
B Sélectionnez Valider.
B Si l'alarme persiste, contactez le revendeur.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
19
9
9.6
Fonctions d’alarme
Fenêtres d'alarme
9.6.5
Température de service max. pompe à chaleur
9.6.1
La pompe à chaleur est-elle protégée par un
fusible adéquat?
B Vérifiez que la pompe à chaleur et le module AW ou
AW E sont alimentés par l'intermédiaire d'un fusible
approprié.
6 720 614 543-30.1I
9.6.2
Par ce paramètre, l'appoint peut assurer le
service.
L'avertissement s'affiche si le paramètre Forcer fermeture vanne mélangeuse reçoit une valeur supérieure à
56 °C, ce qui signifie que la température de retour maximale à la pompe à chaleur peut être dépassée.
B Si l'avertissement persiste, contactez le revendeur.
9.6.3
Trop grand delta T eau condenseur
Fig. 32
Le module AW ou AW E comporte une sonde (T9) qui,
par mesure de sécurité, arrête la pompe à chaleur si la
température de l'eau de retour est excessive.
Cause probable 1: La température de chauffage
demandée est si élevée que la température de
retour du circuit de chauffage devient excessive.
B Baissez la température de chauffage demandée.
Cause probable 2: La température demandée de
l'eau chaude sanitaire est trop élevée.
B Contactez l'installateur pour réglage.
6 720 614 543-29.1I
Fig. 31
Cet avertissement apparaît lorsque la différence de température entre les sondes T8 et T9 est trop importante.
Cause probable 1 : Le filtre à particules est colmaté
:
B Nettoyer le filtre à particules (chapitreÆ 8.8)
B Sélectionnez Valider.
B Si l'avertissement persiste, contactez le revendeur.
Cause probable 2 : Débit insuffisant à travers la
pompe à chaleur.
B Sélectionnez Valider.
B Vérifiez que toutes les vannes sont ouvertes. Dans les
circuits de chauffage équipés de vannes thermostatiques, celles-ci doivent être ouvertes à 100%. Dans les
planchers chauffants, au moins la moitié des boucles
doivent être entièrement ouvertes.
B Si l'avertissement persiste, contactez le revendeur.
9.6.4
L'appoint fournit maint. sa temp. max.
admissible
Le module AW comporte une sonde (T9) qui, par mesure
de sécurité, arrête la pompe à chaleur et limite l'appoint à
la pompe à chaleur si la température de l'eau de retour du
circuit de chauffage devient excessive.
Cause probable 1: La température de chauffage
demandée est si élevée que la température de
retour du circuit de chauffage devient excessive.
B Baissez la température de chauffage demandée.
20
Cause probable 3: les vannes du plancher chauffant ou des radiateurs sont fermées.
B Ouvrez les vannes.
9.6.6
Délai de transition trop court pour chauffage sol
L'avertissement s'affiche si le paramètre Délai saison de
refroidissement reçoit une valeur inférieure à 7 heures
ou si le paramètre Délai arrêt reçoit une valeur inférieure
à 7heures, ce qui est déconseillé dans le cas d'un plancher chauffant.
9.6.7 Risque de condensation
L'avertissement apparaît si la température de départ en
mode de refroidissement est paramétrée à moins de 21
°C.
Seul l'installateur peut modifier ce paramètre.
9.6.8
Trop froid pour fonctionnement pompe à
chaleur
L'avertissement apparaît lorsque la température extérieure est inférieure à environ – 15 °C.
9.6.9 Température de départ trop basse
La température du circuit de chauffage est trop faible.
B Si l'avertissement persiste, contactez le revendeur.
9.6.10 Température retour refroidissement trop
élevée
L'avertissement se manifeste si la température du tuyau
de retour de la pompe à chaleur (T9) devient trop élevée.
B Si l'avertissement persiste, contactez le revendeur.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Fonctions d’alarme
9
9.6.11 Trop chaud pour fonctionnement pompe à
chaleur
La température extérieure est trop élevée pour la pompe
à chaleur. L'avertissement disparaît lorsque la température baisse.
9.6.12 Trop froid pour fonctionnement pompe à
chaleur
La température extérieure est trop basse pour la pompe à
chaleur. L'avertissement disparaît lorsque la température
augmente.
9.7
Fenêtre Informations
9.7.1 Blocage externe circuit 2
La pompe à chaleur et le module AW s'arrêtent automatiquement si un circuit de chauffage par le sol devient trop
chaud ou si de la condensation se forme en mode de
refroidissement. Un blocage externe peut également se
produire en cas de panne d'un ventilo-convecteur.
B Si l'avertissement persiste, contactez le revendeur.
9.7.2 Tension d'alimentation faible
L'information apparaît si le module AW reçoit une tension
insuffisante.
B Sélectionnez Valider.
B Si l'avertissement persiste, contactez le revendeur.
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
21
10
10
Valeurs d'usine
Valeurs d'usine
Le tableau contient les valeurs d'usine des paramètres
que le client (K) peut modifier au moyen des menus client
Menu et Menu avancé.
Les menus au niveau I/S sont uniquement en lecture et ne
sont pas modifiables au niveau client. Ces menus ne sont
normalement pas affichés; ils sont visibles seulement si
l'installateur a modifié la valeur d'usine.
Le tableau se lit comme suit: Pour trouver les valeurs
correspondant à Vacances, allez dans Menu avancé,
sélectionnez Chauffage, puis sélectionnez Programmes horaires et enfin Vacances.
Valeur
Menu
Niveau
usine
Paramétrage température ambiante (T5)
K
20°C
ECS supplémentaire
K
0h
Bloquer refroidissement
K
Oui
Bloquer refroidissement chauffage 2
K
Oui
Menu avancé
Niveau
Valeur usine
_”_\_”_\Jour et heure
K
Arrêt
_”_\_”_\Changement de température
K
20°C
_”_\Refroidissement programmé
jour/heure
K
_”_\_”_\Jour et heure
K
_”_\Vacances
K
_”_\_”_\Date
K
Arrêt
_”_\_”_\Changement de température
K
– 10 °C
_”_\Limite saison de chauffage
K
18°C
_”_\Retardement
K
4h
_”_\Limite démarrage direct
K
10°C
Chauffage, durée max. de service
si demande ECS
K
20 min
Température chauffage 2
K
20 min
_”_\Paramétrage température
K
V=20.0°C /
H=35°C
K
20°C
_”_\_”_\Facteur de changement
K
5
_”_\_”_\Délai de blocage
K
4h
Arrêt
Saison de chauffage
Tab. 3 Menu
Menu avancé
Niveau
Valeur usine
Chauffage/Refroidissement
Température du circuit de chauffage
_”_\Courbe de chauffe
Paramétrage sonde d'ambiance (T5)
K
V=20.0°C /
H=35°C
Paramétrage sonde d'ambiance (T5)
_”_\Influence de la sonde d'ambiance
_”_\Paramétrage température
ambiante
K
20°C
_”_\Intervalle sonde d’ambiance
K
3°C
Programmes horaires
_”_\Influence de la sonde d'ambiance
_”_\_”_\Facteur de changement
K
5
_”_\_”_\Délai de blocage
K
4h
Entrée externe 1/ Entrée externe 2
_”_\Changement de température
_”_\Paramétrage température
ambiante
_”_\Programme chauffage
K
_”_\_”_\Jour et heure
K
Arrêt
_”_\_”_\Changement de température
K
– 10 °C
_”_\Vacances
K
_”_\_”_\Date
K
Arrêt
K
– 10 °C
_”_\Nombre d'heures
K
0
_”_\Température d'arrêt
K
65°C
K
0 °C
_”_\Réglages de l'installateur
I/S
Non
_”_\_”_\Arrêt chargement ECS
I/S
Non
_”_\_”_\Appoint uniquement
I/S
Non
_”_\_”_\Changement de température
_”_\_”_\Limiter la puissance électrique à
I/S
9,00
ECS (T3)
K
Non
_”_\Bloquer refroidissement
ECS supplémentaire
Programmes horaires
_”_\Programme chauffage
Tab. 4 Menu avancé
22
K
Pic d'eau chaude sanitaire
Tab. 4 Menu avancé
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
Valeurs d'usine
Menu avancé
Niveau
Valeur usine
_”_\Intervalle
K
0 jour
_”_\Heure de début
K
03:00
Température ECS
K
_”_\ECS, durée max. de service si
demande de chauffage
K
30 min
Programmation ECS
K
Arrêt
10
Réglage horloge
Réglage date
K
Réglage heure
K
Alarme
Journal des alarmes
_”_\Effacer journal alarmes?
K
Non
Niveau accès
K
0
Rétablir valeurs d'usine
K
Non
Désactiver alarme sonore
K
Non
Version programme
K
xx.xxx
Tab. 4 Menu avancé
Logatherm WPLs 8-16, AW E 8-16 - Pompe à chaleur air-eau - Sous réserve de modifications techniques
23
France
Buderus Chauffage SAS
B.P. 31
67501 HAGUENAU CEDEX
Tél.: 0825 122 120
www.buderus.fr
[email protected]
Suisse
Buderus Heiztechnik AG
Netzibodenstr. 36
CH-4133 Pratteln
www.buderus.ch
[email protected]
Belgique
Bosch Thermotechnology nv/sa
Ambachtenlaan 42a, 3001 Heverlee
Toekomstlaan 11, 2200 Herentals
rue Louis Blériot 40-42, 6041 Gosselies
Venecoweg 11, 9810 Deinze (Nazareth)
rue de l'Abbaye 18, 4040 Herstal
www.buderus.be
[email protected]
Luxembourg
Ferroknepper Buderus S.A.
Z.I. Um Monkeler
20, Op den Drieschen
B.P. 201 L-4003 Esch-sur-Alzette
Tél.: 0035 2 55 40 40-1
Fax: 0035 2 55 40 40-222
www.buderus.lu
[email protected]
Belgien: Deutsche Fassung auf Anfrage erhältlich.
Téléchargement
Explore flashcards
