ENCPB A LEQUITTE Année 2003-2004 Laboratoire 14-36 1
UTILISATION DE L’OSCILLOSCOPE ET DU GENERATEUR DE FONCTIONS

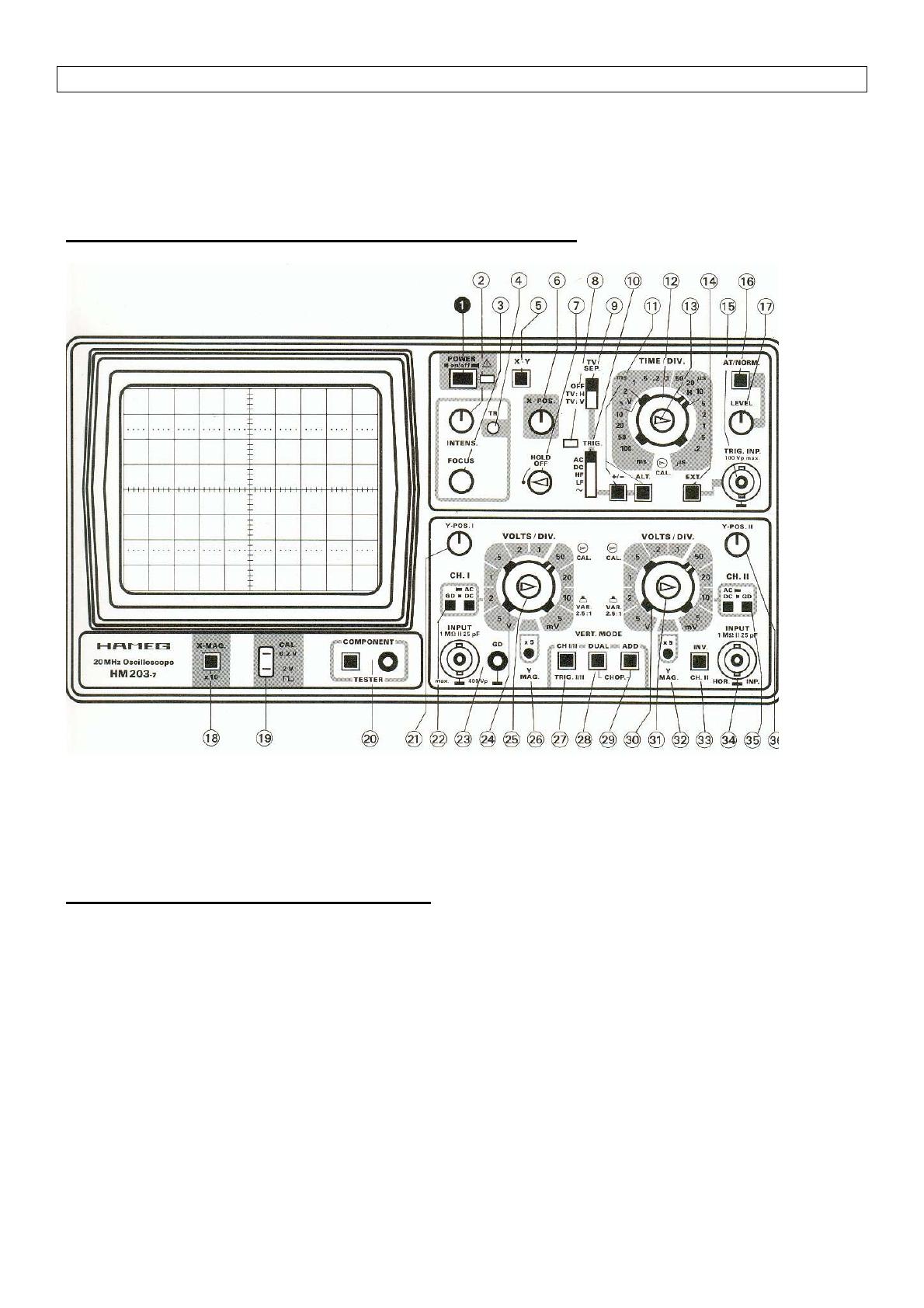

I°/ Principaux boutons, touches et commandes de l’oscilloscope :
a/ Avant de mettre en marche l’oscilloscope :
Vérifier
• que toutes les touches sont en position sortie
• que les trois boutons de commande avec flèche ( 25, 31 et 13 ) sont dans leur position CAL
c’est à dire en butée à droite.
• que les traits sur les cinq caches de bouton sont à peu près verticaux, vers le haut (milieu de
la plage de règlage) 2, 6, 17, 21 et 36.
• que les commutateurs TVSEP et TRIG ( 9 et 10 ) se trouvent dans leurs positions
supérieures.

ENCPB A LEQUITTE Année 2003-2004 Laboratoire 14-36 2
b/ Mise en fonctionnement de l’oscilloscope :
• Touche 1 : Power
• Touches 2 et 3 : Intensité et Focus pour une luminosité moyenne et une netteté maximale
• La touche 16 AT/ NORM doit être bien sortie, sinon pas de trace visible à l’écran.
• On enfonce la touche 22 Ground, ainsi pas de risque de tension extérieure parasite :
• On peut régler la position de la trace apparaissant sur l’écran avec les boutons 6 et Y- Pos et X-
Pos. La trace doit être au milieu de l’écran et occuper tout l’écran
• En enfonçant la touche 28 Dual, les deux traces apparaissent sur l’écran.
On peut régler leur position avec les boutons 6, 21 et 36.
c/ Application d’une tension extérieure :
1°/ Tension appliquée à l’une des deux entrées : INPUT
Entrée gauche :
• Touche 22 sortie : Ground
• Sélectionner AC ou DC ( CH I ) : DC est selectionné si la touche AC/DC est enfoncée
• Touche 27 sortie : CH I sélectionné
Entrée droite :
• Touche 35 sortie : Ground
• Sélectionner AC ou DC ( CH II ) : DC est selectionné si la touche AC/DC est enfoncée
• Touche 27 enfoncée : CH II sélectionné
Déclenchement et base de temps pour les deux entrées :
• Déclenchement automatique : Touche 16 AT/NORM sortie
• Couplage de déclenchement sélectionné au sélecteur TRIG ( 10 ) ; ceci n’est possible que si
le sélecteur TVSEP se trouve sur OFF ( 9 )
AC plage de déclenchement de 10 Hz à 10 MHz
DC de 0 Hz à 10 MHz ( Utiliser le déclenchement normal )
HF de 1,5 kHz à 40 MHz
LF de 0 à 50 kHz ( mieux adapté que DC pour les
signaux BF )
Remarque : Le voyant 8 s’allume lorsque la base de temps est déclenchée.

ENCPB A LEQUITTE Année 2003-2004 Laboratoire 14-36 3
2°/ Tensions appliquées aux deux entrées :
• Touche Dual enfoncée ( 28 ) : les deux canaux CH I et CH II fonctionnent ensemble
( les traces sont représentées individuellement et alternativement )
• Pour l’observation de phénomènes lents et éviter le scintillement :
Touche 28 + Touche 29 enfonçées : Dual +Add = Chop
• Si seule la touche Add est enfonçée ( 29 ) : addition algébrique des tensions
Si Add + Inv.CH II ( 33 ) : différence des tensions
• Lecture directe des valeurs des tensions en utilisant les sensibilités verticales indiquées sur les
boutons 24 et 30 Si les boutons calibre 25 et 31 sont bien en butée
la touche 26 Ymag x5 est bien sortie

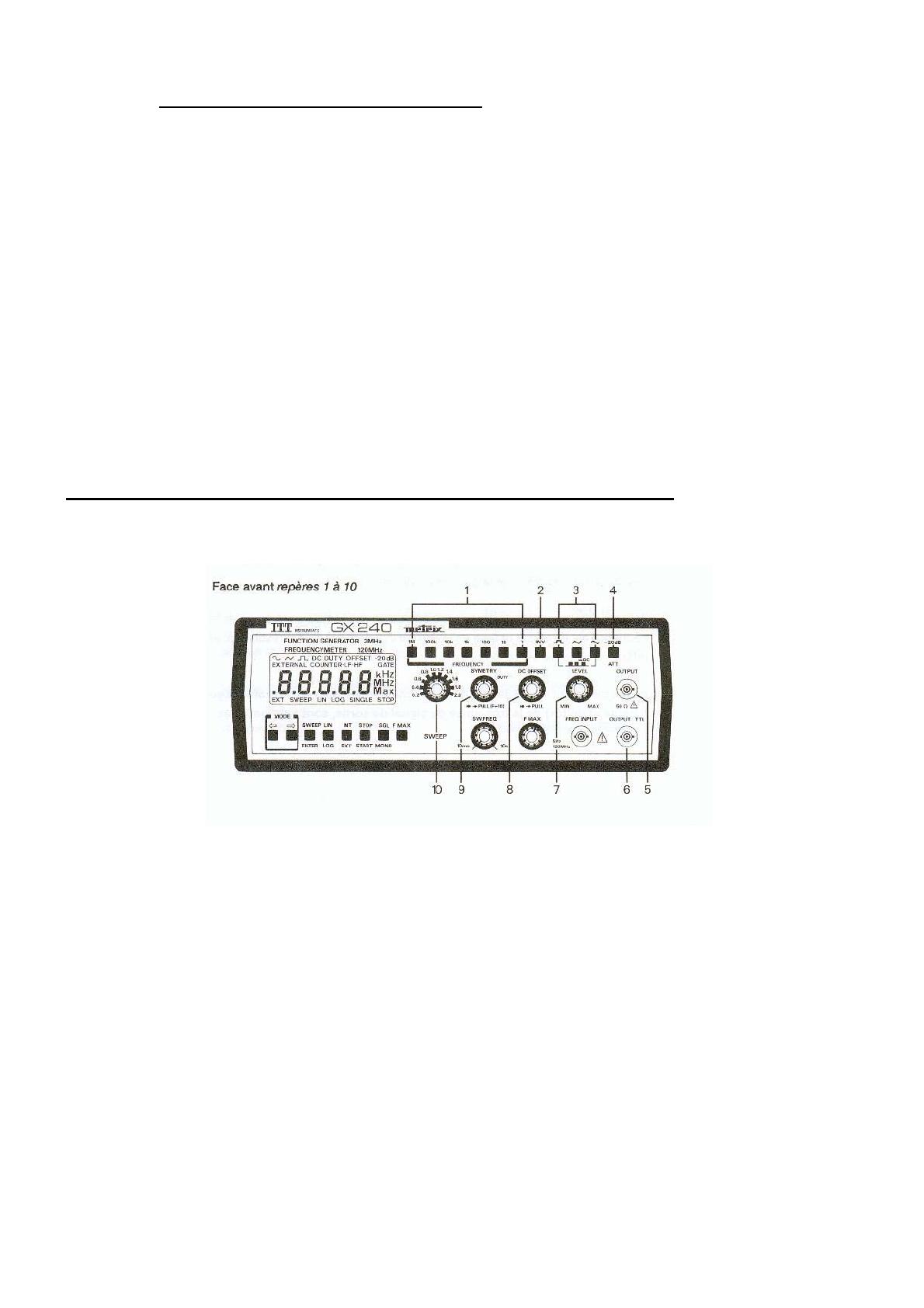

II°/ Principaux boutons, touches et commandes du générateur de fonctions :
1. Gamme de fréquences
2. Inversement du signal généré
3. Sélection de la forme du signal généré sur OUTPUT, en enfonçant une touche. Le signal
sélectionné apparaît sur l’écran LCD. Quand les trois touches sont relachées,une tension continue
de balayage est générée et peut être règlée par la commande DC-OFFSET.
4. –20dB/ATT. Mise en service de l’atténuateur fixe de – 20 dB à la sortie du générateur avec la
touche poussoir.
5. OUTPUT : sortie du signal général par les commandes 1→ 4 et 7→ 10
6. OUTPUT TTL : sortie d’impulsions de niveau logique TTL ( pour synchronisation par exemple )

ENCPB A LEQUITTE Année 2003-2004 Laboratoire 14-36 4
7. Level : commande rotative permettant de régler de façon continue l’amplitude du signal de sortie
généré de 0 à 20 V crête à crête en circuit ouvert.
8. DC-OFFSET : commande rotative et poussée-tirée de décalage.
. En position poussée commande inopérante, le signal de sortie généré est centré sur 0V.
. En position tirée, elle permet de superposer au signal de sortie une tension continue positive ou
négative ajustable, par la commande rotative
9. SYMETRY : commande rotative et poussée-tirée de rapport cyclique.
. Active en position tirée et permettant de faire varier le rapport cyclique du signal généré par la
sortie OUTPUT entre 20 % et 80 %.
. Attention ! La fréquence du signal de sortie généré et Fmax en balayage sont divisés par 10.
10. Règlage de la fréquence : commande rotative permettant de régler la fréquence du signal
généré dans un rapport de 0,2 à 2.
III°/ Rôle des touches AC/DC de l’oscillographe :
La position DC de l’oscilloscope permet de visualiser à l’écran toute tension, qu’elle soit alternative, ou
continue , ou bien encore la somme d’une tension alternative et d’une tension continue.
La position AC de l’oscilloscope ne permet de visualiser qu’une tension alternative.
Observer sur l’écran de l’oscilloscope,la tension générée par la sortie Output du générateur de fonctions
GBF réglé sur une tension sinusoidale. Introduire une composante continue en tirant le bouton DC
OFFSET.
On observera l’action de la touche AC/DC sur la tension visualisée.
• Faire le dessin des deux oscillogrammes ( position AC et position DC ) sur une feuille de papier
millimétrée. Indiquer les calibres de l’oscilloscope utilises et l’échelle du dessin.
• Indiquer la valeur maximale de chaque tension, la fréquence et la période de chacune.
• Vérifier que les indications de l’oscilloscope confirment celles du fréquencemètre du GBF
