CARACTÉRISTIQUES GÉNÉRALES
2
1.1 Description des boîtiers de la gamme S500
2
1.2 Ouverture du boîtier
3
1.3 Fixation du boîtier
3
1.4 Encastrement en face avant d’une armoire
3
CÂBLES DE RACCORDEMENTS
4
2.1 Types de câbles
4
2.2 Trajet des câbles
4
2.3 Protections et mise à la terre
4
S500-doc_02-01_INSTAL
Tous droits réservés
Il est interdit de reproduire tout ou partie de cet ouvrage ou de le
transmettre sous quelque forme que ce soit, sans l’accord préalable
de LACROIX Sofrel. Les informations décrites dans ce manuel ont
été vérifiées avec soin et sont supposées exactes. Toutefois,
LACROIX Sofrel ne peut être tenu responsable des erreurs ou des
imprécisions qui pourraient exister dans ce manuel, ni des
dommages directs ou indirects qui en résulteraient même s’il a été
avisé de la possibilité de tels dommages. Suite au développement
continuel de ses produits, LACROIX Sofrel se réserve le droit
d’apporter des modifications à ce manuel et aux produits qui y sont
mentionnés à tout moment, sans avoir à prévenir les personnes
concernées.
-1-
1 Caractéristiques générales
Avertissement
Cet appareil est un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des
brouillages radioélectriques. Dans ce cas, il peut être demandé à l’utilisateur de prendre des mesures appropriées.

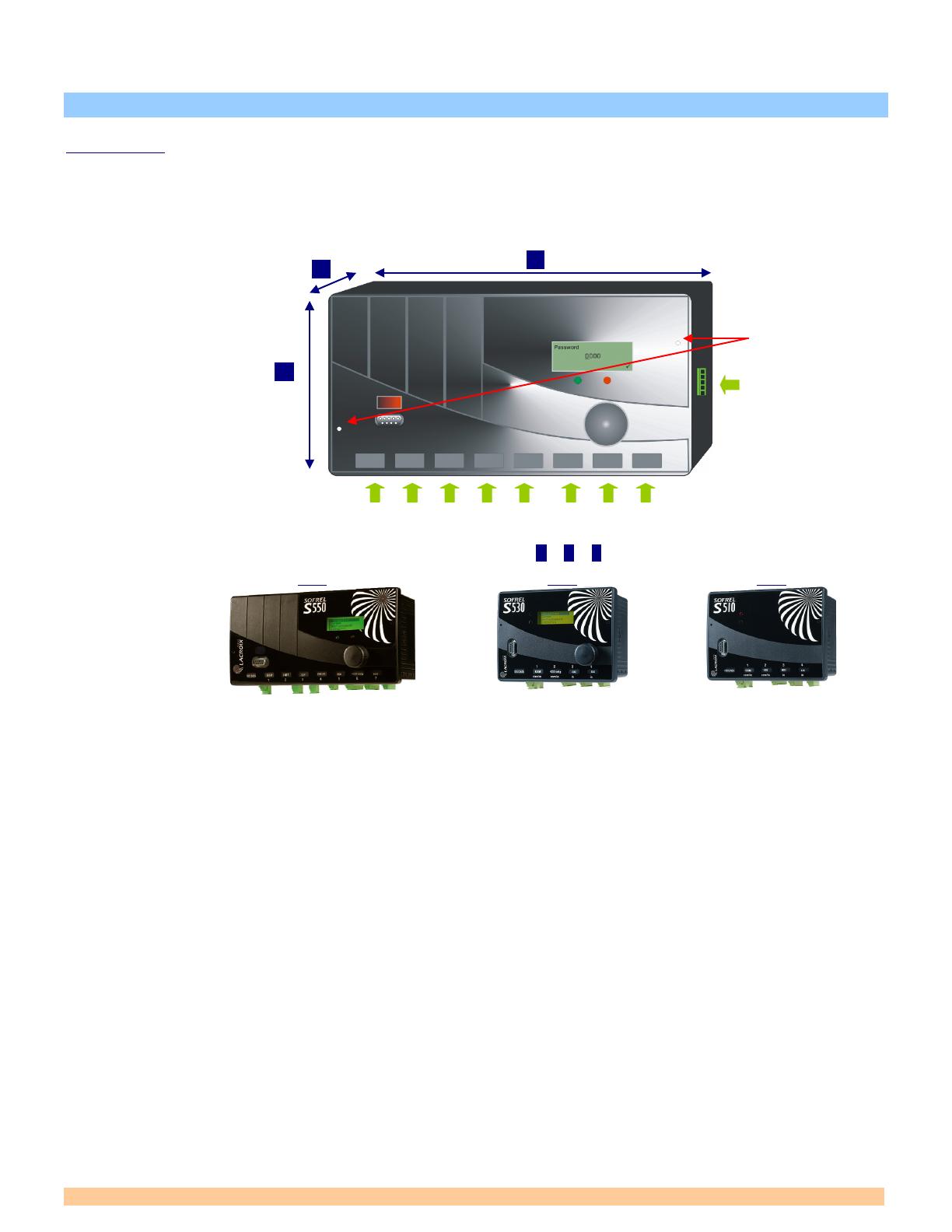

1.1
Description des boîtiers de la gamme S500
L
P
2 orifices pour
l’ouverture facile
du boîtier
H
Bornier « 485-I/O » pour
le raccordement de
(2)
modules d’extension
L’accès aux borniers de raccordement des cartes s’effectue sous le boîtier.

Dimensions extérieures (hors borniers) :
S550
125 x 111 x 250 (mm)

HxPxL
S530
125 x 111 x 172 (mm)
S510
125 x 92 x 172 (mm)
Description de la face avant :

Écran graphique / Molette de dialogue pour la consultation et le diagnostic

Port terminal : pour la liaison locale (RS232) avec SOFTOOLS.

Voyant vert :
allumé : alimentation correcte du poste local
(1)
.


Voyant rouge :
allumé : en phase d’initialisation
éteint : fonctionnement normal
clignotant régulier et rapide : défaut batterie
clignotant lent : défaut alimentation principale





Description du côté latéral droit :

Cosse FAST-ON pour le raccordement à la Terre,

Port 485 I/O : pour le raccordement des modules d’extension
(2)
« S50-I/O » et « S550-I/O » .
(1)
Uniquement pour les boîtiers S550 et S530.
(2)
Uniquement pour le boîtier S550.
S500-doc_02-01_INSTAL
-2-

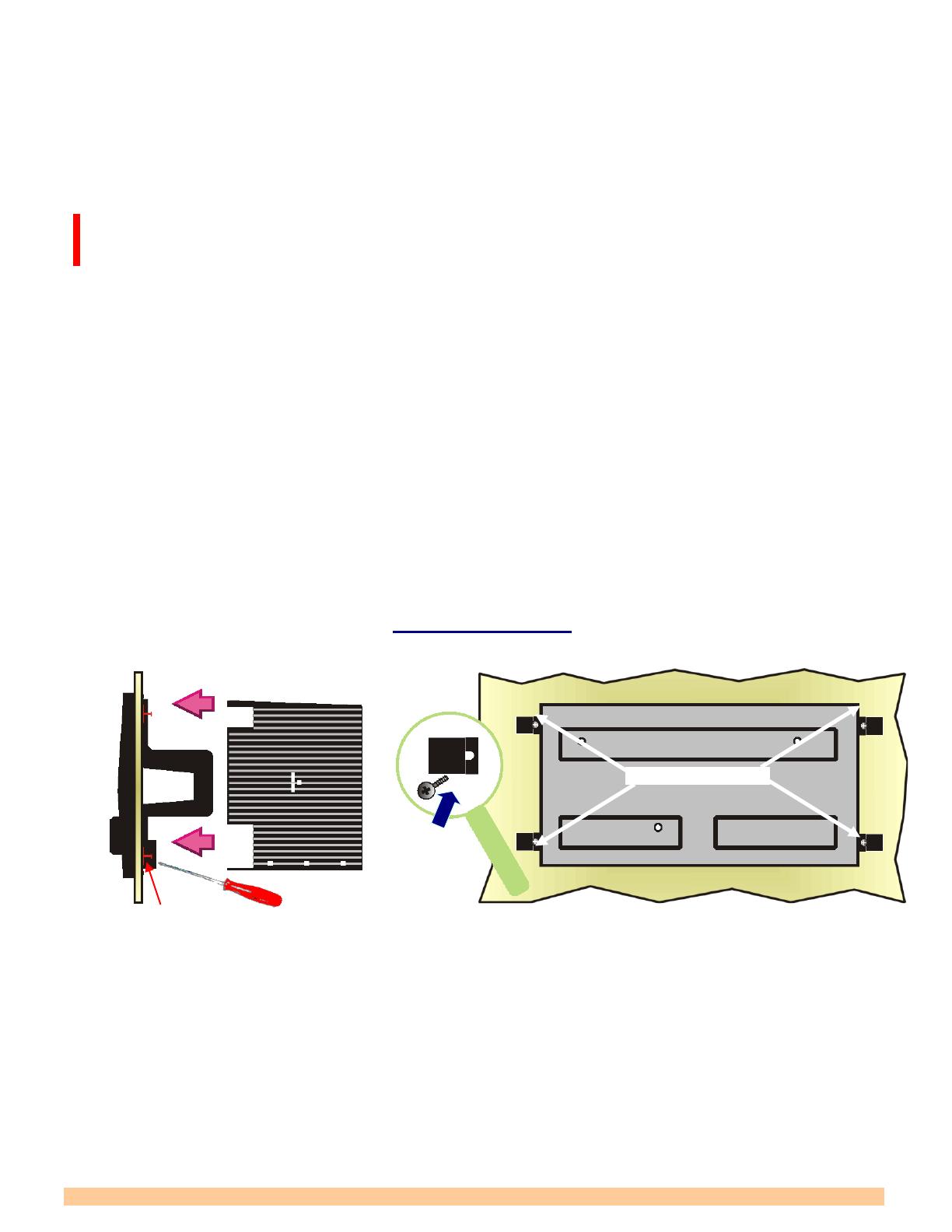

1.2
Ouverture du boîtier
Pour déverrouiller et ouvrir le boîtier, insérez un petit tournevis dans les 2 orifice situés en face avant.
Tirez ensuite sur cette face avant pour la séparer du capot arrière ; les borniers de raccordement des cartes
sont débrochables par simple traction.
Avant d’extraire ou d’insérer une carte, mettez le boîtier hors tension (alimentation
principale et batterie) et déconnectez la ligne téléphonique.
1.3
Fixation du boîtier
Les boîtiers de la gamme S500 ont été conçus pour être fixés à l’intérieur d’une armoire électrique
servant d’enveloppe contre le feu ; seuls les boîtiers S550 et S530 peuvent être encastrés en face
avant de la porte de cette armoire.
Chaque boîtier a été conçu pour une fixation simple :



1.4
par clipsage sur un rail DIN Oméga,
par vissage sur une plaque de fond,
ou par encastrement dans la porte d’une armoire (cf. schéma d’encastrement).
Encastrement en face avant d’une armoire
Les boîtiers S550 et S530 peuvent être fixés en face avant de la porte d’un coffret ou d’une armoire.
En revanche, le boîtier S510 doit impérativement être fixé à l'intérieur d'une armoire électrique.
Schéma d’encastrement
Boîtier ouvert (vue de profil)
Face arrière du boîtier
4 brides de fixation
2 types de brides pour
4 épaisseurs possibles :
- 1 ou 4 mm
- 2 ou 3 mm
Vis de serrage
de la bride de fixation
1) Découpez une fenêtre d’encastrement aux dimensions suivantes :


S550 = 118 x 244 mm,
S530 = 118 x 168 mm.
2) Ouvrez le boîtier et insérez la face avant dans la partie découpée.
3) Fixez la face avant du boîtier en vissant 4 brides au dos du support et refermez le boîtier.

En fonction de l’épaisseur de la porte réceptionnant le boîtier, plusieurs types de brides de
fixation sont fournies (l’épaisseur est indiquée sur chacune des brides).
S500-doc_02-01_INSTAL
-3-
2 Câbles de raccordements
2.1
Types de câbles
Utilisation




2.2
2.3
Caractéristiques des câbles

Câbles multipaires torsadés à ne pas dépairer, de
6 ou 9/10 avec écran ou blindage (type « téléphonique » SYT+).

Utilisez une paire par information.
Alimentation :

2 conducteurs de section 2,5 mm² pour alimentations principale et batterie.
Protections :

Section 6 mm² pour liaison « Parafoudre - Terre ».

En sortie de protection, utilisez un câble blindé ou avec écran.

Section 6 mm² pour relier la cosse FAST-ON du boîtier à la TERRE.

Section 16 mm² pour la mise à la terre de l’armoire électrique du poste local.
Câblage des entrées/sorties :
Mise à la Terre :
section
Trajet des câbles

Le câble d’alimentation principale doit être séparé de tout circuit, à partir de l’arrivée
du réseau de distribution électrique.

Reliez par le plus court chemin possible à la terre : les écrans, les blindages et les
fils inutilisés des câbles, et seulement du côté de l’enceinte métallique du poste local.
Le câble de mise à la terre doit être raccordé à la barrette de terre, sans faire d’angle
droit ni de boucle.

Regroupez les câbles par types d’informations (un pour entrées TOR, un second
pour les sorties TOR, etc. ).

Les câbles « courant faible » doivent être séparés des câbles de puissance
(alimentation principale, ligne « support de transmission », etc.).

Le croisement des câbles de puissance se fera perpendiculairement.
Protections et mise à la terre


Protections

Utilisez des parafoudres à fort pouvoir d’écoulement et faible tension résiduelle,
avec une tension d’amorçage adaptée à l’utilisation.

Protégez toutes les liaisons qui sortent du bâtiment.

Placez les protections au plus près de l’arrivée à protéger.

Séparez les câbles protégés (sorties des parafoudres), des câbles non protégés
(entrées des parafoudres), et du câble de mise à la terre du parafoudre.
Mise à la terre indispensable
S500-doc_02-01_INSTAL

Reliez la cosse FAST-ON du boîtier au plus court à la TERRE.

Reliez l’enceinte métallique ou le rail DIN où est fixé S500 au plus court à la TERRE.

Résistance de la Terre : inférieure à 5 Ohms (caractéristiques constantes).

L’équipotentialité des structures conductrices doit être réalisée par le maillage
des terres, des canalisations métalliques arrivant ou partant du site, des chemins de
câbles métalliques, ainsi que des charpentes métalliques et armatures à béton du
bâtiment, par des câbles de forte section et des liaisons les plus courtes possible.
