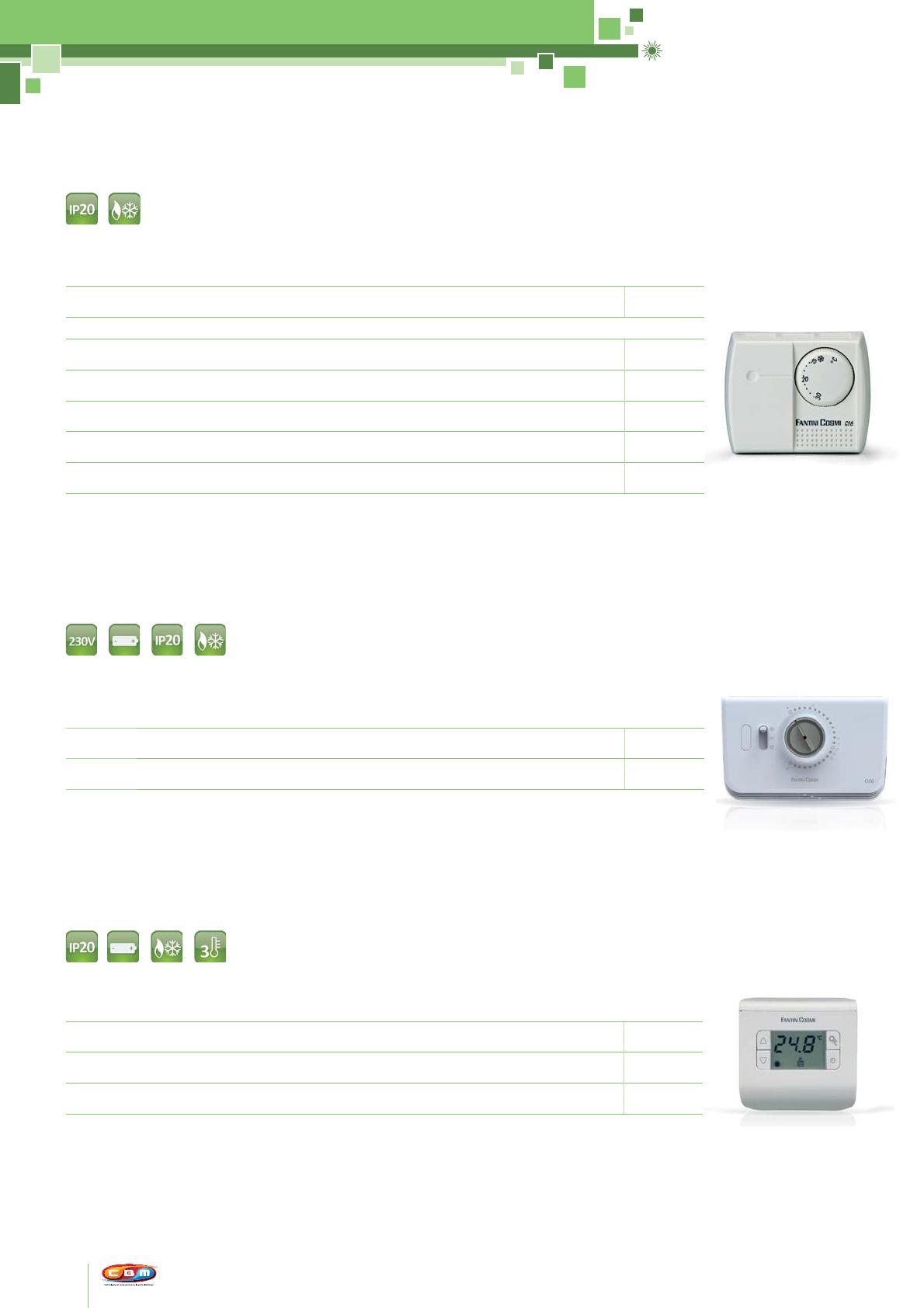

THERMOSTATS D’AMBIANCE à tension de vapeur
Classe I
CODE
PLAGE DE
TEMPERATURE
DIFFERENTIEL
TEMPERATURE
ADMISSIBLE CORPS
COURANT DE
COMMUTATION
CODE CBM
C16
10 ÷ 30 °C
0,8 K
-10 ÷ 50 °C
10(2,5)A 250V~
FAN50002
C16L
avec lampe de signalisation
FAN50004
C16I
avec commutateur “marché-arret”
FAN50006
C16IL
avec commutateur “marché-arret” et lampe de signalisation
FAN50008
C16EH
avec contact “été-hiver”
FAN50010
C16EHL
avec contact “été-hiver” et lampe de signalisation
FAN50012
THERMOSTATS D’AMBIANCE électronique
Classe I
CODE
PLAGE DE
TEMPERATURE
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
C60
6 ÷ 30°C
230V-50HZ
6(1,5)A 250Vac
FAN51002
C63
6 ÷ 30°C
3 piles AAA 1,5 V
5(3)A-250Vac
FAN51004
THERMOSTATS D’AMBIANCE
Classe IV
›
148
CODE
COULEUR
PLAGE DE
TEMPERATURE
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
CH110
blanc
2 ÷ 40 °C
2 piles AAA 1,5V
5(3)A 250V~
FAN52002
CH111
argent
2 ÷ 40 °C
2 piles AAA 1,5V
5(3)A 250V~
FAN52004
CH112
anthracite
2 ÷ 40 °C
2 piles AAA 1,5V
5(3)A 250V~
FAN52006
Choix de l’affichage de la température en degrés Celsius ou Fahrenheit.
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
THERMOSTATS D’AMBIANCE/RF
Classe IV
CODE
COULEUR
PLAGE DE
TEMPERATURE
CH115
blanc
2 ÷ 40 °C
CH116
argent
CH117
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
2 piles AA 1,5V
5(3)A 250V~
FAN53002
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN53004
anthracite
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN53006
CH115-16
blanc
2 ÷ 40 °C
2 piles AA 1,5V
16(4)A 250V~
FAN53008
CH115RF
blanc
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN53010
CH173D
Emetteur/récepteur montage rail DIN - tension de fonctionnement 230V~ 50Hz - Courant de commutation 5(3)A 250V~
FAN53012
blanc
FAN53002
CH115ts
Ecran tactile
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
CH120/RF
Piles ou 200V - Ecran tactile rétro éclairé
FAN53002
CH180/RF
Idem CH115 avec écran tactile rétro éclairé - Piles ou 200V
FAN53002
Choix de l’affichage de la température en degrés Celsius ou Fahrenheit.
THERMOSTATS D’AMBIANCE/RF
pour ventiloconvecteurs (fan-coil)
Classe IV
CODE
DESCRIPTION
VITESSES
PLAGE DE
TEMPERATURE
TENSION DE
FONCTIONNEMENT
CODE CBM
C61
pour fan-coils
3 vitesses
6 ÷ 30 °C
230V~
FAN54002
CH130RR
relais à distance
3 vitesses
2 ÷ 40 °C
activateur CH172D
FAN54004
CH130RFR
radiofrequence
3 vitesses
2 ÷ 40 °C
activateur CH172D
FAN54006
CH130ARR
relais à distance
3 vitesses + auto
2 ÷ 40 °C
2 piles AA 1,5V
FAN54008
CH130ARFR
radiofrequence
3 vitesses + auto
2 ÷ 40 °C
2 piles AA 1,5V
FAN54010
CH172DRF
Emetteur/récepteur radiofrequence pour CH13…
FAN54012
CH172DS
Emetteur/récepteur relais à distance pour CH13…
FAN54014
Choix de l’affichage de la température en degrés Celsius ou Fahrenheit.
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
149
7rLZQFYNTSJYIrYJHYNTS
CHRONOTHERMOSTAT à programme hebdomadaire
Classe IV
CODE
PLAGE DE REGLAGE
CONFORT ECONOMIE
TEMPERATURE
ANTIGEL
PREREGLEE
TENSION DE
FONCTIONNEMENT
C31
5 ÷ 40 °C
5 °C
3 piles AA 1,5 V
COURANT DE
COMMUTATION
CODE CBM
5(3)A 250V~
FAN55002
CHRONOTHERMOSTAT à programme journaliers
avec horloge mécanique
Classe IV
CODE
PLAGE DE
REGLAGE
CONFORT
PLAGE DE
REGLAGE
ECONOMIE
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
C32
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(2)A 250V~
FAN56002
CHRONOTHERMOSTAT
à programme hebdomadaires et journaliers/RF
Classe IV
iOS
150
CODE
PROGRAMMATION
COULEUR
PLAGE DE REGLAGE
CONFORT ECONOMIE
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
C57
hebdomadaire
blanc
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57002
C57C
hebdomadaire
argent
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57004
C57N
hebdomadaire
anthracite
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57006
C58
journalier
blanc
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57008
C58C
journalier
argent
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57010
C58N
journalier
anthracite
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57012
C57CT
hebdomadaire
blanc
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57014
C58CT
journalier
blanc
2 ÷ 62 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN57016
C57RFR
KIT radiofrequence hebdomadaire
FAN57018
C58RFR
KIT radiofrequence journalier
FAN57020
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
CHRONOTHERMOSTAT hebdomadaires et journaliers
avec boutons de le réglage
Classe IV
CODE
PROGRAMMATION
COULEUR
PLAGE DE
REGLAGE
CONFORT
PLAGE DE
REGLAGE
ECONOMIE
TENSION DE
FONCTIONNEMENT
COURANT
DE COMMUTATION
CODE CBM
C67
hebdomadaire
blanc
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN58002
C67C
hebdomadaire
argent
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN58004
C67N
hebdomadaire
anthracite
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN58006
C68
journalier
blanc
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN58008
C68C
journalier
argent
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN58010
C68N
journalier
anthracite
16 ÷ 34 °C
5 ÷ 23 °C
2 piles AA 1,5 V
5(3)A 250V~
FAN58012
CHRONOTHERMOSTAT à programme hebdomadaires/RF
Dimensions (mm)
Classe IV
iOS
CODE
COULEUR
PLAGE DE
TEMPERATURE
TENSION DE
FONCTIONNEMENT
COURANT
DE COMMUTATION
CODE CBM
CH150
blanc
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN59002
CH151
argent
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN59004
CH152
anthracite
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN59006
CH150-16
relais 16A
blanc
2 ÷ 40 °C
2 piles AA 1,5V
16(4)A 250V~
FAN59008
CH150RF
radiofrequence
blanc
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN59010
CH150TS
Ecran tactile
blanc
2 ÷ 40 °C
2 piles AA 1,5V
5(3)A 250V~
FAN59012
CH150R
relais à distance
blanc
2 ÷ 40 °C
de relais remoto
5(3)A 250V~
FAN59014
CH170D
Emetteur/récepteur radiofrequence pour CH150RF, 230V-50HZ, 5(3)A 250V~
FAN60002
CH171D
relais à distance pour CH150R, 230V-50HZ, 5(3)A 250V~
FAN60004
EC18
SONDES exterieure
FAN61002
EC19
SONDES pour plancher chauffant
FAN61004
EC20
SONDES intérieure
FAN61006
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
151
7rLZQFYNTSJYIrYJHYNTS
RÉGULATEURS CLIMATIQUES
hebdomadaire 3 points / à deux étages
Classe IV
CODE
PLAGE DE
TEMPERATURE
DIFFERENTIEL
TENSION DE
FONCTIONNEMENT
PLAGE DE
TEMPERATURE
VISUALISEE
PLAGE
D’HUMIDITE
VISUALISEE
CODE CBM
CH150REV
2 ÷ 40 °C
0,25 K
de activateur
-30 ÷ 60 °C
20 ÷ 90 RH%
FAN62002
CH174D
CH150RBS
FAN62004
Emetteur/récepteur montage rail DIN 6 modules - 230Vac - Courant de commutation 5(3)A 250V~
2 ÷ 40 °C
0,25 K
CH171DBS
2 piles AA 1,5V
-30 ÷ 60 °C
20 ÷ 90 RH%
Emetteur/récepteur montage rail DIN 3 modules - 230Vac - Courant de commutation 5(3)A 250V~
FAN63002
FAN63004
CHRONOTHERMOSTATS MiA
Classe IV
152
CODE
COULEUR
PLAGE DE
TEMPERATURE
TENSION DE
FONCTIONNEMENT
DU BUS
CODE CBM
CH150MB
blanc
2 ÷ 40 °C
24Vcc 50mA
FAN64002
CH151MB
argent
2 ÷ 40 °C
24Vcc 50mA
FAN64004
CH152MB
anthracite
2 ÷ 40 °C
24Vcc 50mA
FAN64006
CH150TSMB
blanc - Ecran tactile
2 ÷ 40 °C
24Vcc 50mA
-
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
CHRONOTHERMOSTAT à programme hebdomadaire
avec modem GSM intégré
Classe IV
iOS
Uʜ`i“Ê-ʈ˜Ìj}Àj
UÊ
>ÀÌiÊ-ʘœ˜ÊVœ“«ÀˆÃi°
UÊÊ,jÌÀœ‡jV>ˆÀ>}iÊÊ­LiÕ®Àj}>LiÊi˜Ê`ÕÀjiÊiÌʏ½ˆ˜Ìi˜ÃˆÌj°Ê
UÊÊÓÊi˜ÌÀjiÃÊ>Õ݈ˆ>ˆÀiÃÊ«œÕÀÊ>>À“iÃÊ}j˜jÀˆµÕiÃ
UÊÊÓÊÜÀ̈iÃ\Ê
‡Ê̅iÀ“œÀj}Տ>̈œ˜]Ê}iÃ̈œ˜ÊۈÃÊÓÃÆ
‡ÊÊ̅iÀ“œÀj}Տ>̈œ˜ÊjÌj]Ê
>Ê̅iÀ“œÀj}Տ>̈œ˜Ê`iʏ½…ˆÛiÀÆ
‡ÊÊ̅iÀ“œÀj}Տ>̈œ˜]Êi˜ÌÀjiÃʏœ}ˆµÕiÃÊ`iÊ}iÃ̈œ˜°
CODE
PLAGE DE
TEMPERATURE
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
CH140GSM
2 ÷ 40 °C
230V 50Hz
5(3)A 250V~
FAN65002
HYGROSTAT d’ambiance électronique
CODE
PLAGE DE
D’HUMIDITE RELATIVE
DIFFERENTIEL
TENSION DE
FONCTIONNEMENT
COURANT DE
COMMUTATION
CODE CBM
D40
30 ÷ 90
5 UR%
230V~ 50Hz
6(3)A 250V~
FAN66004
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
153
7rLZQFYNTSJYIrYJHYNTS
BOÎTIER THERMOSTAT
LIBELLÉS
CODE CBM
Boîte pour Thermostat 206 x 117 x 92
THG87006
PILES THERMOSTATS
LIBELLÉS
CODE CBM
Pile Duracell LR03 AAA (la boîte de 100 piles)
LIBELLÉS
PRO65002
CODE CBM
Pile Duracell LR6 AA (la boîte de 10 piles)
LIBELLÉS
PRO65004
CODE CBM
Pile Duracell 6LR61 (la boîte de 10 piles)
LIBELLÉS
PRO65006
CODE CBM
Pile Duracell 3LR12 (la boîte de 10 piles)
LIBELLÉS
PRO65008
CODE CBM
Pile Duracell CR2032 (la carte de 5 piles)
LIBELLÉS
PRO65020
CODE CBM
Pile Duracell CR2016 (en carte de 5 piles)
PRO65024
En complément nos accessoires pour Fantini Cosmi
154
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
CORDON CHAUFFANT auto régulant
(FWFHYrWNXYNVZJX
UÊj}ˆÛÀ>}iÊ`½jÛ>«œÀ>ÌiÕÀÊ`iÊ«œ“«iÃÊDÊV…>iÕÀ
Uʜ˜V̈œ˜ÃÊV…>Õvv>}i
UÊ/i˜Ãˆœ˜ÊÃÌ>˜`>À`Ê\ÊÓÎäÊ6
LIBELLÉS
CODE CBM
Ruban autorégulant 15W le mètre
50 m
CLI12102
Ruban autorégulant 20W le mètre
50 m
CLI12104
Kit alimentation
CLI12106
Thermostat réglage interne 0-40°C
THG60004
CORDON CHAUFFANT simple
(FWFHYrWNXYNVZJX
UÊj}ˆÛÀ>}iÊ`½jÛ>«œÀ>ÌiÕÀÊ`iÊ«œ“«iÃÊDÊV…>iÕÀ
UÊ*ՈÃÃ>˜Viʏˆ˜jˆµÕiÊÃÌ>˜`>À`Ê\ÊÎä7ɓ
UÊ/i˜Ãˆœ˜ÊÃÌ>˜`>À`Ê\ÊÓÎäÊ6
Uʜ˜}ÕiÕÀÃÊÃÌ>˜`>À`Ê\Ê`iÊ£ÊDÊÈʓ
Uʜ˜V̈œ˜ÃÊV…>Õvv>}i
LIBELLÉS
CODE CBM
Cordon chauffant L. 1m
CLI12202
Cordon chauffant L. 2m
CLI12204
Cordon chauffant L. 4m
CLI12206
Cordon chauffant L. 6m
CLI12208
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
155
7rLZQFYNTSJYIrYJHYNTS
CORDON CHAUFFANT avec thermostat
(FWFHYrWNXYNVZJX
UÊj}ˆÛÀ>}iÊ`½jÛ>«œÀ>ÌiÕÀÊ`iÊ«œ“«iÃÊDÊV…>iÕÀ
UÊ*ՈÃÃ>˜Viʏˆ˜jˆµÕiÊÃÌ>˜`>À`Ê\ÊÎä7ɓ
UÊ/i˜Ãˆœ˜ÊÃÌ>˜`>À`Ê\ÊÓÎäÊ6
UÊʜ˜}ÕiÕÀÃÊÃÌ>˜`>À`Ê\Ê`iÊ£ÊDÊÈʓʇÊ/…iÀ“œÃÌ>ÌÊxc
ʈ˜Ìj}Àj
UÊÊFonctions chauffage + régulation en un seul composant
LIBELLÉS
CODE CBM
Cordon chauffant avec thermostat L. 1m
CLI12302
Cordon chauffant avec thermostat L. 2m
CLI12304
Cordon chauffant avec thermostat L. 4m
CLI12306
Cordon chauffant avec thermostat L. 6m
CLI12308
KITS CONTRE LE GEL câble chauffant
à puissance constante, avec thermostat et fiche Schuko
(FWFHYrWNXYNVZJX
UʈV…iÊ-V…ÕŽœ°
UÊ/…iÀ“œÃÌ>Ìʈ˜Ìj}Àj°
UÊ/œjÀ>˜ViÊ`iʫՈÃÃ>˜ViÊ´Ó°x7°
UÊÊ*>}iÊ`iÊÀj}>}iÊ`iÊÌi“«jÀ>ÌÕÀiÊ`ÕÊ̅iÀ“œÃÌ>ÌÊ" ʳxc
Ê"ʳ£xc
°
156
CODE
LONGUEUR
BOBINE
TEMPÉRATURE
MINI D’INSTALLATION
TEMPÉRATURE
MAXI SUPPORTÉE
(PAS ALIMENTÉ)
TEMPÉRATURE
MAXI SUPPORTÉE
(QUAND ALIMENTÉ)
CODE CBM
K10C3KIT
3m
-35 °C
60 °C
60 °C
FAN22026
K10C6KIT
6m
-35 °C
60 °C
60 °C
FAN22028
K10C9KIT
9m
-35 °C
60 °C
60 °C
FAN22030
K10C14KIT
14 m
-35 °C
60 °C
60 °C
FAN22032
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
CENTRALES DE DÉTECTION
La centrale GS100M a été étudiée et construite selon les Règles Européennes pour détecter de manière
polyvalente, grâce à 1 sonde à distance, la présence de gaz toxiques et/ou explosifs. Elle est dotée d’un
bouton de TEST.
L’unité de contrôle GS100M présente trois niveaux de danger qui sont :
I° NIVEAU : 1° alarme. Il a été réglé pour toutes les sondes à 8 % des L.I.E. (120ppm)
II° NIVEAU : 2° alarme. Il a été réglé pour toutes les sondes à 13 % des L.I.E. (200ppm)
III° NIVEAU : alarme générale. Il a réglé à 20 % des L.I.E. (300ppm)
Il est possible de :
Sélectionner ou d’exclure le capteur lorsqu’il n’est pas installé ou quand il est en panne.
Sélectionner quel type de gaz on doit détecter : Toxique ou Explosif.
Choisir le fonctionnement du relais : en mode continu ou impulsion.
Choisir d’activer ou de désactiver la Sûreté Intrinsèque.
(FWFHYrWNXYNVZJX
sNIVEAUXDALARME
DE,%,ETDEPPMÌPPM
s)0
s$IMENSIONSXXMM
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s4OUSGAZ
s%NTRÏE•M!
s#ONSOMMATION7
LIBELLÉS
CODE CBM
Centrale de détection 1 sonde
DTK08002
Réf. : GS 100 M
La centrale '3- a été étudiée et construite selon les Règles Européennes pour détecter de manière
polyvalente, grâce à 1 à sondes à distance, la présence de gaz toxiques et/ou explosifs. Elle est dotée
d’un bouton de TEST.
L’unité de contrôle '3- présente trois niveaux de danger qui sont :
I° NIVEAU : 1° alarme. Il a été réglé pour toutes les sondes à 8 % des L.I.E. (120ppm)
II° NIVEAU : 2° alarme. Il a été réglé pour toutes les sondes à 13 % des L.I.E. (200ppm)
III° NIVEAU : alarme générale. Il a réglé à 20 % des L.I.E. (300ppm)
Il est possible de :
Sélectionner ou d’exclure le capteur lorsqu’il n’est pas installé ou quand il est en panne.
Sélectionner quel type de gaz on doit détecter : Toxique ou Explosif.
Choisir le fonctionnement du relais : en mode continu ou impulsion.
Choisir d’activer ou de désactiver la Sûreté Intrinsèque.
(FWFHYrWNXYNVZJX
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s4OUSGAZ
s%NTRÏE•M!
sNIVEAUXDALARME
DE,%,ETDEPPMÌPPM
s#ONSOMMATION7
s)0
s$IMENSIONSXXMM
LIBELLÉS
Centrale de détection 3 sondes
CODE CBM
Réf. : GS 300 M
DTK08004
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
157
7rLZQFYNTSJYIrYJHYNTS
CENTRALES DE DÉTECTION
La centrale "8-# a été étudiée et construite selon les Règles Européennes pour détecter de manière
polyvalente, grâce à 1 à sondes à distance, la présence de gaz toxiques et/ou explosifs. Elle est dotée
d’un bouton de TEST.
L’unité de contrôle "8-# présente trois niveaux de danger qui sont :
ª0RÏALARMEil a été réglé pour toutes les sondes à DES,)% (120ppm)
ª0RÏALARME il a été réglé pour toutes les sondes à DES,)% (200ppm)
Alarme générale : il a réglé à DES,)% (300ppm)
Pour faciliter la lecture des événements, l’unité de contrôle présente sur le panneau frontal 4 Leds qui indiquent,
à rotation, la sonde qu’elle contrôle et un écran qui indique la concentration de gaz mesuré.
Il est possible de :
Sélectionner ou d’exclure le capteur lorsqu’il n’est pas installé ou quand il est en panne.
Sélectionner quel type de gaz on doit détecter : Toxique ou Explosif.
Choisir le fonctionnement du relais : en mode continu ou impulsion.
Choisir d’activer ou de désactiver la Sûreté Intrinsèque.
(FWFHYrWNXYNVZJX
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s4OUSGAZ
s%NTRÏE•M!
sNIVEAUXDALARME
DE,%,ETDEPPMÌPPM
s#ONSOMMATION7
s)0
s$IMENSIONSXXMM
s!VECÏCRANRÏTROÏCLAIRÏ
ENMARCHEVERT
ENALARMEROUGE
DÏFAUTJAUNE
LIBELLÉS
CODE CBM
Centrale de détection 4 sondes
DTK08006
Réf. : BX 444 MC
La centrale "8BOX a la prérogative de pouvoir contrôler, par le biais des sondes qui y sont connectées,
la présence de gaz : toxiques et/ou explosifs.
L’unité de contrôle de détection de Gaz est apte à des applications industrielles et à des parkings. Elle a été
étudiée et construite en selon les Règles Européennes pour détecter la présence de gaz de manière polyvalente,
grâce à la possibilité de connecter jusqu’à 16 capteurs à distance pour une zone, ou divisible en deux zones
de 8 sondes.
L’unité de contrôle présente deux niveaux de danger qui sont :
I° NIVEAU : pré alarme. Cette donnée est variable, le technicien peut modifier l’action du pré alarme, sonde
par sonde, selon le type d’installation à contrôler. Le niveau est sélectionnable de 3% à 16% des L.I.E ou de
45 à 240 ppm.
II° NIVEAU : alarme générale. Il est réglé à 20 % des L.I.E ou à 300ppm.
(FWFHYrWNXYNVZJX
s#ONSOMMATION7ENALARME
s)0
s$IMENSIONSXXMM
s!VECÏCRANRÏTROÏCLAIRÏ
ENMARCHEVERT
ENALARMEROUGE
DÏFAUTJAUNE
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s4OUSGAZ
s%NTRÏE•M!
sNIVEAUXDALARME
DE,%,ETDEPPMÌPPM
sCAPTEURSZONES
LIBELLÉS
CODE CBM
Centrale de détection 16 sondes
158
Réf. : BX 216 box
DTK08008
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
CENTRALES DE DÉTECTION Rail DIN
La centrale de détection Rail DIN "8 peut contrôler par le biais de la sonde qui y est connectée, la présence
de : « Gaz toxiques et explosifs »
L’unité de contrôle présente deux niveaux de danger qui sont :
I° NIVEAU : pré alarme. Il a été réglé pour tous les sondes à 13 % des L.I.E. (200ppm)
II° NIVEAU : alarme générale. Il a été réglé 20 % des L.I.E. (300ppm)
Il est possible de :
Sélectionner ou d’exclure le capteur lorsqu’il n’est pas installé ou quand il est en panne.
Sélectionner quel type de gaz on doit détecter : Toxique ou Explosif.
Choisir le fonctionnement du relais : en mode continu ou impulsion.
Choisir d’activer ou de désactiver la Sûreté Intrinsèque.
La "8 est dotée d’un bouton de TEST pour faciliter le contrôle total de l’installation. La structure extérieure
est sur rail DIN/OMEGA.
(FWFHYrWNXYNVZJX
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s%NTRÏE•M!
s#ONSOMMATION7
sNIVEAUXDALARME
DE,%,ETDEÌPPM
s)0
s$IMENSIONSXXMM
LIBELLÉS
CODE CBM
Centrale de détection gaz Rail DIN 1 sonde
DTK08010
Réf. : BX 180
La centrale de détection Rail DIN "8 peut contrôler par le biais de 2 sondes qui y sont connectées la
présence de : « Gaz toxiques et explosifs »
L’unité de contrôle présente deux niveaux de danger qui sont :
I° NIVEAU : pré alarme. Il a été réglé pour tous les sondes à 13 % des L.I.E. (200ppm)
II° NIVEAU : alarme générale. Il a été réglé 20 % des L.I.E. (300ppm)
Il est possible de :
Sélectionner ou d’exclure le capteur lorsqu’il n’est pas installé ou quand il est en panne.
Sélectionner quel type de gaz on doit détecter : Toxique ou Explosif.
Choisir le fonctionnement du relais : en mode continu ou impulsion.
Choisir d’activer ou de désactiver la Sûreté Intrinsèque.
La "8 est dotée d’un bouton de TEST pour faciliter le contrôle total de l’installation. La structure extérieure
est sur rail DIN/OMEGA.
(FWFHYrWNXYNVZJX
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s%NTRÏE•M!
s#ONSOMMATION7
sNIVEAUXDALARME
DE,%,ETDEÌPPM
s)0
s$IMENSIONSXXMM
LIBELLÉS
CODE CBM
Centrale de détection gaz Rail DIN 2 sondes
Réf. : BX 280
DTK08012
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
159
7rLZQFYNTSJYIrYJHYNTS
CENTRALES DE DÉTECTION Rail DIN
La centrale de détection Rail DIN "8& a le pouvoir de contrôler et de détecter par le biais des capteurs qui
y sont connectés, la présence de: i'AZ4OXIQUES%XPLOSIFSETDEDÏTECTION)NCENDIEw
L’unité de contrôle présente deux niveaux de danger qui sont :
I° NIVEAU : pré alarme qui a été réglé pour toutes les sondes à 13 % des L.I.E. (200ppm)
II° NIVEAU : alarme générale qui a été réglé à 20 % des L.I.E. (300ppm)
Pour faciliter la lecture des événements, l’unité de contrôle présente sur le panneau frontal 4 Leds qui indiquent, la
sonde qu’elle contrôle et un écran indique la concentration de gaz mesuré. Avec une série de micro interrupteurs
il est possible de sélectionner ou d’exclure la sonde lorsqu’elle n’est pas installée ou lorsqu’elle est en panne ;
on peut sélectionner le mode de lecture sur l’écran, le 'AZ%XPLOSIFEN,)%OULE'AZ4OXIQUEENPPM En outre
il est possible choisir le fonctionnement du relais (impulsion ou continu) pour actionner l’électrovanne en classe
« A », les sirènes ou d’autres dispositifs.
La "8& on peut se relier à chaque zone jusqu’à 6 sondes de incendie.
La "8& est dotée d’un bouton de TEST pour faciliter le contrôle total de l’installation. La structure extérieure
est sur rail DIN/OMEGA.
(FWFHYrWNXYNVZJX
s)0
s$IMENSIONSXXMM
s0OSSIBILITÏDEMETTREUNESONDE
de détection de fumée
s!VECÏCRAN
s!LIMENTATION6OLTS(Z
sOption : alimentation secondaire 12V DC
s%NTRÏE•M!
s#ONSOMMATION7
sNIVEAUXDALARME
DE,%,ETDEÌPPM
LIBELLÉS
CODE CBM
Centrale de détection gaz Rail DIN 4 sondes
Réf. : BX 449F
DTK08014
SONDES DE DÉTECTION industrielles avec 2 ou 3 sorties
Les nouvelles sondes série 3'-, peuvent contrôler grâce aux capteurs à technologie Catalytique la
présence de Gaz explosif
La sonde détecte plusieurs types de gaz tels que : Gaz Naturel, GPL, Hydrogène, et présente deux niveaux de
danger qui sont :
I° NIVEAU : pré alarme. Fixé à 13 % des L.I.E. (200ppm)
II° NIVEAU : alarme générale. Fixé à 20 % des L.I.E. (300ppm)
La sonde est dotée d’une sortie linéaire de 4 à 20 mA. Pas d’alimentation nécessaire.
(FWFHYrWNXYNVZJX
s&ONCTIONNEAVECTOUTESLESCENTRALESINDUSTRIELLES
s!VECOUSORTIESRELAIS
s'AZFRIGORIFIQUE
LIBELLÉS
CODE CBM
Sonde 3S GN
Réf. : SGM533 (Met) avec 3 sorties relais
DTK14002
Sonde 3S GPL
Réf. : SGM533 (GPL) avec 3 sorties relais
DTK14004
Sonde 3S Hydrogène
Réf. : SGM533 (IDR) avec 3 sorties relais
DTK14006
Sonde pour gaz R134A
Réf. : HCF100 FRE1 avec 2 sorties relais
DTK16002
Sonde pour gaz R404
Réf. : HCF100 FRE2 avec 2 sorties relais
DTK16004
Sonde pour gaz R407
Réf. : HCF100 FRE3 avec 2 sorties relais
DTK16006
Sonde pour gaz R410
Réf. : HCF100 FRE avec 2 sorties relais
DTK16008
160
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
7rLZQFYNTSJYIrYJHYNTS
CARTE D’EXTENSION
La #!2$ est une carte électronique d’extension pour sondes gaz. En l’insérant dans le connecteur approprié
des sondes de détection gaz, il permet d’ajouter 3 relais et de commander par ces 3 relais les signaux :
- Avarie/default
- Pré Alarme fixé à 13% des L.I.E.
- Alarme générale fixé à 20% des L.I.E.
LIBELLÉS
Carte extension
CODE CBM
s0ERMETDERAJOUTERSORTIESRELAIS
s6ALABLEPOURLESSONDES$4+
DTK12010 à 28, DTK12050 et 52
DTK20002
ALARMES SONORE avec flash
Les sirènes &3-&3-&3- peuvent avertir, par un groupe sonore et le clignotant incorporé, la
présence de danger.
La Sirène est dotée de deux micro interrupteurs avec lesquels on peut sélectionner:
1) un temporisateur pour le groupe audio de façon à ne pas créer une pollution acoustique ; Au même temps
il permet de continuer de clignoter jusqu’à ce qu’on ne désactive pas l’alarme de l’unité de contrôle qui l’a
provoquée.
2) on peut rendre silencieux le groupe sonore en laissant seulement le clignotant.
LIBELLÉS
CODE CBM
Alarme sonore avec flash 12V DC
s&3sD"
DTK20006
Alarme sonore avec flash 24V DC
s&3sD"
DTK20008
Alarme sonore avec flash 230V AC
s&3sD"
DTK20010
CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL - www.cbm.fr
161
7rLZQFYNTSJYIrYJHYNTS
TESTEUR
Cet appareil permet de lire toutes les données qui se trouvent dans la mémoire de la sonde par l’écran incorporé
et, en outre, en ayant en dotation d’une transmission serie il est possible imprimer le rapport de contrôle et vérifier
l’installation, en auto certifiant son propre travail.
LIBELLÉS
CODE CBM
Testeur de sonde
s43
DTK20014
BATTERIES
LIBELLÉS
CODE CBM
Batterie 12V - 1,2 Ah
s!#
s$IMENSIONSXXMM
s!UTONOMIEH
DTK20020
Batterie 12V - 2,2 Ah
s!#
s$IMENSIONSXXMM
s!UTONOMIEH
DTK20008
Batterie 12V - 6 Ah
s!#
s$IMENSIONSXXMM
s!UTONOMIEH
DTK20024
BOUTEILLES TEST
LIBELLÉS
CODE CBM
Bouteille de test domestique
s"6
sML'0,3PRAY
DTK20026
Bouteille de test GN
sLITRE
s&ONCTIONNEAVECVANNE
DTK20028
Bouteille de test GPL
sLITRE
s&ONCTIONNEAVECVANNE
DTK20030
Bouteille de test CO98 PPM
sLITRE
s&ONCTIONNEAVECVANNE
DTK20032
Bouteille de test CO300 PPM
sLITRE
s&ONCTIONNEAVECVANNE
DTK20034
Bouteille de test Hydrogène
sLITRE
s&ONCTIONNEAVECVANNE
DTK20036
Bouteille de test Acétylène
sLITRE
s&ONCTIONNEAVECVANNE
DTK20038
Bouteille de test Acétone
sLITRE
s&ONCTIONNEAVECVANNE
DTK20040
Bouteille de test R134a
sLITRE
s&ONCTIONNEAVECVANNE
DTK20042
Bouteille de test R404a
sLITRE
s&ONCTIONNEAVECVANNE
DTK20044
Bouteille de test R407
sLITRE
s&ONCTIONNEAVECVANNE
DTK20046
Bouteille de test R410
sLITRE
s&ONCTIONNEAVECVANNE
DTK20048
Vanne pour bouteille 1 litre
Bouteille de test Amoniaque
Vanne pour bouteille Amoniaque
162
DTK20050
sLITRE
s&ONCTIONNEAVECVANNE
DTK20050
DTK20062
www.cbm.fr - CATALOGUE PRODUITS ET ACCESSOIRES POUR L’AIR, LA CLIMATISATION ET LE FROID COMMERCIAL
