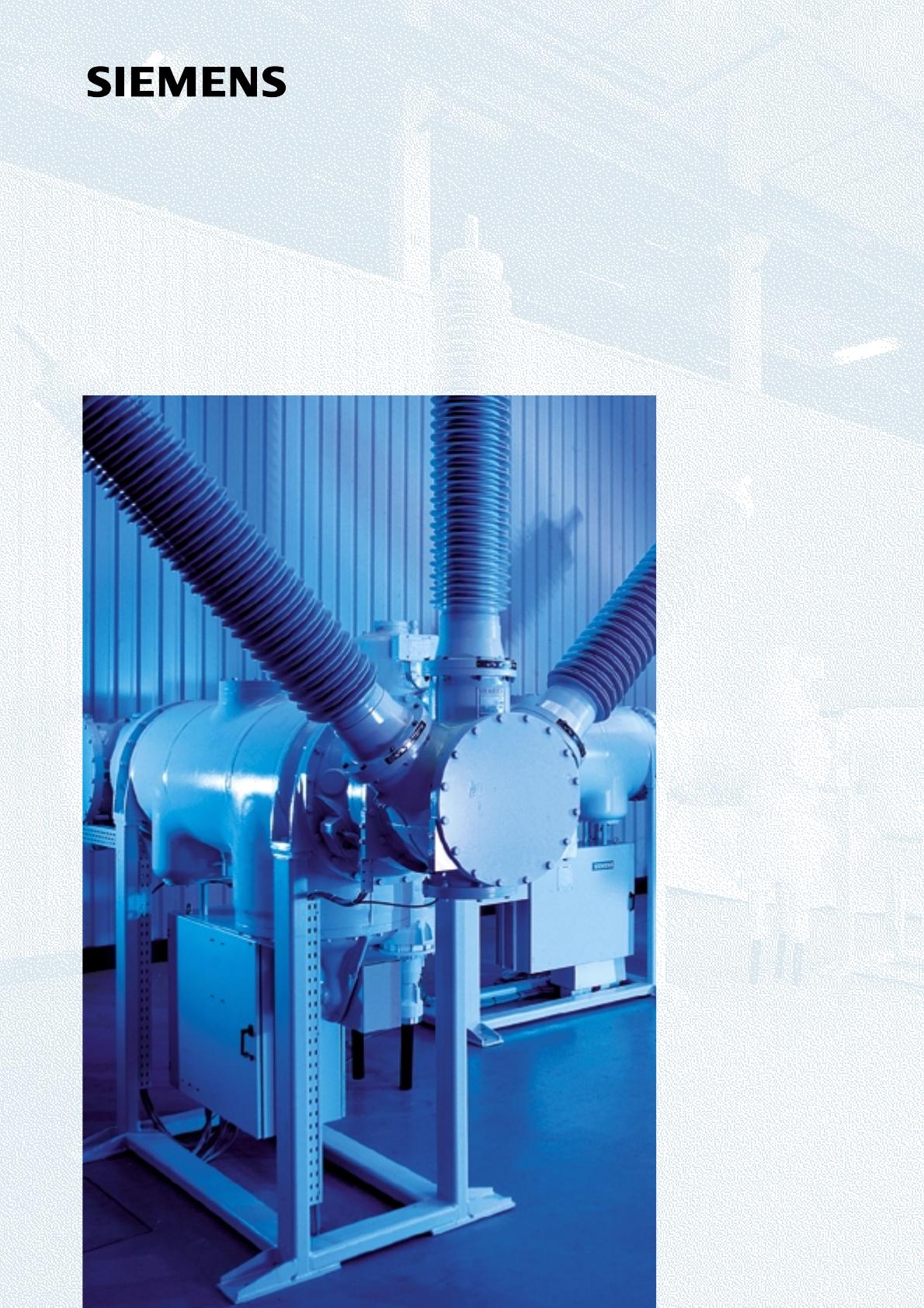

Postes haute tension à haute intégration jusqu`à 145 kV

HIS –
Postes haute tension à haute intégration
jusqu’à 145 kV
Type 8DN8
de 72,5 kV à 145 kV
Le poste haute tension HIS
à haute intégration
résoud les problèmes de place
HIS 8DN8 est une solution de
poste haute tension pour une
tension nominale allant jusqu’à
145 kV, étudiée avant tout pour
le renouvellement ou l’agranAvec HIS, poste haute tension
intégré isolé au gaz à usage
interne et externe, vous n’êtes
plus à court de place. En effet,
HIS nécessite moins de la
moitié de l’encombrement d’un
poste haute tension comparable isolé à l’air.
dissement des postes haute
tension de plein air et d’intérieur
isolés à l’air. Particulièrement
lorsque l’exploitant veut procéder au remplacement ou à
l’agrandissement d’un poste en
service. Les prix élevés des
terrains et les procédures
d’autorisation toujours plus
difficiles font de la place la
question numéro un dans le
calcul des coûts. Avec la solution HIS, les disjoncteurs, les
sectionneurs, la mise à la terre
et les transformateurs de
mesure sont logés dans des
enveloppes étanches au gaz,
ce qui réduit beaucoup la taille
de l’installation. Vous pouvez
ainsi adapter la performance de
votre poste haute tension pour
une même surface d’exploitation.
2 3

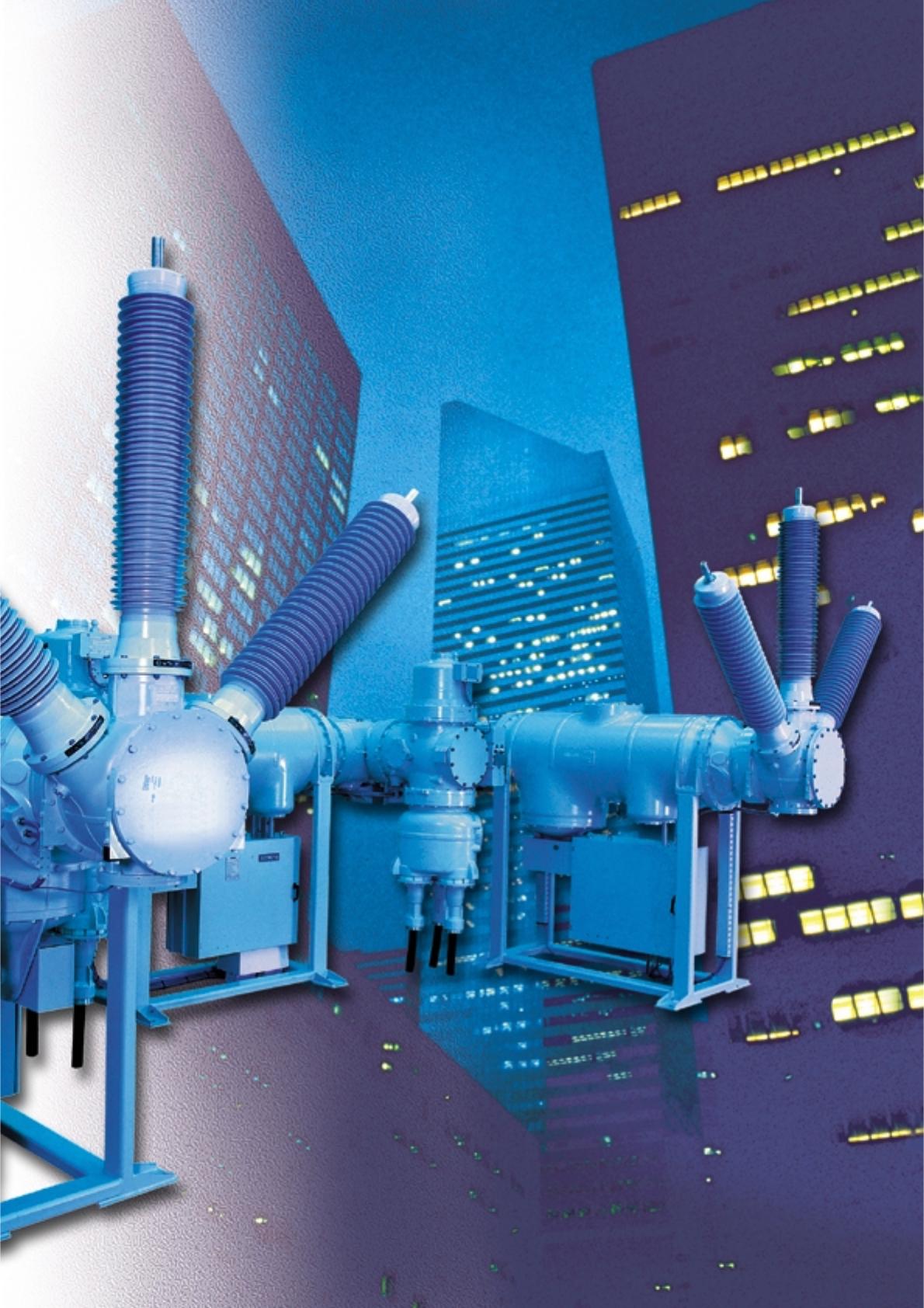

HIS, le poste haute tension à haute intégration,
alternative économique
Même dans un
environnement agressif,
vous pouvez avoir
confiance en nos installations
Même dans les zones
escarpées montagneuses,
la mise en œuvre de nos
installations est effectuée
sans peine
4 5

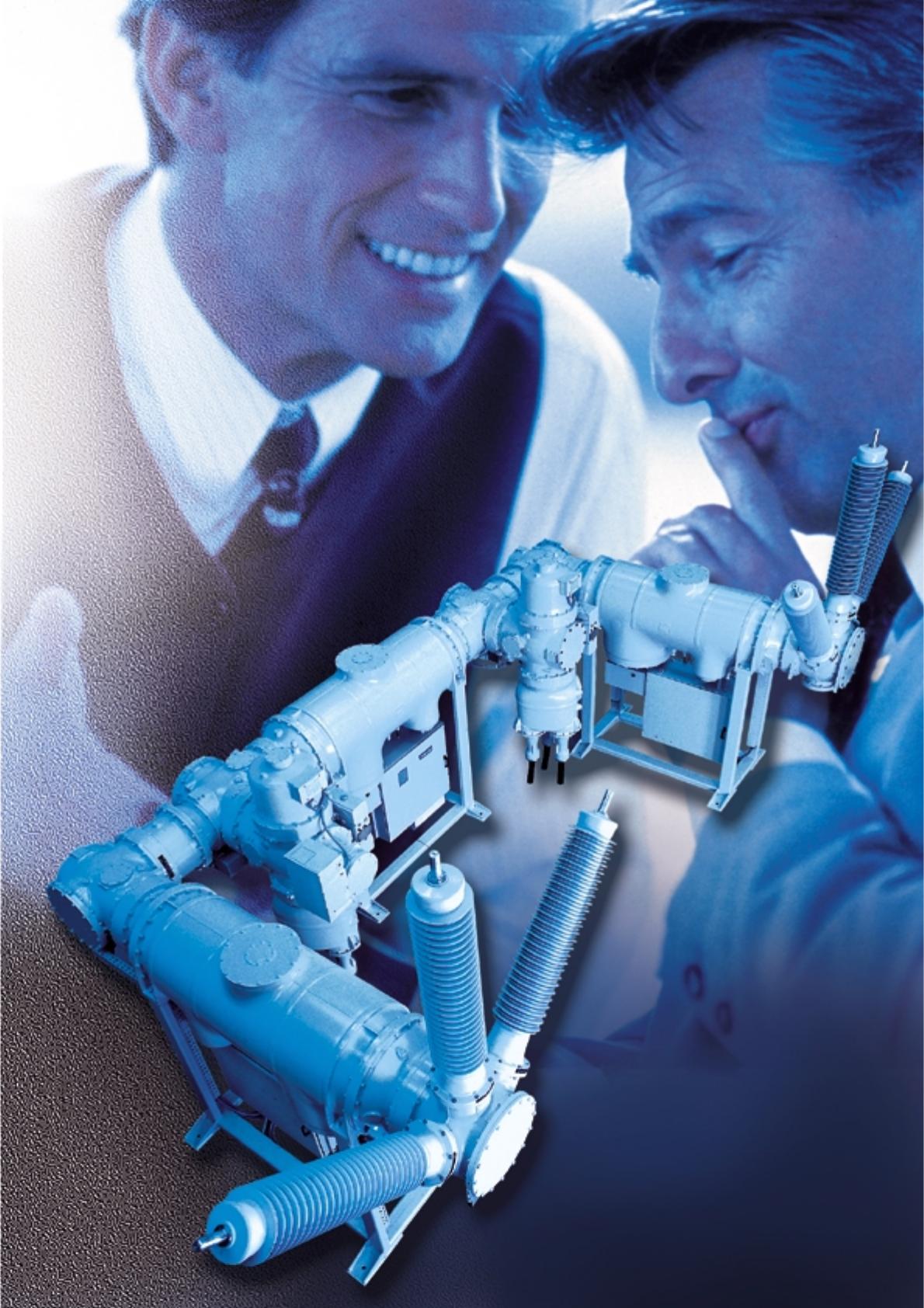

Rentable et flexible
Avec HIS, il est possible de
réaliser tous les circuits standards par des modules compacts et standardisés. Par
exemple, une installation de
plein air peut être remplacée
par deux postes HIS pour
gagner de la place. Les coûts
d’exploitation réduits, la maintenance minimale et la longue
durée de vie des installations
aident en outre à réduire les
coûts induits par le cycle de
vie. Le renouvellement des installations devient facilement
possible avec des unités préassemblées et contrôlées en
usine. HIS s’intègre également
dans votre système de commande – qu’il soit conventionnel, digital ou à bus de données
SICAM® HV.
Ainsi, vous intégrerez HIS de
façon rentable et flexible dans
votre installation.
Coûts d’investissement
réduits
Notre ingénierie assistée par
ordinateur et nos unités compactes de livraison permettent
des délais raccourcis de planification et de livraison. La structure réduite et compacte de
l’installation n’exige que peu
de fondations. Les travaux de
terrassement sont réduits au
minimum, ce qui rend l’installation aisée dans les zones
montagneuses et escarpées.
L’installation est livrée sur chantier pré-installée et contrôlée.
Le temps entre commande et
livraison clés en main est ainsi
réduit considérablement. De
plus, l’encombrement de HIS
est au maximum de la moitié
de la surface occupée par un
poste haute tension isolé à l’air.
Il est possible de procéder au
renouvellement des postes
en plein air existants durant le
temps de service. Seul un
découplage partiel de courte
durée des postes existants est
nécessaire lors de l’installation. Les temps d’arrêt sont
réduits.
Vos coûts d’investissement
sont ainsi diminués et la mise
en service sera rapide et efficace.
Une exploitation fiable
et sûre
L’encapsulage des éléments
protège le personnel affecté à
l’exploitation de tout contact
avec les pièces conductrices
de courant ou placées sous tension. Les sectionneurs et la
mise à la terre intégrés dans le
jeu de barres et les départs
permettent de découpler la travée sans risques et de mettre
à la terre les éléments de la
travée. La mise à la terre peut
être réalisée sous forme de
sectionneurs de mise à la terre
rapide. Ainsi, il n’est pas besoin
de séparer physiquement les
conducteurs pour obtenir une
distance d’isolement ni d’employer des tiges pour la mise à
la terre. Des disques de rupture
préviennent une augmentation
de pression trop importante
dans l’enveloppe, la décharge
du gaz se fait dans une direction
définie. L’installation du poste
en hauteur facilite l’accessibilité. Hormis la protection des
personnes, HIS offre également
une bonne protection contre
les déprédations. Si une erreur
se produit, elle est rapidement
réparée. Il est possible de procéder dans un délai rapide à
l’échange de travées complètes, ce qui minimise le temps
d’immobilisation de l’installation. Les pièces de rechange
sont livrables en 24 heures maximum et directement sorties
de fabrication.
Vous assurez donc un niveau
élevé de sécurité du personnel
et de votre poste haute tension,
ainsi qu’un fonctionnement
fiable.
L’environnement
HIS offre également des avantages pour l’environnement.
L’entraînement sans huile et
l’encapsulage ultra-étanche
sont non-polluants. De plus, sa
grande longévité et son faible
encombrement épargnent les
ressources.
Vous protégez ainsi l’espace
vital pour l’avenir.
Inaltérabilité et
maintenance minimale
Une fois en service, l’installation
fonctionne avec fiabilité et avec
un minimum de maintenance
pour au moins 50 ans. Après
seulement 10 ans, nous recommandons un contrôle visuel.
L’encapsulage intégral minimise
les opérations de nettoyage.
C’est par une gestion globale
de la qualité que nous assurons
le haut niveau de qualité des
postes. L’enveloppe est en fonte d’aluminium anticorrosion et
les systèmes d’entraînement
sont auto-lubrifiants.
L’installation ne comporte ni
systèmes de contact ni tringlerie externes. Ceci garantit une
haute résistance contre les influences extérieures, même
dans des conditions environnementales extrêmes. De plus,
elle résiste aux séismes et est
insensible au vent.
A chaque instant, vous pouvez
ainsi avoir confiance en votre
poste haute tension avec des
coûts d’exploitation extrêmement faibles.
La créativité en œuvre
Votre problème de distribution
trouve sa solution créatif avec
HIS, matériel dérivé des postes
blindés :
• Compacité
• Modération des coûts
• Modularité pour l’intérieur
et l’extérieur
La compacité
à l’aide d’une technique innovante
Départ HIS
Les postes haute tension HIS
bénéficient d’un encapsulage
tripolaire afin de parvenir à des
dimensions de composants
extrêmement réduites. L’installation du poste dans une hauteur facilite son accessibilité et
en donne une grande visibilité.
Le matériau de l’enveloppe utilisé est l’aluminium. Résultat :
l’installation est résistante à la
corrosion et particulièrement
légère. L’optimisation diélectrique et mécanique de l’enveloppe est le fruit de méthodes
de fabrication et de techniques
de coulée modernes. Le gaz
utilisé comme diélectrique et
gaz de coupage d’arc est
l’hexafluorure de soufre. Tous
les éléments sont reliés par des
brides dont les propriétés
d’étanchéité au gaz sont garanties par le principe d’étanchéité
Siemens par joint torique, une
valeur sûre depuis des décen-
nies. Les conduites étanches
au gaz permettent le fractionnement du système en plusieurs
compartiments gazeux séparés.
Chaque compartiment est
équipé de son propre dispositif
de contrôle de gaz, d’un disque
de rupture et d’un filtre. Les
filtres statiques absorbent
l’humidité et les résidus résultant de l’arc électrique dans le
gaz isolant. Au cas où un improbable défaut viendrait à se produire, les disques de rupture
empêchent une forte montée
de pression dans l’enveloppe.
La décharge du gaz est canalisée dans une direction définie.
Les armoires et systèmes
d’entraînement pour l’installation extérieure sont équipés de
dispositifs de chauffage. Vis et
écrous sont anticorrosifs.
10
5
1
5
3
6
8
4
7
2
11
6 7
9
1 Disjoncteur
2 Entraînement à ressort
avec unité de commande disjoncteur
3 Module de départ avec
sectionneur et mise à
la terre
4 Module de transposition
5 Transformateur de
courant
6 Transformateur de
tension
7 Boîtier-disjoncteur à
bornes
8 Mise à la terre rapide
9 Sortie de câble
10 Traversée air-SF6
11 Cadre
1
2
3
4
5
6
Support de contact
Buse d’extinction
Contact principal
Contact d’arc
Cylindre de contact
Socle
Disjoncteur
L’élément central du poste
haute tension HIS est constitué
par le disjoncteur tripolaire
encapsulé et ses deux éléments :
• Chambre de coupure
• Commande
La chambre de coupure et la
commande ont pour base le
même matériel utilisé dans les
postes conventionnels et blindés.
Module
disjoncteur
Chambre de coupure
La chambre de coupure intégrée dans le disjoncteur pour
couper les arcs électriques
fonctionne sur le principe d’auto-compression. L’énergie
d’entraînement est minimale
ce qui limite les chocs mécaniques. Cela a des répercussions positives en termes
d’usure du disjoncteur, de
l’enveloppe et des fondations.
Trajectoire du courant
Sur un disjoncteur à auto-compression, la trajectoire du courant s’établit à partir du support
de contact (1), du socle (6) et
du cylindre de contact mobile
(5). Lorsqu’il est fermé, le courant de régime circule via le
contact principal (3). Parallèlement, un contact d’arc électrique (4) est enclenché.
8 9
Coupure des courants
de régime
Lors de la coupure, le contact
principal (3) s’ouvre d’abord, le
courant passe alors par le contact d’arc électrique (4) qui est
encore fermé. Ceci permet
d’éviter l’érosion des contacts
principaux. Au moment de la
séparation des contacts d’arc,
un arc électrique se forme entre
les contacts (4). Parallèlement,
le cylindre de contact (5) se
déplace dans le socle (6) et il
comprime le gaz d’extinction
qui s’y trouve. Le gaz d’extinction comprimé s’écoule à travers le cylindre (5) en direction
du contact et éteint l’arc électrique.
Coupure des courants
de défaut
Avec des courants de courtcircuit élevés, le gaz d’extinction
est fortement chauffé dans la
zone de l’arc électrique. Ceci
entraîne une augmentation de
la pression dans le cylindre de
contact. C’est pourquoi l’énergie servant à créer la pression
d’extinction indispensable ne
doit pas être apportée par l’entraînement. À partir d’un certain moment, le contact d’arc
libère la buse (2). Le gaz chauffé
et à haute pression passe du
cylindre de contact à travers la
buse et éteint l’arc électrique.
1
2
3
4
5
6
Disjoncteur enclenché
Coupure :
contact principal ouvert
1
2
Coupure :
contact d’arc électrique ouvert
8
9
10
3
11
12
4
13
14
5
15
6
16
7
17
1
2
3
4
5
6
7
8
9
Bobine d’enclenchement
Came
Mécanisme de renvoi
Tige de commande
Bielle de ressort de fermeture
Bielle de ressort d’ouverture
Ressort de fermeture
Réarmement manuel
Transmission de réarmement
10
11
12
13
14
15
16
17
Arbre de réarmement
Levier à galet
Amortisseur fermeture
Arbre de manœuvre
Amortisseur d’ouverture
Bobine de déclenchement
Carter (pièce coulée)
Ressort d’ouverture
Disjoncteur en position d’arrêt
Dispositif de commande
Le dispositif de commande à
ressort apporte la force nécessaire pour les manœuvres d’ouverture et de fermeture. Il est
logé dans un carter en aluminium compact et traité anticorrosion. Les ressorts de fermeture et d’ouverture sont installés
dans le bloc d’entraînement
de manière visible. L’ensemble
du dispositif de commande
est donc séparé des compartiments de gaz SF6. Les paliers
à roulements et la transmission
de réarmement sans maintenance assurent une fiabilité
s’étalant sur plusieurs décennies. Ainsi, on utilise des concepts de construction éprouvés
issus de la technologie des disjoncteurs Siemens, comme par
ex. la fermeture à loquet antivibrations et le désaccouplement sans astreinte de la transmission de réarmement.
Le dispositif de commande
offre les avantages suivants :
• Une position définie du
disjoncteur conservée même
lors d’une interruption d’énergie auxiliaire
• L’ouverture ne dépend pas
obligatoirement de la position
du ressort d’enclenchement
• Un nombre élevé de
manœuvres mécaniques
• Un nombre peu élevé de
pièces mécaniques
• Une structure compacte
Sectionneur
et mise à la terre
Position neutre
Sectionneur fermé
Mise à la terre fermée
Un sectionneur à trois positions regroupe les fonctions
du sectionneur et de mise à la
terre.
Soit la tige de contact mobile
ferme la section neutre, soit
elle connecte le conducteur à
haute tension au contre-contact
de la mise à la terre. Cette configuration a pour résultat un
verrouillage implicite entre ces
deux fonctions. Donc il n’est
plus nécessaire d’en tenir
compte dans le verrouillage
électrique du système. Le contre-contact de la mise à la terre
est isolé électriquement de
l’enveloppe ce qui permet
d’effectuer des mesures. Sur
la troisième position, ni le sectionneur ni le contact de mise
à la terre ne sont fermés.
Les trois pôles d’un système
sont couplés l’un à l’autre
mécaniquement. Ils sont donc
mus ensemble par un même
système d’entraînement. La
transmission d’énergie vers
l’intérieur du boîtier se fait par
des arbres tournants étanches
au gaz sous pression. Le disjoncteur d’alarme et l’indicateur
de position de marche sont sécurisés par un lien mécanique
direct à l’arbre d’entraînement.
Une mise en service manuelle
d’urgence est prévue.
Mise à la
terre rapide
La mise à la terre rapide est
du type à tige. Sur ce dispositif,
les tiges de contact positionnées sur le potentiel de terre
rentrent dans les contre-contacts en forme de tulipes. Le
disjoncteur de mise à la terre
est équipé d’un entraînement
à ressort qui est armé par un
moteur électrique.
Mise à la terre rapide
Croquis de base d’un
sectionneur à trois positions
Exemple : Module de transformateur
de courant à puissance optimisée
Exemple : module de transformateur de tension à charge optimisée
10 11
Transformateurs
de mesure
Les transformateurs de courant
et de tension sont utilisés pour
prendre des mesures de courant et de tension et pour alimenter les relais de protection.
Ils sont disponibles sous différents modèles – des transformateurs traditionnels aux capteurs modernes de courant et
de tension.
Module de transformateur
de courant
En général, on met en service
des transformateurs de courant
inductifs à charge optimisée.
Le transformateur de courant
peut être intégré à n’importe
quel emplacement de la travée
et du poste. Le conducteur haute tension constitue l’enroulement primaire. Les noyaux avec
les enroulements secondaires
sont projetés à partir du cahier
des charges du client selon des
différentes classes de précision
et de puissance. Un changement du rapport de transmission est possible via les raccordements secondaires des transformateurs de courant qui sont
évacués du boîtier par une plaque de conduite étanche au
gaz. L’accès est assuré électriquement par la boîte de bornes du transformateur située
en dessous du disjoncteur.
Module de transformateur
de tension
Il est possible de mettre en
service des transformateurs de
tension inductifs ou à charge
optimisée.
Ces transformateurs peuvent
être disposés devant ou derrière le sectionneur de sortie.
Les raccordements secondaires
sont évacués du boîtier par une
travée SF6-Air. L’accès se fait
électriquement par le bornier
du transformateur situé en dessous du disjoncteur.
Modules de
raccordement
Modules de raccordement
Les modules de raccordement
relient les travées du poste
HIS au matériel d’exploitation
suivant :
• Ligne aérienne
• Transformateur ou self de
choc
• Câble
Ils assurent ainsi le passage
entre l’isolation au gaz SF6 à
l’intérieur de l’enveloppe et les
autres agents d’isolation.
Module de raccordement
de câbles
Ce module tripolaire encapsulé
relie le poste HIS à un câble
haute tension. Tous les types
usuels de câble haute tension
peuvent être connectés sans
difficulté au module de raccordement de câbles. On peut utiliser indistinctement des prises
conventionnelles ou enfichables.
Module de raccordement
de câbles (enfichable)
Raccordement extérieur
avec parafoudre intégré
Isolateurs extérieurs/
parafoudres
L’isolateur extérieur permet
d’assurer le passage depuis le
poste HIS jusqu’aux composants isolés à l’air ou jusqu’aux
lignes aériennes. Il est disponible sous forme d’isolateur
composite ou porcelaine. Ce
raccordement est une combinaison de modules de liaison
unipolaires et la traversée
Air/SF6. La longueur, la forme
de l’écran et la distance de
fuite de la traversée Air/SF6
sont déterminées selon la
coordination de l’isolation, de
l’écart minimal et du degré
de pollution.
L’isolateur extérieur permet la
liaison d’un poste blindé avec :
• Des lignes aériennes
• Des conduites extérieures
de transformateurs extérieures ou de bobines de self
• Des embouts d’extrémité
extérieurs de câbles haute
tension
La structure innovante de HIS
offre la possibilité d’intégrer,
pour un encombrement réduit,
un parafoudre dans l’isolateur
extérieur.
Modules
de jonction
Module de raccordement
de transformateur
Le module de raccordement
unipolaire du transformateur
est, comme l’isolateur extérieur,
connecté au système principal
tripolaire par une combinaison
de modules de liaison. Il permet de passer directement du
milieu diélectrique à l’huile du
transformateur ou des selfs de
choc. La module de raccordement du transformateur doit
donc être étanche à l’huile et
au gaz sous pression.
Les déplacements induits par
la température et les divers
tassements des fondations du
poste haute tension et du transformateur sont compensés par
les compensateurs à soufflet.
Modules d’allongement
Les modules d’allongement
permettent de réaliser les
liaisons/connexions voulues à
l’intérieur de la travée.
Module d’allongement
Module de raccordement
de transformateur
Niveau de commande –
Commande et surveillance
Commande du disjoncteur
Tous les éléments nécessaires
à la commande et à la surveillance du disjoncteur sont installés dans l’armoire du système d’entraînement avec
l’entraînement du disjoncteur.
La commande et la surveillance
sont effectuées via une commande numérique intelligente
– le DBC (Digital Breaker Control / contrôle de disjoncteur
numérique) qui offre de vastes
fonctions de diagnostic et de
contrôle.
Exemple : armoire avec
dispositif de commande
du disjoncteur
12 13
Surveillance de gaz
Chaque travée est divisée en
compartiments de gaz séparés,
selon leur fonction (transformateur de tension, sectionneur, disjoncteur, etc.), par des cloisons
d’isolation étanches au gaz. Tous
les compartiments de gaz sont
accessibles via des connexions
de maintenance. La surveillance
de gaz est effectuée sur trois
pôles de manière décentralisée
au moyen de capteurs de pression
et de température ou de contrôleurs d’étanchéité à indicateur
de tendance.
Armoire de commande locale
L’armoire de commande locale
comporte tous les dispositifs
nécessaires permettant de commander et de surveiller la travée.
Les fonctions de base suivantes
du niveau de commande peuvent
être réalisées :
• L’actionnement sur site à
verrouillage intégral et contrôle
d’état de tout l’équipement
haute tension
• La protection numérique des
départs
• L’affichage de tous les messages nécessaires à l’exploitation et à la surveillance ainsi
que les valeurs mesurées du
courant, de la tension et de la
puissance sous forme numérique ou analogique
• La protection par fusibles de
tous les circuits auxiliaires et
des transformateurs de tension
• Le transfert de toutes les informations relatives au système
vers la commande du réseau
Ces fonctions permettent de réaliser toutes les exigences spécifiques liées à la technique de commande.
Naturellement, nous livrons toutes
nos postes HIS avec toutes les
techniques de commande usuelles – depuis la commande conventionnelle jusqu’à la technique
de commande numérique qui est
compatible avec les bus de données (voir imprimé en annexe).
Transport, montage,
mise en service
et entretien
Transport
Afin de pouvoir optimiser
l’expédition et la mise en œuvre
sur site, nos postes haute
tension sont transportés sous
forme de packs de livraison les
plus gros possibles. La hauteur
des installations est adaptée
aux dimensions des conteneurs
pour permettre un transport
économique sur toute la surface du globe. Les postes
prêts à expédier contenant de
l’appareillage haute tension
sont entièrement testés et
prêts à être mis en service sans
réglage supplémentaire. Les
brides des travées sont protégés contre la corrosion et
sont fermés par des couvercles
de transport. L’emballage des
postes est choisi en fonction
du type, de la durée et du moyen de transport ainsi qu’en
fonction de la durée et l’endroit
de stockage. Au cas où cela
serait nécessaire, nous avons
prévu des emballages hermétiques adaptés pour l’export et
ce pour une durée de transport
et de stockage allant jusqu’à
12 mois. Dans des cas particuliers, l’emballage hermétique
peut également être conçu
pour une plus longue période.
Installation
et montage
La livraison de systèmes entièrement montés réduit nettement les frais de main-d’œuvre
lors de l’installation sur le chantier. Des moyens simples permettent d’apporter l’installation
sur le site de sa mise en œuvre
et de la préparer pour le montage. En raison des dimensions
réduites des systèmes, peu de
fondations sont nécessaires.
Les travaux de terrassement
sont réduits. Les composants
peuvent être déplacés et ajustés rapidement. Pour l’installation du poste, un faible nombre
d’ancrages et de supports en
acier supplémentaires suffisent.
Au niveau secondaire, il ne
reste que le câblage entre les
travées à effectuer.
Des travaux simples, une notice
de montage détaillée et l’utilisation d’un faible nombre
d’outils spéciaux permettent
au personnel du client d’effectuer un montage simple et rapide du poste sous la surveillance d’un superviseur Siemens
expérimenté. En cas de besoin,
nous assurons une formation
faite sur mesure pour vous.
Mise
en service
Lorsque le montage est terminé, l’ensemble du matériel et
les circuits de commande et de
surveillance seront examinés
pour vérifier le bon état de leurs
fonctions mécaniques et électriques. L’étanchéité au gaz des
brides montés sur le chantier
est vérifiée. Tous les autres
brides ont déjà fait l’objet d’un
contrôle en usine.
Les contrôles ont été effectués
selon la norme CEI 517. Les
protocoles de contrôle font office de preuves.
Chargement
sur poids-lourd
Entretien
Nos postes HIS sont conçus
et fabriqués avec un rapport
optimal entre la conception, les
matériaux utilisés et les mesures d’entretien. L’encapsulage intégral réduit au minimum
les opérations de nettoyage.
Les boîtiers aluminium sont anti-corrosifs et les systèmes
d’entraînement des moteurs
auto-lubrifiants. En conditions
normales d’exploitation, nos
postes HIS sont pratiquement
sans maintenance. Nous ne
conseillons un premier contrôle
visuel qu’après 10 ans et une
première révision qu’après
25 ans.
Assurance
qualité
Contrôle en usine
La qualité des postes haute
tension isolés au gaz de
Siemens est assurée par une
gestion constante et évolutive
de la qualité. Cette gestion
de la qualité a été certifiée depuis 1983 par la norme CSA
Z299 et depuis 1989 par la norme DIN EN ISO 9001.
L’assurance de la qualité est
orienté vers le client, c.-à.-d.
que chaque mesure de qualité
doit apporter un avantage pour
nos clients.
14
Le système d’assurance de la
qualité englobe tous les processus depuis le développement
jusqu’au service en passant par
le marketing. Des audits internes et externes effectués sur
tous les procédés permettent
d’assurer une efficacité durable
de ce système et sa pérennité.
La consignation étape par étape
de l’ensemble des processus
liés à la qualité sert de base de
travail en la matière. Ainsi, la
qualité de nos postes haute
tension est conforme aux exigences les plus élevées.
La maîtrise de la gestion de la
qualité se poursuit évidemment
au cours de la production de
nos postes haute tension. Le
montage dans des conditions
de laboratoire et des contrôles
complets de fabrication ainsi
que des examens individuels
des pièces, des éléments et
des modules complets garantissent un fonctionnement
fiable de l’installation. Après les
examens mécaniques de routine, un examen individuel haute
tension ou un examen haute
tension de l’installation complète servant de justificatif ultime de la qualité est effectué
avant la livraison.
Exemples
de travées
Circuit H
35 m
Avant :
Poste haute tension isolé à l’air
Surface requise : env. 1600 m2
45 m
8m
24 m
Après : Poste haute tension HIS
à haute intégration
Surface requise : env. 650 m2
27 m
15
Extension d’un poste haute tension extérieur avec structure carénée
16 17
Remplacement d’un poste haute tension intérieur à barre omnibus double
Barre “A”
Barre “B“
-QZ1
-QZ2
-Z1
-Q0
-T1
-T5
Avant :
Poste haute tension
isolé à l’air
Barre “A”
Barre “B”
-Z2
-Z1
-Z4
-Q0
-QZ1 -QZ2
Après :
Poste haute tension HIS
à haute intégration
-T1 -Z3 -T5
Installation HIS à 3 disjoncteurs alignés
16 m
VUFc d’ensemble
-Z1
-QZ1
M
M
-T1
M
M
-QZ1 -Q0 -QZ2
-QZ1
M
-T1
-Q0
M
-QZ9
-QZ9
-T5
-Q8
M
M
-Z1
-Q0
M
-T5
-Q8
-QZ1
-T1
M
M
-QZ1
-T2
M
M
-Z1
-Z1
18
Données
techniques
Type de poste haute tension
HIS 8DN8
Tension assignée
Jusqu’à 145 kV
Fréquence assignée
50/60 Hz
Tension de tenue assignée
à fréquence industriel (1 min.)
Tension de tenue assignée
aux chocs de foudre (1,2/50 µs)
Jusqu’à 275 kV
Jusqu’à 650 kV
Courant assigné
Jusqu’à 3150 A
Pouvoir de coupure
Jusqu’à 40 kA
Pouvoir de coupure crête
Jusqu’à 108 kA
Pouvoir de coupure courte durée
Jusqu’à 40 kA
Taux de fuite / année
⬉ 0,5 %
Température
–30 °C à +55 °C
Hauteur, largeur, profondeur
Voir les exemples
de travées
Normes
EN/IEC
19
Pour de plus amples
informations
Tél. +49 91 31/7-3 46 60
Fax +49 91 31/7-3 46 62
e-mail : [email protected]
www.HV-HIS.com
Nom/Société
Rue
Code postal/Localité/Pays
Téléphone/Fax
e-mail
Veuillez me faire parvenir des informations sur le(s) thème(s) suivant(s) :
CD-ROM HIS pour Windows 95, NT 4 ou version plus évoluée/supérieure
Gamme de postes haute tension isolés au gaz
Postes haute tension isolés au gaz jusqu’à 145 kV
Postes haute tension isolés au gaz jusqu’à 245 kV
Postes haute tension isolés au gaz jusqu’à 550 kV
Conteneurs
Techniques de commande pour les postes
de haute tension
Autres exemplaires de la présente brochure
Siemens AG
Power Transmission
and Distribution
High Voltage Division
Postfach 32 20
91050 Erlangen
Allemagne
www.ev.siemens.de
Siemens Aktiengesellschaft
Sous réserve de modifications
N° de réf. E50001-U113-A217-X-7700
Printed in Germany
Dispo-Stelle 30000
61D6527 TV/Wü 102119 PA 01014.
