Intensité - tension

Intensité, tension et mesure
I) L’intensité :
a) Définition :
L’intensité du courant électrique correspond à la quantité de courant qui
traverse un composant électrique en une seconde.
Remarques :
• Dans un circuit en série comprenant une lampe et une pile, l’éclat de la
lampe est d’autant plus grand que l’intensité est plus grande.
• L’intensité mesurée aux bornes d’un appareil électrique est notée IAB où
A correspond à la borne d’entrée du dipôle et B la borne de sortie.
b) Unité :
L’unité de l’intensité est l’Ampère ( symbole A ).
Comme pour les masses, les volumes ou les distances, on peut être amené
à faire des conversions pour les mesures d’intensité. Pour cela, on utilise le
tableau des conversions suivant :
kA
A
0,
0
Par exemple, 30 mA = 0,03 A
Convertir de même :
500 mA en A :
500 mA = ………..
5 600 μA en mA : 5 600 μA = …………
0,5 A en mA : 0,5 A = ………..
3
mA
0
μA
II) La tension :
Il existe une différence d’état électrique ou différence de potentiel entre
les deux bornes d’un générateur ( même principe physique d’un barrage
rempli ou d’un château d’eau : il y a une différence de niveau d’eau ).
a) Définition :
La tension aux bornes d’un appareil électrique correspond à la différence
de potentiel qui existe entre l’entrée et la sortie de cet appareil.
Remarques :
• La tension est notée UAB si on considère que l’entrée de l’appareil est A
et la sortie B.
• La tension vient d’un physicien qui a travaillé sur l’électricité : Alessandro
Volta (1745 – 1821).
b) Unité :
L’unité de la tension est le Volt ( symbole V ).
Comme pour les masses, les volumes ou les distances, on peut être amené
à faire des conversions pour les mesures de tension. Pour cela, on utilise le
tableau des conversions suivant :
MV
kV
0,
5
0
V
0
Par exemple, 500 V = 0,5 kV
Convertir de même :
15 000 V en kV :
15 000 V = ………..
28 000 mV en V : 28 000 mV = …………
0,04 MV en V : 0,04 MV = ………..
mV
μV

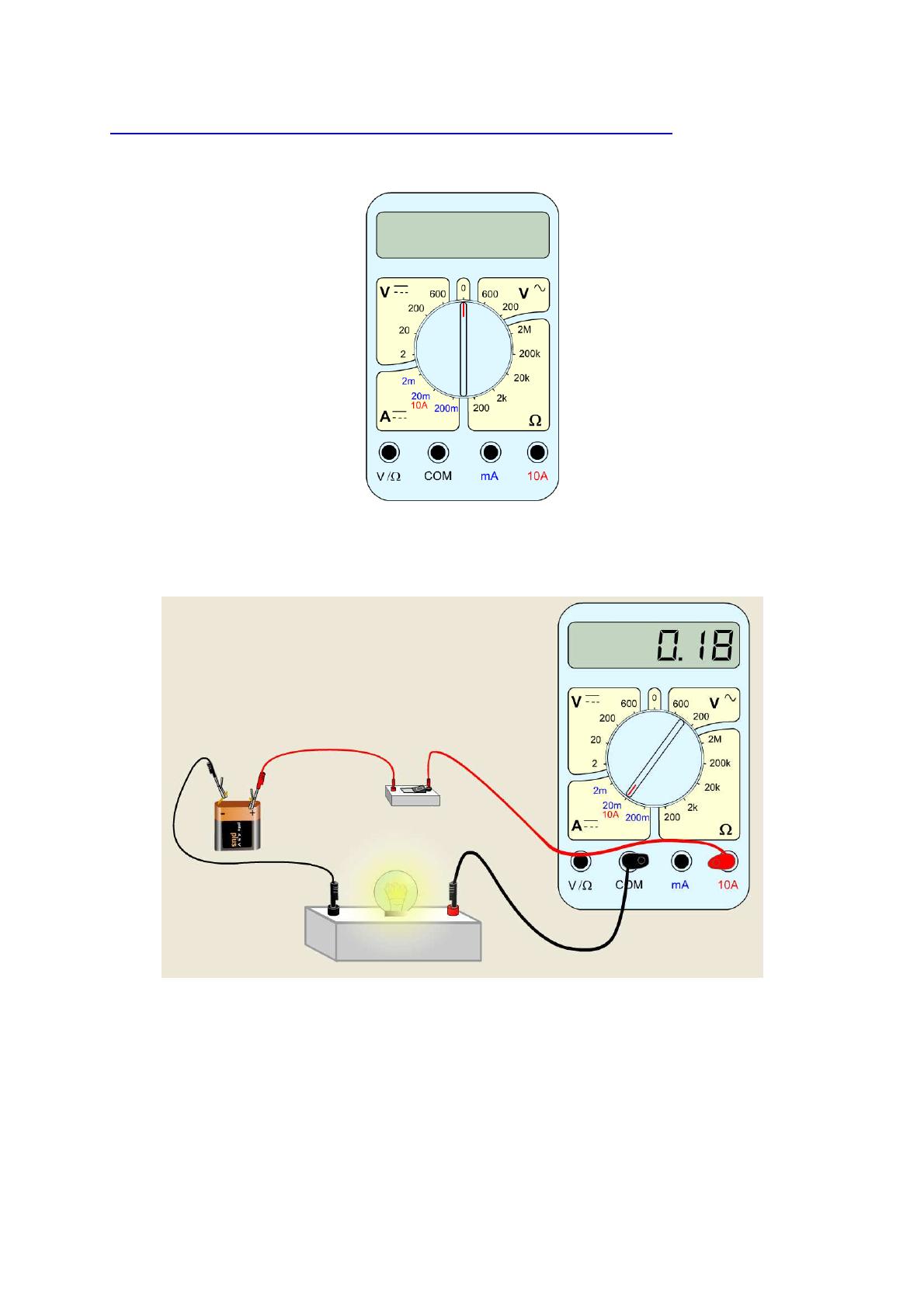

III) Mesure de l’intensité qui traverse un composant électrique :
Pour cela, on utilise un appareil appelé multimètre.
Multimètre en position « éteinte »
Que l’on branche ensuite en mode ampèremètre :
L’ampèremètre doit être traversé par le courant qu’il mesure. Il doit être
monté en série dans un circuit électrique. Le courant entre dans l’ampèremètre
par la borne (10A) et ressort par la borne (COM ou commune).
On règle l’ampèremètre sur le calibre le plus élevé (10A) ( calibre : plus grande
valeur de l’intensité mesurable ) puis on diminue le calibre tant que la mesure le
permet. En effet, on ne connaît pas à l’avance la valeur de l’intensité du courant
et un calibre faible pourrait alors endommager le multimètre.
Avec le calibre 10 A, la mesure lue est 0.18 soit 0.18 A
Pour affiner cette mesure, on va brancher l’ampèremètre sur le calibre 200 mA
( car 0.18 A = 180 mA qui est proche et inférieur à 200 mA).

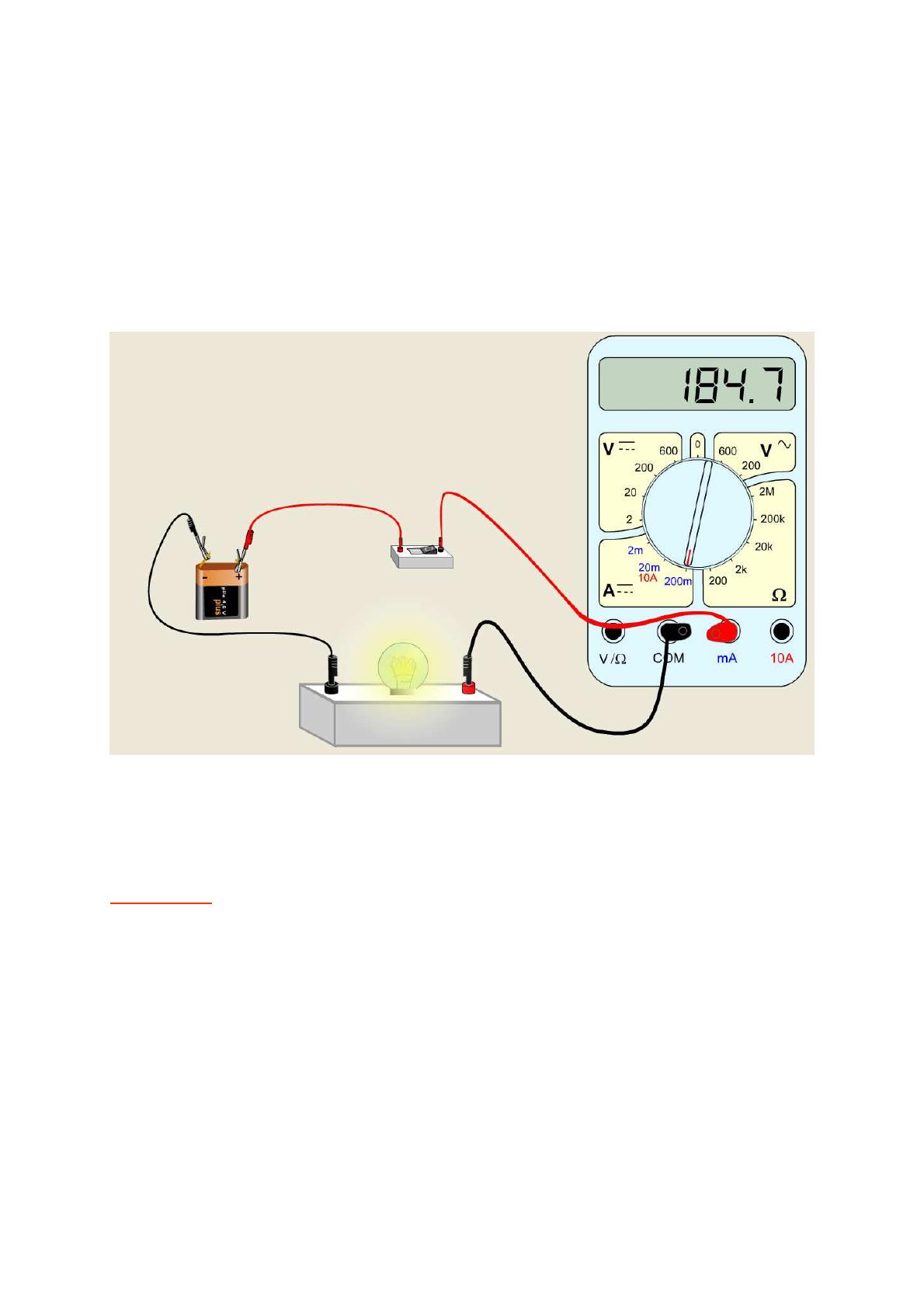

On obtient une mesure plus précise :
L’intensité qui traverse l’ampoule est donc I = 184.7 mA. On ne pourra pas
obtenir une valeur plus précise avec ce multimètre.

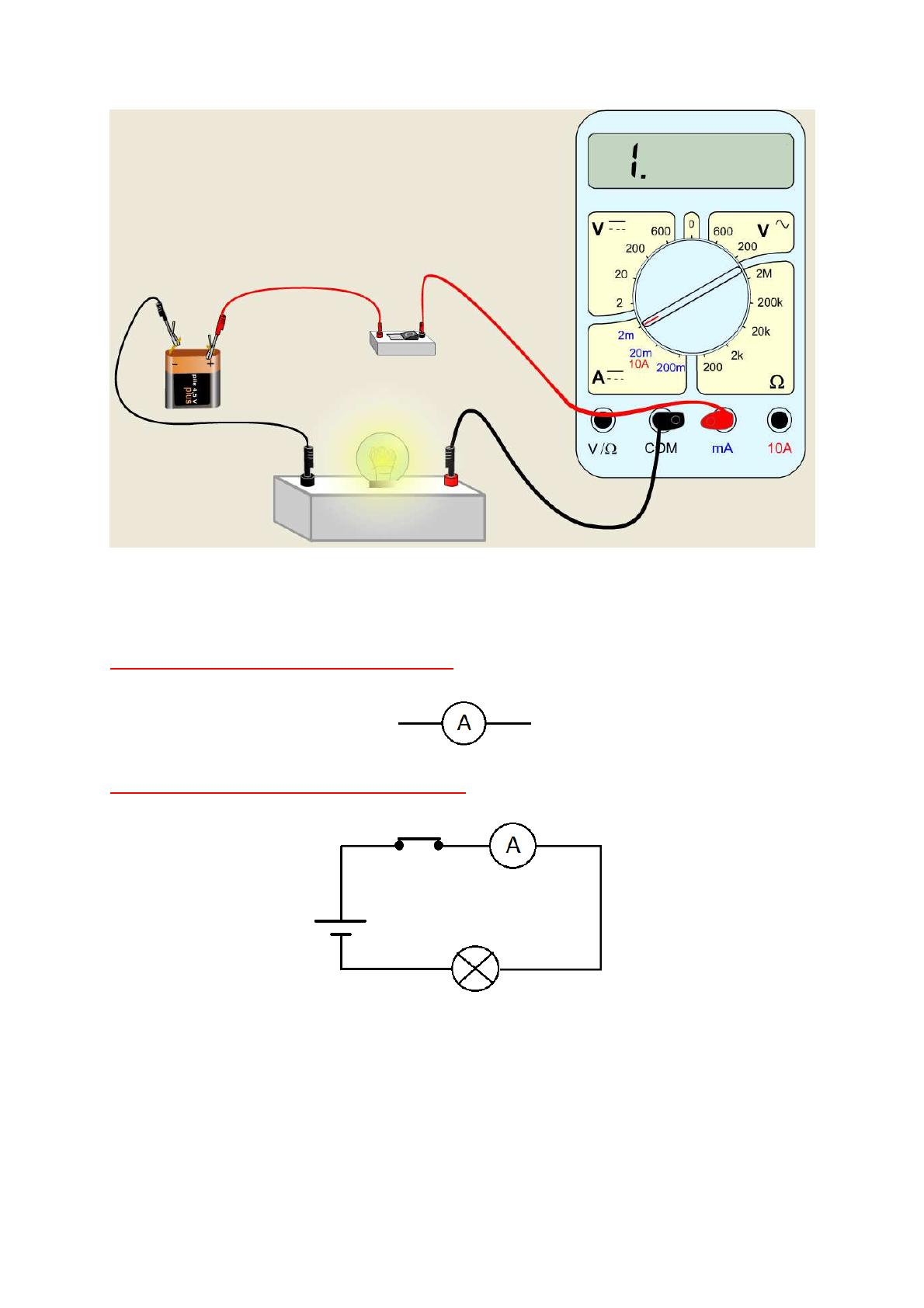

Remarque :
Lorsque le calibre utilisé est inférieur à l’intensité qui traverse l’ampèremètre, la
valeur 1 s’affiche sur l’écran et il faut rapidement changer de calibre au risque
de détériorer l’ampèremètre.
Dans le cas de cet affichage, il faut changer rapidement de calibre !!!
Symbole normalisé de l’ampèremètre :
Schéma normalisé du circuit précédent :
IV) Mesure de la tension aux bornes un composant électrique :
Pour cela, on utilise le multimètre précédent mais branché en mode voltmètre :
Le voltmètre doit être branché en dérivation aux bornes de l’appareil dont on
veut connaître la tension : Le courant entre dans le voltmètre par la borne V et
ressort par la borne COM. On règle le voltmètre sur le calibre ( ici 600 V ) le plus
élevé puis on diminue le calibre tant que la mesure le permet.
Avec le calibre 600 V, la mesure lue est 004 soit 4 V.
Pour affiner cette mesure, on va brancher le voltmètre sur le calibre 20 V ( car
20 V est le plus petit calibre supérieur à 4 V ).
On obtient une mesure plus précise :
La tension aux bornes de l’ampoule est donc V = 4,27 V. On ne pourra pas obtenir
une valeur plus précise avec ce multimètre.
Remarque :
Lorsque le calibre utilisé est inférieur à la tension aux bornes du voltmètre, la
valeur 1 s’affiche sur l’écran et il faut rapidement changer de calibre au risque
de détériorer le voltmètre.
Dans le cas de cet affichage, il faut changer rapidement de calibre !!!
Symbole normalisé du voltmètre :
Schéma normalisé du circuit précédent :
