Prévoir 1 PC sous Windows pour le TP
Objectif :
• Ce TP a pour but de mettre en œuvre un routage Inter VLAN reposant sur deux switch administrables.
Celà permet de relier 2 réseaux distincts en utilisant la même liaison (économie de câblage) tout en
gardant ces réseaux séparés.
Déroulement
• Tp de 3 heures
• Compte rendu :
Important !!!
• 1 compte-rendu informatisé de 4 pages maximum, rédigé sous LibreOffice par binôme
• Il doit comporter un en-tête comportant le titre, la date, la classe/groupe et les noms, ainsi qu'un
pied-de-page comprenant le n° de page et le nombre de page total du document.
• Des copies d'écran peuvent y figurer mais ne remplacent en aucun cas les explications.
• Rédiger le compte-rendu au fur et à mesure de l'avancement des travaux ; toutes les opérations
effectuées ainsi que leur résultat doivent y figurer.
• Renommer le fichier « TitreDuTp-Date-Nom1-Nom2.odt »
• Sauvegarder régulièrement sur HDD et USB.
• En fin de séance, exporter le fichier en PDF et l'envoyer à l'adresse
[email protected] en précisant :
• Objet du message : TitreDuTp-Date-Nom1-Nom2
• Ne pas oublier de joindre votre fichier !!!
Matériel disponible
•
•
Deux postes informatiques en état de fonctionnement.
Accès Internet pour la recherche documentaire.
Cahier des charges
•
•
•
Un lycée dispose de 2 salles de classe situées à des niveaux différents. On désire installer 2
réseaux indépendants (« admin » et « classe »).
Pour éviter un surcoût de matériel, la solution choisie est d'utiliser la technique des VLAN par
ports (voir le cours « vlan.pdf » sur le serveur).
Les PC « bureau » doivent appartenir au réseau « admin », les autres au réseau « classe »
Document : TP3-VLan_ par_ports.odt
Dernière révision :3 janvier 2013
Page 1/4
Champ TR
TP3-VLan_ par_ports.odt
Lycée Condorcet SCHOENECK
BacPro SEN
A) Réalisation de la topologie sous Packet tracer
1.

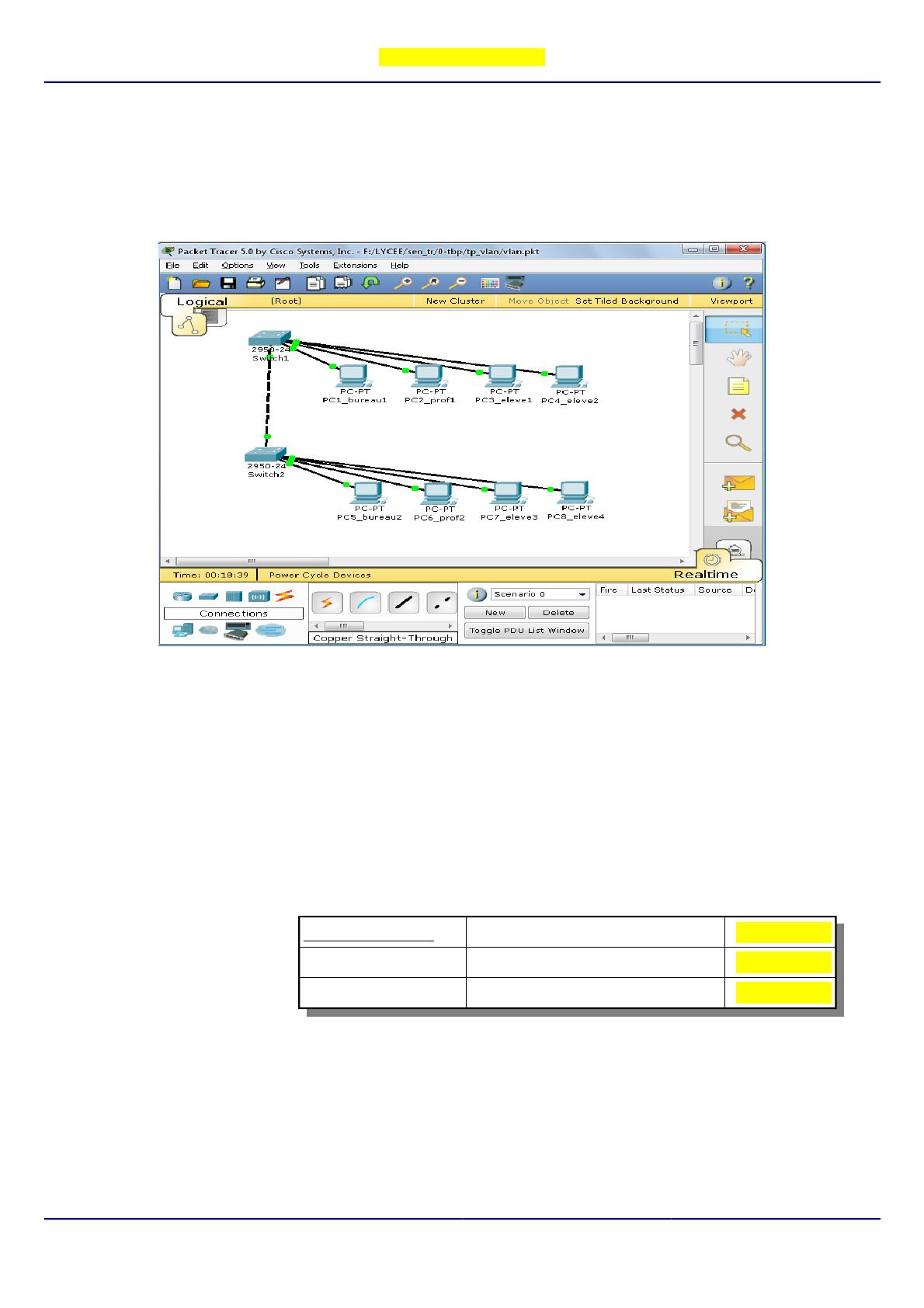

Réaliser la topologie ci-dessous
• 8 PC-PT
• 2 switchs cisco 2950-24
2.
Affecter les IP aux 8 PC (10.20.0.1 à 10.20.0.8)
3.
Affecter un nom aux switchs par ligne de commande (IOS Command Line Interface)
Dans la fenêtre CLI du switch, entrer les commandes suivantes:
• taper « Entrée »
• switch>enable (+Entrée)
• switch#config t
• switch#hostname etage_1 (pour le switch 1)
• switch#end
Faire de même pour le 2ème switch
Faire valider par le professeur:
• en autonomie complète
Travail effectué:
/ 4 pt
•
•
Document : TP3-VLan_ par_ports.odt
•
avec l'aide du professeur
/ 1 pt
•
par le professeur
/ 0 pt
Dernière révision :3 janvier 2013
Page 2/4
Champ TR
TP3-VLan_ par_ports.odt
Lycée Condorcet SCHOENECK
BacPro SEN
B) Configuration des VLANs par ports
4.
Définir les VLANs
On veut isoler le réseau « admin » du réseau « classe » malgré le fait qu'ils soient branchés sur le même
switch (les PC « bureau » sur le réseau « admin » et les autres sur le réseau « classe »).
Créer les VLAN 20 « classe » et 30 « admin » sur chaque switch (menu config / VLAN Database); vous
devez voir les 3 VLANs (1, 20 et 30) dans la liste
5.
Associer les ports de connexion des PC à leurs VLANs
Configurer les paramètres de chaque port des switch pour les attribuer au VLAN correspondant (menu
config / fastEthernet0/1, etc...)
6.
Faire un « show vlan id 20 » (puis 30) dans la ligne de commande CLI du switch pour vérifier votre
configuration.
7.
Installer un VLAN trunk
Il faut définir sur chaque commutateur, le (ou les) port(s) qui accepteront de laisser passer des trames
taguées – on parlera alors de « port tagué » ou de « port 802.1q ». Nous allons utiliser le port 11 comme
trunk entre nos deux commutateurs.
Faire valider par le professeur:
• en autonomie complète
Travail effectué:
/ 4 pt
•
avec l'aide du professeur
/ 1 pt
•
par le professeur
/ 0 pt

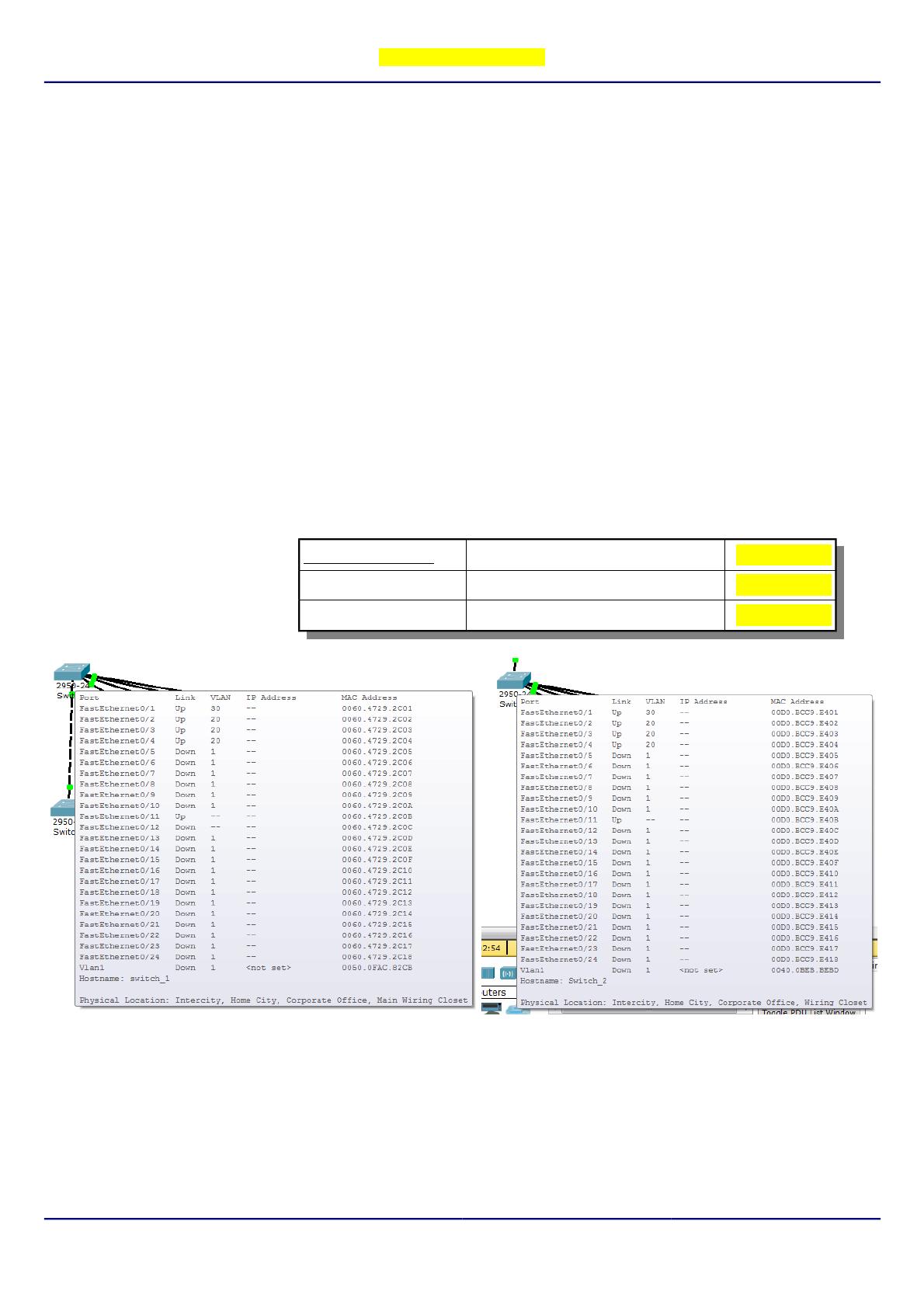

Exemple de copies d'écran des paramètres des deux switchs
Document : TP3-VLan_ par_ports.odt
Dernière révision :3 janvier 2013
Page 3/4
Champ TR
Lycée Condorcet SCHOENECK
BacPro SEN
TP3-VLan_ par_ports.odt
C) Vérification de la connectivité
8.
Vérifier, par des commandes ping, que les PC « bureau » communiquent entre eux et ne peuvent pas
communiquer avec ceux du réseau « classe »
Vérifier que les PC « classe » communiquent entre eux et ne peuvent pas communiquer avec ceux du
réseau « admin »
10. Dresser un tableau de connectivité de tout le réseau sur le modèle suivant:
Source
@IP
destinataire
@IP
N° de VLAN
Résultat du
ping
9.
PC1_bureau1 ...
PC2_prof1
Travail effectué:
...
...
•
Faire valider par le professeur:
en autonomie complète
/ 4 pt
•
avec l'aide du professeur
/ 1 pt
•
par le professeur
/ 0 pt
D) Évolution du réseau
11.
Proposer une solution permettant d'intégrer au réseau une troisième classe située dans un autre bâtiment
(PC9_bureau3, PC_prof3, PC_eleve5, PC_eleve6), dont les hôtes seront branchés sur un troisième
commutateur (switch3)
Faire valider par le professeur:
• en autonomie complète
Travail effectué:
/ 4 pt
•
avec l'aide du professeur
/ 1 pt
•
par le professeur
/ 0 pt
E) Rédaction du compte-rendu
/ 4 pt
F) Total
