Série SD
Produits ultra compacts et conviviaux pour la protection des
équipements et systèmes électroniques contre les surtensions
dans les câbles de signaux et d’E/S
O
Installation facile - mise à la terre automatique
et montage aisé sur rail DIN
O
Ultra plats, tiennent très peu de place
O
Circuits de protection hybrides à plusieurs
étages - pointes de courant de 10kA max.
O
Large plage de tensions - pour toutes les
applications d'E/S de process
O
Large bande passante, faible résistance, pour
les versions de transmetteurs de type RTD,
RTPC et à trois fils
La série SD est une gamme de parasurtenseurs
d'une compacité sans précédent et polyvalents
intégrant des circuits hybrides fiables et
éprouvés. Simples à installer, ils offrent une
fonction optionnelle d'ouverture du circuit qui en
fait les solutions idéales pour les applications de
contrôle de process industriels, d'E/S de
systèmes et les réseaux de communications.
Leur exceptionnelle compacité est le résultat
de modules individuels ultra plats qui peuvent
ainsi faire double emploi comme bornier passif .
Chaque module assure une protection hybride
complète contre les surtensions pour la
protection des circuits à 2 et 3 fils.
Ces modules offrent une large gamme de
valeurs de tension couvrant tous les signaux de
contrôle de process de type PT100,
thermocouples, boucles 4-20mA, stations de
télémétrie, systèmes d'arrêt d'urgence et
détecteur d'incendie et de gaz.
L'option 'liaison interruptible' permet
d'effectuer la mise en service et la maintenance
de l'appareil sans avoir à le démonter. Elle est
disponible avec les modèles SD07, SD16, SD32
et SD55. De plus, une troisième connexion, du
côté site et côté zone saine de l'appareil, permet
de relier des écrans en toute sécurité.
Pour les applications à trois fils, le modèle
SDRTD (Sonde de température à résistance) et
le modèle SD32T3 (pour les boucles 4-20 mA
alimentées séparément) offrent une protection
complète à trois fils dans un même modèle
compact. L'option recommandée pour la
protection des capteurs de pression à trois fils
sur les circuits à faible puissance est le SD07R3.
Pour les applications à large bande passante,
la série SDR a été développée pour répondre aux
demandes des actuels systèmes de
communication haute vitesse.
encliqueter les modules sur un rail DIN qui
effectue automatiquement la connexion à la
terre de haute intégrité essentielle à une bonne
protection. Lorsque plusieurs modules SD sont
montés sur un même rail, il est facile de détecter
et de réinstaller ceux montés de façon
incorrecte (et donc non reliés à la terre).
Le rail DIN profilé en T est généralement
compatible avec les modules SD bien que
Telematic propose également une version
plaquée spéciale pour les environnements
sévères. Une gamme complète d'accessoires de
montage et mise à la terre peut également être
fournie (voir détails en page 7).
La version 'RTPC' (réseau téléphonique public)
SPPSTN permet la protection des applications de
type télécommunications/modem y compris les
stations de télémétrie. Des modules de
protection des sous-systèmes d'E/S haute
tension, à tension de fonctionnement de
120 à 240 Vca, sont également
disponibles.
Un simple geste
suffit
pour
Protection des
données et des
signaux
Guide d'utilisation et de sélection
La série de parasurtenseurs SD comprend des modèles destinés à la quasi totalité des applications jusqu'à 250 Vca. Le boîtier à 'fusible
remplaçable' en option offre une protection munie d'un fusible contre les courants de défaut, plus une méthode commode d'isoler les
circuits sur site des circuits protégés, sans recourir à des bornes de couteau supplémentaires. Le fusible standard (qui est
remplaçable) a une valeur de 250 mA et des fusibles de 50 mA sont également disponibles sur demande spéciale. Si seule la fonction
de 'borne à couteau' est nécessaire, des liens solides peuvent être utilisés.
Par exemple, cette fonction a un intérêt particulier dans les applications où un parasurtenseur est utilisé avec une alimentation générale
reliée à plusieurs boucles. Le fusible de chaque module évite qu'un courant de défaut (de composant) ou un courant d'erreur (de tension)
d'une boucle dégrade l'alimentation des autres boucles. Ceci permet également d'ôter des boucles du circuit à des fins de maintenance,
ou d'en ajouter sans avoir besoin de bornes à couteau supplémentaires.
Le guide de sélection qui suit suggère les modules les plus appropriés pour un certain nombre d'applications spécifiques. Des
caractéristiques techniques détaillées figurent au dos du présent document (avec des illustrations de circuits sur site pour compléter).

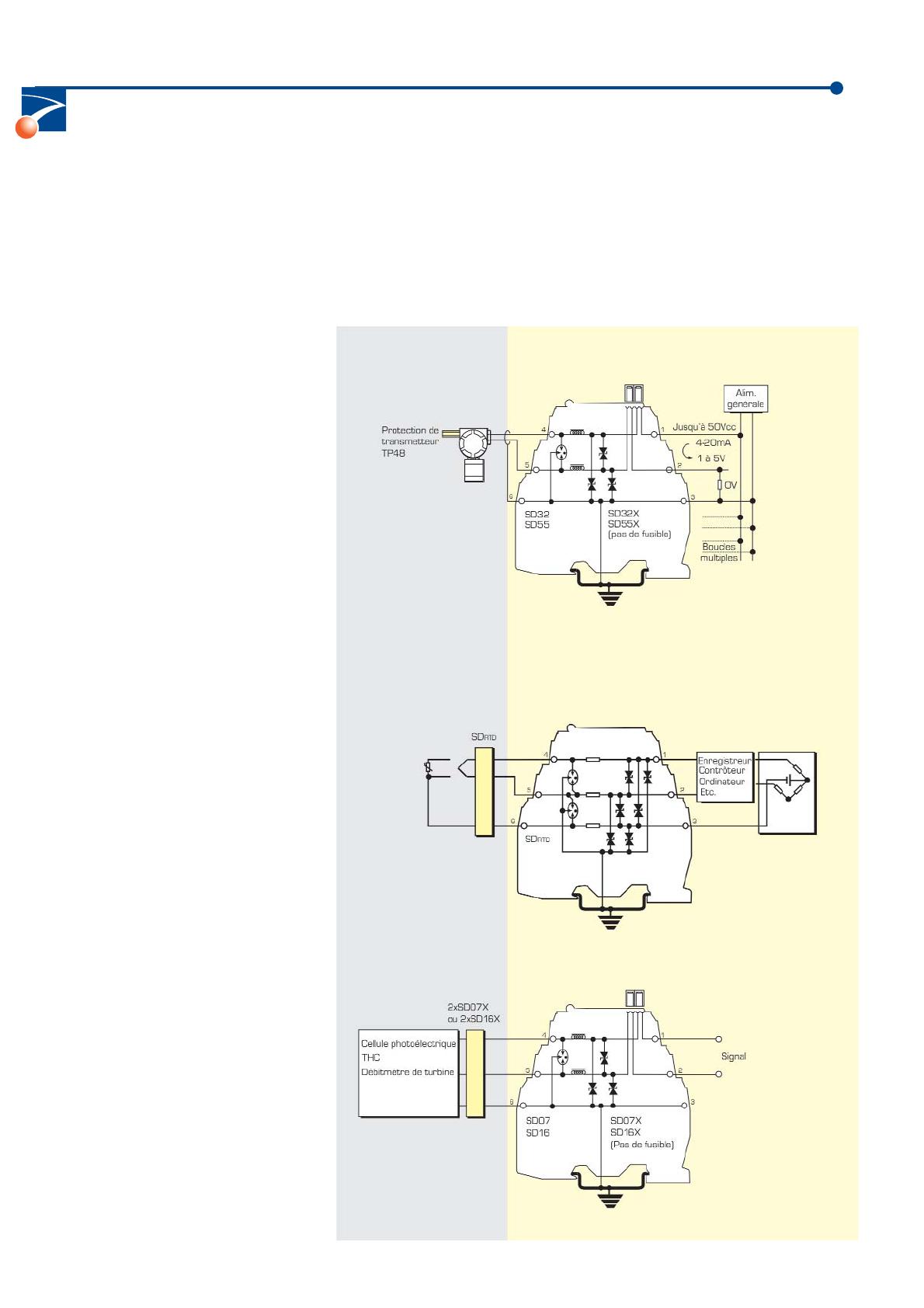

CIRCUIT DU SITE
Entrées analogiques
(haut niveau)
Transmetteurs à deux fils, 4-20 mA, traditionnels
et intelligents
Les modèles de parasurtenseurs recommandés
avec les transmetteurs "traditionnels" et
"intelligents" à 4-20 mA (alimentés par une
alimentation bien régulée) sont les SD32 et
SD55, le choix final dépendant de la tension
maximale de fonctionnement du système
(respectivement 32V et 55V). Le schéma cicontre illustre un exemple simple d'application
pour laquelle la fonction de fusible remplaçable
est particulièrement utile. Toutefois, les deux
modèles sont disponibles dans des versions "X"
sans l'option "fusible remplaçable ".
Transmetteurs à deux fils
Entrées analogiques
(bas niveau)
RTD (détecteurs de température à résistance)
Ces applications sont couvertes par le modèle
SDRTD. Pour un maximum de précision, le
courant excitateur doit être sélectionné de
façon à ce que la tension à travers le RTD ne
dépasse pas 1V sur toute la plage de mesure.
Lors de l'utilisation d'un équipement PT100,
nous recommandons un courant d'excitation de
1 mA.
RTD à trois fils
Détecteurs ca, cellules photoélectriques,
THC, générateurs mV et débitmètres de
turbines Le SD07 ou SD16 (selon la tension de
fonctionnement) est le choix le plus indiqué pour
cette application. Les SD07X et SD16X
conviennent également.
détecteurs ca
cellules photo-électriques,
THC, générateurs mV et
débitmètres de turbines
CIRCUIT PROTEGE
CIRCUIT DU SITE

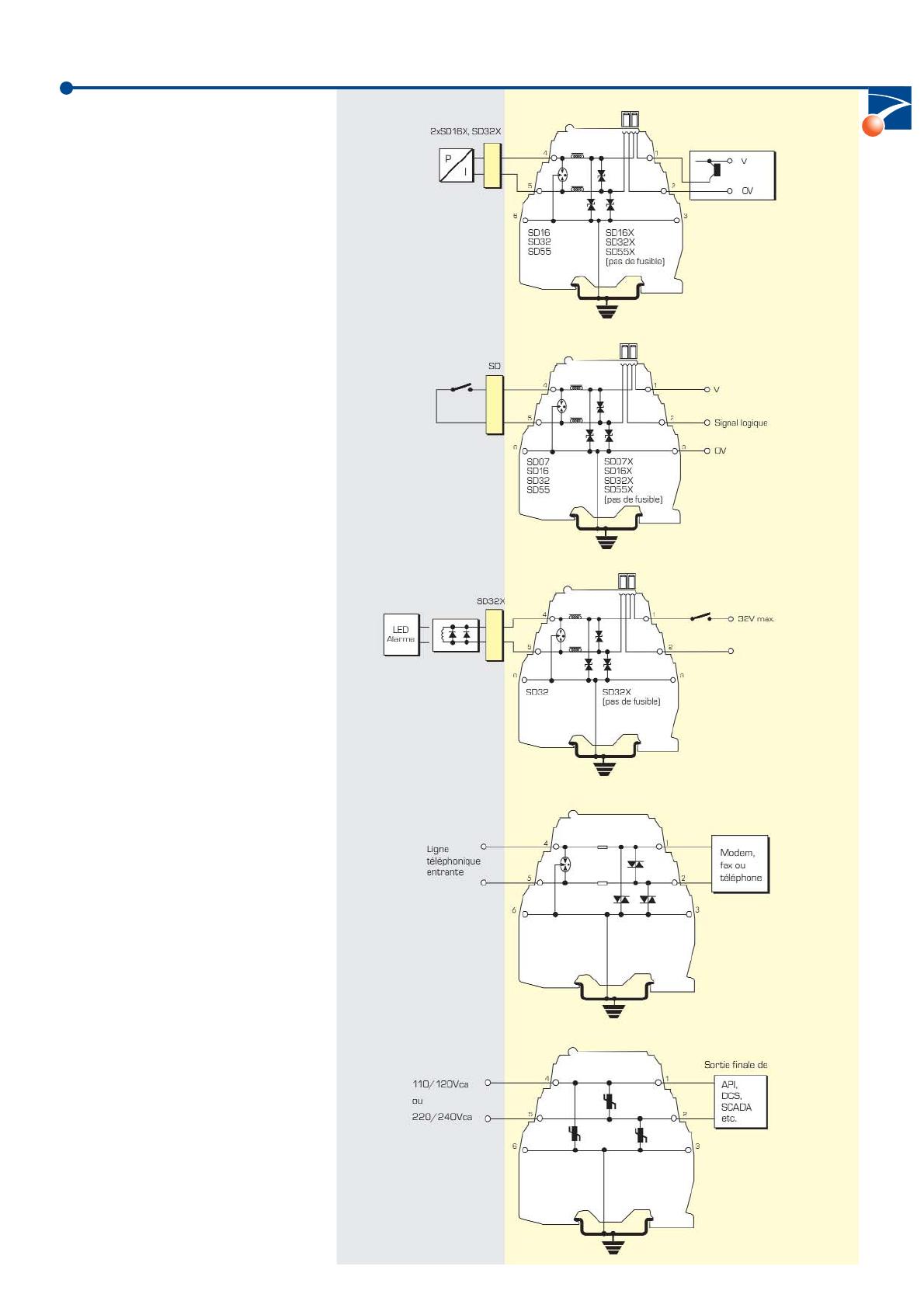

Sorties analogiques
Sorties de contrôleurs (convertisseurs I/P)
Pour cette application, les modèles
recommandés sont les SD16, SD32 et SD55 (et
les versions "X" équivalentes), le choix final
dépendant de la tension de fonctionnement.
sorties de contrôleurs
(convertisseurs I/P)
Entrées digitales (Tout Ou
Rien)
Contacts secs
Les modules adaptés aux contacts secs sont les
SD07, SD16, SD32 et SD55 - le choix final
dépendant de la tension de fonctionnement du
système. Des versions "X" de ces modèles sont
également disponibles.
Contacts secs
Sorties digitales (Tout Ou
Rien)
Alarmes, voyants, électrovannes, etc.
Les modules recommandés sont les SD32 et
SD32X.
Alarmes, LEDs,
électrovannes, etc.
Télémetrie (RTPC)
Stations de télémétrie
Le modèle SDPSTN a été conçu spécialement
pour la protection des signaux transmis sur les
réseaux téléphoniques publics commutés
(RTPC).
Ligne télécom
Equipements alimentés par le
secteur
API, systèmes d'E/S
Pour les systèmes alimentés en 110-120Vca,
utiliser le SD150X. Pour les modèles alimentés
en 220-240Vca, utiliser le SD275X.
API, systèmes d’E/S
CIRCUIT PROTEGE
Protection des transmetteurs et des capteurs
Des transmetteurs et des capteurs sont largement utilisés dans les zones très exposées et fréquemment sujettes aux dommages
causés par la foudre. Dans bien des cas, la solution idéale pour les transmetteurs et capteurs à deux fils est le TP48, qui se monte
directement sur le transmetteur via les entrées de câbles inutilisées. Si ces entrées ne sont pas disponibles ou dans le cas
d'équipements à trois fils, la compacité et la simplicité d'installation des modèles SD représentent le choix idéal pour la protection des
transmetteurs.
Les SD contenus dans une boite de jonction ne doivent pas être installés à plus d'un mètre et doivent se trouver le plus près possible
du détecteur ou du transmetteur protégé. Une connexion métallique est nécessaire entre la masse générale de la structure en acier
et le boîtier du capteur ou du transmetteur, soit au moyen d'une courte tresse plate ou d'un câble dont la section doit avoir une surface
de 4mm2. Dans la plupart des cas, cette connexion métallique est effectuée automatiquement par la fixation du transmetteur
métallique à la structure de l'usine. Elle garantit que la différence de tension entre les conducteurs de signaux et le boîtier du
transmetteur est inférieure à la valeur de l'isolement. A noter que les transmetteurs et les capteurs sont reliés aux bornes " équipement
protégé " du parasurtenseur et non aux bornes côté "câbles du site".
CIRCUIT PROTEGE par SD
Transmetteurs ou capteurs
à deux fils
Transmetteurs 4-20mA, traditionnels et
intelligents
Lorsque le TP48 n'est pas une solution
acceptable, soit techniquement soit en raison
de problèmes de montage, les SD16X, SD32X
et SD55X sont une alternative excellente.
Transmetteur ou capteur à deux fils
Transmetteurs ou capteurs
à trois fils
Les capteurs de vibrations et les systèmes
de contrôle de processus à boucles de 420mA
exigent
invariablement
des
connexions à trois fils lorsqu'ils sont
alimentés par une source externe.
Tous trois peuvent être protégés par le
même modèle SD32T3 à trois bornes.
Protégeant les trois conducteurs à la fois, il
assure une protection optimale car ses
circuits hybrides sont communs aux trois.
Le SD07R3 est disponible pour la protection
des capteurs de pression à trois fils sur les
circuits à faible puissance.
Transmetteur ou capteur à trois fils
Transmetteurs ou capteurs
à quatre fils
Débitmètres, détecteurs de niveau, etc.
Les systèmes à quatre fils tels les détecteurs
de niveau exigent deux parasurtenseurs, un
pour l'alimentation et l'autre pour la sortie du
transmetteur. En général, les tensions
acheminées par les deux paires sont identiques
et il est donc recommandé d'utiliser deux
SD16X, deux SD32X ou deux SD55X. Toutefois,
les transmetteurs alimentés par le secteur
doivent être protégés par un SD150X ou 275X
(selon la tension d'alimentation) pour les
entrées de l'alimentation.
Pour la protection des capteurs de force,
choisir le LC30 de Telematic, qui est adapté aux
capteurs de force à 4 et 6 fils.
Transmetteur ou capteur à quatre fils
VERS CIRCUIT
de RECEPTION

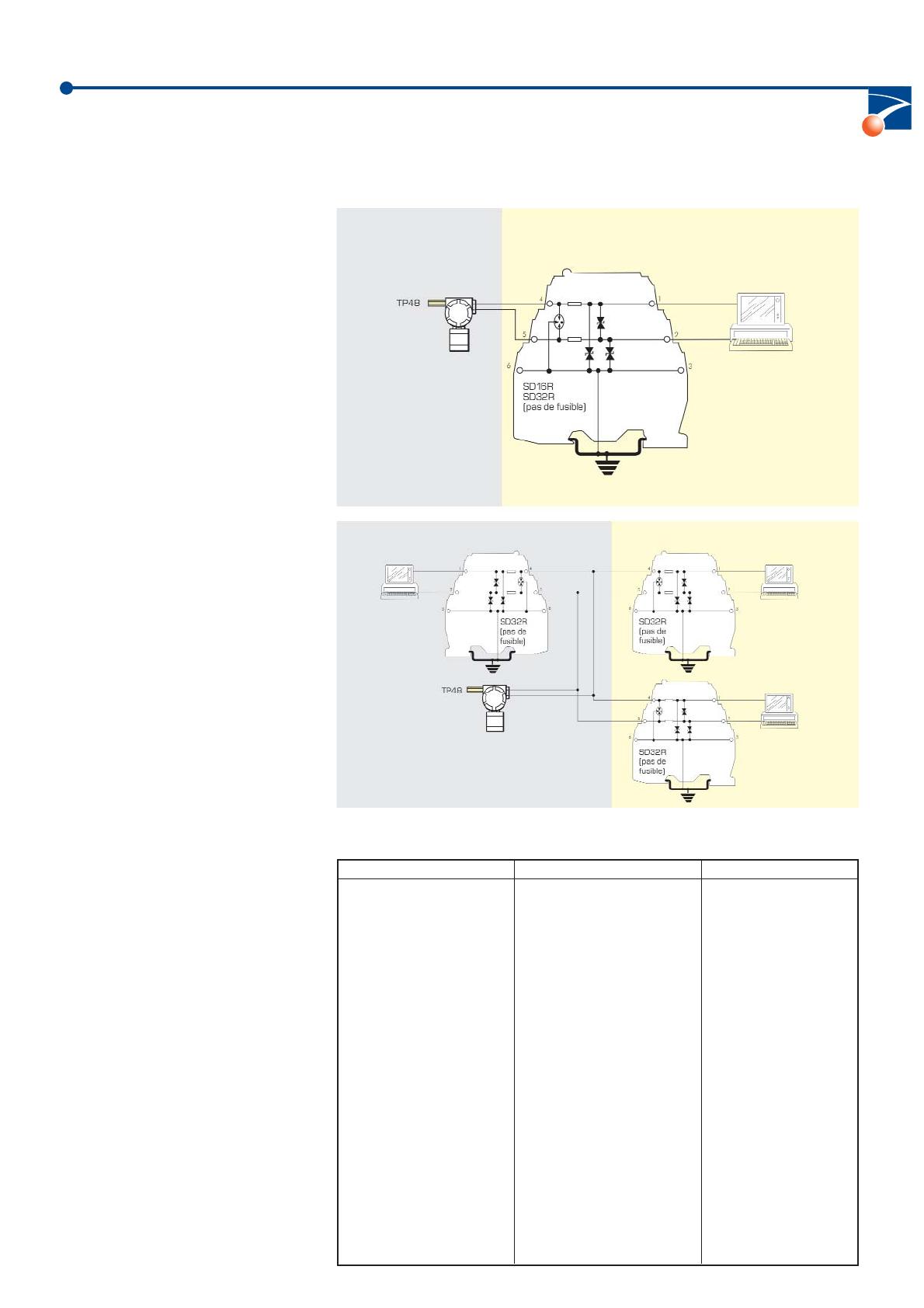

Protection des systèmes de communications
Les liaisons de données rapides entre bâtiments ou entre différentes parties d'une usine se multiplient en parallèle avec les
transmetteurs intelligents et les installations fonctionnant sans intervention humaine. La série SD offre des modèles de
parasurtenseurs adaptés à toutes les applications d'E/S de process, avec un choix de modèles à faible résistance, large bande
passante et une variante par tension d'alimentation. La série SD a été conçue pour répondre aux besoins des liaisons de données à
haute vitesse et très large bande passante.
CIRCUIT PROTEGE par TP
CIRCUIT de RECEPTION PROTEGE par SD
Systèmes de communications
RS232, RS422, RS485
Le modèle recommandé pour ces applications est
le SD16R ou le SD32R selon le signal d'attaque
maximal.
RS232, RS422, RS485
Bus Systèmes à bus d'alimentation
Il existe divers systèmes à bus d'alimentation,
qui ont été conçus spécialement pour l'industrie
de contrôle de process. Le parasurtenseur idéal
pour ces systèmes est le SD32R qui possède
une très large bande passante et une faible
résistance de connexion.
CIRCUIT DU SITE
CIRCUIT de RECEPTION PROTEGE par SD
Bus powered systems
Tableau 1
Applications typiques
Le tableau 1 indique les parasurtenseurs
adaptés aux différents types d'applications. Dans
certaines cas, des alternatives peuvent être
utilisés, par exemple pour disposer d'une
résistance de connexion plus faible ou d'une
tension d'alimentation plus élevée.
MTL Surge Technologies a testé en
fonctionnement les modèles recommandés
pour lesquels ont été listées des réseaux
représentatifs mais aucune approbation
formelle de leur utilisation in situ n'a été
recherchée auprès des organismes de
normalisation associés.
Application
Allen Bradley Data Highway Plus
Preferred SPD
Alternative
SD16R
Foundation Fieldbus
Mode de tension 31,25kbits/s
SD32R
1,0/2,5 Mbits/s
SD55R
HART
SD32X
SD32, SD32R
Honeywell DE
SD32X
SD32, SD32R
LonWorks
FFT-10
SD32R
LPT-10
SD55R
TP-78
SD07R
IS78†
SD32R
Modbus & Modbus Plus (RS485)
SD16R
PROFIBUS
DP
SD32R
PA (IEC 1158, 31.25 kbits/s)
SD32R
RS232
SD16
RS422
SD16R
RS423
SD16R
RS485
SD16R
WorldRP (IEC 1158)
SD32R
Mode de tension 3,25 kbits/s
1,0/2,5 Mbits/s
SD55R
SD16X
Applications liées aux zones dangereuses
Zone 0/Zone 1
Les étincelles provoquées par la foudre en Zone 0
(zone dangereuse) représentent des dangers
suffisants pour exiger des mesures préventives. La
norme IEC 60079-14 (1996-12) "Appareils
électriques pour atmosphères de gaz explosif ",
Partie 14: "Installations électriques dans les zones
dangereuses (autres que les mines)" insiste sur la
nécessité de parasurtenseurs dans les zones
dangereuses. Une installation extérieure sujette à
la fois aux transitoires induits par la foudre et à des
gaz combustibles, selon un taux de probabilité
élevé, nécessite l'installation de parasurtenseurs
pour éviter la combustion éventuelle des gaz. Les
zones particulièrement dangereuses sont les
réservoirs de liquides inflammables, les usines de
traitement d'effluents, les colonnes de distillation
dans les usines pétrochimiques et les pipelines de
gaz.
Installation
Mise en place
Les modèles SD doivent être montés du côté connexions vers le site pour éviter qu'une surtension
provenant du site n'endommage les barrières zener ou les isolateurs galvaniques de Sécurité
Intrinsèque du système. Les parasurtenseurs SD et les interfaces SI doivent être montés à
proximité les unes des autres, mais sur des rails DIN séparés pour maintenir un espacement de
50 mm entre les bornes de la zone non dangereuse et de la zone dangereuse.
Les
parasurtenseurs
protégeant
les
transmetteurs doivent être installés en Zone 1
(zone dangereuse) mais à proximité suffisante de
la limite de la Zone 0 pour éviter que de hautes
tensions n'y pénètrent. La distance entre le
parasurtenseur et la Zone 0 doit être, si possible,
inférieure à un mètre. Toutefois, dans la pratique, le
parasurtenseur est généralement monté sur le
transmetteur ou le capteur, qui se trouve
normalement en Zone 1, très près de la Zone 0. En
raison de leur faible encombrement, les modèles
SD peuvent être montés dans des coffrets
antidéflagrants.
Zone 2
La série SD permet la protection des circuits
électriques dans la zone 2 (ou division 2), et peut
être utilisée sans affecter les dispositifs de sécurité
du circuit. Les circuits "non générateurs d'étincelles"
(à faible intensité) peuvent être protégés par
n'importe quel modèle SD monté en zone non
dangereuse ou dangereuse, y compris les modèles
équipés de la fonction "fusible de remplaçement".
Les circuits "non générateurs d'arcs" (à fort
courant) peuvent aussi être protégés mais les
parasurtenseurs ne doivent être montés que dans
la zone non dangereuse. Les modèles utilisés dans
ces circuits doivent être montés dans un coffret
approprié dont les caractéristiques minimales sont
la conformité IP54 et une résistance au choc de 7
Nm. La série SD a été certifiée par MTL Surge
Technologies comme adaptée à cet usage.
Certification
L'insertion de parasurtenseurs dans des circuits à
sécurité intrinsèque (SI) ne pose aucun problème
sous réserve de ne pas dépasser les paramètres
de courant et de puissance spécifiés (pour de plus
amples informations, consulter les notes
d'applications TAN1004 et TAN005). Les SD07X,
SD16X, SD32X et SD55X ont tous reçu la
certification BASEEFA (CENELEC) pour l'utilisation
dans des circuits SI situés dans les Zones 0, 1 et 2.
Leurs paramètres de certification sont:
EEx ia IIC T4, Ii = 186mA, Li = 220µH, la valeur de
puissance dépendant de la température ambiante;
Pi = 1W (Tamb=-30°C à +75°C)
ou Pi = 1,2W (Tamb=-30°C à +60°C)
ou Pi = 1,3W (Tamb=-30°C à +40°C
Les parasurtenseurs SD07R, SD16R, SD32R et
SD55R sont considérés comme des appareils
simples et peuvent donc être utilisés en zones
dangereuses (zone 1 et 2) sans affecter la
certification du circuit. Les SD07, SD16, SD32 et
SD55 sont également considérés comme des
appareils simples, avec une inductance Li = 220µH,
mais leurs fusibles remplaçables n'étant pas
entièrement encapsulés, ils ne peuvent donc être
utilisés qu'en Zone 2 ou en zones non dangereuses.
protection devices are simple apparatus and can
therefore be used in hazardous areas without
affecting the certification of the circuit. The SD07,
SD16, SD32 and SD55 are also simple apparatus,
with Li = 220µH, but because their replaceable
fuses are not fully encapsulated they can only be
used in Zone 2 or safe areas.
Mise à la terre
Le dispositif de mise à la terre recommandé pour les modèles montés sur site a été illustré
précédemment mais la liaison à la terre au panneau de commande est critique du fait qu'il existe
généralement plusieurs systèmes de mise à la terre, chacun avec ses propres caractéristiques.
Celui illustré ici remplace la connexion 0V de l'instrument, la connexion Alimentation du système de
commande et la terre SI, par une seule connexion à la terre pour répondre à toutes les exigences
architecturales et assurer la protection la plus efficace contre les effets des surtensions induites
par la foudre.
Kits et accessoires de montage série SD
La série SD offre toute une gamme de kits et d'accessoires de montage pour simplifier l'installation et le repérage des différents
circuits. Des entretoises isolantes (ISP7000) sont disponibles pour monter les parasurtenseurs sur des plaques de fond sans
compromettre la liaison à la terre. Elles sont placées à intervalle régulier le long du rail ou à chaque extrémité, si nécessaire. Les
connexions à la terre s'effectuent sur le rail DIN via la borne de terre (ETL7000). Des coffrets étanches sont également
disponibles, avec tous les accessoires de montage nécessaires, pour l'installation des parasurtenseurs série SD.
Deux systèmes de repérage sont disponibles. L'un consiste en bandes de repérage (TAG57) équipées d'étiquettes (TGL57)
montées sur des supports (IMB57) à chaque extrémité d'une rangée de parasurtenseurs. L'autre consiste en identificateurs
séparés (BRI7000) montés en haut de chaque parasurtenseur. Les deux méthodes sont utilisables conjointement. Les fusibles
remplaçables ou les liens solides sont disponibles par lots de 5 (SD-F25, SD-F05 and SD-LNK).
Accessoires de montage
ISP7000 Entretoise isolante
THR2
Rail DIN standard, 35mm x 7.5mm
THR7000 Rail à profil en T, à placage nickel spécial 35mm x
7.5mm, 1 m de long
Accessoires de mise à la terre/rail de terre
ETL7000 Borne de terre, montée sur le rail DIN
IMB57
Module de montage isolé (deux nécessaires)
ERB57S
Equerre pour rail de terre, droite
ERB57O Equerre pour rail de terre, coudée
ERL7
Rail de terre, 1m de long
ETM7
Borne de terre, lot de 50
Accessoires de repérage
TAG57
Bande de repérage, 1m de long
TGL57
Etiquettes pour bande de repérage, lot de 10 x 0,5m
BRI7000 Identificateur pour barrière
BIL7000 Etiquettes d'identification pour barrière, feuille de 120
BIL7000L Etiquettes d'identification pour barrière, feuille A4 de
126
Coffrets
DX070
Coffret pouvant contenir jusqu'à 9 modèles SD
DX170
Coffret pouvant contenir jusqu'à 22 modèles SD
DX430
Coffret pouvant contenir jusqu'à 58 modèles SD
Accessoires (de remplacement)
SD-F25
Lot de fusibles remplaçables - standard 250mA
(disponibles par lots de 5)
SD-F05
Lot de fusibles remplaçables - spéciaux 50mA
(disponibles par lots de 5)
SD-LNK
Lien solide (disponible par lots de 5)
DIMENSIONS (mm)
Caractéristiques techniques
(Sauf indication contraire, toutes les valeurs ci-dessous sont spécifiées pour une température de 25°C)
Protection
Hybride complète de ligne à ligne
Chaque ligne reliée à la terre/masse
Calibre de l'éclateur à gaz
10 kA (8/20µs),
(ne s'applique pas aux SD150X et SD275X)
Calibre de la varistance
6,5kA (8/20µs),
(SD150X et SD275X seulement)
Temps de réaction
Moins de quelques nanosecondes (10-9s)
Plage de résistance RTD (SDRTD)
10 à 1500 W
Précision (SDRTD à 1mA)
0,1% (résistance RTD 100 W)
0,1 ohm (résistance RTD < 100 W)
Température ambiante
-30°C à +75°C (en fonctionnement)
-40°C to +80°C (stockage)
Humidité
HR 5 à 95% (sans condensation)
Bornes
2,5mm2 (12 AWG)
Montage
Sur rail DIN à profil en T
(rail de 35 x 7,5 ou de 35 x 15mm)
Poids
Environ 70g
Inflammabilité du boîtier
UL94 V-2
Compatibilité CEM
Immunité générique - standard EN50082
Part 2 pour les environnements industriels
Conformité R&TTE
EN 50082-2 : 1995
EN 41003 : 1999
EN 60950 : 1992
(ne s'applique pas aux SD150X et SD275X)
Conformité LVD
SD150X & SD275X
EN 60950 : 1992
EN 61010 : 1995
SDPSTN
EN 41003 : 1999
Pour commander spécifier:
Commande par module: modules indiqués
dans le tableau des caractéristiques et/ou
références des accessoires en page 7.
Note : En accord avec sa politique d'amélioration
continue, Telematic se réserve le droit de
modifier les spécifications de ses produits sans
préavis.
Modèle
Tension
de
fonctionnement+
(V)
Courant Résistance Courant
nominal
nominale max. de
dans la
fuite
charge
Ω/line)
(mA)
(Ω
(µA)
Tension
max. en
régime
continu
(V)
Limitation Bande
de
passante
tension
Fonction
spéciale
(V)
SD07
SD16
SD32
SD55
7
16
32
55
50 ou 250*
50 ou 250*
50 ou 250*
50 ou 250*
4,2†
4,2†
4,2†
4,2†
500
5
5
5
7,7
17
36
62
30
40
60
100
25kHz
25kHz
25kHz
25kHz
Fusible de remplaçement
SD07R
SD16R
SD32R
SD55R
7
16
32
55
400
400
400
400
2,7
4,7
10
10
500
5
5
5
7,7
17
36
62
30
40
60
100
50MHz
50MHz
50MHz
50MHz
Large bande passante
SD07X
SD16X
SD32X
SD55X
7
16
32
55
400
400
400
400
2,2
2,2
2,2
2,2
500
5
5
5
,.7
17
36
62
30
40
60
100
25kHz
25kHz
25kHz
25kHz
Faible résistance
SD32T3
32
400
5
36
60
720kHz
3 bornes
SD07R3
7
400
2,2^
10**
2,7
500
7,7
30
50MHz
3 bornes, large bande
SDRTD
1
1-10
2,7
0,3
7,7
30
50MHz
RTD 3 fils
SDPSTN
162
550
4,7
5
175
234
4MHz
PSTN
SD150X
SD275X
ca efficace
120
240
3A‡
3A‡
0,1
0,1
450
850
-
Fort courant
Fusible de remplaçement
Fusible de remplaçement
Fusible de remplaçement
Large bande passante
Large bande passante
Large bande passante
Faible résistance
Faible résistance
Faible résistance
passante
ca efficace cc ca eff.
250
170 130
250
350 275
Fort courant
Note : valeurs typiques pour une température de 25°C, sauf indication contraire ; *fusible standard ; +sur toute la plage de température
de fonctionnement ; -à 20mA avec un fusible standard 250mA ; ¯ces modèles exigent des fusibles externes 3A ; ^Signal ;
**Alimentation & Commun ; <le courant max. d'excitation dépend de la résistance du RTD. Voir détails en page 2.
Définition de la terminologie utilisée dans le tableau
1 Tension de fonctionnement
Tension maximale entre les lignes ou entre les
lignes et la masse pour le courant de fuite spécifié
2 Courant maximum de fuite
Courant maximum consommé par l'appareil à la
tension de fonctionnement
3 Tension maximum en régime continu
Tension maximale pouvant être appliquée sans
dommage aux bornes protégées
4
Limitation de tension
Tension maximale de sortie après l'injection d'une
impulsion de test issu d'un générateur de signaux
6kV/3kA (filtrage de tension)
5 Bande passante
Bande de fréquence jusqu'à laquelle les signaux
réseau peuvent être transmis sans atténuation
inappropriée ; 3 dB dans 50W (600Ω pour le
SDPSTN)
Approbations
Country
(Authority)
Standard
Certificate/File No.
Approved for
Product
RU
(BASEEFA)
EN 50014 &
EN 50020
Ex96D2219X
EEx ia IIC T4*
SD07X, SD16X
SD32X, SD55X,
SD32T3
CANADA (CSA)
CSA C22.2 N° 0-M1991
USA (CSA/C/US) CSA C22.2 N° 157-M1992
UL 913, 5e édition
CSA C22.2 N° 142-M1987
CSA C22.2 N° 213-M1987
UL 508, 17e édition
UL 1604, 3e édition
Australie
(Austel)
AS/NZ3548:1995
AS/NZS4117:1996
TS001: 1997
LR 103652-3
__
EEx ia Class 1,
SD07, SD16
Groups A, B,
SD32, SD55
C et D, T4
SD07X, SD16X
Class 1, Div 2
SD32X, SD55X
Groups A,B,C, D T4 SD07R, SD16R
SD32R, SD55R
SDRTD, SD32T3
SD07R3
Fil pilote
SD07R
MTL Surge Technologies
Power Court, Luton, Bedfordshire, England LU1 3JJ
Tel: +44 (0)1582 723633 Fax: +44 (0)1582 422283
E-mail: [email protected] WWW: www.mtlsurge.com
A member of the MTL Instruments Group plc
03-04-03 FR
* Voir détails en page 6
