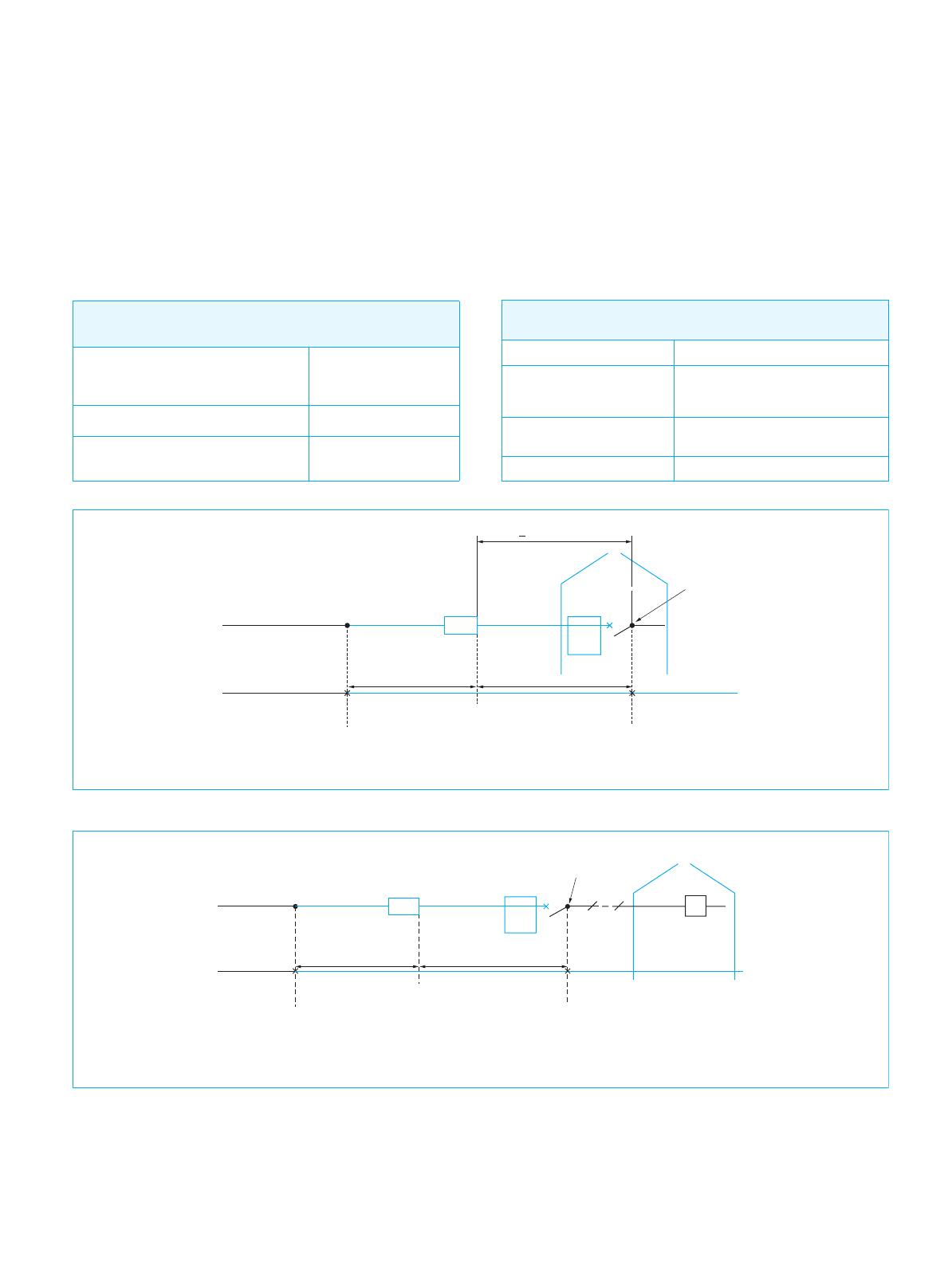

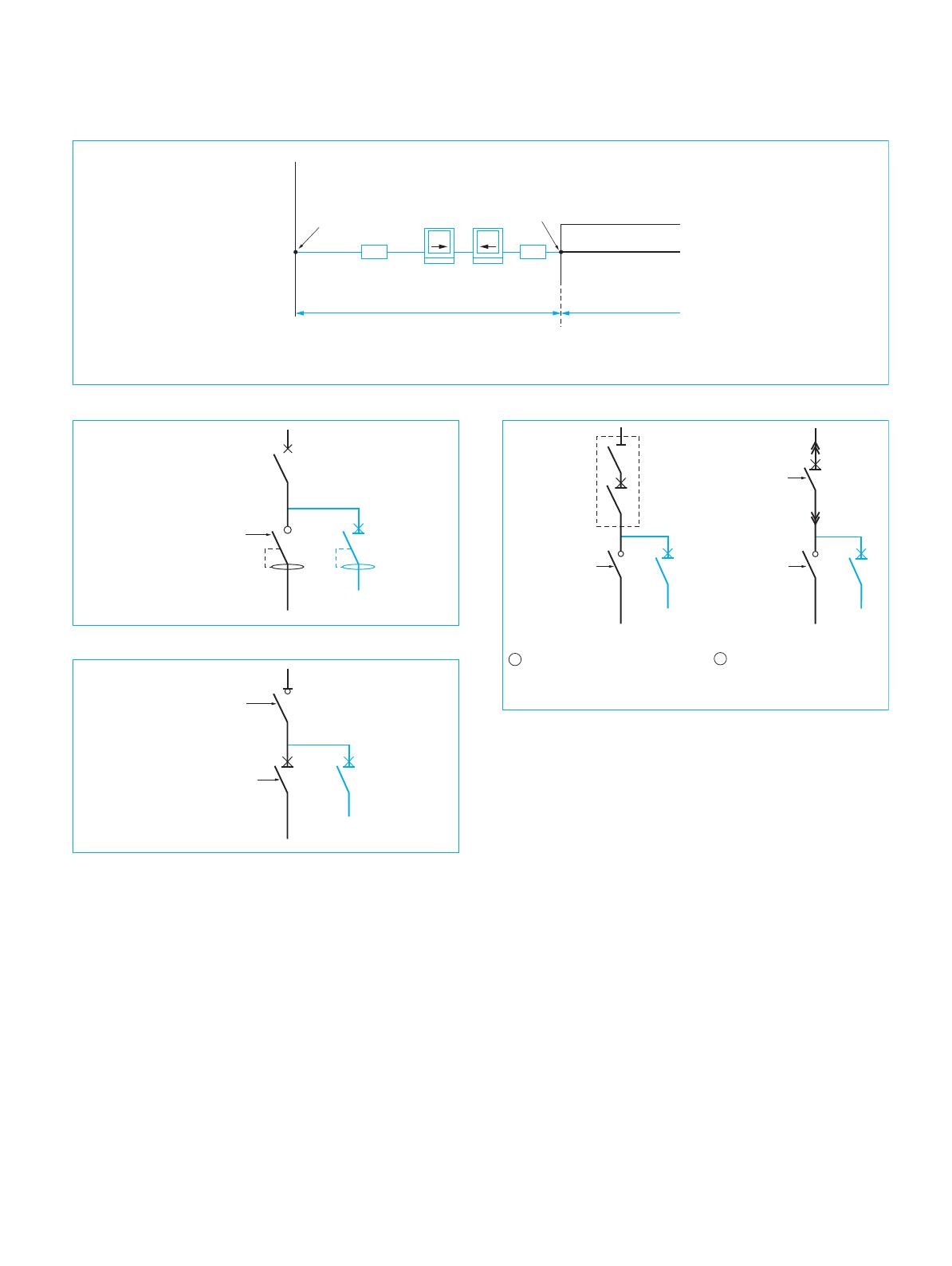

Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 1 Mercredi, 9. janvier 2008 2:02 14 Installations électriques BT Règles pour le branchement par Dominique SERRE Ingénieur, membre de la commission technique de la FFIE Président de la commission U 15 de l’Union Technique de l’Électricité (UTE) 1. Puissance et dimensionnement ........................................................... 2. Branchement ............................................................................................. – 3 3. Protection des personnes ...................................................................... – 6 4. Choix et mise en œuvre des matériels et des canalisations........ – 6 5. Section des canalisations de branchement ...................................... – 7 6. Protection contre les surintensités .................................................... – 7 7. Calcul des chutes de tension................................................................ – 8 8. Génie civil des ouvrages ........................................................................ – 9 9. Définitions.................................................................................................. – 9 Pour en savoir plus ........................................................................................... D 5 049 – 2 Doc. D 5 049 es installations de branchement à basse tension, sont régies par la norme NF C 14-100 quel que soit le gestionnaire de réseau. Cette norme est rééditée en 2007 en tenant compte de l’évolution des besoins des utilisateurs et des évolutions technologiques. Elle prend aussi en compte la réalisation des postes de distribution publique intégrés aux bâtiments et précise dans ce cas le schéma des liaisons à la terre. Les gestionnaires de réseau de distribution sont appelés dans ce texte GRD. La norme NF C 14-100 précise les conditions de réalisation des installations de branchement, les principes de base étant ceux définis dans la norme fondamentale NF C 15-100. D 5 049 2 - 2008 L Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 D 5 049 – 1 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 2 Mercredi, 9. janvier 2008 2:02 14 INSTALLATIONS ÉLECTRIQUES BT _____________________________________________________________________________________________________ 1. Puissance et dimensionnement les installations de branchement sont calculées pour le calibre maximal de ce dispositif. ■ Dimensionnement des installations de branchement pour les locaux d’habitation L’édition 2007 de la norme NF C 14-100 reprend les puissances retenues par les éditions précédentes pour les locaux d’habitation et précise les puissances à retenir pour le prédimensionnement des installations dans les lotissements à caractère d’habitation et pour les immeubles à usage de bureaux. Contrairement à la norme NF C 15-100, où les calculs sont effectués en fonction du courant de réglage du dispositif de protection, Pour les installations domestiques et les locaux annexes, les puissances à retenir sont celles données dans le tableau 1. Pour le calcul des canalisations collectives un coefficient de pondération est à appliquer (tableau 2). Lors d’installations de branchement avec chauffage électrique, l’article 5.5.2 de la norme NF C 14-100 précise les modalités du calcul. Tableau 1 – Puissance minimale de dimensionnement à prévoir par local et courant assigné de l’AGCP (1) Courant assigné de l’AGCP (A) Puissance (kVA) Locaux d’habitation et leurs annexes En monophasé En triphasé Annexe non habitable 3 45 / Habitation de 1 à 2 pièces principales (2) ou de surface ⱕ 35 m2 6 45 30 Habitation de 3 à 5 pièces principales (2) ou de surface comprise entre 35 m2 et 100 m2 9 60 30 60 en collectif 30 90 en individuel 30 Habitation de 6 pièces principales et plus (2) ou de surface supérieure à 100 m2 12 (1) AGCP : appareil général de commande et de protection (2) ne sont pas comptées comme pièces principales les cuisines, salles d’eau, WC, dégagements, volumes de rangement. Tableau 2 – Coefficient de pondération suivant le nombre d’utilisateurs situés en aval de la section considérée Nombre d’utilisateurs Tableau 3 – Dimensionnement des installations de branchement pour les lotissements à usage d’habitation Coefficient Surface de la parcelle Puissance minimale (kVA) 2à4 1 5à9 0,78 ⱕ 1 000 m2 12 10 à 14 0,63 1 000 m2 à 2 000 m2 18 15 à 19 0,53 > 2 000 m2 20 à 24 0,49 25 à 29 0,46 30 à 34 0,44 35 à 39 0,42 40 à 49 0,41 50 et au-dessus 0,38 D 5 049 – 2 18 (1) (1) Étude particulière à faire avec le distributeur afin de déterminer les puissances des points de livraison ■ Dimensionnement des installations de branchement pour les lotissements à usage d’habitation L’article 5.5.4 de la norme NF C 14-100 donne les règles à respecter par les aménageurs lors de la réalisation de lotissements à usage d’habitation (tableau 3). Cet article est nouveau, il permet de prévoir un bon dimensionnement des ouvrages. Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 3 Mercredi, 9. janvier 2008 2:02 14 ______________________________________________________________________________________________________ INSTALLATIONS ÉLECTRIQUES BT ■ Dimensionnement des installations de branchement pour les immeubles à usage de bureaux Les éditions précédentes de la norme ne donnaient aucune précision pour le dimensionnement des canalisations à usage collectif. Ce vide est comblé par la nouvelle édition ; des valeurs minimales sont données afin que les canalisations collectives ne soient pas sous-dimensionnées lors de leur premier établissement. Ces valeurs sont données dans le tableau 4. 40 Petits locaux commerciaux, artisanaux, médicaux 75 ■ Limites du branchement Les figures 1 et 2 précisent les limites des branchements et la norme à appliquer (tableau 5) aux installations réalisées. Partie de l’installation Puissance minimale de dimensionnement (VA/m2) Bureaux et locaux associatifs Les branchements sont définis en fonction : – du mode de contrôle de la puissance limitée ou surveillée ; – de la position du dispositif de comptage et de protection ; – de l’objet du branchement (consommateur ou producteur). Tableau 5 – Normes applicables selon la partie de l’installation Tableau 4 – Dimensionnement des branchements pour les immeubles à usage de bureaux Type de locaux 2. Branchement Normes et texte réglementaire Raccordement réseau Arrêté technique (document UTE C 11-001) Norme NF C 11-201 Installation de branchement Norme NF C 14-100 Installation privative Norme NF C 15-100 < 30 mètres Point de livraison Point de raccordement au réseau D1 C Wh Liaison au réseau Réseau NF C 11-201 Dérivation individuelle Installation de l'utilisateur NF C 15-100 Branchement NF C 14-100 C CCPI (coupe-circuit principal individuel) Wh compteur D1 AGCP (appareil général de commande et de protection) Figure 1 – Branchement individuel à puissance limitée « type 1 » Point de livraison Point de raccordement au réseau D1 C D2 Wh Liaison au réseau Réseau NF C 11-201 C Wh D1 D2 Dérivation individuelle Branchement NF C 14-100 Installation de l'utilisateur NF C 15-100 CCPI (coupe-circuit principal individuel) compteur AGCP (appareil général de commande et de protection) dispositif assurant notamment la coupure d'urgence Figure 2 – Branchement individuel à puissance limitée « type 2 » Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 D 5 049 – 3 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 4 Mercredi, 9. janvier 2008 2:02 14 INSTALLATIONS ÉLECTRIQUES BT _____________________________________________________________________________________________________ Point de raccordement au réseau Point de livraison D2 D1 C Wh Liaison au réseau Réseau NF C 11-201 C Wh D1 D2 Dérivation individuelle Installation de l'utilisateur NF C 15-100 Branchement NF C 14-100 CCPI (coupe-circuit principal individuel) dispositif de comptage AGCP (appareil général de commande et de protection) dispositif assurant notamment la coupure d'urgence Figure 3 – Branchement à puissance surveillée ■ Branchement à puissance limitée de type 1 (branchement court) Tableau 6 – Dimensionnement des branchements à puissance surveillée Dans le cas général, le comptage ainsi que le dispositif de coupure et de protection (AGCP) sont situés chez l’abonné. La figure 1 illustre ce type de branchement. ■ Branchement à puissance limitée de type 2 (branchement long) Les appareils de comptage et de protection sont situés en limite de propriété ; un dispositif de coupure d’urgence est alors mis en œuvre dans le logement. Ce dispositif ainsi que la canalisation située en aval de l’AGCP sont régis par la norme NF C 15-100. La figure 2 illustre ce type de branchement. ■ Branchement à puissance surveillée Pour les puissances souscrites supérieures à 36 kVA, la puissance n’est plus limitée mais surveillée, ce qui permet des dépassements de puissance (facturés) sans coupure de l’énergie dans la limite du dimensionnement du branchement. Les dimensionnements des dérivations individuelles sont déterminés suivant trois paliers de dimensionnement exprimé en ampères : 100 A, 200 A, 400 A. La figure 3 illustre ce type de branchement. Le tableau 6 donne les puissances maximales des branchements en fonction de leur dimensionnement. Puissances souscrites Dimensionnement de 36 kVA à 54 kVA 100 A de 60 kVA à 108 kVA 200 A de 120 kVA à 240 kVA 400 A ■ Branchement producteur ou consommateur Pour promouvoir la production locale d’énergie, les pouvoirs publics ont décidé d’un coût d’achat de l’énergie produite localement plus élevé que celui de l’énergie vendue sur le marché. De ce fait, il est nécessaire de différencier les branchements producteurs des branchements consommateurs. Les schémas des différents types de branchements sont donnés sur les figures 4 et 5. ■ Alimentation des installations de sécurité Ces installations de sécurité (désenfumage...) sont du domaine de la norme NF C 15-100 ; elles sont soumises à des règles particulières décrites dans l’article 562 de la norme NF C 15-100. Les figures 6, 7 et 8 décrivent les différents modes d’alimentation de ces installations, la norme NF C 14-100 reprend ces textes à l’article 5.1.4. Point de livraison Point de livraison "soutirage" "injection" Point de raccordement au réseau Wh C D Wh C Wh D NF C 14 -100 C : si puissance limitée si puissance surveillée D : si puissance limitée si puissance surveillée : : : : Partie consommatrice de l'installation Partie productrice de l'installation NF C 15 -100 CCPI, sectionnement et/ou protection AGCP, appareil de sectionnement à coupure visible Figure 4 – Branchement producteur-consommateur « Injection de la totalité de la production nette » D 5 049 – 4 Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 5 Mercredi, 9. janvier 2008 2:02 14 ______________________________________________________________________________________________________ INSTALLATIONS ÉLECTRIQUES BT Réseau Point de raccordement au réseau Point de livraison Wh Partie consommatrice de l'installation Wh C D Partie productrice de l'installation NF C 14-100 C : si puissance limitée si puissance surveillée D : si puissance limitée si puissance surveillée : : : : NF C 15-100 CCPI, sectionnement et/ou protection AGCP, appareil de sectinnement à coupure visible Figure 5 – Branchement producteur-consommateur « Injection du surplus de production » AGCP Dispositif de coupure d'urgence (Dispositif complémentaire) Circuit de sécurité Figure 6 – Branchement à puissance limitée Disjoncteur débrochable Dispositif de coupure d'urgence (Dispositif complémentaire) Dispositif de coupure d'urgence (Dispositif complémentaire) b avec appareil général de coupure et de protection débrochable Figure 8 – Branchement à puissance surveillée assurera la coupure d’urgence de tous les autres circuits de l’installation (figure 7). b) Appareil de sectionnement à coupure visible combiné à l’appareil général de coupure et de protection (figure 8a) ou appareil général de coupure et de protection débrochable (figure 8b). Circuit de sécurité Figure 7 – Branchement à puissance surveillée avec appareil de sectionnement à coupure visible distinct de l’appareil général de coupure et de protection • Cas d’un branchement à puissance limitée L’AGCP ne peut être utilisé comme dispositif de coupure d’urgence. Un dispositif complémentaire doit donc être prévu, en aval de l’AGCP, pour permettre la coupure d’urgence de tous les circuits autres que celui alimentant le circuit de sécurité (figure 6). • Cas d’un branchement à puissance surveillée a) Appareil de sectionnement à coupure visible distinct de l’appareil général de coupure et de protection L’appareil général de coupure et de protection ne peut être utilisé comme dispositif de coupure d’urgence. Un dispositif complémentaire doit donc être prévu, en aval de l’appareil général de coupure et de protection, pour permettre la coupure d’urgence de tous les circuits autres que celui alimentant le circuit de sécurité. ■ Existence d’installations perturbatrices Lorsque le branchement est destiné principalement à l’alimentation d’utilisations susceptibles d’apporter des perturbations de tension (creux de tension, flicker, harmoniques, etc.), les règles et dispositions du chapitre 33 et du paragraphe 559.6.1 de la norme NF C 15-100 doivent être prises. L’appareil général de coupure et de protection peut être utilisé comme dispositif de coupure d’urgence. Un utilisateur est considéré comme perturbateur si son installation est susceptible d’entraîner sur le réseau public de distribution des perturbations dépassant les niveaux admis par la réglementation. Le dispositif de protection du circuit de sécurité est connecté en amont du dispositif général de commande et de protection lequel Des exemples de telles utilisations perturbatrices sont les ascenseurs, les appareils de radiologie, etc. Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 Circuit de sécurité Circuit de sécurité a avec appareil de sectionnement à coupure visible combiné avec l'appareil général de coupure et de protection Appareil de sectionnement à coupure visible Dispositif de coupure d'urgence (Appareil général de coupure et de protection) Sectionneur à coupure visible combiné à un disjoncteur D 5 049 – 5 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 6 Mercredi, 9. janvier 2008 2:02 14 INSTALLATIONS ÉLECTRIQUES BT _____________________________________________________________________________________________________ En particulier, sur une canalisation collective, dans le but d’éviter la propagation éventuelle des perturbations de tension aux autres utilisateurs du réseau, ces utilisations doivent être connectées directement à l’origine de cette canalisation (par exemple, au niveau du premier distributeur de colonne). Il est constitué soit par : – un interrupteur-sectionneur distinct de l’appareil général de commande et de protection de l’utilisateur. Dans ce cas, la canalisation entre ces deux appareils doit respecter le paragraphe 434.2.2 de la NF C 15-100 ; – un sectionneur combiné au disjoncteur de l’utilisateur ; – un disjoncteur débrochable, propriété de l’utilisateur. 3. Protection des personnes ■ Protection de découplage ■ Protection contre les contacts directs La protection des personnes contre les contacts directs est assurée dans les installations de branchement par : – l’isolation des parties actives pour une tension d’au moins 4 kV ; – la mise hors de portée par l’utilisation d’enveloppe IP 2x ou IP XXB et dont l’ouverture nécessite l’utilisation d’un outil. ■ Protection contre les contacts indirects La protection des personnes contre les contacts indirects est assurée dans les installations de branchement par l’utilisation de : – matériel de classe II (NF C 20-030) ; – canalisations considérées comme équivalant à du matériel de classe II ; – canalisations à neutre périphérique. ■ Protection des personnes en aval des installations de branchement La protection des personnes en aval des installations de branchement contre les contacts directs et indirects est du domaine de la norme NF C 15-100 ; néanmoins les installations de branchement à puissance limitée sont considérées dans tous les cas de figure comme réalisées en schéma TT et un dispositif à courant différentiel résiduel (DDR) est mis en œuvre. Nota : pour les schémas, se reporter à [D 5 043, § 1.3]. Ce dispositif peut être remplacé par un disjoncteur de branchement non différentiel, sur demande, à condition que les installations en aval soient réalisées selon la mesure de protection par isolation double ou renforcée, jusqu’au bornes amont des dispositifs différentiels résiduels divisionnaires (NF C 15-100, article 558). Dans le cas où le poste de transformation du distributeur est situé dans le bâtiment, avec une prise de terre commune, les branchements à puissance surveillée peuvent être réalisés en schéma TN-S (NF C 15-100 partie 4-41 et annexe G de la norme NF C 14100). ■ Appareil de commande et dispositif de sectionnement • Appareil général de commande et de protection des points de livraison à puissance limitée L’appareil général de commande et de protection doit satisfaire aux prescriptions suivantes : – être à coupure omnipolaire, y compris la coupure du neutre, pour permettre à l’utilisateur, par une manœuvre unique, la mise sous ou hors tension de l’ensemble de son installation intérieure en aval du point de livraison ; – être du type différentiel de type S (retardé). Toutefois, dans des cas particuliers et sur demande écrite de l’utilisateur, il peut être de type non différentiel si l’utilisateur a pris des dispositions adaptées pour la protection contre les contacts indirects ; – ne pas être équipé de dispositif de réenclenchement. • Dispositif de sectionnement d’un branchement à puissance surveillée Ce dispositif de sectionnement est placé chez l’utilisateur ou dans un local technique et doit être à coupure visible. D 5 049 – 6 Lorsqu’une installation de production en aval du branchement peut fonctionner couplée avec le réseau public de distribution, une protection de découplage située dans l’installation est nécessaire (NF C 14-100 partie 5.8) ; cette protection a pour objet le contrôle d’injection de courant sur le réseau. Le guide UTE C 15-400 précise notamment l’emplacement et le type de la protection de découplage. 4. Choix et mise en œuvre des matériels et des canalisations ■ Choix des matériels et des canalisations en fonction des influences externes Les conditions d’influences externes décrites dans l’article [D 5 042] sont applicables aux installations de branchement. Le tableau 14 de la norme NF C 14-100 décrit le choix des canalisations en fonction de leur emplacement. Les matériels spécifiques aux installations de branchement présentent un indice IP et IK suffisant pour les emplacements où ils sont mis en œuvre. Nota : pour les indices, se reporter à [D 5 042, § 1.1]. Les canalisations collectives, dans leur parcours vertical, sont placées dans des gaines réservées à cet usage lors de la construction des bâtiments. ■ Conditions de proximité avec les autres canalisations ou matériels • Canalisations non électriques Les canalisations non électriques, telles que celles de gaz, d’eau, d’air comprimé, de chauffage, etc., doivent être séparées complètement de celles de la distribution publique d’électricité et ne peuvent en aucun cas emprunter des gaines de colonnes électriques ou des emplacements pour compteurs. La séparation entre une gaine de colonne ou un emplacement pour compteurs et une gaine de canalisation non électrique doit être assurée à l’aide d’une cloison continue en carreaux de plâtre, en briques enduites ou en béton. Cela conduit, notamment, à l’existence de portes d’accès indépendantes. Les traversées horizontales de gaines non électriques peuvent être tolérées à la condition que les canalisations non électriques passent sous conduits rigides étanches dont au moins la surface extérieure est en matière isolante. Aucun élément de canalisation non électrique ne doit se trouver à une distance de moins de 3 cm des canalisations de distribution électrique. • Canalisations électriques autres que distribution publique Il est admis de faire passer dans les gaines de colonnes, en plus des canalisations électriques de la distribution publique et des circuits de communication du branchement, les canalisations collectives de terre de l’immeuble et les canalisations électriques Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 7 Mercredi, 9. janvier 2008 2:02 14 ______________________________________________________________________________________________________ INSTALLATIONS ÉLECTRIQUES BT desservant les services généraux de l’immeuble (éclairage, alimentation des ascenseurs, sonnerie, minuterie et commande de porte, canalisations de chauffage électrique collectif...), sous les réserves suivantes : – le volume de la gaine est augmenté en conséquence de manière que le volume disponible pour les installations de branchement réponde aux dimensions minimales prescrites par le tableau 11 de la norme NF C 14-100 ; – ces canalisations doivent être identifiées et séparées physiquement de celles de la distribution publique, afin d’éviter tout trouble ou gêne dans le fonctionnement des unes et des autres et toute confusion sur la distinction des canalisations en présence ; – ces canalisations doivent être disposées de façon que, pour effectuer des travaux les concernant, il ne soit pas nécessaire de démonter ni de déplacer les canalisations ou les appareils de branchement ; – la présence de ces canalisations ne doit pas s’opposer à l’exploitation et aux travaux d’entretien ou de renforcement de la colonne et des dérivations de branchement ; – ces canalisations doivent être en dehors du volume délimité autour de l’appareillage, séparées par les distances minimales de 10 cm pour les distributeurs et les coffrets de pied de colonne et de 5 cm pour les tableaux de comptage ; – toute adjonction de telles canalisations après la réalisation de la colonne doit être soumise à l’accord préalable du service local de distribution publique d’électricité ; – toutes les dérivations doivent être prévues, sinon réalisées, au moment du montage de chaque canalisation, pour faciliter les travaux ultérieurs de raccordement ; – aucun appareil de commande, de protection ou d’utilisation ne peut être placé dans cette gaine. Ces canalisations, y compris les canalisations collectives de terre de l’immeuble, doivent être conformes aux règles de la norme NF C 15-100 et elles doivent être réalisées en conducteurs posés sous conduits isolants non-propagateurs de la flamme ou être réalisées en câbles isolés et avec des accessoires isolés. Les descentes de paratonnerre ne sont pas admises dans les gaines des colonnes. ■ Règles diverses Dans certaines parties d’un branchement, le choix de câbles résistant au feu (câbles CR1) peut être nécessaire pour respecter la réglementation s’appliquant au bâtiment où à l’établissement pour lequel est réalisé ce branchement. Dans le cas de câbles multipolaires, il ne doit pas être fait usage de câbles comportant un conducteur repéré par la double coloration vert-et-jaune. Dans le cas de conducteurs isolés, il ne doit pas être fait usage de conducteur repéré par la double coloration vert-et-jaune. Remarque : le conducteur de protection ne fait pas partie des installations de branchement (NF C 14-100) mais des installations générales (NF C 15-100). Par dérogation, la distribution du conducteur de protection peut cheminer dans la gaine réservée aux installations de branchement (4.1.1.2). Le calcul des sections des conducteurs doit tenir compte des articles de la norme NF C 14-100 pour le calcul : – des sections minimales prescrites dans l’article 5.3.3 de la norme NF C 14-100 pour les dérivations individuelles à puissance limitée (tableau 7) ; – des chutes de tension maximales admissibles indiquées en 5.4 de la norme NF C 14-100 ; – du courant d’emploi en tenant compte des puissances minimales de dimensionnement indiquées en 5.5 de la norme NF C 14100 ; – des surintensités traitées en 5.7 de la norme NF C 14-100. Tableau 7 – Section minimale des conducteurs d’une dérivation individuelle à puissance limitée, en conducteurs isolés, d’après le courant assigné de l’AGCP Section minimale des conducteurs (mm2) Courant assigné de l’AGCP (A) En cuivre En aluminium (1) Enveloppe isolante en PVC, PR ou EPR Enveloppe isolante en PVC, PR ou EPR 30 10 (2) 16 (3) 45 10 (2) 16 (3) 60 16 25 90 25 35 (1) Lors de l’utilisation de l’aluminium, on veillera à la compatibilité avec les borniers de raccordement des appareils, le cas échéant, il sera nécessaire d’employer des dispositifs intermédiaires. (2) Section ramenée à 6 mm2 pour les dérivations individuelles de locaux annexes non habitables (caves, garages, parkings, etc.). (3) 25 mm2 en souterrain. En cas de présence de charges générant des courants harmoniques, les règles et dispositions du paragraphe 330.1.1 de la NF C 15-100 s’appliquent. Les dérivations individuelles à puissance limitée doivent présenter les sections minimales du tableau 7 qui dépendent du courant assigné de l’AGCP. 6. Protection contre les surintensités ■ Protections contre les surcharges 5. Section des canalisations de branchement Le dimensionnement des conducteurs d’une dérivation individuelle doit être homogène sur toute sa longueur. À moins de spécification contraire du gestionnaire de réseau de distribution (GRD), le conducteur neutre a la même section que les conducteurs de phase. Compte tenu des dispositions techniques prises, seules les dérivations individuelles sont protégées contre les surcharges : – dans le cas d’un branchement à puissance limitée, par l’appareil général de commande et de protection ; – dans le cas d’un branchement à puissance surveillée, par le fusible situé immédiatement en amont du dispositif de comptage. La section des conducteurs est coordonnée avec le calibre de ce fusible. Les règles de dimensionnement des canalisations collectives rendent leur surcharge improbable. Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 D 5 049 – 7 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 8 Mercredi, 9. janvier 2008 2:02 14 INSTALLATIONS ÉLECTRIQUES BT _____________________________________________________________________________________________________ Bâtiment B Liaison L3 Liaison L3 Liaison L4 Poste HTA /BT Tableau BT Transformateur Liaison L1 Liaison L2 Liaison L4 Bâtiment A point de sortie du poste point de pénétration dans le bâtiment à alimenter point de livraison L1 canalisation BT entre le transformateur et le tableau BT L2 canalisation entre le tableau BT et le point de sortie du poste HTA /BT L3 canalisation entre le point de sortie du poste HTA /BT et le point de pénétration du bâtiment à alimenter L4 canalisation entre le point de pénétration du bâtiment à alimenter et le point de livraison Figure 9 – Schéma pour calcul du courant de court-circuit ■ Protections contre les courts-circuits Un dispositif de protection contre les courts-circuits doit être disposé sur chacun des conducteurs du branchement sauf sur le conducteur neutre, même s’il est de section inférieure à celle des conducteurs de phase. La protection des conducteurs de phase ainsi que celle du conducteur neutre sont assurées par les disjoncteurs ou les fusibles du réseau de distribution ou par les fusibles placés dans les coupecircuits principaux collectifs ou individuels ou par association de ces dispositifs. Ces derniers sont spécifiés par le GRD. • Courants de court-circuit des branchements à puissance limitée Compte tenu des protections amont (présence de fusibles AD), un pouvoir de coupure de 3 kA est suffisant pour les dispositifs de protection contre les courts-circuits en aval du point de livraison. • Courants de court-circuit des branchements à puissance surveillée Pour le calcul des courants de court-circuit des branchements à puissance surveillée, l’utilisateur ou son représentant demande au GRD la puissance maximale envisagée pour le transformateur et sa tension de court-circuit, les longueurs et les sections de la ligne entre le transformateur et le point de livraison. Pour le calcul des courants de court-circuit, il est fait référence au schéma de la figure 9. 7. Calcul des chutes de tension arrêté fixe la tension nominale des réseaux basse tension de distribution d’énergie électrique en courant alternatif à 230 V pour le courant monophasé et 400 V pour le courant triphasé. Il précise en outre les tensions minimale et maximale aux points de livraison, pour le courant monophasé : 207 V et 244 V, et pour le courant triphasé : 358 V et 423 V. Ces valeurs doivent être strictement respectées pour les branchements consommateurs et pour les points de livraison avec soutirage des branchements « producteurs-consommateurs ». Pour les points de livraison spécialisés injection des branchements « producteurs-consommateurs », en accord entre le service local de distribution et l’utilisateur, la valeur maximale de la tension au point de livraison peut être augmentée de la chute de tension dans la partie de branchement utilisée pour l’injection. Dans la norme NF C 14-100, les calculs et la répartition des chutes de tension sont effectués en prenant une tension de distribution de 230 V pour le courant monophasé et de 400 V pour le courant triphasé. Les calculs de chutes de tension dans les branchements seront effectués avec cos ϕ = 1. ■ Calcul de la chute de tension dans un branchement La chute de tension est calculée, pour les canalisations collectives, à partir de la résistance des conducteurs, sans tenir compte des appareils interposés avec les hypothèses suivantes : – les charges polyphasées sont supposées équilibrées ; – les charges monophasées sont supposées uniformément réparties sur les différentes phases ; – les courants sont ceux qui résultent des puissances et des coefficients précisés dans les tableaux 1 et 2. Les chutes de tension sont calculées à l’aide de la formule simplifiée suivante : ■ Tension de référence La valeur réglementaire de la tension au point de livraison a été fixée par l’arrêté du 29 mai 1986 relatif aux « tensions normales de re 1 catégorie des réseaux de distribution d’énergie électrique ». Cet D 5 049 – 8 u =b avec u ρ1L Ia S chute de tension (V), Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 9 Mercredi, 9. janvier 2008 2:02 14 ______________________________________________________________________________________________________ INSTALLATIONS ÉLECTRIQUES BT b coefficient égal à 1 pour les circuits triphasés et égal à 2 pour les circuits monophasés, ρ1 résistivité des conducteurs en service normal, prise égale à la résistivité à la température en service normal, soit 1,25 fois la résistivité à 20 ˚C, soit 0,023 Ω · mm2/m pour le cuivre et 0,037 Ω · mm2/m pour l’aluminium, L longueur simple de la canalisation (m), S section des conducteurs (mm2), Ia courant assigné (A) (dans le cas des locaux annexes non habitables, ce courant est pris égal à 15 A). pour ces emplacements. Cette hauteur est identique à celle fixée par la norme NF C 15-100 article 7-781 pour les locaux de service électrique. ■ Gaine technique du logement Rendue obligatoire par la norme NF C 15-100, cette gaine reçoit le comptage et l’AGCP. Les dimensions de cette gaine sont définies par l’article 771.558 de la norme NF C 15-100. 9. Définitions La chute de tension relative (%) est égale à : Δu = 100 u U0 U0 = 230 V (tension entre phase et neutre). L’article 5.4.1 de la norme NF C 14-100 donne les valeurs maximales admises selon les parties du branchement. 8. Génie civil des ouvrages ■ Accessibilité des ouvrages Toutes les parties d’une canalisation collective, les locaux ou emplacements spécialisés (tronçon commun, colonnes, dérivations collectives, circuits de communication du branchement, local de comptage) doivent être installées dans des endroits communs dans des conditions telles que les agents du GRD puissent avoir accès aux installations en permanence et y effectuer convenablement leurs travaux et leurs contrôles. • Emplacement du coupe-circuit principal Le coupe-circuit principal individuel ou collectif (CCPI ou CCPC) est placé sur une paroi verticale et accessible depuis le domaine public, sans franchissement d’accès contrôlé. Cette prescription est applicable au cas des branchements souterrains et, conformément au paragraphe 551.1.2 de la norme NF C 15-100, aux branchements producteurs, venant par l’extérieur des bâtiments. Dans le cas d’un poste de distribution publique intégré au bâtiment, les installations alimentant ce bâtiment ne sont pas soumises à cette prescription. Cette prescription permet aux services de secours de procéder à la mise hors tensions des installations en cas de sinistre. • Emplacement des appareils de comptage Les compteurs sont placés : – de préférence chez l’utilisateur sous condition de l’existence d’un circuit de communication du branchement ; ■ Définitions générales • Réseau Le réseau à basse tension de distribution publique à l’amont du branchement est composé soit par : – les canalisations de distribution publique, y compris celles à l’intérieur des lotissements ou groupes d’habitations ; – le jeu de barres d’un poste de transformation de distribution publique. • Branchement Le branchement est constitué par les parties terminales du réseau de distribution publique basse tension qui ont pour objet d’amener l’énergie électrique du réseau à l’intérieur des propriétés desservies. Il est limité en amont par son point de raccordement au réseau ; le dispositif utilisé pour réaliser ce raccordement fait partie du branchement. Il est limité en aval par l’origine de l’installation de l’utilisateur qui est dénommée point de livraison dans la norme NF C 14-100. ■ Canalisations électriques • Liaison au réseau Partie de branchement reliant le point de raccordement au réseau au premier appareil de raccordement, de sectionnement ou de protection du branchement (CCPC ou CCPI). • Canalisation collective Partie de branchement en aval de la liaison au réseau desservant plusieurs dérivations individuelles. • Colonne Partie de canalisation collective, généralement verticale, alimentant des dérivations collectives ou individuelles, l’origine de la colonne électrique étant matérialisée par des coupe-circuits équipés de barrettes ou de fusibles. • Dérivation collective sinon : – soit dans une gaine de colonne ; – soit dans un local de comptage ; – soit dans un coffret extérieur. Partie de canalisation collective, généralement horizontale, issue d’une colonne et alimentant plusieurs dérivations individuelles. ■ Dimensionnement des gaines de distribution collectives et des Canalisation issue d’une liaison au réseau, d’une dérivation collective ou d’une colonne et desservant un seul point de livraison. locaux techniques • Les dimensions des gaines de distribution collective font l’objet de l’article 7.3.2. de la norme NF C 14-100. Cette norme décrit aussi les conditions de réalisation des parois et des fermetures de ces gaines. • Les dimensions des locaux techniques (comptages centralisés) font l’objet de l’article 7.3.3. Cette nouvelle édition de la norme NF C 14-100 fixe aussi une hauteur minimale de 2,50 m • Dérivation individuelle • Point de livraison Extrémité terminale vue du branchement, point de raccordement avec l’installation de l’utilisateur situé soit : – aux bornes en aval de l’appareil général de coupure et de protection (AGCP) du branchement à puissance limitée ; – aux bornes en aval du dispositif de sectionnement du branchement à puissance surveillée. Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008 D 5 049 – 9 Dossier délivré pour Madame, Monsieur 17/09/2008 257003N_D5049.fm Page 10 Mercredi, 9. janvier 2008 2:02 14 INSTALLATIONS ÉLECTRIQUES BT _____________________________________________________________________________________________________ Le point de livraison est appelé : – point de soutirage si l’installation raccordée est consommatrice ; – point d’injection si l’installation raccordée est productrice. ■ Matériels de branchement • Coupe-circuit principal collectif (CCPC) Dispositif de sectionnement de tous les conducteurs actifs et de coupure en charge de tous les conducteurs de phase, équipé de barrettes ou de dispositifs de protection. • Coupe-circuit principal individuel (CCPI) Dispositif de sectionnement de tous les conducteurs actifs et de coupure en charge de tous les conducteurs de phase, équipé de barrettes ou de dispositifs de protection, placé sur une dérivation individuelle. D 5 049 – 10 • Appareil général de commande et de protection (AGCP) Les fonctions de l’appareil général de commande et de protection sont d’assurer selon la norme NF C 15-100 : – le sectionnement et la commande ; – la protection contre les surintensités ; – la coupure d’urgence (pour les locaux d’habitation) ; et, optionnellement : – la protection contre les contacts indirects ; – la limitation de puissance. D’autres solutions peuvent faire l’objet de prescriptions du gestionnaire du réseau de distribution pour des branchements particuliers tels que ceux des cabines téléphoniques, passages à niveau automatiques, etc. Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite. – © Editions T.I. Dossier délivré pour Madame, Monsieur 17/09/2008
