Des solutions intelligentes autour du compresseur

Des solutions intelligentes
autour du compresseur
MP10 Motor Protection
BCM2000 Bock Compressor Management
EFC, EFCe Electronic Frequency Control
ERC Electronic Rack Control
ESS Electronic Soft Start
ESP Electronic Single Phase
Variantes de compresseurs d‘avant-garde
15
16
18
25
26
28
30
Des solutions intelligentes autour du compresseur
Technologie moderne dans et autour des compresseurs
En partant de cette devise, Bock a développé des solutions techniques révolutionnaires qui font référence en matière d‘efficacité énergétique, de sécurité d‘exploitation et de fiabilité non seulement pour les compresseurs mais aussi pour l‘ensemble de l‘installation frigorifique.
MP10 Motor
Protection
Le modulé électronique de
protection du moteur
BCM2000 Bock
Compressor Management
Système de surveillance
multi-fonctions
informations voir page 15
informations voir page 16
ESP Electronic Single Phase
Convertisseur de courant
alternatif monophasé en
courant triphasés
ESS Electronic Soft Start
Démarrage électronique
pour compresseurs
informations voir page 26
informations voir page 28
EFC Electronic
Frequency Control
Régulation progressive
de la vitesse monté
directement sur le
compresseur
informations voir page 18
EFCe Electronic
Frequency Control extern
Régulation progressive de la vitesse pour installation individuelle
ERC Electronic Rack Control
Boîtier de contrôle pour compresseurs
Pluscom avec variateur de fréquence
informations voir page 25
informations voir page 18

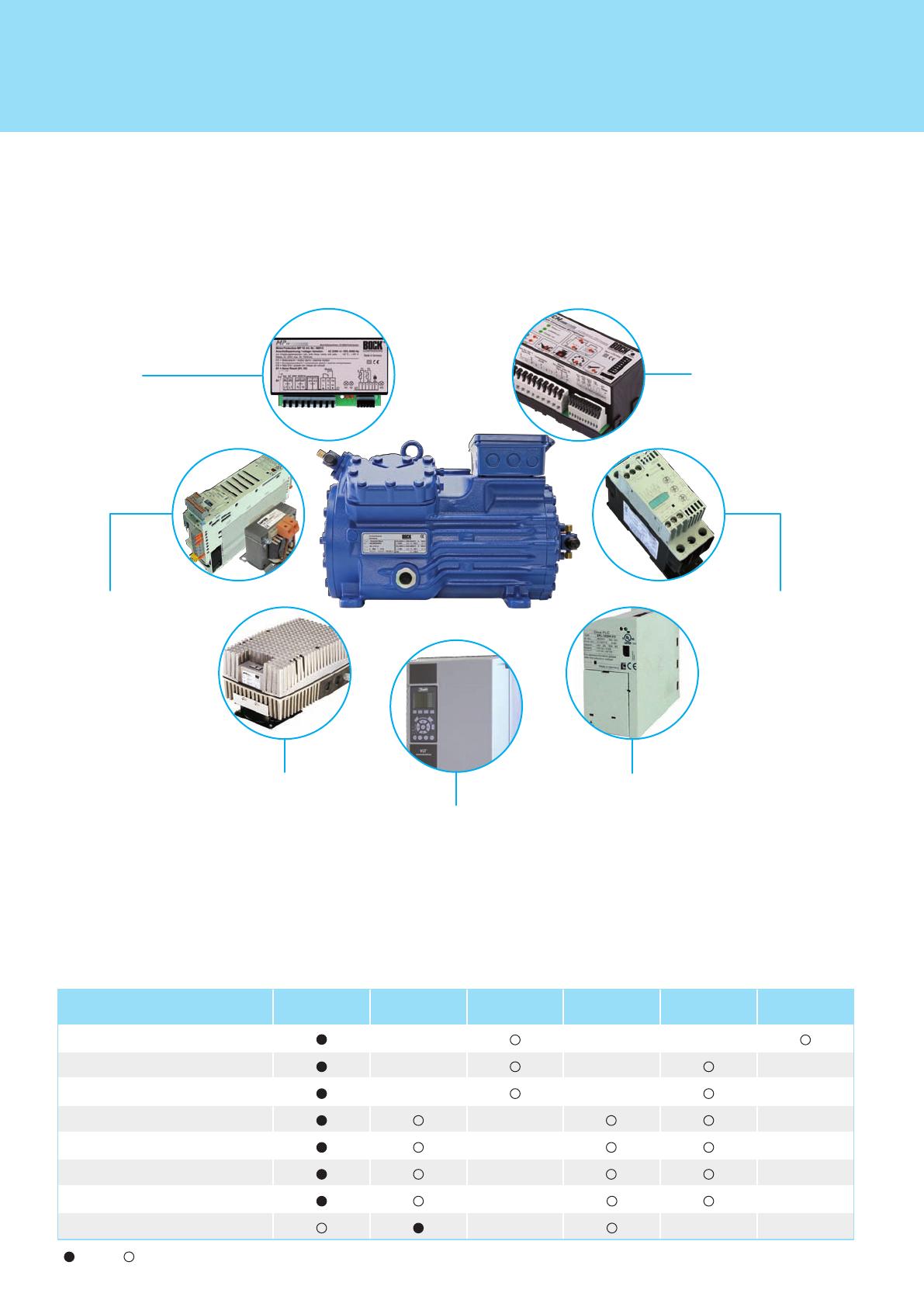

Modèles disponibles
Type
MP10
BCM2000
EFC/ERC
EFCe
HG(HA)12P
HG(HA)22P
HG(HA)34P
HG(HA)4
1)
HG(HA)5
1)
HG(HA)6
1)
HG7
HG8
en série
en option
14 I www.bock.de
1)
Non disponible pour compresseurs HA
ESS
ESP
Des solutions intelligentes autour du compresseur

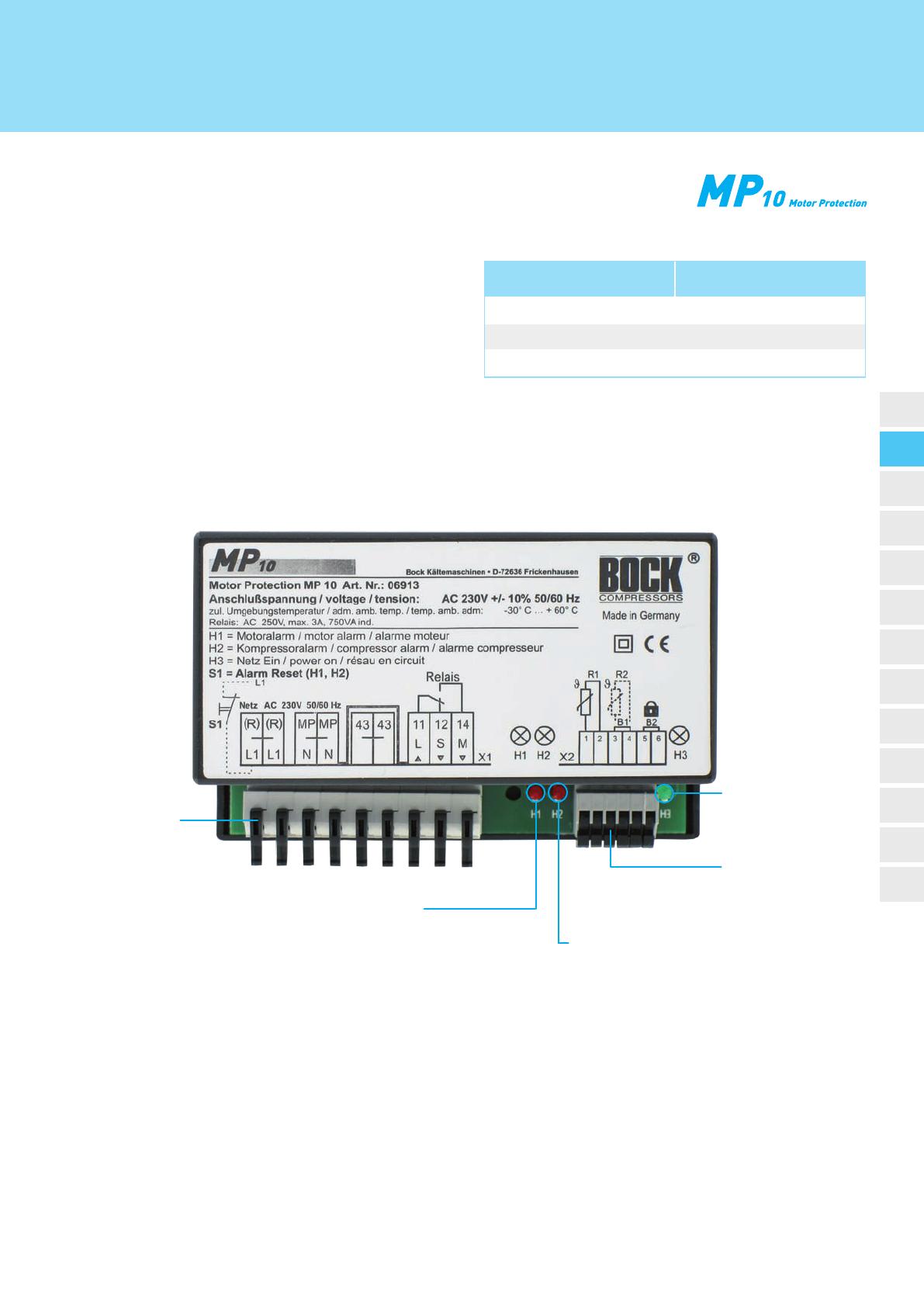

MP10 Motor Protection
Protection contre les surchauffes du moteur d‘entraînement
Montée en série sur tous les compresseurs (sauf HG8)
La particularité de ce dispositif réside dans le fait que les fonctions
de surveillance et l‘indicateur de tension sont signalées par des
diodes de couleur. La longue et coûteuse recherche des défauts
est supprimée.
Données techniques
Type
MP10
tension d’alimentation
relais
AC 230 V - 1 - 50/60 Hz
AC 250 V, 3 A, 750 VA ind.
dimensions L/B/H
100 x 60 x 52 mm
Le MP10 offre évidemment aussi les fonctions habituelles telles
que le verrouillage du ré enclenchement, le réarmement, le contact
libre pour la sonde de température PTC (p. ex. thermostat de protection thermique) et d‘autres détails utiles.
01
02
03
04
05
06
07
08
09
10
Diode verte
Indicateur de tension
Alimentation
Câbles branchés sur
des bornes à levier
(sans vis)
Diode rouge
Défaut température moteur
Commande
Câbles branchés sur des
bornes à levier (sans vis)
Diode rouge
Défaut température (au choix, par exemple,
thermostat de protection thermique)
www.bock.de I 15
11
12
13
Des solutions intelligentes autour du compresseur

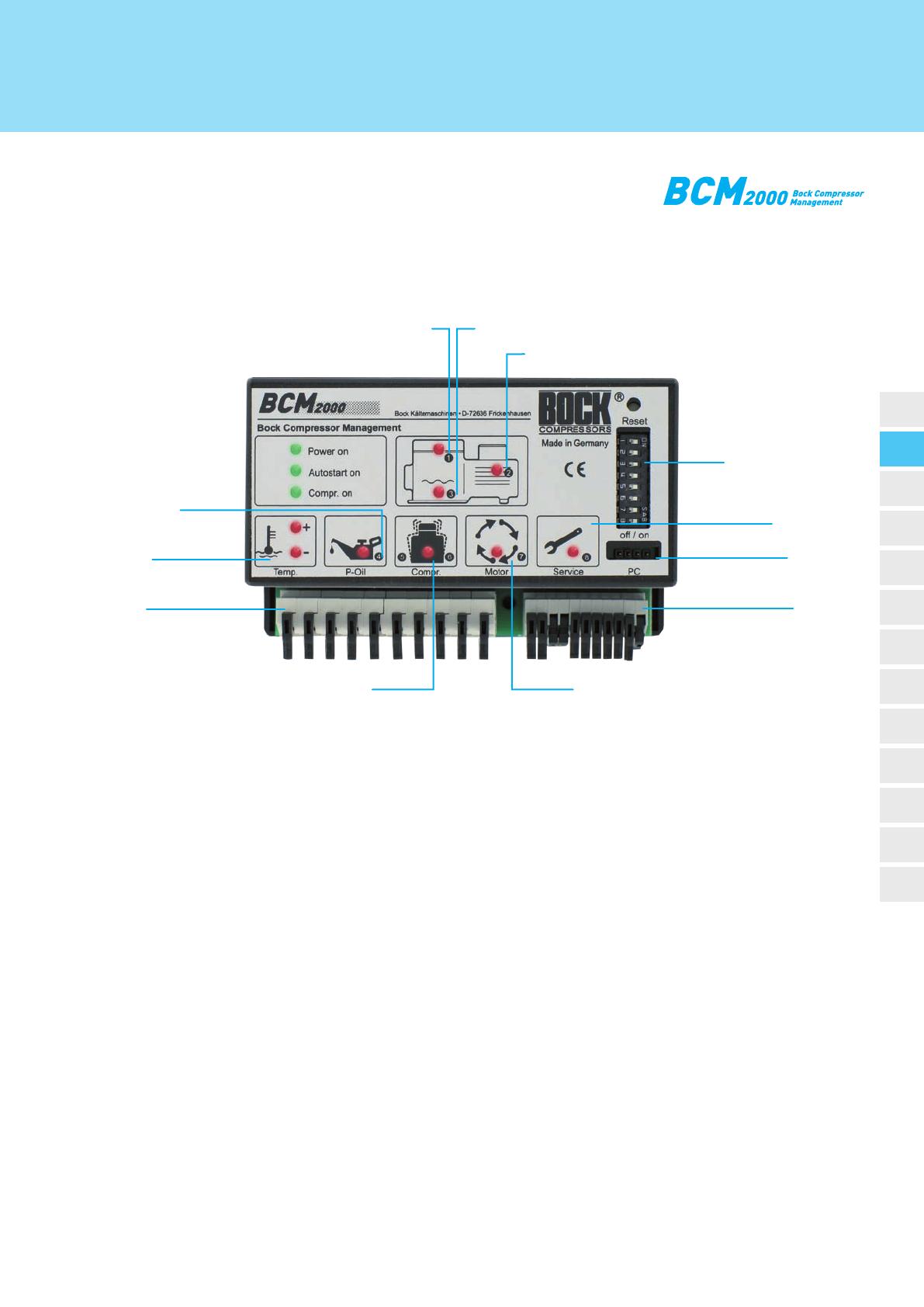

BCM2000
Bock Compressor Management
Système de surveillance multi-fonctions
Monté en série sur HG8
Disponible en option pour les compresseurs HG(HA)4, 5, 6 et HG7
Bock est le premier fabricant à proposer avec le BCM2000, un système de surveillance complet avec toutes les fonctions importantes pour un fonctionnement fiable du compresseur, sous une forme
compacte, pratique, conviviale et économique.
Deux fonctions centrales
-- Protection contre les coups de liquide au démarrage associée à
une détection du démarrage
-- Recommandation pour la vidange d‘huile (calculée en fonction de
l‘utilisation)
Autres caractéristiques importantes
Surveillance de la température de refoulement, de la température
des enroulements du moteur, de la température de l‘huile, de la
pression d‘huile et dispositif anti-court cycles.
Commande simple et logique
-- Symboles auto-explicatifs
-- Etats signalés par des diodes électroluminescentes
-- Panneau de commande clair
Données techniques
Type
tension d’alimentation
relais
dimensions L/B/H
16 I www.bock.de
BCM2000
AC 230 V - 1 - 50/60 Hz
AC 250 V, 3 A, 750 VA ind.
100 x 60 x 52 mm
Branchement électrique aisé
-- Toutes les fonctions de surveillance sont câblées et prêtes à
fonctionner
-- Il ne reste plus qu‘à intégrer le BCM2000 dans le circuit de
commande
-- Tous les câbles sont branchés sur des bornes à levier (sans vis)
Emplacement pratique et facilement accessible dans la boîte
à bornes du compresseur
-- Installé à la place du module de protection moteur habituel
MP10 (dimensions identiques)
-- Visibilité optimale grâce à une fenêtre pratiquée dans le couvercle de la boîte à bornes (sur HG8 uniquement)
Fiable et économique
-- Huit fonctions de surveillance avec un seul appareil
-- Surveillance intelligente des différentes fonctions, y compris
enregistrement du temps de fonctionnement
-- Détection simple des états de fonctionnement instantanés à
l‘aide d‘un affichage visuel
-- Possibilité de shunter chaque fonction en cas d‘urgence
-- Possibilité de lire les messages enregistrés pour une analyse
rapide et fiable des défauts en cas d‘anomalie
-- Mémoire des erreurs ineffaçable, même en cas de coupure de
courant
-- Sondes autocontrôlées
-- Possibilité de branchement pour la surveillance des données à
distance (messages d’erreurs)
Des solutions intelligentes autour du compresseur
BCM2000
Bock Compressor Management
Température des gaz
de refoulement
Température d'huile
Température des enroulements du moteur
01
Interrupteur de contrôle
pour mode dégradé
Surveillance de la
pression de l'huile
Vidange d'huile
recommandée
02
03
04
Indicateur de
température
Interface PC
05
Alimentation
Commande
06
07
Double sécurité
1. Protection contre les coups de
liquide au démarrage
2. Détection du démarrage effectif
08
Dispositif anticourts cycles
09
10
11
12
13
www.bock.de I 17
Des solutions intelligentes autour du compresseur
Les systèmes EFC / EFCe –
Electronic Frequency Control
Réglage progressif de la vitesse par variateur de fréquence
Avec les systèmes EFC/EFCe, Bock propose une manière efficace
d’adapter la puissance du compresseur aux besoins actuels de
l‘installation frigorifique. « Le réglage en continu de la vitesse basé
sur un convertisseur de fréquence. »
Jusqu‘à moins 25 % de consommation d‘énergie !
Le système EFC est disponible en option pour tous les compresseurs Pluscom HG(HA)12P, 22P, 34P.
Les systèmes EFC sont montés de manière compacte sur le compresseur et sont réglés et câblés de manière à être prêts à être
raccordés. La commande s‘effectue par le biais d’une sonde de
pression montée côté aspiration. La plage de régulation peut être
réglée individuellement.
Le système EFC de Bock a été récompensé en décembre 2009 par le « Prix
d’encouragement pour la protection
du climat dans la technique du froid »
décerné par le ministre allemand de
l’environnement.
EFC
18 I www.bock.de
NOUVEAU : systèmes EFCe disponibles en option pour les
compresseurs des séries HG4 à HG8.
Les systèmes EFCe sont également adaptés en usine de façon
optimale aux compresseurs et disposent des réglages nécessaires
à la régulation, eux aussi préprogrammés en usine.
Leur taille ne permettant pas de les monter directement sur
les compresseurs, ils sont conçus pour une installation séparée.
La commande s‘effectue par le biais d’une sonde de pression montée côté aspiration ou via un signal de régulation externe. L’actionnement (Start/Stop) du système est assuré par
l’intermédiaire d’un pressostat Pump-Down. La plage de régulation peut être réglée individuellement. L’appareil est conçu pour un
montage mural ou dans une armoire de commande.
Grâce à leur système de lubrification par pompe à huile, tous les
compresseurs Bock sont parfaitement adaptés à la régulation de la
vitesse, même aux basses fréquences.
Non disponible pour les exécutions HA.
EFCe
Des solutions intelligentes autour du compresseur
Les systèmes EFC / EFCe – Electronic Frequency Control
Variantes possibles
01
02
03
04
05
06
07
08
09
10
11
12
13
www.bock.de I 19
Des solutions intelligentes autour du compresseur
Vue d’ensemble
Les avantages du fonctionnement avec nos
variateurs de fréquence:
-- Réglés pour être prêt à être branchés et adaptés de manière
optimale aux compresseurs correspondants
-- Adaptation en continu de la puissance frigorifique en fonction
des besoins
-- Pas ou moins de fonctionnement intermittent Marche/Arrêt favorisant l’usure et la consommation d’énergie intensives
-- Un potentiel d’économie d’énergie de 25 % et plus est envisageable !
-- Durée de vie plus élevée grâce à une sollicitation mécanique
réduite du compresseur
-- Pressions de l’installation et conditions de service toujours
optimales
-- Pertes de pression plus faibles dans les échangeurs de chaleur
-- Pertes de refroidissement et de chauffage plus faibles dans
l’ensemble de l’installation
-- Intensité de démarrage réduite avec un couple maximal
-- Plus de bobinages partiels ou de commutation étoile/triangle
-- Contrôle de moteur inclus
Autres avantages du système EFC :
-- Câblé en usine pour être prêt à être raccordé et monté de ma-
nière compacte sur le compresseur
-- Aucun composant supplémentaire nécessaire
-- Aucun besoin de place dans l’armoire de commande
-- Nul besoin d’un câble d’alimentation blindé pour le raccorde-
ment au compresseur
-- Adaptation simple du système EFC grâce au module de com-
mande fourni
-- Également adapté à la régulation des installations combinées
grâce au module supplémentaire ERC4
Autres avantages du système EFCe :
-- Aucun de contacteur de puissance ni de système de démarrage
progressif nécessaire pour l´alimentation des compresseurs
régulés
-- Adaptation simple du système EFCe au moyen de l‘écran graphique (unité de commande)
-- Le système EFCe satisfait aux exigences de la classe de sécurité
3 de EN 954-1 (« Arrêt de sécurité »)
20 I www.bock.de
Des solutions intelligentes autour du compresseur
Codification | Systèmes EFC/EFCe
EFC e 15,0 / A1
Variantes de logiciels 2)
Puissance délivrée 1)
e
Variante de montage
= à partir 11 kW pour installation individuelle externe (pas de montage sur le compresseur)
Electronic Frequency Control
01
02
1) Puissance - Sélection de l'appareil
Type
2,2 kW
EFC
4,0 kw
EFCe
7,5 kW 11,0 kW 15,0 kW 18,5 kW 30,0 kW 37,0 kW 45,0 kW 55,0 kW 75,0 kW 90,0 kW
03
04
HG(HA)12P
HG(HA)22P
05
HG(HA)34P
HG4/465-4
HG4/465-4 S
06
HG4/555-4
HG4/555-4 S
07
HG4/650-4
HG4/650-4 S
08
HG5/725-4
HG5/725-4 S
HG5/830-4
HG5/830-4 S
09
HG5/945-4
HG5/945-4 S
10
HG6/1080-4
HG6/1080-4 S
11
HG6/1240-4
HG6/1240-4 S
12
HG6/1410-4
HG6/1410-4 S
13
HG7/1620-4
HG7/1620-4 S
HG7/1860-4
HG7/1860-4 S
HG7/2110-4
HG7/2110-4 S
HG8/2470-4
HG8/2470-4 S
HG8/2830-4
HG8/2830-4 S
HG8/3220-4
HG8/3220-4 S
2) Variantes de logiciels
A1 Signal de régulation 4-20 mA avec sonde de pression fournie
A2 Signal de régulation 4-20 mA externe (sans sonde de pression)
A3 Signal de régulation 0-10 V externe (sans sonde de pression)
A4 pour compresseur duplex, signal de régulation 4-20 mA avec sonde de pression fournie
A5 pour compresseur duplex, signal de régulation 4-20 mA externe (sans sonde de pression)
A6 pour compresseur duplex, signal de régulation 0-10 V externe (sans sonde de pression)
A7 pour compresseurs combinés (2 à 4 compresseurs), signal de régulation 0-10 V avec sonde de pression et Elektronic Rack Control (ERC), EFC uniquement
www.bock.de I 21
Des solutions intelligentes autour du compresseur
Calculs
Calcul de la fréquence maximale possible du compresseur
avec les conditions de service données :
Calcul de la puissance frigorifique correspondante :
Pour déterminer la fréquence maximale possible au point de
fonctionnement choisi, il convient d‘effectuer le calcul suivant :
La puissance frigorifique peut être calculée en fonction
de la fréquence comme suit :
•
P x 50 Hz
fmax = max
Pe
f
xQ
Qo fonctionnement = fonctionnement 0 50Hz
50 Hz
•
•
fmax =Fréquence maximale possible [Hz]
Qo fonctionnement = Puissance frigorifique au point de
fonctionnement [W]
Pmax = Puissance absorbée maximale [kW]
(Voir les caractéristique techniques, compresseur)
f fonctionnement = Fréquence au point de fonctionnement [Hz]
Pe =Puissance absorbée au point de fonctionnement à
50 Hz [kW] (Voir les données sur les performances,
compresseur)
Qo 50 Hz = Puissance frigorifique à 50 Hz [W]
(Voir les données sur les performances,
compresseur)
i
•
Règle fondamentale, la puissance absorbée maximum autorisée du compresseur ne doit pas être dépassée.
La fréquence maximum autorisée est toujours limitée à températures d‘évaporation et de condensation élevées
avec les fluides frigorigènes R404A, R507, R407C, R22,...
Avec les compresseurs HG12P/110-4 S, HG22P/190-4 S et HG34P/380-4 S, la fréquence maximum doit être
réduite de 5 Hz par rapport à celle calculée.
Données techniques
EFC
Désignation des appareils
Protection
Intensité sortie max en charge continue
Puissance de sortie maxi.
EFC 2,2
EFC 4,0
EFC 7,5
IP 65
IP 54
IP 54
6A
9,5 A
19 A
2,2 kW
4kW
7,5 kW
Entrée
AC 400/500 V -3- PE 50/60 Hz
5,5/4,5 A
12,3/9,8 A
Sortie
21,5/17,3 A
AC 0-400/500 V -3- PE 0-650 Hz
Plage de régulation autorisée
30 - 70 Hz
30 - 70 Hz
25 - 70 Hz
EFCe
Désignation des appareils
EFCe 11
EFCe 15
EFCe 18,5
EFCe 30
Protection
Intensité sortie max en charge
continue
Puissance de sortie maxi.
EFCe 37
EFCe 45
EFCe 55
EFCe 75
EFCe 90
IP 54
24 A
32 A
37,5 A
61 A
73 A
90 A
106 A
147 A
177 A
11 kW
15 kW
18,5 kW
30 kW
37 kW
45 kW
55 kW
75 kW
90 kW
Entrée
AC 380/500V (+/- 10%) -3-PE 50/60 Hz
Sortie
AC 0- 380/500V -3-PE 0-300 Hz
Plage de régulation autorisée 1)
Poids
25 - 70 Hz
23 kg
27 kg
45 kg
En fonction des conditions de fonctionnement et de la structure du système, les plages de régulation données peuvent diverger.
1) 22 I www.bock.de
65 kg
104 kg
Des solutions intelligentes autour du compresseur
Différences de cotes avec le système EFC
HG(HA)34P
ca.480 (510)
HG(HA)22P
ca.455 (485)
ca.480 (510)
HG(HA)12P
01
02
Dimensions en ( ) = version HA
Maße in ( ) = HA-Ausführung
03
04
Dimensions systèmes EFCe
EFCe 11, EFCe 15, EFCe 18,5
EFCe 30, EFCe 37, EFCe 45
05
310
06
0
245
26
0
31
07
08
680
480 (650)
09
10
11
Dimensions en ( ) = EFCe 18,5
12
13
Dimensions systèmes EFCe
EFCe 55, EFCe 75
EFCe 90
4 20
770
1210
33
5
38
0
370
Dimensions en mm
www.bock.de I 23
Des solutions intelligentes autour du compresseur
Equipement EFC
Equipement EFCe
-- Appareil de base avec adaptateur intermédiaire monté sur là boîte
-- Appareil de base pour installation individuelle, écran entièrement
à bornes du compresseur, préprogrammé et prêt à l'emploi
-- Sonde de pression pour régulation de vitesse en fonction de la
pression d’aspiration 1) montée sur le compresseur
-- Boîtier de lecture et de programmation avec câble de raccordement
graphique, paramètres de base préprogrammés pour les compresseurs correspondants
-- Sonde de pression pour régulation de vitesse en fonction de la
pression d'aspiration 1) fournie séparément
-- Accessoires pour installation individuelle
-- Relais placé en amont pour l'isolation des tensions d'entrée et de
commande inclus Module de bornes plates
1)
c onfiguration selon le modèle choisi voir tableau en page 21
pour les logiciels des variantes A1 et A4
24 I www.bock.de
Des solutions intelligentes autour du compresseur
Système ERC
Electronic Rack Control
Système de contrôle et de régulation principal pour chaque
compresseur de la centrale.
ERC Electronic Rack Control
Pour régulation progressive de la vitesse en centrale, l‘appareil est
une partie du système EFC (voir aussi le côté 19).
Il assure la commande de la centrale. La régulation de la marche de
chaque compresseur et commande du variateur de fréquence EFC
(signal de réglage 0...10 V) sont assurés via une sonde de pression
côté aspiration.
01
02
03
L‘appareil est en outre équipé d‘une saisie du temps de fonctionnement, de la permutation en fonction du temps de temporisations de
mise en marche et de coupure, d‘un dispositif anti-courts cycles et
mémorisation des défauts. 4 compresseurs maxi. sont contrôlables.
Prévu pour être installé dans l’armoire de commande.
04
05
06
07
Données techniques
Type
08
ERC4
protection
09
IP20
tension d’alimentation
DC 24 V 4,2 A
3 entrées numériques
DC 24 V à 8 mA
4 sorties numériques
DC 24 V à 1 A
10
}
11
occupées
12
13
Dimensions
120
60
140
Dimensions en mm
www.bock.de I 25
Des solutions intelligentes autour du compresseur
Système ESS
Electronic Soft Start
Module de démarrage électronique du compresseur
Les avantages :
Disponible en option pour les compresseurs
HG(HA)22P, 34P
HG(HA)4, 5, 6
HG7
-- Démarrage en douceur du compresseur de zéro à la vitesse nomi-
En lieu et place d‘un démarrage à vide classique à l‘aide d‘une
vanne électromagnétique de by-pass, d‘un clapet anti-retour et de
commutations étoile/triangle, il s‘agit ici d‘un démarrage en douceur. Le compresseur atteint sa vitesse nominale en un temps défini et génère une pointe d‘intensité infiniment moins élevée que lors
d‘un démarrage étoile/triangle classique.
Ce dispositif est prévu pour montage en armoire électrique.
nale, contrôlée et surveillée en continu.
-- Intensité de démarrage jusqu‘à 40 % moins élevé qu‘avec un
démarrage en étoile/triangle
-- Aucune commutation étoile/triangle nécessaire, aucun bypass nécessaire entre le refoulement et l‘aspiration, aucune
vanne électromagnétique ni clapet anti-retour nécessaire
-- Aucune détérioration possible du compresseur en cas de dysfonctionnement d‘un démarrage à vide.
Sélection de l'appareil
Type
HG22P, HA22P
HG34P, HA34P
HG4/465-4, HA4/465-4
HG4/465-4 S
HG4/555-4, HA4/555-4
HG4/555-4 S
(HA)
HG4/650-4, HA4/650-4
HG4/650-4 S
HG5/725-4, HA5/725-4
HG5/725-4 S
HG5/830-4, HA5/830-4
HG5/830-4 S
HG5/945-4, HA5/945-4
HG5/945-4 S
HG6/1080-4, HA6/1080-4
HG6/1080-4 S
HG6/1240-4, HG6/1240-4
HG6/1240-4 S
HG6/1410-4, HG6/1410-4
HG6/1410-4 S
HG7/1620-4
HG7/1620-4 S
HG7/1860-4
HG7/1860-4 S 1)
HG7/2110-4 1)
1)
jusqu‘ á +40 °C température ambiente
26 I www.bock.de
ESS 25
ESS 38
ESS 63
ESS 75
ESS 100
Des solutions intelligentes autour du compresseur
Données techniques
Type
Protection
ESS 25
ESS 38
ESS 63
ESS 75
ESS 100
1)
IP 20
raccordement IP00
Intensité sortie
maxi. 1)
Chaleur de
perte
Dimensions
a/b/c
25 A
13 W
125 x 45 x 125
38 A
13 W
162 x 55 x 150
22 W
170 x 71 x 185
75 A
29 W
170 x 71 x 185
100 A
48 W
170 x 71 x 185
63 A
Entrée
AC 400 V -3- 50/60 Hz
01
02
03
á +50 °C de température ambiente
04
Appareil programmé prêt à fonctionner
-- réglage de la correspondance du compresseur à l‘aide d‘un
potentiomètre.
-- Appareil conçu pour montage en armoire électrique
-- Tension AC 400 V - 3 - 50/60 Hz
05
Dimensions
06
c
Equipement :
07
08
b
09
10
a
11
12
13
www.bock.de I 27
Des solutions intelligentes autour du compresseur
Système ESP
Electronic Single Phase
Convertisseur de courant alternatif monophasé en courant
triphasés.
Disponible en option pour le compresseur HG(HA)12P
Le système ESP comprend un convertisseur de phase et une inductance de ligne pour limiter l‘intensité. Ce dispositif permet de convertir un courant d‘entrée monophasé en courant de sortie triphasé
et permet ainsi d‘utiliser le compresseur de la série HG(HA)12 P sur
un réseau monophasé avec un moteur à courant alternatif standard
triphasé. Ce dispositif est conçu pour montage en armoire électrique.
i
En outre, vous avez la possibilité de régler progressivement la vitesse. Cette fonction nécessite un capteur de pression d‘aspiration
et boîtier de lecture.
Pour les compresseurs HGX12P/90-4 S et
HGX12P/110-4 S au R404A notez :
tO = -5 °C / tC = +50 °C
Réseau monophasé
Inductance
de linge
Entrée courant
alternatif mono phasé
Convertisseur
de phase
Sortie courant
alternatif triphasé
28 I www.bock.de
Des solutions intelligentes autour du compresseur
Vue d'ensemble
Les avantages :
-- Le compresseur à courant alternatif standard à trois phases peut
-- Courant de démarrage jusqu‘à environ 40 % moins élevé
fonctionner sur un réseau à une phase
-- Accélération douce du compresseur de zéro à la vitesse nominale, contrôlée et surveillée régulièrement
qu‘avec un moteur à une phase
-- Pas de condensateur ni de relais de démarrage
-- Couplage sans contact de la phase principale, aucun contacteur
nécessaire
-- Option possible de réglage progressif de la vitesse
Données techniques
01
Désignation de l‘appareil ESP 1/3 - 2,2
Composé d‘un convertisseur de phase et d‘une inductance de ligne
Convertisseur de phase :
02
03
Inductance de ligne :
Protection
Intensité sortie maxi.
en charge continue
Puissance de sortie maxi.
IP 20
Protection
9,5 A
Alimentation en courant
IP 20
AC 230/240 V - 1 - 50/60 Hz 18 A
2,2 kW
Entrée
AC 230/240 V - 1 - 50/60 Hz
Sortie
AC 230/240 V - 3 - 50/60 Hz
Plage de réglage autorisée
(compresseur)*
04
05
06
07
30 - 60 Hz
08
* Uniquement avec l‘option de réglage progressif de la vitesse
09
Dimensions
10
Inductance de ligne
11
12
150
Convertisseur de phase
90
13
60
240
80
100
Dimensions en mm
Contenu de la livraison:
Accessoires : (Possible uniquement départ usine, pas de montage ultérieur)
-- ESP 1/3 - 2,2, se compose d‘un convertisseur de phase program-
Option de réglage progressif de la vitesse 30 - 60 Hz comprenant :
-- Capteur de pression d‘aspiration 4 - 20 mA
-- Boîtier de réglage et de lecture
mé et réglé sur le compresseur, ainsi qu‘une inductance de ligne
pour la limitation de l‘intensité. Ces deux appareils sont conçus
pour montage en armoire électrique.
-- Entrée : Courant alternatif une phase AC 230/240 V
-- Sortie : Courant alternatif trois phases AC 230/240 V
www.bock.de I 29
Des solutions intelligentes autour du compresseur
Variantes de compresseurs d‘avant-garde
Pour les marchés en développement, comme les réfrigérants alternatifs, les applications basses températures, les applications en atmosphères explosives, Bock offre une intéressante sélection de variantes de compresseurs basée sur sa gamme de semi-hermétiques.
HA (Hermetic Air-cooled)
Compresseur semi-hermétique refroidi par air pour les basses
températures (R22/R404A), voir page 31
Compresseurs CO2 (sous-critiques)
Compresseur semi-hermétique pour les systèmes en cascade
sous-critiques, voir aux chapitres 4
Compresseurs CO2 (transcritiques)
Compresseur semi-hermétique pour les systèmes transcritiques
voir aux chapitres 5 et 6
Compresseurs R410A
Compresseur semi-hermétique pour le fluide frigorigène R410A,
voir aux chapitres 7
ATEX (ATmospheres EXplosibles)
Compresseurs semi-hermétiques dans des environnements
à risques d‘explosion, voir aux chapitres 8
Compresseurs en aluminium
Compresseurs semi-hermétiques en aluminium pour plus de
légèreté, voir catalogue pour les applications mobiles
30 I www.bock.de
Disponibilité
Type
HA
CO2
(sous-critiques)
HG12P
HG22P
HG34P
HG4
HG5
HG6
HG7
HG8
R410A
ATEX
Des solutions intelligentes autour du compresseur
Système HA
Hermetic Air-cooled
Compresseur semi-hermétique refroidi par air pour les basses températures (R22/R404A)
Un compresseur semi-hermétique offrant les avantages
d‘un compresseur ouvert
Disponible pour tous les modèles 2 et 4 cylindres.
Le domaine de la congélation a toujours posé de grandes difficultés
à tous les compresseurs semi-hermétiques refroidis par les gaz
aspirés.
A cause de l‘échauffement des gaz aspirés par le moteur
d‘entraînement le compresseur atteint rapidement ses limites de
température. La puissance frigorifique est aussi en diminution.
Mais pas sur les compresseurs HA de Bock.
01
02
03
1
La conception unique, selon „le principe HA de Bock“ empêche
ces inconvénients. Le moteur d‘entraînement est refroidi par air et
l‘aspiration du compresseur est directe. Les gaz aspirés ne sont
pas réchauffés par le moteur, mais directement aspiré par le compresseur, sans passage par le moteur. Le moteur est refroidi par
une unité moto-ventilateur électrique intégrée. Le flux d‘air refroidit
non seulement le moteur, mais également le compresseur ainsi que
les culasses.
2
3
Les gaz aspirés sont dirigés directement dans le compresseur
Le moteur est refroidi par une unité de ventilation intégrée
L’air frais est dirigé sur le moteur par un capotage
On obtient ainsi une réduction de la température des gaz de refoulement et donc une augmentation de la plage d‘utilisation liée à une
augmentation de puissance (en congélation p. ex. R22, R404A).
Le compresseur est en outre physiquement séparé du moteur, un
avantage notamment en cas de grillage du moteur.
04
05
06
07
08
09
10
11
12
13
www.bock.de I 31
