ABB i-bus® KNX Interface USB, MRD USB/S 1.1

Fiche technique
ABB i-bus® KNX
Interface USB, MRD
USB/S 1.1
Description du produit
L’interface USB USB/S 1.1 rend possible la communication
entre un PC et l’installation KNX. Le transfert de données est
affiché par les LEDs KNX et USB. L’interface USB est utilisable à partir de l’ETS 3 V1.0.
Dans un premier temps, l’interface USB est simplement
raccordée au ABB i-bus® KNX, on raccorde ensuite la liaison
USB. L’interface USB est reconnue et installée automatiquement par le système d’exploitation du PC.
Le raccordement au ABB i-bus® KNX est réalisé sur la face
avant via les bornes de raccordement au bus fournies. Le
raccordement USB est également réalisé sur la face avant.
ABB i-bus® KNX
Interface USB, MRD
USB/S 1.1
Fiche technique
Tension d‘alimentation
ABB i-bus® KNX
typiquement 30 V DC (21 ... 32 V DC)
courant absorbé max. sur ABB i-bus® KNX
< 12 mA pour une tension de 20 V ABB i-bus® KNX
puissance dissipée max. ABB i-bus® KNX
240 mW
Tension USB
5 V DC
courant absorbé max. sur l‘USB
60 mA
puissance dissipée max. USB
300 mW
puissance dissipée totale max. ABB i-bus® KNX et
USB
540 mW
Interface
USB
Standard USB 1.1
Éléments de commande et d’affichage
LED Programmation
pour affectation de l’adresse physique
Touche Programmation
pour affectation de l’adresse physique
Raccordements
ABB i-bus® KNX
via bornes de raccordement du bus, sans vis
USB
via prise USB type B,
longueur admissible du câble max. 5 m (normalisé)
Opération
  0 °C…+45 °C
Stockage
-25 °C…+55 °C
Plage de température
Transport
-25 °C…+70 °C
Indice de protection
IP 20
selon DIN EN 60 529
Classe de protection
Classe II
Poids
en kg
Boîtier, couleur
Matière plastique, gris
0,12
Design
Appareil sur rail DIN (MRD)
Appareil modulaire, design Pro M
Dimensions
90 x 36 x 64,5 (H x L x P)
Largeur en unités TE (modules de 18 mm)
2
Profondeur de montage en mm
64,5
Montage
sur rail 35 mm
selon DIN EN 60 715
Sens de montage
Indifférent
Homologations
KNX
Sigle CE
Conforme aux directives ESD et basse tension
Type d‘appareil
Programme d’application
Certificat
Nombre max. d‘objets
Nombre max.
Nombre max.
de communication
d‘adresses de groupe
d‘affectations
0
0
0
USB/S 1.1
Interface USB /1
Type d‘appareil
Nom du produit
Référence commerciale
USB/S 1.1
Interface USB, MRD
2CDG 110 008 R0011
2 2CDC502 031 D0302 | USB/S 1.1
ABB i-bus® KNX
Interface USB, MRD
USB/S 1.1
Note
Pour la description complète de l’application, consultez le manuel de produit « Interface USB USB/S 1.1 »
disponible gratuitement en ligne au www.ABB.com/KNX.
ETS est nécessaire pour la programmation de l’appareil.
La dernière version de l’application peut être téléchargée en ligne sur www.abb.com/knx. Après l’import
dans l’ETS vous trouverez les informations dans la fenêtre Catalogues sous Fabricants/ABB/System
devices/Interfaces/USB.
L’appareil ne supporte pas la fonction de fermeture d’un projet respectivement d’un appareil KNX dans
ETS. Si l’interdiction d’accès à tous les appareils d’un projet au moyen d’une clé BCU est activée, ceci
n’a aucun effet sur ce dispositif. Celui-ci peut encore être lu et programmé.
USB/S 1.1 | 2CDC502 031 D0302 3
ABB i-bus® KNX
Interface USB, MRD
USB/S 1.1
2CDC 072 032 F0012

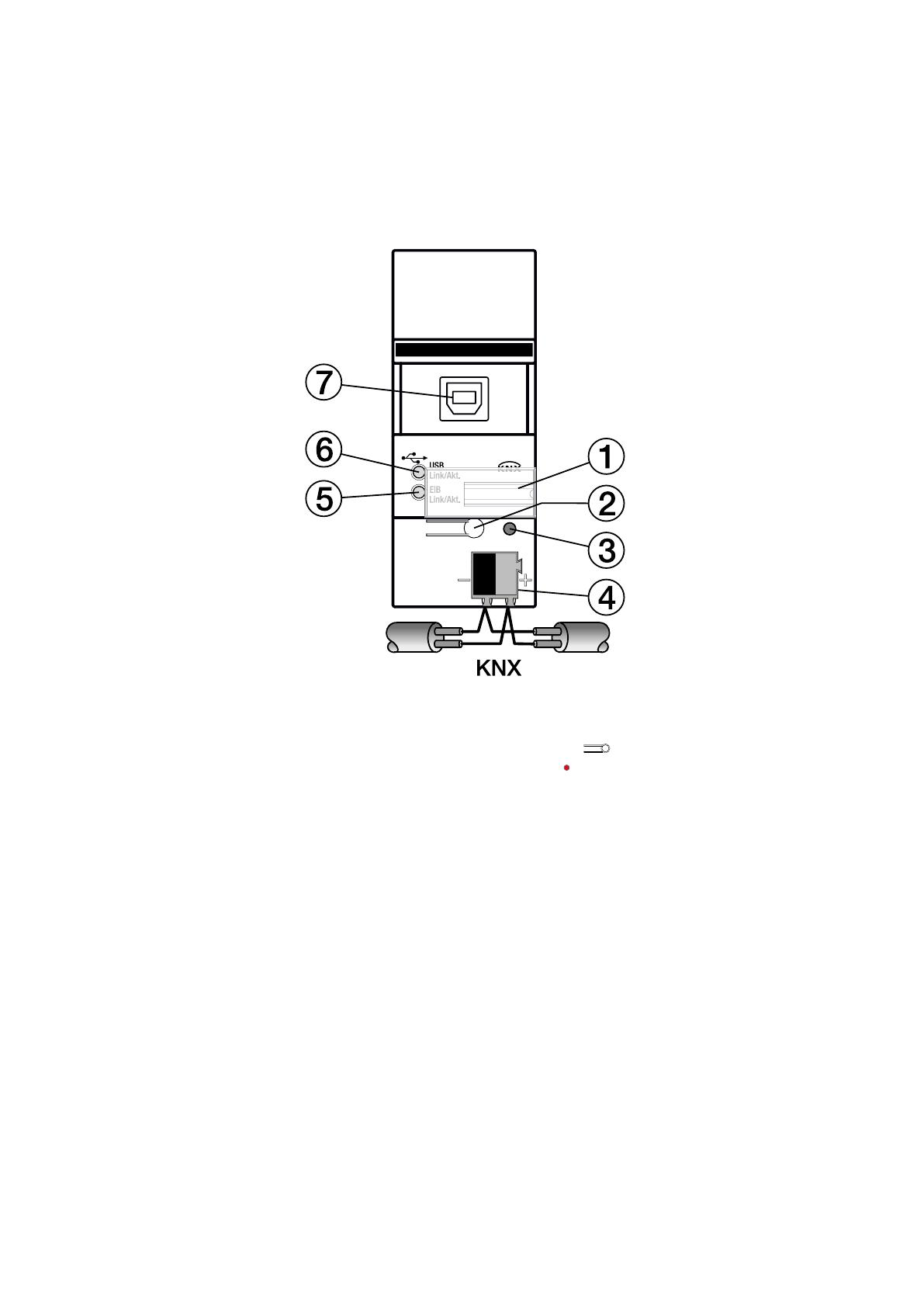

Schéma de connexion
1
2
3
4
5
6
7
4 2CDC502 031 D0302 | USB/S 1.1
Support de plaque signalétique
Touche Programmation
LED Programmation (rouge)
Borne de raccordement du bus
LED KNX
LED USB
Prise USB
ABB i-bus® KNX
Interface USB, MRD
USB/S 1.1
2CDC 072 033 F0012

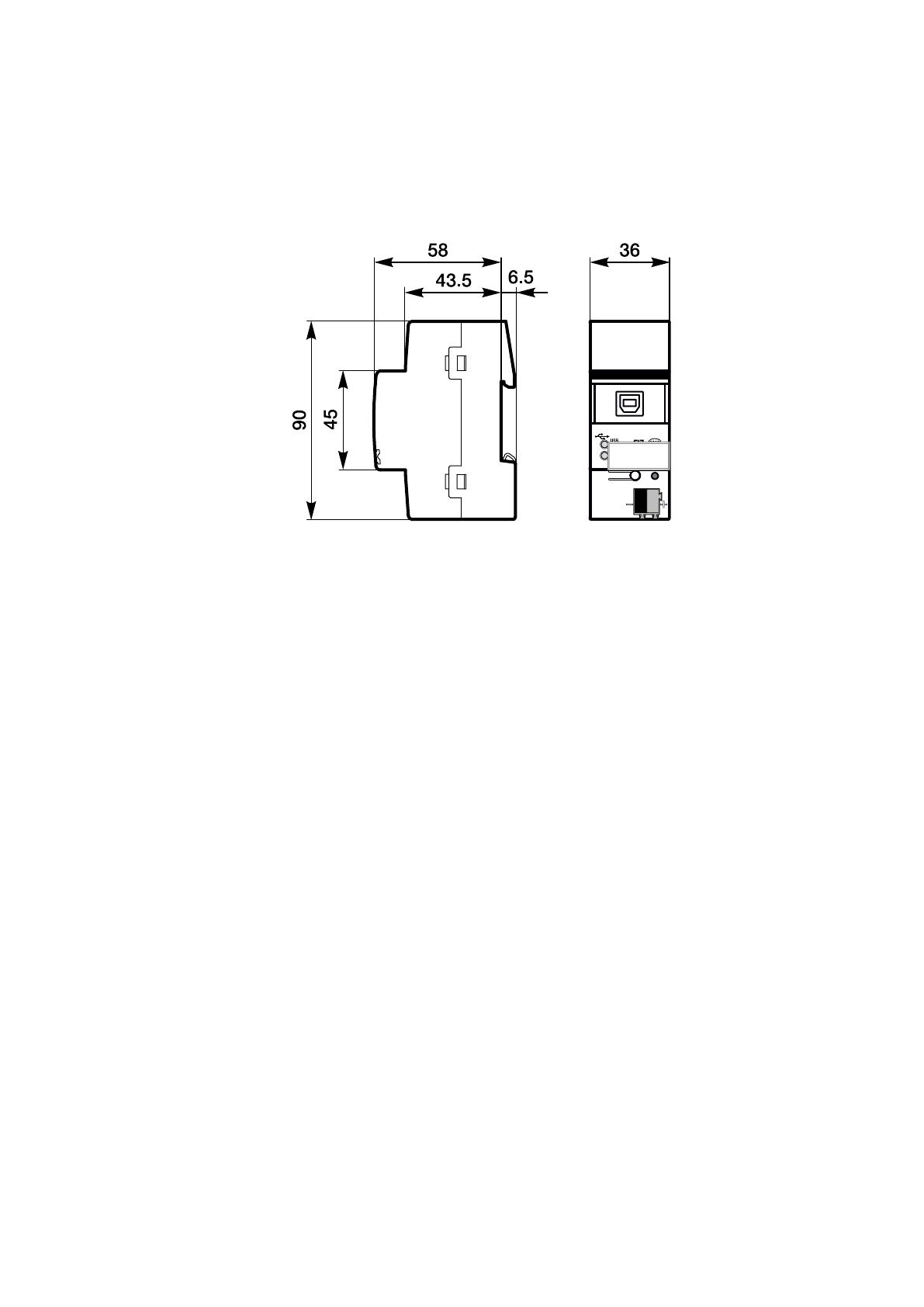

Plan coté
USB/S 1.1 | 2CDC502 031 D0302 5
