1932 Sonde de vitesse d`air QVM62.1

1932P01
1
932

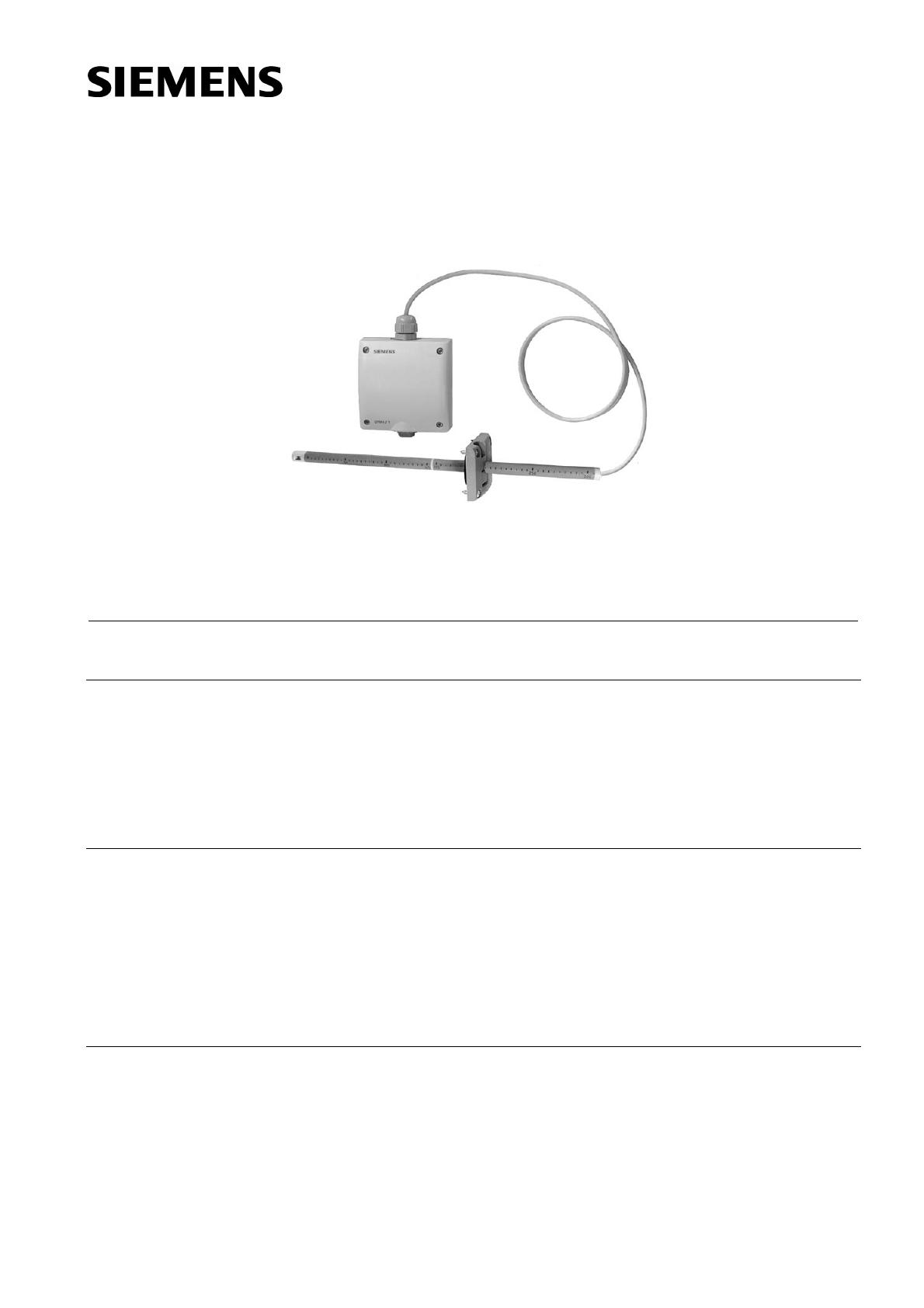

Sonde de vitesse d'air
QVM62.1
Domaines d'application
Cette sonde est utilisée pour la régulation de la vitesse d'air à une valeur constante, la
compensation des fluctuations de pression (régulation d'air soufflé ou d'air repris) ou la
surveillance du débit dans les gaines d'air.
Elle convient essentiellement pour la régulation progressive des ventilateurs dans des
installations d'air primaire, pour le réglage du débit de base.
Fonctionnement
La sonde QVM62.1 mesure la vitesse de l'air et la transforme en un signal de sortie
actif de 0...10 V–.
Elle comporte au choix trois plages de mesure : 0...5 m/s, 0...10 m/s et 0...15 m/s.
La mesure se fait de façon ponctuelle, c'est-à-dire en un point du profil d'écoulement.
La profondeur d'immersion de la sonde est déterminante pour la mesure de la vitesse
moyenne de l'air dans la gaine. Elle dépend du profil d'écoulement.
Commande
A la commande, indiquer la désignation et la référence de l'appareil :
Sonde de vitesse d'air QVM62.1
CM1N1932fr
03.2007
Siemens Building Technologies
HVAC Products
Exécution
La sonde de vitesse d'air se compose des éléments suivants :
− tige de sonde avec tête de sonde et élément de mesure,
− tube prolongateur avec raccord,
− extrémité de tige avec flèche de sens d'écoulement,
− bride de fixation réglable,
− convertisseur de mesure,
− câble de connexion blindé, 4 fils, de 1 m de long.
La tige de sonde et le tube prolongateur comportent une échelle graduée avec des
graduations de 0,5 cm pour indiquer la profondeur d'immersion. La bride de fixation
assure l'étanchéité et le maintien de la tige de sonde sur la paroi de la gaine.
Le convertisseur de mesure est placé dans un boîtier en matière plastique avec
couvercle amovible. Il peut être vissé sur une surface plane. Le câble de sonde est
déjà raccordé. La sonde et le boîtier de raccordement forment un tout.
Les plages de mesure sont sélectionnées par le réglage ou la suppression d'un
cavalier. Il existe une protection contre les erreurs de câblage par rapport aux tensions
propres, c'est-à-dire que
− la sortie de mesure U1 est protégée contre les courts-circuits,
− les raccordements de la tête de sonde ne sont pas protégés contre la tension
d'alimentation 24 V~.
Eléments de câblage
et de réglage
1
NONE: 5 m/s
3
10 m/s
15 m/s
1 2 3
2
1932Z01
G
M
U1
1
Bornier pour câblage avec la tige de sonde
2
Bornier pour câblage avec le régulateur
3
Cavalier de réglage des trois plages de
vitesse :
pas de cavalier
=
0...5 m/s
cavalier sur 1 et 2
=
0...10 m/s
=
0...15 m/s
(réglage d'usine)
cavalier sur 2 et 3
2/6
Siemens Building Technologies
HVAC Products
Sonde de vitesse d'air QVM62.1
CM1N1932fr
03.2007
Caractéristiques techniques
24 V~ ± 20 %
50 / 60 Hz
≤ 5 VA (max. 200 mA)
Alimentation
Alimentation
Fréquence
Consommation
Caractéristiques de
mesure
Plages de mesure réglables
0...5 m / s
0...10 m / s (réglage d'usine)
0...15 m / s
Précision de mesure à 20°C, 45 % h.r.,
1013 hPa
0...5 m / s
± (0,2 m / s + 3 % de la val. mesurée)
0...10 m / s
± (0,2 m / s + 3 % de la val. mesurée)
0...15 m / s
± (0,2 m / s + 3 % de la val. mesurée)
Vitesse d'air admissible
20 m/ s
Variation en fonction de l'orientation pour 15 m/s < 0,3 m / s pour < ±10°
Constante de temps t90 pour 10 m / s
≤ 4s
Signal de sortie U1
Tension
Courant
Longueurs de ligne
Longueurs de ligne admissibles jusqu'au régulateur pour
50 m
câble Cu de ∅ 0,6 mm
2
câble Cu de 1 mm
150 m
300 m
câble Cu de 1,5 mm2
Longueur de câble jusqu'à la tête de sonde
1 m (câblage fixe)
Raccordements
Mécanique
Electrique
fixation par vis
borne à vis, max. 2 x 1,5 mm2
Protection
Protection mécanique du boîtier
transformateur de mesure
tête de sonde
Classe d'isolement
IP 42, selon CEI 529
IP 20, selon CEI 529
III, selon EN 60 730
Fonctionnement (boîtier raccord. / tige de sonde)
Conditions climatiques
température
humidité (sans condensation)
Conditions mécaniques
Conditions chimiques
selon CEI 721-3-3
classe 3K5
−5...+45 °C
< 95 % hum. rel.
classe 3M2
classe 3C2
Stockage (boîtier raccord. / tige de sonde)
Conditions climatiques
température
humidité (sans condensation)
Conditions mécaniques
selon CEI 721-3-1
classe 1K3
−5...+45 °C
< 95 % hum. rel.
classe 1M2
Transport (boîtier raccord. / tige de sonde)
Conditions climatiques
température
humidité (sans condensation)
Conditions mécaniques
selon CEI 721-3-2
classe 2K3
−25...+70 °C
< 95 % hum. rel.
classe 2M2
Conditions
d'environnement
0...10 V–
1 mA
3/6
Siemens Building Technologies
HVAC Products
Sonde de vitesse d'air QVM62.1
CM1N1932fr
03.2007
Matières et teintes
Socle
Couvercle
Douilles
Tête de sonde, raccord, extrémité
Bride de fixation
Ensemble de la sonde
polycarbonate, RAL 7001 (gris argent)
polycarbonate, RAL 7035 (gris clair)
polycarbonate, RAL 7001 (gris argent)
polycarbonate, RAL 7035 (gris clair)
polycarbonate, RAL 7001 (gris argent)
sans silicone
Normes et standards
Sécurité produit
Appareils électriques automatiques de
régulation et de commande pour usage
domestique et applications similaires
EN 60 730-1
Compatibilité électromagnétique
Sensibilité aux influences parasites
Rayonnements perturbateurs
EN 61 000-6-2
EN 50 081-1
Conformité
selon
Directive CEM (compatibilité électromagnét.)
Directive relative à la basse tension
89/336/CEE
73/23/CEE
Avec emballage
0,352 kg
Poids
4/6
Siemens Building Technologies
HVAC Products
Sonde de vitesse d'air QVM62.1
CM1N1932fr
03.2007
Indications pour l'ingénierie
Dans la section mesurée, placer la sonde dans un endroit où la circulation d'air est
stabilisée : éviter la proximité de clapets, registres et les coudes des gaines.
1
3 x Dg.
3x
1
1932Z02
6 x Dg.
6x
3
3
3
1932Z03
1
( Dg : Diagonale)
Utiliser un transformateur avec très basse tension de sécurité (TBTS) à enroulement
séparé, pour une durée d'enclenchement de 100 %.
Pour le dimensionnement et la protection du transformateur, respecter les prescriptions
de sécurité en vigueur sur le lieu de l'installation.
Tenir compte de la longueur de câble admissible jusqu'au régulateur.
Indications pour le montage et l’installation
Monter la tige de sonde de façon que l'air puisse s'écouler à travers l'ouverture au
niveau de la tête de sonde.
A la livraison, la tige de sonde est prémontée et reliée au boîtier de raccordement. Les
douilles et l'extrémité comportant la flèche de sens d'écoulement sont enfilées sur le
câble de connexion et doivent être assemblées (encliquetage directionnel). Si le tube
prolongateur n'est pas nécessaire, on peut l'éliminer et le séparer du câble. La bride de
fixation est jointe à part.
La sonde est livrée avec sa notice de montage.
Indications pour la mise en service
Avant la mise en service, vérifier le câblage, le réglage de la plage de vitesse d'air et
l'emplacement correct de la tige de sonde (suivre les instructions de montage) dans la
gaine d'air.
Schéma des connexions
B2
B1
U1
G
M1
M
1932G01
M2
G
Tension d'alimentation 24 V~
M
Zéro de mesure / tension d'alimentation masse
U1
Signal de sortie 0...10 V−
5/6
Siemens Building Technologies
HVAC Products
Sonde de vitesse d'air QVM62.1
CM1N1932fr
03.2007
Encombrements (dimensions en mm)
42
19,5
ø 12
42
55
1m
3,2
ø 40
5
min. 22
18
145
6
1932M01
327
50
Pg 9
52
68
65
3,2
Pg 11
86
6/6
Siemens Building Technologies
HVAC Products
43
2000 Siemens Building Technologies AG
Sous réserve de modifications
Sonde de vitesse d'air QVM62.1
CM1N1932fr
03.2007
