Courant et tension

1. Courants et tensions.
Courant électrique.
Potentiel – tensions.
Dipôles.
Puissance et énergie électrique.
Lois générales de l'électricité en
courant continu.
1
Courant électrique.
•
•
•
•
•
Nature du courant.
Intensité du courant.
Représentation de l’intensité.
Mesure de l’intensité.
Loi des nœuds.
Lois générales de l'électricité en
courant continu.
2

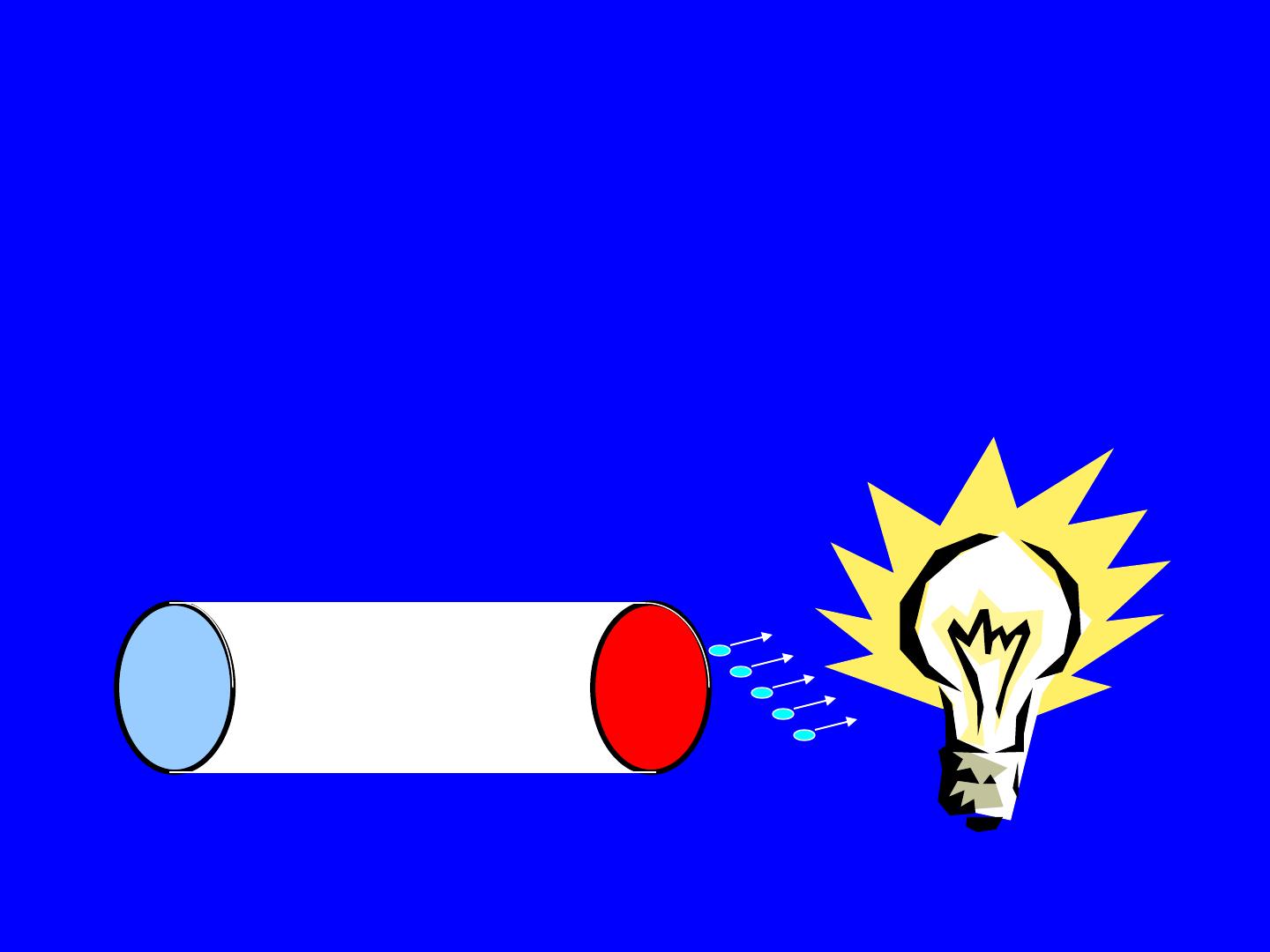

Nature du courant.
• Le courant électrique est un déplacement
de charges électriques dans la matière.
• Ions, électrons.
Lois générales de l'électricité en
courant continu.
3

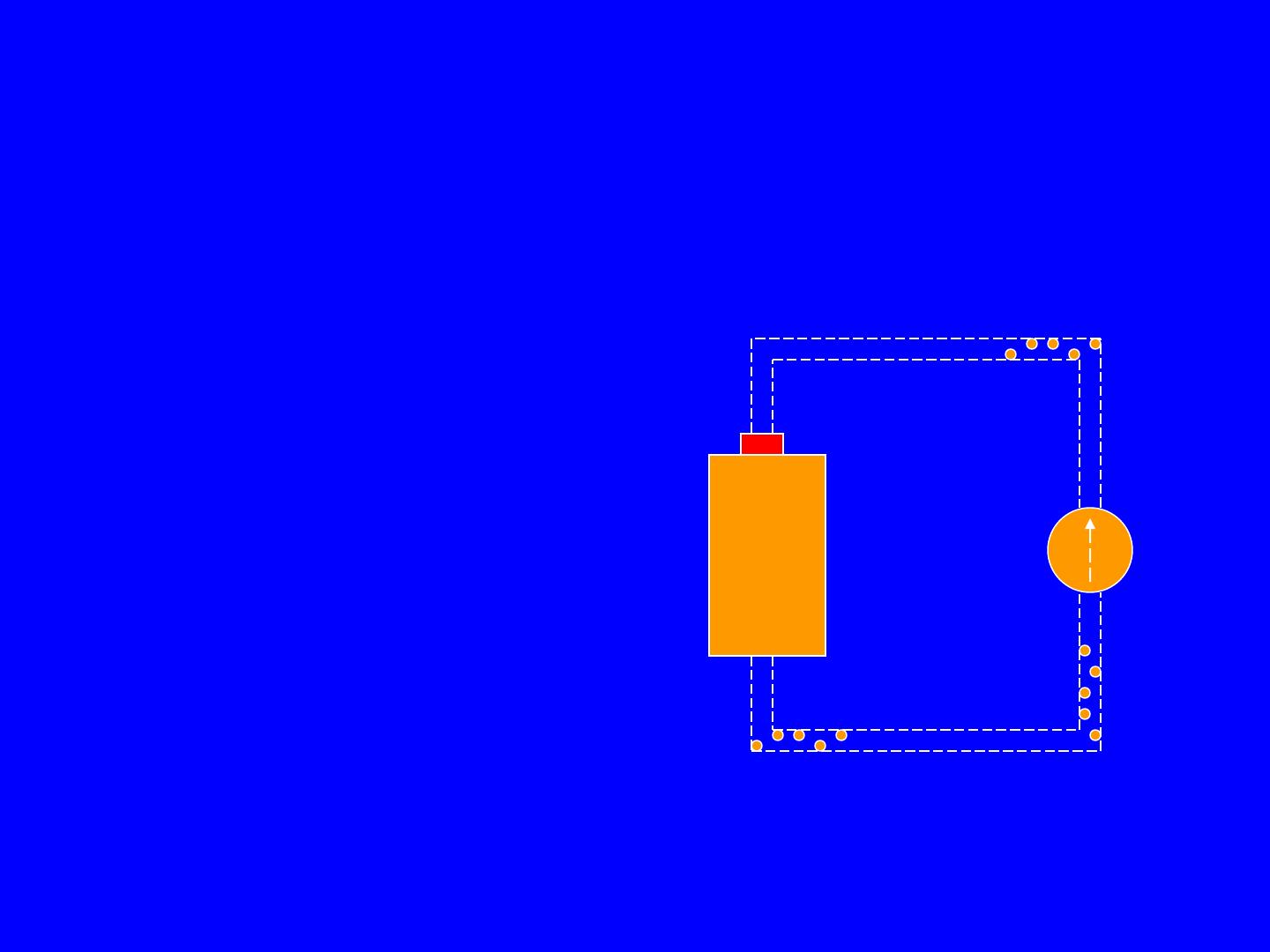

Circulation des électrons.
• Les électrons chargés
négativement
circulent :
+
de la borne –
vers la borne +
du générateur.
-
Lois générales de l'électricité en
courant continu.
4

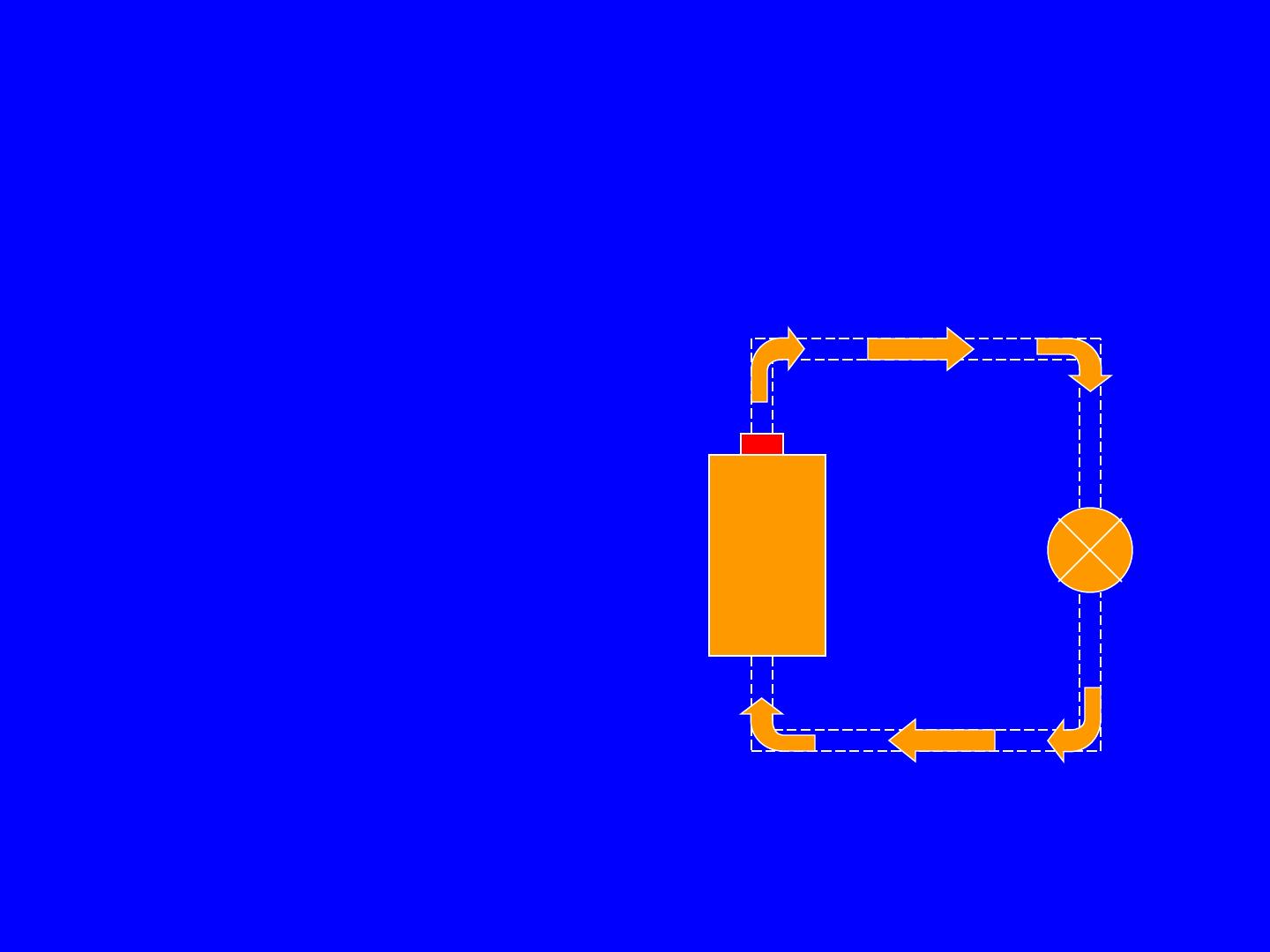

Courant électrique
• Le sens de circulation
conventionnel du
courant électrique est
de la borne +
vers la borne - du
générateur.
+
-
Lois générales de l'électricité en
courant continu.
5
Quantité d’électricité
• L’unité de charge électrique est le
COULOMB (C).
• La charge d’un électron est de :
- 1,6 x 10-l 9 C.
Lois générales de l'électricité en
courant continu.
6
INTENSITÉ DU COURANT.
L’intensité du courant
est le quotient de la
quantité d’électricité
Q par la durée t de
passage du courant.
Q
I
t
• I en ampères.
• Q en coulombs.
• t en secondes.
Lois générales de l'électricité en
courant continu.
7
L’unité d’intensité est
I’AMPÈRE (A).
• Multiples :
– Le Kilo ampère : 1kA = 103 A.
• Sous-multiples :
– Le milliampère : l mA = 10-3 A.
– Le microampère : 1A = 10-6 A.
– Le nanoampère : 1nA = 10-9 A.
Lois générales de l'électricité en
courant continu.
8
Représentation d’un même
courant électrique
• Deux manières de représenter un courant
de 3 mA circulant de A vers B.
+
A I = 3mA
+
B
-
A
I = - 3mA
B
Lois générales de l'électricité en
courant continu.
9
Représentation de l’intensité.
• Le courant électrique est représenté sur les
schémas par une flèche qui n’indique pas
forcément son sens réel.
• L’intensité du courant est une grandeur
algébrique ;
sa valeur est :
- positive lorsque le courant circule dans le sens
de la flèche.
- négative dans le cas contraire.
Lois générales de l'électricité en
courant continu.
10
Utilisation de l’ampèremètre.
• L’intensité se mesure avec un
ampèremètre placé en série dans le
circuit.
• Symbole de l’ampèremètre.
A
Lois générales de l'électricité en
courant continu.
11
Définition d’un nœud et analyse.
• Un nœud est un point
de circuit ou
aboutissent plusieurs
conducteurs.
• La somme des
courants arrivant à un
nœud est égale à la
somme des courants
qui en partent.
+
-
Lois générales de l'électricité en
courant continu.
M
12
Récapitulons.
• Le circuit étudié comporte deux nœuds :
N1 et N2.
• I est le courant principal, I1, I2 et I3 sont
les courants dérivés.
• Les intensités des courants vérifient la
relation : I = I1 + I2 +I3 .
Lois générales de l'électricité en
courant continu.
13
Loi des Nœuds.
• Plus généralement, la
somme des courants
arrivant à un nœud
est égale à la somme
des courants qui en
partent.
• Exemple de Nœud
I1I3I4I2I5
Lois générales de l'électricité en
courant continu.
14
Lois générales de l'électricité en
courant continu.
15
Potentiels - Tensions.
•
•
•
•
•
•
Différence de potentiel.
Représentation de la tension.
Potentiel de référence.
Mesure des tensions.
Loi des mailles.
Ordres de grandeur des tensions.
Lois générales de l'électricité en
courant continu.
16
Différence de potentiel.
• Le potentiel d’un point caractérise son niveau
électrique il s’exprime en VOLTS (V).
• La circulation du courant électrique entre deux
points d’un circuit est due à une différence de
potentiel entre ces deux points.
• La différence de potentiel est aussi appelée
tension elle s’exprime en VOLTS (V).
Lois générales de l'électricité en
courant continu.
17
Représentation de la tension.
• La tension entre deux
points A et B est
notée UAB.
• UA est le potentiel du
point A, UB celui du
point B.
UAB = UA – UB.
• UA en volts ; UB en
volts ; UAB en volts.
Lois générales de l'électricité en
courant continu.
A
UAB
B
18
U -> Grandeur Algébrique.
• La tension est une grandeur algébrique
représentée par une flèche.
A
UAB
A
UAB = - UBA
UBA
B
B
Lois générales de l'électricité en
courant continu.
19
Potentiel de référence.
• Le potentiel d’un
point n’est pas
mesurable, c’est un
nombre qui dépend
du point choisi
comme potentiel zéro
ou potentiel de
référence.
Lois générales de l'électricité en
courant continu.
20
Potentiel en différents points.
4.5V
• Les tensions aux bornes
des piles sont toujours les
mêmes.
• Par contre, les potentiels
soulignés dépendent du
point de référence.
D
1,5V
3V
C
1,5V
1.5V
B
1,5V
0V
A
1.5V
D
1,5V
C
0V
1,5V
B
-1.5V
1,5V
Lois générales de l'électricité en
courant continu.
A
-3V
21
Exemple :
• Dans la figure cicontre :
• UAB = UA - UB.
• UAM = UA - UM.
• UBM = UB - UM.
Calculez les potentiels.
5V
UAB = 7 V
-2V
B
A
-2V
5V
0V
M
Lois générales de l'électricité en
courant continu.
22
MESURE DES TENSIONS
• La tension se mesure
avec un
VOLTMÈTRE.
• Le voltmètre se monte
en dérivation sur le
circuit.
• Placer un voltmètre
mesurant UAB .
Lois générales de l'électricité en
courant continu.
V
A
B
23
LOI DES MAILLES.
• Un circuit fermé est une
maille.
• Dans le montage, on peut
définir 3 mailles :
ABE; BCDE; ABCDE.
A
B
C
E
D
• La somme algébrique des tensions rencontrées en
parcourant une maille est nulle.
Lois générales de l'électricité en
courant continu.
24
Étude de la maille ABEA.
• UAB+UBE+UEA = 0 V
A
B
E
C
D
• Une des tension de
cette maille peut
s ’écrire :
• UAE =UAB+UBE
Lois générales de l'électricité en
courant continu.
25
Lois générales de l'électricité en
courant continu.
26
Dipôles.
• Définition.
• Caractéristiques d’un dipôle.
Lois générales de l'électricité en
courant continu.
27
Définition d’un dipôle.
• Un dipôle est une
portion de circuit
comprise entre deux
bornes (pôles).
Résistance
Lampe
Générateur
Lois générales de l'électricité en
courant continu.
28
Caractéristique d’un dipôle.
•
•
•
•
•
Dipôle passif.
Dipôle actif.
Dipôle linéaire.
Dipôle non-linéaire.
Dipôle symétrique
(non polarisé).
• Dipôle polarisé.
I
U (V)
U
Lois générales de l'électricité en
courant continu.
I (A)
29
Lois générales de l'électricité en
courant continu.
30
Puissance.
• Définition.
• Mesure de Puissance.
Lois générales de l'électricité en
courant continu.
31
Définition de la Puissance.
• La puissance électrique mise en jeu
entre deux points d’un circuit est
égale au produit de la tension entre
ces deux points par l’intensité du
courant qui le traverse.
PU.I
Lois générales de l'électricité en
courant continu.
• P en Watts.
• U en Volts.
• I en Ampères.
32
L’unité de puissance est le Watt.
• Le dipôle générateur
fournit de la puissance
au circuit.
• Le dipôle récepteur
absorbe de la
puissance.
I>0
I>0
U >0
U >0
Lois générales de l'électricité en
courant continu.
33
Mesure de la puissance.
* W
Mesure au wattmètre.
Lois générales de l'électricité en
courant continu.
34
Énergie électrique.
• Définition.
• Rendement.
Lois générales de l'électricité en
courant continu.
35
Définition de l’énergie absorbée.
• L’énergie électrique absorbée
par un circuit est égale au
produit de la puissance
consommée par le temps de
fonctionnement.
W  P .t
Lois générales de l'électricité en
courant continu.
• W en joules
• P en watts
• t en secondes
36
Unité d’énergie
• L’unité d’énergie W est le Joule (J).
• Une autre unité d’énergie utilisée en
électricité, est le watt-heure (Wh) et son
multiple le kilowatt-heure (kWh).
• 1 Wh = 3600 J.
• 1 kWh = 3,6 x 106J.
Lois générales de l'électricité en
courant continu.
37
Exercice.
•
•
•
•
Un radiateur électrique dont la puissance
absorbée est de 1500 W a fonctionné 3 h.
Calculer l’énergie absorbée en :
Wh ,
en kWh ,
et en Joules .
Lois générales de l'électricité en
courant continu.
38
RENDEMENT
• Un récepteur électrique ou machine, absorbe de
l’énergie électrique et la restitue sous d’autres
formes.
• Ainsi un moteur électrique transforme l’énergie
électrique qu’il absorbe en énergie mécanique.
• La transformation d’énergie s’accompagne
toujours d’un dégagement de chaleur, c’est de
l’énergie perdue.
Lois générales de l'électricité en
courant continu.
39
Bilan énergétique.
• Lors de la
transformation,
l’énergie est conservée :
Énergie absorbée.
Chaleur.
Énergie absorbée
=
Énergie utile + Chaleur
soit :
Wa = Wu + pertes
Lois générales de l'électricité en
courant continu.
MACHINE
(Moteur,lampe
alternateur…)
Énergie utile.
40
Rendement d’un récepteur.
• Le rendement d’un récepteur est égal :
– Au rapport entre la quantité d’énergie utile qu’il
produit et la quantité d’énergie qu’il absorbe.
– Au rapport entre la puissance utile et la
puissance absorbée.
Wu
Wa
 Pu
Pa
•
•
•
•
Wu énergie utile.
Wa énergie absorbée.
Pu puissance utile.
Pa puissance absorbée.
Lois générales de l'électricité en
courant continu.
41
EXEMPLES
• Le générateur d’une centrale électrique de
puissance utile 125 MW absorbe une
puissance mécanique de 130 MW.
11-Calculer son rendement.
12-Quelle est l’énergie dissipée (perdue) en
chaleur en une journée (24h) ?
• Quel est le rendement d’un radiateur
électrique ?
Lois générales de l'électricité en
courant continu.
42
