Transmetteur de niveau LT2010
Notice de montage et d'entretien
1. Informations de sécurité
2. Description
3. Installation
4. Réglage du transmetteur
5. Schémas de câblage
6. Mise en service
7. Entretien
8. Recherche d'erreurs
Modifications réservées
© Copyright 2005
1. Informations de sécurité
Les informations générales de sécurité pour tous les appareils Spirax Sarco sont décrites dans la notice IM-GCM-10.
Les fonctions de sécurité de ce produit dépendent de son installation, de sa mise en service et de son entretien
par du personnel qualifié en accord avec les instructions de fonctionnement.
Il est essentiel de se conformer aux instructions d'installation et de sécurité pour l'implantation de la tuyauterie et
du matériel, en utilisant les outils et les équipements de sécurité adéquats.
Ce produit est conçu et fabriqué pour résister aux forces rencontrées en fonctionnement normal.
L'utilisation de cet appareil pour d'autres usages, ou si l'installation de cet appareil n'est pas conforme à la notice de
montage et d'entretien, pourrait endommager l'appareil, ce qui rendrait le marquage obsolète, et pourrait causer
des blessures ou des accidents mortels sur le personnel.
ATTENTION
Isoler l'alimentation principale avant de débrancher le transmetteur sinon celui risque d'être exposé à des tensions
dangereuses. Cet appareil est conforme aux demandes de la Directive de Compatibilité Electromagnétique 89/336/
EEC et a été testé et approuvé en accord avec les normes suivantes :
- BS EN 50081-1 (Emissions)
- BS EN 61000-6-2 (Immunité industrielle)
Les conditions suivantes doivent être évitées pour ne pas créer des interférences au-dessus des limites spécifiées
par la norme BS EN 61000-6-2 :
- L’appareil ou son câble est positionné près d’un transmetteur radio.
- Il y a des parasites à l’alimentation principale.
- Les téléphones cellulaires ou les radios peuvent causer des interférences s’ils sont utilisés à moins de 1 mètre
de l'appareil ou de son câblage. La distance de séparation nécessaire variera en fonction de l’environnement de
l’installation et de la puissance du transmetteur.
Si cet appareil n'est pas installé et utilisé comme indiqué dans cette notice, alors les protections peuvent être
détériorées.
2
2. Description
Le LT2010 Spirax Sarco est un transmetteur de niveau qui convertit la sortie tension d’une sonde capacitive en un
signal isolé 0-20 ou 4-20 mA proportionnel au niveau d’eau. Le signal de sortie peut être configuré afin de représenter
un niveau d’eau, celui du niveau à glace par exemple.
Deux ou plusieurs transmetteurs peuvent être connectés en parallèle sur une seule sonde capacitive si
nécessaire.
Le LT2010 peut être également alimenté et utilisé avec des sorties 2 fils 0-20 ou 4-20 mA d’un transmetteur de
pression, de température ou de niveau utilisant une pression ou un transmetteur de pression différentielle.
Une sortie inverse peut être sélectionnée pour le contrôle du niveau avec un transmetteur de pression
différentielle.
Le transmetteur possède un témoin lumineux (LED) de mise sous tension, un autre pour la valeur minimale (0%)
et maximale (100 %).
Il possède aussi un système de filtre qui donne un signal de sortie pondéré qui permet de maintenir un signal stable
malgré les différentes turbulences rencontrées dans la chaudière.
Le LT2010 est réglé avant son installation pour répondre aux configurations courantes des installations, grâce aux
switches internes. Voir "Réglage du transmetteur", chapitre 4.
La calibration du zéro et du 100 % se fait directement en façade sans démonter l’appareil grâce aux deux
potentiomètres de réglage.
Température ambiante maximale
Température ambiante minimale
Degré de pollution
Catégorie de surtension
Utilisation en interne uniquement
Altitude
Humidité
55 °C
0 °C
2
II
2000 m
relative maximale 80% pour des température
jusqu'à 31°C dégressif linéairement de 50%
pour une humidité relative à 40 °C
Protection
IP40
Alimentation
Réglage 230 V
198 V - 264 V
Réglage 115 V
99 V - 132 V
Fréquence
50 - 60 Hz
Type de fusible
Cartouche de 20 mm,
100 mA anti saut de courant (T).
Consommation maximale
6 VA
Longueur maximale de câble (entre sonde et le transmetteur) 100 m
Plage du couple de serrage
1Nm

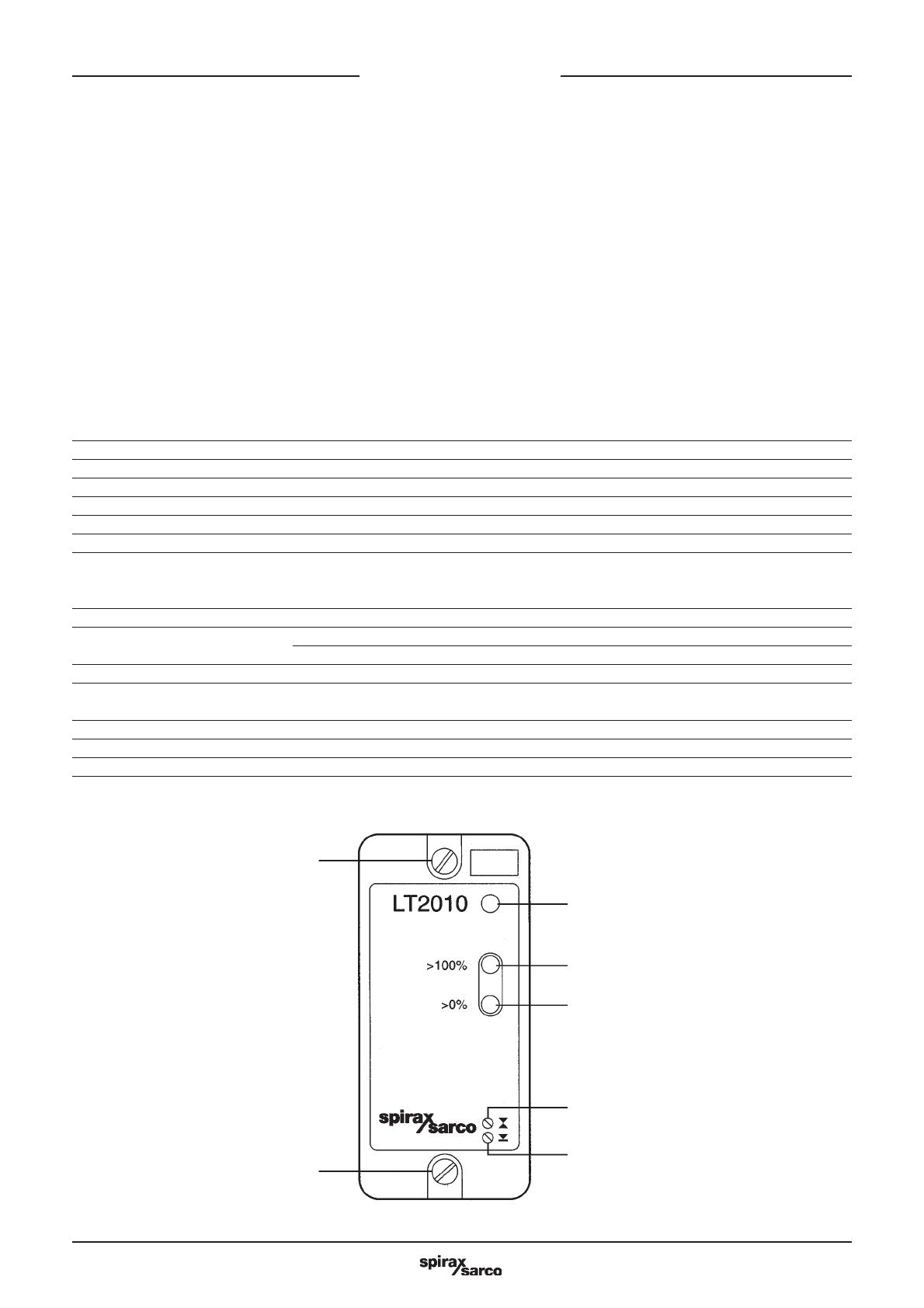

Vis de maintien
Alimentation
100%
Zéro
Réglage du 100%
Réglage du zéro
Vis de maintien
Fig. 1
3
3. Installation
Attention
Couper l’alimentation principale avant de débrancher le transmetteur de sa base.
Pour débrancher le transmetteur de sa base, dévisser les deux vis de maintien et l'extraire. Basculer le transmetteur
dans un plan vertical pour faciliter son démontage.
Le transmetteur doit être installé dans un boîtier de protection ou dans un coffret de contrôle pour le protéger
de l’extérieur (degré de pollution 2). Spirax Sarco peut vous fournir des boîtiers de protection en métal ou en
plastique.
Le transmetteur peut être fixé sur un rail DIN en utilisant les clips fournis ou sans les clips, vissé directement sur
le châssis.
Attention : Laisser 15 mm d'espace entre les appareils pour la circulation de l'air.
Le transmetteur est conçu pour une installation Catégorie II (Catégorie Surtension) et doit être installé suivant IEC
60364 ou équivalent. Le transmetteur et tous les circuits raccordés peuvent avoir un système d'isolation commun
qui répond aux exigences de IEC 60947-1 et IEC 60947-3 ou équivalent. Celui-ci doit être positionné près du
transmetteur et clairement identifié comme le dispositif déconnecté.
Un fusible externe de 3A doit être installé sur toutes les phases de l'alimentation du transmetteur.
Un câble en cuivre résistant aux hautes températures de 3 tores de 1 mm² (18-16 AWG) est nécessaire pour le
câblage de la sonde. La longueur maximale est de 100 m. Utiliser un câble avec la bonne plage de température
pour l'installation. Nous vous recommandons les câbles Pirelli FP200 ou Delta Crompton Firetuf OHLS.
Raccorder la protection comme indiqué dans les schémas de câblage du chapitre 5.
Le câblage doit être effectué en accord avec la norme BS 6739 - Instrumentation pour le contrôle des process - les
plans d'installation et les usages ou équivalence locale.
Si cet appareil n'est pas installé et utilisé comme indiqué dans cette notice, alors les protections peuvent
être détériorées.
4. Réglage du transmetteur
Fusible 20 mm
Anti saut de courant (T) 100 mA
4.1 Réglage du transmetteur
Le transmetteur est réglé comme suit :
- Alimentation principale 230 V.
- Filtre d'onde fermé.
- 4-20 mA.
- Sortie normale (non inverse).
- Entrée sonde capacitive (tension).
Transformateur

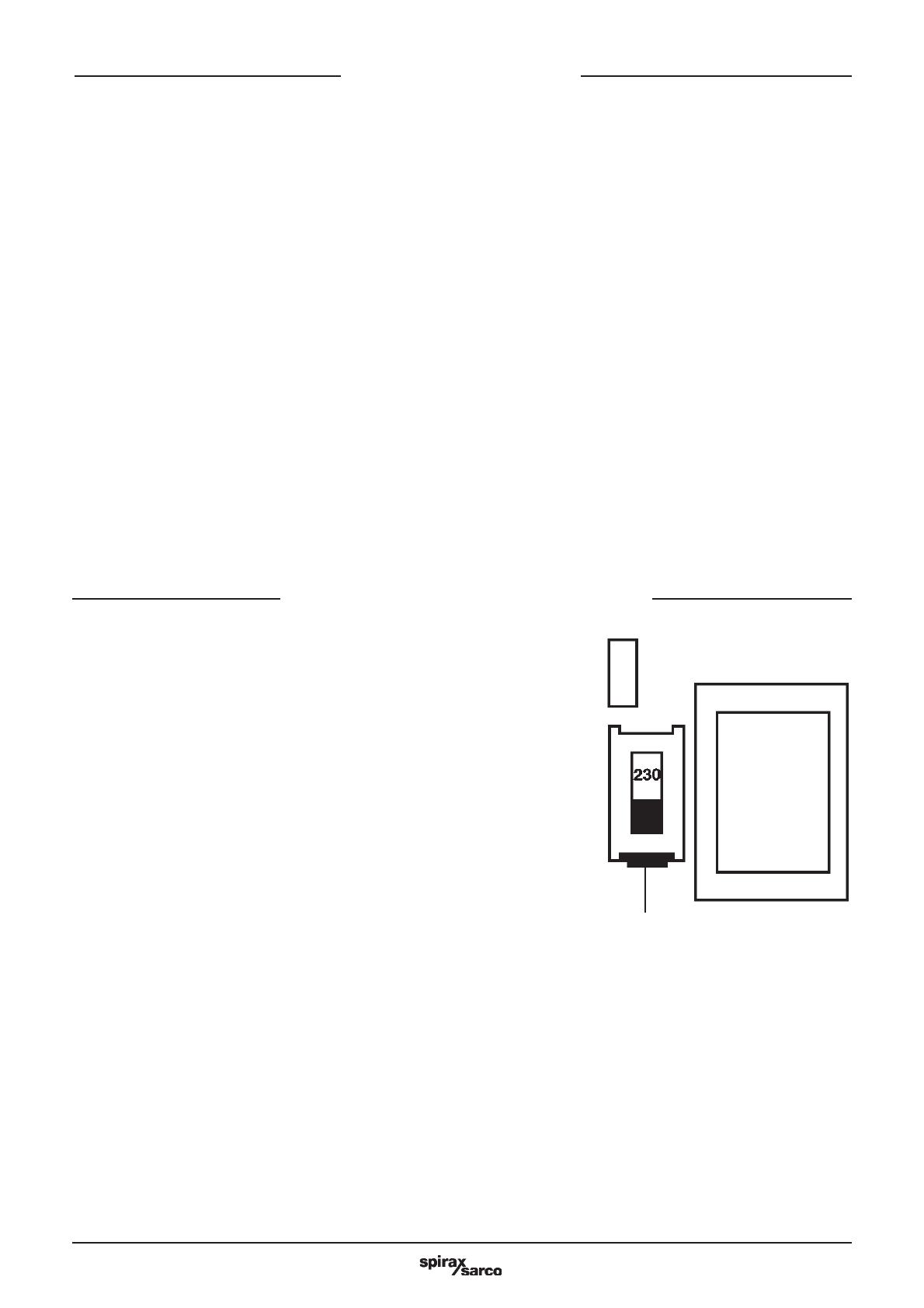

4.2 Pour changer l'alimentation principale
-
4
Dévisser le transmetteur de sa base.
Enlever le panneau arrière.
Sortir le circuit imprimé.
Glisser le sélecteur de tension sur 115 V.
Remettre le circuit imprimé en position.
S'assurer que la LED s'engage dans les trous du panneau avant.
Remettre le panneau arrière.
Pousser l'interrupteur
pour régler sur 115V
Fig. 2

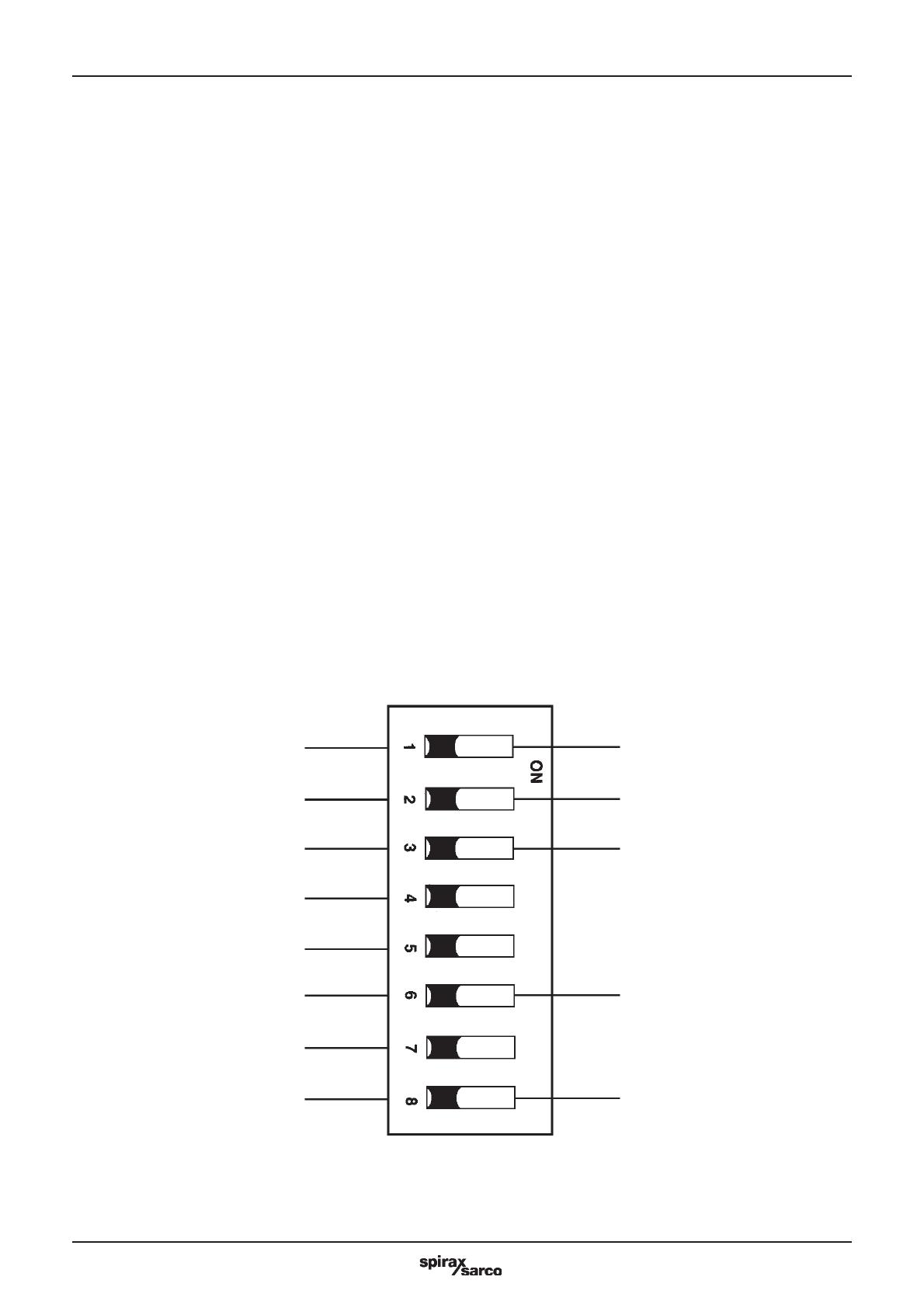

4.3 Pour changer les réglages
- Dévisser le transmetteur de sa base.
- Enlever le panneau arrière.
- Sortir le circuit imprimé.
- Les 8 switches sur le circuit imprimé déterminent les fonctions du transmetteur.
- Régler les switches sur les positions indiqués sur le schéma ci-dessous pour les fonctions choisies.
- Remettre en place le circuit imprimé.
- S'assurer que la LED s'engage dans les trous du panneau avant.
- Replacer le panneau arrière.
Nota : Les switches 4, 5 et 7 ne sont pas utilisés.
4.4 Entrée courant/tension - Switches 1 et 2
Le transmetteur est fourni préréglé pour être utilisé avec une sonde capacitive (entrée tension).
Si une entrée courant est demandée, pour utiliser avec un transmetteur de température par exemple, régler les
switches 1 et 2 sur ON.
4.5 Sortie inverse - Switch 3
Le transmetteur est fourni configuré de manière à ce que lorsque le niveau de la sonde augmente, la sortie du
transmetteur augmente.
Si une diminution de la sortie du transmetteur est demandée avec une augmentation de l'entrée, alors qu'on utilise
un transmetteur de pression différentielle pour le contrôle du niveau, régler le switch 3 sur OFF.
4.6 Filtre d'onde - Switch 8
Cette option permet de temporiser le signal pour des conditions où les fortes turbulences provoquent une oscillation
continue du signal de sortie.
Si le filtre d'onde est demandé, régler le switch 8 sur ON.
Entrée sonde
capacitive (tension)
Entrée courant (4-20 mA)
Entrée sonde
capacitive (tension)
Entrée courant (4-20 mA)
(ou 0-2V)
Sortie inverse
Sortie normale
Non utilisé
Non utilisé
4-20 mA
0-20 mA
Non utilisé
Filtre d'onde sur OFF
Filtre d'onde sur ON
Fig. 3
5
5. Schéma de câblage
5.1 Raccordement du blindage
Une boucle de mise à la terre est créée si le câblage ou le blindage est raccordé entre deux prises de terre, lesquelles
ont des tensions différentes. Si les instructions sont suivies correctement, alors le préamplificateur et le blindage
de transmetteur seront uniquement raccordés à la terre à un bout.
Nota : La mise à la terre du PA20 est plutôt fonctionnelle qu'une protection par elle même.
Une protection à la terre fournit une protection contre les chocs électriques sous une condition de simple erreur.
Ce produit possède une double isolation et ne nécessite pas de protection à la terre. La fonction terre est utilisée
lorsque l'appareil est en fonctionnement. Dans ce cas, la terre (réservoir, enveloppe de chaudière) est utilisée en
commun par la sonde et le préamplificateur. Elle fournit également une liaison pour les interférences électriques.
S'assurer que le blindage est raccordé à la terre du PA20 et au bornier commun du transmetteur.
S'assurer que le bornier commun du transmetteur n'est pas relié à la terre en interne. (Tous les régulateurs de
chaudières Spirax Sarco sont isolés à la terre en interne).
Le bornier commun du transmetteur doit uniquement être relié à la terre par l'intermédiaire du PA20.
Attention :
Ne pas raccorder le bornier commun à la terre du transmetteur. Cela pourrait produire par induction un
courant en boucle à la terre, ce qui réduirait ses performances ou endommagerait l'appareil.
Fusible
Alimentation
principale
3A maxi
Test 4-20 mA - raccorder l'ampèremètre entre
les borniers 5 et 6. Ne pas déconnecter la boucle.
Sortie - 1000Ω maximum
Sélection interne
de la tension
Test
0 - 20 mA
ou
4 - 20 mA
Commun
Sonde capacitive
LP20/PA20
Courant
alternatif
ou entrée
tension
S'assurer que la résistance entre le corps de
sonde et la tuyauterie/enveloppe de la chaudière
est inférieure à 1Ω.
Fig. 4
6
Blindage
Entrée
Commun
Voir ATTENTION, page 6
4-20 mA
provenant
du LT2010
Les ponts sur le préamplificateur fournissent une sélection
de sensibilité - voir le feuillet du préamplificateur.
La fiche de terre est raccordée en interne au corps du
PA20 et à la terre par la sonde LP20.
Ne pas raccorder cette fiche de terre à d'autres terres.
Appareil
additionnel
si installé
Fig. 5
Plusieurs transmetteurs
Plusieurs transmetteurs peuvent être raccordés à une
simple sonde si nécessaire.
Raccorder le câblage comme indiqué sur le schéma.
S'assurer que la résistance entre le corps de sonde et la
tuyauterie/enveloppe de chaudière est inférieure à 1Ω.
Sonde capacitive
LP20/PA20
Blindage
Appareil
additionnel
Fig. 6
7
6. Mise en service
Pour mettre en service le transmetteur, procéder comme suit :
1. S’assurer que le transmetteur est réglé sur les fonctions correctes et sur la tension d’alimentation
correspondante.
2. Ajuster le niveau d’eau du réservoir ou de la chaudière au niveau le plus bas requis ou au point zéro. C’est à ce
point que le signal 4 mA (ou 0 mA) requis est transmis.
3. Ajuster le potentiomètre de réglage du zéro (en bas) jusqu’à ce que le témoin LED > 0% s’allume.
4. Ajuster le niveau d’eau au niveau le plus haut requis. C’est à ce point que le signal 20 mA requis est transmis.
(Nota : les signaux de sortie seront inversés si la fonction "sortie inverse" a été sélectionnée avec le switch 3).
5. Régler le potentiomètre (en haut) jusqu’à ce que le témoin LED > 100 % s’allume.
6. Un ampèremètre peut être connecté aux bornes sortie test (5 et 6) pour indiquer que le courant est transmis.
7. Entretien
Le transmetteur ne nécessite aucun entretien spécial. Le contrôle de niveau d'eau dans la chaudière et les alarmes
de niveau, cependant, ont besoin d'être vérifiés et inspectés. Pour plus de renseignements sur cet appareil, voir la
documentation séparée.
Pièces de rechange disponibles
Fusibles
Réf. No. 4033380
Jeu de 3
8. Recherche d'erreurs
La plupart des erreurs de fonctionnement sont dues à un mauvais câblage ou à un mauvais réglage. En cas de
problèmes, la liste suivante peut vous aider :
L'affichage n'est pas lisible
- L'appareil n'est pas alimenté.
- Le neutre n'est pas raccordé.
- Le fusible interne du transmetteur est grillé.
Fusible interne grillé :
- Vérifier que la tension de l'alimentation principale est inférieure à 264 V, et que la température ambiante dans le
panneau de contrôle est inférieure à 55 °C. Si l'une de ces limites est atteinte, il est possible que le fusible interne
du transformateur soit grillé, et que le transformateur ait besoin d'être remplacé.
- S'assurer que l'alimentation de la sonde est entre 24 Vdc et 35 Vdc, entre les borniers 10 et 12 du transmetteur,
ou entre le bornier 1 et la terre de la sonde.
- La sortie tension de la sonde doit être de 1 à 6 Vdc entre les borniers 11 et 12 du transmetteur, ou entre les
borniers 2 et la terre de la sonde, en fonction du niveau.
- La tension augmente avec le niveau, même si la sortie inverse a été sélectionnée.
8
SPIRAX SARCO SAS
ZI des Bruyères - 8, avenue Le verrier - BP 61
78193 TRAPPES Cedex
Téléphone : 01 30 66 43 43
Télécopie : 01 30 66 11 22
e-mail : [email protected]
www.spiraxsarco.com
IM-P402-62 AB Indice 5
