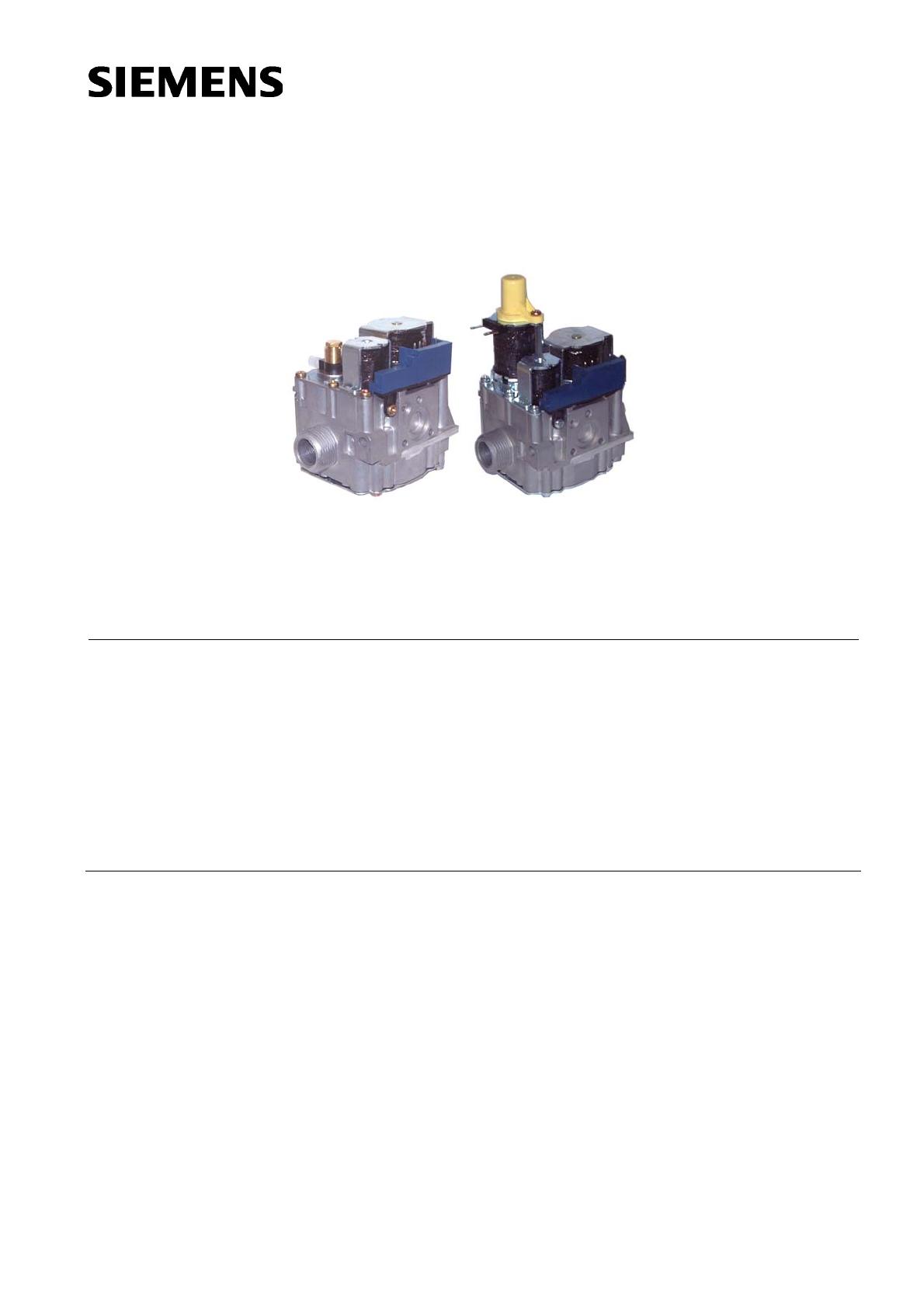

7 VGU2... 663 VGU5... Vannes à gaz combinées VGU2... VGU5... Les vannes à gaz combinées VGU... ont été développées pour les chaudières à gaz dans l'habitat et pour la préparation d'eau potable avec dispositif d'allumage automatique. Elles conviennent également pour une large gamme de radiateurs à gaz dans le secteur du catering, les batteries chaudes et des chaudrons dans des cheminées ouvertes. Les vannes à gaz combinées... et cette fiche produit sont destinées aux OEM qui utilisent les VGU... sur ou dans leurs produits. Domaines d'application • Construction compacte pour l'intégration dans des chaudières récentes de petite taille ainsi que dans des appareils de chauffage à gaz. • Elles conviennent particulièrement pour les appareils à gaz avec le système DBI pour l'allumage du brûleur principal. • Régulateur de pression auxiliaire pour le maintien de pression de sortie constante • Retour de pression pour le maintien de pression constante au niveau du brûleur Variantes fonctionnelles VGU2... VGU5... CC1N7663fr 1051.2005 • Ouverture rapide ou lente pour la régulation tout ou rien • Ouverture lente réglable, afin d'éviter un allumage brusque du brûleur • Régulation progressive pour plus de confort et économies d'énergie Building Technologies HVAC Products Variantes mécaniques • • • • • 2 vannes de sectionnement Régulateur de pression auxiliaire Prises de mesure de pression d'entrée et de sortie Tous les réglages sont accessibles depuis la partie supérieure de la vanne Un filtre à mailles fines est placé dans la zone d'entrée. Mises en garde Le respect des consignes de sécurité suivantes permet d'éviter tout dommage pour les personnes, les biens et l'environnement. Il n'est pas admis d'ouvrir l'appareil, de le manipuler ou de modifier ses fonctions ! • Toutes les interventions (montage, installation, service etc.) doivent être confiées à du personnel dûment qualifié. • En cas de travaux à proximité des bornes de raccordement, coupez complètement la tension d'alimentation • Assurez, par des mesures appropriées, la protection contre les contacts accidentels sur les raccordements électriques. • Assurez-vous que les raccordements ont été correctement effectués. • Ces appareils ne doivent pas être remis en service après une chute ou un choc, car les fonctions de sécurité peuvent avoir été endommagées même s'il n'y a pas de dégât apparent. Indications pour le montage • Respectez les consignes en vigueur dans votre pays. Pression de sortie du régulateur de pression auxiliaire, commande tout ou rien des VGU2... • Vérifiez la pression d'entrée et de sortie aux prises de pression • Retirez le capot de protection • Tournez la vis (couleur acier) dans le sens des aiguilles d'une montre pour augmenter la pression de sortie. • Tournez la vis (couleur acier) dans le sens contraire des aiguilles d'une montre pour diminuer la pression de sortie. • Vérifiez le réglage correct de la pression de sortie avant de remettre de capot de protection. Pression de sortie du régulateur de pression auxiliaire, régulation progressive des VGU5... 2/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 • Vérifiez la pression d'entrée et de sortie aux prises de pression. Retirez le capot de protection (jaune). Si la pression d'entrée correspond à la pression normale, il faut additionner le courant max. à la bobine de modulation. • Réglage de la pression de sortie maximale : − Tournez la vis (couleur laiton) dans le sens des aiguilles d'une montre pour augmenter la pression de sortie. − Tournez la vis (couleur laiton) dans le sens contraire des aiguilles d'une montre pour réduire la pression de sortie. • Vérifiez le réglage correct de la pression de sortie maximale lorsque le courant vers la bobine de modulation varie. • Réglage de la pression de sortie maximale : − Si la pression d'entrée correspond à la pression normale; coupez la liaison vers la bobine de modulation (courant de modulation = 0mA). − Tournez la vis (rouge) dans le sens des aiguilles d'une montre pour augmenter la pression de sortie. − Tournez la vis (rouge) dans le sens contraire des aiguilles d'une montre pour diminuer la pression de sortie. • Vérifiez que la pression de sortie est réglée correctement. Vérifiez à plusieurs reprises le réglage max. et min. Replacez ensuite le capot de protection. Indications pour l'installation Raccord de gaz principal • Pour éviter d'endommager le pas de filetage, ne pas trop serrer le raccord du tube. • Vérifier que la garniture d'étanchéité se trouve à l'endroit indiqué. • Le sens du débit de gaz doit correspondre au sens de la flèche sur la vanne. Prises de mesure de pression • La vanne est dotée de prises de mesure de pression d'entrée et de sortie. • Pour vérifier la pression, desserrer la vis d'un demi tour et glisser le tuyau sur le raccord de prise de pression. Remarque : Raccordements électriques Vérifiez que la vis est à nouveau serrée après le contrôle de la pression. Avant de connecter les câbles, couper la tension d'alimentation secteur. Effectuer le câblage électrique selon les prescriptions nationales et locales en vigueur. Suivre les instructions du constructeur. • Installez l'alimentation selon les raccordements PIN requis (voir «Fonctionnement»). • Pour les raccordements sur la vanne, utilisez des fils et connecteurs compatibles avec des températures ambiantes jusqu'à 105 °C. Vérification et installation • Pour assurer que tous les composants du brûleur fonctionnent correctement, l'appareil doit être remis en service après chaque nouveau réglage et être surveillé durant plusieurs cycles de fonctionnement. Normes et Certificats Conformité aux directives relatives − à la compatibilité électromagnétique (CEM) − aux appareils à gaz − aux appareils sous pression ISO 9001 : 2000 Cert. 00739 89/336/CEE 90/396/CEE 93/23/CEE ISO 14001 : 1996 Cert. 38233 3/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 Indications pour la mise en service • Avant la mise en service, assurez-vous de la conformité des raccordements ! Indications pour la maintenance • Après chaque échange d'appareil, contrôlez le câblage et l'ensemble des fonctions de sécurité ! Important : Test d'étanchéité aux gaz Respecter les consignes de service et de maintenance du constructeur ! • Avant leur départ d'usine, les vannes à gaz sont testées quant à d'éventuelles fuites. Sur le site, il suffit de vérifier l'étanchéité du raccordement du brûleur principal. Indications pour le recyclage Les vannes à gaz combinées contiennent des composants électriques et électroniques et ne doivent pas être éliminées comme des déchets domestiques. La réglementation locale en vigueur doit impérativement être respectée ! Codification des références VGU20.A0109 Variantes 09 Exécution standard Classe de la vanne d'arrêt 1 Classes B et J 2 Classes B et C Bobine de modulation 0 sans bobine 1 165 mA 2 310 mA Tension d'alimentation A 230 V~ pour DBI, variante 1 B 24 V~ pour DBI, variante 1 C 230 V~ redressés pour DBI, variante 0 D 24 V~ redressés pour DBI, variante 0 E 230 V~ redressés pour IP, variante 2 F 24 V~ redressés pour IP, variante 2 H 24 V~ pour DBI, variante 0 I 24 V~ poir IP, variante 2 7663t02fr/0405 Corps de vanne 0 Filetage entrée / sortie 3/4", rampe à gaz droite, avec pieds 1 Filetage entrée 3/4", bride de sortie,rampe à gaz 90°, avec pieds 2 Bride d'entrée / de sortie, rampe à gaz droite 3 Bride d'entrée, bride de sortie, rampe à gaz 90° 4 Filetage entrée / sortie 1/2", rampe à gaz droite, sans pieds 5 Filetage entrée 1/2", bride de sortie, rampe à gaz 90°, avec pieds 6 Filetage entrée / sortie 3/4", rampe à gaz droite, sans pieds 7 Bride d'entrée, filetage sortie 3/4", rampe à gaz droite, sans pieds 8 Filetage entrée 3/4", bride de sortie, rampe à gaz droite, sans pieds Régulation 2 Tout ou rien, ouverture lente 5 Commande électronique modulante 7 Régulateur de rapport gaz / air 8 Régulateur de rapport gaz / air avec étranglement du débit principal 4/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 Caractéristiques techniques Données générales Sélection des types Position de montage Types de gaz Pression d'entrée du gaz Tolérance de tension de fonctionnement voir «Références et désignations» verticale ou horizontale ±5° familles de gaz I, I et III max. 60 mbar la vanne à gaz fonctionne sans problème avec 85...110 % de la tension nominale Type de protection IP 44, avec connecteur en option Dimensions voir «Encombrements» Filtre d'entrée N° 100, à mailles fines Raccords de prise de pression voir «Références et désignations» Raccord pour retour de pression diamètre extérieur du raccord : 6,5 mm Puissance de régulation min. 0,31 m³/h d'air Pression de sortie pour régulat. tout ou rien 2...37 mbar Pression de sortie pour régulateur modulant 2...37 mbar Classe de vanne EN 126 742 1ère vanne de sectionnement classe B 2ème vanne de sectionnement classe D (classe J disponible) Classe de régulateur de pression EN 126 742 VGU2... classe C VGU5... classe B Temps de fermeture des vannes en 1 s Poids VGU2... env. 870 g VGU5... env. 1000 g Conditions ambiantes Stockage Conditions climatiques Température Humidité Conditions mécaniques Transport Conditions climatiques Température Humidité Conditions mécaniques Fonctionnement Conditions climatiques Température Humidité Conditions mécaniques DIN EN 60 721-3-1 classe 1K3 −20...+60 °C < 95 % hum. rel. classe 1M2 DIN EN 60 721-3-2 classe 2K2 −20...+60 °C < 95 % hum. rel. classe 2M2 DIN EN 60 721-3-3 classe 3K5 0...+60 °C < 95 % hum. rel. classe 3M2 La condensation, le givre et l'infiltration d'eau sont à proscrire ! Raccordements électriques Vanne de sectionnement Bobine de modulation électrique Consommation et puissance Système DBI Tension de fonctionnement 230 V~ 24 V~ contact Molex 3003, échangeable convient pour Molex série 3001 connecteurs N° 100 (2,8 mm) Consommation max. 13 VA max. 13 VA Courant 60 mA 540 mA Régulateur électrique de pression progressive (seulement VGU5...) Tension de fonctionnement max. 13,2 V max. 9,2 V Courant max. 165 mA max. 310 mA Résistance 80 Ω 30 Ω Remarque : Les bobines pour la fonction de sectionnement de sécurité des vannes à gaz VGU... sont conçues pour du courant continu. 5/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 Fonctionnement Pour pouvoir utiliser différents connecteurs, les vannes sont dotées de trois variantes de borniers : Variante 0 5 4 7663z03/0703 Borniers 5 4 7663z04/0703 2 1 Variante 1 230 V~ redressés ou 24 V~ redressés 230 V~ ou 24 V~ (redressement pleine onde intégré dans la borne) 230 V~ redressés ou 24 V~ redressés (2e vanne d’isolement) 2 1 Critères de performance 5 4 7663z05/0703 2 1 Variante 2 230 V~ redressés ou 24 V~ redressés (vanne de sectionnement principale) Uniquement VGU2... Ouverture rapide ou lente (régulation tout ou rien) Réglage pour une ouverture lente : tourner la flèche rouge dans les sens des aiguilles d'une montre (0...6). N° Pression Gaz d'entrée Temps mort avec Temps mort avec Pression de sortie Pression de sortie raccordement verti- raccordement hori- au bout de 1,5 s au bout de 1,5 s cal des conduites zontal des conduites max. 12 mbar 0 20 mbar NG 1,2 s 1s min. 4...5 mbar 1,5 20 mbar NG 1,2 s 1s min. 6...7 mbar max. 12 mbar 3 20 mbar NG 1,2 s 1s min. 7...8 mbar max. 12 mbar 0 37 mbar LPG 1,5 s 1,2 s min. 4...6 mbar > 18 mbar 1,5 37 mbar LPG 1,5 s 1,2 s min. 4,5...8 mbar > 18 mbar 3 37 mbar LPG 1,5 s 1,2 s min. 7,5...14,5 mbar > 18 mbar 6/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 Bobine de modulation électrique 13,2 V / 165 mA Courant / Pression de sortie 7663d02fr/0104 40 Pression de sortie en mbar Comportement de la régulation progressive des VGU5... 35 30 25 20 15 10 5 0 0 20 40 60 80 100 120 140 160 180 Courant en mA Bobine de modulation électrique 9 V / 310 mA Courant / Pression de sortie 7663d01fr/0104 Pression de sortie en mbar 40 35 30 25 20 15 10 5 0 0 50 100 150 200 250 300 350 Courant en mA Puissance en m³/h d'air pour pression différentielle Classe de vanne à commande magnétique Débit en m³/h pour une perte de charge de 5 mbar B + D (J) 4,3 m³/h d'air 7/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 VGU54... VGU56... VGU56... VGU54... Diagramme de puissance du débit pour classe B + J 7663d08fr/0505 26 24 22 Pression différentielle (mbar) 20 18 16 14 12 10 8 6 4 2 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 10,5 11 11,5 12 0 VGU20... Débit d'air (m 3 /h) VGU20... 7663d09fr/0505 26 24 22 Pression différentielle (mbar) 20 18 16 14 12 10 8 6 4 2 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 10,5 11 11,5 12 0 Débit d'air (m 3 /h) 8/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 Vue en coupe de la vanne VGU2... 1 13 3 6 15 2 14 5 16 7663z06/0404 8 11 9 12 4 7 Vue en coupe de la vanne VGU5... 10 1 15 13 16 2 5 7663z07/0404 8 Légende : 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 14 11 Vanne de sectionnement principale (classe B) Vanne de service Obturation Vis de réglage pour pression de sortie min. Chicane Vis de réglage pour régulateur de pression auxiliaire Vis de réglage pour pression de sortie max. 2ème vanne d’arrêt (obturation de la régulation de pression) Membrane pour une ouverture lente Bobine de modulation électrique Membrane principale Vis de réglage pour ouverture lente Pression d'entrée Pression de sortie Retour de pression chambre de combustion Filtre 9/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 Encombrements (dimensions en mm) VGU20... 18,5 14,16 30 4,14 6,8 4,4 21 9,5 Entrée 12 18,2 23 Sortie 18,5 10,3 30,5 66 G3/4-ISO228/1 52 26,44 33,2 32 G3/4-ISO228/1 2xM4 23,8 29,4 42 82 18 40 15 4,65 40 5,5 14,5 7663m04fr/0404 10/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 VGU50... 18,5 14,16 30 4,14 6,8 4,4 21 9,5 Entrée 12 18,2 23 Sortie 18,5 10,3 30,5 52 26,44 33,2 32 G3/4-ISO228/1 11,3 66 111,5 G3/4-ISO228/1 2xM4 29,4 23,8 18 42 82 15 32,5 40 4,65 40 5,5 14,5 7663m05fr/0404 11/12 Building Technologies HVAC Products Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005 VGU56... 18,5 14,16 30 4,14 6,8 4,4 21 9,5 Entrée 12 18,2 23 Sortie 18,5 10,3 30,5 111,5 G3/4-ISO228/1 33,1 32 52 66 G3/4-ISO228/1 2xM4 23,8 29,4 42 18 82 40 15 5,5 7663m06fr/0404 12/12 Building Technologies HVAC Products © 2005 Siemens Building Technologies Production GmbH Sous réserve de modifications! Vannes à gaz combinées VGU2... / VGU5... CC1N7663fr 05.2005
