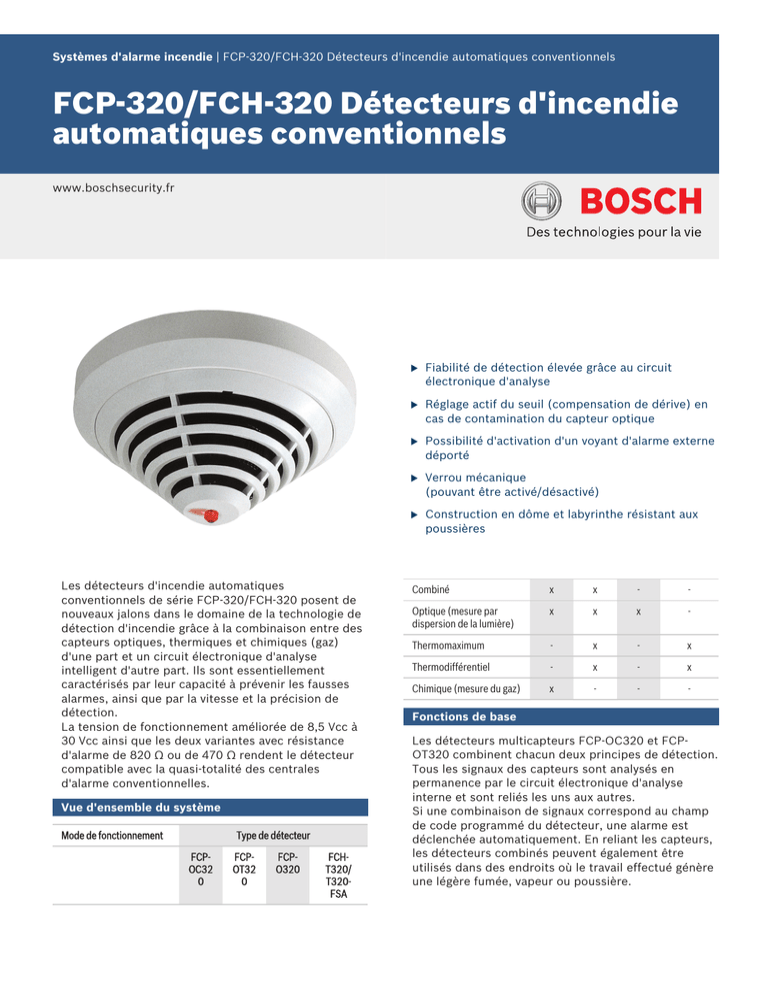

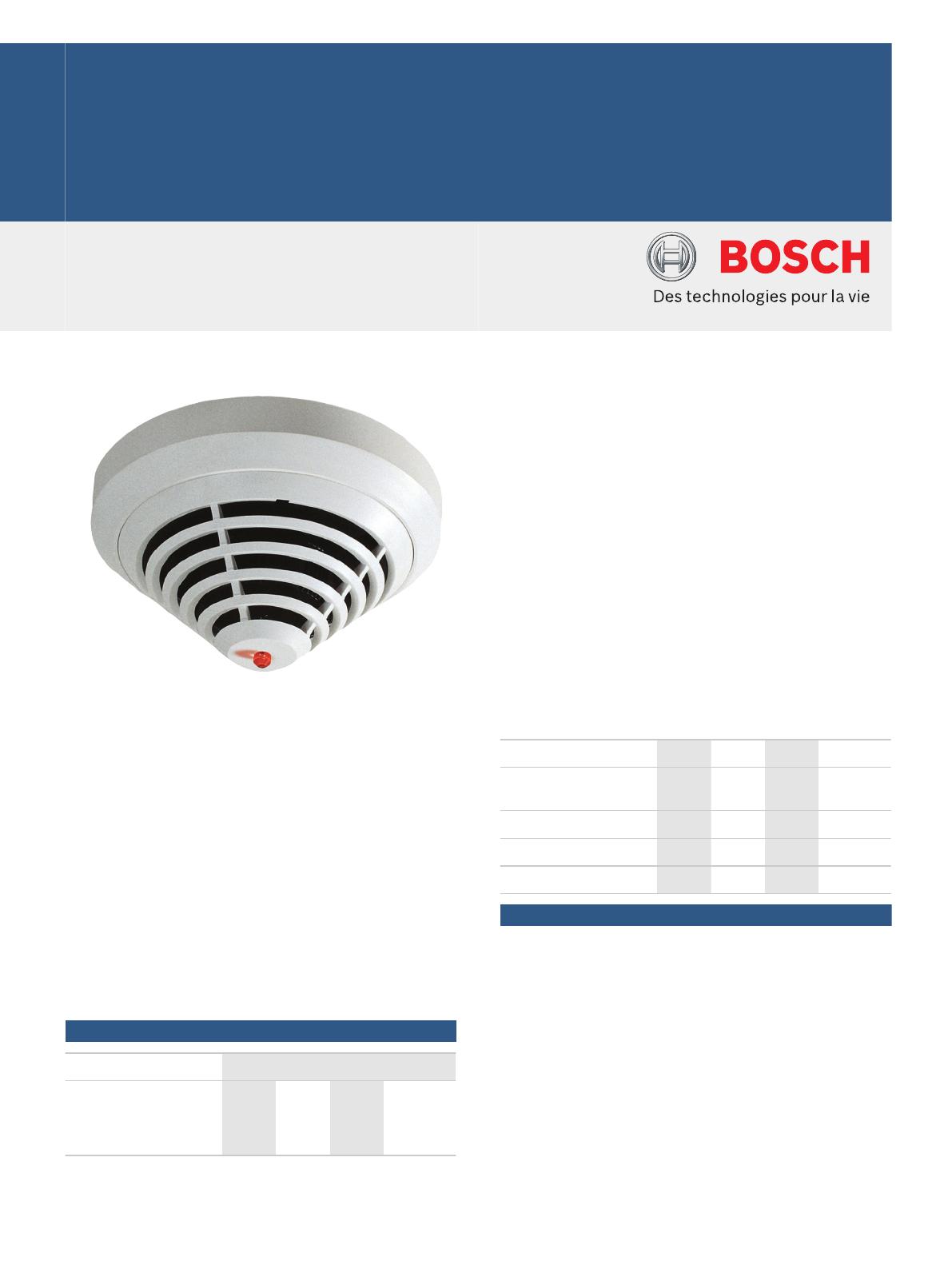

FCP‑320/FCH‑320 Détecteurs d`incendie automatiques

Systèmes d'alarme incendie | FCP‑320/FCH‑320 Détecteurs d'incendie automatiques conventionnels
FCP‑320/FCH‑320 Détecteurs d'incendie
automatiques conventionnels
www.boschsecurity.fr
Les détecteurs d'incendie automatiques
conventionnels de série FCP‑320/FCH‑320 posent de
nouveaux jalons dans le domaine de la technologie de
détection d'incendie grâce à la combinaison entre des
capteurs optiques, thermiques et chimiques (gaz)
d'une part et un circuit électronique d'analyse
intelligent d'autre part. Ils sont essentiellement
caractérisés par leur capacité à prévenir les fausses
alarmes, ainsi que par la vitesse et la précision de
détection.
La tension de fonctionnement améliorée de 8,5 Vcc à
30 Vcc ainsi que les deux variantes avec résistance
d'alarme de 820 Ω ou de 470 Ω rendent le détecteur
compatible avec la quasi-totalité des centrales
d'alarme conventionnelles.
Vue d'ensemble du système
Mode de fonctionnement
Type de détecteur
FCPOC32
0
FCPOT32
0
FCPO320
FCHT320/
T320FSA
u
Fiabilité de détection élevée grâce au circuit
électronique d'analyse
u
Réglage actif du seuil (compensation de dérive) en
cas de contamination du capteur optique
u
Possibilité d'activation d'un voyant d'alarme externe
déporté
u
Verrou mécanique
(pouvant être activé/désactivé)
u
Construction en dôme et labyrinthe résistant aux
poussières
Combiné
x
x
-
-
Optique (mesure par
dispersion de la lumière)
x
x
x
-
Thermomaximum
-
x
-
x
Thermodifférentiel
-
x
-
x
Chimique (mesure du gaz)
x
-
-
-
Fonctions de base
Les détecteurs multicapteurs FCP-OC320 et FCPOT320 combinent chacun deux principes de détection.
Tous les signaux des capteurs sont analysés en
permanence par le circuit électronique d'analyse
interne et sont reliés les uns aux autres.
Si une combinaison de signaux correspond au champ
de code programmé du détecteur, une alarme est
déclenchée automatiquement. En reliant les capteurs,
les détecteurs combinés peuvent également être
utilisés dans des endroits où le travail effectué génère
une légère fumée, vapeur ou poussière.
2 | FCP‑320/FCH‑320 Détecteurs d'incendie automatiques conventionnels
Capteur optique (détecteur de fumée)
Le capteur optique utilise la méthode de la lumière
diffuse.
Un voyant DEL transmet de la lumière à la chambre de
mesure, où elle est absorbée par la structure en
labyrinthe. En cas d'incendie, la fumée pénètre dans la
chambre de mesure et les particules de fumée
diffusent la lumière émise par le voyant DEL. La
quantité de lumière heurtant la photodiode est
convertie en un signal électrique proportionnel.
Capteur thermique (capteur de température)
Une thermistance au sein d'un réseau de résistances
fait office de capteur thermique ; un convertisseur
analogique-numérique mesure la tension en fonction
de la température à intervalles réguliers.
Lorsque la température maximale de 54 °C est
dépassée (thermomaximum) ou si la température
augmente d'une valeur définie pendant une période
spécifiée (thermodifférentiel), le capteur de
température déclenche un état d'alarme.
Capteur chimique (détecteur de gaz CO)
La principale fonction du capteur de gaz est de
détecter le monoxyde de carbone (CO) généré à la
suite d'un incendie, mais également l'hydrogène (H) et
le monoxyde d'azote (NO). La valeur du signal du
capteur est proportionnelle à la concentration de gaz.
Le capteur de gaz fournit des informations
supplémentaires pour supprimer efficacement les
fausses valeurs.
Selon la durée de vie du capteur de gaz, le
détecteur OC 310 désactive les capteurs C après
cinq années d'utilisation. Le détecteur continuera à
fonctionner comme détecteur O. Le détecteur doit
alors être remplacé immédiatement afin de pouvoir
préserver la haute fiabilité de détection du détecteur
OC.
Caractéristiques
spéciales
Type de détecteur
FCPOC32
0
FCPOT32
0
FCPO320
FCH-T320/
T320-FSA
Compensation de
dérive dans l'unité
optique
x
x
x
-
Compensation de
dérive dans le capteur
de gaz
x
-
-
-
Certifications et accréditations
Les détecteurs sont conformes aux normes suivantes :
Type de détecteur
EN54‑5:2000/
A1:2002
EN54‑7:2000/
A1:2002
FCP-OC320
●
FCP-OC320-R470
●
FCP-OT320
●
●
FCP-OT320-R470
●
●
FCP-O320
●
FCP-O320-R470
●
FCH-T320
●
FCP-T320-R471
●
FCH-T320-FSA
●
Région
Certification
Allemagne
VdS
G 208003 FCH-T320_-R470
VdS
G 208004 FCH-T320-FSA
VdS
G 208001 FCP-O320_-R470
VdS
G 208002 FCP-OT320_-R470
VdS
G 208005 FCP-OC320_-R470
CE
FCP-/FCH-320
CPD
0786-CPD-20353 FCH-T320_FCHT320-R470
CPD
0786-CPD-20354 FCH-T320-FSA
CPD
0786-CPD-20351 FCP-O320_FCPO320-R470
CPD
0786-CPD-20355 FCP-OC320_FCPOC320-R470
CPD
0786-CPD-20352 FCP-OT320_FCPOT320-R470
Europe
000018/01 FCP-O320
Schémas/Remarques
• Il est possible de connecter jusqu'à 32 détecteurs par
ligne principale.
• Longueur de câble maximum : 1 000 m, pour JY(St) Y n x 2 x 0,6/0,8
• Vous devez vous conformer aux normes et
réglementations de votre pays au cours de la phase
de planification.
Conseils d'installation et de configuration conformes
aux normes VdS/VDE/DIBt
• La planification des détecteurs multicapteurs est
conforme aux directives relatives aux détecteurs
optiques, sauf en présence d'une directive de
planification VdS spécifique (voir
DIN VDE 0833 partie 2 et VDS 2095).
• Les types OC et OT sont planifiés conformément aux
directives relatives aux détecteurs optiques s'ils sont
utilisés comme tels ou en combinaison ; voir
DIN VDE 0833 partie 2 et VDS 2095.
• Lors de la planification de coupe-feu suivant DIBt,
vous devez utiliser le FCH-T320-FSA. La courbe de
caractéristique de ce détecteur correspond à la
classe A1R.
3 | FCP‑320/FCH‑320 Détecteurs d'incendie automatiques conventionnels
Composants inclus
• FCP-O320
-20 °C à +65 °C
Type de
détecteur
Q
t
é
Composants
• FCH-T320/T320-FSA
-20 °C à +50 °C
FCP-OC320
1
Détecteur multicapteurs optique/chimique
FCP-OT320
1
Détecteur multicapteurs optique/thermique
FCP-O320
1
Détecteur de fumée optique
FCH-T320
1
Détecteur de chaleur (Thermodifférentiel/
Thermomaximum)
FCH-T320FSA
1
Détecteur de chaleur pour coupe-feu suivant
DIBt, qualité contrôlée (Thermodifférentiel/
Thermomaximum)
Planification
Spécifications techniques
Zone de surveillance
• FCP-OC320, FCP-OT320,
FCP-O320
Max. 120 m2 (respectez les
directives locales !)
• FCH-T320
Max. 40 m2 (respectez les
directives locales !)
Hauteur maximale d'installation
16 m (respectez les directives
locales !)
• FCP-OC320, FCP-OT320,
FCP-O320
16 m (respectez les directives
locales !)
• FCH-T320
6 m (respectez les directives
locales !)
Caractéristiques électriques
Tension de fonctionnement
8,5 Vcc à 30 Vcc
Caractéristiques spéciales
Consommation
< 0,12 mA
Sensibilité de réponse
Sortie d'alarme
Augmentation de courant
(résistance d'alarme 820 Ω ou
470 Ω)
Sortie d'indicateur
Collecteur ouvert connecté sur 0 V en
cas d'alarme de plus de 3,92 kΩ
Caractéristiques mécaniques
Témoin lumineux
Voyant DELrouge
Dimensions
• Partie optique
< 0,2 dB/m, conformément à la
norme EN 54 T7
• Partie
thermomaximum
> 54 °C
• Partie
thermodifférentiel
(conformément à la
norme prEN 54‑5)
FCH-T320 : A2R
FCH-T320-FSA : A1R
• Partie chimique
Dans la plage des ppm
Code couleur
• Sans socle
Ø 99,5 x 52 mm
• Avec socle
Ø 120 x 63,5 mm
• FCP-OC320
Bague bleue
Matière du boîtier
Plastique, ABS
• FCP-OT320
Bague noire
Couleur du boîtier
Blanc, similaire à RAL 9010,
finition mate
• FCP-O320
Aucune identification
• FCH-T320/T320-FSA
Bague rouge
Poids
Sans/avec emballage
• FCP-OC320
Env. 85 g/env. 130 g
• FCP-OT320/FCP-O320/
FCH-T320/FCH-T320-FSA
Env. 80 g/env. 120 g
Informations de commande
FCP‑O320 Détecteur de fumée optique
technologie traditionnelle, avec résistance d'alarme de
820 ohms
Numéro de commande FCP-O320
Conditions ambiantes
Catégorie de protection conforme
EN 60529
IP 40,
IP 43 avec socle doté d'un joint
pour pièces humides
Taux d'humidité relative admissible
95 % (sans condensation)
Vitesse de l'air autorisée
20 m/s
Température de fonctionnement
admissible
FCP‑OT320 Détecteur multicapteurs optique/thermique
technologie traditionnelle, avec résistance d'alarme de
820 ohms
Numéro de commande FCP-OT320
FCP‑OC320 Détecteur multicapteurs optique/thermique/chimique
technologie traditionnelle, avec résistance d'alarme de
820 ohms
• FCP-OC320
-10 °C à +50 °C
• FCP-OT320
-20 °C à +50 °C
Numéro de commande FCP-OC320
4 | FCP‑320/FCH‑320 Détecteurs d'incendie automatiques conventionnels
FCP‑OC320‑R470 Détecteur multicapteurs optique/
chimique
MSS 300 WS‑EC - Sirène de socle de détecteur, blanche
technologie traditionnelle, avec résistance d'alarme de
470 ohms
Numéro de commande MSS300-WH-EC
Contrôle via l'interface de la centrale incendie
Numéro de commande FCP-OC320-R470
MSR 320 - Socle de détecteur conventionnel avec relais
FCP‑OT320‑R470 Détecteur multicapteurs optique/thermique
Numéro de commande MSR 320
technologie traditionnelle, avec résistance d'alarme de
470 ohms
Numéro de commande FCP-OT320-R470
FCP‑O320‑R470 Détecteur de fumée optique
technologie traditionnelle, avec résistance d'alarme de
470 ohms
Numéro de commande FCP-O320-R470
FCH‑T320 Détecteur de chaleur
technologie traditionnelle, détecteur
thermodifférentiel/thermomaximum, avec résistance
d'alarme de 820 ohms
Numéro de commande FCH-T320
FCH‑T320‑R470 Détecteur de chaleur
détecteur thermodifférentiel/thermomaximum,
technologie traditionnelle, avec résistance d'alarme de
470 ohms
Numéro de commande FCH-T320-R470
FCH-T320-FSA Détecteur de chaleur, pour coupe-feu suivant DIBt
détecteur thermodifférentiel/thermomaximum,
technologie traditionnelle, avec résistance d'alarme de
820 ohms
pour la Grande-Bretagne
Voyant d'alarme de détecteur externe MPA conforme à
la norme DIN 14623
le voyant d'alarme rouge transparent est conforme à la
norme DIN 14623
Numéro de commande MPA
FAA‑420‑RI Indicateur à distance
requis si le détecteur n'est pas directement visible ou
a été monté dans des faux plafonds ou des faux
planchers
Numéro de commande FAA-420-RI
Support de fixation pour détecteurs d'incendie sur plots
de faux planchers
Numéro de commande FMX-DET-MB
MK 400 - Console du détecteur
Console de montage des détecteurs conforme à DIBt
permettant les installations au-dessus des portes, etc.,
avec socle de détecteur
Numéro de commande MK 400
MH 400 - Élément chauffant du détecteur
utilisable dans des endroits où la sécurité
fonctionnelle du détecteur risque d'être altérée par la
condensation
Numéro de commande FCH-T320-FSA
Numéro de commande MH 400
Accessoires
SK 400 - Panier de protection
MS 400 - Socle de détecteur
Numéro de commande MS 400
Numéro de commande SK 400
MS 400 B - Socle de détecteur
SSK 400 - Capot antipoussière
Socle de détecteur estampillé Bosch pour
acheminement des câbles encastré ou en surface
(unité d'emballage = 10 unités)
Numéro de commande SSK 400
Numéro de commande MS 400 B
TP4 400 - Plaque-support pour identification du détecteur
MSC 420 - Socle supplémentaire avec joint étanche
Pour l'acheminement des câbles en surface
permet d'éviter toute détérioration
(unité d'emballage = 50 unités)
Numéro de commande MSC 420
Numéro de commande TP4 400
MSR 320 - Socle de détecteur conventionnel avec relais
TP8 400 - Plaque-support pour identification du détecteur
pour la Grande-Bretagne
Numéro de commande MSR 320
MSD 320 - Socle de détecteur conventionnel avec diode
pour la Grande-Bretagne
Numéro de commande MSD 320
MSS 300 WS‑EC - Socle blanc pour détecteurs avec une
sirène incorporée
Contrôle via le point C du détecteur
Numéro de commande MSS 300
(unité d'emballage = 50 unités)
Numéro de commande TP8 400

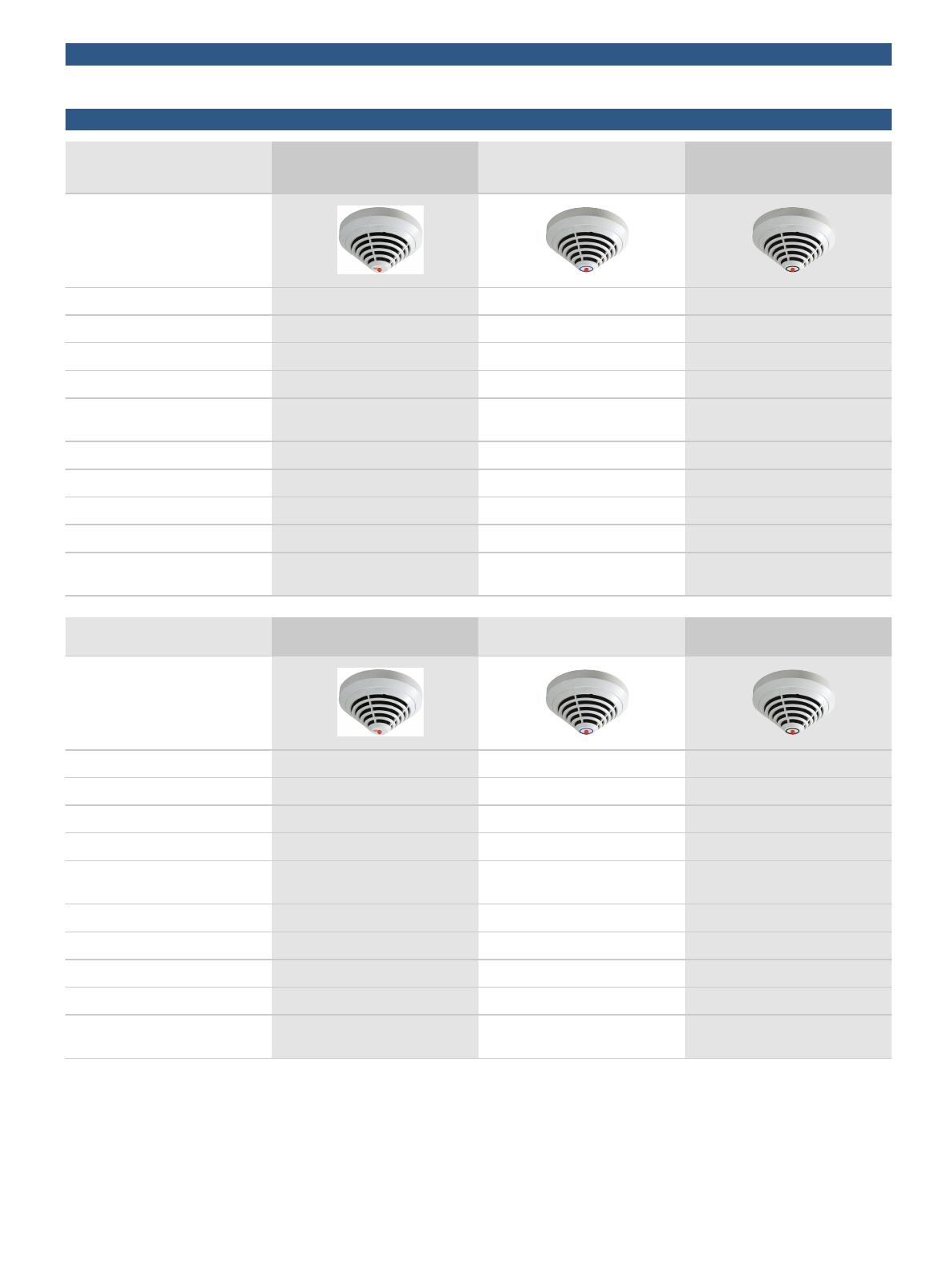

5 | FCP‑320/FCH‑320 Détecteurs d'incendie automatiques conventionnels
FCP-320/FCH-320 Détecteurs d'incendie automatiques conventionnels
FCP‑O320 Détecteur de fumée
optique
FCP‑OC320 Détecteur
multicapteurs optique/thermique/
chimique
FCP‑OT320 Détecteur
multicapteurs optique/thermique
Type de détecteur
Optique
Optique/chimique
Optique/thermique
Tension de fonctionnement
8,5 Vcc. . . 33 Vcc
8,5 Vcc. . . 33 Vcc
8,5 Vcc. . . 33 Vcc
Consommation
< 0,12 mA
< 0,12 mA
< 0,12 mA
Classe de protection
IP 40, IP 43 avec MSF 400
IP 40, IP 43 avec MSF 400
IP 40, IP 43 avec MSF 400
Température de fonctionnement
admissible
-20 °C . . +65 °C
-10 °C . . . +50 °C
-20 °C . . +50 °C
Zone de surveillance
Max. 120 m²
Max. 120 m²
Max. 120 m²
Hauteur maximale d'installation
16 m
16 m
16 m
Résistance d'alarme
820 Ω
820 Ω
820 Ω
Code couleur
Aucune identification
Boucle bleue
Boucle noire
Pour coupe-feu suivant DIBt, qualité
contrôlée
–
–
–
FCP‑O320‑R470 Détecteur de
fumée optique
FCP‑OC320‑R470 Détecteur
multicapteurs optique/chimique
FCP‑OT320‑R470 Détecteur
multicapteurs optique/thermique
Type de détecteur
Optique
Optique/chimique
Optique/thermique
Tension de fonctionnement
8,5 Vcc. . . 33 Vcc
8,5 Vcc. . . 33 Vcc
8,5 Vcc. . . 33 Vcc
Consommation
< 0,12 mA
< 0,12 mA
< 0,12 mA
Classe de protection
IP 40, IP 43 avec MSF 400
IP 40, IP 43 avec MSF 400
IP 40, IP 43 avec MSF 400
Température de fonctionnement
admissible
-20 °C . . +65 °C
-10 °C . . . +50 °C
-20 °C . . +50 °C
Zone de surveillance
Max. 120 m²
Max. 120 m²
Max. 120 m²
Hauteur maximale d'installation
16 m
16 m
16 m
Résistance d'alarme
470 Ω
470 Ω
470 Ω
Code couleur
Aucune identification
Boucle bleue
Boucle noire
Pour coupe-feu suivant DIBt, qualité
contrôlée
–
–
–
6 | FCP‑320/FCH‑320 Détecteurs d'incendie automatiques conventionnels
FCH‑T320 Détecteur de chaleur
FCH‑T320‑R470 Détecteur de
chaleur
FCH-T320-FSA Détecteur de
chaleur, pour coupe-feu suivant
DIBt
Type de détecteur
Thermodifférentiel/
thermomaximum
Thermodifférentiel/
thermomaximum
Thermodifférentiel/
thermomaximum
Tension de fonctionnement
8,5 Vcc. . . 33 Vcc
8,5 Vcc. . . 33 Vcc
8,5 Vcc. . . 33 Vcc
Consommation
< 0,12 mA
< 0,12 mA
< 0,12 mA
Classe de protection
IP 40, IP 43 avec MSF 400
IP 40, IP 43 avec MSF 400
IP 40, IP 43 avec MSF 400
Température de fonctionnement
admissible
-20 °C . . +50 °C
-20 °C . . +50 °C
-20 °C . . +50 °C
Zone de surveillance
Max. 40 m²
Max. 40 m²
Max. 40 m²
Hauteur maximale d'installation
6m
6m
6m
Résistance d'alarme
820 Ω
470 Ω
820 Ω
Code couleur
Boucle rouge
Boucle rouge
Boucle rouge
Pour coupe-feu suivant DIBt, qualité
contrôlée
–
–
●
Représenté par :
France:
Belgium:
Bosch Security Systems France SAS
Bosch Security Systems NV/SA
Atlantic 361, Avenue du Général de Gaulle Torkonjestraat 21F
CLAMART, 92147
8510 Kortrijk-Marke
Phone: 0 825 078 476
Phone: +32 56 20 02 40
Fax: +33 1 4128 8191
Fax: +32 56 20 26 75
[email protected]
[email protected]
www.boschsecurity.fr
www.boschsecurity.be
Canada:
Bosch Security Systems
6955 Creditview Road
Mississauga, Ontario L5N 1R, Canada
Phone: +1 800 289 0096
Fax: +1 585 223 9180
[email protected]
www.boschsecurity.us
© Bosch Security Systems France SAS 2012 | Données susceptibles d'être modifiées sans préavis
1265936267 | fr, V4, 26. Nov 2012
