détecteur d'inclinaison
avec deux points d'enclenchement programmables
B1N360V-Q20L60-2UP6X3-H1151
■ rectangulaire, hauteur 20 mm
■ plastique, PBT-GF20-V0
■ visualisation de la tension de service et
de l'état de commutation
■ deux sorties de commutation programmables
■ points de commutation sélectionnable
au choix dans la plage 0° à 360°
■ DC 4 fils, 10…30 VDC
■ connecteur M12 x 1

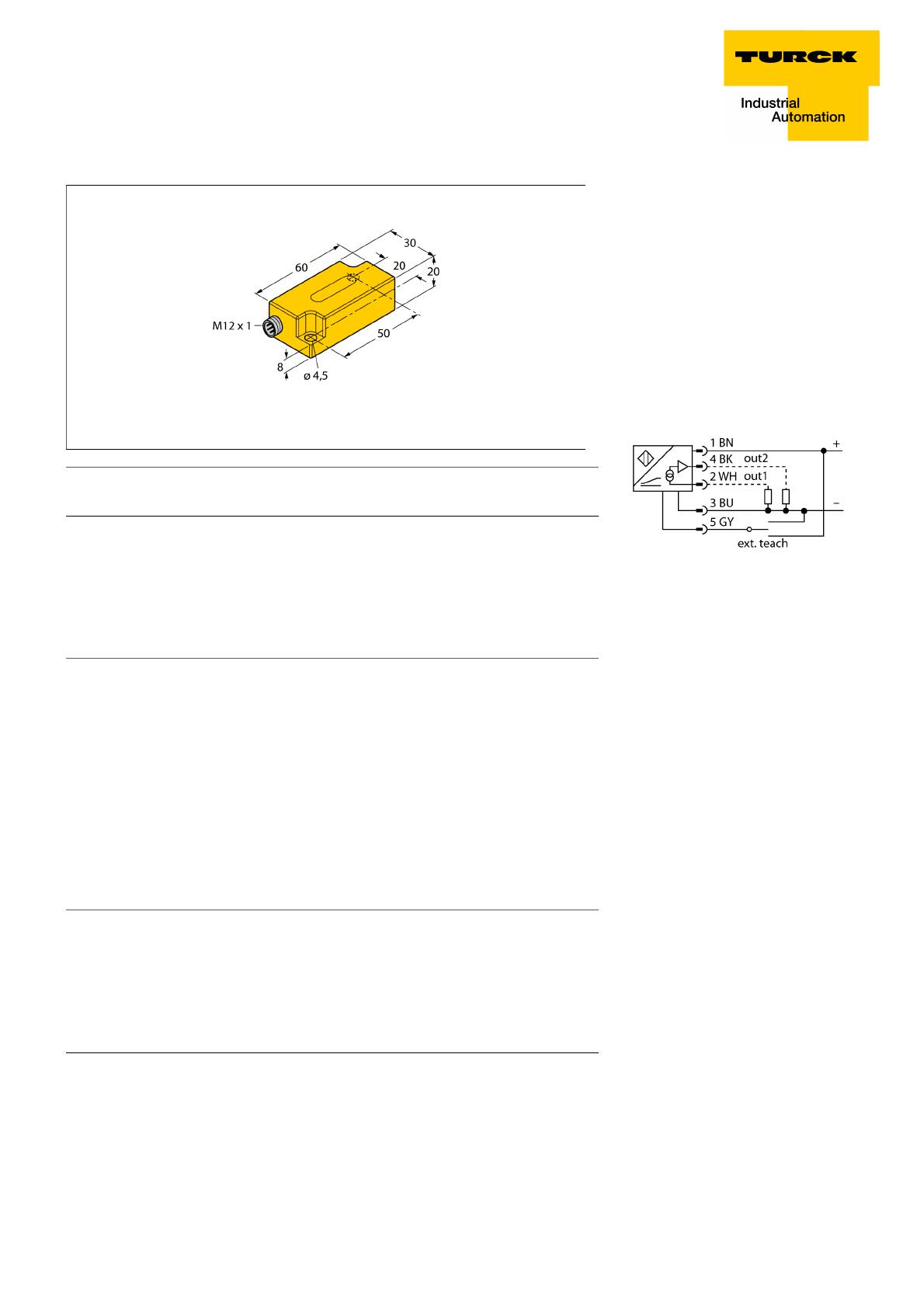

Schéma de raccordement
Type
No. d'identité
B1N360V-Q20L60-2UP6X3-H1151
1534051
Plage de mesure [A…B]
Plage de mesure axe z
Condition de montage
Reproductibilité
Précision absolue (à 25°C)
Coefficient de température typique
Résolution
Température ambiante
0…360°
0…360°
verticalement
ð 0.2 % de la valeur finale
+/- 0.5 °
0.03 °/K
ð 0.14 °
-30…+70 °C
Tension de service
Taux d'ondulation
Consommation propre à vide I0
Courant résiduel
Tension d'essai d'isolement
Courant de sortie
Retard au temps de réponse
Retard au déclenchement
Protection contre les courts-circuits
Tension de déchet à Ie
Protection contre les ruptures de câble/inversions de polarité
Fonction de sortie
10…30 VDC
ð 10 % Uss
ð 35 mA
ð 0.1 mA
ð 0.5 kV
ð 500 mA
500 ms
350 ms
oui/ thermique
ð1V
oui/ entièrement
Format
Dimensions
Matériau de boîtier
Raccordement électrique
Résistance aux vibrations
Résistance aux chocs
Mode de protection
MTTF
Rectangulaire, Q20L60
60 x 30 x 20 mm
Plastique, PC
Connecteur, M12 x 1
55 Hz (1 mm)
30 g (11 ms)
IP68/IP69K
399 Années suivant SN 29500 (Ed. 99) 40 °C
Indication de la tension de service
Indication de l'état de commutation
LEDvert
2 x LED Jaune
Principe de fonctionnement
La définition d'une inclinaison se réalise par
un détecteur semiconducteur sans usure.
édition • 2017-04-05T22:02:47+02:00
5 pôles, N.O. / N.F., 2 x PNP
protection contre l'impulsion de surtension de +Ub
jusque (Ub - 40V)
1/4
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
détecteur d'inclinaison
avec deux points d'enclenchement programmables
B1N360V-Q20L60-2UP6X3-H1151
Instructions de montage / Description
programmation des points de commutation par adaptateur d'apprentissage TX1-Q20L60
Il est possible de sélectionner au choix les points d'enclenchement et de déclenchement pendant la plage
d'inclinaison 360° totale.
Ils permettent d'apprendre les points de commutation
soit en sens horaire soit en sens antihoraire.
Positionnez le détecteur d'inclinaison à la position de
départ désirée avant de programmer les points d'enclenchement et de déclenchement. Plus de détails figurent à la page suivante. Si vous voulez programmer
vous-même le point de déclenchement, le détecteur
doit être positionné aussi à cette position. Le détecteur
doit être monté de manière qu'il est aligné verticalement.
Une autre méthode de programmation a déjà une plage
de travail programmée de 180°. Effectuer ici unique-
édition • 2017-04-05T22:02:47+02:00
ment le réglage du point d'enclenchement.
2/4
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
détecteur d'inclinaison
avec deux points d'enclenchement programmables
B1N360V-Q20L60-2UP6X3-H1151
Accessoires
Type
No. d'identi-
Dimensions
té
SG-Q20L60
6901100
boîtier de protection pour inclinomètre en boîtier Q20L60;
pour la protection contre les effets mécaniques; matériau:
édition • 2017-04-05T22:02:47+02:00
acier inoxydable
3/4
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
détecteur d'inclinaison
avec deux points d'enclenchement programmables
B1N360V-Q20L60-2UP6X3-H1151
Mode d'emploi
Application correcte
Mode d'emploi
édition • 2017-04-05T22:02:47+02:00
réglage du point de commutation comme N.O. en sens antihoraire ou comme N.F. en sens horaire
appuyer sur T1 (T2) pendant 5 secondes
LED de puissance clignote
Mettez le détecteur dans la position de départ désirée
appuyez sur T1 (T2) pendant 1 seconde (définit le début de la plage de fonctionnement)
LED de puissance et LED de sortie 1 (2) clignotent en continu
Mettez le détecteur dans la position finale désirée
appuyez sur T1 (T2) pendant 3 secondes (définit le point de déclenchement)
LED de puissance et LED de sortie 1 (2) clignotent 3 secondes et s'allument ensuite
Le mode Teach est clôturé et le détecteur opérationnel.
réglage du point de commutation comme N.O. en sens horaire ou comme N.F. en sens antihoraire
appuyer sur T1 (T2) pendant 5 secondes
LED de puissance clignote
Mettez le détecteur dans la position de départ désirée
appuyez sur T1 (T2) pendant 3 secondes (définit le début de la plage de fonctionnement)
LED de puissance et LED de sortie 1 (2) clignotent rapidement
Mettez le détecteur dans la position finale désirée
appuyez sur T1 (T2) pendant 1 seconde (définit le point de déclenchement)
LED de puissance et LED de sortie 1 (2) clignotent 3 secondes et s'allument ensuite
Le mode Teach est clôturé et le détecteur opérationnel.
réglage du point de commutation comme N.O. en sens antihoraire ou comme N.F. en sens horaire (plage de fonctionnement préréglée
180°)
appuyer sur T1 (T2) pendant 5 secondes
LED de puissance clignote
Mettez le détecteur dans la position de départ désirée
appuyez sur T1 (T2) pendant 1 seconde (définit le début de la plage de fonctionnement)
LED de puissance et LED de sortie 1 (2) clignotent en continu
appuyez sur T1 (T2) pendant 1 seconde (définit la course de détection 180° et l'hystérésis)
LED de puissance et LED de sortie 1 (2) clignotent 3 secondes et s'allument ensuite
Le mode Teach est clôturé et le détecteur opérationnel.
réglage du point de commutation comme N.O. en sens horaire ou comme N.F. en sens antihoraire (plage de fonctionnement préréglée
180°)
appuyer sur T1 (T2) pendant 5 secondes
LED de puissance clignote
Mettez le détecteur dans la position de départ désirée
appuyez sur T1 (T2) pendant 3 secondes (définit le début de la plage de fonctionnement)
LED de puissance et LED de sortie 1 (2) clignotent rapidement
appuyez sur T1 (T2) pendant 3 secondes (définit la course de détection 180° et l'hystérésis 1°)
LED de puissance et LED de sortie 1 (2) clignotent 3 secondes et s'allument ensuite
Le mode Teach est clôturé et le détecteur opérationnel.
T1 = sortie de commutation 1; T2 = sortie de commutation 2
réglages en sortie d'usine:
course de détection 180°
Hystérésis 1°
4/4
