Planning d`installation du micro-onduleur M215

Dossier technique - Europe
Planning d'installation du micro-onduleur M215

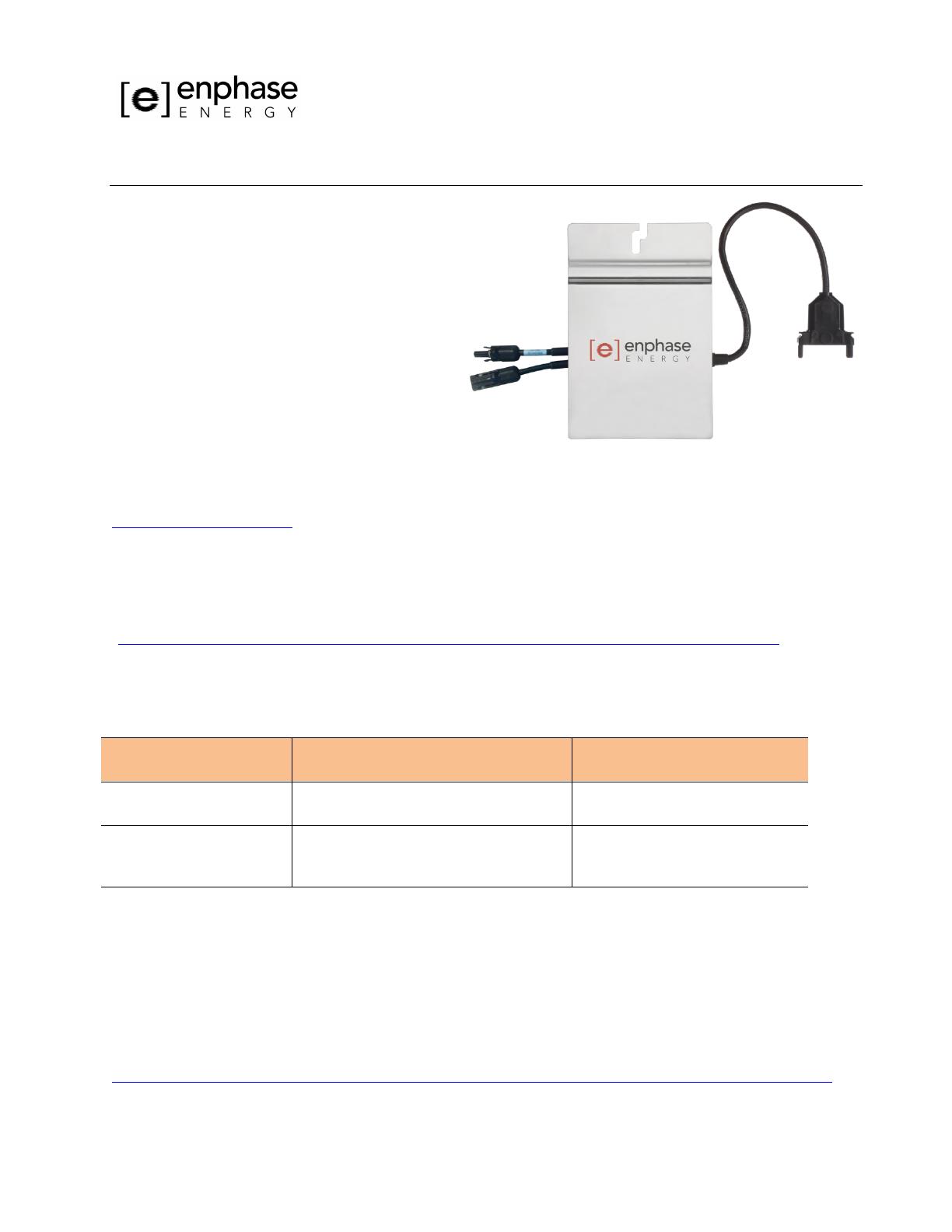

Le micro-onduleur M215
d'Enphase
Le micro-onduleur M215 est à ce jour le modèle
le plus puissant et le plus efficace d'Enphase.
Ce micro-onduleur connecté au réseau est
compatible avec la plupart des modules
photovoltaïques à 60 cellules; son installation
est en outre rapide et facile. Le micro-onduleur
fonctionne avec une tension de service de
230 VAC monophasé ou une tension de service
de 400 VAC triphasé. Les câbles Engage
doivent être commandés en fonction du type de
point de livraison du réseau public (point de
livraison du réseau public 230 VAC ou 400 VAC).
Pour des informations plus détaillées sur l'installation, reportez-vous au Manuel d'installation et
d'utilisation M215 et au Guide d'installation rapide M215, disponibles sur le site
http://www.enphase.com.
Compatibilité du micro-onduleur
Le M215 ne peut être connecté qu’à un module photovoltaïque à 60 cellules. Reportez-vous au site
(http://enphase.com/wp-uploads/enphase.com/2011/10/Enphase_Module_Compatibility_List_100711.pdf) pour
obtenir la liste des modules PV électriquement compatibles et des systèmes de support de modules PV
approuvés.
Pour garantir la compatibilité mécanique, veillez à commander auprès de votre distributeur le type de
connecteur adéquat pour le micro-onduleur et pour le module photovoltaïque.
Référence du modèle
Compatibilité électrique
Type de connecteur du
module
M215-60-230-S22-EU
Module photovoltaïque 60 cellules
Mécanisme de verrouillage
MC-4 Type 2
M215-60-230-S23-EU
Module photovoltaïque 60 cellules
Connecteur avec mécanisme
de verrouillage Tyco
Solarlock*
*Remarque : La polarité des connecteurs Tyco des modules photovoltaïques peut varier et le
connecteur positif peut être le connecteur mâle ou le connecteur femelle. Seul le MÂLE positif peut être
raccordé aux micro-onduleurs Enphase avec des connecteurs S23. Assurez-vous auprès de votre
distributeur que vous commandez le bon type de connecteur pour votre micro-onduleur et votre module
photovoltaïque.
Vous devez toujours connecter la sortie positive électriquement au module photovoltaïque à l'entrée
positive du micro-onduleur. Les modules photovoltaïques peuvent toutefois comporter des indications
bien différentes. Pour plus d'informations, reportez-vous à Connecter les micro-onduleurs à la bonne
polarité des modules PV, disponible sur le site de téléchargement d'Enphase à l'adresse
http://enphase.com/fr/files/2011/09/Enphase_Br%C3%A8ve-technique_Connecterlesmicros_bonnepolarite_Fr.pdf

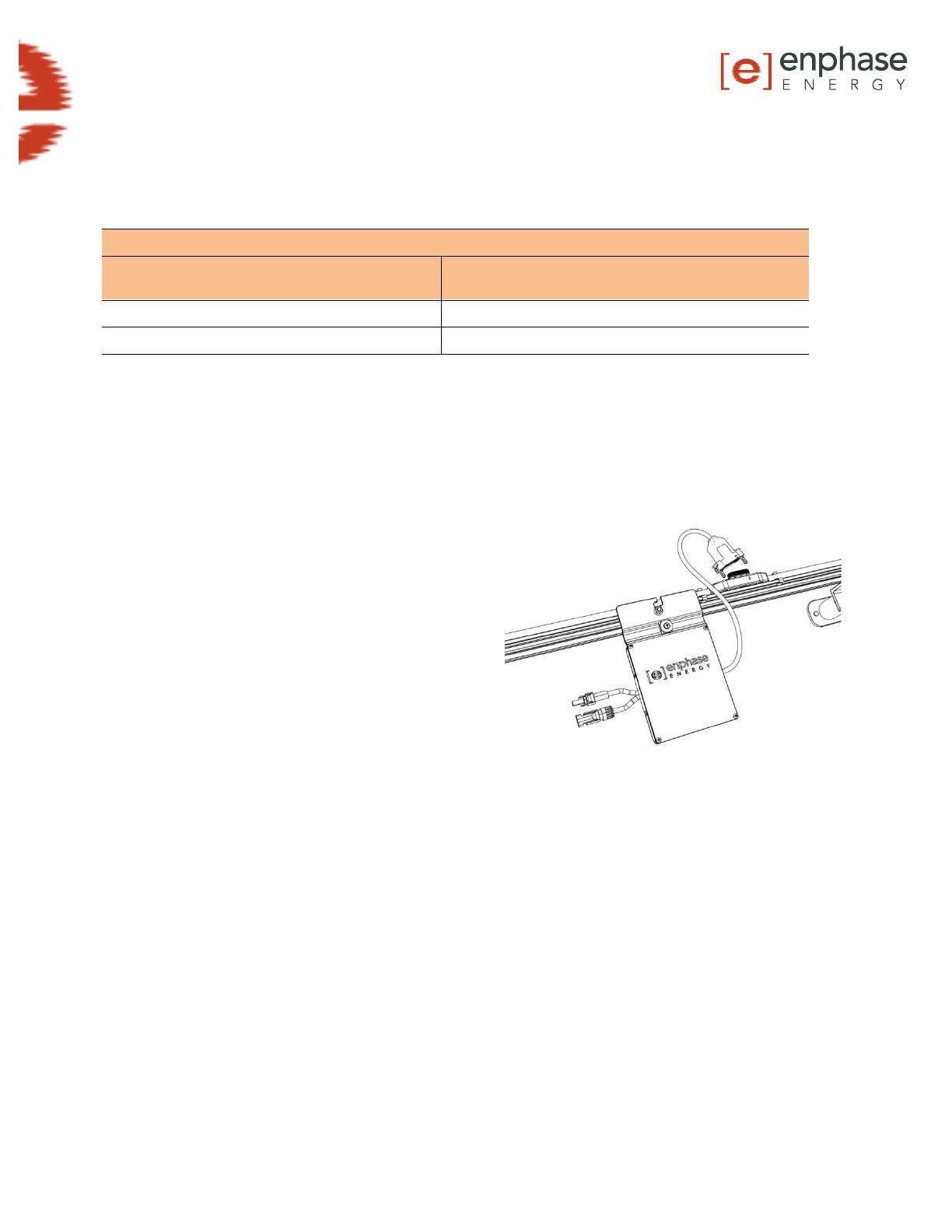

Capacité du circuit de branche
Ne dépassez pas le nombre maximal de micro-onduleurs d'un circuit de branche AC qui est indiqué dans
le tableau ci-dessous. Vous devez protéger chaque circuit de branche AC de micro-onduleur par un
disjoncteur de 20 A maximum.
Nombre maximum de M215 par circuit de branche AC 20 A.
Type de point de livraison du réseau
public
Nombre maximum de M215 par circuit de
branche AC
Alimentation monophasée 230 V AC
17
Alimentation triphasée 400 V AC
27
Le câble Engage Enphase
Le M215 est livré avec des connecteurs et des câbles DC et AC intégrés (voir l'illustration). Les
connecteurs DC permettent de connecter le module photovoltaïque, alors que le connecteur AC se
connecte directement au câble Engage. Aucun autre câblage n'est requis.
Le câble Engage a une section de 2,5 mm2, est validé pour une utilisation extérieure et comporte des
connecteurs intégrés pour micro-onduleurs. Ces connecteurs sont préinstallés tout au long du câble et
sont espacés pour s'adapter aussi bien à des
orientations portrait qu'à des orientations paysage
du module photovoltaïque.
Pour installer le câble, il suffit de le dérouler, puis de
le couper à la longueur requise. Une des extrémités
est raccordée directement dans la boîte de jonction
de la branche AC. L'autre extrémité est protégée des
agressions externes par l'utilisation d'un embout de
terminaison Enphase. Les connecteurs de câble
M215 AC sont alors branchés aux connecteurs
espacés de manière régulière comme illustré.
Le câble Enphase est disponible pour deux options
d'espacement de connecteurs et deux niveaux de
tension. En fonction des besoins de l'installateur, le câble est également disponible dans différentes
longueurs.

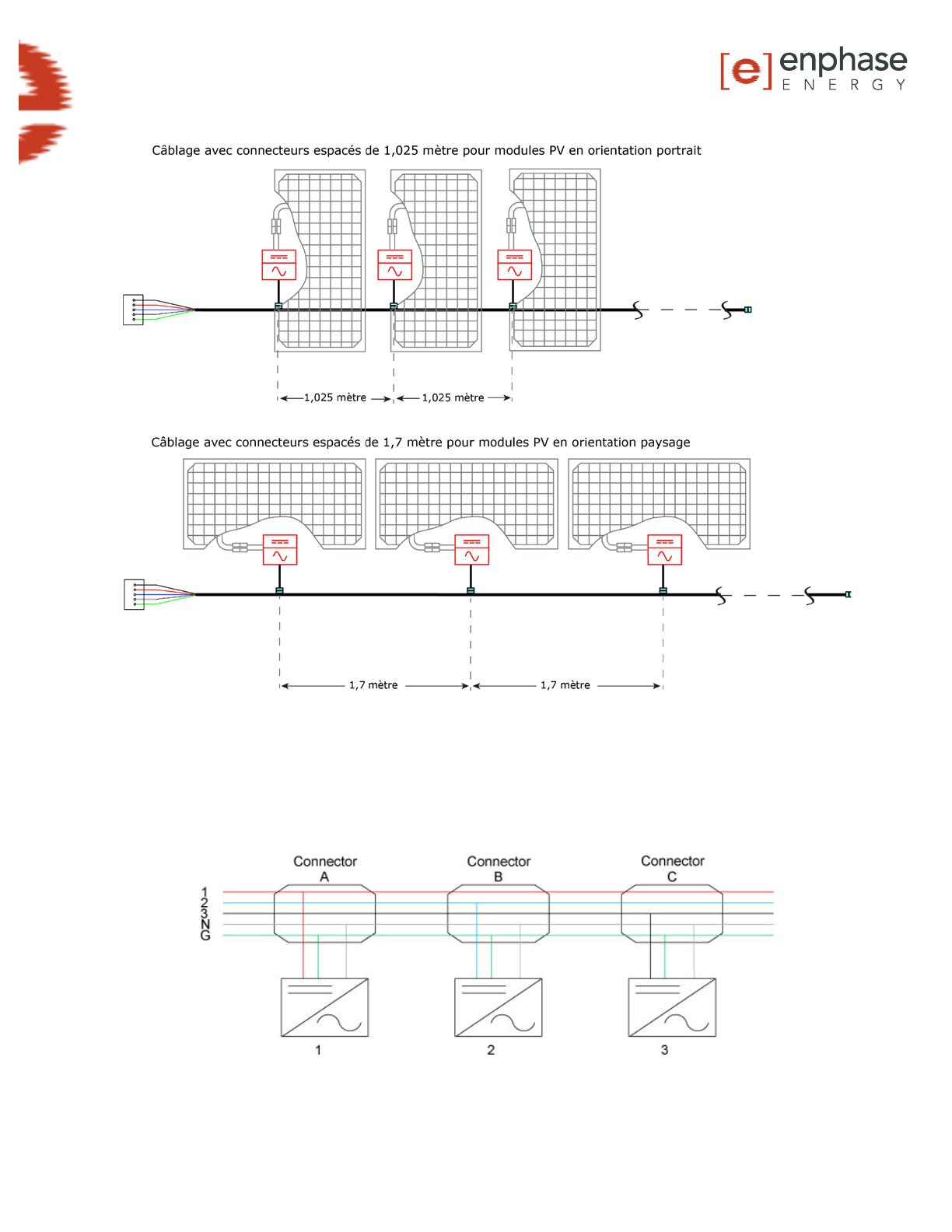

Options d'espacement des connecteurs
L'intervalle entre les connecteurs du câble peut être de 1,025 mètre ou de 1,7 mètre. L'intervalle de
1,025 mètre est le mieux adapté pour connecter des modules photovoltaïques installés en mode portrait,
tandis que celui de 1,7 mètre l'est pour les modules photovoltaïques installés en mode paysage.
Copyright Enphase Energy, Inc. 2011
2
octobre 2011
Types de tension et nombre de conducteurs
Les types de tension sont soit monophasé 230 VAC, soit triphasé 400 VAC. Tous les connecteurs de
câbles portent des étiquettes indiquant la désignation de la tension. Le câble Engage 230 VAC
comporte trois conducteurs. Le câble triphasé 400 VAC comporte cinq conducteurs. Les sorties des M215
se font sur Phase et Neutre ; aussi, pour équilibrer les phases, le câble Engage triphasé fait tourner les
conducteurs actifs, comme illustré.
Copyright Enphase Energy, Inc. 2011
3
octobre 2011
Compatibilité de systèmes photovoltaïques
Le câble Engage est compatible avec différents systèmes photovoltaïques. Pour obtenir une liste des
types de support de modules PV valides, reportez-vous au document de compatibilité de systèmes PV
(http://enphase.com/wp-uploads/enphase.com/2011/03/EnphaseAppNote_RackingCompatibility.pdf).
Options de longueurs du câble
Le câble est disponible dans des longueurs de 30 à 40 connecteurs, et selon le type de tension. Il est
possible de commander des longueurs plus importantes et de les couper. Les options de commande
possibles :
Référence du
modèle
Type de
tension/
Nombre de
connecteurs
Espacement
interconnecteur
Orientation
module
photovoltaïque
Poids
approximatif
nombre de
conducteurs
ET10-230-40
230 VAC,
3 conducteurs
40 connecteurs
1,025 m
Portrait
14,5 kg
ET17-230-40
230 VAC,
3 conducteurs
40 connecteurs
1,7 m
Paysage
20 kg
ET10-400-30
400 VAC,
5 conducteurs
30 connecteurs
1,025 m
Portrait
12,3 kg
ET17-400-30
400 VAC,
5 conducteurs
30 connecteurs
1,7 m
Paysage
17,3 kg
ET10-230BULK
230 VAC,
3 conducteurs
240 connecteurs
1,025 m
Portrait
88 kg
ET17-230BULK
230 VAC,
3 conducteurs
240 connecteurs
1,7 m
Paysage
120 kg
ET10-400BULK
400 VAC,
5 conducteurs
240 connecteurs
1,025 m
Portrait
100 kg
ET17-400BULK
400 VAC,
5 conducteurs
240 connecteurs
1,7 m
Paysage
138 kg
Copyright Enphase Energy, Inc. 2011
4
octobre 2011

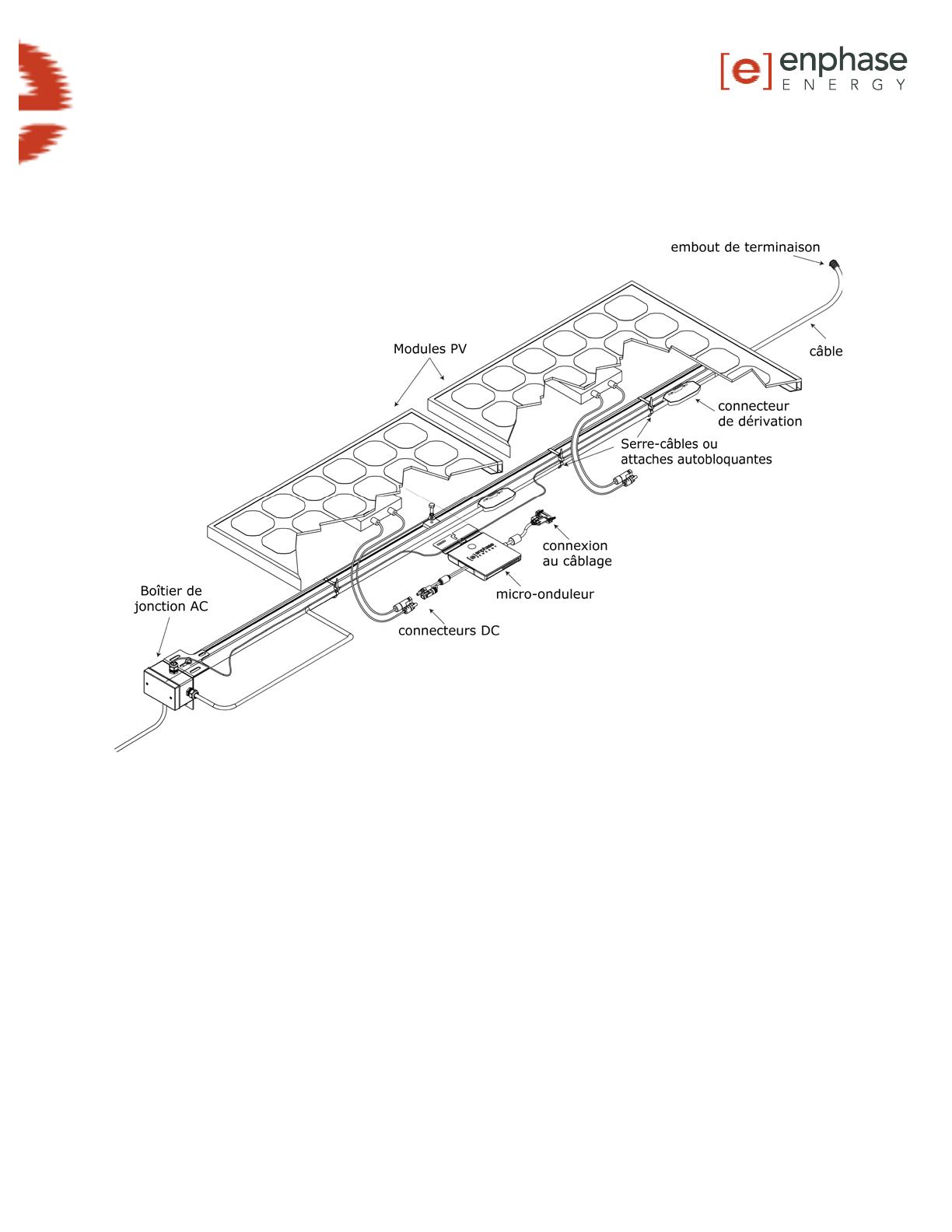

Organisation globale
Dans l'illustration ci-dessous, le micro-onduleur Enphase M215 et le câble Engage Enphase sont
accompagnés d'un support, d'un point de mise à la terre et de modules photovoltaïques.
Détermination des longueurs et types de câbles
Le système de câblage est suffisamment flexible pour s'adapter à pratiquement tous les systèmes
photovoltaïques. Pour déterminer la longueur et le type dont vous avez besoin, prenez en compte les
considérations suivantes :
•
Le nombre de micro-onduleurs Enphase à installer sur une branche AC. Soyez certain
d'attribuer le nombre correct de connecteurs, sans oublier les connecteurs supplémentaires en cas
d'intervalles vides ou de détours.
•
Un pas supplémentaire est nécessaire pour atteindre la boîte de jonction de branche AC à
partir du premier micro-onduleur. Si plus de la moitié d'un espace inter-connecteurs est
nécessaire, il est peut-être intéressant de garder libre(s) un (ou plusieurs) connecteur(s) pour couvrir
cette distance. Les connecteurs non utilisés doivent être protégés par des bouchons d’étanchéïté
Enphase.
•
Une longueur supplémentaire sera nécessaire pour atteindre une autre rangée de modules
PV. Si les modules photovoltaïques sont disposés en rangs multiples, la distance entre deux rangées
nécessitera souvent une longueur supplémentaire.
•
Rayon de courbure. Lorsque vous prévoyez d'effectuer des courbes ou des boucles, vous devez
respecter un rayon de courbure minimum de 6,7 cm.
Copyright Enphase Energy, Inc. 2011
5
octobre 2011
•
Sous-champs multiples. Le circuit terminal peut souvent être composé de plusieurs sous-champs
provenant de différents endroits. Dans ce cas, le câble est coupé pour connecter chaque souschamps; les sous-champs seront reliés ensemble en utilisant des sections de câble AC appropriées.
Le raccordement du câble Engage au câble AC s'effectue en utilisant une boîte de jonction AC
étanche, conformément à la réglementation locale en vigueur. Les connecteurs non utilisés doivent
être protégés par des bouchons d’étanchéïté Enphase.
•
Mix de modules PV orientés à la fois en mode portrait et en mode paysage. Les installations
photovoltaïques utilisent parfois des modules avec des orientations multiples (orientation en portrait
et en paysage). Trois choix sont alors possibles pour le câblage :
1.
Le câble Engage au pas de 1,025 mètre est la solution la mieux adaptée pour les modules PV
en mode portrait. Pour les modules posés en mode paysage, prévoyez un connecteur libre
entre chaque module PV pour compenser la distance supplémentaire nécessaire. Les
connecteurs non utilisés doivent être recouverts de bouchons d’étanchéïté Enphase.
2.
Le câble Engage au pas de 1,7 mètre est la solution la mieux adaptée pour les modules PV en
mode paysage. Il faut que le surplus de câble entre les modules PV posés en mode portrait
soit installé et fixé afin qu'il ne touche pas le toit. De nouveau, les connecteurs non utilisés
doivent être protégés par des bouchons d’étanchéïté Enphase.
3.
Lorsque les modules sont installés en orientations multiples, une autre solution consiste à
établir une alternance entre des câbles au pas de 1,025 et 1,7 mètre en utilisant une boîte de
jonction étanche. Cette boîte de jonction peut être installée sur le support de fixation des
modules PV.
Dimensionnement de la taille du circuit complet
Bien que le câble Engage Enphase ait été optimisé pour réduire au maximum les chutes de tension, il
reste essentiel que celles-ci soient calculées pour l'ensemble du système, depuis le champ jusqu’à
l’AGCP. Enphase recommande que la valeur totale des chutes de tension dans le câblage AC n’exède pas
1 %. Un calcul correct de la valeur des chutes de tension du système permet de réduire les problèmes de
d’élévation de tension, de diminuer la chaleur résistive au niveau des terminaux, de minimiser les pertes
de puissance et donc d'améliorer les performances du système PV.
Tous les composants du câblage de votre système participent à la valeur de la résistance globale et
doivent être intégrés aux calculs des chutes de tension. Comme toutes ces résistances sont en série,
elles s’ajoutent, participant ainsi à l'augmentation de tension de la branche AC. Pour un système
monophasé, la résistance totale est égale à deux fois la résistance unidirectionnelle. Pour un système
triphasé, les tensions et les résistances de chaque conducteur de phase doivent être calculées, puis
combinées. La section des conducteurs est en outre très importante.
La tension n’augmente pas de manière linéaire. Ainsi, la réduction du nombre de micro-onduleurs dans la
branche AC fait considérablement baisser la tension mesurée au niveau du dernier micro-onduleur d'un
circuit fermé. Un des meilleurs moyens pour réduire les élévations de tension pour un circuit complet
consiste à centrer le circuit, c'est-à-dire de le diviser en deux sous-circuits protégés par un seul
disjoncteur.
Pour de plus amples informations au sujet des variations de tension, reportez-vous à Calcul de la chute
de tension du circuit AC pour les micro-onduleurs M215 sur le site http://www.enphase.com.
Exemple d'installation : disposition et composants nécessaires, 230 VAC
Le diagramme d'installation suivant montre un exemple composé de quatre branches. La disposition
230 VAC montre quatre branches centrales composées chacune 7 micro-onduleurs. Les modules
Copyright Enphase Energy, Inc. 2011
6
octobre 2011
photovoltaïques sont placés en mode paysage. Les tableaux qui suivent le schéma répertorient les
équipements obligatoires et facultatifs.
Copyright Enphase Energy, Inc. 2011
7
octobre 2011
Pièces Enphase requises
Quantité
Description
Numéro de BC
28
Micro-onduleur M215
M215-60-230-S22-EU ou
M215-60-230-S23-EU
1 sachet
Outil de déconnexion (chaque paquet contient cinq outils)
ET-DISC-05
1 sachet
Embout de terminaison (chaque paquet contient
10 embouts)
ET-TERM-10
Câble Engage divisé en quatre longueurs :
ET17-230-BULK
1
1 sachet
1
Chaque longueur doit mesurer environ 11,9 mètres et
comporter au moins 7 connecteurs.
Bouchons d’étanchéïté (chaque paquet contient
10 bouchons) :
ET-SEAL-10
Requis uniquement si des connecteurs ne sont pas utilisés.
Les connecteurs inutilisés doivent porter ce bouchon.
Passerelle de communication Envoy avec paire de ponts
Ethernet
ENV-230-01
-OUPasserelle de communication Envoy (sans ponts)
ENV-230
Pièces non-Enphase requises
Quantité
Description
28
Modules photovoltaïques à 60 cellules
si nécessaire
Attaches autobloquantes (serre-câbles)
2
Boîtier de raccordement étanche
2
Disjoncteur Ph+N 20 A
1 (selon
réglementation
en vigueur)
Protection différentielle haute sensibilité (30 mA)
1
AGCP 15/90 différentiel 500 mA
1 (selon
réglementation
en vigueur)
Périphérique de protection contre la foudre
Selon besoin
Câblage AC
selon
réglementation
en vigueur
Conducteur de mise à la terre – Equipotentialité des masses
Si nécessaire
Clé dynamométrique, bornes de jonction, clés pour assembler le matériel
Si nécessaire
Clé ajustable ou clé plate (pour les bouchons d'embout de terminaison)
Si nécessaire
Miroir d'inspection
(pour voir les voyants lumineux situés sous les micro-onduleurs)
Copyright Enphase Energy, Inc. 2011
8
octobre 2011
