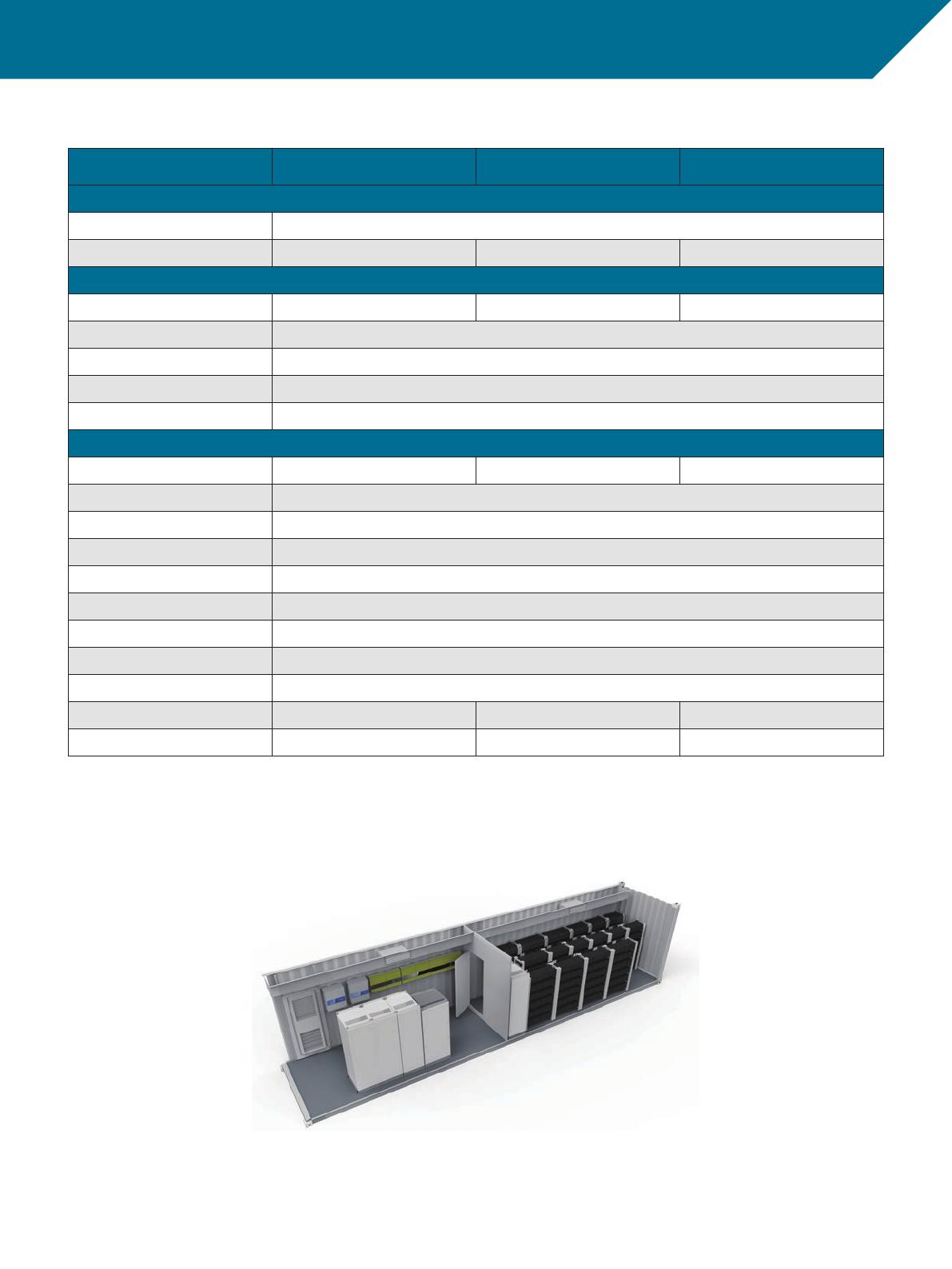

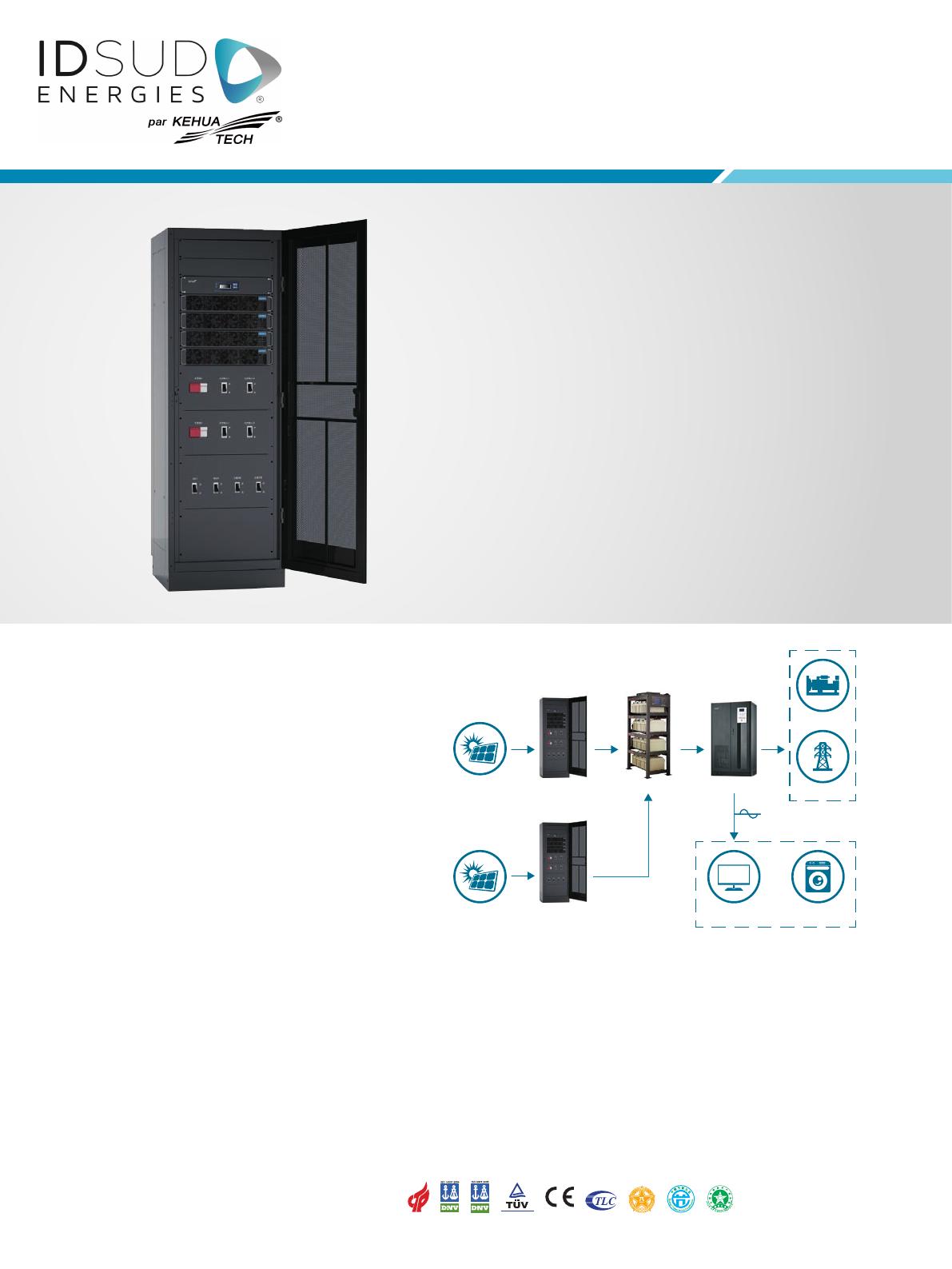

FR PHOTOVOLTAÏQUE Contrôleur solaire MPPT Série SPC (64 - 116 kW) » Rendement élevé, jusqu'à 98,4% » Conception modulaire » Technologie intégralement numérique Facilité d'utilisation • Appareillages DC intégrés • Conception modulaire • Maintenance facilité Générateur Performance Large plage de tension d'entrée Fonction MPPT pour optimiser le fonctionnement Rendement maximal de 98,4% Charge de la batterie intelligente, permettant d'optimiser la durée de vie de la batterie • Large plage de température de fonctionnement, de -25 °C à +55 °C Champ PV Contrôleur MPPT Champ PV Contrôleur MPPT • • • • Batterie Onduleur Réseau Utilisation Fiabilité élevée Interface ergonomique • DSP intégrés, technologie intégralement numérique • Conception modulaire redondante N+X • Onduleur intégré (en option) • Ecran LCD indiquant les données de production et l'état du système • Communication RS485/RS232 • Contacts secs, possibilité de commander le démarrage d'un groupe électrogène. • Ecran tactile (en option) Réseau d'alimentation écologique Contrôleur solaire MPPT Série 220 V / 348 V / 384 V Caractéristiques des armoires modulaires Modèle Entrée PV Sortie batterie SPC384300-M SPC348300-M SPC220300-M Tension d'entrée PV (V) 420 ~ 850 420 ~ 850 270 ~ 550 Plage de tension MPPT (V) 500 ~ 700 440 ~ 700 270 ~ 430 Courant PV max. (A) 240 240 240 Puissance PV nominale (kW) 29 × 4 26 × 4 16 × 4 Plage de tension batterie (V) 336 ~ 464 304 ~ 420 189 ~ 260 Tension batterie nominale (V) 384 348 220 Courant de charge nominal (A) 300 Température de fonctionnement (°C) -20 ~ +55 Altitude (m) 3000m Indice de protection IP20 Dimensions (L x l x h) (mm) 600 × 600 × 1800 Divers Caractéristiques des modules MPPT Modèle SPC384300-M SPC348300-M SPC220300-M 420 ~ 850 420 ~ 850 270 ~ 550 Tension d'entrée PV (V) Plage de tension MPPT (V) Entrée PV 270 ~ 430 Courant PV max. (A) 60 60 60 Puissance PV nominale (kW) 29 26 16 Précision du MPPT Sortie batterie Divers ≥ 99,5 Plage de tension batterie (V) 336 ~ 464 304 ~ 420 189 ~ 260 Tension batterie nominale (V) 384 348 220 Courant nominal (A) 75 75 75 Rendement max. du module ≥ 98,5 ≥ 98,4 ≥ 98,0 Tension d'ondulation max. ≤ ±1,5 Consommation (W) 12 Consommation en veille (W) 0 Courant inverse (A) 0 Refroidissement par air forcé Bruit (dB) ≤ 60 Dimensions (L x l x h) (mm) 440 × 430 × 89 (2U) • Les spécifications peuvent changer sans préavis de notre part IDSUD Energies Version No.: 20160615-01-1500 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Convertisseur de stockage triphasé Série PCS (100 - 500 kVA) » Régulation de la tension du réseau » Lissage des pointes de consommation » Alimentation secourue » Stockage d'énergie renouvelable Fiabilité élevée Plateforme de monitoring Centre de contrôle • Dissipateur thermique performant • Technologie IGBT en parallèle • Conception en redondance avec deux circuits de puissance en parallèle • Condensateurs à couches minces du bus DC pour prolonger la durée de vie du système • Contrôle intelligent des ventilateurs Réseau Efficacité élevée • • • • Rendement jusqu'à 99% Grande adaptabilité à l'environnement Fonction LVRT Large plage de tension et de fréquence de fonctionnement Onduleur SPI Onduleur SPI Champ PV Champ PV Convertisseur PCS Convertisseur PCS Valeurs ajoutées • • • • Programmation horaire du support au réseau Conteneur pour une utilisation extérieure (en option) Fonctionnement en parallèle possible Transformateur d'isolement intégré Réseau d'alimentation écologique Puissance Batterie Lithium Batterie Plomb-Carbone Communication Convertisseur de stockage triphasé Caractéristiques techniques Modèle PCS100K-A PCS250K-A PCS500K-B Entrée Plage de tension batterie (V) 500 ~ 850 Courant max. (A) 245 600 1200 250 500 Sortie Puissance nominale (kVA) 100 Tension nominale (V) 400 V Fréquence nominale (Hz) 50 / 60 THDi < 3% Facteur de puissance (cos ϕ) 0,99 Divers Rendement max. 95,5% 98,0% Bruit (dB) < 65 Température de fonctionnement (°C) -25 ~ +55 Humidité 0 ~ 95% Refroidissement par air forcé Altitude (m) < 3000 m Affichage Ecran tactile Communication RS485 Indice de protection IP20 99,0% Dimensions (L x l x h) (mm) 800 × 800 × 2000 avec transformateur 1000 × 800 × 2000 avec transformateur 1100 × 800 × 2000 avec transformateur Poids (kg) 1000 1400 2000 • Les spécifications techniques peuvent changer sans préavis de notre part Conteneur de stockage d'énergie IDSUD Energies Version No.: 20151228-01-1500 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur central Série SPI (10 - 630 kW) » Rendement élevé, jusqu'à 99% » Fiabilité élevée, avec un DSP intégré » Compatibilité élevée grâce à un transformateur en sortie Fiabilité élevée • Transformateur d'isolation en sortie (SPI-A) • Interface protégée contre l'eau, la poussière et la corrosion • Technologie avec contrôle par DSP • Protection anti-îlotage (selon DIN VDE 0126-1-1) • Fonction LVRT, grande adaptabilité au réseau électrique Champ PV Boîte de jonction Conteneur 1MW Transformateur Réseau Réseau Champ PV Efficacité élevée Boîte de jonction Distribution DC Onduleur Distribution AC • Rendement maximal de 99% • Rendement MPPT supérieur à 99% Transformateur Gestion intelligente • Contrôle de la puissance active et réactive • Ajustement automatique du facteur de puissance Conception pratique • Compartiment de connexion facile d'accès • Armoire compacte, légère et facile à installer Réseau d'alimentation écologique Champ PV Boîte de jonction Distribution DC Valeurs ajoutées • • • • • Logiciel de gestion fournit Boîte de jonction PV (série SPB) Possibilité d'augmenter la protection IP Protection anti-reflux Possibilité d'adaptation des conduits d'aération sur mesure Onduleur Distribution AC Onduleur central Série SPI (10 - 630 kW) Spécifications techniques Modèle SPI10K-A SPI20K-A SPI30K-A SPI50K-A SPI100K-A SPI250K-A SPI500K-B SPI630K-B Entrée DC Puissance PV max. (kW) 11 22 Tension max. PV en circuit ouvert (V) Courant PV max. (A) 33 55 110 275 550 880 24.5 49 1000 94 125 245 600 450 ~ 850 Plage d'entrée MPPT (V) 700 1200 520 ~ 850 1400 500 ~ 850 Sortie AC Puissance nominale (kW) 10 20 30 50 Tension nominale (V) 100 380 Plage de tension acceptée (V) 310 ~ 450 Fréquence nominale (Hz) 50 / 60 Taux de distorsion harmonique total 250 < 2,6% < 2,5% < 2,4% < 2,6% < 2,4% < 3% 500 630 270 / 315 315 < 3% < 3% > 0,99 > 0,99 (à puissance max.) Rendement Rendement max. 94,8% 95,1% 95,4% 96,2% 96,6% 98,2% 99,0% 99,0% Rendement européen 94,1% 94,6% 94,8% 95,7% 96,2% 97,8% 98,8% 98,8% Divers Indice de protection IP20 Température de fonctionnement -25 °C ~ +55 °C -25 °C ~ 45 °C 0 ~ 95%, sans condensation Humidité < 2000 m Altitude < 3000 m Protections Surtension en entrée et sortie, surchauffe, anti-îlotement Ports de communication RS485 / Ethernet (optionnel) / GPRS (optionnel) Dimensions (L x l x h) (mm) 800 × 800 × 1800 Poids (kg) 210 238 480 510 1000 × 800 × 2000 1100 × 800 × 2000 2000 × 800 × 2000 1500 1000 1600 750 • Les versions 120/208 V et 277/480 V sont disponibles sur demande pour le marché américain. • Les caractéristiques peuvent changer sans signalement de notre part. IDSUD Energies Version No.: 20160615-01-1500 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur triphasé off-grid Série SPO (10 - 630 kVA) » Rendement élevé, jusqu'à 95% » Rendement en mode ECO supérieur à 99% » Adaptation à la charge grâce à un transformateur d'isolement en sortie » Possibilité de personnalisation Fiabilité élevée • Transformateur d'isolement en sortie • Conduit indépendant de refroidissement par air • Architecture redondante N + X Excellent Performance: Générateur Champ PV Contrôleur MPPT Onduleur • Plage de fonctionnement en tension et fréquence très large • Double DSP et des contrôles entièrement numériques • Autorise un fonctionnement avec trois phases totalement déséquilibrées Réseau Rendements élevés Utilisation Batterie • Rendement de l'onduleur supérieur à 95% • Rendement en mode ECO supérieur à 99% Valeurs ajoutées Gestion intelligente • Interface ergonomique avec un écran tactile 10'' • Communication RS232/RS485 • 8 + 6 contacts secs Réseau d'alimentation écologique • Conception personnalisable • Compatible avec l'armoire batterie intelligente MMBM • Possibilité d'augmenter la protection IP Onduleur triphasé off-grid Caractéristiques techniques Modèle 10K 20K 30K 40K 50K 60K 80K 100K 120K 160K 200K 300K 400K 500K Entrée 348 Tension nominale batterie (V) 384 Sortie Puissance nominale (kVA) 10 20 30 40 50 60 80 100 120 160 200 Phases Triphasé avec neutre Tension nominale (V) L-N: 230 L-L: 400 (200, 208, 220 disponibles sur demande) Fréquence nominale (Hz) 50 ±0,2% Taux de distorsion harmonique Pur sinus, < 3% (charge linéaire) Rendement max. 95% Capacité de surcharge 125% pendant 10 minutes, 150% pendant 1 seconde Ecran LCD Tension et fréquence de sortie, tension batterie, courant d'entrée, courant de sortie Affichage LED Etat de l'onduleur, indication d'erreur, surcharge 300 400 500 RS232, RS485, contacts secs Protections Court-circuit en sortie, surcharge, surchauffe, tension basse batterie, tension ou fréquence en sortie incorrecte Indice de protection IP20 Bruit (dB) < 65 Refroidissement Par air forcé Température de fonctionnement (°C) -20 °C ~ +40 °C Humidité 0 ~ 95%, sans condensation Dimensions (L × l × h) (mm) Poids (kg) 500 × 800 × 1180 195 240 290 800 × 800 × 1600 450 470 1000 × 800 × 1800 1000 × 800 × 1800 1400 x 1000 x 1850 1600 × 1000 × 1850 3000 x 1000 x 1800 690 775 1280 1830 4500 490 725 980 2050 • Les spécifications techniques peuvent changer sans préavis de notre part IDSUD Energies Version No.: 20160615-01-1500 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur off-grid Série SPO-B (sans transformateur) » Adapté pour alimenté des moteur » Architecture modulaire avec racks » Conçu selon les normes pour alimentations télécom Facile à utiliser • Peut démarrer des moteurs, comme une pompe pour climatiseur • Architecture modulaire, pour une maintenance facilité et une haute fiabilité • Modules racks Champ PV Contrôleur MPPT Onduleur Excellentes performances • Conçu selon les normes d'alimentation télécom • Grande capacité de surcharge Utilisation Batterie Fiabilité élevée Interface ergonomique • Fonctions de protections intégrées • Architecture en redondance N+1 • Connexion / Déconnexion des modules à chaud • Composants IGBT de haute qualité • Plus de 16 années d'expériences dans le domaine des télécom • Contacts secs (DB9) et port de communication RS232 • Facile d'utilisation • LED de statut de l'onduleur • Boîtier élégant Réseau d'alimentation écologique Onduleur off-grid Série SPO-B (sans transformateur) Caractéristiques Modèle SPO1000-B SPO2000-B SPO3000-B SPO6000-B SPO9000-B SPO12000-B 100 150 200 6000 / 4200 9000 / 6300 12000 / 8400 Entrée Courant nominal (A) 17 34 50 Tension nominale batterie (V) 48 Plage de tension batterie (V) 40 ~ 57 Sortie Puissance nominale (VA / W) 1000 / 700 2000 / 1400 Tension nominale (V) Courant nominal (A) 3000 / 2100 220 / 230 / 240 ±1% (110 / 120 / 127 disponibles sur demande) 4,5 9,0 13,6 37,3 40,9 Fréquence nominale (Hz) 50 ±1% Distorsion harmonique totale THD < 3 (charge linéaire) Facteur de puissance 0,7 Capacité de surcharge 105% ~ 125% pendant 80 secondes, 126% ~ 150% pendant 1 seconde Rendement 83% 88% Facteur de crête 54,5 87% 3:1 Divers Indice de protection IP20 Température de fonctionnement -20 °C ~ +40 °C Humidité 0 ~ 95% Dimensions (L x l x h) (mm) 440 x 286 x 1U Poids (kg) 5 445 x 335 x 445 440 x 358 x 2U 9,5 Communication 13,5 32 41 49 RS232 • Les caractéristiques peuvent changer sans préavis de notre part. IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur PV on-grid monophasé Série SPI-A » Rendement supérieur à 94% (onduleur avec transformateur) » Large plage de tension d'entrée » Technologie intégralement numérique Facile d'utilisation Compteur d'énergie production • Ecran LCD • Boîtier IP65 pour une utilisation en extérieur Excellentes performances • • • • • • Champ PV Facteur de puissance supérieur à 0,99 Large plage de tension en entrée Fonction MPPT Rendement supérieur à 94% Architecture avec transformateur Large plage de température de fonctionnement, de -20 °C à +60 °C Fiabilité élevée • • • • Utilise des composants de haute qualité Protection conforme à la norme DIN VDE0126-1-1/A1 Limitation automatique de la puissance pour protéger l'onduleur Alarme et protection contre les surtensions en entrée Réseau d'alimentation écologique Compteur d'énergie consommation Onduleur Utilisation Réseau Onduleur PV on-grid monophasé Caractéristiques Modèle SPI1500-A SPI2000-A SPI3000-A SPI4000-A SPI5000-A SPI6000-A 4400 5500 6600 Entrée Puissance PV max. (W) 2200 1650 Tension PV max. (V) Courant PV max. (A) 3300 450 600 8 6 Plage de tension MPPT (V) 12 16 24 20 200 ~ 420 Nombre d'entrées PV 287 ~ 580 1 2 4 Sortie Puissance nominale (W) 1500 2000 3000 4000 5000 6000 Puissance max. (W) 1650 2150 3200 4300 5400 6400 Tension nominale (V) 230 Fréquence nominale (Hz) 50 Taux de distorsion harmonique total ≤ 3% (à puissance nominale) Facteur de puissance > 0,99 (à puissance nominale) Rendement Rendement max. ≥ 94% Rendement européen ≥ 93% Divers Indice de protection Face avant : IP65 / Dissipateur thermique : IP54 Plage de température de fonctionnement -25 °C ~ +60 °C Humidité 0 ~ 95% Protections Surtension en entrée, surchauffe, anti-îlotement Communication RS232 / RS485 Dimensions (L x l x h) (mm) 480 x 410 x 220 385 x 520 x 250 480 x 620 x 280 Poids (kg) 28 42 66 • Les caractéristiques peuvent changer sans préavis de notre part. IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur PV on-grid monophasé » Rendement supérieur à 97% (onduleur sans transformateur) » Architecture modulaire » Technologie intégralement numérique Facile d'utilisation Compteur d'énergie production • Ecran LCD • Boîtier IP65 pour une utilisation en extérieur Excellentes performances • • • • • • Champ PV Facteur de puissance supérieur à 0,99 Large plage de tension en entrée Fonction MPPT Rendement supérieur à 97% Architecture sans transformateur Large plage de température de fonctionnement, de -20 °C à +60 °C Fiabilité élevée • • • • Utilise des composants de haute qualité Protection conforme à la norme DIN VDE0126-1-1/A1 Limitation automatique de la puissance pour protéger l'onduleur Alarme et protection contre les surtensions en entrée Réseau d'alimentation écologique Compteur d'énergie consommation Onduleur Utilisation Réseau Onduleur PV on-grid monophasé Caractéristiques Modèle SPI1500-B SPI2000-B SPI3000-B SPI4000-B SPI4600-B 3500 4600 5200 20 22 Entrée Puissance PV max. (W) 1800 2400 Tension PV max. (V) Courant PV max. (A) 500 9 11 Plage de tension MPPT (V) 14 150 ~ 450 Nombre d'entrées PV 1 2 Sortie Puissance nominale (W) 1500 2000 3000 4000 4600 Puissance max. (W) 1650 2200 3300 4400 5060 Tension nominale (V) 220 / 230 / 240 (110 / 120 / 127 disponibles sur demande) Fréquence nominale (Hz) 50 / 60 Taux de distorsion harmonique total ≤ 3% (à puissance nominale) Facteur de puissance > 0,99 (à puissance nominale) Rendement Rendement max. ≥ 97,2% Rendement européen ≥ 96,3% Divers Indice de protection IP65 Plage de température de fonctionnement (°C) -20 ~ +60 Humidité 0 ~ 95% Protections Surtension en entrée, surchauffe, anti-îlotage Communication RS485 Dimensions (L x l x h) (mm) 335 x 410 x 150 410 x 510 x 160 Poids (kg) 15 24 • Les caractéristiques peuvent changer sans préavis de notre part. IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur PV on-grid triphasé Série SPI20K-B » Rendement élevé jusqu'à 98,4% » Modes de communication avancés » Composants de haute qualité Compteur d'énergie production Rendement élevé • • • • Large plage de fonctionnement MPPT Rendement max. 98.4% (sans transformateur) 2 MPPT indépendants et 6 entrées PV Algorithme MPPT précis jusqu'à 99,9% Champ PV Compteur d'énergie consommation Onduleur Excellentes performances Utilisation • Facteur de puissance paramétrable (0,8 en avance ~ 0,8 en retard) • Fonction LVRT et protection DIN VDE0126-1-1/A1 • Boîtier IP65 pour une installation extérieure • Large plage de température de fonctionnement • Faible émission de bruit grâce à un refroidissement passif Fiabilité élevée Interface ergonomique • Utilisation de composants de haute qualité • Protection contre les inversions de polarité en entrée et contre les court-circuits en sortie • Protection contre les fuites de courants • Protections contre la foudre côtés AC et DC • Ecran LCD 3,5" • Ports de communication RS485 / Wi-Fi / SNMP / USB (en option) • Mise en route de l'installation très facile • Montage mural Réseau d'alimentation écologique Réseau Onduleur PV on-grid Série SPI20k-B Caractéristiques Modèle SPI20K-B Entrée Puissance PV max. (WC) 22 000 (11 000 par MPPT)) Tension PV max. (V) 1000 Tension de démarrage (V) 280 Plage de tension de fonctionnement (V) 320 ~ 1000 Plage de tension à puissance max. (V) 480 ~ 800 Nombre de MPPT 2 Nombre max. de branches PV par MPPT 3 Courant PV max. (A) 30 Courant max. par connecteur (A) 12 99,90% Sortie Puissance nominale (W) 20 000 Courant max. (A) 30,5 Tension nominale (V) 380 / 400 Type de sortie Triphasé avec neutre Fréquence nominale (H) 50 / 60 < 3% (à la puissance nominale) Fuite de courant côté DC (mA) < 155 >0.8 en avance ~ 0.8 en retard (0,99 à la puissance nominale) Système Rendement max. 98,30% Rendement européen 98,00% 5 Consommation nocturne (W) 0 Affichage Ecran LCD couleur 3,5" Communication RS485 (USB, SNMP et WiFi en option) Type de connecteur DC MC4 Type de connecteur AC Protections Protection anti-îlotement (DIN VDE0126-1-1/A1) Oui Fonction LVRT Oui Protection contre l'inversion de polarité côté DC Oui Protection contre les court-circuits en sortie Oui Protection contre les fuites de courant Oui Inter-sectionneur DC Oui (en option) Fusible DC Non Protection contre les surintensités Oui Détection contre les défauts PV Oui (en option) Protection parafoudre côté DC Oui Protection parafoudre côté AC Oui Alarme et protection contre le surchauffe Oui Divers Dimensions (L x l x h) (mm) 510 x 630 x 265 Méthode de fixation Fixation murale Poids (kg) 45 (version avec ventilateur) 60 (version avec dissipateur thermique) IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Chargeur de batterie PV Série SPC048 » Fonction MPPT » Architecture modulaire pour faciliter la maintenance » Facilement intégrable dans une armoire de puissance Excellentes performances • Technologie avec contrôle par DSP • Fonction MPPT pour récupérer le maximum d'énergie des panneaux photovoltaïques • Faible pertes de puissance, consommation nulle durant la nuit • Large plage de tension d'entrée • Large plage de température de fonctionnement Champ PV Chargeur PV Onduleur Fiabilité élevée • Architecture modulaire pour faciliter la maintenance et l'évolution du système • Alarmes et protections intégrées • Circuits imprimés tropicalisés Gestion intelligente • Sorties pour charges prioritaires et secondaires • Port de communication RS485/RS232 • Sorties par contacts secs disponibles • Gestion intelligente de la charge de la batterie, améliorant sa durée de vie Réseau d'alimentation écologique Utilisation Batterie Chargeur de batterie PV Série SPC048 Caractéristiques du chargeur Modèle SPC048100-M SPC048150-M SPC048200-M Nombre de modules MPPT 2 modules MPPT 50A 3 modules MPPT 50A 4 modules MPPT 50A Nombre d'entrées PV 2 branches PV 3 branches PV 4 branches PV Courant PV max. (A) 2 x 40 3 x 40 4 x 40 Plage de tension PV (V) 50 ~ 150 Courant batterie max. (A) 200 Courant sortie max. (A) Sortie principale : 63 + 50 + 32 + 20 Sortie secondaire : 63 + 50 + 32 + 20 Plage de tension batterie et sortie (V) 44,0 ~ 58,0 (valeur typique : 54,0) Courant de sortie max. des modules MPPT (A) 100 150 200 Rendement ≥ 95% ≥ 95% ≥ 95% Indice IP IP20 Température de fonctionnement -20 °C ~ 55 °C (baisse des performances au-delà de 40°C) Température de stockage -40 °C ~ +70 °C Humidité 5% ~ +95% Altitude (m) < 5500 m (baisse des performances au-delà de 3000 m) Dimensions (L x l x h) (mm) 487 x 426,3 x 352,5 Caractéristiques du module MPPT Module Caractéristiques Capacité (A) 50 Plage de tension PV (V) 50 ~ 150 (tension max en circuit ouvert : 150) Courant PV max. (A) 40 Plage de tension batterie (V) 44,0 ~ 58,0 (valeur typique : 54,0) Courant de sortie max. (A) 50 Précision du MPPT > 99% Rendement max. ≥ 95% Consommation en veille (W) <5 Refroidissement Ventilation forcée Bruit (dB) < 60 Installation Connexion / Déconnexion à chaud Indice de protection IP20 Température de fonctionnement -20 °C ~ +55°C Température de stockage -40 °C ~ +70 °C Humidité Altitude (m) < 5500 m (baisse des performances au-delà de 3000 m) Dimensions (L x l x h) (mm) 108,5 x 362,8 x 111 • Les spécifications techniques peuvent changer sans préavis de notre part IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur off-grid avec chargeur Série KI-B (1,5 - 10 KVA) » Large plage de tension d'entrée » Courant de charge de la batterie paramétrable » Gestion du démarrage du groupe électrogène » Paramétrable en mode AC ou PV Excellentes performances • Onduleur pur sinus • Courant de charge de la batterie paramétrable avec l'écran LCD • Large plage de tension d'entrée • Gestion du démarrage du groupe électrogène paramétrable • Paramétrable en mode AC ou PV • Rendement jusqu'à 95% Haute fiabilité 1. Utilisation en UPS 2. Solution solaire avec groupe électrogène Champ PV Réseau Contrôleur MPPT Onduleur Utilisation Générateur Onduleur • Boîtier IP31 • Transformateur d'isolation • Technologie de contrôle par DSP Batterie Utilisation 3. Solution solaire avec le réseau de distribution Ergonomique • • • • Ecran LCD tactile Système de fixation murale Gestion intelligente de la batterie Port de communication RS232 Batterie Champ PV Contrôleur MPPT Onduleur Utilisation Réseau Batterie Réseau d'alimentation écologique Onduleur / Chargeur off-grid Série KI-B (1,5 - 10 KVA) Applications Alimentation de secours commerciale Modèle KI1500L Système photovoltaïque avec stockage d'énergie KI2500L Alimentation pour station télécom isolée KI3500L KI6000L KI10000L Entrée 150 - 285 50 ±5% Sortie 1200 8000 230 ±10% 50 ±0,5% (mode batterie) Pur sinus, THD ≤ 3% (charge linéaire) 85% 90% 95% 6 (typique) Batterie Tension batterie (V) 24 48 96 External 40 (paramétrable) 50 (paramétrable) 75 (paramétrable) Alarme automatique et état de batterie Divers RS232 Ecran LCD (fréquence, tension, charge, tension batterie, LED de statut Surcharge, anomalie en entrée, sous-tension/surtension batterie, erreur interne Sous-tension/surtension batterie, surcharge, surchauffe, court-circuit < 55 Indice de protection < 60 IP31 -20 °C ~ +60 ºC (baisse des performances au-delà de 40 ºC ) 0 ~ 95%, sans condensation Poids (kg) Dimensions (L x l x h) (mm) 34 41 450 x 290 x 288 50 56 450 x 288 x 500 100 720 x 288 x 500 • Les caractéristiques peuvent changer sans préavis de notre part. IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Onduleur off-grid monophasé Série SPO11 » Double isolation en entrée et sortie » Architecture redondante N+X » Entrée AC monophasée ou triphasée Facile d'utilisation • Appareillages DC et AC intégrés • Accès frontal pour faciliter la maintenance Générateur Champ PV Contrôleur MPPT Onduleur Excellentes performances Réseau • Technologie parallèle sans maître/esclave • Gestion intelligente de la charge de la batterie pour améliorer sa durée de vie • Large plage de température de fonctionnement, de -25 °C à +55 °C Utilisation Batterie Interface ergonomique Fiabilité élevée • Ecran LCD avec affichage des données et journal d’événements • Ports de communication RS485 / RS232 • Contacts secs pour gérer des alarmes • Ecran tactile pour une interface encore plus ergonomique (optionnel) • • • • Réseau d'alimentation écologique Utilise des DSP de haute qualité Entrée et sortie isolée Architecture redondante N+X, réduisant les taux de panne Fonctions de protection intégrées Onduleur off-grid monophasé Caractéristiques Modèle SPO1110 SPO1120 SPO1130 SPO1140 SPO1150 SPO1160 Entrée Tension nominale batterie (V) 220 Sortie Puissance nominale (kVA / kW) 10 / 8 20 / 16 30 / 24 40 / 32 Tension nominale (Vac) 220 ±2% Fréquence nominale (Hz) 50 ±1% (mode batterie) Taux de distorsion harmonique total THD ≤3% (charge linéaire) Temps de transfert (ms) 0 Rendement batterie/onduleur ≥ 90% (100% avec une charge linéaire) Capacité de surcharge 105% pendant 10 minutes, 125% pendant 1 minute Type de jonction des câbles Borniers Partage de courant ≤5% (mode parallèle uniquement) 50 / 40 60 / 48 Divers Bypass de maintenance Disponible pour l'onduleur seul, désactivé en mode parallèle Autonomie de la batterie Paramétrable Architecture en parallèle Mise en parallèle à volonté / Architecture redondante N+1 Affichage LCD Tension, courant, fréquence, tension batterie LED de statut Etat de fonctionnement du système Surcharge, batterie faible, erreur interne Communication RS232, RS485, contacts secs Protections Soust-tension batterie, surcharge, surchauffe, court-circuit, surtension en sortie Protection contre la foudre (en option) Parafoudre selon la norme IEC1312 Norme CEM Selon la norme EN50091 Bruit (dB) < 65 @ 1m Refroidissement Ventilation Température (°C) -25 °C ~ 55 °C Humidité 0 ~ 95% (sans condensation) Dimensions (L × l × h) (mm) 800 × 600 × 1600 Poids (kg) 235 276 286 302 315 320 • Les caractéristiques peuvent changer sans préavis de notre part. IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Système de stockage d'énergie Série SPH (2-6 kW) » Solution tout-en-un » Réduit la facture d'électricité » Optimise l'autoconsommation des énergies renouvelables » Favorise l'indépendance énergétique Communication intelligente • Télégestion via Wifi • Service de surveillance grâce au cloud • Communication RS485 et USB Gestion intelligente de l'énergie • EMS (Smart Monitoring System) • Rapports de production d'énergie journalier/mensuel/total • Fonctions de protection intégrées • Optimise l'autoconsommation Batterie Lithium-ion • Durée de vie supérieure à 10 ans • Batterie modulaire extensible de 2 à 8 kWh • BMS intégré Energie de secours • Energie disponible lors des coupures de courant • Paramètres de gestion de la batterie modifiables • Rendement de l'onduleur de 93,6% Réseau d'alimentation écologique Valeurs ajoutées • Optimise l'autoconsommation grâce à des compteurs d'énergies (en option) • Possibilité d'utiliser des batteries au Plomb (sur demande) • Armoire de distribution (en option) Système de stockage d'énergie Production d'énergie solaire Consommation d'énergie Auto-consommation directe Auto-consommation depuis la batterie Mode "matin" • L’énergie photovoltaïque permet de couvrir les besoins en électricité de la maison, et l’excédent d’énergie est injecté dans la batterie. PBatterie Batterie Lithium-ion Courant continu Courant alternatif X Absence de courant Onduleur SPH X P Réseau P PV PUtilisation Mode "midi" • Lorsque la batterie est pleine, le surplus d’énergie est injecté dans le réseau électrique. PBatterie Courant continu Batterie Lithium-ion X Courant alternatif X Absence de courant Onduleur SPH PRéseau PPV P Utilisation Série SPH (2-6 kW) Mode "soirée" • Lorsque la production photovoltaïque est insuffisante après le coucher du Soleil, la batterie alimente la maison. Courant continu PBatterie Batterie Lithium-ion Courant alternatif X Absence de courant Onduleur SPH X P Réseau X P PV PUtilisation Mode "nuit" • La batterie est déchargée. Le réseau électrique alimente la maison, mais ne recharge pas la batterie Courant continu PBatterie X Batterie Lithium-ion Courant alternatif X Absence d'énergie Onduleur SPH P Réseau X P PV PUtilisation Mode "stockage d'énergie" • Si la capacité de la batterie est insuffisante la journée, l’utilisateur peut programmer l’onduleur pour charger la batterie durant les périodes creuse, afin de bénéficier d’un tarif plus faible. PBatterie Courant continu Batterie Lithium-ion Courant alternatif X Absence de courant Onduleur SPH P Réseau X P PV PUtilisation Système de stockage d'énergie Modèle SPH2000-B Série SPH (2-6 kW) SPH3000-B SPH3600-B SPH5000-B SPH6000-B Entrée PV Puissance d'entrée max. (W) Plage de tension MPPT (V) 450 550 200 ~ 420 200 ~ 500 Tension de démarrage (V) 140 2/2 Courant max. par entrée (A) 10 20 Chargeur de batterie Lithium-ion Capacité batterie (Wh) 2000 (extensible jusqu'à 2000 × 4 = 8000 Wh) Puissance max. de charge (W) 2000 3000 Puissance max. de décharge (W) 2200 3300 3600 5000 6000 3960 5500 6600 5000 6000 25 30 96,20% 96,40% 96,50% 3600 5000 6000 Tension nominale batterie (V) 192 Plage de tension batterie (V) 164 ~ 210 Sortie réseau de distribution Puissance nominale (W) 2000 3600 Tension nominale (V) 220 / 230 / 240 Plage de tension acceptée (V) 180 ~ 264 Courant max. (A) 10 15 18 THDi (puissance max.) < 3% Fréquence nominale (Hz) 50 / 60 Plage de fréquence acceptée (Hz) 47,5 ~ 52,5 / 57,5 ~ 62,5 Ajustable de 0,8 à 1,0 Facteur de puissance Rendement européen 95,50% 96,00% Sortie réseau isolé Puissance nominale (W) 2000 3000 Tension nominale (V) 220 / 230 / 240 Fréquence nominale (Hz) 50 / 60 Capacité de surcharge 105% permanent, 106% ~ 130% pendant 1 min THDu < 3% (charge linéaire) Rendement max. 93,6% Divers Interface de communication RS485 (PC) / RS485 (Compteurs) / Wifi Humidité relative 0 ~ 90%, sans condensation Bruit (dB) < 60 Température de fonctionnement ( ºC ) -20 ~ +50 Indice de protection IP20 0 ~ 2000 Altitude (m) Dimensions (L × l × h) (mm) Poids (kg ) 480 × 438 × 117 32 44 480 × 550 × 117 44 48 52 • Les spécifications peuvent changer sans préavis de notre part IDSUD Energies Version No.: 20160615-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com Boîte de jonction PV » Boîtier robuste, conçu pour une longue durée de vie » IP65, pour une installation en extérieur » Capteurs de mesure et port de communication Cette boîte de jonction permet de relier 8 ou 16 branches de panneaux photovoltaïques, réduisant le nombre de câbles entre le champs photovoltaïque et l'onduleur. Des capteurs sont présents pour faciliter la maintenance et repérer automatiquement les défaillances. Des diodes anti-retour sont disponibles en option. Fiabilité et sécurité • Protections contre la foudre intégrées • Alarme automatique en cas de panne d'une branche PV • Protection contre les surchauffe intégrée Flexible • • • • Modèles à 8 et 16 entrées disponibles Boîtier IP65 Electronique auto-alimentée Contacteur d'état du disjoncteur (en option) Réseau d'alimentation écologique Maintenance facilitée • Afficheur permettant de visualiser les mesures en temps réel • Portes-fusibles spéciaux permettant le changement des fusibles sans couper les autres branches • Port de communication RS485 PV Junction Box Caractéristiques Modèle BJS-8 BJS-16 Tension d'entrée PV (V) < 1000 Nombre d'entrées PV 8 16 Courant max. par entrée (A) 10 Indice de protection IP65 Altitude (m) < 4000 -30 ~ +60 -40 ~ +70 Humidité < 95% Communication RS485 Dimensions (L x l x h) (mm) 470 × 470 × 180mm 600 × 430 × 180mm (avec option diodes) 600 × 470 × 180mm 600 × 550 × 180mm (avec option diodes) • Les caractéristiques peuvent changer sans préavis de notre part. IDSUD Energies Version No.: 20160616-01-1000 3 place du général de Gaulle 13001 Marseille, FRANCE Tel. +33(0)4 84 52 50 75 www.idsud-energies.com
