PROBLEMATIQUE :
CONDITIONS de DEROULEMENT de l’ESSAI :
Phases de l’essai
Objectifs
Activités
1_découverte
(2h15)
Définir l’ensemble des éléments constituant les
parties opérative et commande
découverte, identification, analyse
2_mise en service
(1h45)
exploiter les schémas électriques
mettre en service le dispositif en modes manuel et
automatique
configuration, réglage, mesures
 RESSOURCES DOCUMENTAIRES :
Dossier Festo informatique et papier
 RESSOURCES LOGICIELLES :
Navigateur, logiciel IPC TCPIP de Festo
 RESSOURCES MATERIELLES :
Système Festo, filtre
 RESSOURCES MATERIELLES pour les MESURES :
Aucune
 CONSIGNES DE SéCURITé :
Les IPS ainsi que les instructions spécifiques de sécurité notifiées par les professeurs doivent être
respectées à la lettre. Tout manquement à ces instructions de sécurité sera immédiatement sanctionné.
SEANCE d’ESSAIS de SYSTEMES – Thème n°1
CENTRE d’ INTERÊT : mise en service
FAMILLE de SYSTEMES : Production

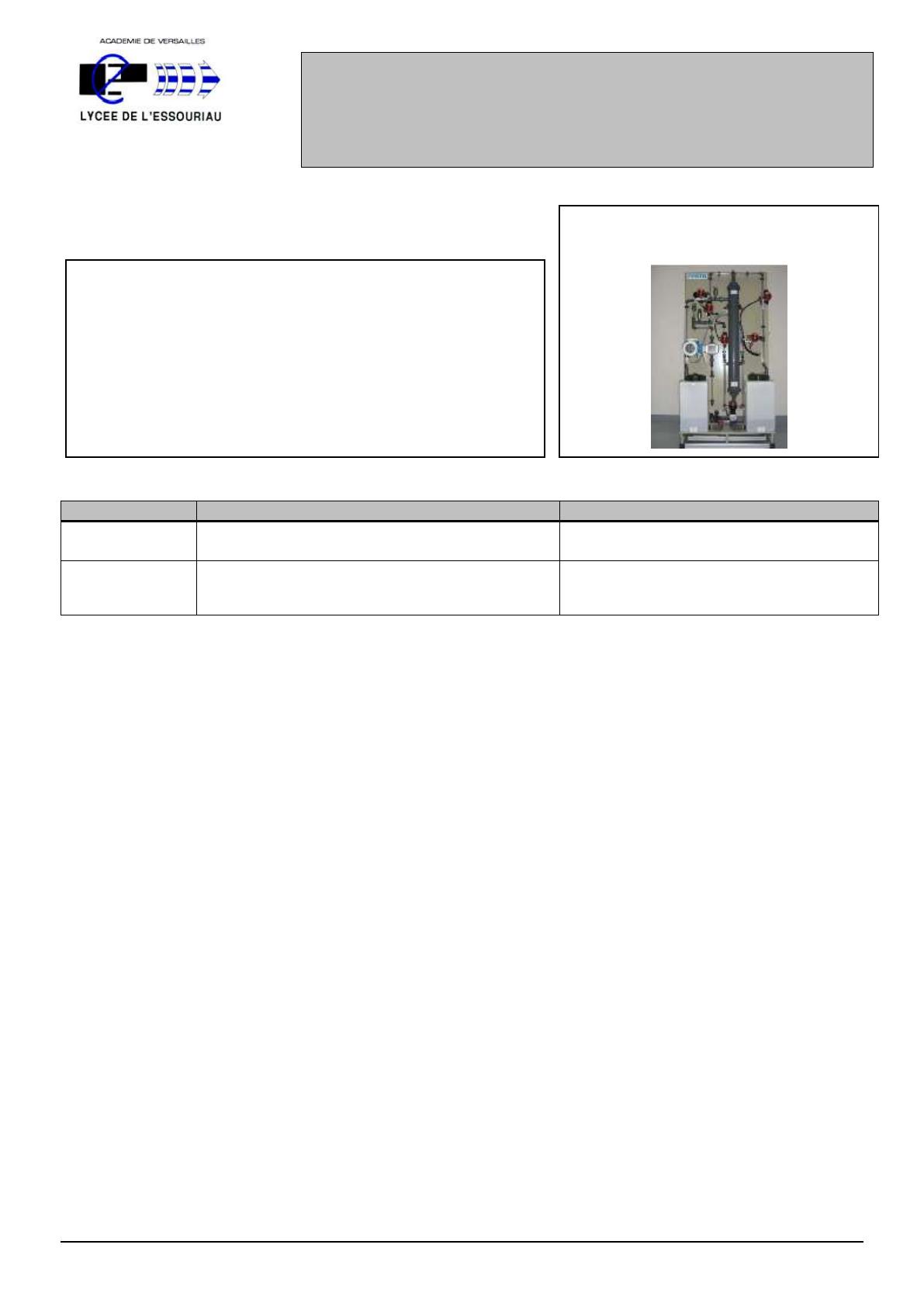

SYSTEME (photo) :
Tous les être humain non pas accès à l’eau potable. A partir de
l’eau de mer, il est possible de produire de l’eau potable. La
dernière étape du procédé consiste en ne filtration membranaire,
procédé mis en évidence avec ce système proposé par la société
Festo.
L’étude consiste à :
 découvrir les constituants du système Recycl’H2O
 mettre en service le système
STS Electrotechnique,
 Lycée de L’Essouriau

Mr AUBERT
TP_thm1_Recycl’H2O.doc
Durée : 4h
Page 2 / 4
1. Fonctionnement et principe
1) Indiquer la procédure à respecter pour faire le travail ci-dessous en sécurité. Expliquer la
technique d’ultrafiltration.
2) Avec un schéma, expliquer comment le filtre est rincé.
3) Après traitement de l’eau par ultrafiltration, la technique d’osmose inverse est utilisée.
Quel est son rôle.
Réalité industrielle, faux Cap…
4) Exprimer le besoin des habitants.
5) Pour répondre à cette demande, extraire du cahier des charges les données essentielles
à la réalisation de l’installation.
Sur le système RECYCL’H2O, …
6) Indiquer les 5 étapes de fonctionnement.
7) Quel débit maximal peut assurer le système didactique. Quel est le rapport homothétique
par rapport à l’installation réel.
8) De combien d’autonomie dispose t’on en fonctionnement autonome ?
2. Etude des schémas électriques et pneumatiques
9) Un automate Festo CPX gère le système. Donner les caractéristiques de chaque module
de l’automate, décrire brièvement le rôle de chacun des modules.
10) Sur quelle entrée de l’automate, le bouton d’arrêt est il câblé ?
11) Comment le niveau bas cuve brute est’ il détectée ? Indiquer sa dénomination ainsi que
l’entrée automate dédiée.
12) Indiquer le nom et le rôle des capteurs analogiques installés.
13) A quoi sert la sortie analogique OW10 ?
14) Indiquer la nature de l’alimentation du système.
15) Indiquer le type de moteur installé pour la pompe.
16) Quel constituant doit être mis en œuvre pour alimenter le moteur à partir du réseau pour
pouvoir conduire le système dans les différentes phases décrites à la question 6. Préciser ses
caractéristiques principales.
17) Quel est le rôle de l’alimentation continu 24V/5A ?
18) Décrire le nom et rôle des éléments suivants : F01, D01, VA-01,
Pour répondre aux questions suivantes, mettre en service le système si besoin.

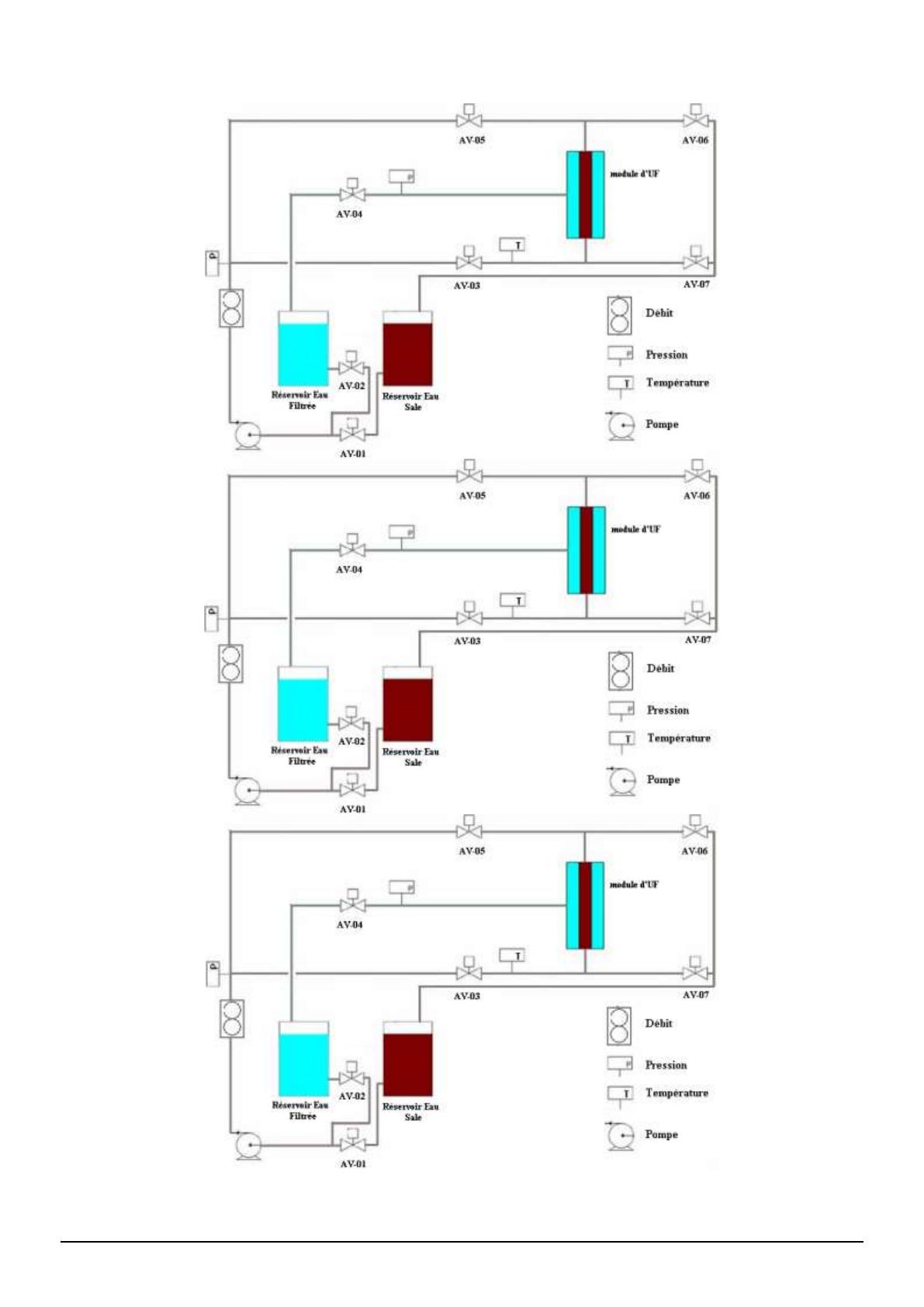

19) Sur le schéma de la partie opérative (document réponse), indiquer lors du
fonctionnement en filtration (l’eau entre dans le filtre par le haut et par le bas) l’état des vannes
pneumatiques. Surligner en couleur les canalisations dans lesquelles circule l’eau sale, et d’une
autre couleur l’eau propre.
20) Sur le schéma de la partie opérative (document réponse), en phase lavage du filtre avec
de l’eau propre par le bas du filtre, indiquer en couleur les vannes ouvertes et la circulation de
l’eau.
21) Même question que précédemment (document réponse) mais en phase lavage par le
haut.
3. Etude de la pompe
D’après le fabricant, le débit maximal à assurer est de 1m3/h, la hauteur manométrique ne
dépasse pas 20 m, la pompe retenue d’après les schémas électriques est d’une puissance de
0,3kW.
22) Indiquer la référence de la pompe LOWARA à installer.
23) Calculer son rendement et son facteur de puissance (utiliser les résultats de la question
16 pour la tension d’alimentation).

Mr AUBERT
TP_thm1_Recycl’H2O.doc
Durée : 4h
Page 3 / 4
24) Quel est le débit maximal de cette pompe.
25) Quel est la hauteur maximale pour cette pompe.
4. Mesures électriques et hydrauliques
Pour mesurer les différentes grandeurs dans le système, des capteurs sont installés.
Indiquer la référence du débitmètre installé.
26) Quelle est en m3/h la plage de mesure de cet appareil sachant que les canalisations ont
un diamètre de 16 mm.
27) L’appareil convient il sachant que le débit maxi du système est d’environ 2000l/h ?
28) L’entrée analogique de l’automate est configurée en 4-20mA. Justifier si cela est
compatible avec le débitmètre.
29) Indiquer la tension d’alimentation de l’appareil.
Le capteur de pression installé est le PTC 31
30) Indiquer sa plage de détection.
31) Est’ il compatible avec l’automate qui est configuré en 4-20mA ?
32) Effectuer le schéma de raccordement à utiliser.
2. Mise en service du sous-système
33) Connecter le système sur la carte réseau du PC. Lancer le logiciel IPC TCPIP
Application pour trouver l’adresse IP du système.
34) Configurer la carte réseau du PC afin de pouvoir communiquer.
35) Mettre le système en service en mode Régulation. Modifier les paramètres pour avoir un
débit de 1000 l/h.
36) Observer le fonctionnement en mode Filtration.

Mr AUBERT
TP_thm1_Recycl’H2O.doc
Durée : 4h
Page 4 / 4
DOCUMENTS REPONSES
